Нюансы монтажа
Установка гребенки на отопление своими руками – процесс трудоемкий, требующий определенных знаний и умений.
Крепят распределительное оборудование в монтажном шкафу или прямо к стене. В комплекте с гребенкой идут крепежные хомуты, с помощью которых прибор будет висеть более надежно.
Установка в систему отопления
При желании гребенку можно сделать своими руками. Для этого понадобится нержавеющая труба. К ней нужно приварить выходы для отводов. Если хотите сэкономить, то купите полипропиленовый агрегат. Конечно, он не столь долговечен, но все же прослужит достаточный срок.
Место для коллектора нужно присмотреть еще при проектировании объекта. Чаще всего подобное оборудование используют при подключении многоконтурной системы отопления. Также гребенка — обязательный элемент водяного теплого пола.
Если необходимо установить такой прибор в готовую отопительную систему, то нужно выполнить проект разметки трубопровода, расчет гребенки. Главная задача подобного этапа – обеспечить равномерное распределение давления во всех контурах конструкции. Для сложных магистральных систем расчет проводят с помощью специальных программ. В более простых устройствах, количество контуров в которых не превышает 5, используют принцип равных сечений (диаметр коллектора равен сумме сечений отводящих патрубков). Параметры входного и выходного коллекторных приборов должны совпадать. Гребенки отопления могут быть круглого и квадратного сечения.
Чтобы движение теплоносителя было нормальным, необходимо устанавливать циркуляционный насос для каждого контура (без него вся конструкция не сможет функционировать). Синхронизацию их работы гребенка не обеспечивает.
При монтаже коллектора на систему отопления необходим регулировочный вентиль: он позволит экономить топливо. Устанавливают его на обратной трубе, обязательно перед коллектором. Сделать это можно с помощью паяльника.
На патрубках обязательно монтируют специальную арматуру (клапаны и расходометры для балансировки): это поможет регулировать объем жидкости в системе.
Система «теплый пол»
Для регулирования температурного режима системы «теплый пол» используются вентили с термоголовками. Место их монтажа — распределительная гребенка.
Настроить такой прибор можно следующим образом: удалить защитный колпачок с вентиля, закрыть его до упора с помощью шестигранного ключа, определить для конкретного контура число оборотов, отвернуть вентиль на это количество, настроить подобным образом все контуры.
Полипропиленовые трубы в системе «теплый пол» требуют монтажа коллектора, заключенного в защитный короб, при условии расположения узла в котельной.
Гребенку нужно расположить на стене обязательно в вертикальном положении: так система будет работать наиболее эффективно, а энергоноситель распределяться равномерно.
Что такое коллектор водоснабжения
Коллектор, это устройство разделения воды на несколько потоков. Принцип работы такой же, как у обычного тройника – приходит один поток (труба) выходят два. Диаметр входного отверстия коллектора на 20-40 процентов больше диаметров выходного, поэтому при открытии нескольких кранов не происходит снижения давления и потока воды.
Коллектор разделяет большой поток воды на несколько маленьких, а давление в кранах при увеличенном потреблении воды стабильно за счет того, что разделение потоков происходит в трубе большего диаметра, чем в традиционной схеме. Чем больше диаметр трубы, тем больше воды проходит через нее за единицу времени.
Коллекторная схема водоснабжения комфортней в эксплуатации, чем традиционная, со стояками и тройниками. Но стоимость материалов для нее превосходит этот параметр для традиционной в 8-10 раз. Поэтому данную схему не применяют при ограниченном бюджете на прокладку водопровода.
Виды и типы
Для изготовления коллекторов применяют:
- Нержавеющую сталь.
- Латунь.
- Полипропилен.
- Сшитый полиэтилен.
Коллекторы различают по способу крепления труб:
- Резьбовые (с внутренней и внешней резьбой).
- С компрессионными фитингами для пластиковых и металлопластиковых труб.
- С евроконусом.
- С фитингами под пайку (для пластиковых труб).
- Комбинированные (на отверстиях большого диаметра резьба, на малом диаметре компрессионный фитинг, евроконус или под пайку).
Коллекторы из латуни
Коллекторы разделяют по количеству отводов. Их выпускают с количеством отводов от 2 до 6.
Каждый коллектор оснащен двумя креплениями, соответствующими диаметру подающей воду трубы и предназначенными для стыковки. С их помощью соединяют несколько блоков в составной коллектор без дополнительных переходников.
Если достаточно одного блока, или для заглушки последнего используют специальные пробки.
С помощью коллектора отключают отдельный потребитель воды, не затрагивая остальных. Это пригодится при замене или ремонте сантехники, прочистке канализации, восстановлении поврежденного участка трубопровода.
Принцип функционирования распределителя
Основное предназначение распределительного коллектора – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.
При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.
Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:
- подающая гребенка – отвечает за подачу теплоносителя;
- обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.
Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.
Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.
Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.
Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус распределительной гребенки задействуют также в качестве платформы под установку:
- воздуховыпускных клапанов;
- водосливных клапанов;
- расходомеров;
- счетчиков тепла.
Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.
Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.
Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами
Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.
Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к сеткам теплого пола.
Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.
Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с
Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.
Для загородного коттеджа система с использованием коллектора по праву считается самой эффективной и надежной.
Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.
Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов
Изготовление гребенки своими руками
Хотя экономически это не слишком оправдано, имея необходимый инструмент и много терпения, можно сделать полипропиленовую гребенку самостоятельно. Для этого понадобятся следующие материалы:
- ножовка и паяльник для полипропилена;
- куски полипропиленовой трубы диаметра 25 и 32 мм;
- тройники 32х25х32;
- заглушки под 32-ой диаметр;
- муфты с резьбой внутри 32:1 дюйм и 25:3\4;
- муфты с резьбой снаружи 25:3\4;
- герметик;
- шаровые краны;
- воздухоудалитель.
Видеоролик о том, как самостоятельно сделать и установить распределительную гребенку для холодной воды:
сайт предлагает вашему вниманию большой выбор сантехнической и отопительной арматуры. Наши товары доступны заказчикам из всех регионов РФ.
Нюансы монтажа
Установка гребенки на отопление своими руками – процесс трудоемкий, требующий определенных знаний и умений.
Крепят распределительное оборудование в монтажном шкафу или прямо к стене. В комплекте с гребенкой идут крепежные хомуты, с помощью которых прибор будет висеть более надежно.
Установка в систему отопления
При желании гребенку можно сделать своими руками. Для этого понадобится нержавеющая труба. К ней нужно приварить выходы для отводов. Если хотите сэкономить, то купите полипропиленовый агрегат. Конечно, он не столь долговечен, но все же прослужит достаточный срок.
Место для коллектора нужно присмотреть еще при проектировании объекта. Чаще всего подобное оборудование используют при подключении многоконтурной системы отопления. Также гребенка — обязательный элемент водяного теплого пола.
Если необходимо установить такой прибор в готовую отопительную систему, то нужно выполнить проект разметки трубопровода, расчет гребенки. Главная задача подобного этапа – обеспечить равномерное распределение давления во всех контурах конструкции. Для сложных магистральных систем расчет проводят с помощью специальных программ. В более простых устройствах, количество контуров в которых не превышает 5, используют принцип равных сечений (диаметр коллектора равен сумме сечений отводящих патрубков). Параметры входного и выходного коллекторных приборов должны совпадать. Гребенки отопления могут быть круглого и квадратного сечения.
Чтобы движение теплоносителя было нормальным, необходимо устанавливать циркуляционный насос для каждого контура (без него вся конструкция не сможет функционировать). Синхронизацию их работы гребенка не обеспечивает.
При монтаже коллектора на систему отопления необходим регулировочный вентиль: он позволит экономить топливо. Устанавливают его на обратной трубе, обязательно перед коллектором. Сделать это можно с помощью паяльника.
На патрубках обязательно монтируют специальную арматуру (клапаны и расходометры для балансировки): это поможет регулировать объем жидкости в системе.
Система «теплый пол»
Для регулирования температурного режима системы «теплый пол» используются вентили с термоголовками. Место их монтажа — распределительная гребенка.
Настроить такой прибор можно следующим образом: удалить защитный колпачок с вентиля, закрыть его до упора с помощью шестигранного ключа, определить для конкретного контура число оборотов, отвернуть вентиль на это количество, настроить подобным образом все контуры.
Полипропиленовые трубы в системе «теплый пол» требуют монтажа коллектора, заключенного в защитный короб, при условии расположения узла в котельной.
Гребенку нужно расположить на стене обязательно в вертикальном положении: так система будет работать наиболее эффективно, а энергоноситель распределяться равномерно.
Установка распределительного коллектора
Установив такой конструктивно простой элемент, как распределительная гребёнка для воды, можно достигнуть следующих целей
в системе водоснабжения и отопления дома:
Но это лишь незначительная часть положительных качеств использования гребёнки в коллекторной разводке трубопровода. Чтобы максимально компенсировать перепады давления в водоснабжении дома следует устанавливать гребёнку, как для холодного, так и горячего трубопровода.
Учитывая то что, коллекторная разводка предусматривает наличие специальных кранов
для каждого конкретно взятого узла, то появляется возможность перекрывать только отдельную линию водоснабжения, например, в туалете для ремонта сантехники не затрагивая других точек забора воды.
Распределительный коллектор
Теперь давайте выясним, для чего нужны распределительные коллекторы для водоснабжения. Мы уже знаем, что они позволяют независимо друг от друга запитать несколько точек водоразбора; но чем это полезно?
Преимущества
В отличие от последовательной (тройниковой), схема коллекторной системы водоснабжения позволяет избежать падения напора при расходе воды через произвольный прибор. Попросту говоря — когда вы открываете кран на кухне, из ванной не доносятся полные боли и горечи возгласы, принимающего душ члена семьи.
Коллекторная схема водоснабжения частного дома: каждый прибор подключен к коллектору собственной подводкой
Кроме того, запитанное через коллектор водоснабжение с кранами в коллекторном шкафу позволяет вам отключить произвольный сантехнический прибор из одной точки. Это очень удобно в общественных зданиях, торговых центрах или мини-гостиницах: при утечке воды можно перекрыть ее, даже не имея доступа в соответствующее помещение.
Недостатки
Увы, схема коллекторного водоснабжения имеет несколько неприятных особенностей:
- Материалоемкость. Очевидно, что общая длина подводок водоснабжения будет в несколько раз больше, чем при тройниковой схеме;
- Если вы ставите на водоснабжение коллектор — подводки приходится прокладывать скрыто (в штробах или стяжке). Согласитесь, что десяток параллельных труб на стенах ванной и кухни — некоторое излишество;
Подводки ХВС и ГВС укладываются в стяжку, штробы или разводятся по подвалу
Скрытый монтаж влечет за собой проблематичность локализации и устранения течей. Если у соседей снизу начнет мокнуть потолок, вам будет стоить большого труда, найти свищ в уложенном в стяжку водопроводе;
Проложенные открыто подводки водоснабжения можно поменять без ущерба для отделки
Монтаж
Как своими руками поставить на водоснабжение квартиры коллектор и развести трубы к смесителям, бачку унитаза и прочим приборам?
На врезке в стояк последовательно монтируются отсекающий шаровый кран, фильтр грубой очистки и водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах). При необходимости они могут быть дополнены редукторами давления и манометрами;
В этой системе водоснабжения монтаж коллектора сопровождался установкой манометра

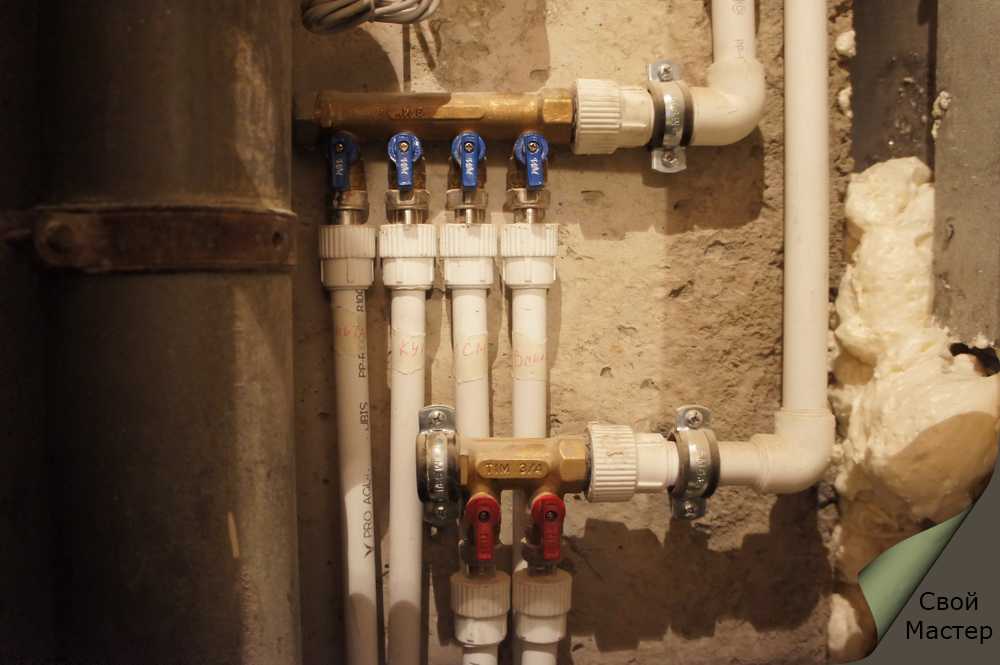

Система водоснабжения коллекторная: размер врезок в стояк — ДУ 20
Распределительные коллекторы водоснабжения (холодного и горячего) крепятся к капитальным конструкциям хомутами;
Сборка коллектора водоснабжения: на выводы нужно установить шаровые краны
Распределительный коллектор — гребенка для водоснабжения производства Valtec снабжен шаровыми кранами на всех выводах
- Резьбы кранов или выводы коллектора снабжаются фитингами-переходниками, к которым подключаются подводки к сантехприборам;
- При скрытом монтаже, подводки теплоизолируются. Изоляция позволит избежать появления трещин в стяжке или заделке штроб, из-за циклического нагрева трубами ГВС, а также уменьшит теплопотери.

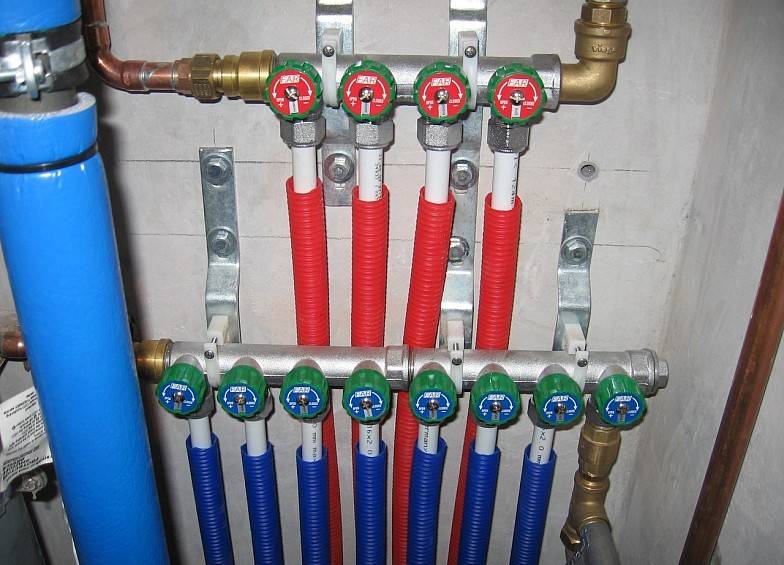

Обратите внимание: все подводки теплоизолированы
Какие трубы использовать для разводки воды?
Как мы уже упоминали, интересующая нас схема водоснабжения — коллекторная — подразумевает скрытую прокладку подводок. Вместе с тем, из соображений отказоустойчивости все обслуживаемые фитинговые соединения должны монтироваться открыто.
В список входят:
- Сшитый и термостойкий полиэтилен;
- Металлопластик;
Коллекторная система водоснабжения в квартире смонтирована металлопластиком на пресс-фитингах
Гофрированная нержавеющая труба (см. Гофра для труб водоснабжения: в шаге от совершенства).
Гофрированная нержавейка на водоснабжении
Металлопластиковая труба на фото разрушилась при гидроударе
Единственное исключение из общего правила — полипропилен. Полипропиленовые трубы поставляются в прямых отрезках, но их соединения — необслуживаемые и прочностью не уступают цельному участку водопровода, поэтому их можно смело укладывать в стяжку или штробы.
Коллекторы полипропиленовые для водоснабжения могут подключаться непосредственно к полипропиленовым подводкам, без дополнительных фитингов
Правила подключения и особенности монтажа
Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.
Вариант #1 – без дополнительных насосов и гидрострелки
Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.
Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.
Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы
Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.
Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз) расход теплоносителя в каждом контуре.
Вариант #2 – с насосами на каждой ветви и гидрострелкой
Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.
Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.
В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.
Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки
На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.
Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.
Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).
Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.
Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.
К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.
Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.
Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.
Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут
Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.
Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.
Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.
Коллекторная схема

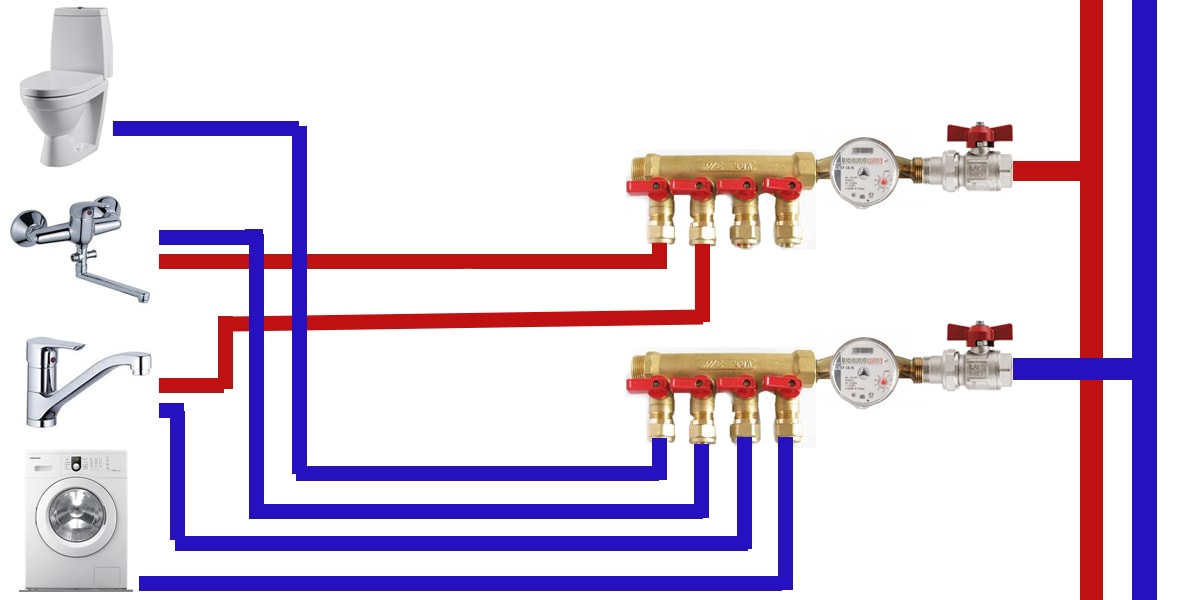

Коллекторная разводка труб водоснабжения в доме дает возможность подключения большого количества точек потребления, в том числе, и на удалении от стояка. Коллекторная схема представляет собой параллельное подсоединение – к коллектору каждый элемент (кран, душ, унитаз, биде и пр.) подсоединяется при помощи индивидуального отвода, снабженного вентилем.
Достоинствами коллекторной схемы являются:
- постоянство давления вне зависимости от количества включенных сантехнических приборов,
- легкое обнаружение неисправностей на каждой отдельной линии,
- высокая надежность коммуникаций, обусловленная небольшим количеством соединений в системе,
- возможность перекрыть воду на требующей ремонта линии и сохранить возможность в это же время использовать другие линии (например, во время ремонта душа можно мыть посуду, умываться и т.п.),
- линии подключения коллекторной разводки легко маскируются в коробах, нишах и т.п., обеспечивая привлекательность внешнего вида помещений.
Коллекторная разводка труб водоснабжения в квартире имеет и свои недостатки:
- для ее реализации требуется большее количество труб,
- монтаж параллельных подключений более сложный (в том случае, если вы планируете выполнять его не самостоятельно, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).

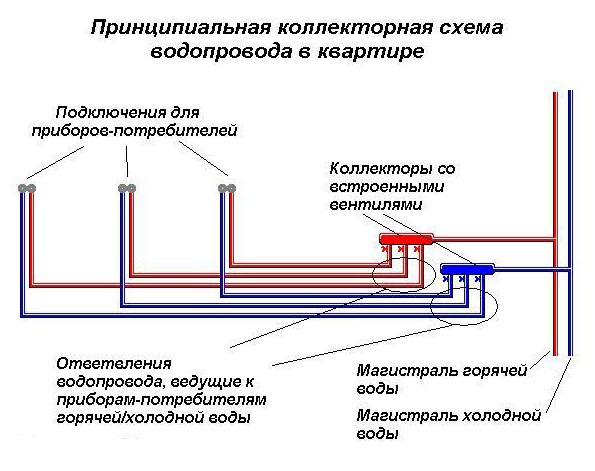

Коллекторная схема разводки водоснабжения в квартире
Коллекторная разводка труб водоснабжения в квартире позволяет оптимизировать работу каждого прибора, входящего в ее состав. На индивидуальные отводы легко можно поставить фильтры или регуляторы давления в соответствие с характеристиками водопотребляющего оборудования и его требованиям к условиям эксплуатации.
Как сделать коллектор своими руками?
Хоть с экономической стороны это не совсем себя оправдывает, но при наличии нужного инструмента и запаса терпения можно изготовить полипропиленовую гребенку своими руками. Для этого потребуется:
- ножовка и паяльник для полипропилена;
- куски полипропиленовой трубы рехау диаметра 25 и 32 мм;
- тройники 32×25х32;
- заглушки под 32-ой диаметр;
- муфты с резьбой внутри 32:1 дюйм и 25:3\4;
- муфты с резьбой снаружи 25:3\4;
- герметик;
- шаровые краны;
- воздухоудалитель.
Можно не использовать воздухоудалитель. Но обязательно нужно оставить место с обоих концов для подключения в будущем к коллектору водоснабжения дополнительных устройств
Во время сварочных работ очень важно визуально проверять качество швов, чтобы не допустить полностью заваренных элементов
Параллельное подключение сантехнических приборов при помощи специального распределительного коллектора (сантехнической гребенки) делает их эксплуатацию более удобной. Кроме того, данный способ разводки позволяет сконцентрировать подключения всех приборов в одном месте, но при этом сохранить их независимость друг от друга.
Ниже мы подробно рассмотрим, что представляет собой сантехническая гребенка и особенности ее использования.
Для чего нужен
При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.
На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.
Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.
Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.
Коллекторная группа для системы отопления в сборе
Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.
Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.
Установка ограничителя
При замене старых, деревянных окон на новые, по вашему желанию можно заказать монтаж ограничителя. Если же уже стоять окна, то можно, обратится к профессионалу, который сможет установить вам гребень. Ибо неправильное установление может привести к ухудшению шумоизоляции, герметичности. Но в установлении нет ничего сложно. Стопор можно установить и самим, если все делать согласно инструкции.
Инструкция
Чтобы все было правильно сделано, перед тем как установить ограничитель, необходимо, иметь под рукой инструменты и материалы которые будут вам в ходе работы.
В этот список входит:
ограничитель (гребенка) со штифтом
карандаш (для разметки)
дрель со сверлами
отвертка крестовая
саморезы длинной до 13 мм
Порядок действий:
Вначале надо будет снять саму ручку. Заключается она из двух частей планки прилегающей к створке и непосредственно к самой ручки. В свою очередь, планка разделяется на верхнюю и нижнюю часть. Нужно немного приподнять и повернуть верхнюю планку, а на нижней части есть два шурупа, которые надо открутить отверткой (крестовой)
После этого можно смело снимать ручку.
Теперь надо установить сам фиксатор на месте ручки.
Потом на фиксатор установить ручку и обратно закрутить шурупы.
Надеть на гребенку фиксатор и отметить карандашом под креплением
Обратите внимание, гребенка не должна мешать вам открывать или закрывать окно, так как в дальнейшем изменить ее положение будет сложно. Отверстия под саморез должны быть размещены только вертикально, иначе конструкция долго не протянет.
Теперь нам нужна дрель
При помощи дрели необходимо просверлить первое отверстие до упора, глубиною 13 мм
Это сохранит армирование, что очень важно.
Фиксируем гребенку при подспорье одного самореза. Нужно проверить правильность второго отверстия.
Просверлить второе отверстие.
Зафиксировать вторым саморезом.. Установка гребенки – легкий и экономный способ решения проблемы с проветриванием помещения
Установка гребенки – легкий и экономный способ решения проблемы с проветриванием помещения.
Для монтажа фиксатора всегда можно , но также и не составит труда установить самостоятельно.
Как это работает?
Если сказать кратко, то такая гребёнка представляет собой распределительное устройство для воды, которая поступает в квартиру для отопления. На самом же деле, это довольно непростое устройство.
Перечислим его составные части:
- Два коллектора, сделанных из латуни, оснащённых адаптерами для входящих и исходящих труб.
- На входящих трубах поставлены расходомеры.
- На исходящих трубах установлены термоклапаны (как только вода остывает до определённой температуры, они открываются и вода сливается).
- Кран с выносным датчиком температуры.
- Спускник воздуха.
- Специальный обратный клапан, который не даёт теплоносителю течь в обратном направлении.
- Сливной кран.
- Кран на обратную линию.
- Циркуляционный насос.
Срок службы этого устройства составляет более двух десятков лет. Есть различные варианты гребёнки для тёплого пола. К ним можно подключать различное количество тепловых контуров. Обычно, речь идёт о количестве от 2 до 16 труб.
Это устройство позволяет регулировать количество воды и степень нагрева теплоносителя, который поступает в тёплый пол. Также, есть возможность приспосабливаться к различной погоде. Ведь в мороз нужна высокая степень прогрева, а при другой погоде может понадобиться незначительная его степень.
Эта система позволяет использовать один и тот же теплоноситель и для квартирного отопления и тёплого пола. При этом, можно избежать неравномерного прогрева пола квартиры.
