Как фильтр на обратку системы отопления удаляет механические примеси?
Промышленные котельные и крупные объекты недвижимости оснащают грязевиками гравитационного типа. Для соединения к трубопроводу применяют широкое фланцевое соединение с герметизирующей прокладкой. Корпус при монтаже устанавливают вертикально. По центральной оси закрепляют перегородку, оставив протоки в нижней и верхней части. Такое простое дополнение изменяет направление потока жидкости, отсекает механические примеси. Они скапливаются на дне. Загрязнений регулярно удаляют в ходе профилактических работ.
В бытовых системах применяют фильтр на системы отопления со съемной сеткой. Диаметр основной части приблизительно равен размерам стандартных труб. Для соединения используют муфты с наружной (внутренней) резьбой. Косой отвод с встроенным сепаратором направляют вниз в сторону движения потока воды. Правильное положение поясняет стрелка на корпусе.
«Самопромывные» модификации удобнее для пользователей. Такие фильтры на отопление на обратку настенного котла оснащают вентилем в донной части. Через него загрязнения вымывают в дренаж. Полностью автономные изделия дополняют электромагнитным клапаном и управляющим блоком. Таймер настраивают на оптимальный временной интервал, соответствующий реальной концентрации примесей и режиму эксплуатации.
Для задержания частичек стали устанавливают фильтры с постоянными кольцевыми магнитами. Для повышения эффективности в некоторых современных моделях действующие элементы размещают в центральной части. Такое решение повышает сопротивление потоку воды, поэтому необходимо контролировать получившийся уровень давления на выходе. Следует помнить о том, что автоматика газового котла способна отключить оборудование при недостаточном напоре.
Преимущества использования фильтра для отопления
Среди достоинств, которые несет в себе установка очистительных элементов для отопления, стоит выделить следующие:
- фильтр обеспечивает качественную защиту от любого рода загрязнений;
- слив воды в системе и заполнение контура новым теплоносителем не требуется выполнять часто;
- монтаж грязевика однозначно позволяет сэкономить финансовые затраты;
- система, оснащенная подобным фильтром, проработает долго и надежно.
Таким образом, список достоинств очистительного элемента лишь подтверждает тот факт, что его установка – это гарантия стабильной работы всей системы отопления и отсутствия необходимости проведения каких бы то ни было ремонтных работ. 1. 2. 3. 4. 5. 6.
Качество работы систем теплоснабжения со временем может ухудшиться, наверняка большинству людей с этим пришлось в свое время столкнуться. Многим людям сейчас приходится жить в домах, возведенных, по крайней мере, лет двадцать тому назад.
Именно в таких зданиях подобная проблема наиболее часто и встречается. Плохая циркуляция теплоносителя, роль которого чаще всего выполняет вода, становится причиной плохого обогрева. Процесс коррозии ухудшает качество воды, примеси в которой осаждаются на внутренних стенках труб и радиаторов, препятствуя нормальному прохождению тепла.
Выход из такого положения, естественно, есть – либо, для более «запущенных» случаев, химическая ее очистка (
Виды
Классифицировать грязевики для отопительных систем можно по нескольким признакам.
Тип отделения частиц
По типу отделения частиц изделия делятся на три разновидности.
Отстойники
Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.
Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.
Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.
Сетчатые
Грязевики такого типа являются самыми распространенными изделиями на рынке.
Его составными элементами являются следующие:
- крышка;
- игольчатый клапан;
- актуатор;
- поплавок;
- сетка-сепаратор воздуха;
- осадочная камера;
- сетка шлама;
- место накопления мусора;
- кран слива грязи.
По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.
За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.
Магнитные
Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.
Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.
По виду обслуживания
В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:
- Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
- Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
- Промывные. Стакан требует ручной очистки.
По типу монтажа
В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.
Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.
Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.
Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.
Почему стоит устанавливать фильтр на систему отопления?
Фото работающей системы
Многих пользователей вполне логично может заинтересовать вопрос о том, обязательно ли устанавливать фильтры для систем отопления? Стоит отметить, что и без организации очистки, оборудование может нормально функционировать, другой вопрос – как долго?
В первую очередь такая установка необходима для обеспечения надежной и бесперебойной работы, исключающей аварийные ситуации и выход из строя, отопительного оборудования.
Цена на фильтры для отопления не столь и высока, гораздо дешевле обойдется своевременная его покупка и установка, чем в дальнейшем ремонт или замена элементов отопления. Не говоря уже о том, что авария в системе отопления приведет к таким малоприятным последствиям, как холод и дискомфорт в доме (ведь именно в холодное время года, необходимо поддерживать тепловой режим).
К числу преимуществ установки можно отнести:
- надежную защиту системы от засоров;
- не обязательно так часто проводить замену воды (теплоносителя);
- продлевается срок эксплуатации отопительного оборудования;
- экономия средств;
- уверенность в надежности и бесперебойности работы системы.
Особенности
Грязевик – это прибор для фильтрации и очистки воды внутри систем отопления. Такой фильтр предупреждает образование отложений на внутренних стенках, он отсеивает посторонние предметы в трубопроводе. Такое устройство имеет ряд модификаций, каждая из которых имеет свои характерные отличия. Они подчиняются нормативам ГОСТ, их выбирают с учетом диаметра сечения труб. В целом назначением устройств является очищение теплоносителя перед его поступлением в саму систему.
Работают устройства по принципу дуршлага: вода через патрубок поступает внутрь грязевика, на дне которого оседают взвеси. Очищенная жидкость продолжает движение через выходной патрубок и поступает в отопительную систему. Меняя направление водотока в водопроводе, грязевик делит воду на чистую жидкость и грязь, которая оседает в специальной емкости фильтра.
Данное устройство функционально, с его помощью можно выполнить следующее:
- увеличить КПД отопительной системы;
- выровнять тепловую отдачу батарей;
- продлить срок службы каждого элемента системы отопления;
- снизить расходы на отопление жилища;
- уменьшить риск аварийной ситуации и образования течей;
- исключить необходимость ручной промывки системы.
Такие изделия защищают основные узлы системы от грязи и засора рабочих каналов. Они избавляют от зарастания грязью каналы труб, краны, воздушные клапаны, патрубки расширительных бачков. Это обеспечивает увеличение качественного прогрева теплоносителя в несколько раз. При штатной работе состояние воды будет приемлемым для циркуляции в системе без отложения извести и щелочных солей. Подача тепла внутри труб будет правильной, без перерасхода энергии.
Грязевик является инструментом улучшения работы системы, узлом для расширения трубопроводной системы с изменением направления водотока. Обычно около него устанавливают манометры, указывающие на степень гидравлического сопротивления. Их устанавливают с двух сторон фильтра. Отличительной чертой установки является тот факт, что отстойник должен иметь направление в сторону потока теплоносителя. Для удобства монтажа производители на корпусе делают стрелку, указывающую направление движения.
Со временем крупный мусор и грязь, накапливаемую в отстойнике, и его нужно будет убирать. Для обслуживания грязевика предварительно перекрывают систему, затем откручивают гайку, расположенную внизу на корпусе. После этого вынимают специальный стакан со взвесями. Емкость опустошают, затем ставят на место и прикручивают гайку. Расположение отстойника определяет частоту его очищения. Например, если покупатель купит изделие с вертикальным расположением стакана, очищать его придется чаще.
Принцип работы грязевика предельно прост. Этот процесс цикличный и повторяется многократно. Однако выбор изделия невозможен, если не иметь хотя бы поверхностное представление об особенностях его разновидностей. Ведь не каждый тип устройства подойдет в конкретном случае. И дело даже не в цене, а в разных очистительных возможностях отдельных модификаций.
Этапы очистки батарей
Промывать батареи лучше вдвоем-втроем, т. к. они довольно тяжелые
Первая очистка осуществляется горячей водой без применения химических и биосредств. Этот этап позволяет в дальнейшем сэкономить моющие препараты и ускорить их действие.
Радиатор нужно наполнить водой и интенсивно встряхивать, в результате чего грязь отстаёт от стенок и сливается вместе с отработанной жидкостью. Действие надо повторять до тех пор, пока из батареи не будет вытекать чистая вода. Секции радиатора тяжёлые, встряхивать их в одиночку очень непросто, перед проведением работ необходимо заручиться помощью 1–2 человек.
В промытую водой батарею следует залить моющее средство. Чтобы чистящий раствор не вытек, необходимо поставить заглушки на все отверстия секции. В зависимости от выбранного средства, его оставляют часа на 1.5–2, чтобы чистящее вещество успело вступить в реакцию с налётом и растворить его. В это время снаружи необходимо простукивать батарею деревянным молоточком или периодически встряхивать содержимое, чтобы помогать отслоению накипи. Затем нужно открыть заглушки, слить раствор и промыть полость проточной водой. Полоскать следует до тех пор, пока будут выходить частицы размягчённого налёта.
В случаях особенно сильного засора можно разобрать батарею на секции и промывать каждую часть отдельно. Это значительно облегчит процесс.
Вычищенные теплообменники нужно просушить и установить на свои места. Старые деформированные футорки и межсекционные прокладки заменить новыми, прикрепить воздушники или краны Маевского на концах батареи, если они отсутствуют.
Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.
На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр

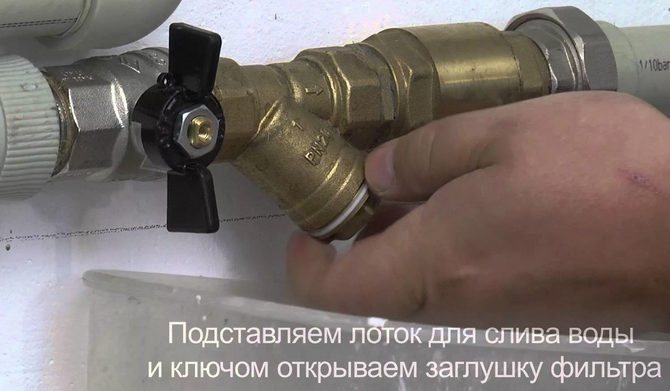

Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….
Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Характеристики фильтров для очистки системы отопления
Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц. Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

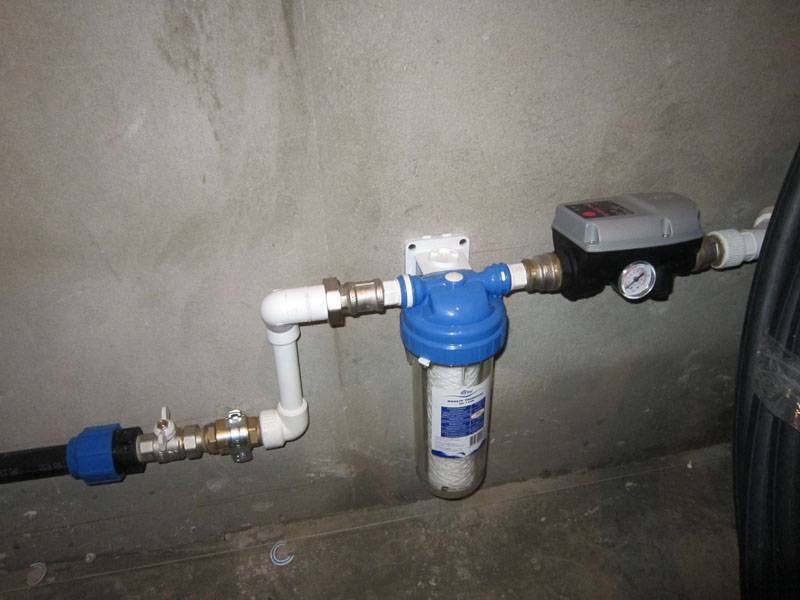

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:
- прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
- в городских квартирах пригодится регулятор-ограничитель напора;
- подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
- эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.
При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.
На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.
Полифосфатный фильтр для очистки системы отопления
Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.
Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:
- Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
- Необходимо самостоятельно контролировать и пополнять засыпку.
- Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.
Фильтры тонкой и грубой очистки системы отопления
Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.
Ионообменный фильтр
Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.
Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.
Принцип работы грязевого фильтра

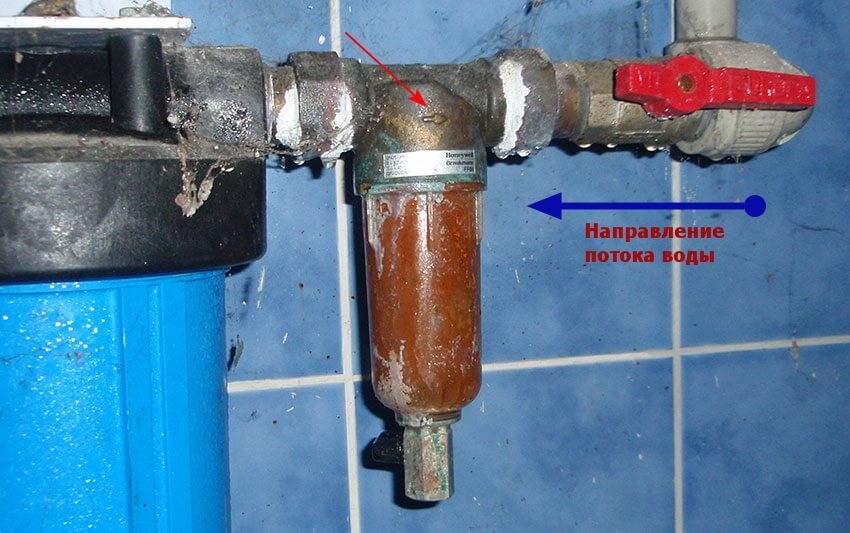

Все грязевые фильтры работают по предельно простой схеме: вода поступает в патрубок, откуда идет внутрь корпуса. Частички грязи выпадают на дно. Потом из внутренней полости фильтра вода поступает в фильтр, который установлен в выходном патрубке.
От частичек грязи грязевой фильтр очищается путем извлечения из выходного патрубка стакана. Периодически нижняя часть корпуса грязевого фильтра очищается от накопившейся грязи. Подсоединение фильтра к трубопроводу может быть фланцевым или резьбовым.

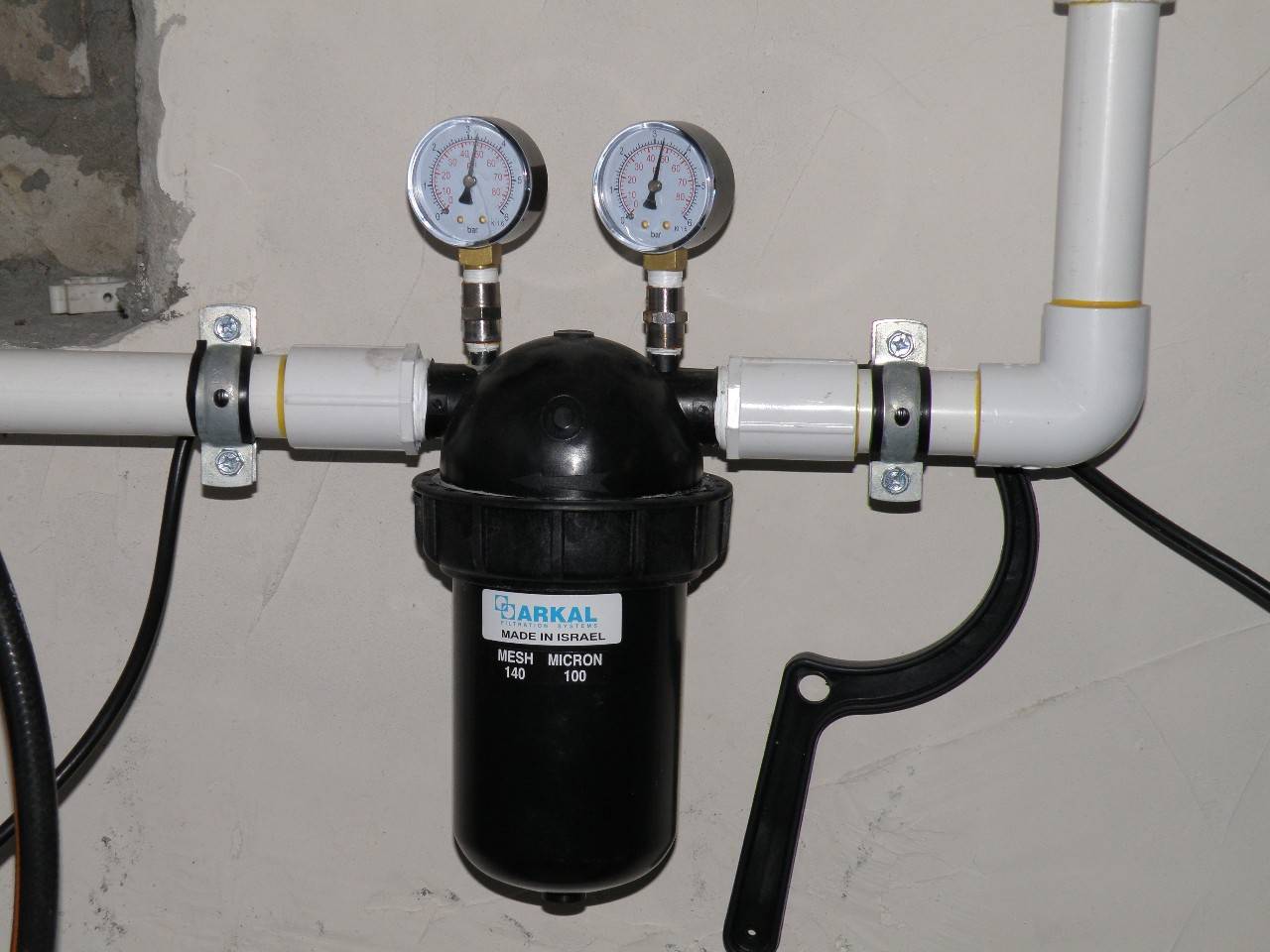

Нормальная работа грязеуловителя обеспечивается, когда гидравлическое сопротивление на линии до и после фильтра нарастает постепенно.
Отличным изобретением является магнитный грязеуловитель. Магнит притягивает к себе ржавчину, и никак не влияет на интенсивность потока воды в системе. Частички, которые «выловил» магнит скапливаются в специальных местах.
Поскольку такие фильтры не меняют давление в гидравлической системе, они могут использоваться во всасывающих линиях насосов большой мощности. Магнит в данном случае представляет собой тонкий цилиндр примерно 40-милиметрового диаметра.
Некоторые сомневаются в том, что установка грязеуловителя на водопровод отопительной системы так важна. Тем, кто считает, что система может работать без этого устройства, скажем, что функционировать без грязевого фильтра она, конечно, может.
Достоинства грязевого фильтра неоспоримы, особенно когда условия эксплуатации таковы, что ее трубы и котел требуют частой очистки. Также фильтры приходят на помощь в зимнее время, когда батареи в доме недостаточно теплые.
Итак, преимущества фильтра для отопительных систем очевидны. Причем, стоимость его невелика. Так что, слишком уж задумываться насчет того, нужен он или нет, не резонно. Разумеется, купить, раз фильтр выгоднее, чем производить замену труб системы, или устранять какую-либо серьезную поломку.
Учитывать надо еще и то, что кроме финансовых затрат перебои в работе системы отопления способны принести также немало переживаний.
В отопительной системе постоянно присутствует вода, поэтому ее металлические элементы, а, в первую очередь, это трубы, начинают со временем ржаветь изнутри. Частички такой ржавчины начинают отслаиваться и вместе с жидкостью перемещаться по всей отопительной системе, засоряя ее. Также очень часто бывает и так, что очистка воды от песка и разных частиц не соответствует нормам, установленным ранее. А чтобы увеличить срок службы всех элементов системы отопления, необходимо поставить фильтр – грязевик для системы отопления.
