Гравитационная система отопления: конструкция и советы по обустройству

Схема отопления частого дома с принудительной циркуляцией

Двухтрубная схема с принудительной циркуляцией

Если рассматривать преимущества схемы, использующей принудительную циркуляцию, то основные недостатки самотёчной системы являются явными её преимуществами. Не стоит особого внимания уделять однотрубной системе, так как она, практически, ничем не отличается от самотёчной системы. Разве что наличием циркуляционного насоса, и закрытого расширительного бака, создающего давление, необходимое для обратного движения остывшего теплоносителя. Поэтому в большей степени нас интересует двухтрубный вариант схемы с принудительной циркуляцией. Она выгодна, как в экономическом аспекте, так и с позиции дизайна, так как в этом случае не надо создавать уклон трубы — их можно спрятать в стены, пол, и даже под потолком.

Это стало возможным благодаря тому, что радиаторы отопления подключаются параллельно, что позволяет регулировать температуру отдельно в каждом из них, вплоть до полного отключения. Это очень выгодно также с точки зрения экономии

Вот только пользоваться этим преимуществом надо осторожно. В частности, для устройства такой системы при работе на твёрдотопливных котлах, требуется серьёзный подход к установке систем автоматики, которые смогут уберечь систему от последствий перегревания

В случае с газовыми котлами – это беспроигрышный вариант.

Говоря о схеме с принудительной циркуляцией, было бы неправильно не затронуть сами циркуляционные насосы, обеспечивающие работу системы. Не стоит говорить о том, что покупать необходимо только насосы проверенного производителя. К слову сказать, в современных двухконтурных газовых котлах циркуляционные насосы являются составной частью конструкции. Что касается мощности, которую используют циркуляционные насосы, то можно отметить тот факт, что они являются очень экономичными. Так, стандартный циркуляционный насос потребляет мощность равную той, которая нужна для работы обычной комнатной лампочки.

Учитывая то, что в схеме принудительной циркуляцией не важно, чтобы котёл находился ниже радиаторов, более пристальное внимание должно уделяться установке самого насоса, обеспечивающего циркуляцию жидкости.
Очень важно выбрать место для его установки в систему. В большинстве случаев насос устанавливается на линии обратной подачи – непосредственно перед входом её в котёл отопления. Хотя этот вопрос не столь принципиален, и насос может устанавливаться в любом месте системы

Что касается долговечности устройства, то установка на обратной линии позволит продлить срок службы насоса

Хотя этот вопрос не столь принципиален, и насос может устанавливаться в любом месте системы. Что касается долговечности устройства, то установка на обратной линии позволит продлить срок службы насоса.

Правила монтажа контура без насоса

Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.

Для правильной организации контуров без насоса придерживайтесь следующих требований:

  1. Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
  2. Для устройства разводки выбирайте трубы подходящего диаметра и типа.
  3. Учитывайте используемый тип теплоносителя и особенности его подачи.

Подбор трубопроводов и их уклона

Чтобы обустроить водяное отопление в частном доме без насоса, нужно правильно подобрать диаметр трубопровода и рассчитать его уклон.

Для организации самотечной сети можно использовать следующие виды труб:

  • Стальные трубопроводы стоят недорого, достаточно прочные, выдерживают высокое давление. Главный недостаток в низкой коррозионной стойкости, особенно в завоздушенных сетях.
  • Металлопластиковые конструкции благодаря гладкой внутренней поверхности не так быстро засоряются. Они мало весят, не подвержены коррозии и имеют небольшое линейное расширение.
  • Полипропиленовые трубопроводы обладают высокой герметичностью, прочностью. Они просто монтируются, служат долго и устойчивы к замерзанию. Для монтажа трубопровода понадобится специальное паяльное оборудование.
  • Медные трубы стоят очень дорого, поэтому применяются редко. Это самые долговечные и красивые трубопроводы с хорошей теплоотдачей.

Выбор диаметра трубопровода производится на основе теплотехнического расчета. При превышении сечения магистрали увеличиваются расходы на отопление, а теплоотдача снижается. Диаметр стального трубопровода не должен быть меньше 50 мм.

Выбор теплоносителя

Естественная циркуляция в системе отопления частного дома может быть организована с использованием жидкого теплоносителя – воды или антифриза. Чаще используют воду, потому что меньшая теплоотдача и большая плотность антифриза повышают расходы топлива и времени на обогрев дома.

Антифриз стоит выбрать в том случае, если дом в холодный сезон будут надолго покидать либо посещать его с определенной периодичностью, а постоянно сливать воду из системы не хочется. В пользу антифриза говорит его лучшая текучесть, облегчающая циркуляцию теплоносителя, а также устойчивость к замерзанию.

Выбор нижнего или верхнего подключения подачи

Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.

Особенности каждой подачи следующие:

  1. При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
  2. Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.

https://youtube.com/watch?v=vVEj7wcr1ik

Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Расчет самотечной системы

Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:

  1. Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
  2. Подберите энергонезависимый котел – газовый либо твердотопливный.
  3. Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
  4. Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Сразу отметим, что «ленинградку» разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.

Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:

  1. Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.
  2. По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.
  3. Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
  4. Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
  5. Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.

Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:

  1. Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
  2. Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
  3. Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
  4. Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
  5. В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.

Для подключения небольших батарей можно использовать подводки DN15 (наружный d = 20 мм), на плане указаны размеры DN20

Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).

Разводка

Инструкция по разводке радиаторов определяется прежде всего количеством этажей в доме.

Один этаж

При разводке на один этаж автор настоятельно рекомендует не изобретать велосипед и использовать проверенную временем ленинградку. В правильной реализации она представляет собой кольцо, проложенное по периметру дома, с врезанными параллельно этому кольцу отопительными приборами.

Каждый радиатор подключается снизу вниз или диагонально. Подводки снабжаются двумя вентилями или вентилем на подаче и дросселем на обратке. Запорная арматура позволит отключить батареи для ремонта, не останавливая всего контура, или дросселировать часть отопительных приборов для выравнивания температур.

Ленинградка с нижним подключением радиаторов.

Два этажа

А вот в случае двух этажей оптимальна двухтрубная схема с опять-таки увеличенными диаметрами розливов и стоячным подключением радиаторов. Фактически, мы создаем типичную схему верхнего розлива: после разгонного коллектора теплоноситель вытесняется в трубу подачи и оттуда самотеком возвращается в розлив обратки через радиаторы.

Схема для двух этажей.

Если ваш котел смонтирован в подвале, вполне логичным будет вынести в него и нижний розлив.

Разумеется, при соблюдении одного из двух условий:

Подвал утеплен и имеет круглогодичную положительную температуру. Ваша система отопления — с тосолом или любым другим антифризом.

Антифризы для отопительных систем.

Виды отопления: технический прорыв

Существует двухтрубная схема, когда и подающую, и обратную магистраль помещают под потолком помещения, однако при этом нужно для обеспечения водной циркуляции опускать данную магистраль петлями вниз каждого отопительного средства, вследствие этого усложняется спуск жидкости из системы и увеличивается протяженность труб.

Также существует горизонтальная однотрубная схема соединения отопительных средств, однако и здесь одна магистраль прокладывается поверху.

Для котла, который будет греть воду, центром нагревания принимается зона самого интенсивного нагревания жидкости, которая находится на 250 мм выше уровня колосниковой решетки.

Для расчета циркуляционного естественного давления нужно знать плотность и температуру в жидкости в разных точках системы. Поэтому при проектировании вагонной и квартирной систем отопления нужны расчет теплопередачи труб и выявление степени охлаждения в трубах жидкости. Эта расчетная особенность распространяется в необходимых случаях и на гравитационные системы отопления длинных зданий.

Наименьшее водяное охлаждение и наименьшее природное циркуляционное давление образуются в циркуляционном кольце через ближний к теплообменнику прибор (к примеру, в кольце) из-за малой протяженности труб. Вот почему через этот прибор проходит меньшее количество жидкости, чем через удаленные от теплообменника приборы.

При подсчете площади нагреваемой поверхности каждого прибора вагонной и квартирной систем отопления учитывают уже известные теплопередачу труб, которые проложены в помещении, и температуру жидкости на входе в прибор и выходе. В этом и заключается особенность расчета приборов данной системы отопления.

Систему отопления железнодорожного вагона дополняет электрический насос для возможного усиления циркуляции воды. В отопительных квартирных системах использование циркуляционных насосов вызывает конструктивные изменения. Квартирная насосная система отопления делается однотрубной горизонтальной или двухтрубной с прокладкой магистралей снизу.

Такова система работы гравитационного отопления.

Как же действует открытая система отопления?

Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.

Система отопления открытого типа

Каковы же главные части системы?

  1. Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
  2. Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
  3. Расширительный бачок из стали;
  4. Трубы.

Как же работает система отопления открытого типа?

Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:

  • «Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
  • «Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.

Закрытая система отопления

Особенности обустройства открытой системы отопления:

Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления; В качестве теплоносителя выберите воду, а не антифриз; Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы

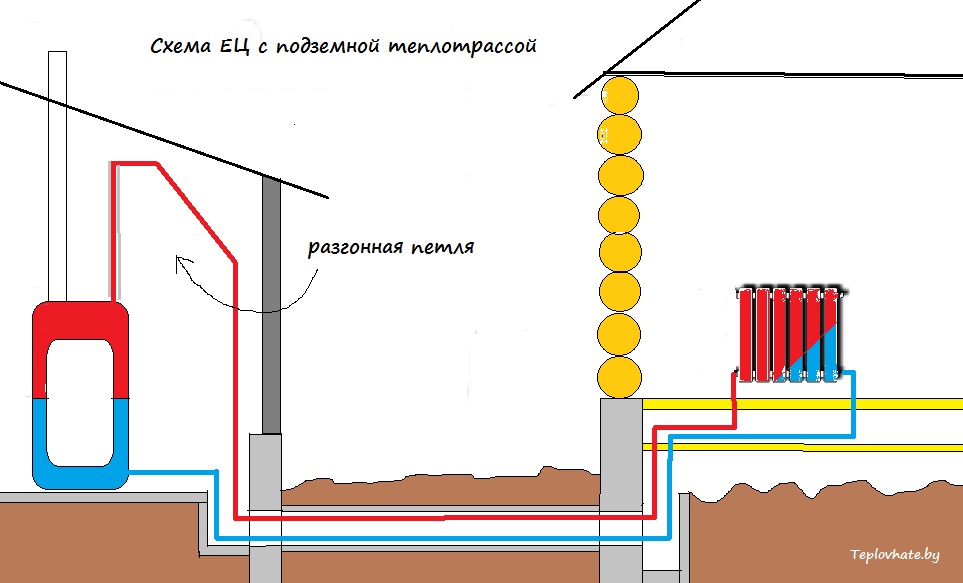

Схема с естественной циркуляцией

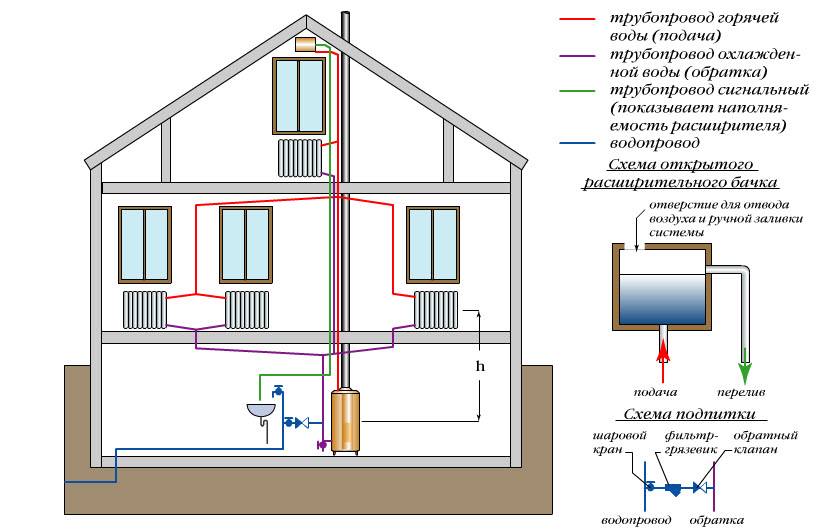

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Схемы разводки радиаторов отопления

Если открытая гравитационная система отопления устанавливается на один этаж, то основной контур проходит по всему периметру дома с единственным разрывом на месте установки насоса. Используются трубы стальные или полипропиленовые без армирования (в открытой системе не бывает избыточного давления и температура воды не выше точки кипения) с внутренним диаметром не ниже 32 мм.

Радиаторы отопления врезаются параллельно контуру с нижним или диагональным подключением, обязательно с запорной арматурой для возможности замены батарей или ремонта, а кроме того, балансировки изделий.

При нижнем подключении радиаторов в верхние пробки, необходимо вставить вентиль для стравливания воздуха.

Нижнее подключение радиаторов

Правильная и рациональная разводка системы гравитационного отопления на два этажа выглядит примерно так: разгонный коллектор вертикально вверх тянется через оба этажа на чердак к расширительному баку. От него с постоянным углом наклона по течению теплоносителя ведут трубы диаметром от 40 мм.

Гравитационная схема отопления двухэтажного дома

Нижний контур проходит по всему периметру здания и находится в подвале, если в нем температура не опускается ниже нуля градусов или в качестве теплоносителя используется антифриз для оборудования, либо на уровне пола нижнего этажа, что не так эстетично, но вполне допустимо. Радиаторы при этом врезаются в стояки, и в каждом стояке хотя бы на одном из них устанавливается для балансировки дроссель.

Балансировка (изменение сечения трубы для большей или меньшей подачи теплоносителя к отопительному прибору) обеспечивает более равномерный нагрев отопительных приборов. С эстетической точки зрения, хорошо было бы и верхний контур вынести за пределы жилых помещений на чердак, избегнув сомнительного украшения комнат в виде толстой трубы, идущей вниз с уклоном. Но при этом даже при самой качественной теплоизоляции некоторое количество тепла будет расходоваться бесцельно.

Устанавливая гравитационную систему отопления в двухэтажном доме нужно помнить, что:

  1. В системе из нескольких контуров, подключенных параллельно к нагревательному котлу, и разной длины, короткий контур будет перетягивать на себя большее количество теплоносителя из-за большей скорости его движения, и тепло будет распространяться неравномерно;
  2. Нельзя обойтись в двухтрубной классической схеме без балансировки с помощью дросселей или вентилей, иначе вода будет проходить только через ближние радиаторы отопления.

При том, что монтаж гравитационной системы отопления в частном доме можно выполнить своими руками, расчетную часть (проект) лучше поручить специалистам. От правильного и равномерного распределения давления теплоносителя зависит его теплоотдача во всех помещениях дома. Количество и диаметр труб, наличие и правильные места установки запорной арматуры, количество отопительных приборов – все это определяется и рассчитывается в ходе проектирования такой системы отопления.
