Технология укладки и способы армирования
Размеры фундамента в большинстве случаев стандартные, т.е. ширина чаще всего не превышает 0,4 м, а по длине он может достигать сколько угодно метров. А вот по глубине могут быть существенные расхождения, поскольку высота фундамента должна состоять из нескольких частей: глубина промерзания грунта + 40-60 см ниже промерзания + надземная часть фундамента 30-60 см. А глубина промерзания почвы в разных районах различна.
Для качественной и долгой эксплуатации ленточный фундамент нужно заливать на своеобразную подушку – утрамбованный песок высотой до 10-15 см и слоя щебня или гравия до 5 см.
Армирование ленточного фундамента.
Большое давление оказывается на поверхности фундамента, поэтому и арматуру лучше всего укладывать в верхней части. Для того, чтобы металлический каркас не подвергался действию влаги и не разрушался от коррозии, толщина бетона над ним должна быть не менее 5 см.
Поскольку давление оказывается на верхнюю часть, а подземные силы оказывают давление на нижнюю, поэтому и ее надо армировать. Давление на поперечное сечение фундамента отсутствует. Для того чтобы армировать продольные, части используется арматура диаметром 10-16 мм, при больших нагрузках можно использовать до 32 мм. При продольном соединении применяют арматуру диаметром до 6-8 мм. Для лучшей сцепки металла и бетона нужно использовать ребристую арматуру.
Особого внимания заслуживают углы и выступающие части фундамента (эркера и пристройки), их армируют согнутыми прутьями, которые загибаются на примыкающие стены. Арматуру следует располагать так, чтобы края металла не выходили и не упирались в деревянный каркас опалубки или землю, расстояние должно быть не менее 3-5 см. Для соединения прутьев рекомендуют использовать вязальную проволоку, потому что применение сварки нарушает физические свойства металла и делает конструкцию более хрупкой. Применяют строгую геометрическую сборку каркаса – прямоугольную или квадратную.
При сборке металлического каркаса и заливке бетоном нижней части фундамента следует предусмотреть прокладку коммуникаций (водопровода и канализации), в процессе сборки металлического каркаса и заливке бетоном нужно устроить пустоты асбестоцементными или металлическими трубами.
Для установки металлического каркаса применяют металлические штыри, их вбивают в землю на расстоянии до 2 м. Именно они и будут служить основой для крепления верхнего и нижнего металлического пояса.
При заливке ленточный фундамент в надземной части нужно оборудовать вентиляционными отверстиями. Для этого в местах, где планируется вентиляционное отверстие, устанавливают трубки, наполненные песком или щебнем, во избежание попадания внутрь раствора. Для того чтобы снизить неравномерное давление на основание выставлять опалубку и заливать фундамент следует при помощи водяного уровня.
Во время летнего зноя после заливки готовому основанию лучше дать отстояться на протяжении 2-3 недель, минимум – 1 неделя. Необходимо обеспечить постепенное высыхание, для этого производят полив несколько раз в день конструкции и накрывают различными плотными материалами, чтобы предотвратить чрезмерное испарение влаги.
Если работы производятся в зимнее время, тогда вода для приготовления раствора должна быть теплой: это обеспечивает эластичность готового раствора. Для того чтобы предохранить раствор от замерзания, добавляют гидрофобизаторы. Применяют в зависимости от тех пропорций, которые указывает производитель данного состава.
После снятия опалубки нужно дать несколько дней для придания крепости бетону и можно приступать к возведению стен. Но перед их возведением производят горизонтальную гидроизоляцию стен. Для этого применяются:
- гидроизолирующие мастики, нанесенные на основание в несколько слоев;
- рубероид (подходит любое основание: стеклохолст или полиэстр) или руберит (его основа – картон, пропитанный битумом);
- строительная пленка высокой плотности.
Такая защита предохраняет стены от возможности поднятия влаги со стороны фундамента.
Грамотное устройство армированного каркаса существенно продлит срок службы возведенного здания и на долгие годы не задаст никаких хлопот и ремонтных работ.
Как правильно армировать углы
Сначала выполняют чертежи каркаса, где прописывают основные значения, рассчитывают важные параметры и показатели, определяют необходимый минимум арматуры в расчете. Потом реализуют задачу.
Схема армирования:
- Вертикальные стержни зафиксировать с интервалом в 60 сантиметров.
- Вязальной проволокой скрепить горизонтальные силовые прутья сверху и снизу контура в местах их пересечения.
- Усилить зоны, которые находятся посредине пролетов, дополнительными стержнями.
Ошибки при вязке арматуры на углах:
- Арматуру просто скрещивают в углах, скрепляя проволокой. Это неправильно, хотя, схема достаточно распространенная.
- В углах стержни гнут, но не анкеруют. Так, СП 50-101-2004 говорит, что сборномонолитные и монолитные фундаменты должны быть жестко связанными перекрестными лентами. Соединение обычным перекрестием – это разрыв в месте сгиба, что не обеспечит достаточной жесткости. В местах перехлеста стержни можно соединять лишь указанными способами: механически муфтами, свариванием, без сварки (внахлест рифленые прутья с прямыми концами, с поперечными или приваренными стержнями, с загибами на концах).
- Использование только одного контура обвязки.
- Использование двух контуров без должного крепления их вместе.
- Отсутствие конструкционной связи между арматурным каркасом и подошвой основания.
- В углах строения стержни соединили при помощи сварки, проигнорировав другие методы соединения.
Как правильно вязать арматуру
Вязка арматуры в углах ленточного фундамента осуществляется с использованием таких средств: болгарка, прутья, газо- или электросварочный аппарат. Сначала все просчитывают – от расчета зависит количество прутьев, их диаметр, способы вязки
Особое внимание уделяют усилению подошвы, изготавливая конструкцию на объекте
Сваривают два контура, один с отступом в 5 сантиметров от внешнего периметра траншеи фундамента. Второй располагают на таком же расстоянии от внутреннего края. Шва сварки не должны быть по углам. Гнут арматуру под прямым углом, места сгиба разогревают, сварку используют только там, где нагрузки сравнительно невысокие.
Далее конструкцию опускают в траншею, в углы устанавливают вертикальные прутья. Штыри вбивают в грунт глубоко, контуры приваривают к вертикальным стойкам. Верхняя часть фундамента тоже должна быть выполнена из двух контуров.
До того, как вязать арматуру, необходимо изучить типы связки. Простые соединения не подходят в данном случае. Обязательно использование гнутых элементов, которые будут продолжать продольные прутья каркаса и выступать за угол на 60-70 сантиметров. Если длины стержня недостаточно, можно скреплять хомутами со сторонами, равными минимум 50 диаметрам используемой арматуры.
Полезные советы по правильной укладке арматуры
- Расстояние между расположенными вертикально стержнями до 20 миллиметров должно быть равно 50-80 сантиметрам.
- Применять нужно рабочие стальные прутья диаметром 1-2 сантиметра, дополнительные элементы должны быть в сечении не менее 4-10 миллиметров.
- Желательно использование подкладок не из металла, которые зафиксируют каркас на нужном расстоянии от грунта и ближних конструкций.
- Горизонтально расположенные прутья монтируются исключительно в загнутом виде.
- Соединять встык нельзя.
Основные способы анкеровки
Для формирования надёжных и прочных арматурных углов необходимо использование анкерования. Оно бывает следующих типов:
- Прямая. Подходит только при возведении малоэтажных зданий. Реализуется методом простого наложения прутков внахлёст. Основной целью является обеспечение максимально возможной жёсткости контакта, чтобы не допустить сдвиги в момент заливки бетонного раствора.
- Петля. Она располагается в углу, два прутка складывают напополам.
- Крюк. Пруток изгибается на 180°, а конец плотно пригибается в основной части.
- Лапка. Стержень изгибается под углом 90°.
- Сварка поперечин.
- С применением шайбы и стального уголка.
Последние два способа предназначены для анкерования только в продольном направлении. Для повышения прочности допускается сваривать соединение. Прямая анкеровка и лапка применима для прутков разного размера.
Правила армирования Г-образными прутками
Самый простой метод, который прост в реализации и поэтому является наиболее распространённым. Г-образные элементы располагают в углах и крепят к несущему каркасу. Их длина равна 50 диаметрам используемой арматуры. Внутренние прутки связываются при помощи данных креплений с внешними. Данное соединение позволяет надёжно соединять сходящиеся стены.

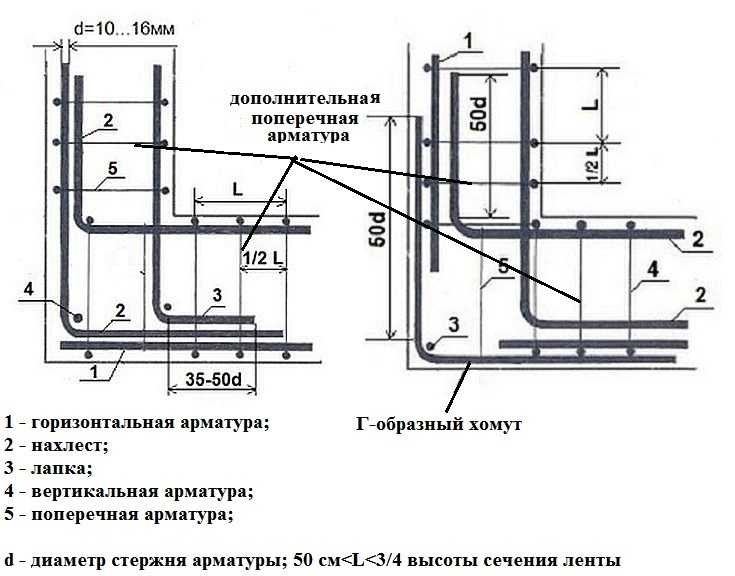

Схема армирования углов ленточного фундамента Г-образными элементами.
Места примыкания стен требуется усиливать двумя Г-образными элементами. На продольный уровень должно приходиться минимум три таких соединения.
Армирование П-образными элементами
П-образная анкеровка предназначена для увеличения прочности конструкции основания здания. Они подбираются по ширине равной поперечному размеру каркаса. Устанавливаются по одному на каждый горизонтальный уровень конструкции, с учётом двух сторон армирующего каркаса. К несущим элементам крепятся по направлению от угла открытой частью.
Схема правильного армирования примыканий ленточного фундамента П-образными элементами.

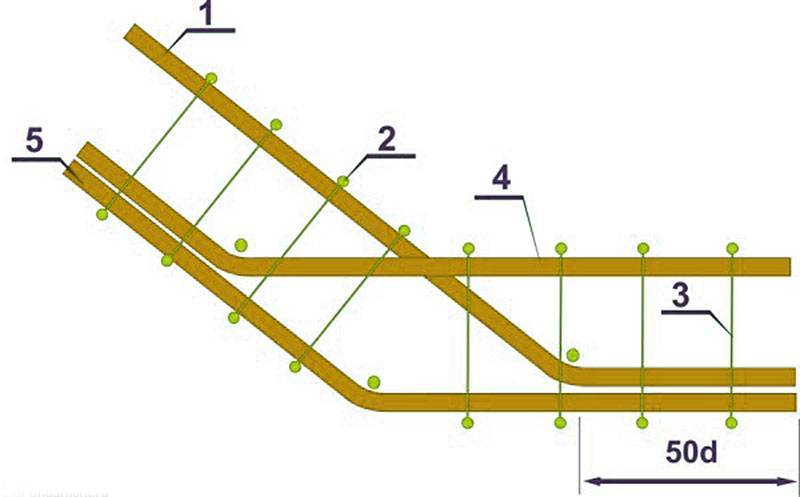

Армирование тупых углов
Тупые углы встречаются исключительно в зданиях со сложными архитектурными формами и не являются распространёнными. Закладка таких армопоясов может требоваться при строительстве эркера или веранды.
Армирование осуществляется двумя способами:
- Путём загибания внешних продольных прутков под заданным углом. Внутренние элементы изгибают аналогичным способом, а затем крепят к внешним. Длина загиба составляет 50 диаметров арматуры.
- Методом изгибания дополнительных хомутов, а не основных. Длина аналогична первому способу.
Схема связки углов арматуры ленточного фундамента.
При креплениях внешних и внутренних элементов можно использовать вязку или сварку.
Установка арматуры по всему периметру ленточного фундамента
Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:
- продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
- поперечные и вертикальные прутья диаметром 10-12 мм;
- вязальная стальная проволока;
- хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).
Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента
ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:
- 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
- 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
- 99 х 4 = 396 (все прутки на 4 стороны).
Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:
- 1000 х 2 = 2000 (один ярус);
- 2000 х 3 = 6000 (сторона);
- 6000 х 4 = 24000 см (необходимо приобрести 240 метров).
И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:
- 2 х 17 = 34 (штук на 1 сторону);
- 34 х 4 = 136 (штук на все основание);
- 136 х 120 см = 16320 см или 163 метра.
Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».
ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.
ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:
- Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
- Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
- Крепим еще 2 яруса, отступая 40 см вверх.
Примеры неправильной вязки арматуры
Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4
Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом
4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

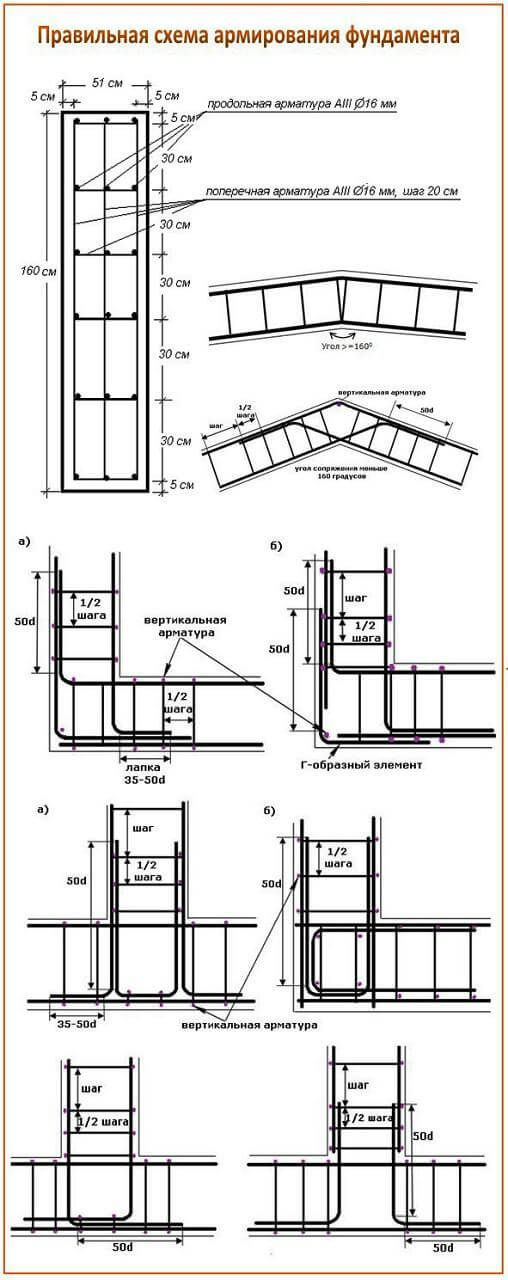

Правильная схема армирования фундамента и примеры вязки арматуры
У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.
Несколько слов об особенностях ленточного фундамента
Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.
Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий
Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.
Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.
Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями
Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

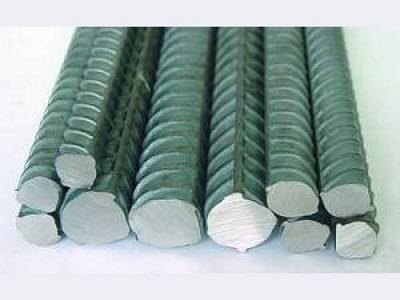

Арматура какого диаметра необходима для армирования ленточного фундамента?
12.
В соответствии с нормативным документом СНиП 52-01-2003 «Бетонные и железобетонные конструкции», для обеспечения необходимой надежности строительной конструкции, площадь поперечного сечения продольных (рабочих) арматурных элементов в разрезе фундамента должна быть не менее 0,1% от общей площади поперечного сечения фундамента.
Например, если поперечный размер фундамента составляет 40 на 80 см, его площадь составляет 3 200 см2. Соответственно, площадь поперечного сечения рабочей арматуры должна составлять не менее: 3 200 х 0,001= 3,2 см2.
Для фундамента с размером 40х80 см, с учетом п. 10 приведенного выше, нам необходимо 6 стерней рабочей арматуры.
Для определения площади поперечного сечения прутов арматуры воспользуемся таблицей, приведенной ниже.
С учетом необходимой площади поперечного сечения арматуры (3,2 см2) и количества стержней (6), из таблицы видно, что нам подходит арматура диаметром 10 мм.
13.
Согласно пособию по проектированию «Армирование элементов монолитных железобетонных зданий», при длине фундамента по одной из сторон более 3 метров минимальный рекомендуемый диаметр арматуры должен составлять 12 мм.
14.
Таким образом получаем, если длинна сторон фундамента по одной из сторон менее 3 метров, можно использовать арматуру диаметром 10 мм, а если длинна сторон фундамента по одной из сторон более 3 метров, необходимо использовать арматуру диаметром 12 мм.
| Диаметр арматуры, мм | Расчетная площадь поперечного сечения арматуры, см2, при количестве стержней | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 4 | 0,126 | 0,25 | 0,38 | 0,5 | 0,63 | 0,76 | 0,88 | 1,01 | 1,13 | 1,26 |
| 5 | 0,196 | 0,39 | 0,59 | 0,79 | 0,98 | 1,18 | 1,37 | 1,57 | 1,77 | 1,96 |
| 0,283 | 0,57 | 0,85 | 1,13 | 1,42 | 1,7 | 1,98 | 2,26 | 2,55 | 2,83 | |
| 0,503 | 1,01 | 1,51 | 2,01 | 2,51 | 3,02 | 3,52 | 4,02 | 4,53 | 5,03 | |
| 0,785 | 1,57 | 2,36 | 3,14 | 3,93 | 4,74 | 5,5 | 9,28 | 7,07 | 7,85 | |
| 1,313 | 2,26 | 3,39 | 4,52 | 5,65 | 6,79 | 7,92 | 9,05 | 10,18 | 11,31 | |
| 1,539 | 3,08 | 4,62 | 6,16 | 7,69 | 9,23 | 10,77 | 12,31 | 13,85 | 15,39 | |
| 2,011 | 4,02 | 6,03 | 8,04 | 10,05 | 12,06 | 14,07 | 16,08 | 18,1 | 20,11 | |
| 2,545 | 5,09 | 7,63 | 10,18 | 12,72 | 15,27 | 17,81 | 20,36 | 22,90 | 25,45 | |
| 3,142 | 6,28 | 9,41 | 12,56 | 15,71 | 18,85 | 21,99 | 25,14 | 28,28 | 31,42 | |
| 3,801 | 7,6 | 11,4 | 15,2 | 19,0 | 22,81 | 26,61 | 30,41 | 34,21 | 38,01 | |
| 4,909 | 9,82 | 14,73 | 19,63 | 24,54 | 29,45 | 34,36 | 39,27 | 44,13 | 49,09 | |
| 6,158 | 12,32 | 18,47 | 24,63 | 30,79 | 36,95 | 43,1 | 49,26 | 55,42 | 61,58 | |
| 8,042 | 16,08 | 24,13 | 32,17 | 40,21 | 48,25 | 56,3 | 64,34 | 72,38 | 80,42 | |
| 10,18 | 20,36 | 30,54 | 40,72 | 50,9 | 61,08 | 71,26 | 81,44 | 91,62 | 101,8 | |
| 12,56 | 25,12 | 37,68 | 50,24 | 62,8 | 75,36 | 87,92 | 100,48 | 113,04 | 125,6 |
Ленточный фундамент — это вид фундамента, используемый в строительстве зданий и сооружений. Он представляет собой полосу бетона, которая обычно имеет прямоугольное поперечное сечение. Ленточный фундамент строится вокруг периметра здания и служит для равномерного распределения нагрузки от сооружения на грунт.
Расчет рабочего армирования
При возведении серьезных сооружений требуются подробные расчеты ленточного фундамента, которые с точностью определят какую арматуру использовать для данной конструкции. Все расчеты в строительстве проводятся по предельным состояниям, то есть определяются минимальные условия, в которых элемент будет выполнять свою функцию.
- Первая группа предельных состояний — расчет по прочности. Обеспечивается надежность и безопасная эксплуатация конструкции.
- Вторая группа предельных состояний — расчет по жесткости. Предотвращает чрезмерное раскрытие трещин, перекосы, большие прогибы.
Вычисления по данным формулам трудоемки и требуют наличия технического образования. Для упрощения проектирования небольших частных зданий, армирование ленточного фундамента принимают исходя из минимальных значений.
Пример расчета стержней для ленточного фундамента
Исходные данные:
- высота ленты — 100 см;
- ширина ленты — 40 см.
Требуется сконструировать каркас для индивидуального жилого дома. Используется продольная, поперечная и вертикальная арматура. Вертикальная принимается сечением 8 мм и устанавливается с шагом 25 см. Поперечная горизонтальная монтируется с таким же шагом, но диаметром 6мм.
Для того, чтобы определить какая нужна рабочая арматура выполняют простое вычисление
- Площадь поперечного сечения фундамента = ширина*высота = 100 см * 40 см = 4000 см².
- Требуемая площадь сечения стержней арматуры = 0,1% * 4000 см² = 4 см².
Далее чтобы определить, какую арматуру использовать, необходимо обратиться к сортаменту. Число прутов принимается четное, чтобы равномерно распределить их в нижнем и в верхнем горизонтальном слое.
| Диаметр арматуры, мм | Суммарная расчетная площадь поперечного сечения арматурных стержней, см2 | Масса 1 метра арматуры, кг | ||||
| 2 стержня | 4 стержня | 6 стержней | 8 стержней | 10 стержней | ||
| 8 | применяется только при высоте фундамента 15 см и менее, что не подходит для ленточных конструкций | 2,01 | 3,02 | 4,02 | 5,03 | 0,395 |
| 10 | 3,14 | 4,71 | 6,28 | 7,85 | 0,617 | |
| 12 | 4,52 | 6,79 | 9,05 | 11,31 | 0,888 | |
| 14 | 6,16 | 9,23 | 12,37 | 15,39 | 1,21 | |
| 16 | 8,04 | 12,06 | 16,08 | 20,11 | 1,58 | |
| 18 | 10,18 | 15,27 | 20,36 | 25,45 | 2,0 | |
| 20 | 12,56 | 18,85 | 25,13 | 31,42 | 2,47 |
Для данного ленточного фундамента минимальный диаметр равняется 12 мм согласно документу «Армирование элементов монолитных железобетонных зданий. Пособие по проектированию» , его и принимаем. По сортаменту потребуется 4 стержня: 2 располагаются снизу и 2 сверху.
Расчет количества арматуры на фундамент
Исходные данные:
- материалы указаны в предыдущем пункте;
- длина стен ленточного фундамента — 40 м.
Требуется рассчитать массу арматуры всех диаметров для ленточного фундамента.Рабочее горизонтальное армирование
- Длина: периметр здания*количество стержней в сечении + запас на нахлест при сварке прутов = 40*6+5 = 245 м.
- Анкеровка углов: количество стержней в сечении*количество углов*минимальная длина анкеровки (50 диаметров арматуры) = 6*4*(50*12) = 14,4 м.
- Масса: длина*массу одного метра = (245+14,4)*0,888 = 230,3 кг прутов диаметром 12 мм.
Конструктивное горизонтальное армирование
Длина стержней принимается в зависимости о ширины стенки ленты за вычетом защитного слоя бетона — по 2-3 см с каждой стороны. Принимаем продольные пруты 34 см.
- Количество стержней: периметр здания/шаг хомутов(в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
- Общая длина: количество*длина одного прута = 160*0,34 = 54,4 м.
- Масса: 54,4*0,222 (в таблице выше не указано, но имеется в полном сортаменте) = 12,1 кг стержней диаметром 6 мм.
Конструктивное вертикальное армирование
Все как в предыдущем пункте, стержни устанавливаются длинной равной:
Высота ленточного фундамента минус 3 см*2 = 100 — 3*2 = 94 см.
- Количество стержней: периметр здания/шаг хомутов(в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
- Общая длина: количество*длина одного прута = 160*0,94 = 150,4 м.
- Масса: 150,4*0,395 = 59,41 кг стержней диаметром 8 мм.
Для удобства полученные цифры можно свести в таблицу.
| Назначение | Диаметр | Общая масса |
| Рабочая | 12 мм | 230,3 кг |
| Поперечная | 6 мм | 12,1 кг |
| Вертикальная | 8 мм | 59,41 кг |
Рекомендуем прочитать:
Расчет диаметра арматуры занимает не больше 10 минут, но позволит избежать перерасхода материала или затрат на ремонт ленточных фундаментов. Полученную в последнем пункте таблицу удобно использовать при покупке материала.

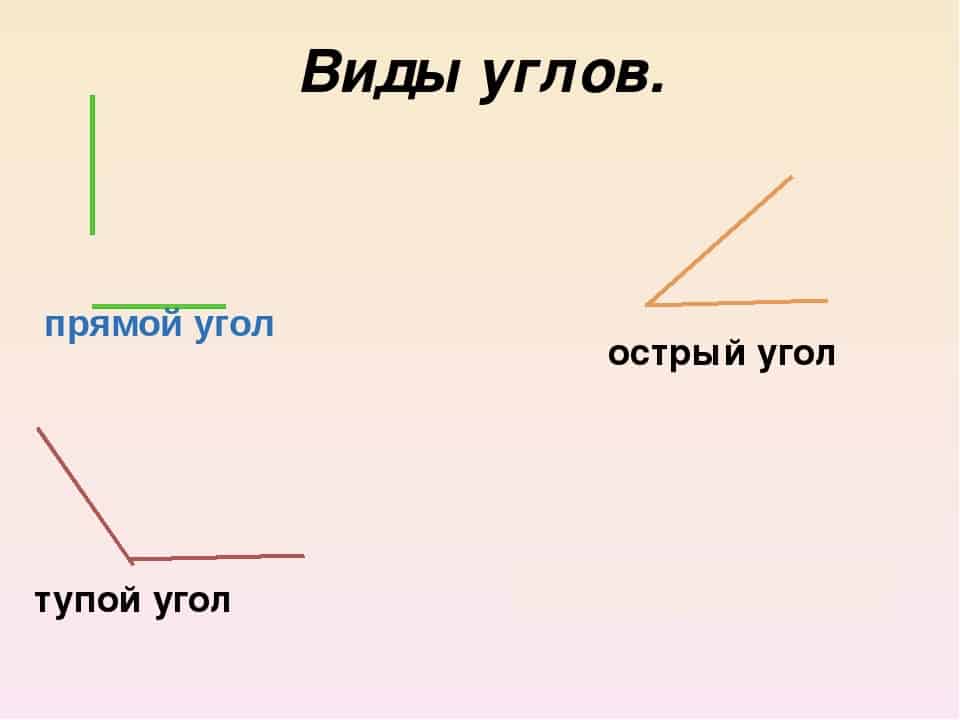

Виды углов
Прежде, чем будет выполнена вязка углов, необходимо определить тип угла и в соответствии с этим организовывать работы, подбирать материалы. Острые углы в вязке наиболее сложны, тупые – простые.
Углы бывают:
1. Прямые – распространены больше всего. Могут быть Т или Г-образными.
2. Тупые – произвольные (эркеры). Развернутые углы от 160 градусов легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в два раза в сравнении с остальной длиной фундамента, а потом перевязывается. Углы 90-160 градусов требуют установки вертикальных стержней.
3. Острые – в частном малоэтажном строительстве встречаются нечасто, очень сложны в работе.
Требования к армированию
До того, как армировать, нужно определиться с тем, каких размеров будет каркас, выполнить чертеж, нарисовать схему всех работ и конструкций. Геометрические размеры фундамента должны быть такими, чтобы расположение арматуры было свободным. Бетонный слой полностью покрывает каркас, защищая его от внешних воздействий, коррозии.
Минимальные расстояния между прутьями должны быть достаточными для эффективной стыковки и соблюдения всех правил технологии. В работах используется исключительно качественная арматура, в соответствии со СНиП 3.03.01. Гибка прутьев выполняется с использованием специальных приспособлений. Радиус изгиба соответствует диаметру и физическим параметрам стержней.
И еще одно полезное видео:
Правила армирования
Диаметр стержня – основной параметр для каждого класса. Правила, регламентирующие использование арматуры по диаметру, обозначены в СНиП 52-01-2003, дополнительных пособиях, инструкциях, специальных таблицах. Проектирование армирования ленточного фундамента для частного жилого дома основывается на этих документах.
В проекте дома имеется раздел, где прописаны диаметры всех прутов основания, схемы их раскладки и вязки каркаса. Но довольно часто самостоятельные застройщики экономят на проекте, руководствуясь в устройстве фундамента общими усреднёнными нормами.
Свод правил и рекомендаций по практическому выбору арматуры для ленточного фундамента под дом:
- 10 мм – это наименьший диаметра арматуры для фундамента дома, используемый при длине одной стороны ленты до 3 м либо для лёгких домов из сухого бруса, бревна, газобетона или пеноблоков;
- при длине одной стороны более 3 м толщина арматуры фундамента не может быть меньше 12 мм;
- каждый слой арматуры должен состоять из прутов одинакового диаметра;
- толщина соединительных поперечных стержней при высоте каркаса до 0,8 м должна составлять четверть диаметра силовых прутов, но не меньше 6 мм;
- при высоте больше 0,8 м минимальная толщина поперечных связей 8 мм;
- суммарная площадь армирующих элементов фундамента должна составлять от 0,1% площади его сечения;
- стандартные параметры длины арматурных прутов: 6м, 9м, 11,7м, — но некоторые производители предлагают другие промежуточные размеры в диапазоне до 11,7м;
- на слабонесущих грунтах толщину арматуры необходимо увеличить примерно вдвое, минимальный диаметр – 16 мм;
- в частном домостроении не используются стержни толщиной более 40 мм.
Обязательно посмотрите видео, о том как армировать углы и сопряжения ленточного фундамента, т.к. это очень важный этап:
Разумеется, застройщиков всегда интересует стоимость арматуры, — она возрастает с увеличением диаметра прутов. Ещё один фактор, влияющий на стоимость изделий, скрывается за литерами К, С, Т в конце маркировки. Как правило, дополнительные опции свариваемости, антикоррозийности и термоупрочнения при возведении ленточного фундамента под небольшой частный дом не требуются. Это лишние траты, весьма значительные. В случае сомнений по выбору арматуры, — необходимо заказать её точный расчёт у профессиональных проектировщиков.
