Горизонтальная система отопления: двухтрубная, однотрубная, разводка

Какую систему отопления выбрать: однотрубную или двухтрубную?

Для гарантированного получения тепла в зимних условиях рекомендуется заранее выбирать достойную систему отопления. В наше время наиболее часто используются однотрубные, двухтрубные и коллекторные схемы отопления, на которых внимательный покупатель просто обязан сделать акцент.
Самыми востребованными считаются однотрубные версии.Однотрубная система где радиаторы соединяются друг с другом последовательно и теплоноситель движется по одной трубе. Как правило, вход в радиатор находится в верхней части, а выход в нижней. Труба проходящая под радиатором имеет меньший диаметр ,чем магистральная и называется байпасом. Его задача облегчить ремонт отопительной системы.

Для сельских домов идеальным выбором окажутся трубы большого (до 100 мм) диаметра – теплоноситель, расширившись от высокой температуры, сможет циркулировать по трубе с уклоном без использования циркуляционных насосов. До сих пор в частных домах можно встретить такую схему отопления, отлично работающую десятки лет, показавшую отменную надежность.

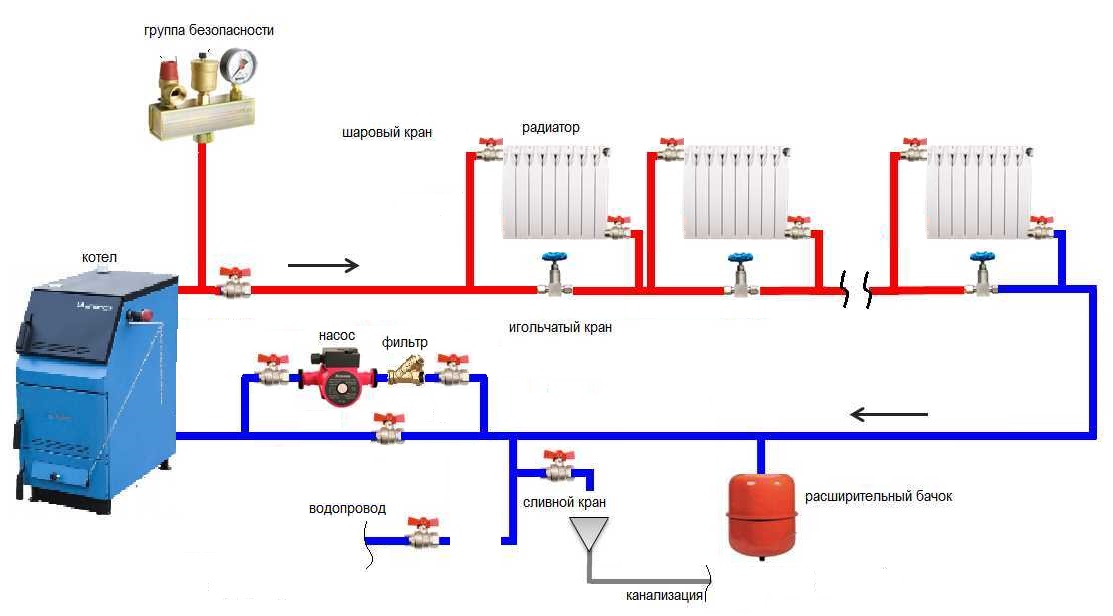

Двухтрубная система отопления представляет собой систему, где радиаторы отопления соединены с помощью двух параллельных труб , прямой (подающей),расположенной сверху и обратной (магистральной) , которая снизу. К каждому радиатору подходит теплоноситель с одинаковой температурой и теплоотдача у всех приборов отопления одинаковая. Подключение при данной схеме может быть верхнее или нижнее, по желанию Заказчика. Радиаторы комплектуются отсекающими кранами и термостатическими головками.

→ Простота и удобство монтажа

→ Низкие затраты на оборудование и материалы

→ Короткие сроки монтирования

Недостатки :

→ Не подходит для домов с большой площадью

→ Неравномерное распределение тепла в разных комнатах

→ Повышенное давление в системе в сравнении с 2-х трубной схемой

→ Последовательное соединение отопительных приборов делает невозможным регулирование температуры в одном из них без того, чтобы это не отражалось на других.
Если требуется большая экономичность при отоплении загородного дома, коттеджа, лучше выбирать двухтрубные системы отопления.

Плюсы двухтрубной системы отопления частного дома

→ Одинаковая температура теплоносителя во всех приборах отопления

→ Схема пригодна для монтажа домов любой площади и этажности

→ Потери давления минимальные в трубопроводах, можно ставить насос меньшей мощности

→ Возможность регулировать температуру любого радиатора без влияния на другие

→ Экономия топлива, а следовательно, денег на отопление дома.

→ Установка запорной арматуры позволит произвести ремонт без остановки системы отопления.

Недостатки двухтрубной схемы:

→ двухтрубная система отопления отлична повышенной ценой и сложностью, но если брать во внимание, что придется платить исключительно по потребленным калориям (придется докупить специальный счетчик, устанавливаемый на радиатор), а не за метраж, как это было принято ранее, то данный тип отопления окупается крайне быстро. ВЫВОД

ВЫВОД

Взвесив все плюсы и минусы, можно сделать вывод, что для небольшого одноэтажного сельского дома подойдет однотрубная система, которая обеспечит более-менее равномерный обогрев и позволит сэкономить на материалах и сроках монтажа. А при строительстве больших, многоэтажных загородных домов и коттеджей выбирать нужно 2-х трубная система отопления, как более энергоэффективную, а следовательно, более дорогую и сложную.

Если Вы уже выбрали схему отопления и имеете инженерный проект на коммуникации, хотите произвести монтаж системы отопления в доме, коттедже, промышленном здании, то лучше обратиться к профессионалам. Для получения консультации по всем интересующим вопросам или заказа услуг по монтажу отопления обращайтесь по номеру телефона м. 8910 982 92 83

Этот блог читают успешные люди

пока их дом строят профессионалы

Читайте и Вы!

Подпишитесь! Будьте в курсе всех новостей первым!

Подписывайтесь на наши группы в соцсетях!

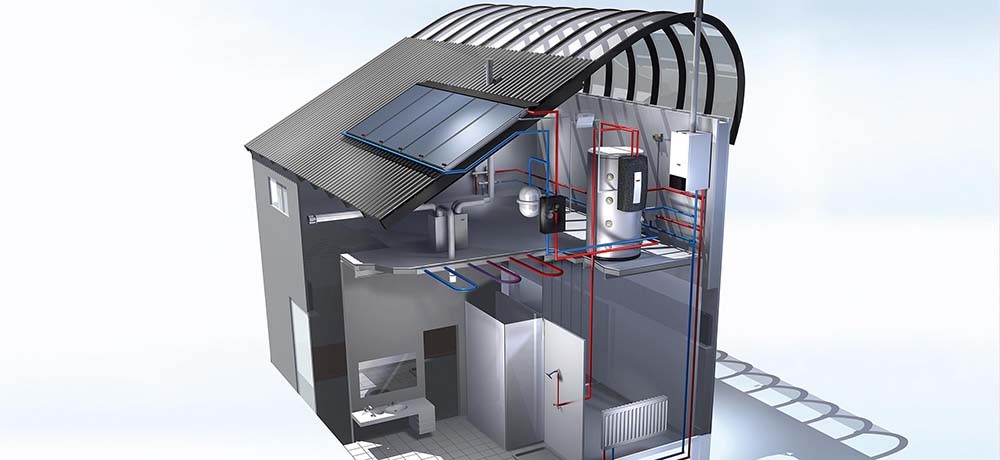

Что требуется для монтажа

В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.

Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.

На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.

Выбор теплового источника

Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:

Объем отапливаемых помещений.
Климатические особенности региона.
Толщина наружных стен.
Наличие теплоизоляции основных конструктивных элементов здания.
Наличия подвального и чердачного помещения.

При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества

Трубы

Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные трубы диаметром до 108 мм. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.

В настоящее время трубную разводку лучше всего проводить из следующих материалов:

полипропиленовые с внутренним армированием из алюминия или стекловолокна;
металлопластик;
сшитый полиэтилен;
полиэтилен с добавками PE-RT;
медь.

Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.

Горизонтальная система разводки

Система горизонтальной двухтрубной разводки имеет собственные плюсы и минусы. Ее не придется отключать полностью при наличии неисправности в ней — достаточно отключить один конкретный узел. Устанавливаются компенсаторы, которые будут контролировать перепады давления, и не будут допускать поломок из-за изменения давления в трубах. Эта разводка предполагает, что будут присутствовать обязательно два основных стояка, располагающиеся в специальном техническом общедомовом помещении или подъезде, подающего и обратного потока воды.

Положительные стороны ее использования вполне очевидны:

Контроль за тепловым расходом упрощен, так как управление чаще всего установлено дистанционное и автоматическое;
Есть возможность регулирования, осуществляемая автономно для каждой квартиры исходя из назначения помещений;
Чаще всего монтаж выполняется во время ремонта, чтобы не портить внешний вид дома;
Небольшие затраты на монтаж и простая сборка;
Материалы внутридомовых инженерных коммуникаций изготавливаются износостойкими, поэтому средний срок их службы составляет от 50 лет.

К ее недостаткам можно отнести тот факт, что достаточно часто приходится настраивать работу всех отопительных коммуникаций и системы в жилом доме вручную, что бывает сложно

Важно относиться аккуратно к этим внутридомовым инженерным коммуникациям, потому что эта система отопления является хрупким сооружением, подверженным механическим повреждениям

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

легко рассчитывать тепловую мощность радиаторов;
возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

принудительная циркуляция (наличие циркуляционного насоса);
установка закрытого расширительного бачка;
стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

Центральное горизонтальное отопление

Что это?

Центральное горизонтальное отопление – это система отопления, где трубы, через которые циркулирует горячая вода, проходят вдоль пола на всей площади помещения.

Как работает?

Горячая вода поступает в систему из котла и циркулирует по трубам, нагревая пол в помещении. По мере остывания, вода возвращается назад в котел для повторного нагрева.

Преимущества

Равномерное распределение тепла по всему помещению;
Отсутствие тепловых потерь за счет отсутствия трубок в стенах и потолке;
Экономия энергии за счет более равномерного распределения тепла.

Как сделать правильную разводку?

Правильная разводка труб в центральном горизонтальном отоплении – это ключевой момент, влияющий на его работоспособность. Для достижения максимальной эффективности и комфорта необходимо:

Подобрать правильный диаметр труб в зависимости от площади помещения и напора насоса;
Использовать терморегуляторы для контроля над температурой в каждом помещении;
Установить зонирование, чтобы можно было отключать отопление в некоторых помещениях, если они не используются;
Соблюдать правильное расстояние между трубами и выбирать оптимальное количество оборотов.

Преимущества и недостатки центрального горизонтального отопления
Преимущества	Недостатки
Равномерное распределение тепла	Высокая стоимость установки
Отсутствие тепловых потерь в стенах и потолке	Необходимость зонирования для экономии энергии
Экономия энергии	Может происходить перегрев нижней части помещения

Как устроена горизонтальная система отопления – виды, различия разводки

В домах может использоваться горизонтальная и вертикальная разводка системы отопления. В современном многоэтажном строительстве все чаще используются горизонтальные тросы, которые показывают хорошие технические, эстетические и эксплуатационные свойства. В данной статье будет рассмотрена горизонтальная линия системы отопления.

Достоинства и недостатки горизонтальной разводки

Горизонтальное распределение тепла имеет ряд преимуществ:

Высокая степень контроля теплопередачи. При такой компоновке потребление тепла очень легко контролировать благодаря автоматическому дистанционному управлению.
Возможность отдельной регулировки каждой секции. На любом отрезке контура можно задать температуру отдельно, в зависимости от конкретных потребностей помещения.
Возможна скрытая установка. Горизонтальная система отопления отлично подходит для скрытой установки, что позволяет визуально разгрузить помещение и тем самым улучшить интерьер.
Надежный. При использовании хороших комплектующих и правильной установке горизонтальная система может без проблем функционировать десятилетиями.

Из недостатков можно выделить следующие моменты:

Иногда возникает необходимость настроить систему вручную;
При механических повреждениях возникают серьезные проблемы с системой.

Схемы горизонтальной разводки

Существует несколько видов горизонтальной разводки:

Одинарная трубка;
Двухтрубный;
Двухтрубный коллектор.

Каждую схему необходимо рассмотреть более подробно.

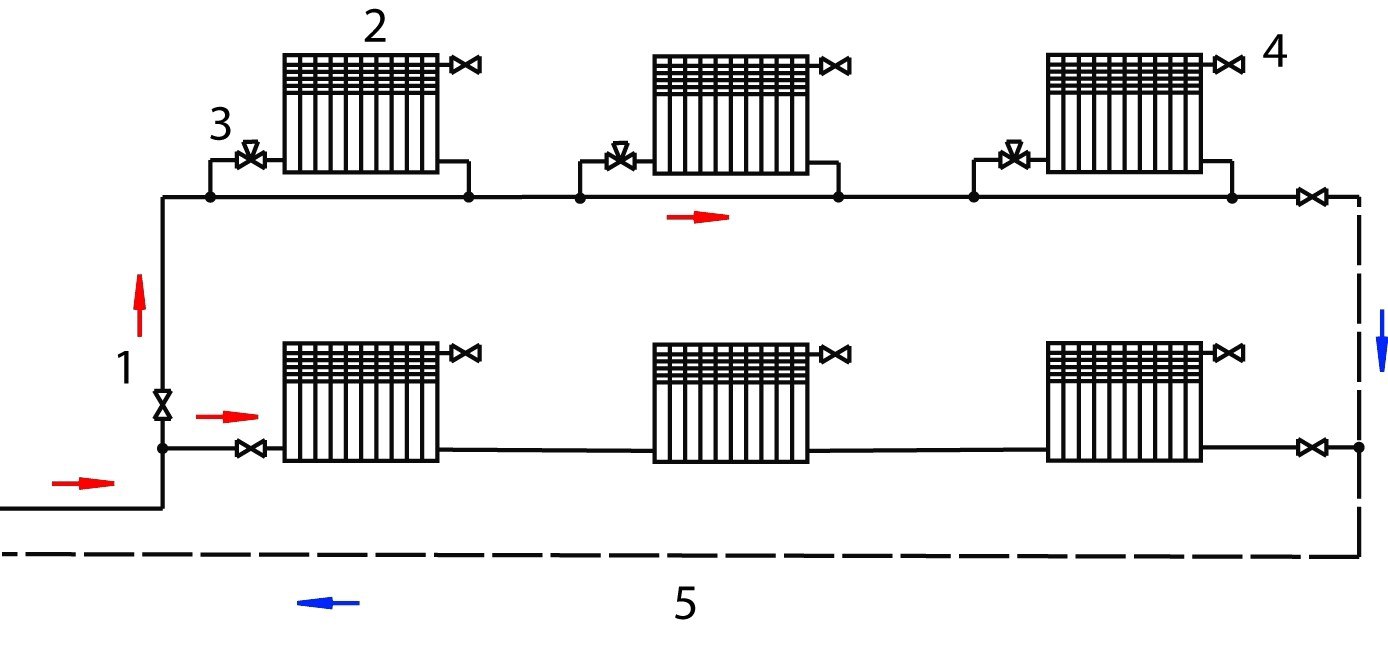

Однотрубная магистральная разводка

В такой системе имеется несколько источников тепла, через которые проходят тепловые трубы. Теплоноситель движется по такой системе и отдает тепло на устройства, расположенные в определенных участках контура. Однотрубное горизонтальное отопление в многоквартирном доме имеет хороший КПД и относительно невысокую стоимость.

Преимущества такой системы заключаются в следующем:

Минимальная стоимость;
Простая установка;
Прочность и долговечность;
Возможность полного обогрева здания любой площади.

Есть и недостатки:

Возможность регулировки температуры каждого отдельного блока ограничена;
Слабая устойчивость к механическим повреждениям.

Двухтрубная магистральная разводка

Такая горизонтальная разводка отопления в многоквартирном доме, как следует из названия, включает в себя две магистрали, по одной теплоноситель идет вперед, а по другой – обратно к теплогенератору. Теплопередача осуществляется радиаторами, которые устанавливаются под окнами или возле стен, выходящих на северную сторону, ведь именно от них исходят наиболее ощутимые холодные токи.

Двухтрубная система должна быть оборудована запорной арматурой. Эти элементы позволяют при необходимости отключать отдельные части системы без остановки всего отопительного контура. Кроме того, компенсаторы нужны для нейтрализации негативного воздействия давления. Правильно установленная система нормально выдерживает максимальное давление и гидравлический удар, не замерзает даже при минусовой температуре.

К преимуществам такой системы относятся:

Нет разницы температур между входом и выходом;
Может использоваться в зданиях любой конфигурации;
Возможность отключения отдельного участка цепи без полной остановки системы.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

Боковое (стандартное) подключение;
Диагональное подключение;
Нижнее (седельное) подключение.

Читайте так же: Как резать кафель по трубе

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Какими они бывают

Вертикальные и горизонтальные

В сущности, все понятно из названия. Подающая и обратная трубы расположены параллельно перекрытиям или вертикально; радиаторы все так же врезаются между ними.

Однако же то, что мы видим в большинстве современных многоквартирных домов — два розлива в подвале и соединяющие их стояки, которые разрываются отопительными приборами — это двухтрубная горизонтальная система отопления.

А вот если те же радиаторы врезать не в разрыв стояка, а между подающей и обратной ниткой (стояки при нижнем розливе соединяются перемычкой на верхнем этаже или на чердаке попарно) — то прямо-таки волшебным образом у нас получится двухтрубная вертикальная система отопления.

Тупиковые и попутные

Если теплоноситель из подающего трубопровода, пройдя радиатор, продолжает по обратке движение в том же направлении — это попутная двухтрубная система. Если после приборов отопления направление меняется — тупиковая.

Тут выбор схемы определяется, прежде всего, наличием дверных проемов, которые трудно обойти трубами: если они есть — проще вернуть воду от радиаторов той же дорогой, которой она поступала в них.

С верхним и нижним розливом

В одноэтажном доме двухтрубная и однотрубная системы отопления в равной степени могут быть разведены и под полом, и по чердаку. В многоэтажном, как уже говорилось, чаще всего применяется двухтрубная с нижней разводкой обеих труб. Стояки, соединенные наверху попарно — перемычки между ними.

С точки зрения удобства обслуживания и безопасности в плане возможных затоплений квартир такая система, безусловно, удобнее. Однако если вынести подающий трубопровод на чердак — мы получим большой пряник: удобство запуска.

Инструкция по запуску сброшенной системы с нижним розливом выглядит так:

Медленно открываем задвижку на обратном трубопроводе и ждем, пока система заполнится водой. Медленно — чтобы избежать гидроударов и отрыва радиаторов.
Открываем задвижку на подаче.
В следующие несколько дней имеем большое и светлое чувство с постоячным стравливанием воздуха из перемычек в квартирах. Пока в стояках стоят воздушные пробки — циркуляции нет.

В случае же верхнего розлива мы проделываем первые две операции, затем поднимаемся на чердак к расширительному бачку и открываем воздушник на нем. Или даже открываем выведенный в подвал с чердака сбросник. И — о чудо! — батареи становятся горячими.

С естественной и принудительной циркуляцией

В общем случае для циркуляции в многоквартирном доме используется либо перепад давлений между нитками теплотрассы, либо работа одного или нескольких циркуляционных насосов.

Двухтрубная система отопления с естественной циркуляцией в случае дома с одним-тремя этажами возможна, но требует выполнения двух условий:

Верхний розлив. Подача вынесена на чердак.
Подающий и обратный трубопроводы имеют ДУ не меньше 32 мм. Больше — лучше.

Первое требование связано с тем, что при верхнем розливе мы получаем готовый разгонный коллектор: нагретая котлом вода с меньшей плотностью устремляется вверх и оттуда самотеком опускается через радиаторы или конвектора, отдавая им тепло.

Второе — с гидравлическим сопротивлением трубопровода. Стенки создают определенное сопротивление току воды, и оно тем больше, чем меньше диаметр трубы. А перепад, приводящий воду в движение, при естественной циркуляции совсем мал.
