Физические свойства конструкций CASCATA
Помимо технических характеристик необходимо также рассмотреть физические и химические качества этого устройства. Свойства гофрированных конструкций рассмотрены на примере южнокорейского производителя.
Относительные минимальные расходы воды:
| DN | Расход в л/час |
| 12,0 | 12,000 |
| 15 | 1550 |
| 20 | 2000 |
| 30 | 4550 |
Коэффициенты уменьшения оптимального давления в зависимости от температурных показателей (ниже указаны данные при t = +55 градусов по Цельсию):
| Температура | Относительный коэффициент оптимального давления |
| 30 | 1,55 |
| 55 | 0,90 |
| 130 | 0,85 |
| 145 | 0,75 |
Площадь 1 м. п. (точные данные):
| Относительный размер | 12,0 А | 15 А | 20 А | 30 А |
| м² | 0,064652 | 0,095505 | 0,121384 | 0,15118 |

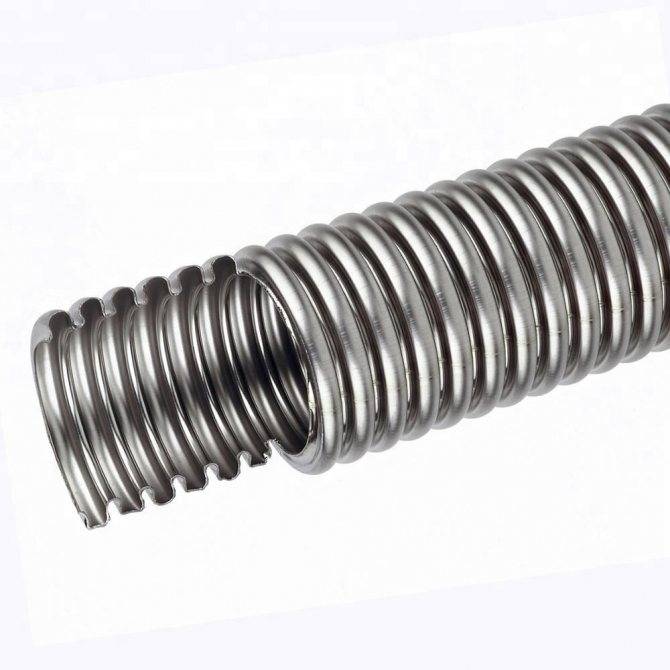

Гофрированная нержавейка. её преимущества и недостатки.

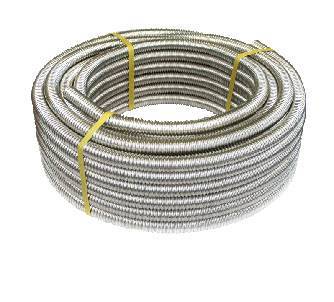

Так приблизительно выглядит 50 метров гофрированной нержавеющей трубы
Следует сказать несколько слов про преимущества и недостатки гофрированной нержавеющей трубы.
Преимущества:
- Гибкость позволяет свести количество соединений до минимума. Для того чтобы согнуть эту трубу – не потребуется специальных приборов для гибки, это делается руками, исключая риск травмироваться или перетрудиться. Согласно норме – максимальный сгиб равняется трём диаметрам трубы. Если диаметр, например, 2 см, тогда изгиб в два раза будет составлять всего лишь 6 см. Из этого следует сделать вывод, что монтаж трубы можно проводить почти в любом месте. При этом просвета на месте изгиба не наблюдается.
- Длина гофры может достигать 50 метров. Такое преимущество позволит собирать огромные конструкции.
- Легкость и бесшумность.
- Материал устойчив к скачкам давления и температуры. Это позволяет его эксплуатацию в системах центрального отопления вместе с биметаллическими теплообменниками. Если все-таки жидкость в гофрированной трубе замерзнет, на само изделие это не окажет негативного влияния – труба устойчива к термальному расширению. Достаточно будет её прогреть замёрзшие участки паяльной лампой.
- Неограниченный срок службы материала. Этот срок не сократится, если будет превышена расчетная температура радиатора (температура, при которой нержавеющая сталь теряет свою прочность — 800℃). Производители предупреждают, что гарантийных срок гофрированных труб составляет 20 лет, если при их эксплуатации соблюдаются все технические требования.
- Нержавеющая сталь химически стабильный сплав. Он не образовывает гальванический пар с алюминием и медью. Если в общем отопительном контуре была установлена медный трубопровод или алюминиевый теплообменник – это не повлечёт за собой негативных последствий. Чтобы предотвратить электрохимическое ржавление, нужно грамотно обустроить заземление или же приобрести защитную оболочку.
- Простой процесс монтажа даже в труднодоступных местах. Нужны самые простые инструменты – несколько разводных или газовых ключей и резак (иногда можно обойтись и без него). Сборка соединения составит не более минуты.
Недостатки, требующие особого внимания перед покупкой:
- Трубы быстро загрязняются и в виду большого количества изгибов трубы почистить достаточно трудно;
- Гофра не переносит сильных механических воздействий, поэтому рекомендуют использовать специальный защитный кожух;
- Фитинги нужно периодически осматривать и проводить техобслуживание. Уплотнитель и прочие пластиковые детали требуют регулярной замены;
- Необходимо постоянное слежение за герметичностью соединений;
- Не рекомендуется использование в обеспечении отоплением без надлежащей теплоизоляции, в противном случае, есть риск понести большие теплопотери;
- Восприимчивость к химическим элементам требует дополнительной защиты.
Профессиональный обзор преимуществ и недостатков гофрированных нержавеющих труб можно просмотреть по этой ссылке:
Особенности выбора
При подборе требуется учитывать:
- основные технические параметры;
- производителя.
Разновидности по техническим параметрам
Гофрированные нержавеющие трубы могут быть:
- стандартными;
- отожженными, то есть прошедшими дополнительную термическую обработку.
Для увеличения механической прочности нержавеющие гофротрубы изготавливаются в дополнительной пластиковой оплетке.
Гофротруба высокой прочности
Визуальных отличий между представленными видами нет. Однако отожженные трубы отличаются:
- большей пластичностью;
- устойчивостью к механическим повреждениям;
- устойчивостью к деформации.
Помимо вида также рекомендуется учитывать:
- диаметр и пропускную способность;
- рабочую температуру;
- допустимое давление;
- уровень теплопроводности;
- коэффициент линейного расширения;
- длину.
Технические характеристики изделий наиболее востребованных диаметров
Популярные производители
Отзывы потребителей позволяют выбрать наиболее качественного производителя. В настоящее время таковыми являются:
Lavita (Корея). Компанией выпускается широкий ассортимент изделий по относительно низкой стоимости. Среди недостатков можно выделить не слишком качественную фурнитуру, что при монтаже может привести к повреждению трубы
Проблема решается аккуратностью и повышенным вниманием при установке; Kofulso (Южная Корея). Продукция отличается высоким качеством и более высокой стоимостью по сравнению с предыдущим производителем. Существенным преимуществом является наличие уплотнительных прокладок фитинга, что практически полностью исключают возможность повреждения;
Существенным преимуществом является наличие уплотнительных прокладок фитинга, что практически полностью исключают возможность повреждения;
Гофрированные материалы из Южной Кореи
Meibes (Германия). Наиболее дорогостоящие и качественные трубы, укомплектованные фитингами.
Монтаж
Монтаж труб к другим приборам (смесителям, кранам и тп) производится с помощью латунных фитингов. Фитинги подключаются к оборудованию с использованием резиновых или полимерных прокладок.
Методы соединения:
- В первую очередь необходимо приобрести специальный инструмент- труборез. Стандартный предназначен для диаметров 15, 20, 25мм. Заменять труборез болгаркой не следует, нам нужен ровный срез. Все заусенцы необходимо удалить;
- Перед установкой трубы убедитесь, что накидная гайка со стороны подсоединения гофры не затянута;
- Конец трубы вставляется в латунный фитинг до упора, гайка затягивается;
- Трубопроводу придается нужная форма;
- После завершения монтажа система тестируется подаче воды под давлением. Если обнаружена протечка- накидные гайки следует подтянуть;
- Следите за тем, чтобы при монтаже не возникло перекручивания трубы.
Виды и особенности
Различают два вида труб из гофрированной нержавейки:
- Отожженные;
- Не отожженные.
Отожженные изделия в процессе изготовления подвергаются дополнительной термической обработке. Отжиг придает металлу дополнительную гибкость и мягкость.
Плюсом не отожженного материала является его стоимость. Разница в цене составляет до 30%, и если нет необходимости монтировать сложные пути коммуникаций, нет смысла переплачивать.
Какую трубу выбрать для:
Отопления
Для отопительных сетей необходимо выбирать трубу диаметром от 15 до 50мм с номинальным давлением до 15 Бар. Если отопительная система – прямолинейна, то подойдет не отожженная труба. Если из гофры планируется согнуть радиатор — следует выбрать отожженное изделие.
Подводок воды
Металлические гофрированные водопропускные трубы имеют средний диаметр 20-25 мм, должны выдерживать давление до 15Бар и температуру – до 110градусов Цельсия.
Электропроводки
Для защиты электропроводки подойдет и самый небольшой диаметр-12мм
Технические характеристики особой роли не играют, но следует обратить внимание на путь прокладки проводки. При множестве изгибов следует выбрать отожженный элемент. Газопровода
Газопровода
Труба для газа должна иметь минимальный диаметр 15мм
При выборе трубы для газа обязательно нужно обратить внимание на качество поверхности изделия — не допускаются даже малейшие изъяны

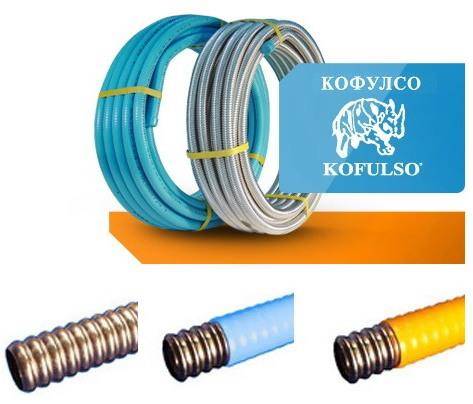

Гибкие подводки для газа фирмы Kofulso
ВНИМАНИЕ! АКЦИЯ! СКИДКА НА ВСЮ ПРОДУКЦИЮ гибких газовых подводок ДО 30 %!
ГАРАНТИЯ самой низкой цены на продукцию завода KOFULSO LTD только у нас.
Гибкая подводка для газа Кофулсо – это лучший выбор для тех, кто уважает надежность и качество!
Трубы из нержавеющей стали, изготовленные компанией Кофулсо, находят самое активное применение в сфере создания систем различных инженерных коммуникаций.
Уникальные прочностные и эксплуатационные характеристики продукции марки «Кофулсо» позволят рекомендовать купить гибкие газовые подводки всем, кто заботится о долговечности, функциональности и безопасности инженерно-коммуникационного комплекса.
Срок службы продукции Кофулсо, дополненной фитингами из латуни, практически не ограничивается, а общее количество сгибаний и разгибаний трубы без ее повреждений достигает тридцати раз.
Популярность изделий для газовых коммуникаций, в том числе и сильфонных подводок для газа, от Кофулсо объясняется также легкостью и скоростью их монтажа, осуществляемого без необходимости использования специальной техники, инструментов или специфических профессиональных навыков.
Изделия для газовых комплексов, предлагаемые маркой Кофулсо, изготавливаются в диаметрах 15, 20, 25, 32 миллиметра.
Особенности и преимущества гибкой газовой подводки фирмы Kofulso
Среди основных особенностей и преимуществ, которыми обладают гофрированные нержавеющие трубы, стоит отметить:
— возможность не ограничивать размеры и конфигурации создаваемого трубопровода;
— обеспечение необходимого для работы газового котла уровня безопасности благодаря применению уплотнений из резины и стопорных колец, не проводящих электрический ток;
— скорость и комфорт, с которой осуществляется монтаж трубопровода (гибкие изделия Кофулсо легко сгибаются рукой).
— отсутствие ограничений длины подводки;
— устойчивость к влажности, газу и коррозийным явлениям;
— полное соответствие требованиям ГОСТ;
— длительное время службы – фитинги из латуни и нержавеющая сталь не имеют ограничений по эксплуатационным срокам, а уплотнительные кольца прослужат не менее тридцати лет.
Уже упомянутый неограниченный срок эксплуатации латунных фитингов, уникальные антикоррозийные свойства, прочность и растяжимость, которыми обладает далеко не каждая современная газовая подводка, позволяют продукции марки Кофулсо уверенно лидировать на рынке изделий для газовых трубопроводов и систем инженерных коммуникаций. Она используется как в многоквартирных и частных загородных домах, так и в производственных, административных, промышленных и офисных зданиях.
Гибкие подводки для каза Kofulso – это исключительное качество применяемого материала, точность параметров и обязательный производственный контроль прочности каждого элемента.
Монтаж трубопровода для газа можно легко выполнить даже в стесненных условиях. На выполнение этой работы уходят минуты, а высокое качество и гарантированная надежность остаются на высоком уровне.
Удобна поставка трубы в бухтах по 30 и 50 метров, а на месте монтажа ее режут на отрезки необходимой длины.
Федеральная служба по атомному, экологическому и технологическому надзору РФ выдала разрешение № РРС-00-14130, на использование в качестве подводок к газовому оборудованию данной системы трубопроводов.
Дополнительно компания Кофулсо предлагает в качестве уплотнителя диэлектрические латунные муфты, которые имеют изолирующую резиновую вставку в фитинге.
Технические характеристики гибких газовых подводок
| Наименование | Материал |
| Оплетка | Poly Ethylene (PE) |
| Гибкая гофрированная труба из нержав. стали | SUS 304 (08Х18Н10) |
| Гайка | CW617N |
| Стопорное кольцо | NYLON |
| Уплотнение | N.B.R. |
| Соединительная муфта с НР | CW617N |
| Соединительная муфта с ВР | CW617N |
Гибкие подводки для газа Кофулсо: Высокая надежность инженерных коммуникаций
Высокопрочная и надежная гибкая газовая подводка фирмы Кофулсо позволяет эффективно и быстро решить задачи, связанные с монтажом газовых подводок.
Главные преимущества использования гибких подводок Кофулсо заключаются в возможности изогнуть применяемый элемент без усилий и специализированных приспособлений – таким образом, пользователь может создать систему с индивидуальными параметрами и формой. При этом необходимо отметить, что гибкая подводка для газане меняет своих прочностных свойств после сгибания – никаких микротрещин, механического напряжения и повреждений.
Достоинства и недостатки
Гофротрубы обладают достоинствами, поскольку с их помощью можно решать множество задач. Гофра из нержавейки обладает:
- гибкостью, благодаря которой от человека не требуется усилий, применения специальных инструментов и создания множества соединений для сгибания трубы, при этом гофра-нержавейка очень прочная;
- инертностью к химическим воздействиям и антикоррозийными свойствами – рабочая среда и атмосферные явления, перепады давления и температур не повредят гофротрубы, возможность появления электрохимической коррозии легко снижается с помощью заземления или предохраняющей оболочки — все это серьезно повышает срок использования трубопровода, а также позволяет применять такие трубы в регионах с морозной долгой зимой и для транспортировки среды с низкой температурой (жидкий азот, например);
- простой монтажа: для соединения или замены любого участка достаточно рожкового или разводного ключа;
- гофротрубы из нержавейки имеют низкий коэффициент шероховатости (0.008), что сберегает систему от загрязнений;
- гофротрубы легкие — вес почти такой же, как у полимерных, уровень шума низкий, а цена приемлемая (значительно дешевле медных труб);
- отдельное достоинства для масштабных работ – протяженность: стандартных 50 м гофры в одной бухте достаточно для постройки любого трубопровода, а если нужно, у производителя можно заказать и более длинный моток.
Рекомендуем ознакомиться: Металлопластик или полипропилен лучше для водопровода?
Что касается недостатков, то они никак не могут перекрыть всех плюсов, и при выборе труб редко влияют на решение покупателей.
Однако знать о минусах гофры важно, чтобы учесть эти особенности, прежде всего, при техническом обслуживании труб:
- Ударопрочность у гофры-нержавейки низкая, и, если ее монтируют на участок, где риск механического повреждения высокий, придется защищать трубопровод специальным кожухом.
- В уходе такие трубы сложнее, чем гладкостенные: их трудно очистить от пыли, нужна щетка, а еще лучше – защитный экран, который убережет изделие от грязи.
- Внешне гофра выглядит непривлекательно, поэтому ее придется прятать, однако доступ к фитингам нужно оставить, а значит, смонтировать трубы монолитно уже не получится.
- Доступ к гофрированным трубам должен быть открытым, потому что фитинги нуждаются в обслуживании: регулярной проверке герметичности, подтяжке или замене вкладки и т.д.
Критерии выбора
Все нужные сведения об изделии находятся на маркировке, которая расположена не на самих трубах, поскольку гофрированная поверхность не позволяет нанести надписи, а на обертке бухты
Поэтому первое, на что стоит обратить внимание, — целостность тары
Гофру-нержавейку надо тщательно осмотреть, обращая внимание на следующие моменты:
- шаг — одинаков по всей длине, без повреждений;
- шов – обязательно ровный и нигде не нарушенный;
- на изделии не должно быть переломов, трещин и сколов.
Кроме того, гофру надо согнуть и разогнуть: если качественная, то вернется в прежнее положение.
При покупке большое значение имеет правильный расчет длины трубы, которая вычисляется с помощью данных о количестве теплоносителя на погонный метр.
Рекомендуем ознакомиться: Как правильно провести установку дымовой трубы в бане через потолок и крышу
| Диаметр изделия | Количество теплоносителя |
| 15 мм | 0,22 л |
| 20 мм | 0,45 л |
| 25 мм | 0,71 л |
| 32 мм | 0,98 л |
Что касается производителей, то большим доверием пользуются корейские бренды Lavita и Kofulso, продукция которых отлично показала себя на практике. Трубы Lavita дешевле Kofulso, но и качеством пониже. Считаются надежными и немецкие производители, однако их гофра-нержавейка очень дорогая.
Покупать трубы неизвестных фирм по удивительно низкой цене не рекомендуется, поскольку в них толщина стенки, скорее всего, значительно меньше, чем нужно.
Технология производства
Для производства гофротруб используется легированная сталь, в состав которой включены хром, никель для улучшения антикоррозийных свойств материала.
Технология производства выглядит так:
- Лист легированной стали разрезается на ряд длинных лент небольшой ширины, ленты погружаются на отдельный конвейер и поступают в другой цех.
- В другом цеху стальная лента подгибается с двух сторон. Края ленты соединяются друг с другом с помощью автоматической сварки. В результате мы получаем стандартную трубу без ребер жесткости.
- Для проверки качества сварки может использоваться специальная лазерная установка, которая оценивает характер рассеивания лазерных лучей — это позволяет установить наличие отверстий в детали.
- После этого труба пропускается через ряд валов различного диаметра, которые деформируют исходную деталь + формируют ребра жесткости.
- На завершающем этапе происходит термическая обработка детали с помощью специального станка или горелки. После остывания деталь нарезается на трубы нужной длины.
- В конце выполняется финальная проверка. Для этого края гофротрубы закрываются с помощью специальных «затычек». Потом детали помещается под воду на несколько минут — если за это время не произошло образование пузырьков воздуха, то это значит, что деталь обладает полной герметичностью.
Важные критерии выбора гофрированных труб
Обратите внимание на то, что маркировка гофрорукава нанесена только на упаковку, поэтому не стоит ее сразу выбрасывать. В случае рекламации она пригодится, вместе с чеком покупки
Редко, но бывают случаи, когда вместо оттоженной нержавеющей гофры продают материал, не прошедший термическую закалку. Качественные характеристики неоттоженной трубы ниже на порядок, как и цена, а выглядят они почти одинаково. Отличить их можно путем изгибания. После отжига гофра сгибается легко, сохраняя форму, она более эластичная. Для подтверждения лучше поинтересоваться, есть ли у продавца сертификат соответствия.
Критерии выбора гофрированных труб
Длина гофры в упаковке должна соответствовать обозначенной на упаковке. В том случае, если приобретают отрезок трубы, то ее края срезают ровно, под углом 90⁰. Срез под другим углом может повредить прокладку фитинга.
При внешнем осмотре поверхности, по всей длине, не должно быть видимых дефектов.
Проверьте комплектацию латунного фитинга. В комплект должны входить: корпус соединения, силиконовое кольцо-уплотнитель, латунное кольцо-зажим. Далее идет прокладка (силиконовое гребенчатое кольцо) и обжимная гайка.
Технические характеристики
Прочные и качественные трубы необходимы для обустройства систем газо- и водоснабжения. Изделия должны отличаться большим эксплуатационным сроком, а также стойкостью к различным разрушающим для материала факторам
Немаловажной характеристикой также выступает специфика монтажа, подключения и крепления
Основными отличительными характеристиками стальной продукции данного типа является гибкость в комплексе с высокими показателями прочности. Такие положительные особенности присущи всем гофрированным стальным трубам, вне зависимости от размеров, веса и диаметра продукции. За счет этих свойств в разы облегчается монтаж коммуникаций, а также увеличивается эксплуатационный срок изделия.
Производство нержавеющих гофрированных труб из стали началось в Японии. Оценив преимущества такой продукции, выпуском аналогичных товаров стали заниматься по всему миру. Лидирующие позиции в списке производителей сегодня занимают южнокорейские компании. Для изготовления труб согласно ГОСТ, используется высококачественная нержавеющая сталь, вне зависимости от типа изделия. Некоторая продукция проходит дополнительную термообработку, за счет которой продукция становится более мягкой, а значит – отожженная труба будет лучше гнуться.
Подобные изделия востребованы для обустройства сложных по конфигурации участков трассы коммуникаций, где присутствуют различные повороты и изгибы. Однако продукция отличается высокой стоимостью, за счет чего, при прокладке прямых трубопроводов ее использование будет нерациональным. Для таких работ используется неотожженная гофрированная труба, разница в цене на эту продукцию, в сравнении с отожженной, будет ощутимой, в особенности при обустройстве систем с большой протяженностью.
Исходя из конструктивных особенностей, гофротруба из металла представляет собой конструкцию, которая, за счет поперечного сечения разной величины имеет способность к изгибу без риска потери целостности. Сырье для изготовления подбирается исходя из определенных пропорций легирующих составляющих, среди которых стоит выделить углерод, хром и никель. Такой состав обеспечивает продукции уникальные свойства стойкости к коррозии.
Технология изготовления гибких труб заключается в следующих действиях:
- Ленту из нержавейки формуют в трубу.
- Полученное изделие сваривают на специальном оборудовании при температуре нагрева, составляющей около 1150°С.
- Контроль качества образованного шва. Мониторинг осуществляется путем оказания давления на изделие в жидкой среде.
- Придание изделию гофрированного вида осуществляется при воздействии на заготовку валов разного размера.
- Чтобы увеличить гибкость трубы, ее нужно подвергнуть термообработке.
- Готовую продукцию при помощи специального инструмента необходимо обрезать на фрагменты нужной длины.
- Последним этапом их сворачивают в бухты для дальнейшей транспортировки.
Классифицировать гофрированные нержавеющие трубы можно исходя из надежности и уровня рекомендуемой нагрузки
Принимая во внимание надежность гофротруб, стоит отметить, что они бывают разной степени прочности:
- Однослойные, которым присущ минимальный вес и максимальная гибкость. Подобные товары рекомендованы для прокладки водопровода, для применения в качестве оболочки для подведения газа и различной электропроводки.
- Двухслойные трубы имеют дополнительное армирование. Такая конфигурация позволяет использовать продукцию в областях, где существует риск повреждения коммуникаций. Специфика изделий, устойчивость к агрессивным химическим средам и механическому воздействию, позволяют эксплуатировать трубы при обустройстве водяной высоконапорной канализации, где требуется высокая водопропускная способность труб.
Исходя из стойкости к нагрузкам, продукцию можно разделить на следующие группы:
- Трубы легкой категории. Подобные изделия рекомендованы к установке в наружных конструкциях, поскольку не имеют высокого показателя стойкости к нагрузкам.
- Гофротрубы тяжелой категории – изделия допускаются к подземному монтажу, например, для водоснабжения. Трубы отличаются средним показателем устойчивости.
- Сверхтяжелые трубы – их использование возможно в системах с большим уровнем нагрузки на изделия.
