Виды гофрированных труб
Труба пластиковая гофрированная канализационная может использоваться в различных сферах, и неудивительно, что она пользуется такой популярностью.
Канализационная гофра привлекает своей ценой, простотой монтажа (нет необходимости в тяжелой специальной технике), а также длительным сроком эксплуатации.
Кроме того, внутренняя поверхность трубы идеально гладкая, за счет чего налет на ней образуется очень редко.
Внутренняя поверхность трубы — гладкая

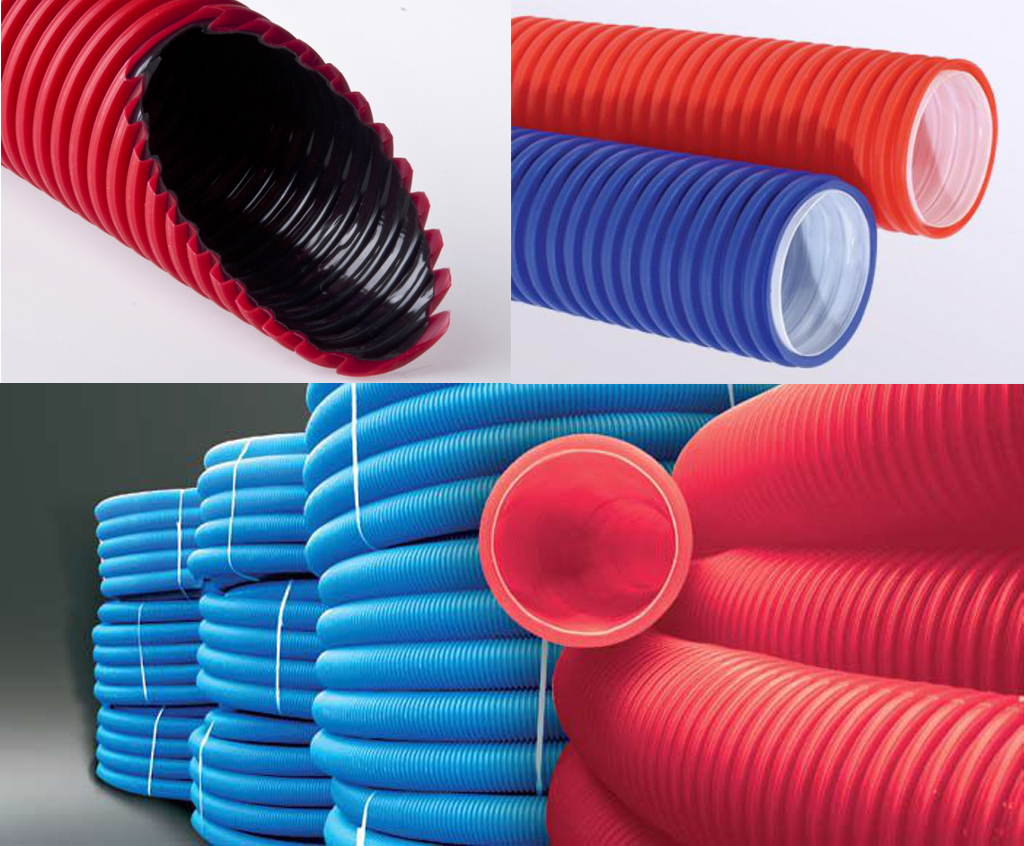

Современные производители предлагают потребителям несколько видов гофрированных труб, имеющих свои особенности и область применения.
- Электромонтажные — имеют среднюю степень гибкости и такие же показатели механической устойчивости.
- Однослойные — отличаются повышенной гибкостью и легкостью. Используются в качестве защиты газопровода или прокладки кабельных сетей, диаметр составляет 16-63 мм.
- Двухслойные шланги — используются в зонах высокого риска повреждения.
- Двухслойные трубы — характеризуются повышенной устойчивостью к воздействиям механического и химического характера. Диметр труб начинается от 50 мм.
Экономическая целесообразность применения труб КОРСИС.
Требования, обычно предъявляемые к любым канализационным трубопроводам:
- хорошие длительно обеспечиваемые гидравлические характеристики;
- устойчивость к внешним нагрузкам;
- долговременная герметичность соединений;
- оптимальная коррозионная и химическая стойкость;
- высокая стойкость к истиранию;
- низкая зарастаемость различными типами отложений;
- простой и быстрый монтаж;
- конкурентоспособная цена в сравнении с другими материалами.
Материал и тип трубы должны соответствовать условиям, предусмотренным проектом. В первую очередь это относится кгидравлическим характеристикам, внешнему диаметру и к значению коэффициента шероховатости. Стойкость к химическомуагрессивному воздействию и истиранию должна оцениваться с учетом свойств сточных вод. Непроницаемость системы труб должна быть двусторонней: многие проблемы, имеющиеся в существующих канализационных коллекторах и наносящие ущербочистительным станциям, вызываются проникновением грунтовых вод в местах соединений. Отсутствие герметичности, в основном,связано с неправильной установкой трубы, хотя причиной этого могут также быть неправильные конструкция соединения или тип используемого уплотнения.
При анализе экономической целесообразности применения труб из полиэтилена, нужно отметить, что значительно важнее непросто делать сравнительные оценки затрат на прокладку трубопровода, а рассматривать канализационный трубопровод в комплексе, включая в эти оценки перспективные затраты на техническое обслуживание и ремонт, а также срок службы, желательно не менее 50 лет.
При проектировании канализационных систем первостепенное значение, как правило, придается вопросам окончательной стоимости (под которой понимают совокупную стоимость материала, прокладки и эксплуатации) и долговечности при условии правильного обслуживания.
На этом основании разработчик проекта, заказчик, подрядчик и служба эксплуатации должны оптимизировать проект как единоецелое, состоящее из: анализа детальных схем сооружения, оптимального выбора материала, точного определения наиболееэкономичных и подходящих методов прокладки, технически и экономически эффективной установки, и, наконец, правильного режима эксплуатации.
Полиэтиленовая труба КОРСИС наилучшим образом отвечает всем указанным требованиям.
В каких случаях гофру можно не использовать
Гофра может не использоваться, если кабель прокладывается через стену, а не монтируется в нее. При работе перфоратором пользователю будет видно, где находится проводка, и он ее не зацепит. Кроме этого, от использования гофры можно отказаться, если проводка или кабель будет иметь самостоятельную защиту от различных воздействий.
Прокладка не обязательна в случаях, когда кабель не будет находиться под различными воздействиями в полости без влаги, пыли и механических воздействий. Это могут быть другие защитные элементы или коммуникации здания.
Также читайте:
Как правильно соединить металлопластиковые трубы
Этапы монтажа гофрированных труб
При укладке внутреннего трубопровода применяются стандартные методы: резиновый уплотнитель, фасонные элементы. Монтаж канализационных труб наружной системы предполагает копку траншеи. Основные этапы работ:
- подготовка участка;
- выемка грунта;
- монтаж трубопровода;
- обратная засыпка.
Участок очищается от сорной травы. Составляется план прокладки трубопровода, затем выполняется разметка площадки, для этого используют колья и веревку. Производится копка траншей. Их ширина определяется с учетом диаметра коммуникаций: между стенками канавы и трубой оставляют небольшое расстояние.
Во время копки траншеи предусматривается уклон. Величина данного параметра определяется в соответствии со СНиП. Если канава проходит возле дома, нужно отступить 20 см от стены. На дне траншеи обустраивается песчаная подушка. Затем раскладывают коммуникации, после чего можно переходить к их соединению. Если планируется использовать гофру, на канализационную трубу устанавливают уплотнитель (на второй виток). Участки трубопровода соединяют с помощью фасонных элементов. На последнем этапе производится засыпка песка (слой 10 см) и грунта.
О характеристиках гофрированной трубы дкс: двустенные пвх, пнд и другие
Жесткие двустенные трубы, сделанные из пластика или пропилена не выдержат физического давления как при горизонтальном смещении почвы, так и под вертикальном давлением. К варианту твердого типа относятся такие модели, которые лопаются или частично деформируются уже при 1% давления. Наполовину жесткие способны выдерживать 4% деформации и не ломаются при этом. Гибкая двустенная труба способна прогнутся и выдержать давление 5% на единицу длины. Прокладывая канализацию под грунтом учитывайте, как проходят грунтовые воды, какие в будущем постройки сместят слои почвы, ставятся ли сверху автомобили – деформация подземных каналов напрямую влияет на срок службы системы в целом.
По материалам классификация несложная – канализация жесткая делается из чугунного сплава, асбестовых или керамических каналов или вовсе выливается из бетона на длину. Плюсом керамических и асбестовых каналов является стойкость к агрессивной химии – на опасных производствах без них не обойтись. Внутренний слой у этого материала не вступает в реакции и не окисляется, а вот пластиковые каналы не выдержат и часа, химия быстро разъест. Но гибкий канал для слива воды из дом делается пластиковый или из схожих с ним материалов, здесь придется задуматься над проблемой выбора.

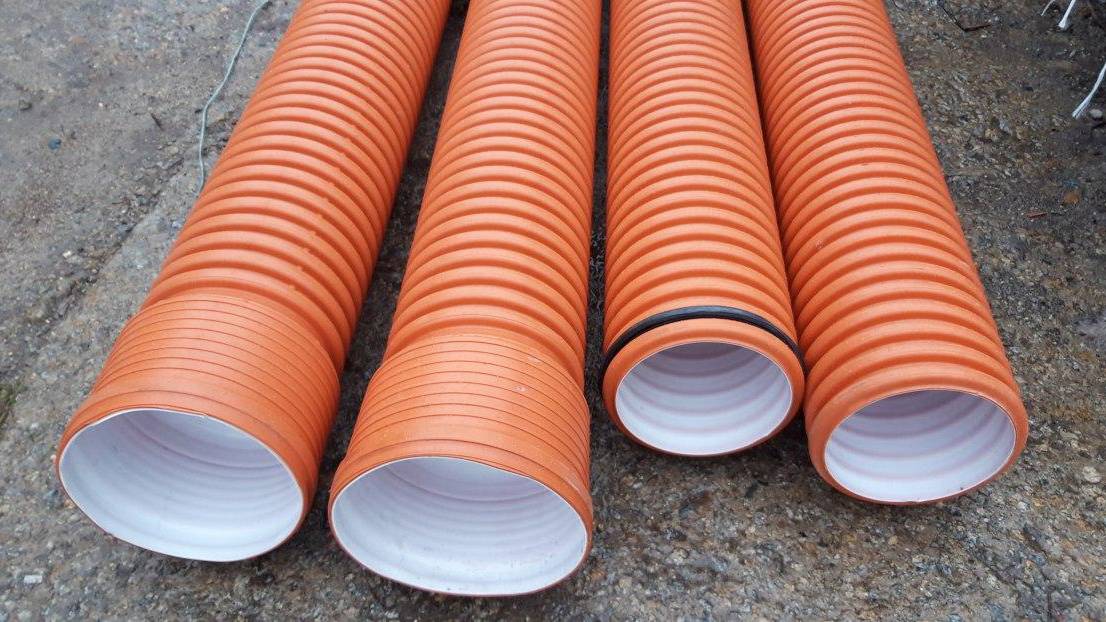

Трубы полипропиленовые гофрированные разных диаметров
Несмотря на такое обилие доступных материалов сейчас большинство коммуникаций прокладывается из пластика и используются для этого гибкие трубы для канализации. На первый взгляд кажется, что пластик материал хрупкий и надежнее поставить из чугуна или стали, но при условии, что монтаж выполнен по технологии, то пластиковые трубы прослужат не в пример дольше. Проблема металлических материалов в том, что они поддаются коррозии и с течением времени поверхность изнутри начинает отслаиваться и нарастать друг на друга. Поэтому лет через 20 после установки не удивляйтесь, что вода из раковины не уходит.
Пластиковая гофрированная труба практичнее иных вариантов с какой стороны на нее не посмотри и металлические варианты отходят на второй план постепенно. Среди пластиковых труб наиболее распространены ПВХ, сделанные из поливинилхлорида – сочетающие равно гибкость и прочность. Они отлично подходят для труб сточного канала, устойчивы к химии бытового уровня и не засоряются в течении многих десятилетий к ряду. К тому же такой гибкий трубопровод прост в монтаже и выгоден при покупке.
Трубы гофрированные ПНД
Главная EKF Electrotechnica Трубы гофрированные ПНД
Описание
Трубы гибкие гофрированные ПНД служат для одиночной прокладки в них скрытым, полускрытым, открытым способами в стационарных электроустановках бытового и аналогичного назначения, эксплуатируемых как внутри помещений, так и на открытом воздухе электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока величиной не более 1000 вольт и выполненных изолированными проводами. Преимущества: 1. Исполнение с зондом — облегченная протяжка кабеля после монтажа конструкции; исполнение без зонда — возможность использования многоразовой протяжки. 2. Простота и удобство монтажа при минимальном использовании аксессуаров. 3. Дополнительная защита кабеля от механических повреждений. 4. Материал трубы является отличным диэлектриком.
Номенклатура
| Изображение | Наименование | Внешний ∅ (D), мм | Внутренний диаметр d, мм | Масса нетто, м.п. |
| Труба гофр.ПНД с зондоцм d16мм (100м) | 16±0,4 | 10,7±0,3 | 0,033 | |
| Труба гофр.ПНД с зондом d20мм (100м) | 20±0,4 | 14,1±0,3 | 0,046 | |
| Труба гофр.ПНД с зондом d25мм (50м) | 25±0,4 | 18,3±0,4 | 0,058 t | |
| Труба гофр.ПНД с зондом d32мм (25м) | 32±0,4 | 24,3±0,4 | 0,092 | |
| Труба гофр.ПНД с зондом d40мм (15м) | 40±0,4 | 31,2±0,4 | 0,11 | |
| Труба гофр.ПНД с зондом d50мм (15м) | 50±0,5 | 39,6±0,4 | 0,16 | |
| Труба гофр.ПНД с зондом d63мм (15м) | 63±0,4 | 50,6±0,4 | 0,23 |
Технические характеристики
| Параметры | Значения |
| Степень защиты по ГОСТ 14254-96 | IP55 |
| Ударопрочность при -25 °С, Дж | не менее 0,5 |
| Тип материала | полиэтилен низкого давления ПНД |
| Цвет | RAL 7021 |
| Минимальный радиус изгиба | 3 диаметра |
| Контактируемые среды | невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ |
| «Температура монтажа», °С | от -40 до +90 |
| Диапазон рабочих температур, °С | от -40 до +45 |
| Упаковка | полиэтилен |
| Климатическое исполнение | УХЛ2 по ГОСТ 15150-69 |
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
1. При прокладке гофрированных труб EKF-Plast следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в трубе составляет 20 — 25 м с максимальным количеством правильно сопряженных 4 — 5 углов. При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать распаечные коробки на углах или наместах, близких к середине цельного отрезка трубы. Недопустима протяжка в одной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга. Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемуюпроводку на протяжении всего срока эксплуатации здания. При прокладке внутренних коммуникаций правила рекомендуют использовать крепежную клипсу соответствующего диаметра в соотношении 3 шт на 1 п. метр. 2. К осветительным приборам, как правило, подводится труба диаметром 16мм. К выключателям и розеткам подводится труба диаметром не менее 20мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осущест- вляется посредством трубы диаметром 25мм, причем желательно проложить еще и резервную трубу. Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32мм, причём также желательно проложить резервную трубу. Для осуществления соединений между этажами вместо дорогостоящей гладкой жесткой трубы часто используется гофрированная труба диаметром 40, 50 и 63м. Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16мм. Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 25мм Таблица выбора гофрированных труб в зависимости от количества проводов и размера сечения
| Площадь поперечного сечения провода, мм2 | Количество проводов, шт | Внешний диаметр трубы, мм |
| 0,5 | 2/3/4/5 | 16/16/20/20 |
| 2,5 | 2/3/4/5 | 16/16/20/25 |
| 4 | 2/3/4/5 | 20/20/25/25 |
| 6 | 2/3/4/5 | 20/25/32/32 |
| 10 | 2/3/4/5 | 25/32/32/40 |
| 16 | 2/3/4/5 | 32/32/40/40 |
| 25 | 2/3/4/5 | 32/40/50/50 |
| 35 | 2/3/4/5 | 40/50/50/63 |
| 50 | 2/3/4/5 | 50/50/63/63 |
| 70 | 2/3/4 | 50/63/63/td> |
| 95 | 2/3 | 63/63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.
Оставить заявку
Правила выбора
Чтобы гофрированные трубы прослужили длительное время, важно правильно подобрать изделия для тех или иных условий. Основными критериями выбора являются:
- вид труб;
- материал изготовления;
- размеры труб.
Основные виды труб
Основными разновидностями гофрированных труб являются:
- однослойные;
- двухслойные.
Однослойная труба отличается меньшей стоимостью и сниженным запасом прочности, так как подвержена механическим повреждениям. Использовать однослойные трубы рекомендуется для подключения сантехники и прокладки наружных трубопроводов.
Однослойная гофрированная труба
Двухслойная труба не подвержена механическим повреждениям, что значительно расширяет область ее использования. Высокий уровень прочности позволяет использовать ее для наружной канализации, для прокладки подземных трубопроводов, а также для прокладки под дорогами и иными аналогичными сооружениями.
Гофрированные трубы, состоящие из двух слоев материала
Специалисты рекомендуют использовать двухслойные трубы на всех участках канализационной сети. Это позволит в несколько раз увеличить запас прочности трубопровода в целом.
Преимущества и недостатки различных материалов, применяемых для изготовления труб
Различные виды гофрированных труб могут быть изготовлены:
- из поливинилхлорида (ПВХ). Такие изделия отличаются морозоустойчивостью, устойчивостью к агрессивным средам, негорючестью. Существенным недостатком ПВХ является подверженность высоким температурам. При достижении 60ºС изделия начинают деформироваться. Поливинилхлоридные трубы рекомендуется использовать для строительства наружной канализации, в том числе для прокладки трубопроводов на труднодоступных участках, под дорогами и иными объектами, в сейсмически активных зонах;
- из полиэтилена низкого давления (ПНД). Такие изделия не подвержены негативному воздействию высоких температур. Так же как ПВХ трубы, они устойчивы к различным химическим соединениям и обладают высоким запасом прочности. ПНД рекомендуется использовать для сооружения внутренней части канализационной системы, подключения септиков и иных очистительных сооружений, подключения сантехнического оборудования;
- из полипропилена (ПП). Полипропиленовые трубы отличаются повышенной механической прочностью при малых диаметрах. Именно по этой причине такая разновидность преимущественно используется для прокладки дренажных систем.
Подбор размеров
Как выбрать размеры? Наиболее существенным показателем является диаметр канализационных труб, который зависит от таких факторов, как:
- количество стоков, проходящих через систему;
- количество подключенного оборудования;
- длина сети канализации.
Чтобы не производить сложные расчеты, рекомендуется:
- посудомоечную, стиральную машины и иное аналогичное оборудование подключать трубами, диаметр которых составляет 25 мм;
- душевую кабину, раковины и умывальники, кухонную мойку, ванну присоединять с использованием труб диаметром 40 мм – 45 мм;
- общедомовые стояки принято сооружать из труб с диаметром 50 мм – 60 мм;
- уличная часть канализационной сети изготавливается из труб, имеющих диаметр 110 мм и более в зависимости от общего количества стоков.
В соответствии со стандартами (ГОСТ 51613, ГОСТ 14254, ТУ 2247 и так далее) гофрированные трубы выпускаются диаметром от 10 до 630 мм и могут иметь разное количество ребер жесткости, что и отражается на таком показателе, как прочность.
Области применения
Сразу же стоит отметить, что канализационные гофрированные трубы для наружной канализации выпускаются как отечественными, так и зарубежными компаниями производителями.
Причем основной материал хорошо зарекомендовал себя не только в частном строительстве, но и в производственных условиях.
Одним из популярных производителей на сегодня является «Корсис», эта фирма использует особую технологию изготовления, позаимствованную у итальянцев.
Трубы внешеней канализации «Корсис»
Что касается области применения, то она зависит от типа используемого материала для труб.
Например, гофрированные канализационные трубы из ПВХ являются универсальными, а значит, используются и в строительстве, и на производстве.
Допускается даже прокладка трубопровода под землей на определенной глубине.
Гофрированный шланг для канализации из ПНД может использоваться не только для систем водоотведения, но и для монтажа электрической проводки, систем дренажа.
Труба гофрированная ПНД
Если говорить в общем, об использовании труб из гофры для канализации, то это может быть:
- хозяйственно-бытовая канализация;
- водоотводящая система дождевых стоков;
- обеспечение проколов для естественных потоков воды через железную или автомобильную дорогу;
- продолжение дренажных канав;
- организация транспортировки других веществ;
- кабельная канализация.
Области применения гофрированных труб велики
2 Труба канализационная гибкая двухслойная гофрированная
Для обустройства магистралей отвода дождевых и грунтовых вод, а также систем внешней канализации обычно применяют именно такие изделия, которые изготавливаются по технологии соэкструзии двух стенок. В отличие от однослойных труб, имеющих диаметр до 160 мм, они характеризуются большими сечениями (200–850 мм).
Двухслойные изделия с гофрой допускается укладывать на серьезные глубины (до 15 метров), монтировать бестраншейным способом, а также в траншеи открытого типа. Если прокладка магистрали выполняется бестраншейным методом, переходы между отдельными частями трубопровода организуются посредством установки колодцев из железобетонного материала.
Так как двухслойные трубы не боятся химических воздействий, они без проблем могут транспортировать любые хозяйственно-бытовые и большинство промышленных стоков. А гладкая внутренняя поверхность конструкций позволяет прокладывать канализацию с объективно незначительным уклоном (опасность появления засоров и скопления мусора в трубах минимальная).
Еще одно достоинство гофрированных труб заключается в том, что они великолепно переносят и низкие, и высокие температуры. За счет этого их эксплуатация в качестве наружных систем в суровом климате с большими минусовыми или плюсовыми температурами не вызывает никаких проблем.
Что такое унитазная гофра и зачем она нужна
Основная функция гибкой трубы – удаление канализационных стоков во внутреннюю систему. Она соединяется с выпускным патрубком унитаза и центральным стояком. Задача – обеспечение слива воды (отходов) без засорения трубопровода. Это происходит при наличии двух факторов – достаточного напора во время смыва и соблюдения угла наклона гофры на унитазе относительно входного отверстия стояка.
Преимущества гибкой гофры для унитаза:
- Относительная простота монтажа. Можно регулировать расстояние от выпускного патрубка до стояка. Это упрощает самостоятельную установку.
- Герметичность. Надежность присоединения обеспечивается конструкцией манжет, наружных и внутренних.
- Относительно простая замена. Для демонтажа необязательно снимать унитаз. Гибкую гофру можно сжать, после чего снять ее.
Важно обеспечить правильный монтаж и соблюдать правила обслуживания. После установки должен быть свободный доступ к гофрированной трубе для унитаза для проверки целостности, проведения ремонтных работ в туалете
Когда нужна замена гофры
Главная причина необходимости замены – повреждение оболочки, что приводит к разгерметизации системы. Первый признак – появление неприятного запаха, влаги под гофрированным соединением. Такое происходит из-за неправильного обслуживания или монтажа. В последнем случае после установки на поверхности гофры возникает натяжение, что впоследствии приводит к появлению разрывов, трещин. Другие причины необходимости заменить гофрированный патрубок:
- Осевое смещение между выпускным патрубком и входом в центральный стояк. Из-за особенностей конструкции изгиб гофры для подключения унитаза может составлять 45-90°. Однако это может привести к появлению засоров. Выход – постепенно переставлять
- унитазную чашу, чтобы уменьшить осевое смещение.
- Внешнее воздействие. Это могут быть трубы канализационной системы, другие компоненты, давящие на поверхность гофрированного соединения. Следствие – появление механических повреждений.
- Провисание. Это формирует неправильный угол наклона, из-за чего сток будет скапливаться в самой низкой точке.
- Плохой смыв. Вода уходит очень медленно.
Срок службы полимерной гофры – до 20 лет. Постепенно пластик становится жесткий, что делает его хрупким, восприимчивым ко внешним воздействиям. Причина – относительно небольшая толщина стенок. Она меньше, чем в обыкновенных, гладких, пластиковых трубах.
Преимущества
Выпускаемые многими отечественными и зарубежными производителями гофротрубы для канализации имеют следующие особенности:
- В отличие от металлов обладают высокой химической и коррозионной стойкостью к воде и агрессивным химическим веществам (кислотам, щелочам, растворам солей, продуктам нефтепереработки).
- Эксплуатируются в широком диапазоне температур.
- Устойчивы к биологическому воздействию и минеральным отложениям, на внутренних стенках не образуется известковый налет.
- Форма изготовления в виде жесткого гофрирования придает изделиям прочность, превышающую значения у всех полимерных, асбестоцементных, бетонных, керамических аналогов при одинаковой площади сечения, и уступающую по показателям только металлам.
- Стойки к механическому истиранию внутренних и наружных стенок.
- Производитель выпускает широкий ряд муфт и фитингов, обеспечивающих удобное соединение элементов трубопровода при изменении направления и подключении отдельных ветвей, перехода с одного диаметра на другой, подсоединение трубопроводных линий из других материалов отличного диаметра.
- Благодаря малому весу, гофротрубы легче и проще монтировать, чем аналогичные изделия из других материалов.
- Материалы изготовления (полиэтилен и полипропилен) обладают высокой ударопрочностью и устойчивостью к деформации, наряду с высокой кольцевой жесткостью они эластичны и не разрушаются при сдавливании.
Производители
- Основные размеры труб составляют: в длину 6 или 12 м, стандартный диаметр 110 — 1200 мм, встречаются высокопрочные изделия диаметром 2400 мм (Корсис АРМ). Благодаря обширному ряду размерных параметров, гофротрубы широко используют во многих отраслях народного хозяйства, в строительной сфере и быту.
- При двухслойной структуре гладкая внутренняя стенка оказывает минимальное гидравлическое сопротивление канализационным стокам — это улучшает проходимость и позволяет избежать засоров.
- Область применения гофрированных труб намного выше, чем у гладких, в бытовом хозяйстве с их помощью делают водозаборные и дренажные колодцы, накопительные канализационные ямы, технические и смотровые колодцы, реанимируют бетонные колодезные кольца, во всех приведенных случаях используют изделия большого диаметра от 500 мм. Недорогие двухслойные изделия диаметром 110, 160 или 200 мм применяют для устройства обычной, стоковой и ливневой канализации, изделия с перфорацией используют для укладки в дренажные поля.
- Отечественный и зарубежный производитель указывает сроки службы своей продукции 50 лет и больше.
К недостаткам гофротруб относят низкую устойчивость внутренних стенок к ультрафиолету (при длительном хранении трубы с торцов закрывают защитными крышками), недостаточную термостойкость изделий из полиэтилена, сужающую сферы их использования. И, пожалуй, главными недостатками, ограничивающими широкое применение гофротруб в быту, является высокая цена популярных брендов, почти в два раза выше гладкостенных изделий, а также сложность раструбного соединения на резиновые кольца, требующая приложения значительных механических усилий и специального оборудования.

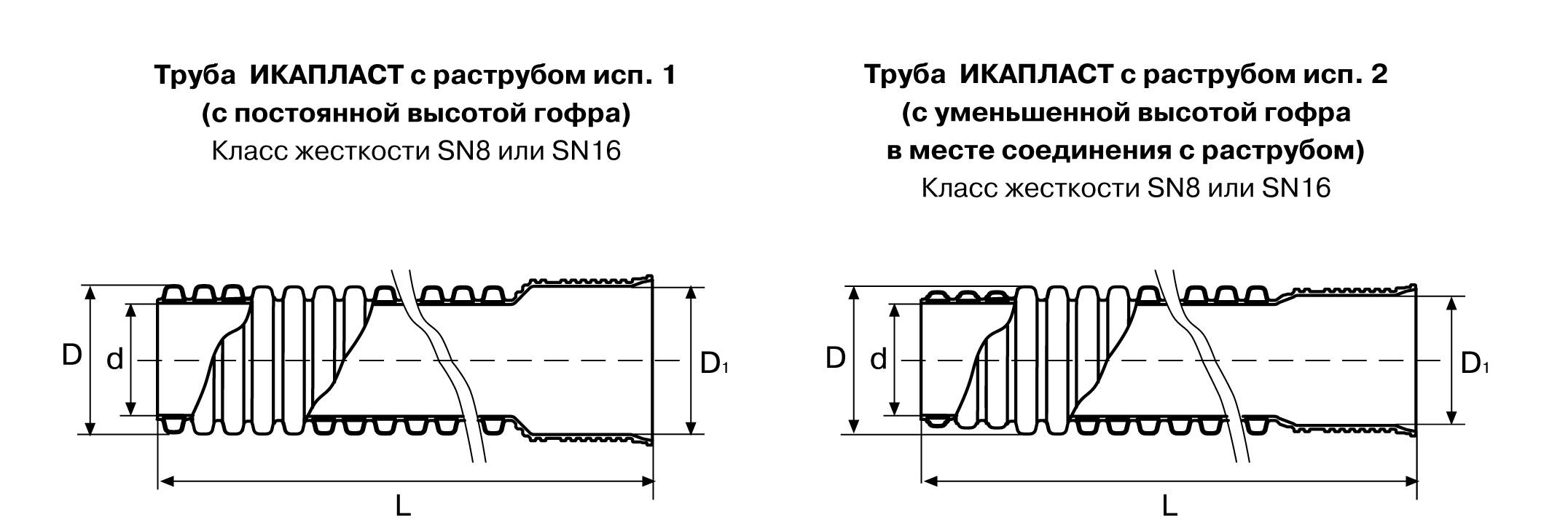

Сечение и схема стыковки гофротрубы
