Гофра для вытяжки алюминиевая: размеры и диаметры

Правила ухода за воздуховодами. Необходимость в замене гофротрубы для вытяжки

Гладкостенные пластиковые трубы легко поддаются чистке, особенно если конструкция воздуховода состоит из нескольких секций небольшой длины и диаметром гофры от 100 мм (чтобы внутрь свободно проходила рука). Секции разбираются, очищаются от грязи, после чего устанавливаются на прежнее место. Сложнее дело обстоит с алюминиевой гофрой, имеющей рельефную поверхность. В складках конструкции в течение длительного времени скапливается жир, сажа, нагар и грязь. Их очень сложно удалить, поэтому проще приобрести новый гофрированный воздуховод для вентиляции и установить его. Как это сделать, мы подробно рассмотрели в статье.

Как установить гофру на вытяжку на кухне

Выполнить монтаж гофрированной трубы для кухонной вытяжки может любой человек. Для этого необходим минимальный набор инструментов и совсем немного времени. В некоторых случаях установка занимает более 1 часа. Ниже мы рассмотрим, что нужно для установки гофры, и детально опишем сам процесс её монтажа.

Для создания воздуховода между кухонной вытяжкой и общедомовой вентиляционной системой вам понадобится:

гофрированная труба с диаметром, соответствующим размеру патрубков на вытяжке и вентиляционной решётке;
два хомута (металл или пластик);
вентрешётка с патрубком;
переходник;
новосёлы с саморезами;
герметик и алюминиевый скотч (при необходимости);
крестовая отвёртка;
пассатижи;
ножницы или обойный нож.

Пошаговая инструкция по установке гофры на вытяжку

Как вы увидите из пошаговой инструкции, установить гофру на вытяжку и подсоединить её к вентиляционной системе по силам любому человеку. Для этого нужно иметь минимальные навыки работы с отвёрткой.

Советы и рекомендации, необходимые для процесса установки и покупки гофры под вытяжку

Конечный результат монтажных работ – это безукоризненное функционирование всей вентиляционной системы. Для его достижения специалисты рекомендуют придерживаться ряда правил:

Если установить слишком узкую трубу она будет создавать большую нагрузку на вентилятор

В тех случаях, когда отверстие вентиляции расположено на значительном расстоянии от вытяжки, трубу лучше размещать под самым потолком, что позволит исключить наличие острых углов в конструкции и, как следствие, обеспечит надежную и эффективную работу системы. Скрывать такую конструкцию лучше под навесным потолком.
Нужно ответственно подойти к выбору диаметра гофры: узкая труба приведет к большей нагрузке на вентилятор и ухудшит его работу.
Для круглых вытяжек нецелесообразно покупать трубу с прямоугольным сечением. Это негативно скажется на эффективности работы системы и потребует установки дополнительных переходников, которые, в свою очередь, также снизят проходимость воздуховода.
Алюминиевая гофра – универсальный материал, так как можно не опасаться за перегрев трубы. Ее можно использовать для каналов оттока продуктов сгорания при установке газовых водонагревательных колонок или котлов отопления. При этом сами нагревательные приборы будут работать долго и эффективно.
Трубы из стали применяют при обустройстве каминов, печей или других отопительных систем.
На покупке трубы не стоит экономить. Чем качественней продукт, тем дольше будет работать вентиляционная система.
Неправильная работа отводной трубы из некачественного материала может способствовать попаданию угарного газа в квартиру и повлечь за собой печальные последствия.
Длина воздуховода должна быть не более 3 м, а ее изгибы не должны превышать 90°.

Лучше отдать предпочтение гофре из алюминия, потому что она универсальна

Устройство и назначение воздуховода

Главными задачами воздуховода является вывод из помещения вредных веществ и неприятных запахов, а так же обновление свежего воздуха. Для этого в многоэтажных домах обустраивается вентиляционная шахта, в которую сходятся вытяжки из квартир. В частных домах вывод трубы для вентиляции жилого помещения осуществляется сквозь стену на улицу.

В домах проблема с обустройством воздуховода возникает редко, поскольку расстановка кухонных приборов, сантехники и т.д. обычно вносится в план до начала строительства. Благодаря такому подходу обеспечивается кратчайший путь от кухонной вытяжки к выводу на улицу.

Задача кухонной вытяжки удалять из помещения неприятные запахи и вредные вещества

В квартирах ситуация может быть противоположной. Далеко не всегда есть возможность установить плиту прямо под вентиляционным каналом.

Поэтому для обустройства качественной вентиляции понадобится труба на вытяжку на кухню.

Не смотря на то, что пластиковые или гофрированные трубы помогают решить задачу установки кухонной вытяжки, нужно стараться установить ее как можно ближе к вводу в шахту. Эффективность работы вытяжного устройства обратно пропорционально длине трубы и количеству изгибов на ней.

Правила выбора и монтажа рукава для вытяжки

Чтобы вытяжка служила максимально долго и полноценно выполняла свою функцию, нужно учитывать ряд правил при ее обустройстве.

Вариант подключения гофрированной трубы от вытяжки к вентиляционному каналу

Пренебрежение хотя бы одним из них может привести к появлению шумов, засорам вентиляционного канала и, даже, быстрому выходу из строя самого оборудования.

Первое, на что нужно обратить внимание – это диаметр трубы. Рукав, соединяющий вытяжной агрегат с дымовентиляционной шахтой, должен соответствовать диаметру выходного отверстия из самого агрегата

Если труба будет меньше, чем выходной штуцер, она будет негативно влиять на проходимость газов, создавать шумы и значительно осложнять работу двигателя агрегата. Это может привести не только к плохой работе системы, но и к выходу из строя двигателя за счет высокой нагрузки. Сечение трубы должно соответствовать форме выходного штуцера. Если вывод из вытяжки круглый, не стоит крепить к нему квадратную трубу. Это создаст дополнительные сложности при проходе среды. Длинна рукава, соединяющего вытяжку с шахтой, не должна превышать 3 метров. Каждый дополнительный метр рукава будет снижать КПД системы на 10%. При монтаже вентиляционного рукава нужно стараться минимизировать количество изгибов. Каждый поворот рукава на 90º снижает качество работы системы на 10%. При монтаже вентиляции не допускается загибать трубу на угол меньше 90º. Система с такими загибами может оказаться вообще недееспособной, поскольку будет провоцировать неправильное движение воздуха и создавать непомерную нагрузку на двигатель.
С целью предотвращения попадания в жилое помещение вредных паров из вентиляционной шахты, в систему стоит вмонтировать обратный клапан. Для этой цели можно использовать пленчатый, или клапан с пластмассовым диском на оси. Клапан должен быть установлен в вертикальном положении.

Чтобы избежать проблем и недоразумений при выборе рукава для кухонной вытяжки, лучше приобретать вытяжку и трубы в комплекте.

В этом случае специалист-консультант поможет подобрать вам наиболее оптимальное изделие, которое обеспечит полноценное и долговечное функционирование всего механизма.

Как увеличить длину гофротрубы для вытяжки при несоответствии размеров

Часто случается, что длины гофры не хватает и её нужно увеличить. Проблема заключается в том, что гофра достаточно плохо переносит механическое воздействие. Для «наращивания» гофры нам потребуются тонкие алюминиевые листы шириной примерно 5 см, длина подбирается в зависимости от диаметра.

Листы сворачиваются в кольцо таким образом, чтобы они свободно проходили в гофру, стыки соединяются клёпкамиКольцо вставляется в гофру, которую необходимо прижать к кольцу

Предварительно края кольца важно подогнуть внутрь, чтобы повысить прочность и исключить его деформацию при сжатии. В итоге должно получиться некоторое сужение диаметра гофры, чего будет достаточно чтобы вдеть один конец в другой

В итоге должно получиться некоторое сужение диаметра гофры, чего будет достаточно чтобы вдеть один конец в другой

В итоге должно получиться некоторое сужение диаметра гофры, чего будет достаточно чтобы вдеть один конец в другой.

Место соединения также можно поджать и закрепить малярным скотчем, либо медным проводом произвести скрутку

Гофрированная труба и сфера её применения

Гофра представляет собой шланг или трубу, способную растягиваться, сжиматься и поворачиваться в любых направлениях без ущерба для внутреннего диаметра. Она состоит из каркаса, обычно из проволоки, и оболочки из ПВХ, стальной или алюминиевой фольги и прочих материалов. Её используют для устройства различных инженерных систем: водоснабжение, обогрев, газовые коммуникации, тёплые полы, вентиляция и т.д. В быту гофрированная труба в основном используется для соединения кухонной вытяжки с общедомовой системой вентиляции. Во многом благодаря гофре, из кухни выводятся различные запахи и пары, которые образуются в процессе приготовления пищи.

Гофрированная труба нужна для отвода пара, запахов и продуктов горения в вентиляционный каналФОТО: mssupply.com

Что такое гофра и зачем она нужна для вытяжных устройств

Гофрированная труба — важный элемент кухонной вытяжки проточного типа. В таком устройстве попавшие в купол дым, пар и копоть от плиты выводятся из помещения в общедомовую вентиляцию или на улицу. Гофра соединяет вытяжное устройство с отверстием выхода загрязненного воздуха.

Не всегда проем вентиляционной шахты или стена, в которой можно сделать выводящее отверстие, находится рядом с плитой. Чтобы протянуть воздуховод от вытяжного устройства, иногда необходимо преодолеть углы, обойти трубы или другие препятствия. Справиться с этим под силу только прочной, но при этом гибкой гофрированной трубе.

Гофру можно согнуть нужное количество раз, вытянуть или сжать, и она сохранит свою конфигурацию. Пространство внутри трубы не будет перекрыто или сужено, создавая дополнительное сопротивление воздуха и требуя увеличения мощности вытяжки.

Разновидности изделий

Оптимальным и удобным решением для кухни при подсоединении вытяжки к системе вентиляции считается применение гофрированной трубы. Для того чтобы не запутаться в разнообразии продукции и приобрести наиболее подходящее изделие, нужно определиться с размером и диаметром гофры для вытяжки.

Конструкции популярны как среди домашних мастеров, так и профессиональных строителей. Это важная деталь при оборудовании коммуникаций. Ее востребованность объясняется высокой прочностью, длительным эксплуатационным периодом и широким ассортиментом размеров и материалов.

Изделия бывают прямоугольной и круглой формы. Последнюю зачастую используют для вытяжки. Прямоугольные конструкции нередко применяются в промышленных помещениях. В строительных магазинах можно встретить гофрированные трубы, сделанные из следующих материалов:

нержавейка;
текстиль;
ПВХ;
оцинкованная сталь;
алюминий;
полиэтилен.

https://youtube.com/watch?v=u6K1O6EISXg

По способу производства все трубы делятся на два вида:

Каркасные — представлены в виде каркаса из металла, который сверху обтягивается пленкой или фольгой. Их еще именуют гибкими воздуховодами. Изделия имеют свойство принимать первоначальную форму после растяжения по всей длине без каких-либо деформаций.
Спирально-навивные — изготавливают из металлических лент. Конструкцию считают наполовину гибкой: ее можно растянуть в несколько раз, но принять первичную форму она не сможет. Требуются усилия, чтобы вернуть трубу в первоначальное состояние, однако деформационные следы все равно будут заметны.

Основные параметры гофрированной трубы для вентиляции, на которые нужно обратить внимание

Отправляясь выбирать гофрированные воздуховоды для вентиляции, необходимо учитывать два основных параметра: диаметр и длину. Первый показатель определяют по выходному отверстию на вытяжке, а для вывода трубы в общедомовую вентиляцию можно воспользоваться специальной решёткой с переходником. Неправильно подобранный воздуховод увеличит нагрузку на вытяжку, снизит КПД и повысит уровень шума. Производители предлагают 4 основных размера гофры для вытяжки с диаметром — 100, 120, 125 и 150 мм. Существуют гофрированные трубы и других диаметров, но наиболее используемые — 100 и 120 мм.

Что касается длины гофротрубы для вентиляции, то в основном выпускаются воздуховоды 1 и 3 м. Чтобы выбрать подходящую гофру, необходимо замерить расстояние от вытяжки до вентиляции с учётом всех углов и планируемых поворотов. К получившемуся значению нужно прибавить 10-15% и выйдет необходимая длина трубы.

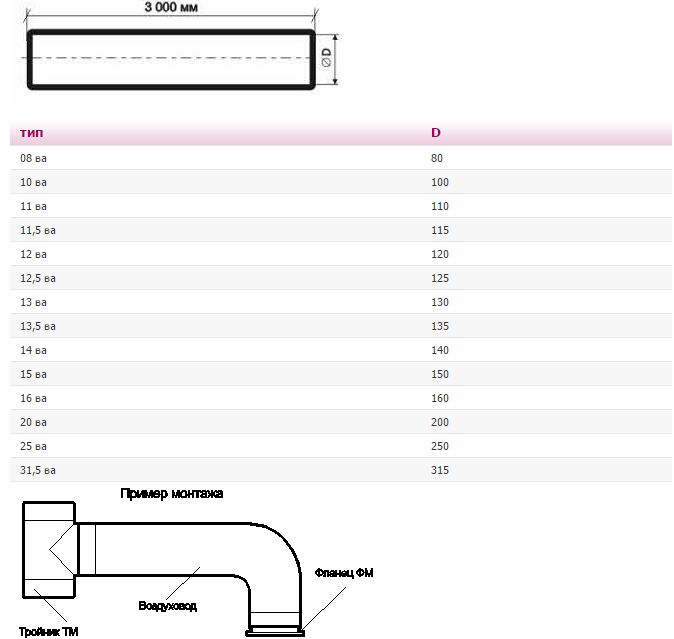

Размеры и диаметры алюминиевой гофры

Алюминиевая гофра может иметь различные диаметры, которые зависят от условий эксплуатации и требований к системе вентиляции. Чаще всего встречаются гофры с диаметрами 100, 125, 150, 160, 200 и 250 мм.

При выборе диаметра алюминиевой гофры необходимо учитывать объем воздуха, который будет пропускаться через систему вентиляции. Чем больше диаметр гофры, тем больше воздуха она способна пропустить.

Для разных типов помещений подходят разные диаметры гофры. Например, для кухонь и санузлов обычно используют гофры диаметром 100-125 мм. Для больших помещений, таких как спортзалы или производственные цехи, рекомендуется выбирать гофры большего диаметра – 150-250 мм.

При установке алюминиевой гофры необходимо также учесть длину и форму трассы системы вентиляции. Гофра должна иметь достаточную гибкость и длину, чтобы удовлетворить требованиям проекта.

В зависимости от потребностей и требований, алюминиевая гофра может быть изготовлена на заказ с нужными диаметрами и размерами. Это позволяет создать подходящую систему вентиляции для любого объекта.

Установка

Как подобрать размер

Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.

В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.

Как закрепить гофру на вытяжку

Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:

гофротруба саморезы хомуты для фиксации рукава или мягкая проволока решётка под вентиляцию или переходник силиконовый герметик переходники, не нашлась гофра подходящего размера

Как крепить гофру к вытяжке, после того как все инструменты готовы:

Перед работой следует прочистить вентиляцию в квартире Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей. С помощью герметика смажьте горловину вытяжки Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой. Необходимо проложить так до конца отверстия вентиляции Зафиксируйте саморезами решётку под вентиляцию После чего надевайте гофру с герметиком Закрепите работу хомутом Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.

СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.

Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.

Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку. Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.

Для чего нужен монтаж гофры на вытяжку

Разновидности вытяжек – можно ли обойтись без гофры?

На современном рынке огромное многообразие вытяжек, они отличаются не только широчайшим спектром дизайна: от добротной классики до футуристичного хайтека, но и мощностью, которую имеет смысл правильно подбирать в зависимости от площади или даже объема кухни. Если маломощный прибор вполне справится со своей задачей на кухне в «хрущевке», то покупать его же для современной квартиры-студии – пустая трата денег. Нежеланные запахи и копоть будут вам обеспечены.

Кроме того, кухонные «спасатели» принципиально отличаются принципом работы. Их два: есть вытяжки проточные, а есть циркуляционные. Про проточные поговорим чуть позже, сначала коснемся циркуляционных. С ними довольно просто. Это автономный прибор, который, по сути, «гоняет» воздух в помещении по кругу, очищая его через свой внутренний фильтр. Достаточно подобрать подходящую по стилю вытяжку, подключить к сети и пользоваться. Впрочем, специалисты указывают и на существенные недостатки этого типа:

высокие требования к уходу – саму вытяжку и фильтр необходимо часто чистить;по мере загрязнения фильтра со своими функциями вытяжка справляется все хуже;не подходит для больших помещений.

Основное же достоинство одно – нет пресловутой трубы из гофрированной алюминиевой фольги, которая омрачает радость от тщательно выверенного кухонного дизайна. Проточная вытяжка как раз нуждается в подобной конструкции, поскольку, всасывая воздух, она выводит его в вентиляцию, делая очистку более эффективной.

Виды вытяжных устройств

Телескопические встраиваемые приборы мощнее плоских устройств. Они оснащены выдвижной кареткой, что увеличивает площадь всасывания воздуха и повышает эффективность. Встраиваемые приборы подходят к любому интерьеру, но стоят они дороже плоских устройств. Купольные и декоративные приборы – самые мощные. Они имеют много дополнительных полезных опций, включая таймер, автоматическое отключение, интенсивный режим работы, периметрическое всасывание и др. могут быть оборудованы дисплеем, сенсорным или кнопочным управлением, галогенным освещением, шумопоглощающими блоками и другими новейшими усовершенствованиями. Такое оборудование подойдет для больших кухонь, в которых часто готовят. К другим достоинствам купольных и декоративных вытяжек можно отнести низкий уровень шума, разнообразный дизайн, широкий ценовой диапазон.

Преимущества и недостатки алюминиевых гофрированных труб

Гофротрубы из алюминия довольно популярны у потребителей. Устанавливаются они в разных помещениях – от кухонь до складов.

Это объясняется большим количеством преимуществ, которыми обладают воздуховоды из алюминиевых гофрированных труб:

алюминий – антикоррозийный материал, появление ржавчины исключено даже при высокой влажности, что значительно продлевает срок эксплуатации;
для монтажа достаточно использовать обычные муфты, в дорогостоящих отводах нет необходимости (при желании поставить можно);
экономия на материалах – алюминиевые гофротрубы стоят недорого (например, трубы из нержавеющей стали в 6-7 раз дороже), к тому же даже небольшим куском трубы можно протянуть длинный участок воздуховода;
не требуется установка жесткого каркаса – прочность материала допускает крепление к стенам без дополнительных усиливающих конструкций, обычно достаточно закрепить одним саморезом простой хомут;
упрощенный процесс монтажа – малый вес конструкции, простота креплений позволяет установить всю систему даже начинающему мастеру без опыта работ, нарезка участков осуществляется простыми ножницами;
гофротрубы не требуют дополнительного заземления;
алюминиевая основа устойчива к воздействию окружающий среды (резкий перепад температур, влажность и т. п.).

Гибкость и способность к растягиванию снижают возможность нарушить целостность материала при установке. Обычно гофротрубы выпускаются круглыми.

Для соединения с квадратными или прямоугольными воздуховодами разработаны специальные переходники.

Многие считают внешний вид изделий достаточно эстетичным, поэтому не прибегают к маскировке и дополнительному декору, хотя при необходимости можно спрятать все элементы.

Минусов у конструкций из гофрированного алюминия немного. Воздуховод уязвим для механического воздействия, устранить вмятины на корпусе алюминиевой трубы невозможно.

Чтобы избежать повреждений, его устанавливают аккуратно, растягивают трубу непосредственно перед креплением.

Еще один минус – поддержание чистоты. Алюминиевые гофрированные трубы трудно мыть. Грязь забивается в самые мелкие складки. Однако своевременная чистка и специальные химические средства помогут справиться с данной проблемой.

Металлическая гофрированная труба: преимущества и недостатки

Алюминиевые, оцинкованные гофры или трубы из нержавеющей стали используют для обустройства воздуховодов как в промышленности, так и в бытовых условиях. Это обусловлено надежностью и прочностью металла.

Гофротрубы из металла прочные, долговечные, устойчивые к химическим воздействиям и недорого стоят

Самый популярный из металлов в перечне гофрированных труб – алюминий, что достигается благодаря его высокой стойкости к температурным перепадам. Он выдерживает мороз -30 °C, не горит и не плавится даже при +250 °C. Это главное преимущество, допускающее использование гофры для газовой колонки, но не единственное. Другие достоинства материала приведены ниже:

прочность и стойкость к химическим воздействиям;
отличные аэродинамические свойства;
простота установки, достигаемая благодаря гибкости и возможности растянуть трубу на нужную длину;
легкость кроя, так как нужную длину можно отрезать обычными ножницами;
широкий выбор диаметра нужной модели (диапазон составляет от 100 до 150 мм);
долговечность;
не требует дополнительной защиты от внешних воздействий даже на лицевой стороне;
приемлемая цена.

Среди недостатков воздуховодов из нержавейки и алюминия следует отметить:

Из-за легкости металлические гофротрубы подвержены образованию вмятин

броский и грубый внешний вид;
чрезмерную легкость, которая приводит к образованию вмятин во время монтажа;
невозможность вернуть первоначальную форму после растягивания трубы, что требует особой аккуратности;
трудности в мытье из-за множественных складок на гофре;
невозможность демонтажа, поскольку может нарушиться герметичность.

Как спрятать гофру от вытяжки на кухне

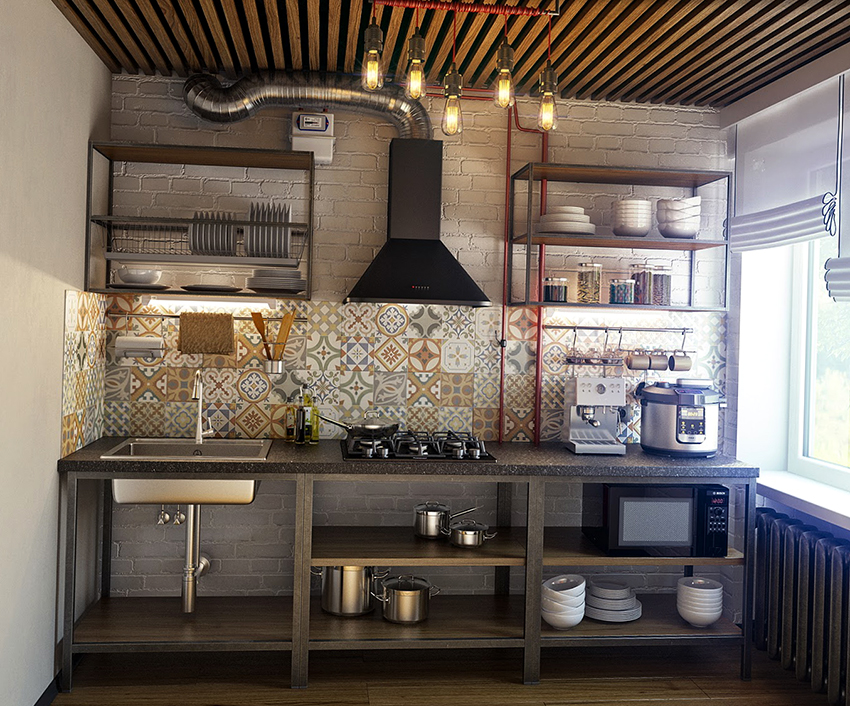

Рассмотрим, как можно спрятать вытяжную трубу на кухне. На фото представлен один из вариантов маскировки воздуховода. Для этих целей используют короба из гипсокартона либо пластика. В первом случае нужно изготовить каркас из профилей, после чего обшить листами ГКЛ. Пластиковую конструкцию можно приобрести в строительном магазине.

Воздуховод в навесном шкафу

Также воздуховод можно спрятать внутри навесных секций кухонных шкафов, предварительно сделав отверстия для гофры соответствующего диаметра. Если между потолком и навесной стенкой есть расстояние, достаточное для установки трубы, её можно проложить сверху.

Определение правильного диаметра гофры

Для определения правильного диаметра гофры можно учесть несколько факторов.

1. Размер вытяжного отверстия

Первым шагом следует измерить размер вытяжного отверстия на кухне. Обычно оно составляет 120 мм, но некоторые производители могут использовать другие размеры, поэтому рекомендуется убедиться в этом перед выбором гофры.

2. Пропускная способность системы

Второй фактор, который следует учесть при выборе диаметра гофры, — это пропускная способность системы вытяжки. Она определяется производительностью вентилятора и длиной трубы вытяжной системы. Чем громоздкий или длиннее труба, тем больше диаметр гофры нужен для обеспечения свободного и эффективного потока воздуха.

3. Ограничения пространства

Третьим фактором, который может повлиять на выбор диаметра гофры, — это ограничения пространства. Если у вас есть ограниченное пространство для установки системы вытяжки, вам может потребоваться выбрать более узкий диаметр гофры, чтобы уместиться. В таком случае, однако, стоит учесть, что это может привести к снижению пропускной способности системы и, возможно, к снижению ее эффективности.

Итак, при выборе правильного диаметра гофры для вытяжки на кухне 120 мм, следует учесть размер вытяжного отверстия, пропускную способность системы и ограничения пространства. Консультация с профессионалом или специалистом по вентиляционным системам также может помочь принять более информированное решение.

Пластиковые фасонные элементы

Вентиляционные системы от вытяжных шкафов до колодцев имеют различную геометрию и топологию, что обусловлено индивидуальным подходом к планированию кухни. По этой причине практически для каждой формы пластикового воздуховода существуют специальные компоненты.

Каналы представляют собой прямые, прямоугольные или круглые элементы воздуховодов. Их типичная длина составляет 0,35, 0,5, 1, 1,5 и 2 метра.

Если необходим прямой элемент длиной более двух метров, его собирают из нескольких элементов стандартной длины с помощью специальных соединителей пластиковых каналов.

Таким образом, длина отрезка не увеличивается за счет размера соединителя.

Другим необходимым элементом является изгиб, с помощью которого проводник сгибается под углом 90 или 45 градусов. Для прямоугольных проводников различают элементы для горизонтальных и вертикальных изгибов.

Для изгибов под углами, которые не кратны 45 градусам, используется так называемый диагональный изгиб. В зависимости от требуемого угла, одна сторона соединителя отрезается.

Компоненты: 1 — прямоугольный проводник; 2 — круглый проводник; 3 — круглый соединительный проводник; 4 — вертикальный изгиб; 5 — горизонтальный изгиб; 6 — многоугольный изгиб.

Для изменения формы воздуховода с круглой на прямоугольную (или наоборот) используются специальные переходники.

Их использование обычно связано с различной формой вентиляционных каналов с отводом или отверстием в потолочной решетке. Они могут быть как прямыми, так и угловыми.

Приведенные ниже варианты перехода являются наиболее распространенными на рынке:

от диаметра 100 мм к размеру 110х55 мм;
от диаметра 100 мм к размеру 120х60 мм;
от диаметра 125 мм к размеру 204х60 мм.

Если необходимо перейти на другой размер пластикового воздуховода без изменения его формы, используются переходники. Для круглых вариантов существует специальный универсальный переходник, с помощью которого можно соединить все стандартные размеры.

Для конструкций со сложной топологией предлагаются тройники для соединения потоков воздуха из разных вытяжных зон, например, из кухни и ванной комнаты, в направлении выхода.

Они могут иметь прямоугольную, круглую или комбинированную форму.

Форма элементов: 1 — плоское соединение воздуховода; 2 — круглый изгиб; 3 — прямой переходник; 4 — угловой переходник; 5 — круглый переходник; 6 — прямоугольный переходник.

Магистральные элементы крепятся к стене с помощью кронштейнов. Поскольку пластиковые конструкции отличаются от металлических небольшим весом, их монтаж не представляет сложности.

Кронштейны заводского изготовления стоят недорого и хорошо вписываются в помещение, поэтому использовать подручные конструкции не рекомендуется.

Настенная крышка или решетка устанавливается над отверстием в стене, ведущим в вентиляционную шахту или наружу. При необходимости решетка может содержать дополнительные отверстия для естественной вентиляции.

Подводим итог: какую гофрированную трубу лучше выбрать для кухни

Если вы хотите купить гофру для вытяжки, то ещё раз перечитайте наш материал и изучите плюсы и минусы. Выбирайте решение, которое позволит вам как можно дольше не сталкиваться с проблемами на кухне.
