Гофрированная труба для прокладки кабелей и проводов

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Клипса на трубу — разновидности

Несмотря на схожесть конструктивного исполнения и крепеж, клипса для труб выпускается в следующих вариантах:

Различных типоразмеров. По этому признаку различают крепления для трубопроводов подачи холодной и горячей воды, отопления диаметром 16, 20, 25, 32, 40 мм, и канализации с типовыми размерами ПВХ-труб в окружности 50 и 110 мм.

С разным числом фрагментов. Клипсы для труб выпускают:

• Одиночные — используются для фиксации однотрубных коммуникаций.
• Парные — применяются для удержания двух параллельно проложенных одноразмерных трубопроводов.
• Ленточные — набираются из любого количества клипс методом стыковки их боковых стенок в различный тип замков. Лента может быть собрана из деталей разных диаметров и только от одного производителя.

Заземление металлорукава

При использовании металлорукавов следует уделить внимание заземляющему устройству. Само изделие обеспечивает защиту электропроводки благодаря слою оцинкованной стали, хорошо проводящему электрический ток

Проведение заземления позволит обеспечить надлежащий уровень безопасности. Использования естественных элементов в качестве заземлителей существенно повышает эффективность заземления. При возникновении аварийной ситуации, когда человек окажется включенным в электрическую цепь, величина напряжения, проходящего через него, не будет представлять угрозы здоровью и жизни.

Технология заземления защитного футляра предусматривает несколько этапов:

1. Футляр до блеска зачищается и обхватывается металлической скобой.
2. Неподалеку закрепляется винт заземления.
3. Металлическую скобу и винт заземления скрепляют перемычкой – медным проводом диаметром не менее 4 мм.

При проведении заземления важно соблюдать нормы ПУЭ, запрещающие, к примеру, прокладку даже защищенных металлорукавом кабелей по деревянной поверхности. ( 2 оценки, среднее 5 из 5 )

( 2 оценки, среднее 5 из 5 )

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

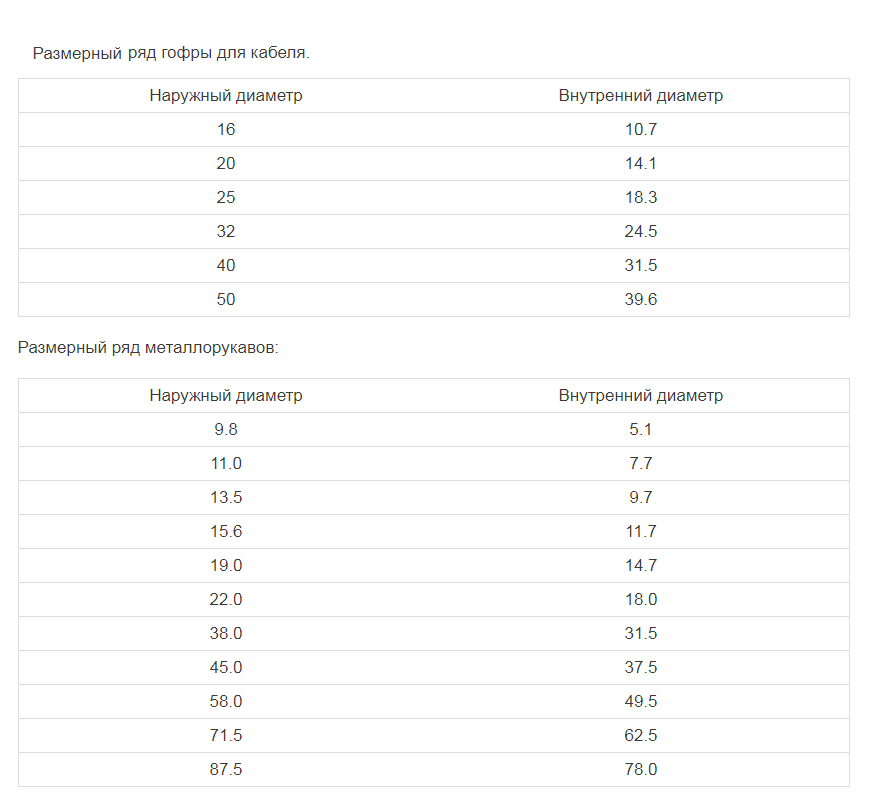

Размеры и примерные цены

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

• Диаметр 16 мм – от 4,7 до 9 руб. и выше.
• Диаметр 20 мм – от 6,5 до 11 руб. и выше.
• Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

• Диаметр 16 мм – от 12 руб. и выше.
• Диаметр 20 мм – от 18 руб. и выше.
• Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

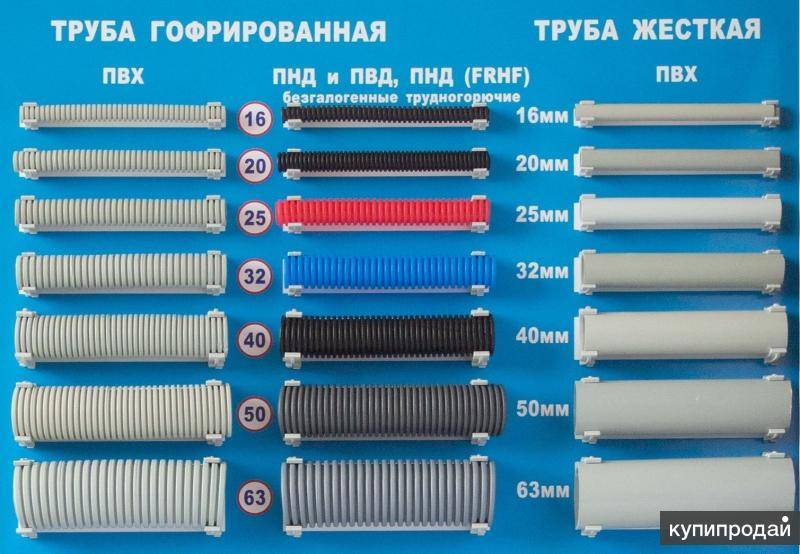

Виды гофры для кабеля

Разновидности подобных приспособлений основаны на разных критериях. По прочности гофра для кабеля разделяется на:

1. Легкую. Самая высокая степень гибкости при тонких стенках. Используется для прокладки под обшивкой в стенках и потолке.
2. Среднюю. Показатели немного хуже, чем в предыдущем варианте. Подходят для стен.
3. Тяжелую. Наделены толстыми стенками, что приводит к потере гибкости. Такая уличная гофра для кабеля укладывается в стяжку или закапывается в землю. Для резких поворотов используют специальные муфты.
4. Армированную. Представляет собой пластиковую оболочку, нанесенную поверх закрученной в спираль стальной проволоки.

Еще гофра разделяется на варианты с протяжкой и без нее, которая представляет собой тонкий трос или провод, с помощью которого облегчается затяжка кабеля. Использовать ее рекомендуется, когда трасса длинная. По материалам, из которых изготавливают гофру, выделяют следующие виды:

• поливинилхлоридные;
• полиэтиленовые;
• полипропиленовые;
• металлические.

Металлическая гофра для кабеля

Данный вид помогает выдержать сложные нагрузки при маленькой толщине металлических стен. Металлическая гофра бывает разной. Ее производят из оцинкованной или нержавеющей стали. Дополнительным плюсом является металлополимерная оболочка, которая повышает характеристики защиты от пыли и влаги. Термостойкая гофра для кабеля наделена такими достоинствами:

• многообразие вариантов;
• высокая прочность;
• устойчивость к температурам и химическому воздействию.

Среди недостатков нужно обратить внимание на не герметичность, при любом сжатии стенки расходятся, и к кабелям проникает влага. Гофрированная нержавеющая труба применяется в таких случаях:

1. Для защиты от больших механических повреждений.
2. При укладке в легко возгораемых строениях.
3. В месте пересечения трубопровода с электропроводкой.

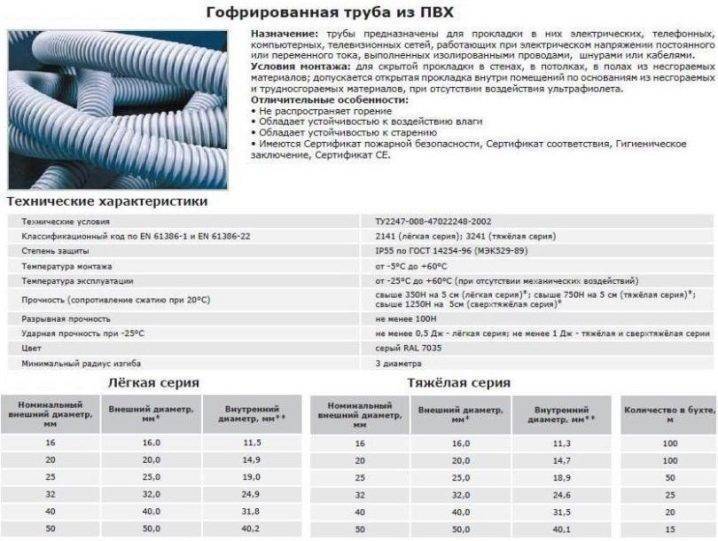

Пластиковая гофра для кабеля

Труба для электропроводки обеспечивает эффективную защиту от возможных повреждений. Пластиковый вид применяется для создания скрытой трассы. Труба гофрированная ПВХ используется для прокладки таких кабелей:

• электрических;
• телефонных;
• телевизионных;
• компьютерных.

Пластиковая гофра имеет такие достоинства:

• доступность в цене;
• соответствие требования пожарной безопасности;
• самозатухание при возгорании;
• гибкость;
• удобство монтажа.

Среди недостатков можно выделить:

• потеря прочности при замерзании;
• порча после воздействия УФ-лучей;
• размягчение при нагревании;
• неустойчивость при повышенной влажности;
• некрасивый внешний вид.

Полиэтиленовая гофра для кабеля

Данный вид по многим показателям схож с полипропиленовым вариантом. Такая гибкая гофрированная труба универсальна и может использоваться как в помещении, так и на улице. Она наделена средней прочностью и гибкостью. Полиэтиленовая гофра для кабеля имеет такие достоинства:

• универсальность;
• устойчивость к ультрафиолету;
• не реагируют на изменения температуры и другие воздействия.

Способы крепления кабеля

Выбор способа фиксации кабелей зависит от ряда условий:

• мощности и сечения кабельной сети;
• типа кабеля;
• места прокладки;
• условий помещения или местности, где выполняется монтаж.

Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.

Кабель-каналы

Кроме гофрированных и обычных труб для крепления кабелей используются особые короба из негорючего пластика. Это прямоугольная длинная коробка с крышкой, которая защелкивается благодаря особому устройству краев. Их называют кабель-каналами.

Помимо крепления и защиты кабеля такой канал выполняет эстетические функции. Линия проводов, которая проложена с его помощью, практически незаметна и естественно вписывается в дизайн помещения.

Чтобы закрепить кабель с помощью кабельного канала, вначале крепят к стене или потолку помещения сам короб. Затем, уложив внутрь проводку, закрывают короб крышкой.

Открытый электромонтаж

Нередко при прокладке проводки прятать разводку не требуется. Такое бывает, если впоследствии она закрывается штукатуркой либо облицовкой, или разводка проводов выполняется в технических помещениях. В подобных случаях проводку делают открытой. Для фиксации используют описанные ранее клипсы, хомуты и стяжки, причем скоба для крепления гофры может захватывать не один, а несколько рукавов сразу.

Монтажные работы осуществляются в следующей пошаговой последовательности:

1. Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
2. Сверление отверстий в бетонных и каменных конструкциях.
3. Установка пластиковых дюбелей.
4. Установка крепежных элементов и фиксация кабелей.

Пластиковые трубы ПВХ и гофрированная трубка

Наиболее надежный и удобный способ крепежа – трубы ПВХ и гофра. Характерной особенностью крепления кабеля в трубах или гофре является возможность простой замены целого участка при необходимости. Даже если труба скрыта под слоем стяжки или штукатурки, кабель можно будет заменить. Разумеется, если монтаж выполнен правильно, а сама труба нигде не пережата.

Подходящее крепление для гофрированной трубы – пружинистые клипсы. Места их установки предварительно размечают, при необходимости выполняя сверление. Последовательность работ при этом особо не отличается от порядка прокладки открытой проводки, с тем лишь отличием, что кабель предварительно размещают в трубе или гофрорукаве.

Крепление кабеля с помощью монтажных пистолетов

Использование специальных устройств для фиксации кабеля позволяет выполнять его укладку с высокой скоростью. Такие приспособления называют монтажными пистолетами. Они работают от сжатого газа или электричества. С их помощью либо кабель прибивается специальными скобами, либо устанавливаются крепежные клипсы, куда он впоследствии крепится.

Предназначение изделия

Любой кабель, подключенный в электросеть, является потенциальной угрозой, так как несет в себе электрическое напряжение. Поэтому применение гофры для кабеля распространено: ее эксплуатируют в открытом и закрытом монтаже; на улице и в помещениях. В декоративных целях используется кабель-канал.

Во избежание поражения током необходимо изолировать электрокабель от незащищенного прикосновения

Неважно, какой материал будет для этого использован, главное — обеспечить защиту от тока, который протекает по жилам. Однако срок годности изоляции ограничен, составляющие провода, алюминий и медь, прослужат максимум до 25 лет. Оплетка же выходит из строя уже в первые 3-4 года с начала эксплуатации

Оплетка же выходит из строя уже в первые 3-4 года с начала эксплуатации.

Чаще всего сроки эксплуатации снижаются из-за следующих факторов:

• увеличенный уровень влажности;
• чрезмерные нагрузки и перегревы;
• ультрафиолет и пр.

Вышеуказанные факторы легко провоцируют пробои, пожары, замыкания, поражение током. Чтобы всего этого избежать, квалифицированные специалисты в целях соблюдения техники безопасности рекомендуют укладывать кабелей в гофрорукав. В этом случае электрокабель по крайней мере при физических прикосновениях будет безопасен и одновременно защищен от внешних воздействий. Еще одно преимущество гофрорукава заключается в том, что он позволяет с легкостью заменить старый кабель на новый, независимо от места нахождения канала. При этом электрокабель, уложенный в гофру, защищается от повреждений различного типа, ультрафиолета, влаги и т.п.

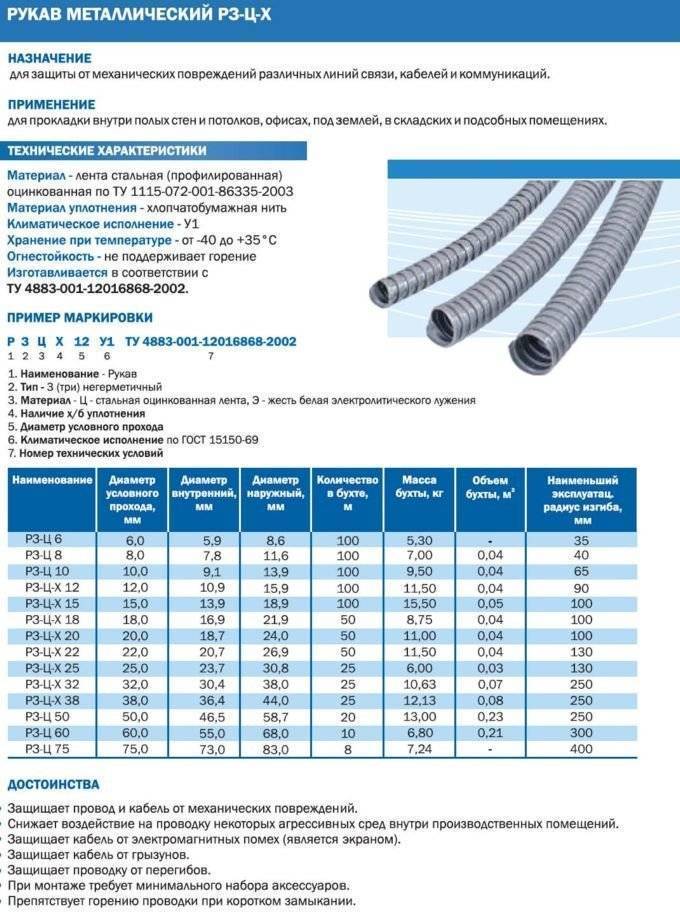

Параметры металлорукава

Также, при выборе металлорукава следует учитывать ещё один параметр – это длина прокладываемой линии. Необходимо выбирать металлорукав такой длины, которая позволит создать плавный изгиб кабельной линии и обеспечит её целостность. В противном случае необходимо использовать специальные крепёжные элементы – фитинги позволяющие соединять отрезки металлорукава между собой, а также с другими изделиями (трубами электропроводки). Понятно, что при небольших длинах не возникает в этом необходимости, однако, чаще всего (особенно в промышленных масштабах) строительная длина бухт кабеля превышает длину бухт металлорукава и для повышения качества, долговечности, удобства и эстетичности используется соединительная арматура (фитинги). Фитинги типа металлорукав-металлорукав, металлорукав-труба, металлорукав-щит, предназначены для соединения и ввода металлорукава в оборудование.

Всю информацию о технических свойствах металлорукава: тип, внутренние и внешние диаметры, длина бухт, прочность на разрыв, масса-габаритные показатели, арматуре для присоединения металлорукава (фитингах), можно найти на нашем сайте, а также в сопроводительной документации.

Завод электротехнической арматуры производит металлорукава в пвх изоляции, а также без изоляции различных диаметров и исполнений.

Типы держателей для гофротрубы

Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.

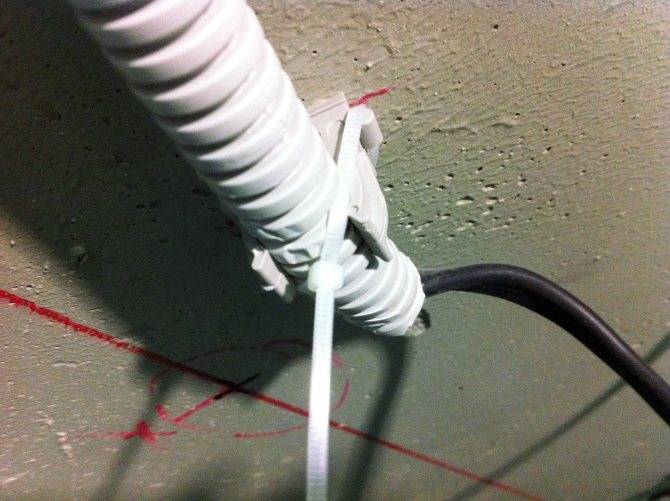

Клипсы под гофру

Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:

Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.

Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.

Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.

Дюбель-стяжка для крепления гофротрубы

Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.

Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.

Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.

Металлические скобы

Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.

Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.

Самодельные приспособления для крепления гофротрубы

Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.

Обычно для самодельных приспособлений используют:

Жесть нарезают полосами сантиметровой ширины. В середине каждой пробивают отверстия для саморезов.

Вместо жести подойдет провод-лапша. Его нарезают кусками, достаточными для обхвата трубы, после чего прибивают или прикручивают, протыкая пластик между двумя проводами (см. фото) .

Как правильно и где его использовать

Неправильный монтаж электропроводки способен привести к плачевным последствиям, поэтому следует придерживаться простых рекомендаций:

• в первую очередь составляется план проводки (делается разметка, учитываются все изгибы, неровности);
• перед использованием рукава его следует проверить. Внутри не должно быть засечек, деформаций, которые могут повредить кабель или препятствовать его заведению в трубку;
• металлорукав не нужно растягивать, иначе его прочность снижается. Также повышается вероятность образования щелей между витками. Аналогичное правило касается и провисания;
• если проводка делается во влажном помещении, понадобится герметичная трубка (при этом места соединения дополнительно защищаются изоляцией или муфтами);
• для сухого помещения используют оцинкованные негерметичные кабель-каналы;
• резкие изгибы способны испортить кабель и саму гофру, поэтому не стоит их допускать;
• гофротрубка сделана из тонкого материала, который может повредиться при сварке, что нужно учитывать при проведении подобных работ;
• в деревянных домах вместо гофротрубки кабеля лучше монтировать под штукатуркой (такой способ еще называют открытым).

Вам это будет интересно Выбор акустического кабеля

Важно! При открытой проводке годятся пластиковые гофротрубки, только сделанные из материала, не подвергающегося горению. Скрытая электропроводка в каркасном доме. Скрытая электропроводка в каркасном доме

Скрытая электропроводка в каркасном доме

Металлорукав — хороший вариант проложить как открытую, так и скрытую электропроводку. Вот только он требует заземления и стоит дороже пластиковой гофры раз в 7. Именно по этой причине он больше актуален для серьезных сетей, но также находит применение и в жилых домах (подвалах, мастерских).

Особенности работы с гофрированными трубами

При прокладывании каналов из гофрорукава нужно соблюдать несколько рекомендаций:

• металлическую гофру режут ножницами по металлу, ПВХ – обычным ножом;
• при нарезании трубы, протяжку нужно придержать и отрезать кусачками, не давая ей ускользнуть внутрь;
• штробы для укладки скрытой проводки подготавливаются заранее;
• в монолитные конструкции, такие как стяжка пола, рукав укладывается до застывания, а кабели протягивают после;
• при необходимости протянуть через один канал несколько кабелей, их лучше смотать изолентой по всей длине для дополнительной изоляции и легкости протягивания;
• толщину трубы берут вдвое больше суммарной толщины протянутых через нее проводов;
• гофра не должна провисать, в выключатели и розетки она входит краем вровень с корпусом;
• металлический рукав обязательно заземлить с обеих сторон;
• угол поворота кабель-канала не должен быть меньше 90 градусов, чем больше жесткость трубы, тем больше угол;
• при большой протяженности электропроводки отрезки гофры соединяют в транзитных коробках.

Порядок монтажа:

1. Произвести точные замеры и нарезать кабели и гофрированную трубу на куски необходимой длины.
2. Протянуть провода через кабель-каналы при помощи протяжки или натягивая гофру на кабель как чулок.
3. Закрепить готовые отрезки на нужных местах.
4. Подсоединить их к щиткам, подрозетникам и транзитным коробкам.

Протягивать провода в гофрорукав лучше с помощником, но при наличии протяжки можно справиться и в одиночку.
