На какую глубину закапывать водопроводную трубу в частном доме

На какую глубину закапывать канализационную трубу

Если было принято решение самостоятельно создавать систему канализации в своем доме, то нужно учесть множество нюансов. Нужно предварительно подготовиться к работе, изучив теоретический материал.

Сегодня специалисты разработали множество новых идей для прокладки канализационных труб. Те методы, которые использовались тридцать или даже двадцать лет назад, сегодня никому не интересны. Они являются морально устаревшими. Раньше считалось вполне нормальным явлением иметь туалет на улице.

Но в данное время это просто нетерпимо даже в селах. Нужно сразу сказать, что можно нанять профессионалов, которые выполнят все работы за вас. На сегодняшний день люди стараются сэкономить средства. Поэтому все работы будем выполнять своими руками.

Септик готовый к установке

Самый лучший вариант – это использование септика. Его устанавливают в заранее подготовленную большую яму, которую называют котлованом

Важно, чтобы септик располагался не ближе, чем пять метров к дому. Минимально допустимая глубина погружения септика – полтора метра

Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага. Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции.

От того, насколько глубоко будет расположен септик, зависит глубина прокладки канализационной трубы, которая выводится из дома

Очень важно, чтобы канализационная труба от дома до септика не была усложнена поворотами в виде колен или изгибов. Самый лучший вариант – прямая без изгибов труба

Важным фактором является глубина промерзания грунта. В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности.
Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке.

И есть еще один очень важный момент. Не стоит думать, что трубу нельзя закапывать выше уровня промерзания. И вот почему. Например, если расстояние от дома до септика составляет пятнадцать метров. Уклон, как известно, должен быть примерно три сантиметра на один метр трубы.
К этому значению прибавляется начальная глубина укладки трубы. Здесь даже не стоит считать глубину, на которую придется закопать септик. Тут потребуется экскаватор, который должен копать котлован пятиметровой глубины. А что если при работе будет вскрыто подводное течение? Яма просто будет наполняться водой, а канализация останется в септике. К тому же существуют требования государства касательно установки септика.

Запрещается нарушать водные каналы и загрязнять окружающую среду. В конце концов, придется потратить много денег на выполнение сложных работ.

В такой ситуации уместно позаботиться о качественном утеплении трубы, чем зарывать ее на немыслимую глубину. Да и нужно сказать, что промерзание канализационных труб случается крайне редко – в сильные морозы. В основном же канализационные стоки имеют достаточную температуру, чтобы не замерзнуть по пути от дома к септику.

Строительные нормы и правила

Для того чтобы начать строительство на земельном участке, нужно внимательно ознакомиться с действующими строительными нормами и правилами. Нормы и правила строительства на дачном участке в садовом некоммерческом товариществе (СНТ) регламентирует СНиП 30-02-97 обязательно с изменениями от 2019 года.

Данный документ применяется при проектировании застройки на зоне садоводческих объединений. Согласно этому своду норм и правил запрещается размещать участки под линиями высоковольтных передач, а также в санитарно-защитных зонах предприятий промышленности. Документ предусматривает следующие важные положения:

• расстояние от застройки в СНТ до массивов леса не должно быть менее 15 метров;
• индивидуальные участки должны быть, как правило, ограждены;
• дом на дачном участке должен находиться не ближе 5 м к красным линиям улиц и не ближе 3 м к красным линиям проездов;
• минимальные дистанции между объектами по санитарно-бытовым условиям должны быть:
• от дачного дома и погреба до туалета — 12 м, до бани, душа и сауны — 8 м;
• от колодца до уборной —8 м, до постройки для содержания мелких животных и птиц, бани, душа и сауны — 12 метров;
• от погреба до компостного сооружения и здания для разведения мелких животных и птиц — 7 м;
• возможна пристройка хозяйственных строений к частному дому. Помещения для мелких животных и птиц обязательно должны быть с отдельным наружным входом, расположенным не менее чем за 7 м от входа в частный дом;
• гараж может примыкать к частному дачному дому, быть отдельно стоящим или встроенным.

Обязательно нужно учитывать требования по инженерным системам при проектировании и строительстве садового участка и жилого дома.

Участок садового некоммерческого товарищества обязательно должен быть обеспечен системой водоснабжения, согласно требованиям: СНиП 2.04.02 -84*.

Свободный минимальный напор воды в системе водопровода равен 0,1 МПа. Необходимо предусмотреть на территории земельного участка источники питьевой воды.

Возможна организация сбора и удаления нечистот при помощи централизованных очистных сооружений, соблюдая соответствующие нормы и согласовывая в установленном порядке.

Если дачный дом отапливается, то необходимо предусмотреть устройство автономных систем (котлы, печи, камины и т.п.), нагревательных приборов и арматуры.

При проектировании газоснабжения нужно руководствоваться предписаниями, пользуясь СНиПом 2.04.08-87*.

И в дополнение к вышесказанному: при разработке проекта и строительстве домов для круглогодичного проживания следует знать требования СНиП 2.08.01-89* и СНиП 11-3-79*.

Почему важно утеплить канализационную трубу

Утепление канализационных труб не менее важно, чем выбор правильной глубины укладки и требуемого диаметра. Эта операция необходима и несёт в себе также защитную функцию

Замерзание трубопроводов является частым явлением зимой, особенно если они были заложены достаточно давно

Это приводит к очень печальным последствиям, для устранения которых требуется достаточное количество времени, сил и средств. Замерзанием сточных вод может привести к их расширению, вследствие чего канализационная труба лопается и требует капитального ремонта с раскапыванием траншеи и заменой пострадавшего участка

Замерзание трубопроводов является частым явлением зимой, особенно если они были заложены достаточно давно. Это приводит к очень печальным последствиям, для устранения которых требуется достаточное количество времени, сил и средств. Замерзанием сточных вод может привести к их расширению, вследствие чего канализационная труба лопается и требует капитального ремонта с раскапыванием траншеи и заменой пострадавшего участка.

Достаточно проложить трубу на 10 см ниже глубины замерзания и дополнительное утепление не потребуется. Но это может иметь большую стоимость, чем приобретение специальных материалов, которые еще и защищают трубы от промерзания. Поэтому выгоднее и приобрести теплоизоляционные материалы, которые в большом количестве имеются на строительном рынке.

Материалы, которые чаще всего используют для утепления канализации:

• Минеральная вата. Данный вариант чаще остальных используется при строительстве, но является дорогостоящим, так как требуется дополнительная закупка гидроизоляции. Если не проводить гидроизоляцию, то минеральная вата, после намокания, теряет все свойства.
• Пенополиуретан. Очень удобный в применении материал, который является влагостойким и идеально подходит для утепления канализационных труб. Его часто производят в виде двух полуцилиндров, которые имеют специальные пазы, позволяющие накрыть трубу с двух сторон и зафиксировать. Помимо удобства в работе и качества структуры, пенополиуретан имеет доступную ценовую политику и поэтому очень распространён при прокладке трубопроводов.
• Пеноизол. Очень удобен, если в наличии имеется специальное распылительное оборудование, так как пеноизол производится в жидком виде. Для утепления трубы, её поверхность обрабатывают несколькими слоями материала, который через какое-то время застывает.

Также существуют популярный вариант обогрева труб, который требует дополнительного расхода электрической энергии. Поверх водопроводной трубы, или внутри неё, прокладывают греющий кабель, который выпускается как с возможностью самостоятельной регулировки, так и без неё. Саморегулировочный греющий кабель затрачивает меньшее количество электрической энергии, обогревает только необходимые места. Обычный кабель работает постоянно и с одной мощностью, из-за этого его расход несколько больше.

О важности глубины канализационной трубы

Укладка канализационной трубы на определенную глубину очень важна при выполнении системы канализации. К примеру, если труба промерзнет зимой, то канализацию невозможно будет использовать. Канализация вновь станет доступной только весной, когда наступит оттепель. Кроме того большое количество изгибов приведет к быстрому засорению системы. Поэтому нужно соблюдать правила монтажа системы канализации.

Все же, если поворотов не избежать, то специалисты рекомендуют сделать небольшой колодец, в котором и выполняется поворот. Так можно будет в любое время получить доступ к трубе. Кроме того колодец позволит более эффективно прочищать трубы.

Что влияет на показатель глубины

Заложение водопровода в земле своими руками, должно выполняться по строгим правилам и при соблюдении определенных условий. Так, как трубопровод в таком месте подвержена воздействию многих факторов.

Первое, что надо учесть при заложении водопровода в земле – минимальную глубину промерзания грунта в зимний период. Если этого не учесть, то вода в сети замерзает, и естественным вариантом она оттает только весной. Так же в жаркий период водопровод не должен перегреваться. Перегрев так же пагубно отразиться на функционировании всего водопровода.

Таким образом, при заложении водопровода в земле, выделяют несколько основных факторов. Следовательно, глубина заложения водопроводных труб зависит от:

• Режима температуры в данном районе зимой и летом.
• Структурного состава грунта.
• Присутствия растительности.
• Какой температуры будет жидкость, транспортируемая трубопроводом.
• Залегания грунтовых вод, или их отсутствие.
• Количественного показателя осадков, характерных для данного региона.
• Диаметра водоснабжающего трубопровода

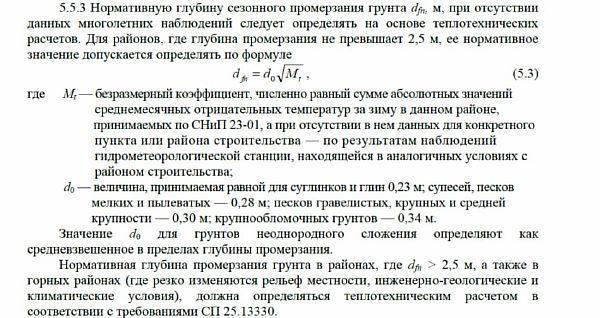

Нормативная глубина промерзания грунта. СНиП 2.02.01-83, редакция 2011

Как копать траншею под водопровод

Для проходки канав глубиной <1 м применяют малогабаритную технику — мотоблоки с навесными режущими насадками. Ширина щели под размещение трубопровода в результате оказывается равной 15-20 см.

Копка траншеи экскаватором с узким ковшом.

В интервале слоев 1-2 м используют более мощное навесное оборудование на трактор — бар, представляющий собой ленточный или цепной механизм с ковшами, армированными твердосплавными зубками. С помощью баровой машины формируют канаву с отвесными стенками шириной 30 см в твердых, мерзлых породах.

Траншеи для укладки труб в почву на глубину ≥2 м копают экскаваторами с узким ковшом: ширина рва получается 50 см. Если канава проходится вручную, необходимо соблюдать меры безопасности от возможного обвала стенок.

Основные правила при сооружении рва:

1. Ширина дна по СНиП — ≥70 см. Практически требование часто нарушается: в целях сокращения объемов вынимаемого грунта полотно зауживают до 50 см.
2. Масса земли, извлеченная из недр, размещается на расстоянии 2-3 м от границ выемки, чтобы под ее тяжестью не обрушились стенки выработки.
3. Откосы канавы оставляют вертикальными в грунтах: глинистых — до глубины 1,5 м, особо плотных — 2,0 м. В остальных случаях при таком заглублении стенки траншеи выполаживают до естественного угла откоса горной породы.

По дну канавы отсыпают песчано-гравийную подушку толщиной 15-20 см, утрамбовывают и смачивают водой. После укладывают и подсоединяют трубы, делают пробный пуск. При отсутствии протечек выработку засыпают ранее вынутым грунтом.

Факторы, влияющие на глубину закладки

Чтобы корректно проложить коммуникацию, необходимо учитывать глубину промерзания грунта. Оптимальное заглубление при этом – 1,5-2 м. Рытье более глубокой траншеи увеличивает себестоимость системы водоснабжения. К другим факторам, изменяющим глубину закладки, относят:

• уровень залегания грунтовых вод;
• показатель кольцевой жесткости самой трубы;
• уровень заглубления колодца – кессона;
• наличие системы подогрева или теплоизоляции водопровода;
• особенности расположения точки ввода коммуникации в дом.

Факторы, увеличивающие глубину

К факторам, способным увеличить степень заглубления траншеи под трубопровод относят:

• расположение колодца – труба выводится от его дна до уровня вывода горловины шахты или магистрали;
• точку ввода коммуникационной ветви в дом – чем ниже уровень врезки в фундамент, тем более глубоко будет пролегать водопровод;
• кольцевая жесткость – чем выше показатель, тем более высокой будет прочность арматуры, поэтому одни системы закапывают на 12-16 м (если использовать ПНД-трубы), другие – на отметке 5-8 м.

Факторы, уменьшающие глубину:

• наличие системы подогрева или теплоизоляции нивелирует влияние промерзания почвы;
• грунтовые воды – чем выше их уровень, тем меньшую траншею необходимо рыть.

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Читайте так же: Загнуть трубу из нержавейки подручными средствами

Факторы, влияющие на глубину закладки

Чтобы корректно проложить коммуникацию, необходимо учитывать глубину промерзания грунта.
Оптимальное заглубление при этом – 1,5-2 м. Рытье более глубокой траншеи увеличивает себестоимость системы водоснабжения. К другим факторам, изменяющим глубину закладки, относят:

• уровень залегания грунтовых вод;
• показатель кольцевой жесткости самой трубы;
• уровень заглубления колодца – кессона;
• наличие системы подогрева или ;
• особенности расположения точки ввода коммуникации в дом.

Факторы, увеличивающие глубину

К факторам, способным увеличить степень заглубления траншеи под трубопровод относят:

• расположение колодца – труба выводится от его дна до уровня вывода горловины шахты или магистрали;
• точку ввода коммуникационной ветви в дом – чем ниже уровень врезки в фундамент, тем более глубоко будет пролегать водопровод;
• кольцевая жесткость – чем выше показатель, тем более высокой будет прочность арматуры, поэтому одни системы закапывают на 12-16 м (если использовать ПНД-трубы), другие – на отметке 5-8 м.

Факторы, уменьшающие глубину:

• наличие системы подогрева или теплоизоляции нивелирует влияние промерзания почвы;
• грунтовые воды – чем выше их уровень, тем меньшую траншею необходимо рыть.

Практические советы по укладке водопроводных труб в земле

Определившись с тем, на какую глубину стоит закапывать водопроводную трубу, необходимо также учесть некоторые особенности установки подземных трубопроводов.

Очень важно знать, какую трубу для водопровода применять в той или иной магистрали. Если планируется прокладка водопровода для снабжения участка горячей водой, лучше воспользоваться металлопластиковыми или армированными трубами

Несмотря на то, что полипропиленовые конструкции иногда используются даже при установке отопительных систем, при возможной аварии на подземной трассе ремонт будет очень сложным и затратным. Полиэтилен низкого давления размягчается от слишком высоких температур, поэтому его установка в качестве горячего водопровода – весьма опасное мероприятие.

Трубы для подземного водопровода лучше сваривать, чтобы соединение было неразъемным

Для монтажа подземных конструкций более предпочтительны методы неразъемных соединений. Трубу из ПП и ПНД лучше монтировать методом нагревательной сварки. Это обеспечивает практически монолитную конструкцию, да и разъемные соединения не имеют смысла при условии нахождения под землей.

Также стоит упомянуть об особенностях установки водопровода в местностях с повышенной активностью грунтовых вод. На той территории прохождения трасс водопровода, которую часто затапливает грунтовыми водами, слой укрепительной засыпки не может составлять менее 1 м. Кроме этого способа используется также анкерное крепление, предохраняющее всплытие труб под действием подземных вод. Анкерные крепления могут находиться на расстоянии не более 4 м друг от друга при ширине креплений в 25 мм.

В процессе соединения водопровода с главной магистралью также существует несколько интересных моментов

Важно определить оптимальное место для заложения главного крана. Он должен располагаться таким образом, чтобы к нему всегда был открыт доступ

Если было решено оставить кран под землей, то особое внимание стоит уделить его утеплению

Кран должен находиться под прямым углом и в максимально возможной близости к магистральному водопроводу. Такая конструкция обеспечит защиту от возникновения засоров и загрязнений в толще трубы. В таком случае инородным частицам, всегда присутствующим в потоке нефильтрованной воды, будет проще передвигаться в потоке, и они не будут осаживаться на стенках трубопровода. При прямоугольном расположении крана также гораздо проще осуществлять самостоятельную прочистку системы. В противном же случае очищать водопроводную трубу от мусора своими руками будет тяжело.

Пошаговая инструкция для самостоятельного выполнения прокладки

Когда план и смета готовы, закуплен материал и выбран способ соединения, можно приступать к прокладке ПНД в земле.

Шаг 1

На первом этапе копают траншею по ранее разработанной схеме. Форма выемки зависит от типа грунта и глубины залегания подземных вод. Простая и менее трудозатратная — прямоугольная форма. Выбирать этот вариант следует в том случае, когда глубина траншеи не более 1,5 метров, так как этот способ не предусматривает укрепление стенок.

Популярная форма — трапециевидная. Допускается для прокладки водопровода из ПНД на глубину от 1,5 метров и ниже, что актуально для большей части России. При этом не требуется дополнительно укреплять стенки.

В местах, где близко залегают грунтовые воды, рекомендуется выбирать смешанную форму с укреплением. Ширину определяют исходя из данных сборника СНиП 2.04.02-84. В среднем она варьируется от 0,5 до 0,8 метра.

Если трасса водопровода находится в труднодоступном для техники месте или длина небольшая — 5–10 метров, можно выкопать траншею вручную. В остальных случаях лучше обратиться к экскаваторщику, тем более если источник воды находится за пределами участка и врезается в существующий водопровод.

Вдоль трассы вбиваются колышки по двум сторонам будущей траншеи, натягивается веревка. В последующем это станет ориентиром для выемки грунта. Землю убирают в отвал.

Шаг 2

Следующим шагом трубы ПНД компонуются в цельную систему водопровода. Подается вода под напором для проверки герметизации. Если водопровод получается длинный, и его неудобно монтировать на поверхности, участки труб укладываются сразу в траншею. Сваривать в таком случае лучше муфтовым методом. Далее необходимо утеплить трубопровод по всей длине.

Перед укладкой дно траншеи засыпают слоем песка 15 сантиметров. Также следует засыпать песком уложенную трубу ПНД, это облегчит доступ к системе в случае аварийной ситуации

Шаг 3

Последний шаг — врезка в дом, устанавливается запорная арматура. Грунт из отвала засыпается обратно в траншею, выравнивается.

Нормы расстояний

Планируя водоотвод, а также водоснабжение частного дома, первоочередный шаг  – ознакомление с требованиями СНиП относительно минимально разрешенных дистанций между сетями:

между проезжей частью и водопроводной трубой требуется соблюдение дистанции не менее 2 м

Если нет возможности избежать прокладки коммуникаций под проезжей частью, важно использовать трубы с применением металлического кожуха; от цоколя дома до коммуникаций – не меньше 4 м; дистанция от водяной и канализационной трубы к линии электропередач не менее 1 м; между системами водоснабжения и водоотвода и кабелями связи, силовыми кабелями допустимой нормой считается промежуток 0,5 м; от деревьев к водоснабжению нужно соблюдать промежуток в 2 м, к канализации – 1,5 м; расстояние между водопроводом и канализацией не меньше 0,4 м при параллельном расположении линий. При пересечении, специалисты рекомендуют водопровод располагать на 0,4 м выше канализации. Угол пересечения – 90о, острый угол запрещен; если использовались полимерные водопроводные трубы, в местах пересечения необходима дополнительная защита

Подойдут специальные кожухи длиной от 5 до 10 м, все зависит от плотности грунта (для глинистых достаточной считается дистанция  5 м в обе стороны от точки пересечения, для песчаных – по 10 м); при обстоятельствах, когда нет возможности расположить канализацию ниже водопровода, защитный кожух нужно монтировать на трубу со сточными водами, предусмотрев минимальную вертикальную дистанцию 0,4 м от водяной трубы; при проведении ремонтных работ в местах, где пересекаются инженерные коммуникации, механизированный способ копки траншеи применим на глубину не больше метра до верхней трубы; ввод различающихся инженерных систем в дом должен предусматривать расстояние между ними не менее 1,5 м

Угол пересечения – 90о, острый угол запрещен; если использовались полимерные водопроводные трубы, в местах пересечения необходима дополнительная защита. Подойдут специальные кожухи длиной от 5 до 10 м, все зависит от плотности грунта (для глинистых достаточной считается дистанция  5 м в обе стороны от точки пересечения, для песчаных – по 10 м); при обстоятельствах, когда нет возможности расположить канализацию ниже водопровода, защитный кожух нужно монтировать на трубу со сточными водами, предусмотрев минимальную вертикальную дистанцию 0,4 м от водяной трубы; при проведении ремонтных работ в местах, где пересекаются инженерные коммуникации, механизированный способ копки траншеи применим на глубину не больше метра до верхней трубы; ввод различающихся инженерных систем в дом должен предусматривать расстояние между ними не менее 1,5 м.

Данные из СНиП 2.07.01-89:

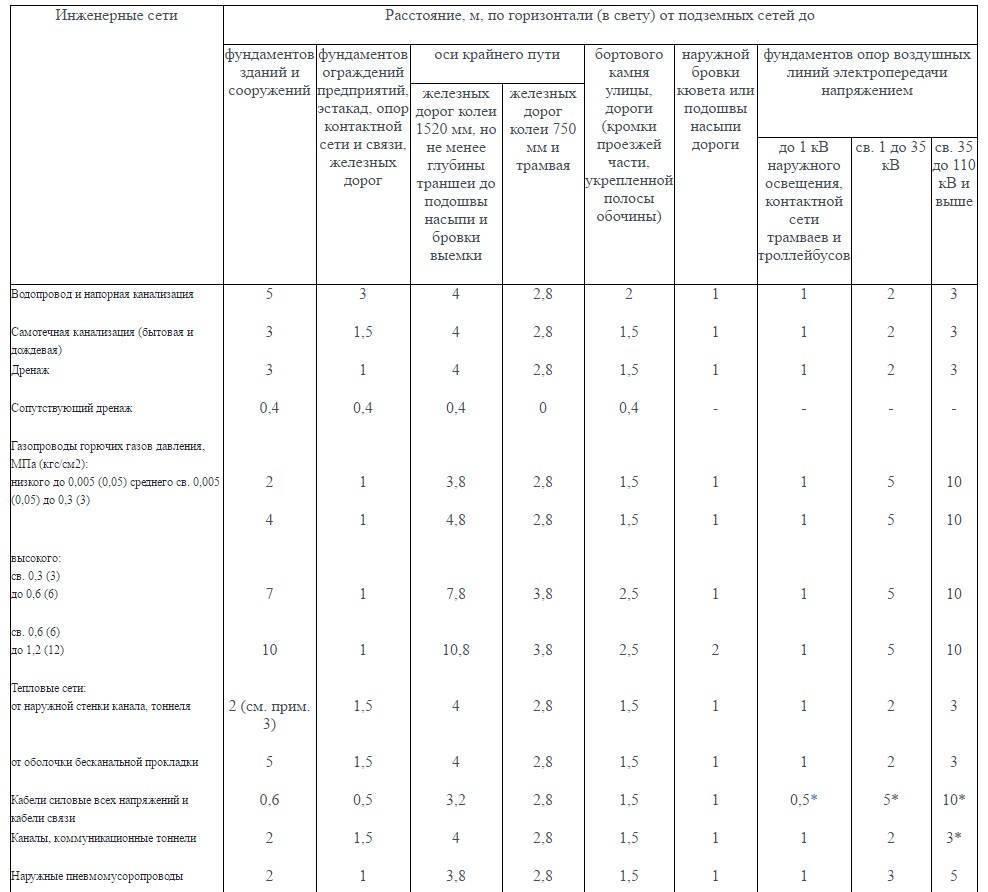

Таблица 14

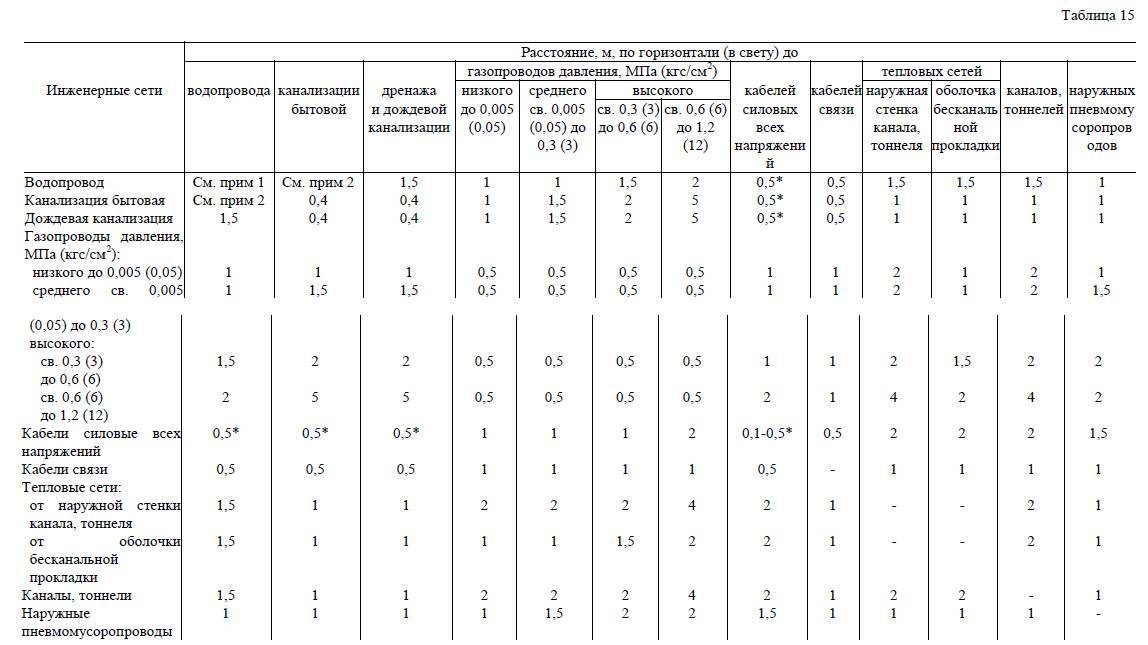

Таблица 15
