Глубина заложения канализационной трубы в доме

Правила установки внешней канализационной системы

При самостоятельном монтаже внешней части ассенизационного трубопровода важно следовать правилам, исполнение которых позволит пользоваться канализаций много лет, не зная проблем

Перед монтажом составляют проект, в котором отражают общую схему трубопровода и рассчитывают параметры и количество стройматериалов.
Система водоотведения должна быть защищена от переохлаждения в холодный период, поэтому трубы либо укладывают на глубину промерзания почвы, либо утепляют.

Идеальная геометрия канализации – прямая, соединяющая вывод внутридомовой канализационной сети с местом сброса нечистот. Если проложить прямолинейный трубопровод невозможно, его рассчитывают таким образом, чтобы число поворотов было минимально.
Поворотов под прямым углом следует избегать, если это невозможно, для изменения направления используют два угловых элемента по 45 градусов.
Все углы и ответвления оборудуются ревизионными колодцами: тройниками с выведенной выше уровня почвы трубой с заглушкой. Наличие участков ревизии упростит обслуживание системы, контроль за ее состоянием и очистку.
Под трубу и по бокам от нее обязательно засыпают и утрамбовывают слой амортизации, сверху трубы засыпают без утрамбовывания – плотные нижний и боковые слои способствуют сохранению геометрии трубопровода, верхний слой – защищает от внешних нагрузок.
Ассенизационную сеть можно оборудовать насосом, если его нет, выполняют самотечную систему под уклоном от дома к сборному колодцу.
Объем резервуара для сточных вод рассчитывают с учетом количества проживающих в доме людей, объема расходования воды, вида сборного колодца и планируемой частоты откачивания нечистот.

Выбор труб для внутренней и наружной систем

Керамические трубы для канализации Сточные воды перемещаются без напора, поэтому для трубопровода берут самые обыкновенные сантехнические изделия. Бытовые отходы сильно токсичными тоже не бывают, так что допускается применение обычного пластика.

Учитывать при выборе нужно способ размещения. Трубы нужно класть под уклоном, причем пологим, поэтому в доме трубы обычно устанавливают под пол. Допускаются следующие варианты.

Керамические – очень долговечный материал, устойчивый к любым видам коррозии. Внутренняя стенка гладкая, так что труба практически не зарастет. Минус – тяжелый монтаж.
Чугунные – используются редко. Они очень прочны и долговечны, не ржавеют, но очень много весят. Установка своими руками исключается.
Асбестовые – допускается принять при обустройстве внешней канализации. Внутри дома асбест применять не разрешается.
Пластиковые – очень легки, просты в обращении, не подвержены коррозии, не боятся морозов. При укладе их можно не утеплять. Монтаж прост – в раструб. Стенки трубы остаются гладкими очень долго, так что риск засорения канализации минимален.

Чугун

Асбест

Пластик

Выбор размеров трубопровода зависит от размеров выходов подключения сантехники. Этот параметр стандартизирован:

для отводов к сантехнике – 40–50 мм;
для стояка и фановой трубы – 100 или 110 мм;
для трубы от дома к септику – 100, 110, 150 мм.

Основные технические характеристики труб, используемых для прокладывания канализации частного дома

На смену канализационным трубам из керамики и металла пришли их осовремененные аналоги – трубы из ПВХ. Плюсов у изделий из полимерных материалов предостаточно:

Относительно низкая цена;
Долговечность. Они будут благополучно функционировать в течение длительного периода времени;
Простота транспортирования до места непосредственной установки;
Простота монтажа. Его под силу осуществить даже человеку, ничего никогда не имевшему опыта с подобного рода работами.

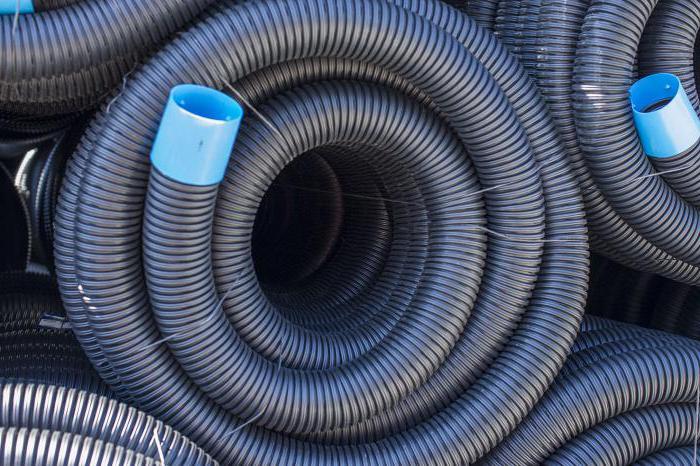

Гофрированные канализационные трубы выдерживают относительно гладких куда большую нагрузку. Соответственно, они могут быть уложены на большую глубину.

Однако есть и значительный их недостаток: глубина закладывания труб из полимерных материалов в почву ограничена. Так что перед тем, как тратить деньги на материал, постарайтесь ознакомиться с техническими качествами продукции. Они все приведены в инструкции, прилагаемой производителем.

При строительстве канализационной системы из труб, сделанных из полимеров, ориентируются в первую очередь на опыт возведения и эксплуатации аналогичных коммуникаций в отдельно обозначенном регионе. А при отсутствии достоверных данных, определение прочности полимерных изделий осуществляется согласно СП 40-120-2000, который регламентирует базисные принципы проектирования и сборки канализационных трубопроводов из пластиковых материалов.

Рекомендация профессионала: При ознакомлении с данными о канализационных трубах, состоящих из полимерных материалов, повышенный интерес следует проявить именно к величине глубины закладывания. Эта величина обязательно должна на 100% соответствовать всем условиям реализуемого проекта канализации именно на вашем участке. В противном случае велика вероятность того, что система не выдержит оказываемого давления грунта и быстро выйдет из строя, что повлечет за собой необходимость демонтажа канализации и возведения новой. А это чревато колоссальными затратами и различными проблемами экологического характера.

Важные нюансы

За время многолетней практики опытные строители сталкивались с разными трудностями монтажа канализации и на основе своих наблюдений рекомендуют придерживаться некоторых правил при составлении схемы трубопровода.

Вот несколько советов, на которые следует обратить внимание:

В зависимости от размера дома, санузел с кухней могут быть одни или несколько. Но независимо от их количества между ними должно соблюдаться оптимальное расстояние. Идеально располагать комнаты как можно ближе к месту, где предусмотрен вывод на улицу сточных вод.
Санузлы двухэтажных построек разумно располагать друг над другом. Такая схема образует единый стояк для подключения сантехнических приборов. Кроме удобного монтажа прямого трубопровода, упрощается процесс его обслуживания при образовании заторов.
Сейчас стало модно обустраивать внутри больших домов баню или бассейн, что предполагает сброс в канализацию большого объема воды. Для этих целей желательно предусмотреть монтаж канализационного насоса.

Последнее правило, которое в принципе касается любого трубопровода – требуется предусмотреть наименьшее количество соединительных стыков и поворотов. Именно эти точки представляют опасность быстрого засорения.

Подключение к централизованной сети

При подключении к магистральной канализационной сети, помимо глубины замерзания возникает и фактор глубины точки подключения к центральному коллектору. Следовательно, для расчета системы, глубины точки выхода из дома следует четко знать место расположения входного патрубка приемного канализационного коллектора. В том случае, если вам не удается

Если же планируется подключение канализации к центральной сети, то основным фактором, оказывающим влияние на глубину прокладки, является расположения точки подключения. Если проложить свой трубопровод ниже точки расположения центрального коллектора, то система работать не будет, поскольку жидкость не сможет перемещаться самотеком.

Существует два варианта решения этой проблемы:

Вы можете оснастить свою канализационную систему напорным насосом, который будет подавать сточные воды до точки примыкания к магистральному коллектору. Конечно, в этом случае к системе придется подводить энергопитание и в случае отключения электричества возможно образование засоров.
Также трубопроводы канализационной системы можно утеплить. Это можно сделать как покрытием труб теплоизоляционным материалом, так и организацией утепления, действующего от электрической сети или от системы горячего водоснабжения (если таковая имеется).

В любом случае, если вы укладываете труб в грунт открытым способом без применения защитных лотков, то следует провести их гидроизоляцию. На трубах может собираться конденсат, который в течении короткого промежутка времени приведет в негодность теплоизоляционный слой.

Также утепление труб пассивным способом или активным с применением греющих кабелей следует производить в регионах с особо холодными климатическими условиями. В таких регионах не имеет смысла углублять канализационные трубопроводы ниже уровня промерзания грунта, так как он может достигать десятков метров. В этом случае без активного прогревания канализационных труб не обойтись.

Учитываем прочностные характеристики труб

Еще одним фактором, влияющим на расчетную глубину прокладки канализационной системы является прочность применяемых труб. Наиболее популярными в последнее время являются трубы канализации из поливинилхлорида, которые отлично сочетают разумную цену и высокое качество.

Но учтите, что пластиковые трубы имеют определенные ограничения на использование, которые должны быть описаны в характеристиках производителя. Трубы, которые рекомендуется использовать для прокладки наружной канализации, как правило имеют более прочные стенки, так как на них будет оказываться более активное внешнее воздействие.

Так, если вы планируете монтировать канализационный трубопровод с большой глубиной залегания, над которой будет проходить дорога или активно используемый участок местности – то имеет смысл выбрать специализированное оборудование. Такие нагрузки может выдержать, например двухслойная гофрированная труба, изготовленная из высокопрочного полиэтилена.

Отличить такие изделия с повышенной прочностью от обычных канализационных труб можно по оранжево-коричневому цвету, который формируется от присутствия специальных присадок, повышающих жесткость изделия. Такой трубопровод можно углублять под земля на три метра.

Проводим земляные работы по прокладке канализации

В зависимости от объема земляных работ вы можете использовать как ручной, так и механизированный метод прокладки труб канализации.

При большой глубине заложения и использовании трубопроводов с большим сечением имеет смысл применять экскаватор, ширина ковша которого позволит уложить трубу вместе с фиксирующим лотком.

В том же случае, если прокладывать канализационную систему придется на участке с плотной застройкой – то альтернативы ручному способу копки траншей не существует.

В любом случае, при использовании ручного или механического способа не забудьте, что глубина сформированной траншеи должна быть как минимум на полметра ниже, чем расчетная глубина залегания труб. Эти 50 сантиметров используются для создания песчаной подушки.

Коротко о главном

Перед тем как сделать слив воды на даче своими руками, нужно решить, какой способ утилизации стоков является оптимальным в вашем случае. Проще всего выкопать выгребную яму или установить накопительную ёмкость, но эти варианты не самые лучшие, особенно если дача эксплуатируется весь год семьёй более 2-3 человек. Гораздо надёжнее и удобнее многокамерные септики с естественной или биохимической очисткой. Вложений они потребуют больше, но и служить будут долго и безотказно при одном условии: если все расчёты произведены верно, а система смонтирована качественно и с соблюдением всех требований.

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов. Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Обратите внимание! Даже идеально прямую канализацию необходимо снабжать смотровыми колодцами каждые 25 метров

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

При определении глубины прокладки труб наружной канализации следует учесть уровень промерзания почвы, необходимый уклон, а также глубину, на которой трубы будут подключены к очистным сооружениям

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время. Согласно правилам прокладки канализационных труб, минимальная ширина траншеи определяется как диаметр трубы плюс по 20 мм с каждой стороны для труб. Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно.

После того, как план составлен и все факторы учтены, приступают к выполнению работ. Для монтажа наружной канализации следует:

Выкопать траншею подходящего размера.
Уложить на дно песчаную подушку толщиной примерно 50 мм.
Тщательно утрамбовать дно траншеи.
Уложить и соединить канализационные трубы.
Подключить их к внутренней канализации и к септику.
Проверить работу системы и убедиться в ее герметичности.
Засыпать песком пространство по бокам труб, послойно его утрамбовывая.
Засыпать канализацию сверху.

Обратите внимание! Слой песка или грунта, уложенный поверх канализационных труб, утрамбовывать не нужно. Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

количество стыков и поворотов должно быть минимальным;
все раструбы нужно направлять навстречу движению стоков;
нельзя укорачивать раструбы и фасонные элементы;
следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

На дно траншеи для канализационной трубы следует уложить и тщательно утрамбовать песчаную подушку. Трамбуют также песок, который засыпают по бокам, но песок и грунт над трубой утрамбовывать не следует

Устройство канализации в частном доме своими руками: поэтапная инструкция

Весь процесс сооружения канализации можно легко поделить на несколько последовательных этапов.

Подготовительный этап

На этом этапе чертят общий чертеж всей системы

Особое внимание уделяют внутридомовым коммуникациям. Это сильно поможет в расчетах потребности труб и других деталей. Схема внутренней канализации в частном доме

Схема внутренней канализации в частном доме

Подводка к стояку чаще всего производится трубами 50 мм в диаметре. Сам стояк и горизонтальные трубы, идущие на выход из дома, делают 100 – 110 мм в диаметре. Фановая труба делается аналогичной по диаметру стояку, а зачастую просто является его продолжением. Исходя из этого, подсчитывают необходимое количество труб разных диаметров.

Для соединения внутренней системы с внешней, а также для устройства наружных коммуникаций, применяют гофрированные трубы. Это обеспечивает надежность при подвижках грунта, так как ребра жесткости предотвращают деформацию. Необходимо учитывать, кроме того, устойчивость к химическим загрязнителям, надежность и удобство всех соединений, рельеф внутренней поверхности, который должен быть гладким.

Виды труб, используемые для монтажа внешней и внутренней канализации частного дома

Подготовка инструмента. Какая бы схема, глубина укладки канализации в частном доме не была, для реализации проекта требуется специальный инструмент:

пила для пластика. Она называется «подрезная» и нужна для урезания труб по размерам;
острый нож для срезания заусениц на срезах и создания фаски на концах трубы;
комплекты монтажных резиновых уплотнителей.

Инструкция по распиливанию и соединению пластиковых канализационных труб

Подготовка фасонных частей. Для монтажа канализации недостаточно иметь только трубы. Нужны еще и разнообразные фасонные части для их соединения:

отводы, которые предназначены для формирования углов. Бывают 45 или 90 градусов. На концах они имеют раструбы с уплотнителями для плотного соединения труб;
переходные отводы предназначены для создания переходов между двумя трубами одного диаметра;
тройные или четверные соединительные фитинги, с помощи которых реализуют разветвление трубопровода;
переходные муфты обеспечивают плавный переход между трубами различных диаметров.

Виды канализационных соединений

Полезный совет!Чтобы монтаж труб был более удобен, их концы необходимо нагревать. Это делают путем помещения концов труб в кипяток.

Основной этап монтажа внутренней канализации

Монтаж канализации своими руками в частном доме, видео которого можно без труда посмотреть, не является особо сложной работой, если все расчеты и приготовления сделаны правильно. Вначале устанавливают вертикальные стояки в нужном количестве. Чаще всего их прокладывают от цоколя до крыши, совмещая таким образом с вентиляцией.

Место для установки стояков выбирают ближе к унитазам, так как они должны находиться не далее 1 м от стояков. Если два унитаза расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, то достаточно будет установить всего один стояк. Самый дальний сантехнических прибор должен быть удален от него не более, чем на 5 м.

Монтаж канализации частного дома своими руками

К стояку подсоединяют подводные трубы. В первую очередь подключают трубы унитазов. Они должны быть ниже остальных. Затем присоединяют все остальные боковые ответвления. Допускается на один подвод устанавливать несколько сантехнических приборов. При этом толщина подводящей трубы должна браться с учетом их общей производительности.

Канализация для частного дома, как правильно смонтировать. Проектирование и прокладка трубы. Устройство внутренней системы канализации в частном доме. Правила, которые нужно соблюдать при монтаже.

Подключение сантехнических приборов через сифоны является заключительным этапом сооружения внутренней системы канализация своими руками в частном доме. Видео этого процесса обычно снабжают комментариями по присоединению сифонов и их назначению. Способы монтажа, схема, глубина укладки наружной канализации в частном доме зависят от выбранного типа утилизации стоков, свойств грунтов и поведения грунтовых вод. Поэтому рассматривать их необходимо в контексте конкретных обстоятельств.

Не рекомендуется стыковать трубы канализации под углом 90°

Грамотно выполненное проектирование и правильный монтаж канализации обязательно обеспечит ее бесперебойную работу. Безаварийность и надежность системы зависит от качества ее сборки, выполнить которую можно только зная необходимые инструкции. Они были подробно изложены выше.

Утепление канализационной трубы

Стоит отметить, что утепление позволяет также увеличить срок эксплуатации канализационных труб, особенно зимой вне зависимости от региона. В качестве утеплителя используется пенополиуретан. Этот материал окутывает трубу. Сверху дополнительно труба окутывается полиэтиленом. Морозы трубам не страшны.

Очень важно выполнить утепление на стыках и поворотах, если они есть. Практика показывает, что именно здесь больше всего наблюдается проблем. В европейских государствах в качестве утепления труб используют электрический кабель, который прокладывается вдоль всей трубы

В европейских государствах в качестве утепления труб используют электрический кабель, который прокладывается вдоль всей трубы.

В Российской Федерации в центральных и южных районах трубу укладывают на глубине одного метра. В северных регионах глубина прокладки канализационной трубы еще больше. И здесь теплоизоляция очень важна.

Что касается прокладки канализационной трубы внутри дома, то здесь нужно сказать, что также есть некоторые особенности. Здесь можно применять массу поворотов, изгибов. И, тем не менее, специалисты рекомендуют не злоупотреблять такой возможностью

Важно постараться сделать все очень просто. Во-первых, так можно сэкономить средства на покупке строительных материалов. Во-вторых, обслуживание системы будет намного проще

Во-вторых, обслуживание системы будет намного проще.

Система канализации внутри дома также должна быть создана по принципу естественного стока. Лучше всего, когда трубы будут пролегать под полом. Если разница внешних труб и внутренних существенная, то можно использовать соединения. Лучше всего использовать колено, которое имеет угол тридцать градусов. Так вода будет лучше стекать.

Итак, рассмотрены самые распространенные способы укладки канализационных труб в частном доме. Нужно еще раз повториться, что правильность укладки – это гарантия успеха. Только так можно надолго забыть об обслуживании канализационных труб. Конечно, нужно использовать профилактические средства. Сегодня существует множество магазинов, которые продают все необходимые материалы для выполнения канализационной системы в частном доме. Цены вполне приемлемые. Чаще всего используются пластиковые трубы. Они ничем не уступают металлическим трубам. В некоторых случаях используется сталь или чугун. Но эти трубы монтировать сложнее, чем пластиковые.

Всегда можно поинтересоваться у соседей, какую глубину для прокладки труб использовали они. Ведь чаще всего этого достаточно, чтобы понять, как система будет вести себя, например, в зимнее время. При малейшем сомнении в самостоятельном выполнении работ, необходимо обратиться за помощью к специалистам, которые имеют опыт выполнения работ и нужный инструмент. В противном случае можно испортить материал, что приведет к непредвиденным затратам.

Наконец, нужно отметить, что прежде чем начинать обустройство системы канализации в загородном доме, нужно продумать план выполнения работ. Он позволит быстро выполнить задание, а также заранее предусмотреть количество расходных материалов. К тому же обслуживание системы при наличии карты значительно легче. Прежде чем закапывать в землю трубу, необходимо провести ее предварительную проверку – как визуальную, так и практическую. Для этого из дома сливается вода и просматривается по траншее, не течет ли она на стыках

Это очень важно, ведь потом придется выполнять работу заново, если вода на участке начнет подниматься

Прокладка канализации

Выбрав подходящие трубы, и ознакомившись с методом установки, приступают к монтажным работам. Для максимально качественной установки следует придерживаться установленных правил по технологии установки.

Внутри дома

Грамотная разводка внутри дома – это установка конструкции соединения труб для формирования плавного канализационного стока вод.

Начинать установку рекомендуется от сантехники, и далее вести до области соединения к внешней трубе. В здании с двумя и более этажами на первом трубы устанавливают под полами, на втором и остальных – над ними.

с сантехникой соединяются гидрозатворы;
к ним подсоединяют канализационные трубы;
далее 2 колена по 45 градусов используются для соединения трубы с горизонтальной, но если сантехника установлена рядом со стояком, то для соединения используется 1 колено и косой тройник от стояка;
если сантехника расположена далеко от стояка, то на каждый метр длины трубы делается уклон в 30мм до трубы от другой сантехники или стояка;
для соблюдения уклона потребуются хомуты, устанавливаемые на расстоянии 2 метров друг от друга, и закреплённые в полу или стене;
в случае установки канализационной сети над полом после каждого поворота монтируется тройник с крышкой для очистки, её же монтируют на каждом этаже;
от унитаза устанавливают 45о трубу или с меньшим градусом, соединяя с канализационной сетью перпендикулярным тройником;
при отсутствии стояка в доме и монтаже канализации над полом требуется от горизонтальной трубы сделать слив, переходящий в трубу, используя 2 колена;
трубы через перекрытие проходят с помощью металлической гильзы с помещённой в неё обёрнутой утеплителем трубой. В перекрытии гильза устанавливается с помощью цементно-песчаного раствора;
если требуется соединение трубы диаметром в 5см с трубой с диаметром в 10см, используют соответствующий переходник;
далее выводится одна внутренняя труба, и если её уровень высоты значительно отличается от нахождения внутренней, используют колена от 45о до 135о для плавного стыка.

Какие трубы используются для внутренней сети:

от унитаза, душа, бассейна, ванной – 100-110мм;
от раковин – 50мм;
для стояка – не менее 110мм.

Что ещё следует учесть при прокладке труб внутренней сети:

для эффективного соединения стыки смазывают клеем для труб или герметиком;
после укорачивания трубы её края следует сгладить, чтобы та плотно вошла в принимающую трубу;
при соединении 2 сложных систем пользуются и трубой, и хомутом для жёсткости конструкции;
при установке канализации до заливки фундамента от внешней трубы прокладывают внутренние в зоне будущего фундамента, заранее обёрнутые утеплителем и установленные в гильзы;
перед монтажом перекрытия определяются с точным положением сантехники в доме, дабы знать, каким образом подвести к ней трубы.

Снаружи

Технология монтажа внешней канализации:

сначала выкапывается котлован для септика, его расстояние зависит от размера земельного участка, но не менее 5м;
частота пользования сантехникой и количество человек в доме – факторы, которые следует учитывать для размеров ямы для септика: для семьи из 4 человек обычно достаточно покупки 3 колец диаметром по 150см;
за пару суток перед монтажом бетонных колец на дне делается песчаная подушка и заливается бетонным слоем, затем стыки залитого бетона для герметизации смазываются битумом или смолой, а после установки колец укладывают бетонный круг с отверстием для люка;
при нежелании приобретать бетонные кольца после выкапывания котлована на дне следует выполнить 15-20 сантиметровую песчаную подушку, и залить поверх бетон такой же высотой, и как только бетон схватится (это займет не более 2 суток), выкладывают стены септика;
от стен септика до краёв котлована выдерживают расстояние в 100-150мм для засыпки глиной;
уклон трубы – 20-30мм на каждый метр трубы;
после кладки трубы соединяют с септиком путём просверливания отверстия;
в канализационной системе используют колена для плавного поворота;
к дому подсоединяется через подвал или фундамент;
далее устанавливают фильтрационный колодец на 200-300мм ниже септика, колодец должен быть или меньще септика по объёму, или соразмерно;
дно фильтрационного колодца следует засыпать30-сантиметровым слоём щебня.

При соединении всех труб можно выполнить пробный пуск воды для проверки герметичности и правильности соединения системы. Завершающим этапом работ будет устранение всех недочётов в соединении.
