Виды гидробаков
В продаже имеется три вида гидробаков:
Для систем холодного водоснабжения (баки окрашены в синий цвет);
Для замкнутых отопительных систем (красные);
Для водопроводов, обеспечивающих горячее водоснабжение (красные).
Для холодной воды применяются только синие гидроаккумуляторы, мембрана которых изготавливается из нейтральной резины, безопасной для здоровья человека.
Выбирать конкретную модель аппарата стоит, отталкиваясь от того, где планируется разместить устройство. По типу размещения гидробаки делятся на две группы:
Вертикальные. Они имеют ножки для удобной установки, а некоторые модели снабжены пластинами для крепления к стене. Чаще всего данный вид гидроаккумуляторов применяется с погружным насосом, расположенном в отдельном помещении.
Горизонтальные. Их обычно используют совместно с наружными насосами, в этом случае насос размещают над емкостью, чтобы сэкономить место.
Назначение и виды гидроаккумуляторов
Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.
Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.
Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.
Не путайте с расширительным баком
Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.
В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +90С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +30С.
Классификация гидроаккумуляторов
Она осуществляется по следующим критериям:
- Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.
- Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.
- Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.
Преимущества использования гидроаккумуляторов в схемах водоснабжения
Гидропневмобак решает ряд проблем:
Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса. Обеспечивает стабильность давления в трубах
Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов. Помимо нагрузок на трубы, это приводит к перепадам температуры воды
Например, принимать душ в таких условиях не очень комфортно. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб). Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях
Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб). Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.
Тестирование и настройка гидроаккумулятора
После того, как вы собрали и установили свой гидроаккумулятор, необходимо провести тестирование и настройку системы, чтобы получить максимальную эффективность и долговечность работы устройства. В данном разделе мы рассмотрим основные шаги этого процесса.
1. Проверка на утечки. Перед началом эксплуатации гидроаккумулятора необходимо убедиться в отсутствии утечек. Проверьте все соединения и фитинги на предмет течи воды. Если обнаружатся проблемные места, закройте систему и исправьте их.
2. Проверка давления. Определите требуемый рабочий давление для вашей системы водоснабжения. Используйте манометр, чтобы измерить давление в системе до и после работы гидроаккумулятора. Если давление ниже требуемого, регулируйте насос или давление в гидроаккумуляторе.
3. Настройка воздушного давления. Воздушное давление в гидроаккумуляторе должно быть правильно настроено для обеспечения оптимального функционирования. С помощью манометра проверьте текущее воздушное давление и при необходимости отрегулируйте его. Следуйте инструкциям производителя для вашего конкретного типа гидроаккумулятора.
4. Проверка работы. После настройки гидроаккумулятора запустите систему водоснабжения и проверьте его работу
Обратите внимание на изменения в давлении, звуке и поведении системы. Если обнаружатся проблемы, устраните их или обратитесь к профессионалам для получения дополнительной помощи
5. Регулярная проверка и обслуживание. Гидроаккумулятор требует регулярной проверки и обслуживания для поддержания его работы на высоком уровне. Проверяйте систему на наличие утечек, следите за давлением и воздушным давлением, чистите фильтры и поддерживайте гидроаккумулятор в хорошем состоянии. Следуйте инструкциям производителя для рекомендуемого графика технического обслуживания.
Следуя вышеприведенным шагам и рекомендациям, вы сможете успешно протестировать и настроить свой гидроаккумулятор, обеспечив его эффективную работу и длительный срок службы.
Ошибки в работе
Уменьшить срок эксплуатации может некачественная пластмасса, которая лопнет под давлением воды и воздуха. Слишком маленькая емкость неэффективна для частного дома. Нельзя покупать дешевый герметик, иначе соединения начнут течь уже на следующий день. Электрические кабели от реле давления не должны соприкасаться с жидкостью во избежание короткого замыкания.
Для удобного пользования необходимо правильно выставить нижний и верхний предел давления. Если этого не сделать, будет заметна разница в напоре воды. Если в этот момент кто-то из жильцов купается в душе, перед самым включением насоса из крана будет идти кипяток, так как напор ослабнет.
Как сделать гидроаккумулятор без мембраны своими руками – Справочник металлиста
Обеспечение водопровода на даче нелегкое дело. Тратить огромные деньги на его прокладку никому неохота, поэтому практически все работы выполняются самостоятельно. Когда установлена уже сама система и насосная станция, хочется добиться максимальной экономии в потреблении электроэнергии.
Для этого нужно минимизировать количество запусков насоса. В таких случаях единственным выходом является установка рассматриваемого нами аппарата. В статье будет рассмотрено как собрать гидроаккумулятор из подручных средств, какое должно быть давление в устройстве, приведены фотоматериалы.
Технические нововведения изменили жизнь владельцев частных домов до неузнаваемости.
Циркуляционные насосы повысили эффективность отопительных контуров и дали возможность использовать их более гибко.
Выпускаемые в широком ассортименте насосные станции зарубежного и отечественного производства раз и навсегда решили проблему водоснабжения, сделав возможным создание автономного водопровода, по удобству пользования не уступающего городскому.
Непременным атрибутом каждой из упомянутых систем является специальный элемент, называемый гидроаккумулятором. Из нижеизложенной статьи вы узнаете, как устанавливается и настраивается гидроаккумулятор для систем водоснабжения своими руками.
Из чего состоит гидроаккумулятор?
Гидроаккумулятор имеет чрезвычайно простое устройство. Это герметичная стальная емкость, разделенная на две части. Одна из них подключается к системе отопления или водоснабжения, после чего заполняется водой, другая – содержит воздух, закачанный с избыточным давлением.
По внутреннему устройству гидроаккумуляторы делятся на два вида:
- Баллонные: емкость для воды в таком гидроаккумуляторе представляет собой резиновый мешок, который часто называют грушей или баллоном. Посредством фланца его горловина подключается к системе трубопроводов.
- Мембранные: в этом варианте стальной корпус разбит на два отсека плоской диафрагмой или мембраной, которая также изготовлена из резины. Принцип тот же: одна часть через дюймовый патрубок подключается к водопроводу или отопительному контуру, вследствие чего заполняется водой; в другую закачивается определенный объем воздуха.
При заполнении гидроаккумулятора водой мембрана или баллон растягивается, вследствие чего увеличивается давление в камере, заполненной воздухом.
Устройство гидроаккумулятора
Баллонную версию гидроаккумулятора следует считать более предпочтительной и вот почему:
- Находясь в баллоне, вода контактирует только с его внутренней поверхностью, поэтому стальные стенки гидроаккумулятора остаются сухими. В мембранных баках, напротив, имеет место контакт стального корпуса с влагой, что может приводить к развитию коррозии.
- Мембрана и баллон не отличаются большим ресурсом, через какое-то время данный элемент нужно будет заменить. С грушей не будет никаких проблем, владелец бака легко сможет установить новую самостоятельно. Заменить же мембрану своими силами можно только в немногих моделях, в остальных случаях придется обращаться в сервисный центр.
Самостоятельное изготовление гидравлического аккумулятора
Чтобы сэкономить средства, можно сделать гидроаккумулятор своими силами. В целом, все материалы доступны, а процесс изготовления не слишком сложен. Однако в самом начале, нужно определиться с будущей конструкцией устройства. И проще всего будет сделать гидроаккумулятор без мембраны – эта простейшая конструкция достаточно функциональна.
Подготовка
Прежде всего, потребуется подготовить все необходимые материалы:

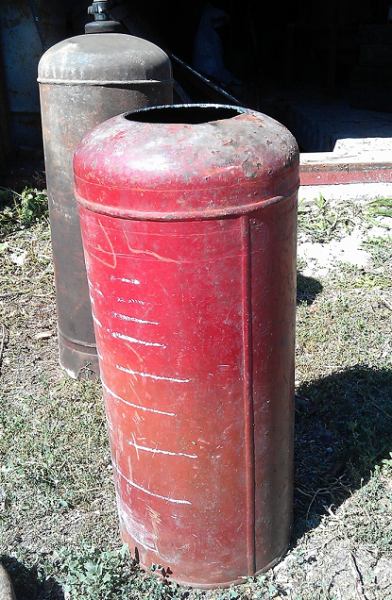

самая главная часть – это емкость. Можно взять стальной, алюминиевый или пластиковый бак. Объем должен быть в пределах 100 литров. Однако, не стоит брать слишком маленький бак, если его объем будет меньше 30 литров, он будет неэффективным в работе;
Пластиковый бак
Баллон
- прокладки, можно просто приготовить кусок резины и вырезать их уже по месту;
- манометр;
Манометр
- герметик
- тройник и пятерник для подключения бака к системе водопровода;
Тройник
- краны;
- реле давления;
- ниппель для закачки воздуха.
Изготовление устройства
Поскольку гидравлический аккумулятор не включает в себя мембрану, сделать его очень просто. Главное, все делать аккуратно. При этом, нужно учесть тот факт, что система будет работать под давлением, поэтому сам бак, должен быть прочным.
Инструкция, как сделать гидроаккумулятор своими руками:
- в первую очередь, нужно просверлить три отверстия в основной емкости. Они делаются на верхней и нижней части, а также в боку;
- в боковое отверстие вставляется кран для сброса воды;
- в верхнее отверстие также монтируется кран, а на него накручивается четверник;
- в нижнее отверстие вставляется еще один кран с тройником.
Очень важно, чтобы все соединения были надежно герметизированы. Для этого, под краны ложатся прокладки, которые садятся на герметик
А резьбовые соединения заделываются при помощи специальной ленты.
В целом, сама конструкция готова, теперь нужно подсоединять все необходимые элементы.
К верхней части, подсоединяется:
- реле давления;
- ниппель для закачки воздуха;
- манометр.
Подключение манометра к тройнику
Если использовался пятерник, то можно подсоединить к нему и трубопровод для набора воды, однако, лучше подсоединять его к низу бака.
К нижней части подключается водопровод – на одном тройнике делается ввод и вывод. На этом, основные работы закончены.
Таким образом, самодельное устройство, делается легко и быстро. Теперь, нужно подготовить его к работе.
Подготовка к работе
Делается это очень просто. Для этого в емкость набирается вода и закачивается воздух. Для этого нужно:
- открыть боковой кран на аккумуляторе;
- включить насос и набирать воду до тех пор, пока она не потечет из крана;
- после этого, насос выключается и кран закрывается;
- теперь нужно подключить к баку насос и накачать в него воздух.
Насос, для этих целей подойдет любой. Давление определяется по установленному манометру и должно составлять 1,5-2 атмосферы.
Вообще, оптимальное давление можно подобрать уже в процессе эксплуатации системы
Здесь важно понимать такую зависимость:
- чем больше давление воздуха, тем меньше будет объем воды, который вмещает в себя бак. С другой стороны, так в системе будет больший напор воды;
- чем меньше, давление воздуха, тем больше жидкости поместится в емкость, а следовательно, насос будет включаться реже.
Режим работы должен подбираться из конкретных параметров системы водоснабжения.
Подключение реле давления
Это очень важный момент, поскольку от правильности подключения реле, напрямую зависит работоспособность всей системы. Вообще, нужно внимательно ознакомиться с инструкцией и делать подключение электрики согласно указаниям, ведь иначе, можно спалить и реле и насос.
В целом, принципиальная схема выглядит таким образом:
- понадобится два электрических кабеля, лучше всего использовать медный трехжильный провод с возможностью заземления. Сечение подбирается исходя из мощности подключаемого насоса;
- один подключается к реле и к бытовой электросети;
- второй подключается от реле к погружному насосу.
Подключение к реле давления
При этом, важно не перепутать клеммы. После этого, нужно настроить реле давления
Обычно, за это отвечают две гайки с пружинами – первая за минимальный порог, а вторая за максимальный.
После того, как подключение и настройка будут завершены, необходимо сделать пробный пуск. При этом, желательно открывать кран, через который в гидроаккумулятор поступает вода не полностью.
Если реле не срабатывает при достижении необходимого давления воды в баке, его нужно подкорректировать. Точно так же проверяется и минимальный порог.
На этом, работы по изготовлению и настройке гидравлического аккумулятора можно считать завершенными – устройство полностью готово к работе.
Особенности монтажа гидроаккумулятора
К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.
Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.
Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара – его устанавливают производители прибора (прочитайте: “Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке”).
Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.
Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения – информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.
Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.
Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.
После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.
Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.
Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.
После того, как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.
Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.
По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.
В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.
Этапы изготовления гидроаккумулятора своими руками
Подготовка материалов и инструментов
Перед началом работы необходимо приобрести все необходимые материалы и инструменты. Для изготовления гидроаккумулятора понадобятся: металлический баллон, насос с манометром, клапаны, шланги, дрель, сверла, набор гаек и болтов, герметик, монтажная пена. Все инструменты и материалы должны быть качественными и подходящими для системы водоснабжения.
Подготовка гидроаккумулятора
Перед тем как приступить к изготовлению гидроаккумулятора, необходимо очистить его от остатков жидкости и проверить на наличие сколов или трещин. Для этого следует промыть внутреннюю поверхность баллона и осмотреть ее тщательно.
Расположение клапанов и насоса
Далее следует определить местоположение клапанов и насоса. Один из клапанов должен быть установлен в верхней части баллона, а другой – в нижней. Насос необходимо установить на трубопровод после клапана в верхней части гидроаккумулятора. Для лучшей устойчивости баллон можно прикрепить к стене.
Сборка гидроаккумулятора
Сборка гидроаккумулятора начинается с установки клапанов и насоса. Затем следует подготовить шланги и закрепить их на соответствующих клапанах. После этого шланги необходимо подключить к насосу. Затем необходимо установить болты и гайки на клапаны и насос. Не забудьте нанести герметик на резьбу для герметизации соединений. В конце можно использовать монтажную пену для лучшей фиксации элементов конструкции.
Проверка работоспособности системы
После того, как гидроаккумулятор готов, необходимо проверить его работоспособность. Для этого подключите к системе водоснабжения и включите насос. Наблюдайте за манометром – он должен показывать изменение давления при наливе и выливе воды. Если всё работает корректно – ваш гидроаккумулятор готов к использованию!
Функции
Назначение гидроаккумулятора зависит от схемы его подключения.
Для комфортного пользования автономным водопроводом давление в нем должно поддерживаться в определенном диапазоне, который называется рабочим. Чтобы этого добиться, применяют реле давление – специальное устройство, которое включает и выключает насос при достижении соответственно минимального и максимального давления из заданного диапазона.
Представим себе, что водопроводная система состоит только из труб, кранов и насоса.
Поскольку объем трубопроводов невелик, при открытии водоразборного крана давление в системе резко упадет и реле заставит насос включиться.
По той же причине – из-за небольшой емкости сети — он проработает совсем недолго и отключится, как только давление поднимется до максимального значения.
Но поскольку мы продолжаем умываться или мыть посуду, давление снова очень быстро упадет до минимального и насосу снова придется включаться. Любой электродвигатель в момент пуска испытывает перегрузки, поэтому при таком режиме насос, который обычно рассчитывается всего на 10 – 15 включений в час, быстро выйдет из строя.
Гидроаккумулятор с насосом в составе насосной станции
Очевидно, что система нуждается в неком устройстве, которое во время работы насоса могло бы накопить определенный запас воды и, что не менее важно, давления, а затем постепенно возвращало бы все это в систему, давая насосу необходимую передышку. Именно таким устройством и является гидроаккумулятор. Та его часть, которая подключена к водопроводу, играет роль резервуара для воды
А сжимаемый в другой части воздух является своего рода пружиной, которая аккумулирует нагнетаемое насосом давление в виде потенциальной энергии. Таким образом, когда мы откроем водоразборный кран, вода будет литься некоторое время с достаточным напором без участия насоса, вследствие чего частота его включений значительно сократится
Та его часть, которая подключена к водопроводу, играет роль резервуара для воды. А сжимаемый в другой части воздух является своего рода пружиной, которая аккумулирует нагнетаемое насосом давление в виде потенциальной энергии. Таким образом, когда мы откроем водоразборный кран, вода будет литься некоторое время с достаточным напором без участия насоса, вследствие чего частота его включений значительно сократится
Именно таким устройством и является гидроаккумулятор. Та его часть, которая подключена к водопроводу, играет роль резервуара для воды. А сжимаемый в другой части воздух является своего рода пружиной, которая аккумулирует нагнетаемое насосом давление в виде потенциальной энергии. Таким образом, когда мы откроем водоразборный кран, вода будет литься некоторое время с достаточным напором без участия насоса, вследствие чего частота его включений значительно сократится.
Для наглядности можно привести в пример аналог гидроаккумулятора – обычную водонапорную башню, которая применяется в централизованных водопроводных системах сельских населенных пунктов. Функцию она выполняет ту же самую, только вместо силы сжатого воздуха для создания напора используется гравитация.
Попутно гидроаккумулятор решает еще одну задачу. Находящийся в нем резиновый мешок или мембрана гасит гидроудары, возникающие в системе в момент запуска насоса. Это явление значительно сокращает срок эксплуатации труб, арматуры и санитарно-технических устройств.
С водонагревателями
Как известно, вода при нагреве увеличивается в объеме. Поскольку она является практически несжимаемым веществом, данное явление может вывести из строя различные элементы системы горячего водоснабжения.
Во избежание этого к системе подключают гидроаккумулятор, который выполняет функцию компенсатора, вбирая в себя излишки теплоносителя.
В отопительных контурах
Увеличение объема теплоносителя вследствие нагрева приходится компенсировать и в системах отопления. Раньше, когда они работали за счет конвекции и не имели избыточного давления, для этого использовался открытый расширительный бачок – простая емкость, подсоединенная к отопительному контуру и установленная выше всех его элементов.
В наши дни отопительные системы частных домов оборудуются циркуляционными насосами, которые перекачивают теплоноситель, создавая при этом избыточное давление.
Пользоваться открытым расширительным бачком в таких условиях нельзя, вместо него устанавливают мембранный гидроаккумулятор.
Обвязка расширительного бака

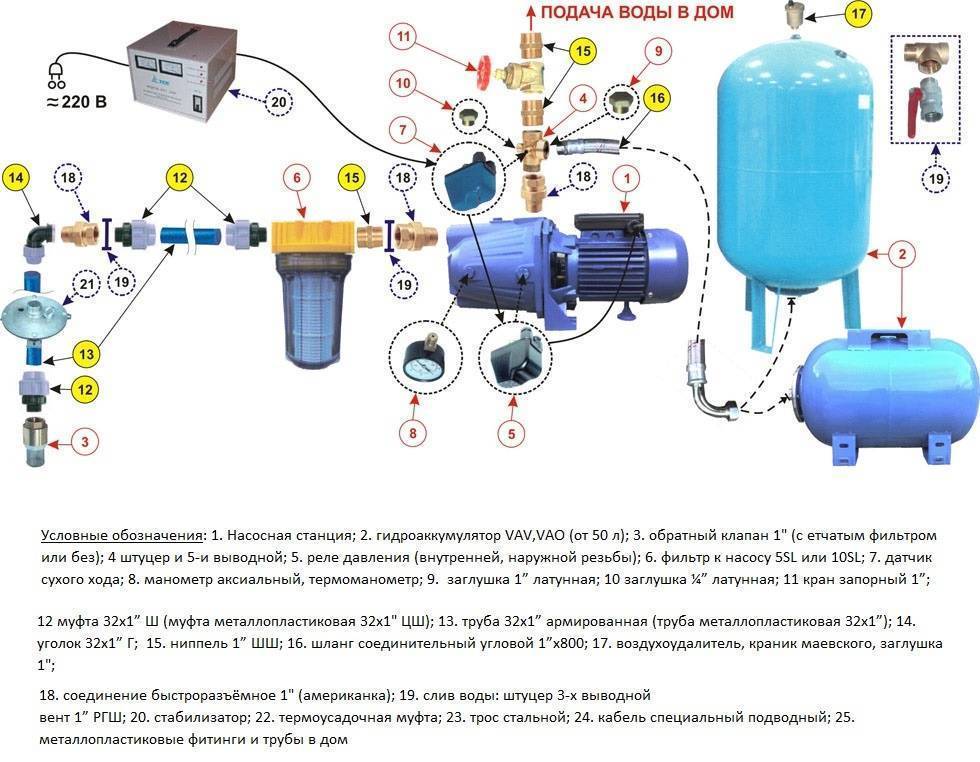

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:
- На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
- После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
- Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
- На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой — это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
- К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
- Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
- В конце подключают электрический кабель питания к реле — монтаж автоматики на этом можно считать законченным.
Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

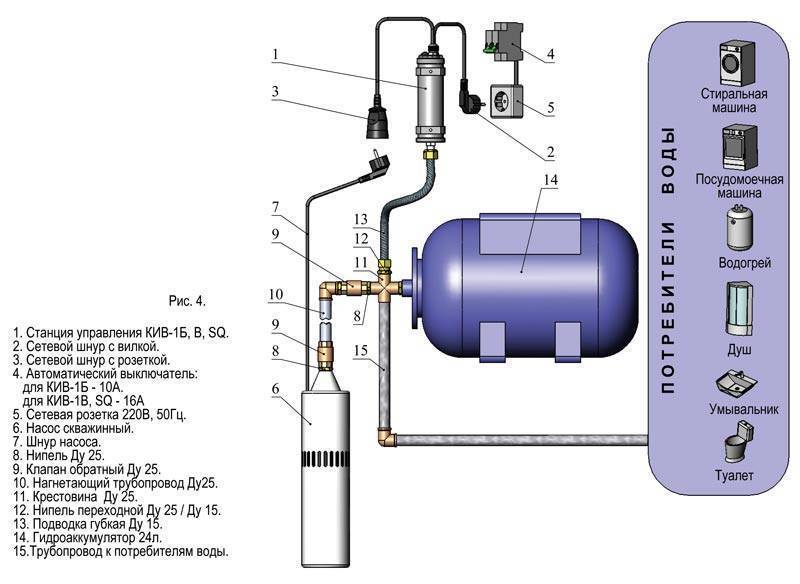

Рис. 11 Как установить гидроаккумулятор в линию
Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.
Что такое гидроаккумулятор и реле давления
Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.
При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.
Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.
Рис. 2 Конструкция реле давления и сухого хода, схема их подключения
Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.
Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.
На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.
Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.
Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.
Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.
