Обзор гидроаккумуляторов Рефлекс для систем водоснабжения

Шаг 1. Подключение гидроаккумулятора Reflex: с чего начать?

  • Гидроаккумулятор Reflex
  • Трубопроводы и фитинги для подключения
  • Ключи для закручивания и ослабления соединений
  • Инструменты для измерения давления и прокачки системы
  • Уплотнительная лента или фум-лента

Перед началом работы убедитесь, что система водоснабжения обесточена, и вода полностью вытекла из трубопроводов, с которыми вы собираетесь работать.

Далее вам необходимо определить место для установки гидроаккумулятора Reflex. Он должен быть установлен в вертикальном положении на уровне или чуть ниже точки подключения к системе водоснабжения. Убедитесь, что выбранное место достаточно прочное, чтобы выдерживать вес гидроаккумулятора и его содержимое.

После выбора места для установки, приступайте к подключению гидроаккумулятора:

  1. Отключите электропитание системы водоснабжения, чтобы исключить возможность получения электротравмы.
  2. Закрутите один конец фитинга на резьбу выходного отверстия гидроаккумулятора Reflex.
  3. Соедините другой конец фитинга с главным трубопроводом системы водоснабжения, используя необходимые трубы или соединительные элементы.
  4. Установите при необходимости расширительный бак или шаровой кран для облегчения обслуживания и регулировки системы.
  5. Убедитесь, что все соединения надежно зафиксированы и герметичны. При необходимости используйте ключи для дополнительной затяжки.
  6. Подключите датчики давления и другие необходимые устройства к гидроаккумулятору в соответствии с инструкцией производителя.
  7. Откройте главный вентиль, чтобы вода могла заполнять гидроаккумулятор.
  8. Включите электропитание системы водоснабжения и проверьте работу гидроаккумулятора. Убедитесь, что давление в системе находится в допустимых пределах и нет утечек.

Поздравляю! Вы успешно подключили гидроаккумулятор Reflex к вашей системе водоснабжения. Теперь вы можете наслаждаться его преимуществами, такими как стабилизация давления и экономия электроэнергии.

Лучшие гидроаккумуляторы для систем водоснабжения на 100 литров

Выбирая гидроаккумулятор для водоснабжения частного дома, более 40% покупателей останавливаются на моделях с объемом бака 100 литров. Популярность гидроресиверов этой категории обусловлена низкой ценой, функциональностью, оптимальным запасом воды для семьи из 3-4 человек. Небольшие размеры позволяют без труда найти место для установки в кессоне или в бойлерной одноэтажного загородного дома. Оборудование привлекло высоким уровнем надежности, оригинальными конструктивными решениями, рентабельностью применения.

Wester WAV 100

Российская компания Wester разработала серию мембранных баков для домашней системы водоснабжения с учетом европейских стандартов качества. Комплектующие для оборудования поставляются из Великобритании, Германии, Италии и Швейцарии. Линейка WAV отличается вертикальным монтажом, а гидроаккумулятор для воды на 100 литров является одним из самых популярных в этой серии. Расположенные под углом ножки не только упрощают установку, но и делают емкость более устойчивой к динамическим воздействиям. Подключение через нижнее резьбовое соединение удобное для любой схемы развязки.

Особенностью конструкции является использование мембраны замкнутого типа. Нижняя часть емкости по этой причине не контактирует с водой, что положительно влияет на срок эксплуатации. Бак изготовлен из углеродистой стали, покрытой снаружи защитным покрытием на основе эпоксиполиполиэфира. Контрфланец изготовлен из стали с оцинкованным покрытием, ниппеля из латуни. Материал мембраны – EPDM, который характеризуется высокой эластичностью, устойчивостью к перепадам температуры.

Достоинства:

  • Заменяемая мембрана;
  • К держателю мембраны можно подключить реле давления или манометр;
  • Ресурс – 100 000 циклов заполнения и опустошения;
  • Диапазон температур перекачиваемой жидкости – от 1 до 100 градусов;
  • Максимально допустимое давление 10 бар.

Недостатки:

Нет манометра в комплекте поставки.

Компактный вертикальный гидроаккумулятор на 100 литров имеет размеры 79х50 см. Это позволяет легко найти место в доме или кессоне. Вес устройства 17 кг, что делает простой доставку и самостоятельную установку.

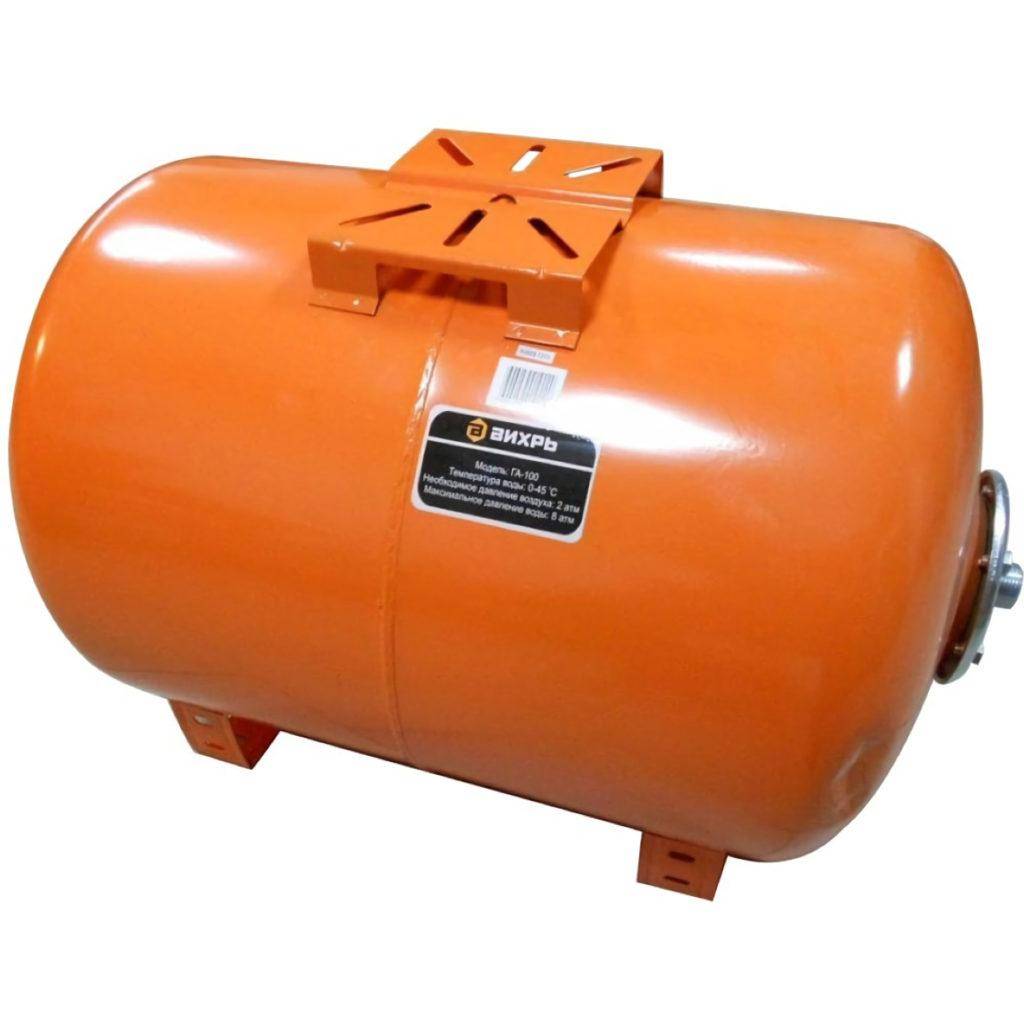

Вихрь ГА-100

Горизонтальный гидробак разработан для работы в паре с поверхностными насосами мощностью 1 кВт или глубинными насосами до 1,5 кВт

Модель привлекает внимание яркой окраской и простой, надежной конструкцией опор. В кронштейнах предусмотрены отверстия для монтажа к основанию, что заметно облегчает выполнения работ. Корпус изготовлен из стали и хорошо защищен от коррозии

Стальной фланец прочный и устойчивый к механическому воздействию

Корпус изготовлен из стали и хорошо защищен от коррозии. Стальной фланец прочный и устойчивый к механическому воздействию.

Мембрана изготовлена из пищевой резины, что позволяет использовать гидроаккумулятор в системе подачи питьевой воды. Рекомендуется следить за температурой перекачиваемой жидкости, производитель советует поддерживать показатели в диапазоне от 0 до 45 градусов. Отзывы покупателей отмечают хорошее отношение между ценой и качеством изготовления оборудования. Наши эксперты подтверждают это заключение и отмечают простое обслуживание мембранного бака.

Достоинства:

  • Рабочее давление до 8 бар;
  • Возможность подкачки воздуха;
  • Заменяемая мембрана;
  • Небольшой вес;
  • Отсутствие скачков и гидравлических ударов.

Недостатки:

Нет манометра.

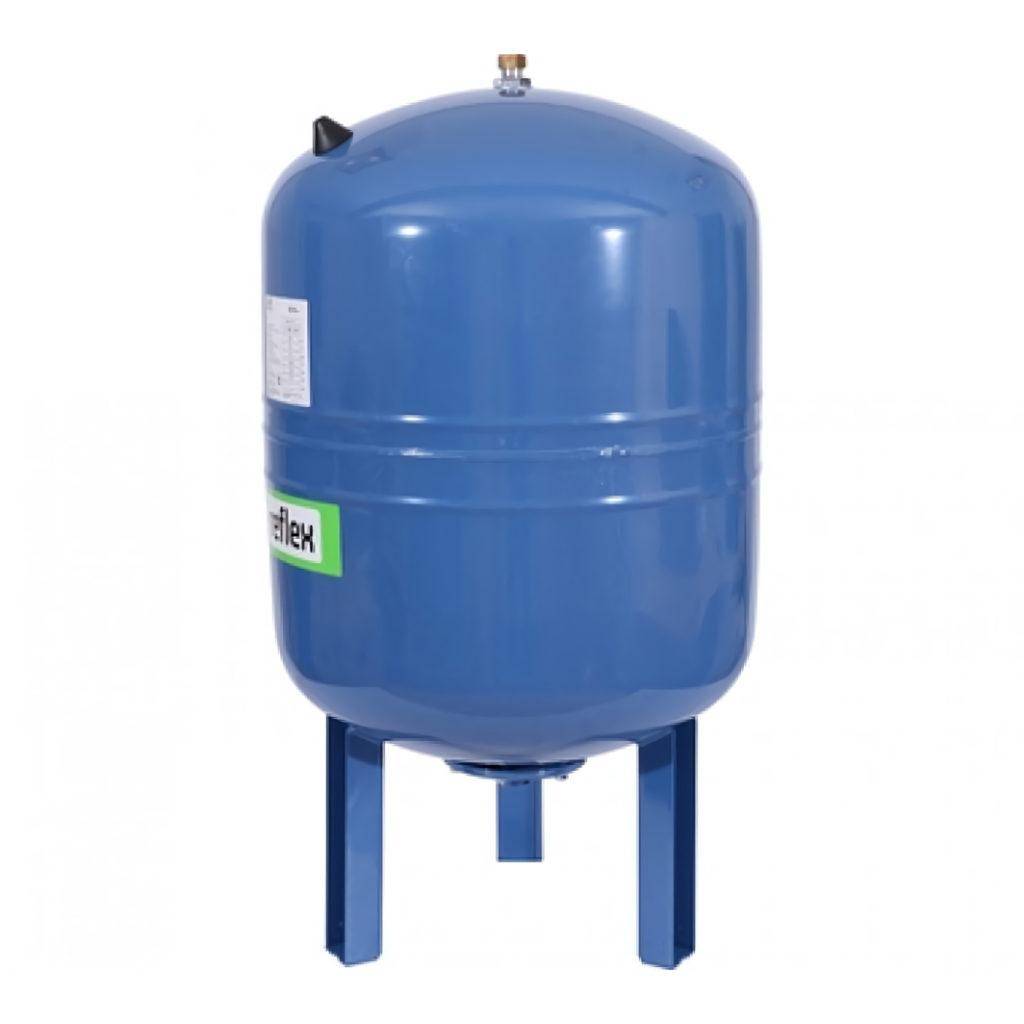

Reflex DE 100

Разработка немецких инженеров отличается безупречным качеством сборки. Емкость изготовлена из углеродистой стали, единственный шов очень хорошо проварен. Бак разработан для систем с повышенными требованиями по устойчивости к коррозии. С наружи и внутри металл покрыт защитно-декоративным слоем на основе эпоксидной смолы. Все узлы рассчитаны на работу в течение 10 лет. Рекомендуемая температура перекачиваемой жидкости – от 1 до 99 градусов.

Предустановленное давление 4 бар, максимальные показатели могут достигать значений в 10 бар. Эластичная мембрана изготовлена из синтетического бутилкаучука и отличается высокой прочностью. Конструкция бака позволяет быстро заменить мембрану. Для монтажа предусмотрены вертикально расположенные ножки. Значительное расстояние между основанием и штуцером позволяет выполнить подключение к водопроводу в комфортных условиях.

Достоинства:

  • Незначительный вес делает простыми транспортировку и монтаж;
  • Занимает мало место в кессоне;
  • Большой ресурс мембраны;
  • Гарантия производителя 2 года.

Недостатки:

Завышенная цена.

Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2024 год

Популярные модели – это устройства отечественного и зарубежного производства. Каждый товар имеет краткое описание, технические свойства, плюсы и минусы. Приведённые аккумуляторы – наиболее ходовой товар, который, по мнению покупателей, соответствует цене и качеству. Лучшие производители из данной серии:

  • «Wester»;
  • «Reflex»;
  • «Джилекс»;
  • «Вихрь».

Модель «WAO 80» от фирмы «Wester»

Установка российского производства используются для бытовых нужд. Корпус выполнен из прочного металла, который продлевает срок службы прибора, диафрагма – из пищевой резины EPDM. Все материалы экологически чистые и на вкусовые качества питьевой воды никак не влияют. В простонародье, данную установку называют расширительным бочком.

Внешний вид гидроаккумулятора «WAO 80» от фирмы «Wester»

Технические характеристики:

Wester WAO 80
Достоинства:

  • Постоянное рабочее давление;
  • Заглушает гидравлические удары;
  • Сглаживает последствия водных ударов, влияющих на работу насосов и тепловых котлов, тем самым увеличивая их срок эксплуатации;
  • Устраняет потерю воды в случае протечки системы;
  • Надёжность конструкции;
  • Экологически чистый продукт;
  • Недорогой прибор по стоимости.

Недостатки:

Не выявлены.

Модель «DE 100» от фирмы «Reflex»

Данный тип аккумуляторов применяется в повысительных установках, сетях отопления (напольные водные) или пожаротушительных системах. Каркас выполнен из листовой стали, внутри имеется специальное покрытие, которое при соприкосновении с водою не образует коррозию. В баке отсутствует арматура: запорная, сливная и проточная. Мембрана сменная, в виде груши.

Внешний вид аккумулятора для системы водоснабжения «DE 100» от фирмы «Reflex»

Технические характеристики:

Тип установки:вертикальный
Габариты (сантиметры):48/83,5
Масса нетто:19 кг
Объемность:100 литров
Максимальное рабочее давление:10 бар
Давление в ёмкости:4 бар
Фланец:металлический
Исполнение:на ножках
Штуцер:1 дюйм
Рабочая температура (градусы):70-100
Производитель:Германия
Средняя цена:7500 рублей

DE 100 Reflex
Достоинства:

  • Несложный монтаж;
  • Надёжность;
  • Возможность менять мембрану;
  • Не образуется коррозия;
  • Приглушает шумовые удары.

Недостатки:

Не выявлены.

Модель «Краб 50» от фирмы «Джилекс»

Автоматическая станция с полным набором элементов, необходимых для установки. Корпус выполнен из пластика, оснащён манометром, календарём смены фильтров. Насос включается и выключается автоматически, фильтрация воды осуществляется предварительно, до её поступления в трубопровод. Особенность агрегата: можно производить монтаж, не зависимо от направления потока воды.

Модель «Краб 50» от фирмы «Джилекс» — внешний вид

Технические характеристики:

Тип установки:вертикальный
Бак:50 литров
Давление рабочее:1-5,5 бар
Реле:1,4-2,8 бар
Масса нетто:10 кг 900 г
Корпус:пластиковый
Присоединительный разъём:дюйм
Максимальный ток:10 А
Рабочая температура:35 градусов
Сколько стоит:5700 рублей

Краб 50 Джилес
Достоинства:

  • Дизайн;
  • Компактный;
  • Устойчивость к коррозии;
  • Функционал;
  • Лёгкий и удобный монтаж: не требуются дополнительные настройки;
  • Автоматика;
  • Соотношение цены и качества.

Недостатки:

Не выявлены.

Модель «ГА-50» от фирмы «Вихрь»

Идеальный вариант гидроаккумулятора для частного дома. Все характеристики соответствуют потребительскому запросу, каркас выполнен из прочных и устойчивых к коррозии материалов. С основной задачей устройство справляется. Как подключить установку – подробно описано в инструкции по эксплуатации.

Модель «ГА-50» от фирмы «Вихрь» — внешний вид гидроаккумулятора

Технические характеристики:

Тип установки:горизонтальный
Номинал бака:50 л
Температура:до 45 градусов
Мембрана:сменная, из пищевой резины
Рабочее давление (максимум):8 бар
Материал фланца:сталь
Масса нетто:7 кг
Размеры (сантиметры):37,5/54/35
Воздушное давление:2 бар
Предназначение:для насосов до 1 кВт
Средняя стоимость:2000 рублей

ГА-50 Вихрь
Достоинства:

  • Надёжный;
  • Возможна замена мембраны;
  • Долгий срок службы;
  • Простата установки;
  • С функцией автономного включения/выключения;
  • Недорогой.

Недостатки:

Не выявлены.

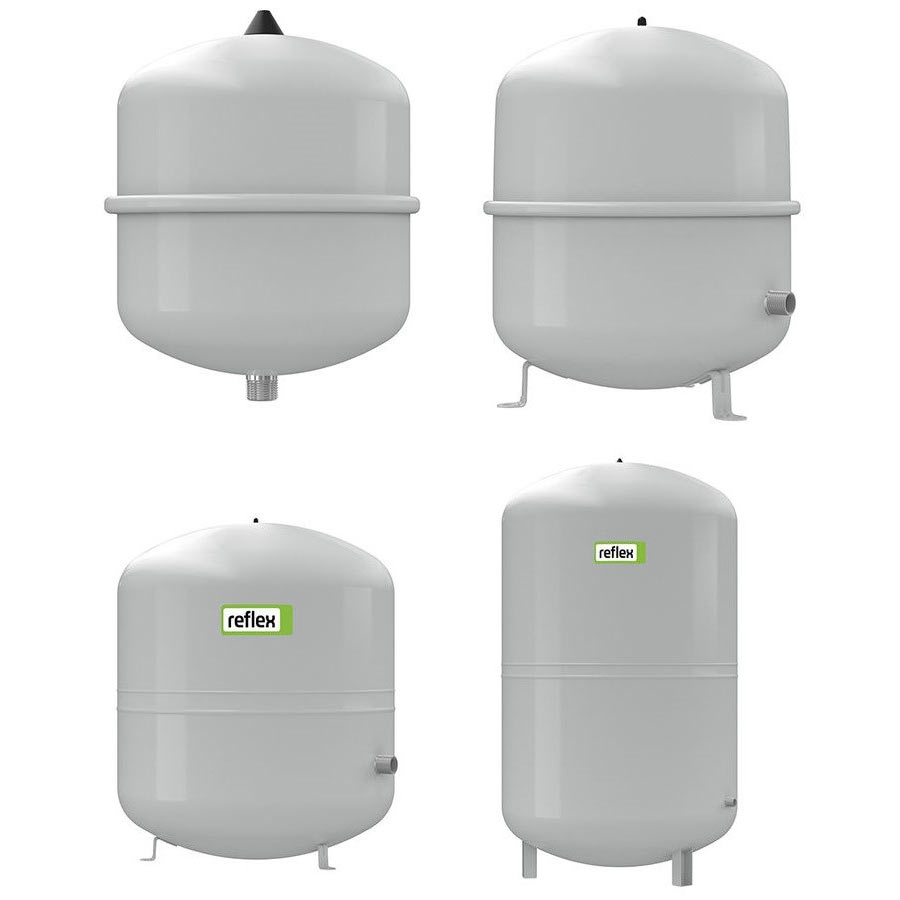

Особенности и типы баков для водоснабжения компании Reflex

Современные модели баков для отопления и водоснабжения компании Reflex производятся из пищевой стали и покрываются полимерным слоем, защищающим материал от коррозии. В продажу емкости поступают в белом и красном цвете.

У многих моделей баков азотная камера в заводских условиях наполняется газом до давления в 1,5 бара. В зависимости от комплектации, резервуар может оборудоваться незаменяемой мембраной или сменной оболочкой. Представленные в продаже емкости отличаются между собой по номинальному объему, форме, размерам и диапазонами рабочего давления – от 3 до 10 бар. Многие баки из ассортимента способны хранить жидкость, температурой до 120 °C. Небольшие расширительные баки Рефлекс, к примеру, модель NG8, можно монтировать на стену в вертикальном положении. Более крупные резервуары нужно устанавливать на землю с использованием специальных опор.

Все имеющиеся на рынке баки компании Reflex поддаются следующей классификации:

  • Экспанзоматы конфигурации N обладают объемом от 200 л. до 1000 л. Эти резервуары оснащены незаменяемой мембраной и работают с давлением, не превышающим 6 бар. Емкости этого типа отличаются выносливостью и длительными сроками применения;
  • Баки конфигурации G – эти мембранные баки Reflex оборудуются сменной мембраной. В продажу эти резервуары поступают в большом диапазоне емкостей – от 100 до 1000 л. При желании покупатель может приобрести резервуар, емкостью 5 тыс. л. по предварительному заказу. Эти баки могут оборудоваться фланцевым или резьбовым соединением и выпускаются только в красном цвете;
  • Мембранные баки Рефлекс серии N производятся специально для конструкций с солнечным коллектором. В продаже можно найти емкости, объемом 2–600 л. Эти баки оснащены несъемной мембраной и имеют резьбовое соединение;
  • Баки из модельного ряда S способны функционировать при давлении 10 бар. В продаже представлены модели, емкостью 2–500 л. Эти баки комплектуются несъемной мембраной и имеют резьбовое соединение;
  • Гидроаккумуляторы Рефлекс выпускаются с маркировкой DD. Эти устройства разрабатываются и выпускаются специально для применения в паре с нагревательными механизмами. Покупатель может выбрать гидроаккумулятор Reflex белого или зеленого цвета. Модели обладают объемом 8–33 л. Максимально допустимое давление для работы устройств – 10 бар.

Какой подойдет для загородного дома?

Стараясь выбрать подходящий гидроаккумулятор reflex для дома, рекомендуется обратить внимание на характеристики и существующие потребности. Оборудование, предлагаемое Reflex, обладает следующими особенностями:

Оборудование, предлагаемое Reflex, обладает следующими особенностями:

  • защита от коррозии;
  • используемое полимерное покрытие для защиты от бака;
  • отсутствие риска проточек;
  • мембрана вида DIN EN 13831;
  • сменная мембрана с объёма от 50 литров;
  • использование деталей резьбового вида;
  • обработка гидроаккумуляторов эпоксидным материалом, отличающимся высоким уровнем прочности;
  • предварительное заполнение оборудования азотом.

Доступный объём оборудования серии составляет 33 – 500 литров. Максимальное рабочие давление составляет 10 бар, что является оптимальным показателем. Для домашнего использования за городом рекомендуется выбирать гидроаккумулятор reflex исходя из количества потребителей. Для трёх человек, достаточно бака минимальных размеров, для 4-8 жильцов, потребуется 60-литровая ёмкость либо на 80 литров.

Стоимость гидроаккумуляторов Reflex

Гидроаккумуляторы Reflex — это высококачественное оборудование, которое обеспечивает стабильную работу системы водоснабжения. Однако, как и любое качественное оборудование, гидроаккумуляторы Reflex имеют свою стоимость.

Стоимость гидроаккумуляторов Reflex зависит от их характеристик, вместимости, материала корпуса и других факторов. На рынке представлены гидроаккумуляторы Reflex с различными характеристиками и стоимостью.

  • Гидроаккумуляторы Reflex объемом 8 литров стоят от 2000 рублей;
  • Гидроаккумуляторы Reflex объемом 18 литров стоят от 3500 рублей;
  • Гидроаккумуляторы Reflex объемом 24 литра стоят от 4000 рублей;
  • Гидроаккумуляторы Reflex объемом 50 литров стоят от 8500 рублей;
  • Гидроаккумуляторы Reflex объемом 100 литров стоят от 15000 рублей;

Несмотря на то, что гидроаккумуляторы Reflex не являются самыми дешевыми на рынке, они обладают рядом преимуществ, которые компенсируют их стоимость. Они обеспечивают стабильное давление и позволяют экономить воду, продлевая тем самым срок службы водонагревателей и другого оборудования в системе. К тому же, гидроаккумуляторы Reflex изготавливаются из качественных и прочных материалов, что обеспечивает их долговечность и надежность.

Гидроаккумулятор 100 литров Reflex DE 100

Установкавертикальная
Объем, л100
Макс. рабочее давление, бар10
Начальное давление воздуха, бар4
Макс. температура, °С70
Диаметр, мм480
Высота, мм835
Масса, кг19
Материал бакасталь
Материал фланцасталь
Присоединительный размер, дюйм1 НР

Гидроаккумулятор для систем водоснабжения.

Соприкасающиеся с арматурой поверхности защищены от коррозии. Полимерное покрытие бака.

  • Для систем питьевого водоснабжения не отвечающих требованиям DIN 1988, систем отопления, систем пожаротушения, промышленного водоснабжения
  • Непроточный
  • Мембрана в виде груши в соответствии с DIN EN 13831
  • Начиная с 50 л сменная мембрана
  • Поверхности всех баков, контактирующие с водой, защищены от коррозии
  • Резьбовое присоединение
  • Прочное эпоксидное покрытие
  • На заводе заполнены азотом с предварительным давлением 4 бара

Код товара: 73471

  • Объем, л: 60
  • Диаметр, мм: 409
  • Фланец: сталь
  • Подключение, дюйм: 1 НР

нет в наличии

Код товара: 35851

  • Объем, л: 80
  • Диаметр, мм: 480
  • Фланец: сталь
  • Подключение, дюйм: 1 НР

нет в наличии

Код товара: 70784

  • Объем, л: 33
  • Диаметр, мм: 354
  • Фланец: сталь
  • Подключение, дюйм: 3/4 НР

нет в наличии

Код товара: 86522

  • Объем, л: 200
  • Диаметр, мм: 634
  • Фланец: сталь
  • Подключение, дюйм: 1¼ НР

нет в наличии

Код товара: 96493

  • Объем, л: 300
  • Диаметр, мм: 634
  • Фланец: сталь
  • Подключение, дюйм: 1¼ НР

нет в наличии

Код товара: 21000

  • Объем, л: 400
  • Диаметр, мм: 740
  • Фланец: сталь
  • Подключение, дюйм: 1¼ НР

нет в наличии

Типы конструкции и их устройство

Чтобы точно знать, как правильно выбрать гидроаккумулятор для систем водоснабжения, важно изучить характерные особенности различных моделей

Расположение

В продаже существуют горизонтальные и вертикальные модели гидроаккумуляторов, тип выбирают, в первую очередь, руководствуясь наличием свободного места в помещении насосной. Если же свободное пространство позволяет установить любую из модификаций, а объем гидроаккумулятора превышает 100 литров, целесообразнее станет приобретение вертикальной модели.

Вертикальный и горизонтальный гидробак для водоснабжения

Такой выбор обусловлен тем, что при расходе жидкости в резервуаре появляются воздушные пузыри, которые всегда собираются в верхней части емкости. В вертикальном гидроаккумуляторе площадь верхней части меньше, что облегчает процесс стравливания воздуха. Обычно это делается с помощью специального ниппеля. Место нахождения пузырей в горизонтальном резервуаре с большой площадью верхней части определить сложнее. Для стравливания может использоваться врезка с вентилем. Наличие воздуха в гидроаккумуляторе нежелательно из-за вероятности образования воздушных пробок.

Для моделей менее 100 литров расположение не имеет значения, хотя при их использовании совместно с насосными станциями обычно выбор отдают в пользу горизонтального варианта.

Устройство моделей

Выбор аккумулятора для системы водоснабжения включает в себя решение вопроса – какое из устройств окажется более эффективным. В общем виде устройство всех видов оборудования этой категории сходно – емкость гидроаккумулятора делится на две части. В одной из частей находится сжатый воздух, а в другой – вода. Пластичность перегородки материалов, разделяющих воду и воздух, позволяет последнему «выталкивать» жидкость в систему.

На фото показана схема устройства гидроаккумулятора

Существует два основных вида гидроаккумуляторов – мембранные и баллонные. Последние в обиходе часто называются «грушами».

  • мембранные модели в прямом смысле разделяют резервуар на две части,
  • баллонные устроены по принципу «сосуд в сосуде», вода закачивается в емкость из каучуковой резины, которая, в свою очередь, со всех сторон окружена воздухом.

Сомнения при выборе обычно вызывает то, что в мембранных моделях вода соприкасается со стенками гидроаккумулятора, однако в моделях надежных производителей используются высококачественные материалы, таким образом риск появления коррозии не высок, а вода не приобретает нежелательного привкуса.

Чтобы проще разобраться в вопросе как выбрать гидроаккумулятор для систем водоснабжения, рекомендуем к просмотру это видео.

Устройство системы

Гидроаккумулятор – это герметичный бак, осуществляющий, при необходимости, накопление или отдачу гидроэнергии.

Внутри емкости установлена эластичная мембрана, разделяющая рабочее пространство на две части – для жидкой и газовой среды.

Монтаж устройства осуществляется посредством фланца. Замена мембраны производится после демонтажа фланца.

Необходимость замены мембраны определяется степенью ее эластичности. В качестве рабочего газа используется неактивный газ (чаще всего азот).

Важно знать: перед установкой мембранного бака давление газа должно быть ниже на 0,5 – 1 бар, чем указанное на реле. Это условие обеспечения правильного задействования насоса в системе.

Выбор гидроаккумулятора Reflex: какой объем нужен?

Вместимость гидроаккумулятора определяется объемом бака, который измеряется в литрах. Как правило, чем больше потребление воды, тем больше объем гидроаккумулятора требуется. Для определения необходимого объема можно использовать следующую формулу:

Объем гидроаккумулятора (в литрах) = Количество потребителей × Продолжительность работы насоса (в минутах) × Норма потребления воды (в литрах в минуту)

Для расчета нормы потребления воды можно учесть среднее значение расхода воды для каждого потребителя, умножив его на количество потребителей и добавив запас на будущее. Запас обычно составляет около 20% от средней потребности.

При выборе объема гидроаккумулятора также следует учитывать закономерности потребления воды. Если потребление воды в системе имеет ярко выраженные пиковые значения, рекомендуется увеличить объем гидроаккумулятора для обеспечения стабильного давления в течение всего времени потребления.

Ниже приведена таблица с рекомендуемыми объемами гидроаккумуляторов Reflex в зависимости от количества потребителей и продолжительности работы насоса:

Количество потребителейПродолжительность работы насоса (в минутах)Объем гидроаккумулятора (в литрах)
1-25-1024
2-310-2050
3-420-30100
Более 4Более 30150

Эти рекомендации основаны на опыте и являются общими руководствами. В каждом конкретном случае решение о выборе объема гидроаккумулятора Reflex следует принимать с учетом индивидуальных особенностей системы водоснабжения и потребностей пользователей.

Мембранные баки серии Refix DE

Мембранные баки Refix DE производства компании Reflex (Германия) предназначены для использования в составе трубопроводных систем подачи питьевой воды, а также комплексов с водонагревательными установками и гидропневматическими аккумуляторами. Применяются в условиях работы со средами с давлением до 10 бар и температурой до +70 °С.

Конструктивные особенности

Мембранные баки серии Refix DE имеют схожее конструктивное устройство с сосудами группы Refix DC. В состав изделия входит стальной корпус, изготовленный из штампованного и вальцованного листового металла. Корпусные элементы соединены между собой при помощи сварных соединений с полным проплавлением. Качество швов проверено неразрушающими методами контроля, включая гидравлические испытания пробным давлением.

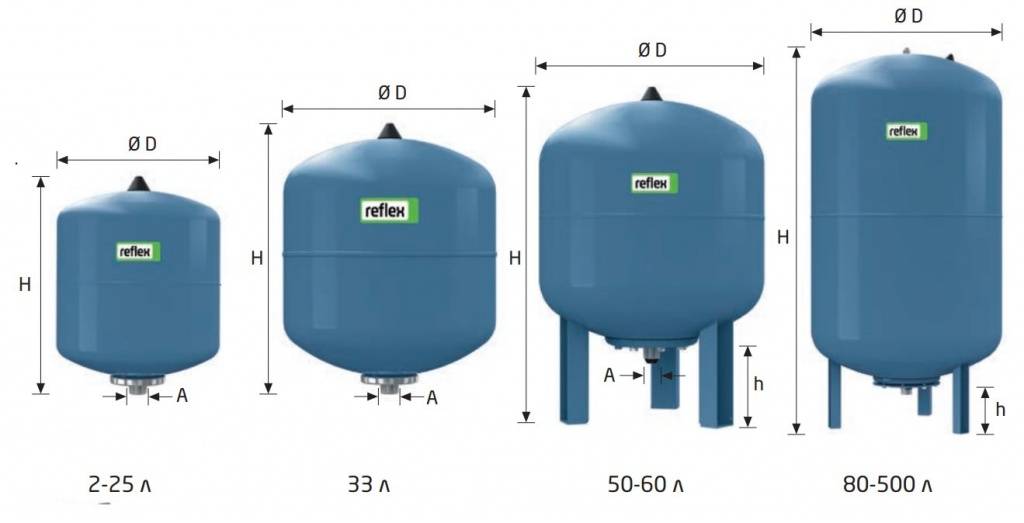

Ассортимент исполнений баков серии DE включает сосуды ёмкостью от 2 до 1000 литров с диаметром корпуса от 132 до 740 мм и габаритной высотой от 260 до 2604 мм. Изделия предназначены для вертикальной установки, начиная с ёмкостей объёмом 50 литров для удобства монтажа предусмотрены три приваренные к днищу опоры.

Единственное отличие мембранных баков серии DE от серии DC заключается в присутствии сменной мембраны грушевидной формы, которая изготовлена в соответствии с DIN EN 13831 и присутствует в составе моделей ёмкостью от 50 литров.

На месте эксплуатации мембранный бак Refix HW устанавливается в горизонтальном положении, для чего корпус оснащён специальными опорными ножками, расположенными снизу. В верхней части корпуса размещен кронштейн для установки и крепления вспомогательного насоса. К цилиндрической обечайке изделия изнутри прикреплена грушевидная мембрана из эластичного материала, изготовленная в соответствии с DIN EN 13831. В составе баков Refix HW объёмом от 50 до 100 литров используется сменная мембрана.

Принцип работы и технология использования

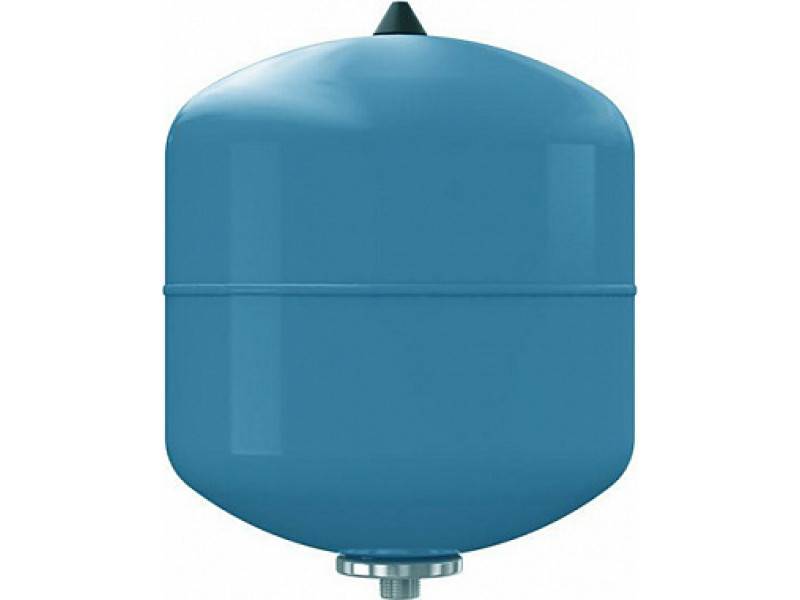

Корпус мембранного бака Refix DE разделён грушевидной мембраной на две несообщающиеся камеры — водяную и газовую. В газовую на заводе-изготовителе закачан азот под давлением, в водяную поступают излишки воды, вытесняемой из системы при повышении рабочей температуры. Наличие этой камеры позволяет выровнять уровень давления в системе, избежав нежелательных скачков, которые могут привести к аварийным ситуациям. При снижении температуры объём воды в системе уменьшается, в результате давление газа на мембрану постепенно вытесняет необходимое количество жидкости из водяной камеры. При этом герметичность мембраны и её соединения с корпусом предотвращает перемешивание сред газовой и водяной камер бака.

Области применения баков серии Refix DE

Технические характеристики и геометрические параметры мембранных баков серии Refix DE производства компании Reflex позволяют использовать их для организации систем транспортировки питьевой воды (кроме систем, требующих соответствия DIN 1988), а также водоснабжения объектов промышленного назначения, отопительных систем и установок пожаротушения. Альтернативный вариант использования — системы, которым требуется поддержание постоянного давления рабочей среды вне зависимости от внешних условий.

Преимущества практического использования

  • обширный модельный ряд баков с различной вместимостью и габаритными размерами;
  • наличие сменяемой эластичной мембраны, изготовленной в соответствии с DIN EN 13831;
  • эпоксидное покрытие синего цвета, которое обеспечивает надёжную защиту всех поверхностей от образования коррозии;
  • не требуют установки запорной, проточной и сливной арматуры;
  • соединительный штуцер имеет стандартное резьбовое окончание.

Ассортимент продукции немецкого бренда Reflex, представленный в каталоге компании «ТрубОптПласт», включает все исполнения мембранных баков серии Refix DE. Чтобы заказать оборудование необходимого объёма, оставьте заявку на расчёт стоимости. Предварительно ознакомиться с актуальным расценками можно скачав прайс-лист с сайта компании. Для консультации по техническим, экономическим и организационным вопросам свяжитесь с менеджерами компании одним из способов, указанных в разделе «Контакты».

Особенности устройства

Герметический корпус ёмкости содержит две камеры, разделённые специальной мембраной. Одна камера содержит воду, другая воздух. Первая изготовляется из прочного резинового материала, что исключает соприкосновение воды с поверхностями бака.

Вторая содержит пневмоклапан, регулирующий давление. Мембраны гидроаккумуляторов, объём которых превышает 100 л, содержат особый клапан, способствующий стравливанию воздуха, выделяемого водой.

Вода насосом подаётся в мембрану ёмкости до достижения определённого порога давления. Затем срабатывает реле, отключающее насос и прекращающее подачу воды. После забора воды давление падает, способствуя автоматическому включению насоса. Эффективность работы гидробака зависит от его объёмов.

Модельный ряд

Гидроаккумуляторы Рефлекс – это достаточно широкая модельная линейка, в которой находятся баки с объемом, начиная от 2 литров, заканчивая 1500-литровыми резервуарами. Для частного дома чаще всего приобретают модели:

  • Reflex DE 50 с объемом 50 литров, такие приборы идеальны для строений, в которых проживает 3-4 человека;
  • Reflex DE 80, который может обеспечить водой двухэтажный дом;
  • Reflex DE 100 – оптимальная модель для достаточно большого дома;
  • Reflex DE 200 устанавливают в частных домах, где воду используют интенсивно, присутствует большое количество потребителей (смесители, краны, сантехнические приборы).

По своим техническим характеристикам все модели друг от друга отличаются только объемом резервуара. Во всем остальном — исходные материалы, форма, конструктивные элементы — похожи. Поэтому основной критерий выбора – объем. Он влияет на цену гидроаккумуляторов для систем водоснабжения Рефлекс. Чем больших размеров прибор, тем он дороже.

В модельной линейке присутствуют две разновидности описываемых приборов. Одни под маркой «DE» являются обладателями мембраны, которую можно заменять на новую при выходе ее из строя. Другие под маркой «DC» в своей конструкции имеют мембрану, которая замене не подлежит.

Модельный ряд

Гидроаккумуляторы для систем водоснабжения

Компания Рефлекс предлагает широкий выбор гидроаккумуляторов различной габаритной емкости. Для личного пользования или использования в жилых домах подойдут гидроаккумуляторы на 50-200 литров. Для промышленных и коммерческих целей доступны варианты с большей емкостью — от 200 литров и выше.

В зависимости от потребностей, можно выбрать вертикальное или горизонтальное исполнение гидроаккумулятора. Для удобства монтажа и использования, некоторые модели имеют дополнительные крепежи или регуляторы давления.

Все гидроаккумуляторы Рефлекс изготовлены из высококачественных материалов, что гарантирует их долговечность и надежность. Конструктивные особенности позволяют избежать накопления солей и отложений, а также предотвращают образование коррозии.

  • Модельный ряд гидроаккумуляторов Рефлекс:
  • Reflex N, Reflex NRG — обычные гидроаккумуляторы;
  • Reflex W — гидроаккумуляторы с мембраной из пищевого силикона;
  • Reflex F, Reflex F-M, Reflex G — гидроаккумуляторы с резервуаром из нержавеющей стали;
  • Reflex G в вертикальном исполнении — гидроаккумуляторы с повышенной габаритной емкостью;
  • Reflex Inox, Reflex Inox G — гидроаккумуляторы с резервуаром и мембраной из нержавеющей стали.

Независимо от модели, все гидроаккумуляторы Рефлекс имеют сертификаты качества и соответствуют международным стандартам.

При выборе гидроаккумулятора Рефлекс для систем водоснабжения обязательно учитывайте размеры, мебрану и емкость

Обращайте внимание на работу системы водоснабжения, чтобы предотвратить перегрузку гидроаккумулятора и затраты на его ремонт

Лучшие гидроаккумуляторы для систем водоснабжения на 24 литра

Компактный гидроаккумулятор для систем водоснабжения дачи не нуждается в емкости большого объема. Небольшой расход воды позволяет сэкономить на вместимости резервуара. Несмотря на небольшие размеры, гидробаки функциональны, легко справляются с поставленными задачами: поддерживают стабильное давление и защищают насосы от частого включения.

ВыборЭксперта.ру остановили свой выбор на 3 изделиях, имеющих надежные конструктивные решения, отличающиеся продолжительным сроком службы. Предложенные гидроресиверы предназначены для работы со скважинными насосами мощностью 500 Вт или поверхностными моделями в 1 кВт.

Wester WAO 24

Небольшой горизонтальный гидроаккумулятор российского производства изготовлен углеродистой стали. От коррозии емкость защищает порошковое покрытие, высокое качество покраски отмечают все пользователи – краска не облазит с поверхности даже при эксплуатации в помещениях с высоким уровнем влажности. В качестве опоры предусмотрено 4 ножки с отверстиями для монтажа. В верхней части установлена площадка для насоса.

Бутиловая диафрагма, установленная в баке, отличается повышенной прочностью, устойчивостью к воздействию бактерий, которые могут жить в колодезной воде. Для подключения к водопроводу используется оцинкованный стальной фланец. Гидроресивер можно использовать в системах холодного и горячего водоснабжения. Емкость рассчитана на рабочее давление до 10 бар.

Достоинства:

  • Хорошая устойчивость;
  • Добротное исполнение;
  • Низкая цена;
  • Срок службы не менее 7 лет;
  • Сменная мембрана.

Недостатки:

Вмещает не более 30% воды от заявленного объема.

Вихрь ГА-24 24 л

Горизонтальная модель от российского производителя изготовлена из стали. Декоративное покрытие защищает от коррозии при эксплуатации в условиях повышенной влажности. Горизонтальная компоновка упрощает монтаж, а площадка позволяет установить внешний насос и сэкономить полезное пространство. Диафрагма изготовлена из пищевой резины и не оказывает негативного влияния на качество воды.

Модель рассчитана на перекачку жидкости с температурой до 45 градусов и используется только в системах холодного водоснабжения. Заводское давление в баке 2 бар, максимально допустимое – до 6 бар. Для закачивания воздуха предусмотрен пневмоклапан. Фланец для подключения водопровода изготовлен из оцинкованной стали.

Достоинства:

  • Универсальный монтаж: можно установить горизонтально или закрепить на стене;
  • Простая замена мембраны;
  • Стабильное давление без скачков;
  • Низкая цена.

Недостатки:

Нет манометра.

Unipump 85109 24 л

Корпус из нержавеющей стали делает оборудование практичным и долговечным. Высокая устойчивость к коррозии увеличивает срок эксплуатации до 10 лет. Горизонтальная компоновка делает гидробак удобным в эксплуатации. Через боковой фланец, изготовленный из нержавейки, емкость легко обслуживать и подключать к водопроводу. Для подключения используется стандартная дюймовая резьба. На площадке можно установить внешний насос. В качестве опоры приварены пластины с монтажными отверстиями, которые равномерно распределяют нагрузку на основание.

Мембрана, изготовленная и EPDM, отличается высокой устойчивостью к нагрузкам, эластичностью. Гидроресивер работает при номинальном давлении 2 бар, но рассчитан на повешение нагрузки до 6 бар.

Достоинства:

  • Не облазит декоративный слой;
  • Сменная диафрагма;
  • Отсутствие неприятного запаха у воды;
  • Максимальная температура жидкости 90 градусов.

Недостатки:

Высокая цена.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
