Делаем гидравлический расчет системы отопления с помощью программ, готовых форм Excel и самостоятельно

Порядок расчета гидравлических параметров отопления

Отопление на плане дома

На первом этапе вычисления параметров системы отопления следует составить предварительную схему, на которой указывается расположение всех компонентов. Таким образом определяется общая протяженность магистралей, рассчитывается количество радиаторов, объем воды, а также характеристики отопительных приборов.

Как сделать гидравлический расчет отопления, не имея опыта подобных вычислений? Следует помнить, что для автономного теплоснабжения важно правильно подобрать диаметр труб. Именно с выполнения этого этапа и следует начать вычисления

Определение оптимального диаметра труб

Виды труб для отопления

Самый упрощенный гидравлический расчет системы отопления включает в себя только вычисление сечения трубопроводов. Нередко при проектировании небольших систем обходятся и без него. Для этого берут следующие параметры диаметров труб в зависимости от типа теплоснабжения:

• Открытая схема с гравитационной циркуляцией. Трубы диаметром от 30 до 40 мм. Такое большего сечение необходимо для уменьшения потерь при трении воды о внутреннюю поверхность магистралей;
• Закрытая система с принудительной циркуляцией. Сечение трубопроводов варьируется от 8 до 24 мм. Чем оно меньше, тем больше давление будет в системе и соответственно – уменьшится общий объем теплоносителя. Но при этом возрастут гидравлические потери.

Если в наличии есть специализированная программа для гидравлического расчета системы отопления – достаточно заполнить данные о технических характеристиках котла и перенести отопительную схему. Программный комплект определит оптимальный диаметр труб.

Таблица выбора внутреннего диаметра трубопроводов

Полученные данные можно проверить самостоятельно. Порядок выполнения гидравлического расчета двухтрубной системы отопления вручную при вычислении диаметра трубопроводов заключается в вычислении следующих параметров:

• V – скорость движения воды. Она должна быть в пределах от 0,3- до 0,6 м/с. Определятся производительностью насосного оборудования;
• Q – тепловой поток. Это отношение количества тепла, проходящего за определенный промежуток времени – 1 секунду;
• G – расход воды. Измеряется в кг/час. Напрямую зависит от диаметра трубопровода.

В дальнейшем для выполнения гидравлического расчета систем водяного отопления понадобиться узнать общий объем отапливаемого помещения – м³. Предположим, что это значение для одной комнаты равно 50 м³. Зная мощность котла отопления (24 кВт) вычисляем итоговый тепловой поток:

Q=50/24=2,083 кВт

таблица расхода воды в зависимости от диаметра трубы

Затем для выбора оптимального диаметра труб нужно воспользоваться данными таблицы, составленными при выполнении гидравлического расчета системы отопления в Excel.

В этом случае оптимальный внутренний диаметр трубы на конкретном участке системы составит 10 мм.

В дальнейшем для выполнения примера гидравлического расчета системы отопления можно узнать ориентировочный расход воды, который засвистит от диаметра трубы.

Учет местных сопротивлений в магистрали

Пример гидравлического расчета отопления

Не менее важным этапом является расчет гидравлического сопротивления отопительной системы на каждом участке магистрали. Для этого вся схема теплоснабжения условно разделяется на несколько зон. Лучше всего сделать вычисления для каждой комнаты в доме.

В качестве исходных данных для внесения в программу для гидравлического расчета системы отопления понадобятся следующие величины:

• Протяженность трубы на участке, м.п;
• Диаметр магистрали. Порядок вычислений описан выше;
• Требуемая скорость теплоносителя. Также зависит от диаметра трубы и мощности циркуляционного насоса;
• Справочные данные, характерные для каждого типа материала изготовления – коэффициент трения (λ), потери на трении (ΔР);
• Плотность воды при температуре +80°С составит 971,8 кг/м³.

Зная эти данные можно сделать упрощенный гидравлический расчет отопительной системы. Результат подобных вычислений можно увидеть в таблице. При проведении этой работы нужно помнить, что чем меньше выбранный участок отопления, тем точнее будут данные общих параметров системы. Так как сделать гидравлический расчет теплоснабжения с первого раза будет затруднительно – рекомендуется провести ряд вычислений для определенного промежутка трубопровода. Желательно, чтобы в нем было как можно меньше дополнительных приборов – радиаторов, запорной арматуры и т.д.

Что такое гидравлический расчет

Гидравлический расчет делают только для крупных контуров обогрева.

Принцип работы водяной системы отопления заключается в том, что по трубам и батареям циркулирует теплоноситель. Это жидкость (вода или ) которая нагревается в котле и потом прогоняется по всему контуру циркуляционным насосом или благодаря силе гравитации.

Теплоноситель во время циркуляции встречает гидравлическое сопротивление. Кроме этого, жидкость немного останавливается из-за трения об стенки труб. Гидравлический расчет систем отопления выполняется для того, чтобы вычислить оптимальное значение сопротивления контура, при котором скорость теплоносителя будет в пределах нормы (2-3 м/с для герметичного контура). По заключению вычислений мы узнаем следующие ключевые параметры:

• для контура;
• мощность циркуляционного насоса;
• количество оборотов для регулировки на каждом радиаторе.

Независимо от того где выполнялся гидравлический расчет системы отопления, на онлайн калькуляторе или в Excel, его пользу сложно переоценить. Так как одним выстрелом мы убиваем двух зайцев: контур работает, как часы и нет перерасхода средств, ведь мы точно будем знать оптимальные параметры элементов системы.

Специалисты делают гидравлический расчет системы отопления в Excel таблице. Это очень сложный процесс, который под силу далеко не всем людям с профильным образованием, не говоря уже о дилетантах. Нужно разбираться в теплотехнике, гидравлике, знать основы монтажа и многое другое. Получить эти знания можно только в высшем учебном заведении. Есть специализированные программы для гидравлического расчета системы отопления. Но опять же работать с ними могут только люди, имеющие профильное образование.

Как рассчитать мощность отопительного котла, зная объём отапливаемого помещения?

Тепловая мощность котла определяется по формуле:

Q = V × ΔT × K / 850

• Q – количество тепла в кВт/ч
• V – объём отапливаемого помещения в кубометрах
• ΔT – разница между температурой снаружи и внутри дома
• К – коэффициент потери тепла
• 850 – число, благодаря которому произведение трёх вышеуказанных параметров можно перевести в кВт/ч

Показатель К

может иметь следующие значения:

• 3-4 – если конструкция здания упрощённая и деревянная или если оно сделано из профлиста
• 2-2,9 – у помещения небольшая теплоизоляция. Такое помещение имеет простую конструкцию, длина 1 кирпича равна толщине стены, окна и крыша имеют упрощённую постройку
• 1-1,9 – конструкция здания считается стандартной. У таких домой двойная кирпичная вкладка и мало простых окон. Кровля крыши обычная
• 0,6-0,9 – конструкция здания считается улучшенной. Такое здание имеет окна с двойными стеклопакетами, основа пола толстая, стены кирпичные и имеют двойную теплоизоляцию, крыша имеет теплоизоляцию, сделанную из хорошего материала

Ниже приведена ситуация, в которой подбирается котел отопления по объему отапливаемого помещения.

Дом имеет площадь 200 м², высота его стен 3 м, теплоизоляция является первоклассной. Показатель температуры окружающего воздуха рядом с домом не падает ниже -25 °С. Получается, что ΔT = 20 — (-25) = 45 °С. Получается, чтобы узнать количество тепла, которое требуется для отопления дома, необходимо произвести следующий расчёт:

Q = 200 × 3 × 45 × 0,9/850 = 28,58 кВт/ч

Полученный результат пока что не следует округлять, ведь к котлу может быть еще подключена система горячего водоснабжения.

Если вода для мытья нагревается другим способом, то результат, который получен самостоятельно не нуждается в корректировке и эта стадия расчёта является завершающей.

Основные параметры для расчета

Чтобы определить расход тепла на отопление, а также произвести теплотехнический расчет здания, необходимо учесть множество параметров, зависящих от следующих характеристик:

• Назначение и тип здания.
• Географическое расположение строения.
• Ориентация стен по сторонам света.
• Размеры конструкций (объем, площадь, этажность).
• Тип и размеры окон и дверей.
• Характеристики отопительной системы.
• Количество людей, находящихся в здании одновременно.
• Материал стен, пола и перекрытия последнего этажа.
• Наличие системы горячего водоснабжения.
• Тип вентиляционных систем.
• Другие конструктивные особенности строения.

Цели гидравлического расчета

Цели гидравлического расчета заключаются в следующем:

1. Подобрать оптимальные диаметры трубопроводов.
2. Увязать давления в отдельных ветвях сети.
3. Выбрать циркуляционный насос для системы отопления.

Раскроем подробнее каждый из этих пунктов.

1. Подбор диаметров трубопроводов

Сергей Булкин

Чем меньше диаметр трубопровода, тем больше сопротивление оказывается потоку теплоносителя из-за трения о стенки трубопровода и местных сопротивлений на поворотах и ответвлениях. Поэтому для малых расходов, как правило, берутся малые диаметры трубопроводов, для больших расходов, соответственно, большие диаметры, за счёт чего можно ограниченно отрегулировать систему.

Если система разветвлённая – есть короткая и длинная ветка, то на длинной ветке идёт большой расход, а на короткой – меньший. В этом случае короткая ветка должна выполняться из труб меньших диаметров, а длинная ветка должна выполняться из труб большего диаметра.

И, по мере уменьшения расхода, от начала к концу ветки диаметры труб должны уменьшаться так, чтобы скорость теплоносителя была примерно одинакова.

2. Увязка давлений в отдельных ветвях сети

Увязка может производиться подбором соответствующих диаметров труб или, если возможности этого способа исчерпаны, то за счёт установки регуляторов расхода давления или регулировочных вентилей на отдельных ветвях.

Сергей Булкин

Частично мы, как это описано выше, можем увязать давление с помощью подбора диаметров трубопроводов. Но не всегда это удаётся сделать. Например, если берём самый маленький диаметр трубопровода на короткой ветке, а сопротивление в нём все равно недостаточно большое, тогда весь поток воды будет идти через короткую ветку, не заходя в длинную. В этом случае требуется дополнительная регулировочная арматура.

Регулировочная арматура может быть разной.

Бюджетный вариант — ставим регулировочный вентиль — т.е. вентиль с плавной регулировкой, который имеет градацию в настройке. Каждый вентиль имеет свою характеристику. При гидравлическом расчёте проектировщик смотрит, какое давление необходимо погасить, и определяется так называемая невязка давлений между длинной и короткой ветками. Тогда по характеристике вентиля проектировщик определяет, на сколько оборотов этот вентиль,  от полностью закрытого положения, надо будет открыть. Например, на 1, на 1.5 или на 2 оборота. В зависимости от степени открытия вентиля будет добавляться разное сопротивление.

Более дорогой и сложный вариант регулировочной арматуры — т.н. регуляторы давления и регуляторы расхода. Это устройства, на которых мы задаём необходимый расход или необходимый перепад давлений, т.е. падение давлений на этой ветке. В этом случае устройства сами контролируют работу системы и, если расход не соответствует требуемому уровню, то они открывают сечение, и расход увеличивается. Если расход слишком большой, то сечение перекрывается. Аналогично происходит и с давлением.

Если все потребители после ночного понижения теплоотдачи одновременно открыли утром свои отопительные приборы, то теплоноситель попытается, в первую очередь, поступать в ближние к тепловому пункту приборы, а до дальних дойдет спустя часы. Тогда сработает регулятор давления, прикрывая ближайшие ветки и, тем самым, обеспечит равномерное поступление теплоносителя во все ветки.

Самые продвинутые и дорогие системы – когда на каждую ветку ставится регулятор расхода и регулятор перепада давления, т.к. в этом случае контролируются оба параметра.

3. Подбор циркуляционного насоса по давлению (напору) и по расходу (подаче)

Сергей Булкин

Расчетные потери давления в главном циркуляционном кольце (с небольшим запасом) определят напор для циркуляционного насоса. А расчетный расход насоса – это суммарный расход теплоносителя по всем ветвям системы. Насос подбирается по напору и по расходу.

Эти данные (напор и расход) прописаны в технических характеристиках циркуляционного насоса. Насос подбирается по двум параметрам, которые мы определяем в ходе гидравлического расчёта.

Если в системе стоит несколько циркуляционных насосов, то в случае их последовательного монтажа у них суммируется напор, а расход будет общим. Если насосы работают параллельно, то у них суммируется расход, а напор будет одинаковым.

Важно: Определив в ходе гидравлического расчёта потери давления в системе, можно выбрать циркуляционный насос, который оптимально будет соответствовать параметрам системы, обеспечивая оптимум затрат – капитальных (стоимость насоса) и эксплуатационных (стоимость электроэнергии на циркуляцию)

Как рассчитать теплопотери через стены

В готовой системе теплопотери происходят на стыках между листами утеплителя, через отверстия для дюбелей, крепящих его к стене. Также теплопотери могут возникать, например, в краевых зонах, а также в местах, где теплоизолятор примыкает к кровле.

Они могут возникнуть на оконных и дверных откосах, так как в большинстве случаев там невозможно смонтировать утеплитель нужной толщины. В лучшем случае, туда можно вмонтировать пенополистирол, толщина которого составляет не более 5 см.

К тому же структура части стен дома характеризуется повышенной влажностью – это кухня, ванная комната и санузлы. Влага снижает теплоизоляционные характеристики большинства утеплителей как минимум на 20%.

Поэтому необходимо внести поправку в расчеты к проектной толщине утеплителя – на 100 мм добавить дополнительных 20 мм. Благодаря увеличению толщины утеплителя происходит компенсация вышеперечисленных потерь тепла.

Если толщина стен меньше 50 см, и они возведены из стандартных строительных материалов, то толщина утеплителя будет составлять не менее 12 см. Только при таких условиях утепление даст желаемый результат и стены будут соответствовать современным теплоизоляционным нормам.

Гидравлический расчет системы отопления: главные цели и задачи выполнения данного действия

Эффективность отопительной системы вовсе не гарантируют качественные трубы и высокопроизводительный теплогенератор.

Наличие ошибок, допущенных при монтаже, может свести на нет работу котла, работающего на полную мощность: либо в помещениях будет холодно, либо затраты на энергоносители будут неоправданно высокими.

Поэтому важно начинать с разработки проекта, одним из важнейших разделов которого является гидравлический расчет системы отопления

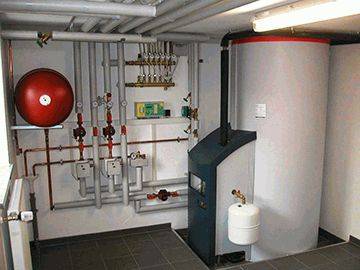

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

• диаметр труб и их пропускная способность;
• местные потери давления по отдельным участкам системы отопления;
• требования гидравлической увязки;
• потери давления по всей системе (общие);
• оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

1. Собрать исходные данные и систематизировать их.
2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

• мощности радиаторов;
• расхода теплоносителя;
• расстановки теплового оборудования и пр.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

• для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
• для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Зачем нужен точный расчет теплопотерь здания?

Каждый владелец дома должен не только знать, как рассчитать теплопотери, но и чем именно будут полезны полученные сведения. Сравнивая данные калькулятора теплопотерь по разным комнатам, можно определить насколько продуктивным является использование обогревательных систем. При получении оптимальных показателей для нескольких помещений и неудовлетворительных результатов по остальным комнатам можно сделать полезные выводы.

Полученный коэффициент укажет на необходимости дополнительного утепления или замены окон. В помещениях, защищенных от холода, следует установить термостат на систему обогрева. Это позволит регулировать температуру и создать нужные условия для комфортного проживания. Также пригодится точный расчет и владельцам коммерческих построек офисного типа, которые желают создать оптимальную рабочую атмосферу в зимние периоды для своих коллег и подчиненных.

Динамические параметры теплоносителя

Переходим к следующему этапу расчетов – анализ потребления теплоносителя. В большинстве случаев система отопления квартиры отличается от иных систем – это связанно с количеством отопительных панелей и протяженностью трубопровода. Давление используется в качестве дополнительной “движущей силы” потока вертикально по системе.

В частных одно- и многоэтажных домах, старых панельных многоквартирных домах применяются системы отопления с высоким давлением, что позволяет транспортировать теплоотдающее вещество на все участки разветвлённой, многокольцевой системы отопления и поднимать воду на всю высоту (до 14-ого этажа) здания.

Напротив, обычная 2- или 3- комнатная квартира с автономным отоплением не имеет такого разнообразия колец и ветвей системы, она включает не более трех контуров.

А значит и транспортировка теплоносителя происходит с помощью естественного процесса протекания воды. Но также можно использовать циркуляционные насосы, нагрев обеспечивается газовым/электрическим котлом.

Рекомендуем применять циркуляционный насос для отопления помещений более 100 м2. Монтировать насос можно как до так и после котла, но обычно его ставят на “обратку” – меньше температура носителя, меньше завоздушенность, больше срок эксплуатации насоса

Специалисты в сфере проектирования и монтажа систем отопления определяют два основных подхода в плане расчёта объёма теплоносителя:

1. По фактической емкости системы. Суммируются все без исключения объёмы полостей, где будет протекать поток горячей воды: сумма отдельных участков труб, секций радиаторов и т.д. Но это достаточно трудоёмкий вариант.
2. По мощности котла. Здесь мнения специалистов разошлись очень сильно, одни говорят 10, другие 15 литров на единицу мощности котла.

С прагматичной точки зрения нужно учитывать, тот факт что наверное система отопления будет не только подавать горячую воду для комнаты, но и нагревать воду для ванной/душа, умывальника, раковины и сушилки, а может и для гидромассажа или джакузи. Этот вариант попроще.

Поэтому в данном случае рекомендуем установить 13,5 литров на единицу мощности. Умножив этот число на мощность котла (8,08 кВт) получаем расчётный объём водяной массы – 109,08 л.

Вычисляемая скорость теплоносителя в системе является именно тем параметром, который позволяет подбирать определённый диаметр трубы для системы отопления.

Она высчитывается по следующей формуле:

V = (0,86*W*k)/t-to,

где:

• W – мощность котла;
• t – температура подаваемой воды;
• to – температура воды в обратном контуре;
• k – кпд котла (0,95 для газового котла).

Подставив в формулу расчетные данные, имеем: (0.86 * 8080* 0.95)/80-60 = 6601,36/20=330кг/ч. Таким образом за один час в системе перемещается 330 л теплоносителя (воды), а ёмкость системы около 110 л.

Программа Instal-Therm HCR

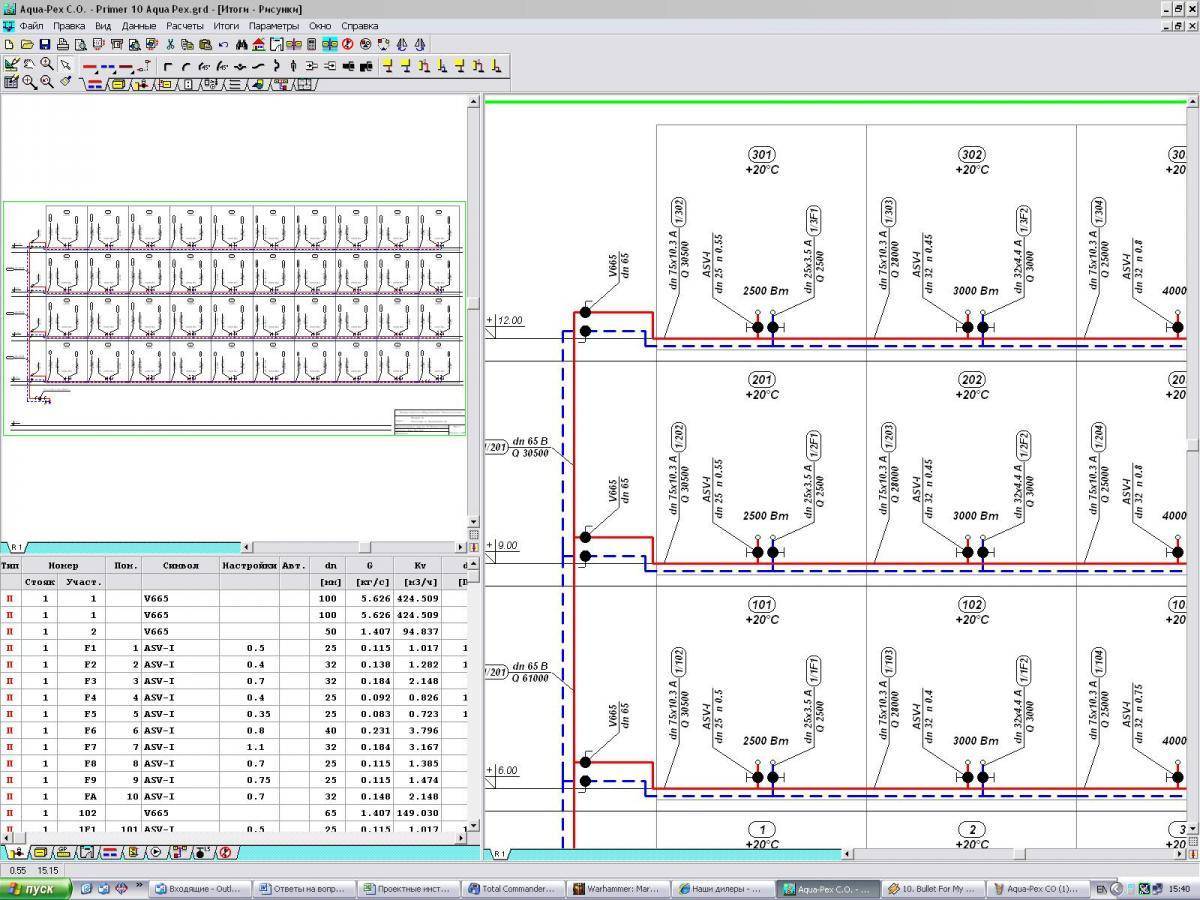

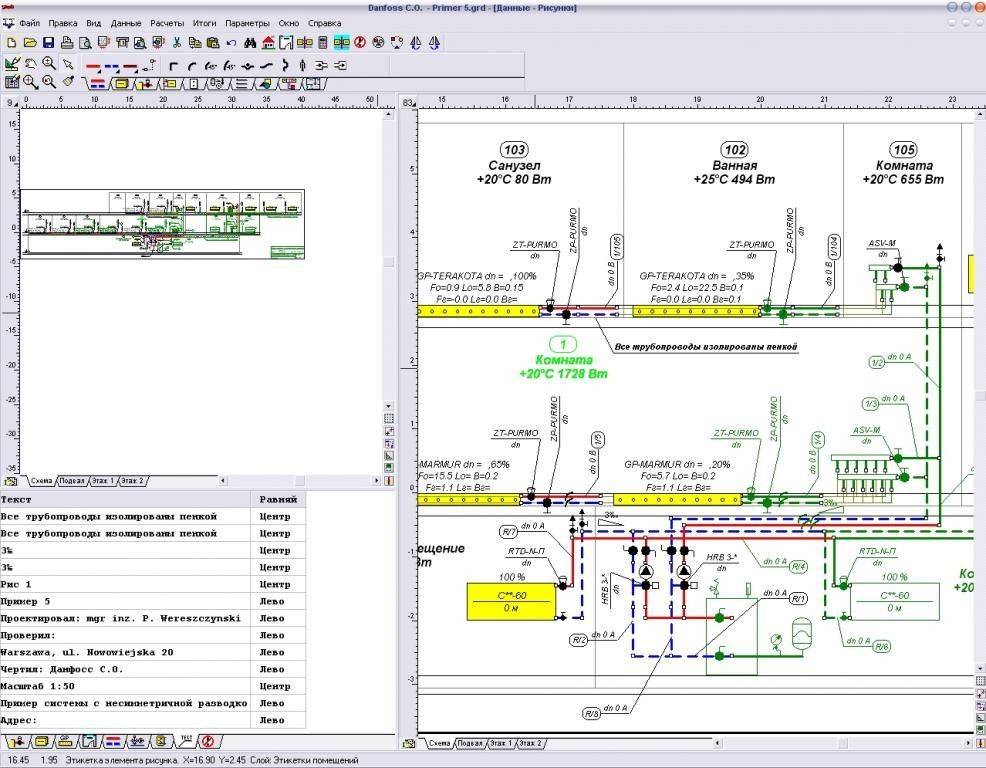

Программа Instal-Therm HCR предоставляет возможность рассчитать обогрев поверхностей и радиаторы. Она предлагается в комплекте программы Тесе, в которой содержится программа для расчета тепловых потерь, сканирование чертежей и проектирование разных типов водоснабжения. Программа оснащена разнообразными каталогами, которые содержат фитинги, теплоизоляцию, батареи и различную арматуру.

Расчет системы отопления предоставляется в виде спецификаций.

Программный результат расчета предоставляет следующие возможности:

• выбор трубопроводной линии, что позволяет сделать расчет диаметра трубопровода;
• выбор батарей;
• определение высоты для размещения насосного оборудования;
• вычисление значений отопительных поверхностей;
• вычисление температурного значения.

Схема отопления двухэтажного дома

Данная программа не предусматривает функции вывода на печать. В бесплатной версии предоставляется возможность сделать три проекта.

Расчет давления в трубопроводе считается важной составляющей схемы регулирования. Чтобы правильно подобрать регулирующую арматуру потребуются точные данные. От этого зависит работа конструкции

От этого зависит работа конструкции.

Примеры расчетов для СВО

Пусть температура подаваемого воздуха (t_r) – 55 °С, желаемая температура в помещении (t_v) – 22 °С, теплопотери дома (Q) – 16000 Вт.

Определение количества воздуха для РСВО

Для определения массы подаваемого воздуха при температуре t_r используется формула:

E_ot = Q/(c × (t_r – t_v))

Подставляя в формулу значения параметров, получим:

E_ot = 16000/(1.005 × (55 – 22)) = 483

Объемное количество подаваемого воздуха рассчитывается по формуле:

V_ot = E_ot /p_r,

где:

p_r = 353/(273 + t_r)

Для начала вычислим плотность p:

p_r = 353/(273 + 55) = 1.07

Тогда:

V_ot = 483/1.07 = 451.

Воздухообмен в помещении определяется по формуле:

Vp = E_ot /p_v

Определим плотность воздуха в помещении:

p_v = 353/(273 + 22) = 1.19

Подставляя значения в формулу, получим:

V_p = 483/1.19 = 405

Таким образом, воздухообмен в помещении равен 405 м3 за час, а объем подаваемого воздуха должен быть равен 451 м3 за час.

Расчет количества воздуха для ЧРСВО

Для вычисления количества воздуха для ЧРСВО возьмем полученные сведения из предыдущего примера, а также t_r = 55 °С,  t_v = 22 °С; Q=16000 Вт. Количество воздуха, необходимого для вентиляции, E_vent=110 м3/ч. Расчетная наружная температура t_n=-31 °С.

Для расчета ЧРСВО используем формулу:

Q₃ = [E_ot × (t_r – t_v) + E_vent × p_v × (t_r – t_v)] × c

Подставляя значения, получим:

Q₃ = × 1.005 = 27000

Объем рециркуляционного воздуха составит 405-110=296 м3 в ч. Дополнительный расход тепла равен 27000-16000=11000 Вт.

Определение начальной температуры воздуха

Сопротивление механического воздуховода D=0.27 и берется из его технических характеристик. Длина воздуховода вне отапливаемого помещения l=15 м. Определено, что Q=16 кВт, температура внутреннего воздуха равна 22 градуса, а необходимая температура для отопления помещения равна 55 градусам.

Определим E_ot по вышеизложенным формулам. Получим:

E_ot = 10 × 3.6 × 1000/ (1.005 × (55 – 22)) = 1085

Величина теплового потока q₁ составит:

q₁ = (55 – 22)/0.27 = 122

Начальная температура при отклонении η = 0 составит:

t_nach = 22 + (16 × 1000 + 137 × 15) × (55 – 22)/ 1000 × 16 = 60

Уточним среднюю температуру:

t_sr = 0.5 × (55 + 60) = 57.5

Тогда:

Q_otkl = ((574 -22)/0.27) × 15 = 1972

С учетом полученных сведений найдем:

t_nach = 22 + (16 × 1000 + 1972) × (55 – 22)/(1000 × 16) = 59

Из этого следует вывод, что при движении воздуха теряется 4 градуса тепла. Чтобы уменьшить потери тепла, необходимо теплоизолировать трубы. Также рекомендуем вам ознакомиться с другой нашей статьей, в которой подробно описывается процесс обустройства системы воздушного отопления.
