Способы гидравлического расчета систем отопления

Применения нормативного метода

Гидравлику сетей выполняют на базе таблиц предельных часовых нагрузок тепла и схемы теплоснабжения города или района с указанием источников, расположения магистральных, внутриквартальных и внутридомовых инженерных систем, с обозначением границ балансовой принадлежности собственников сетей. Гидравлический расчет трубопроводов тепловых сетей каждого участка до вышеуказанной схемы производится отдельно.

Данная методика расчета применяется не только для сетей отопления, но также для всех трубопроводов, транспортирующих жидкие среды, в том числе газоконденсата и других химических жидких сред. Для трубопроводных систем теплоснабжения должны быть внесены изменения с учетом кинематической вязкости и плотности носителей. Это связано с тем, что эти характеристики оказывают влияние на показатель удельной потери напора в трубах, а скорость потока связана с плотностью транзитной среды.

Гидравлический расчет системы отопления — пример расчета

В качестве примера рассмотрим двухтрубную гравитационную систему отопления.

Исходные данные для расчета:

• расчетная тепловая нагрузка системы – Qзд. = 133 кВт;
• параметры системы – tг = 75 0 С, tо = 60 0 С;
• расход теплоносителя (расчетный) – Vсо = 7,6 м 3 /ч;
• присоединение отопительной системы к котлам производится через гидравлический разделитель горизонтального типа;
• автоматика каждого из котлов в течение всего года поддерживает постоянную температуру теплоносителя на выходе – tг = 80 0 С;
• автоматический регулятор перепада давления устанавливается на вводе каждого распределителя;
• система отопления от распределителей смонтирована из металлопластиковых труб, а теплоснабжение распределителей производится посредством стальных труб (водогазопроводных).

Диаметры участков трубопроводов подобраны с использованием номограммы для заданной скорости теплоносителя 0,4-0,5 м/с.

На участке 1 установлен клапан dу 65. Его сопротивление согласно информации производителя составляет 800 Па.

На участке 1а установлен фильтр диаметром 65 мм и с пропускной способностью 55 м3/ч. Сопротивление этого элемента составит:

0,1 х (G/kv) х 2 = 0,1 х (7581/55) х 2 = 1900 Па.

Варианты двухтрубной отопительной системы

Сопротивление трехходового клапана dу = 40 мм и kv = 25 м3/ч составит 9200 Па.

Суммарные потери давления в системе снабжения теплом распределителей будут равняться 21514 Па или приблизительно 21,5 кПа.

Самодельная печь хорошо подойдет для обогрева дачного домика или подсобного помещения. Печка из газового баллона своими руками — смотрите инструкцию по изготовлению.

Как собрать пресс для топливных брикетов своими руками, вы узнаете в этой статье .

Аналогичным образом производится расчет остальных частей системы теплоснабжения распределителей. При расчете системы отопления от распределителя выбирается основное циркуляционное кольцо через наиболее нагруженное отопительное устройство. Гидравлический расчет производится с использованием 1-го направления.

Что такое гидравлический расчёт

Это 3-ий этап в процессе создания теплосети. Он собой представляет систему вычислений, разрешающих определить:

• диаметр и способность пропуска труб;
• местные потери давления на участках;
• требования гидравлической увязки;
• общесистемные потери давления;
• подходящий потребление воды.

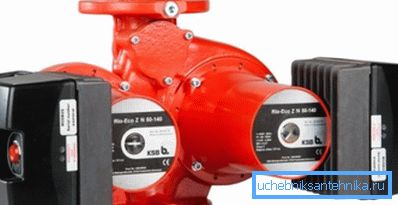

Согласно полученным данным выполняют выбор насосов.

Для сезонного жилья, при отсутствии в нём электричества, подходит система обогрева с гравитационной циркуляцией носителя тепла (ссылка на обзор).

Комплексные задачи — минимизация затрат:

1. капитальных – трубомонтаж хорошего диаметра и качества;
2. эксплуатационных:
3. зависимость энергозатрат от сопротивления в плане гидравлики системы;
4. стабильность и прочность;
5. бесшумность.

Замена централизованного режима отопления индивидуальным облегчает методику вычислений

Для независимого режима применимы 4 способа гидравлического расчёта системы обогрева:

1. по удельным потерям (обыкновенный расчёт диаметра труб);
2. по длинам, приведённым к одному эквиваленту;
3. по свойствам проводимости и сопротивления;
4. сравнение динамических давлений.

Два первых способа используются при неизменном температурном перепаде в сети.

Два последних смогут помочь распределить горячую воду по кольцам системы, если температурный перепад в сети перестанет подходить перепаду в стояках/ответвлениях.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

• для системы двухтрубного типа – разница между tr (горячим носителем тепла) и to (охлажденным – обраткой);
• для однотрубной – расход носителя тепла G, кг/ч.

Более того, в расчете должна предусматриваться скорость движения жидкости для работы (носителя тепла) — V . Ее идеальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе возникает отличительный шумовой фон, если же она менее 0,2 м/с, есть риск появления воздушных пробок.

Для расчетов понадобится еще одна скоростная характеристика – скорость теплопотока. Она отмечается буквой Q, меряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Q (Вт) = W (Дж)/t (с)

Не считая перечисленных выше начальных данных для расчета понадобятся параметры системы для отопления – длина каждого участка с указыванием приборов, включенных к нему. Эти сведенья для комфорта можно свести в таблицу, пример которой приведен ниже.

Таблица показателей участков

Расчёт параметров теплоносителя

Количество теплоносителя в 1 м трубы в зависимости от диаметра

Расчет теплоносителя сводится к определению следующих показателей:

• скорость движения водных масс по трубопроводу с заданными параметрам;
• их средняя температура;
• расход носителя, связанный с требованиями к производительности отопительного оборудования.

Известные формулы расчета параметров теплоносителя (с учетом гидравлики) достаточно сложны и неудобны в практическом применении. В онлайн калькуляторах используется упрощенный подход, позволяющий получить результат с допустимой для этого способа погрешностью

Тем не менее перед началом монтажа важно побеспокоиться о том, чтобы приобрести насос с показателями не ниже расчетных. Лишь в этом случае появляется уверенность в том, что требования к системе по этому критерию выполнены в полной мере и что она способна обогреть помещение до комфортных температур

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

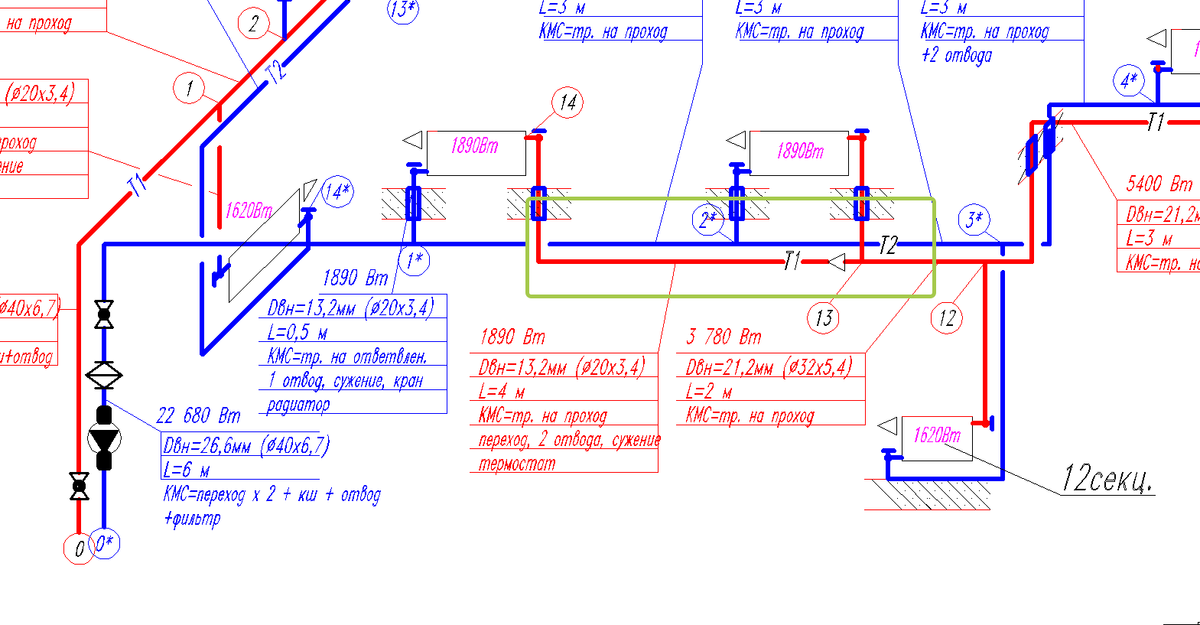

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где— давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

— сумма длин участков главного циркуляционного кольца;

— естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где— расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 — Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

— естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г — t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

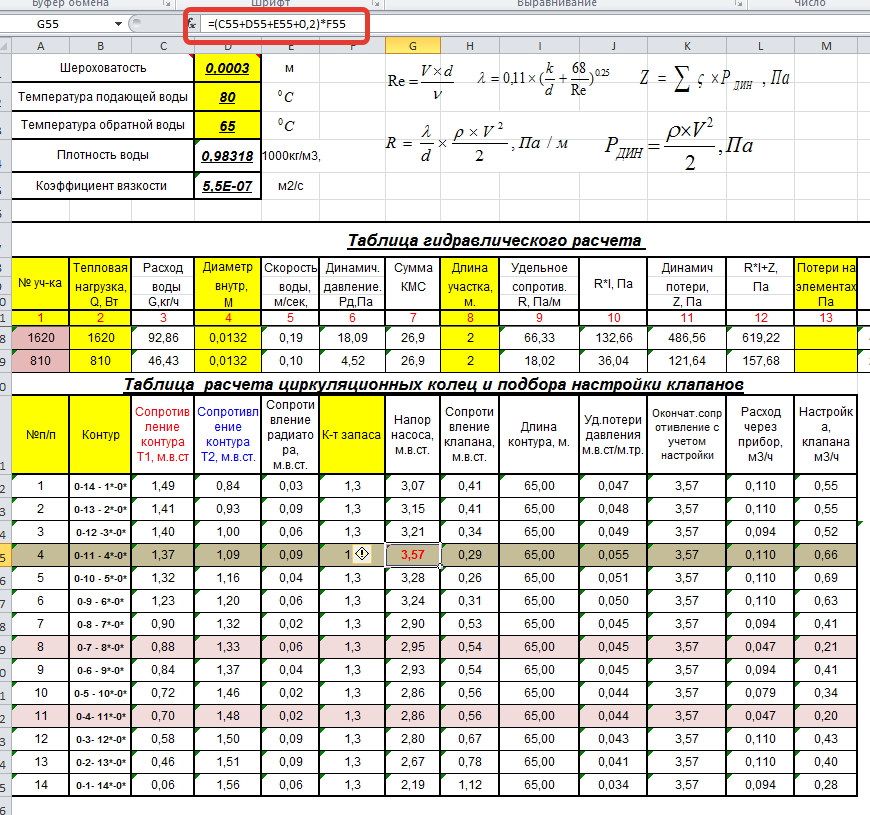

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где— сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 — Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 — Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Двухтрубная система отопления дома особенности расчета, схемы и монтаж

Даже несмотря на относительный несложный процесс установки и сравнительную маленькую протяженность трубопровода в случае с однотрубными системами отопления, на рынке специализированного оборудования все так же остаются на первых позициях двухтрубные отопительные системы.

Хоть и недлинный, но весьма убеждающий и содержательный список достоинств и плюсов двухтрубной отопительной системы оправдывает покупку и последующее использование контуров с прямой и обратной магистралью.

Поэтому многие потребители предпочитает её другим разновидностям, закрывая глаза на то, что установка системы не так уж и легка.

Предварительная балансировка системы

Важнейшей финальной целью гидравлического расчёта системы отопления является вычисление таких значений пропускной способности, при которых в каждую часть каждого контура отопления поступает строго дозированное количество теплоносителя с определённой температурой, чем обеспечивается нормированное выделение тепла на нагревательных приборах. Эта задача лишь на первый взгляд кажется сложной. В действительности балансировка выполняется за счёт регулировочных клапанов, ограничивающих проток. Для каждой модели клапана указывается как коэффициент Kvs для полностью открытого состояния, так и график изменения коэффициента Kv для разной степени открытия регулировочного штока. Изменяя пропускную способность клапанов, которые, как правило, устанавливаются в точках подключения нагревательных приборов, можно добиться искомого распределения теплоносителя, а значит, и количества переносимой им теплоты.

Есть, однако, небольшой нюанс: при изменении пропускной способности в одной точке системы меняется не только фактический расход на рассматриваемом участке. Из-за снижения или увеличения протока в некой степени меняется баланс во всех остальных контурах. Если взять для примера два радиатора с разной тепловой мощностью, соединённых параллельно при встречном движении теплоносителя, то при увеличении пропускной способности прибора, стоящего в цепи первым, второй получит меньше теплоносителя из-за увеличения разницы в гидродинамическом сопротивлении. Напротив, при снижении протока за счёт регулировочного клапана все остальные радиаторы, стоящие по цепочке дальше, получат больший объём теплоносителя автоматически и будут нуждаться в дополнительной калибровке. Для каждого типа разводки действуют свои принципы балансировки.

Определение потерь давления в трубах

Сопротивление потерь давления в контуре, по которому циркулирует теплоноситель, определяется как их суммарное значение для всех отдельных составляющих. К последним относят:

• потери в первичном контуре, обозначаемые как ∆Plk;
• местные издержки теплоносителя (∆Plм);
• падение давления в особых зонах, называемых «генераторами тепла» под обозначением ∆Pтг;
• потери внутри встроенной теплообменной системы ∆Pто.

После суммирования этих величин получается искомый показатель, характеризующий полное гидравлическое сопротивление системы ∆Pсо.

Помимо этого обобщенного метода существуют другие способы, позволяющие определить потери напора в трубах из полипропилена. Один из них основан на сравнении двух показателей, привязанных к началу и концу трубопровода. В этом случае вычислить потерю давления можно простым вычитанием начального и конечного его значений, определяемых по двум манометрам.

Еще один вариант вычисления искомого показателя основан на применении более сложной формулы, учитывающей все факторы, которые влияют на характеристики теплового потока. Приводимое ниже соотношение в первую очередь учитывает потерю напора жидкости из-за большой длины трубопровода.

• h – потери напора жидкости, в исследуемом случае измеряемые в метрах.
• λ – коэффициент гидравлического сопротивления (или трения), определяемый по другим расчетным методикам.
• L – общая длина обслуживаемого трубопровода, которая измеряется в погонных метрах.
• D –внутренний типоразмер трубы, определяющий объем потока теплоносителя.
• V – скорость тока жидкости, измеряемая в стандартных единицах (метр за секунду).
• Символ g – это ускорение свободного падения, равное 9,81 м/сек2.

Потери давления происходят из-за трения жидкости о внутреннюю поверхность труб

Большой интерес представляют потери, вызванные высоким коэффициентом гидравлического трения. Он зависит от шероховатости внутренних поверхностей труб. Используемые в этом случае соотношения справедливы лишь для трубных заготовок стандартной круглой формы. Окончательная формула для их нахождения выглядит так:

• V – скорость перемещения водных масс, измеряемая в метрах/секунду.
• D – внутренний диаметр, определяющий свободное пространство для перемещения теплоносителя.
• Стоящий в знаменателе коэффициент указывает на кинематическую вязкость жидкости.

Последний показатель относится к постоянным величинам и находится по специальным таблицам, в больших количествах опубликованным в Интернете.

Неоспоримая польза

Расчет отопительной системы предоставляет возможность:

1. 1. упростить процедуру выбора подрядчика. Если имеется готовое решение и список требуемых материалов, то подрядчикам останется исключительно предоставление приемлемых цен на работу и добросовестная реализация проектных решений;
2. 2. экономить финансовые средства. Расчет системы отопления избавит от потребности в приобретении отопительных приборов с большим запасом. Получив готовые расчеты можно не сомневаться в том, что число комплектующих для отопительной системы выбрано не больше, не меньше, чем нужно. Как показывает многолетняя практика – уже на этой стадии проекта его стоимость окупается в несколько раз;
3. 3. процесс строительства превратить в упорядоченный, в результате чего общение с подрядчиками плавно перейдет в плоскость схем и чертежей, которые максимально понятны и однозначны. Это в несколько раз снизит вероятность неразберих и конфликтных ситуаций на стройке;
4. 4. не допустить многочисленных переделок и расходов;
5. 5. повысить функциональность и долговечность отопительной системы, безопасность ее непрерывной работы;
6. 6. снизить уровень будущих расходов на периодическое обслуживание и эксплуатацию.

ДРУГИЕ ПОЛЕЗНЫЕ СТАТЬИ                                        ВЕРНУТЬСЯ В БЛОГ

Пример

Давайте приведем пример гидравлического расчета системы отопления для следующих условий:

• Дельта температур между подающим и обратным трубопроводом равна стандартным 20 градусам.
• Тепловая мощность котла – 16 КВт.
• Неспециализированная протяженность розлива однотрубной ленинградки – 50 метров. Отопительные устройства подключены параллельно розливу. Термостаты, разрывающие розлив, и вторичные контуры со смесителями отсутствуют.

Итак, приступим.

Минимальный внутренний диаметр в соответствии с вышеприведенной таблице равен 20 миллиметрам при скорости потока не меньше 0,8 м/с.

Оптимальный напор для нашего случая будет равен (50*150+1,3)/10000=0,975 м. Фактически, как правило параметр не испытывает недостаток в расчете. Перепад в системе отопления многоквартирного дома, снабжающий в ней циркуляцию – всего 2 метра; как раз таково минимальное значение напора большинства насосов с мокрым ротором.

Производительность вычисляется как G=16/(1,163*20)=0,69 м3/час.

Основные элементы, которые он определяет

• Определяется диаметр труб на комбинирующих отделах отопительной системы.

• Гидравлический расход давления для разных отделов отопительной системы;
• Гидравлическую связку ветвей конструкции, расположенных параллельно либо иначе. В таком случае применяется управляющий каркас, предназначенный для балансировки в обстоятельствах нестационарных и температурных режимов процесса;
• Потери давления носителя тепла и его расход при циркуляции в системе.

Нужно обратить внимание на то, что гидравлический расчет является самым трудозатратным, сложным и главным этапом на стадии проектирования отопления. Желательно, чтобы вы поручили это дело настоящим специалистам. До того как начать проводить непосредственные вычисления, нужно провести ряд графических и расчетных работ:

До того как начать проводить непосредственные вычисления, нужно провести ряд графических и расчетных работ:

1. Выявить показатель равновесия тепла помещения, которое предстоит отапливать;
2. Разобраться с видом приборов отопления, теплообменных плоскостей и показать размещение всех деталей в плане помещения;
3. Окончательно решить вопрос общей конструкции отопительной системы, вида труб, запорного и управляющего каркаса. Установить местоположение генератора тепла, приборных веток и всех трубопроводов. А также расположение для кранов, клапанов, вентилей, стабилизаторов давления и расходов и термоконтроллеров;
4. Прочертить подробный чертеж отопительной системы. Не забыв указать номера нагрузок тепла и длину предполагаемых отделов;
5. Выявить кольцо циркуляции, то есть контур замкнутого типа, подсоединяющий ступенчатые отделы трубопровода. В том участке, где предположительно будет происходить наибольшая потеря носителя тепла на определенном отделе от источника тепла до далеко расположенного прибора отопления, либо до ветки-стояка и обратно к обогревателю.

Пример в общих чертах и подробное видео расчета

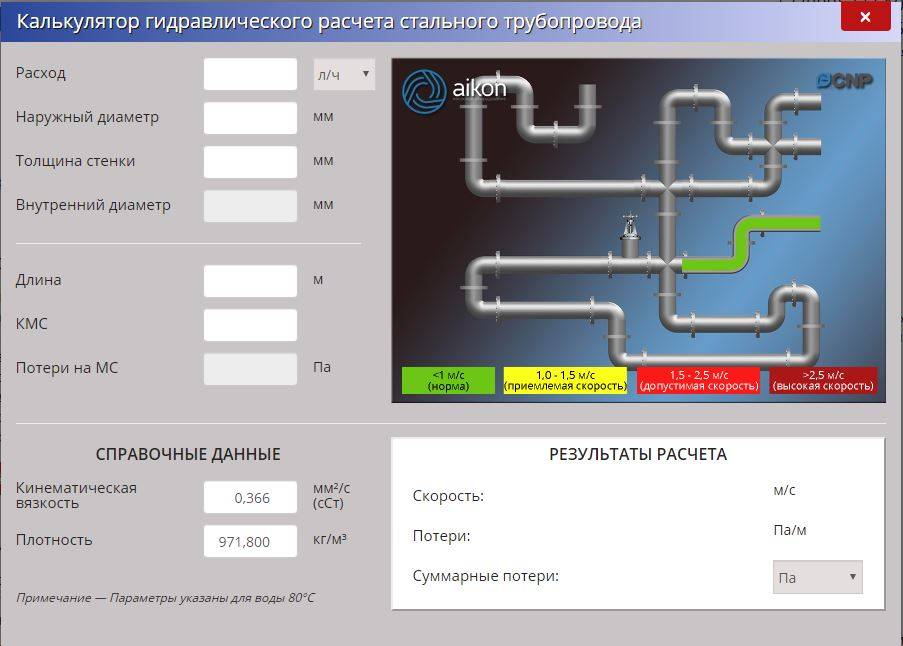

Пример ввода данных в программу по расчету гидравлики труб

В роли расчетного трубопровода может выступать отдел с устойчивыми затратами носителя тепла и неизменяемого диаметра.

Этот отдел определяется на основании теплового баланса помещения. Пронумеровать участки, необходимо начиная от вашего источника тепла.

Для обозначения связующих узлов на подающем магистрально трубопроводе в участках ответвлений используют прописные буквы алфавита.

В узлах на сборных магистралях их обозначают штрихом.

Узловые точки на приборных ветках в участках ответвлений отмечают арабскими цифрами. Каждая из точек соответствует номеру этажа (при горизонтальной системе) или номеру ветки стояка (при вертикальной). Узлы сбора потоков отмечают штрихами. Номера всегда содержат 2 цифры:

• Первая — начало участка;
• Вторя — конец участка;

В вертикальных конструкциях нумерация приборных ветвей производится арабскими цифрами по периметру строения по часовой стрелке.

Протяженность участков трубопровода определяется планом-сметой, точность равна 10 см.

Тепловой поток вычисляемого участка приравнивается к тепловой нагрузке, которую обязан дать либо передал теплоноситель, протекающий на участке трубопровода.

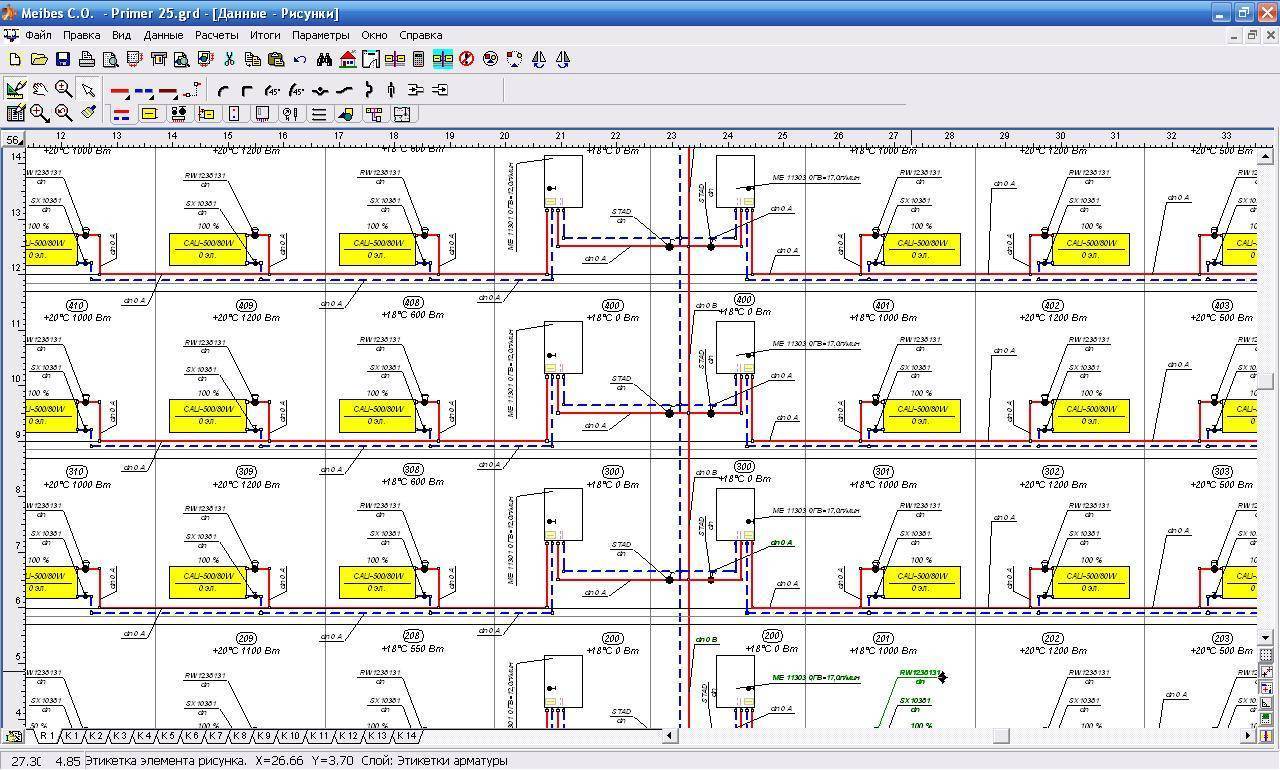

Данная программа самостоятельно подберет:

• Диаметр у трубопровода;
• Габариты устройств обогрева;
• Регулировку балансировочных вентилей;
• Настройку регулирующих вентилей;
• Подготовительную регулировку термостатических клапанов (при необходимости);
• Настройку регуляторов перепада давления.

Смотрите видео наглядного гидравлического расчета отопления с примерами:

Естественно, приведенная в этой заметке информация является обобщающей и предназначена лишь для ознакомления.

Без изучения специальной технической литературы (В.В. Покотилов. Пособие по расчёту систем отопления. Вена. — «HERZ Аrmaturen G.m.b.H.», 2006.) никак не обойтись. Однако все же, будем надеяться, что основные выводы и специфика исполнения гидравлического расчета системы отопления вам понятны.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

• для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
• для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Q (Вт) = W (Дж)/t (с)

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Обозначение участка	Длина участка в метрах	Количество приборов а участке, шт.
1-2	1,8	1
2-3	3,0	1
3-4	2,8	2
4-5	2,9	2

Расчет диаметров труб достаточно сложный, поэтому проще воспользоваться справочными таблицами. Их можно найти на сайтах производителей труб, в СНиП или специальной литературе.

Монтажники при подборе диаметра труб пользуются правилом, выведенным на основании анализа большого числа отопительных систем. Правда, это касается только небольших частных домов и квартир. Практически все отопительные котлы оборудованы патрубками подачи и обратки ¾ и ½ дюйма. Такой трубой и выполняется разводка до первого разветвления. Далее на каждом участке размер трубы уменьшают на один шаг.

Такой подход не оправдывает себя, если в доме имеется два или более этажей. В этом случае приходится производит полноценный расчет и обращаться к таблицам.

· снижение быстродействия системы (увеличение тепловой инерции).

Для обеспечения минимизации капитальных затрат по второму экономическому условию — диаметры трубопроводов и арматуры должны быть наименьшими, но не приводящими при расчетном расходе теплоносителя к появлению гидравлических шумов в трубопроводах и запорно-регулирующей арматуре системы отопления, которые возникают при значениях скорости теплоносителя 0,6–1,5 м/с в зависимости от величины коэффициента местного сопротивления.

Очевидно, что при противоположной направленности приведенных требований к величине определяемого диаметра трубопровода существует область целесообразных значений скорости движения теплоносителя. Как показывает опыт строительства и эксплуатации систем отопления, а также сопоставление капитальных и эксплуатационных затрат, оптимальная область значений скоростей движения теплоносителя находится в пределах 0,3…0,7 м/с. При этом удельные потери давления будут составлять 45…280 Па/м для полимерных трубопроводов и 60…480 Па/м для стальных водогазопроводных труб.

Учитывая более высокую стоимость трубопроводов из полимерных материалов, целесообразно придерживаться более высоких скоростей движения теплоносителя в них для предотвращения увеличения капиталовложений при строительстве. При этом эксплуатационные затраты (гидравлические потери давления) в трубах из полимерных материалов в сравнении со стальными трубами будут меньше или оставаться на том же уровне благодаря значительно более низкой величине коэффициента гидравлического трения.

Получить полный текст

Для определения внутреннего диаметра трубопровода dвн

на расчетном участке системы отопления при известном транспортируемом тепловом потоке и разности температур в подающем и обратном трубопроводах∆tco= 90 – 70 = 20°С (для двухтрубных систем отопления) или расходе теплоносителя удобно пользоваться таблицей 1.

Таблица 1. Определение внутреннего диаметра трубопроводов системы отопления

Дальнейший выбор трубопроводов для инженерных систем жизнеобеспечения, в том числе и отопления, заключается в определении типа трубы, которая при планируемых условиях эксплуатации обеспечит максимальную надежность и долговечность. Столь высокие требования объясняются тем, что трубопроводы систем горячего и холодного водоснабжения, отопления, теплоснабжения установок вентиляции и кондиционирования воздуха, газоснабжения и других инженерных систем проходят практически через весь объем здания.

Стоимость трубопроводов всех инженерных систем в сравнении со стоимостью здания — менее 0,1%, а авария или замена трубопроводов при их сроке эксплуатации менее срока эксплуатации здания приводит к значительным дополнительным затратам на косметический или капитальный ремонты, не говоря о возможных убытках при аварии на восстановление оборудования и материальных ценностей, находящихся в здании.

Все трубы промышленного изготовления, которые применяют в системах отопления, можно разделить на две большие группы — металлические и неметаллические. Главная отличительная особенность металлических труб — механическая прочность, неметаллических — долговечность.

На основании предварительно определенного внутреннего диаметра трубопровода принимают соответствующий диаметр условного прохода dy

для металлических труб или наружный диаметр и толщину стенки трубыdн x sдля полимерных (металлополимерных) трубопроводов.

Разные типы труб имеют различные механические, гидравлические и эксплуатационные характеристики, оказывающие различное влияние на процессы гидродинамики и распределения тепловых потоков в системе отопления.

Известно, что при снижении гидравлических потерь давления на трение при движении теплоносителя в трубах повышается эффективность регулирования расходом теплоносителя (тепловым потоком) отопительного прибора за счет увеличения (перераспределения) срабатываемого располагаемого давления на регулируемых вручную или автоматически вентилях, кранах, клапанах или другой арматуре. При этом говорят о росте авторитета регулирующего вентиля. Под авторитетом регулирующей арматуры следует понимать долю располагаемого на регулируемом участке давления, которая расходуется на преодоление местного сопротивления вентиля (клапана) при движении теплоносителя.
