Расчет гидравлики водяной системы отопления
Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.
Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.
Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.
Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.
На данном этапе проектирования определяются:
- диаметр труб и их пропускная способность;
- местные потери давления по отдельным участкам системы отопления;
- требования гидравлической увязки;
- потери давления по всей системе (общие);
- оптимальный расход теплоносителя.
Для производства гидравлического расчета необходимо проделать некую подготовку:
- Собрать исходные данные и систематизировать их.
- Выбрать методику расчета.
Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.
Схематичное изображение отопительной системы в частном доме
На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:
- мощности радиаторов;
- расхода теплоносителя;
- расстановки теплового оборудования и пр.
Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.
Почему необходимо проводить расчёт газопровода
На протяжении всех участков газопроводной магистрали проводятся расчёты для выявления мест, где в трубах вероятны появления возможных сопротивлений, изменяющих скорость подачи топлива.
Если все вычисления сделать правильно, то можно подобрать наиболее подходящее оборудование и создать экономичный и эффективный проект всей конструкции газовой системы.
Это избавит от лишних, завышенных показателей при эксплуатации и расходов в строительстве, которые могли бы быть при планировании и установке системы без гидравлического расчёта газопровода.
Появляется лучшая возможность подбора нужного размера в сечении и материалов труб для более эффективной, быстрой и стабильной подачи голубого топлива в запланированные точки системы газопровода.
Обеспечивается оптимальный рабочий режим всей газовой магистрали.
Застройщики получают финансовую выгоду при экономии на закупках технического оборудования, строительных материалов.
Производится правильный расчёт газопроводной магистрали с учётом максимальных уровней расхода горючего в периоды массового потребления. Учитываются все промышленные, коммунальные, индивидуально-бытовые нужды.
Вариант вычислений с помощью ПК
Выполнение исчисления с использованием компьютера является наименее трудоемким — все, что требуется от человека, это вставить в соответствующие графы нужные данные.
Поэтому гидравлический расчет делается за несколько минут, причем для этой операции не потребуется большого запаса знаний, который необходим при использовании формул.
Для его правильного выполнения необходимо взять из технических условий следующие данные:
- плотность газа;
- коэффициент кинетической вязкости;
- температуру газа в своем регионе.
Необходимые техусловия получают в горгазе населенного пункта, в котором будет строиться газопровод. Собственно, с получения этого документа и начинается проектирование любого трубопровода, ведь там содержатся все основные требования к его конструкции.
Использование специальных программ является простейшим способом гидравлического расчета, исключающим поиск и изучение формул для проведения вычислений
Далее застройщику необходимо узнать расход газа для каждого прибора, который планируется подключить к газопроводу. К примеру, если топливо будет транспортироваться в частный дом, то там чаще всего используются плиты для приготовления пищи, всевозможные отопительные котлы, а в их паспортах всегда стоят нужные цифры.
Кроме того, потребуется знать количество конфорок у каждой плиты, которая будет подключена к трубе.
На следующем этапе сбора необходимых данных отбирается информация о падении давления в местах установки какого-либо оборудования — это может быть счетчик, клапан отсекатель, термозапорный клапан, фильтр, прочие элементы.
В этом случае нужные цифры найти просто — они содержатся в специальной таблице, приложенной к паспорту каждого изделия
Проектировщику следует обратить внимание на то, что должно указываться падение давления при максимальном потреблении газа
Из специальной таблицы, приложенной к паспорту изделий, можно узнать сведения о потере давления при подключении приборов к сети
На следующем этапе рекомендуется узнать, каково будет давление голубого топлива в точке врезки. Такие сведения могут содержать технические условия своего горгаза, ранее составленная схема будущего газопровода.
Если сеть будет состоять из нескольких участков, то их необходимо пронумеровать и указать фактическую длину. Кроме того, для каждого следует прописать все изменяемые показатели отдельно — это общий расход любого прибора, который будет использоваться, падение давления, другие значения.
В обязательном порядке понадобится коэффициент одновременности. Он учитывает возможность совместной работы всех потребителей газа, подключенных к сети. Например, всего отопительного оборудования, расположенного в многоквартирном или же частном доме.
Такие данные используются программой, выполняющей гидравлический расчет, для определения максимальной нагрузки на каком-либо участке или во всем газопроводе.
Для каждой отдельной квартиры или дома указанный коэффициент рассчитывать не нужно, так как его значения известны и указаны в приложенной ниже таблице:

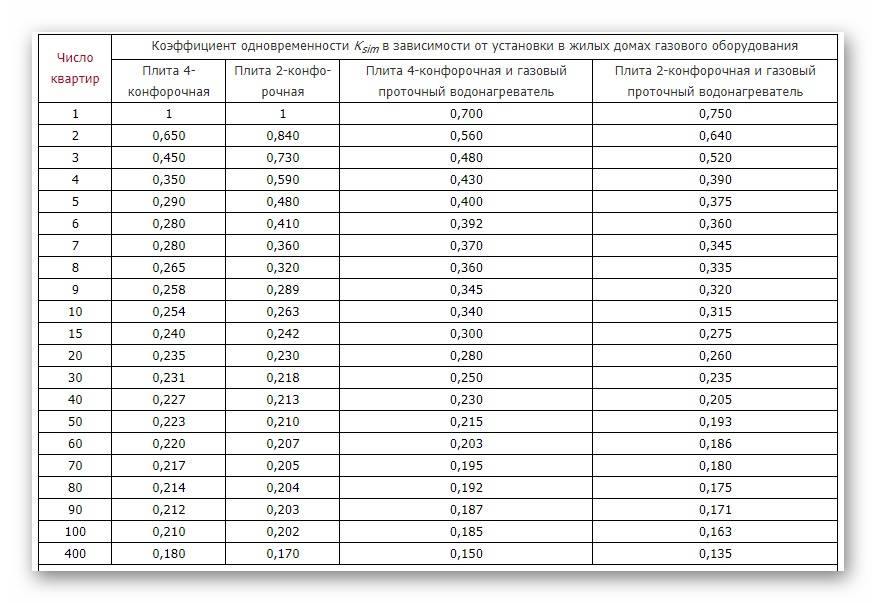

Таблица с коэффициентами одновременности, данные из которой используются при любом виде расчетов. Достаточно выбрать графу, соответствующую конкретному бытовому прибору, и взять нужную цифру
Если на каком-то объекте планируется использовать более двух обогревательных котлов, печей, емкостных водонагревателей, то показатель одновременности всегда будет равняться 0,85. Что и нужно будет указать в соответствующей графе, используемой для расчета, программы.
Далее следует указать диаметр труб, а еще понадобятся коэффициенты их шероховатости, которые будут использоваться при строительстве трубопровода. Эти значения стандартные и их легко можно найти в Своде правил.
Для чего необходим расчет газопровода
- Расчет газопроводной магистрали необходим, чтобы выявить возможное сопротивление в газовой трубе.
- Правильные вычисления дают возможность качественно и надежно подобрать необходимое оборудование для газовой конструкционной системы.
- После произведенного расчета, можно наилучшим образом подобрать верный диаметр труб. В результате газопровод сможет осуществлять стабильное и эффективное поступление голубого топлива. Газ будет подаваться при расчетном давлении, он будет быстро и качественно доставляться во все нужные точки газопроводной системы.
- Газовые магистрали будут работать в оптимальном режиме.
- При правильном расчете в конструкции не должно быть излишних и чрезмерных показателей при установке системы.
- Если расчет выполнен правильно, застройщик может финансово сэкономить. Все работы будет выполнены согласно схеме, будут закуплены только необходимые материалы и оборудование.
https://youtube.com/watch?v=MN4qR25CBEo

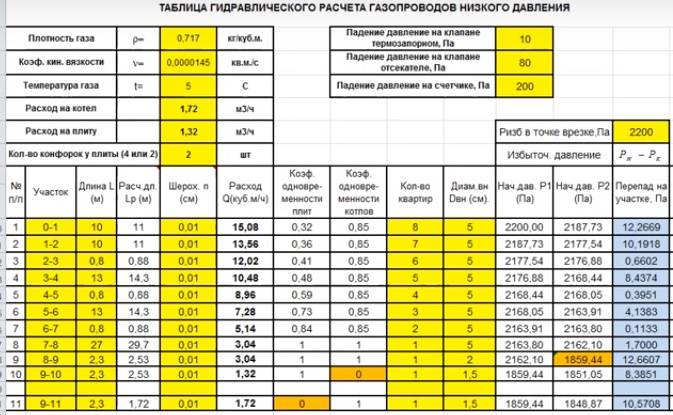

Примеры выполнения гидравлического расчета трубопровода
Приводится точное количество конфорок подключенного оборудования для выбора коэффициента одновременности. Нумерация отрезков трубопровода выбирается не произвольно, а берется из технической схемы.
Указывается фактическая длина магистрали и приводится расчетная протяженность, которая больше. При расчете этот параметр увеличивается на 7% из-за присутствия областей сопротивления. В таблице указываются все конструктивные элементы трубопровода, где предполагаются потери напора.
Гидравлический расчет газопровода низкого давления
При расчете газопровода внутри дома количество котельного оборудования умножается на выработку каждого агрегата. Полученный результат умножается на показатель одновременности работы агрегатов, который определяется по соответствующей таблице в справочнике.
Число плит во всех квартирах умножается на продуктивность каждой, находится произведение полученного результата и коэффициента одновременности для подключенных приборов. В заключение суммируется итог давления для отопительных агрегатов и подсоединенных газовых плит.
Гидравлический расчет газопровода высокого давления
Расчет делается с учетом длины потребительских участков
Расчет делается на основании схемы распределения с учетом ответвлений на потребительские участки. Источником разделения является газораспределительная подстанция. Диаметр общего газопровода и ответвлений находится по давлению газа в конце пути при вводе к потребителю.
Определяется расчетная длина каждой ветви, находится давление с учетом потерь и сопротивления в некоторых местах. Тупиковые отрезки считаются по их длине, газовому расходу и предполагаемому напору топлива в точке врезки к потребителю.
https://youtube.com/watch?v=m5hF-6baiTY
Нормы и правила
Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.
СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.
Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.
Начиная с 2010 года СНиП, зарегистрированные Росстандартом:
- являются законодательными документами, соблюдение которых носит обязательный характер;
- проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
- могут быть основанием для вынесения решения по судебному иску;
- признаются весомым поводом наложения административного взыскания по факту нарушения.
СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.
Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.
Специальные программы
Ответвленные участки газопровода с разными начальными данными рассчитываются отдельно, но процедура выполняется аналогично для каждой области. Скорость потока меняется в местах сопротивления и изменения направления движения. Линейные показатели высчитываются на расчетных длинах отрезков магистрали.
Направление выбирается в зависимости от разницы напора на конце и в начале изучаемого участка. Поток идет от точки с большим давлением в сторону места с меньшим сопротивлением. Программы помогают уменьшить усилия проектировщиков тем, что начальные показатели вводятся в программу, а электроника выполняет вычисления.
Номограммы предназначаются для получения итоговых сведений путем использования таблиц, где каждая строка отвечает заданным параметрам сети.
Профессиональные
Расчеты с применением формул делают только профессиональные инженеры и технические работники. В расчетах используется большое количество данных, применяются специфические коэффициенты. Неподготовленному пользователю трудно учесть все нюансы, провести множество промежуточных расчетов для получения окончательного результата.
Профессиональный расчет подразумевает не только применение формул и числовых выражений, но и обладание специальными знаниями. Навыки не пригодятся при пользовании бесплатными расчетными программами, которые можно найти в интернете.
Бесплатные
Программы ставятся для применения на персональных гаджетах. Методики определяют диаметр, форму сечения газопровода с учетом допустимых потерь и скорости потока. Пользователю потребуется суммарное потребление газа, которое приводится в технических документах на котел, газовые плиты, колонки и другое оборудования.
Затем определяются места с возможным понижением напора. Характеризующие цифры есть в таблице паспорта, они показывают снижение напора при наибольшем потреблении. Находится величина понижения в точке врезания. Коэффициент одновременности берет в расчет совместную эксплуатацию приборов и содержится в таблицах.
Диаметр труб и коэффициент шероховатости указывается на последнем этапе. Программа предусматривает непохожие расчеты для разного давления в трубах, что нужно учитывать при включении данных.
Бесплатные онлайн программы
Старт-Проф — программа для расчета инженерных газовых коммуникаций
В этом случае пользователь подставляет требуемые сведения в графы таблицы для онлайн расчетов. Гидравлический расчет газопровода низкого давления длится несколько минут и от потребителя не требуется никаких профессиональных знаний и вычислительных навыков.
Из технических условий берутся данные:
- плотность газовой смеси;
- показатель кинетической вязкости;
- климатический температурный диапазон региона проживания.
Свод правил по проектированию и строительству общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб the general provision and construction gas distribution syst em from steel and
РАСЧЕТ ДИАМЕТРА ГАЗОПРОВОДА И ДОПУСТИМЫХ ПОТЕРЬ ДАВЛЕНИЯ
3.21 Пропускная способность газопроводов может приниматься из условий создания при максимально допустимых потерях давления газа наиболее экономичной и надежной в эксплуатации системы, обеспечивающей устойчивость работы ГРП и газорегуляторных установок (ГРУ), а также работы горелок потребителей в допустимых диапазонах давления газа.
3.22 Расчетные внутренние диаметры газопроводов определяются исходя из условия обеспечения бесперебойного газоснабжения всех потребителей в часы максимального потребления газа.
3.23 Расчет диаметра газопровода следует выполнять, как правило, на компьютере с оптимальным распределением расчетной потери давления между участками сети.
При невозможности или нецелесообразности выполнения расчета на компьютере (отсутствие соответствующей программы, отдельные участки газопроводов и т.п.) гидравлический расчет допускается производить по приведенным ниже формулам или по номограммам (приложение Б), составленным по этим формулам.
3.24 Расчетные потери давления в газопроводах высокого и среднего давления принимаются в пределах категории давления, принятой для газопровода.
3.25 Расчетные суммарные потери давления газа в газопроводах низкого давления (от источника газоснабжения до наиболее удаленного прибора) принимаются не более 180 даПа, в том числе в распределительных газопроводах 120 даПа, в газопроводах-вводах и внутренних газопроводах – 60 даПа.
3.26 Значения расчетной потери давления газа при проектировании газопроводов всех давлений для промышленных, сельскохозяйственных и бытовых предприятий и организаций коммунально-бытового обслуживания принимаются в зависимости от давления газа в месте подключения с учетом технических характеристик принимаемого к установке газового оборудования, устройств автоматики безопасности и автоматики регулирования технологического режима тепловых агрегатов.
3.27 Падение давления на участке газовой сети можно определять:
– для сетей среднего и высокого давлений по формуле
– для сетей низкого давления по формуле
– для гидравлически гладкой стенки (неравенство (6) справедливо):
– при 4000 100000
3.29 Расчетный расход газа на участках распределительных наружных газопроводов низкого давления, имеющих путевые расходы газа, следует определять как сумму транзитного и 0,5 путевого расходов газа на данном участке.
3.30 Падение давления в местных сопротивлениях (колена, тройники, запорная арматура и др.) допускается учитывать путем увеличения фактической длины газопровода на 5-10%.
3.31 Для наружных надземных и внутренних газопроводов расчетную длину газопроводов определяют по формуле (12)
3.32 В тех случаях когда газоснабжение СУГ является временным (с последующим переводом на снабжение природным газом), газопроводы проектируются из условий возможности их использования в будущем на природном газе.
При этом количество газа определяется как эквивалентное (по теплоте сгорания) расчетному расходу СУГ.
3.33 Падение давления в трубопроводах жидкой фазы СУГ определяется по формуле (13)
С учетом противокавитационного запаса средние скорости движения жидкой фазы принимаются: во всасывающих трубопроводах – не более 1,2 м/с; в напорных трубопроводах – не более 3 м/с.
3.34 Расчет диаметра газопровода паровой фазы СУГ выполняется в соответствии с указаниями по расчету газопроводов природного газа соответствующего давления.
3.35 При расчете внутренних газопроводов низкого давления для жилых домов допускается определять потери давления газа на местные сопротивления в размере, %:
– на газопроводах от вводов в здание:
– на внутриквартирной разводке:

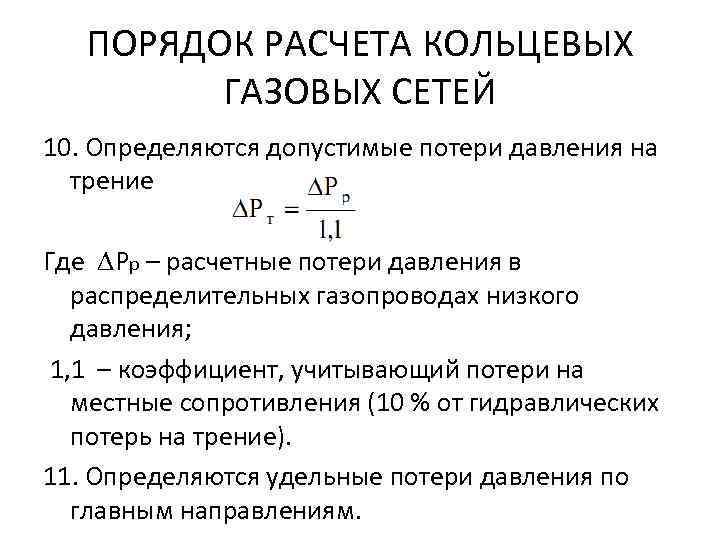

3.37 Расчет кольцевых сетей газопроводов следует выполнять с увязкой давлений газа в узловых точках расчетных колец. Неувязка потерь давления в кольце допускается до 10%.
3.38 При выполнении гидравлического расчета надземных и внутренних газопроводов с учетом степени шума, создаваемого движением газа, следует принимать скорости движения газа не более 7 м/с для газопроводов низкого давления, 15 м/с для газопроводов среднего давления, 25 м/с для газопроводов высокого давления.
3.39 При выполнении гидравлического расчета газопроводов, проведенного по формулам (5)-(14), а также по различным методикам и программам для электронно-вычислительных машин, составленным на основе этих формул, расчетный внутренний диаметр газопровода следует предварительно определять по формуле (15)
Расчет расхода на ограниченном участке
Если газопровод состоит из отдельных участков, то расчет суммарного расхода на каждом из них придется выполнять отдельно. Но это несложно, так как для вычислений потребуются уже известные цифры.
Определение данных с помощью программы
Зная изначальные показатели, имея доступ к таблице одновременности и к техническим паспортам плит и котлов, можно приступать к расчету.
Для этого выполняются следующие действия (пример приведен для внутридомового газопровода именно низкого давления):
- Количество котлов умножается на производительность каждого из них.
- Полученное значение умножается на уточненный с помощью специальной таблицы коэффициент одновременности для этого вида потребителей.
- Количество плит, предназначенных для приготовления пищи, умножается на производительность каждой из них.
- Полученное после предыдущей операции значение умножается на коэффициент одновременности, взятый из специальной таблицы.
- Полученные суммы для котлов и плит суммируются.
Подобные манипуляции проводятся для всех участков газопровода. Полученные данные вводятся в соответствующие графы программы, с помощью которой выполняются исчисления. Все остальное электроника делает сама.

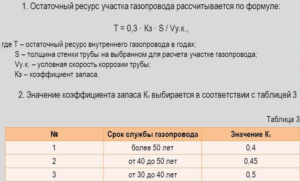

Расчет с использованием формул
Этот вид гидравлического расчета схож с описанным выше, то есть потребуются те же данные, но процедура будет длительной. Так как все придется выполнять вручную, кроме того, проектировщику понадобится осуществить ряд промежуточных операций, чтобы использовать полученные значения для окончательного подсчета.
А также придется уделить достаточно много времени, чтобы разобраться во многих понятиях, вопросах, которые человек не встречает при использовании специальной программы. В справедливости вышеизложенного можно убедиться, ознакомившись с формулами, которые предстоит использовать.
Расчет с помощью формул сложный, поэтому доступный не всем. На картинке изображены формулы для расчета падения давления в сети высокого, среднего и низкого давления и коэффициент гидравлического трения
В применении формул, как и в случае с гидравлическим расчетом с использованием специальной программы, есть особенности для газопроводов низкого, среднего и, конечно же, высокого давления. И об этом стоит помнить, так как ошибка чревата, причем всегда, внушительными финансовыми издержками.

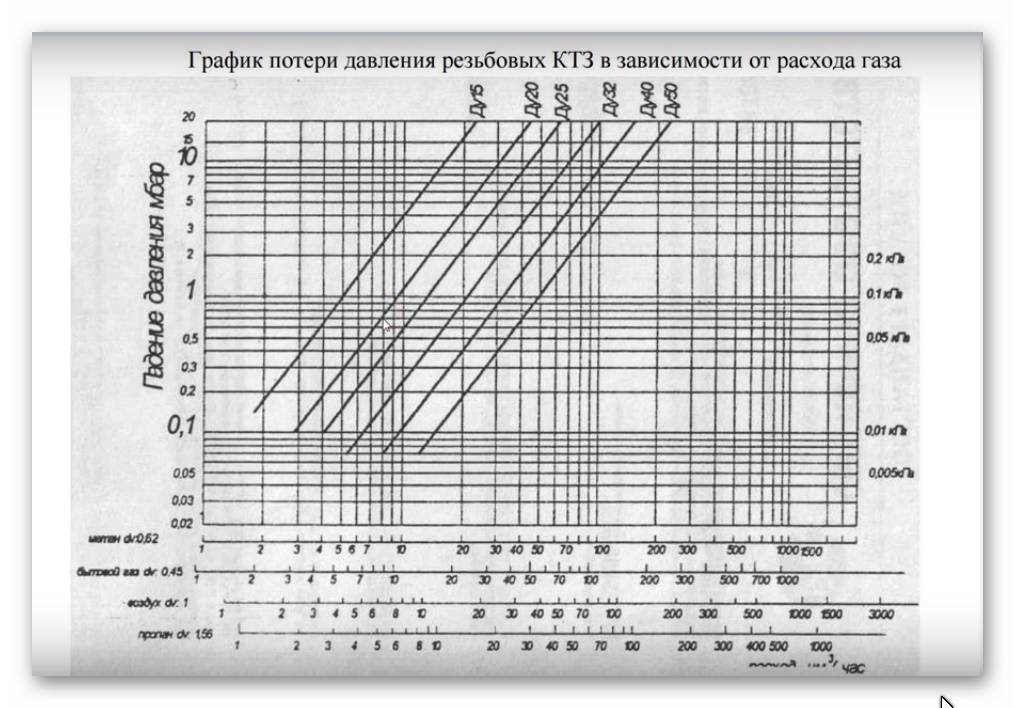

Вычисления с помощью номограмм
Какая-либо специальная номограмма представляет собой таблицу, где указаны ряд значений, изучив которые можно получить нужные показатели, не выполняя вычислений. В случае с гидравлическим расчетом — диаметр трубы и толщину ее стенок.
Номограммы для расчета являются простым способом получения нужных сведений. Достаточно обратиться к строкам, отвечающим заданным характеристикам сети
Существуют отдельные номограммы для полиэтиленовых и стальных изделий. При расчете их использовались стандартные данные, к примеру, шероховатость внутренних стенок. Поэтому за правильность информации можно не переживать.
Расчет гидравлики системы отопления
Нам потребуются данные теплового расчёта помещений и аксонометрической схемы.
Вынесите данные в эту таблицу:
Шаг 1: считаем диаметр труб
В качестве исходных данных используются экономически обоснованные результаты теплового расчёта:
1а. Оптимальная разница между горячим (tг) и охлаждённым( tо) теплоносителем для двухтрубной системы – 20º
Δtco=tг- tо=90º-70º=20ºС
1б. Расход теплоносителя G, кг/час — для однотрубной системы.
2. Оптимальная скорость движения теплоносителя – ν 0,3-0,7 м/с.
Чем меньше внутренний диаметр труб — тем выше скорость. Достигая отметки 0,6 м/с, движение воды начинает сопровождаться шумом в системе.
3. Расчётная скорость теплопотока – Q, Вт.
Выражает количество тепла (W, Дж), переданного в секунду (единицу времени τ):
Формула для расчёта скорости теплопотока
4. Расчетная плотность воды: ρ = 971,8 кг/м3 при tср = 80 °С
5. Параметры участков:
- зависимость скорости движения воды — ν, с
- теплового потока — Q, Вт
- расхода воды G, кг/час от внутреннего диаметра труб
Пример
Задача: подобрать диаметр трубы для отопления гостиной площадью 18 м², высота потолка 2,7 м.
- расход мощности – 1 кВт на 30 м³
- запас тепловой мощности – 20%
Расчёт:
- объём помещения: 18 * 2,7 = 48,6 м³
- расход мощности: 48,6 / 30 = 1,62 кВт
- запас на случай морозов: 1,62 * 20% = 0,324 кВт
- итоговая мощность: 1,62 + 0,324 = 1,944 кВт
Находим в таблице наиболее близкое значения Q:
Получаем интервал внутреннего диаметра: 8-10 мм. Участок: 3-4. Длина участка: 2.8 метров.
Шаг 2: вычисление местных сопротивлений
Чтобы определиться с материалом труб, необходимо сравнить показатели их гидравлического сопротивления на всех участках отопительной системы.
Факторы возникновения сопротивления:
Трубы для отопления
- в самой трубе:
- шероховатость;
- место сужения/расширения диаметра;
- поворот;
- протяжённость.
- в соединениях:
- тройник;
- шаровой кран;
- приборы балансировки.
Расчетным участком является труба постоянного диаметра с неизменным расходом воды, соответствующим проектному тепловому балансу помещения.
Для определения потерь берутся данные с учётом сопротивления в регулирующей арматуре:
- длина трубы на расчётном участке/l,м;
- диаметр трубы расчётного участка/d,мм;
- принятая скорость теплоносителя/u, м/с;
- данные регулирующей арматуры от производителя;
- справочные данные:
- коэффициент трения/λ;
- потери на трение/∆Рl, Па;
- расчетная плотность жидкости/ρ = 971,8 кг/м3;
- технические характеристики изделия:
- эквивалентная шероховатость трубы/kэ мм;
- толщина стенки трубы/dн×δ, мм.
Для материалов со сходными значениями kэ производители предоставляют значение удельных потерь давления R, Па/м по всему сортаменту труб.
Для поиска гидросопротивления/ΔP в одном участке сети подставляем данные в формулу Дарси-Вейсбаха:
Шаг 3: гидравлическая увязка
Для балансировки перепадов давления понадобится запорная и регулирующая арматура.
- проектная нагрузка (массовый расход теплоносителя — воды или низкозамерзающей жидкости для систем отопления);
- данные производителей труб по удельному динамическому сопротивлению/А, Па/(кг/ч)²;
- технические характеристики арматуры.
- количество местных сопротивлений на участке.
Задача: выровнять гидравлические потери в сети.
В гидравлическом расчёте для каждого клапана задаются установочные характеристики (крепление, перепад давления, пропускная способность). По характеристикам сопротивления определяют коэффициенты затекания в каждый стояк и далее — в каждый прибор.
Фрагмент заводских характеристик поворотного затвора
Выберем для вычислений метод характеристик сопротивления S,Па/(кг/ч)².
Потери давления/∆P, Па прямо пропорциональны квадрату расхода воды по участку/G, кг/ч:
- ξпр — приведенный коэффициент для местных сопротивлений участка;
- А — динамическое удельное давление, Па/(кг/ч)².
Удельным считается динамическое давление, возникающее при массовом расходе 1 кг/ч теплоносителя в трубе заданного диаметра (информация предоставляется производителем).
Σξ — слагаемое коэффициентов по местным сопротивлениям в участке.
Приведенный коэффициент:
Шаг 4: определение потерь
Гидравлическое сопротивление в главном циркуляционном кольце представлено суммой потерь его элементов:
- первичного контура/ΔPIк ;
- местных систем/ΔPм;
- теплогенератора/ΔPтг;
- теплообменника/ΔPто.
Сумма величин даёт нам гидравлическое сопротивление системы/ΔPсо:
