Почему необходимо делать опрессовку трубопроводов заранее, до «пуска» системы
Скажем обнаружились после пайки и монтажа трубопровода утечка. Хорошо если это еще незначительный участок трубопровода и в нем всего лишь вода. А также вас не держит время и кто-то еще, кто зависит от вашего участка труб. Тогда в этом нет ничего страшного, все можно переделать, слив воду и просушив трубы. Это между прочим тоже время, деньги и нервы. А представьте ситуацию, когда у вас в системе дорогой теплоноситель, время ограничено, трубы будут засыпаны землей, а переделываете вы все за свой счет. В этом случае лучше подстраховаться и иметь уже отработанную схему по опрессовке. Именно о таком варианте мы и расскажем далее.
ЧИТАТЬ ТАКЖЕ: Складирование труб: правила, схема, требования, нормы хранения трубного проката, Статьи
Зачем и когда проводить гидравлические испытания?
Гидравлические испытания – это вид неразрушающего контроля, который осуществляется для проверки прочности и плотности трубопроводных систем. Им подвергается все работающее оборудование на разных этапах эксплуатации.
В целом, можно выделить три случая, в которых испытания должны проводиться в обязательном порядке, в независимости от назначения трубопровода:
- после завершения производственного процесса по выпуску оборудования или деталей трубопроводной системы;
- после завершения установочных работ трубопровода;
- во время эксплуатации оборудования.
Испытания гидравлическим способом – это важная процедура, которая подтверждает или опровергает надёжность эксплуатируемой системы, работающей под давлением. Это необходимо для предотвращения аварии на магистралях и сохранения здоровья граждан.
Осуществляется проведение процедуры на гидравлическое испытание трубопроводов в экстремальных условиях. Давление, под которым оно проходит, называют проверочным. Оно превышает обычное, рабочее давление в 1,25-1,5 раза.
Особенности гидравлических испытаний
В систему трубопровода пробное давление подается плавно и медленно, чтобы не спровоцировать гидроударов и образования аварийных происшествий. Величину давления определяют не на глаз, а по специальной формуле, но на практике, как правило, оно на 25% больше рабочего давления.
Гидравлические испытания выявляют ненадежные соединения
Силу подачи воды контролируют на манометрах и каналах измерения. Согласно СНиП, допускаются скачки показателей, так как возможно быстрое измерение температуры жидкости в трубопроводном сосуде. При его наполнении нужно обязательно следить за скоплением газа на разных участках системы.
Такую возможность следует исключить еще на начальном этапе.
После заполнения трубопровода наступает, так называемое, время выдержки – период, во время которого испытуемое оборудование находится под повышенным давлением
Важно следить, чтобы оно находилось на одном уровне во время выдержки. После его окончания давление минимизируют до рабочего состояния. Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна
После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций
Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна. После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций.
ОБЩИЕ ПОЛОЖЕНИЯ
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Общие требования к методам испытаний на герметичность — по ГОСТ 24054-80 . Для соединений трубопроводов применяют следующие основные методы испытаний на герметичность: гидростатический, манометрический, пузырьковый, масс-спектрометрический и галогенный.
Для ориентировочной оценки границ применимости этих методов служат диапазоны пределов индикации, приведенные на чертеже.
Диапазоны пределов индикации потока, при натекании атмосферного воздуха через стык вакуумированного соединения для следующих методов испытаний на герметичность: 1 — пузырьковый; 2 — гидростатический без применения специальных индикаторов; 3 — гидростатический с применением специальных индикаторов; 4 — манометрический газовый; 5 — манометрический жидкостный; 6 — галогенный; 7 — масс-спектрометрический.
Какой нужен инструмент для испытаний?
А теперь давайте поговорим о том, какое оборудование для опрессовки используется при проведении работ. Чтобы выполнить гидравлические испытания, нужно использовать специальной конструкции насосы (они называются опрессовщиками). Можно встретить две модификации – электрические и ручные.
Смотреть галерею
Ручные насосы – это кювета в виде прямоугольника, в нее заливается вода, которая далее нагнетается в систему отопления. На боку ставится насос плунжерного типа, на нем сверху находится рукоять. Именно с ее помощью и приводится в движение плунжер насоса. На корпусе имеются манометры, с их помощью контролируется давление жидкости, нагнетаемой в систему. Один запорный вентиль позволяет отсекать воду после того, как будет завершена закачка в трубы. Второй вентиль позволяет сливать из бака жидкость.
У плунжерных насосов принцип действия точно такой же, как у простых поршневых, которые используются для накачивания велосипедных или автомобильных камер. Но есть и отличие – в конструкции плунжерного насоса имеется цилиндрический стальной поршень, который перемещается в корпусе с минимальным зазором. Именно с помощью этого получается накачивать в систему отопления жидкость давлением до 60 бар.
Самый главный недостаток у ручных механизмов – это то, что нужно большое время для проведения работ по опрессовке. Причем время проведения испытания зависит от того, какая длина у отопительных контуров. Порой для полного наполнения нужно затратить несколько часов. Представьте, сколько сил вы потратите, чтобы дергать рукоять.
Именно с целью уменьшения затрат и автоматизации процесса используются специалистами электрические насосы. Работают они по такому же принципу, как и ручные, только мускульная сила заменяется электроприводом. Автоматические системы хороши тем, что вы можете задать необходимый уровень нагнетаемого давления. Как только он будет достигнут, происходит отключение всего оборудования.
Автоматические устройства могут закачивать жидкость под давлением 40-100 бар. Но есть и промышленные образцы, которые способны создавать давление вплоть до 1000 бар.
Обратите внимание на то, что Минэнерго устанавливает требования, согласно которым необходимо использовать манометры для контроля только пружинного типа, класс точности у них должен быть 1,5. Длина окружности корпуса должна быть более 160 мм. Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара
Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара.
Когда производится опрессовка отопления
Испытания на «прочность и плотность» согласно Правилам технической эксплуатации (ПТЭ) тепловых энергоустановок от Министерства энергетики России (п. 9.2.12) проводят в следующих случаях:
- Первичное. В домах коттеджного типа систему испытывают после монтажа перед сдачей в эксплуатацию, диагностические работы проводят до заделки трубопроводов в штробы и заливки теплых полов. Следует отметить, что можно провести повторное гидроиспытание контуров отопления после заделки всех трубопроводов в стены и стяжку — это позволит сохранить дорогостоящие отделочные материалы при обнаружении протечек.
- Периодическое. Гидроиспытания производятся ежегодно по окончании сезона отопления, их целью является предварительная подготовка к эксплуатации тепловых сетей в случае их незапланированного подключения в работу. Перед началом каждого отопительного сезона производится повторная гидравлическая проверка отопительных систем.
- Внеочередное. После проведения ремонта, перед пуском после долгого простоя со сливанием теплового носителя, система нуждается в гидроиспытаниях на герметичность и прочность.
Понятно, что во всех приведенных случаях опрессовка является средством диагностики, позволяющей заранее определить проблемные места и оборудование, которые могут привести к утечке теплоносителя — что значит ремонт и отсутствие обогрева дома в холодное время.
Рис. 3 Пример монтажа систем отопления с водяным контуром теплого пола
Монтаж, ремонт и обслуживание котлов и колонок
Испытания системы отопления
производят после окончания монтажных работ. Но сначала все трубопроводы санитарно-технических систем должны быть промыты.
До испытаний проверяют соответствие испытуемой системы отопления
проекту, производят внешний осмотр трубопроводов, соединений, оборудования, приборов, арматуры.
Испытанию подвергают системы отопления
в целом и отдельные виды оборудования, а также производят их регулирование. По результатам испытаний оформляют акты.
Испытания систем отопления, теплоснабжения
выполняют гидростатическими и манометрическими (пневматическими) методами.
Гидростатические испытания системы отопления
производят путем заполнения всех элементов системы водой (при полном удалении воздуха), повышения давления до пробного, выдержки системы под пробным давлением в течение определенного времени, снижения давления и при необходимости опорожнения системы. Гидростатическое испытание безопасно: систему опробуют в условиях, наиболее приближенных к рабочим. Однако такое испытание требует подачи воды в здание для наполнения санитарно-технической системы, что неприемлемо. При нарушении герметичности возможно затопление помещений, подмачивание строительных конструкций; в зимнее время возможно замерзание воды в трубах и их “размораживание”.
Поэтому гидростатические испытания систем отопления
, теплоснабжения, котлов, водонагревателей выполняют при положительной температуре в помещениях здания. Температура воды, которой заполняют систему, должна быть не ниже 278°К (5°С).
Гидростатические испытания отопления
проводят до отделки помещений.
Манометрические испытания системы отопления
во многом лишены недостатков гидростатических испытаний, но они более опасны, так как при случайном разрушении трубопроводов или элементов систем под действием сжатого воздуха их куски могут попасть в людей, проводящих испытания.
Манометрические испытания отопления
проводят, наполняясистему отопления сжатым воздухом под давлением, равным пробному, и выдерживая ее под этим давлением в течение определенного периода, затем давление снижают до атмосферного.
Для испытаний применяют пневмогидравлический агрегат ЦСТМ-10 в виде двухосного прицепа, на котором смонтированы емкость объемом 2,5 м3 и все оборудование для испытаний.
Испытание систем отопления
. Приемка отопительных котельных производится на основании результатов гидростатического или манометрического испытания, асистем отопления – на основании результатов гидростатического и теплового испытаний, а также наружного осмотра смонтированных устройств и оборудования.Системы отопления испытывают на герметичность (но не на прочность) манометрическим методом под избыточным давлением воздуха 0,15 МПа для обнаружения дефектов монтажа на слух и затем давлением 0,1 МПа в течение 5 мин (при этом давление не должно снижаться более чем на 0,01 МПа).
Гидростатические испытания системы водяного отопления
проводят по окончании ее монтажа и осмотра. Для этого систему наполняют водой и полностью удаляют из нее воздух, открыв все воздухосборники, краны на стояках и у отопительных приборов. Заполняют систему через обратную магистраль, подключив ее к постоянному или временному водопроводу. После наполнения системы закрывают все воздухосборники и включают ручной или приводной гидравлический пресс, которым создают требуемое давление.
Системы водяного отопления
испытывают гидростатическим давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа в самой низкой точке. На время испытания котлы и расширительный сосуд отсоединяют от системы. Падение давления во время испытания не должно превышать 0,02 МПа в течение 5 мин. Контролируют давление проверенным и опломбированным манометром с делениями на шкале через 0,01 МПа. Обнаруженные мелкие неисправности, не мешающие гидростатическому испытанию, отмечают мелом, а затем исправляют.

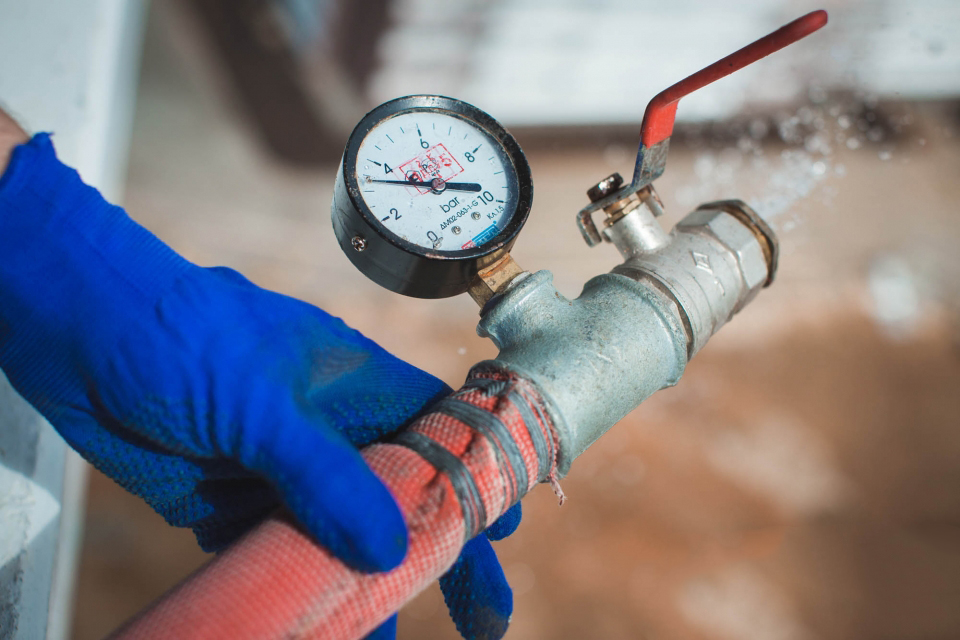

Манометр – это прибор, который определяет давление жидкостей и газов. Принцип его действия основан на уравновешивании действия газообразной или жидкой среды силой деформации мембраны или пружины. Этот прибор – один из обязательных элементов контроля параметров большинства инженерных коммуникаций. Так, манометр для системы отопления нужен для мониторинга избыточного давления внутри котла и труб (см. Давление в системе отопления частного дома). При этом они способны и просто информировать о состоянии теплоносителя, и передавать сигнал, блокирующий работу оборудования с целью предотвращения аварийной ситуации.
Как проводятся гидравлические испытания системы отопления:
1. Если система работает, ее нужно остановить. Испытываемый участок трубопровода разбивается на условные составные части, которые подвергаются предварительной внешней проверке. В процессе осмотра проверяется вся техническая документация и соответствие стандартам, устанавливаются специальные заглушки для того, чтобы обособить проверяемый участок от основной трубопроводной системы. Недопустимо использовать для этой цели предустановленные запорные механизмы, предусмотренные производителем при монтаже.
2. Устанавливается оборудование, необходимое для проверки – это может быть гидравлический пресс или насос, компрессор: то, что создает давление, необходимое в процессе проведения тестов. Также подсоединяют дополнительное оборудование, в том числе вентили, манометры, измерительные приборы. Когда подготовка закончена, начинается процесс проверки.
3. При помощи гидравлического оборудования в системе создается давление, значение которого рассчитывается ранее и зависит от условий работы и рабочих параметров. В большинстве случаев испытываемое давление превышает рабочее на 20-50%, но не менее определенных значений, оговоренных в СНиП. Давление нагнетается постепенно с целью соблюдения безопасности и во избежание гидроударов, контролируется минимум 2 независимыми измерительными приборами. При этом устанавливается допустимый коридор отклонений вследствие изменения температуры теплоносителя.
4. Одновременно с повышением давления принимаются меры, исключающие скопление газов в элементах трубопровода, заполняемых жидкостью. После того, как необходимое давление достигнуто, оно удерживается на протяжении определенного периода – времени выдержки, установленного техническими нормами, но не менее 5 минут. Систему держат под давлением, наблюдая за показаниями манометра. Персонал должен находиться в безопасном месте, изолированном от испытуемого участка. По окончанию времени выдержки давление понижается до уровня рабочего.
5. Анализ результатов, осмотр системы. Если давление не снижается – утечки отсутствуют, система исправна. Падение давления говорит о разгерметизации системы и необходимости поиска и ликвидации утечки. После планомерного увеличения, времени выдержки и постепенного снижения давления внутри испытываемого участка осуществляется проверка на герметичность и прочность швов. Проводится осмотр всех находящихся в поле зрения участков труб. В случае, если трубы сделаны из цветных металлов, сварные швы простукиваются деревянным молотком весом до 800 г, если из стали, до допускается использование молотка весом до 1,5 кг.
Таким образом осуществляется проверка всех участков трубопровода или теплосети. В случае, если в системе используются комбинированные сосуды с разными рабочими давлениями на участках, отдельные проверки нужно провести для каждого из них.
Данную схему можно назвать «примерной», так как значения падения давления различны в каждом конкретном случае и на конкретном объекте. Точнее просчитываются они уже на месте, при планировании работы.
Установленные нормы гидравлических испытаний:
– Гидравлические испытания проводятся согласно установленным стандартам СНиП III-Г.9—62 и НиТУХП—62. – Процедура осуществляется под контролем руководителя, это может быть мастер или уполномоченный представитель производителя. Проверка должна проводиться в соответствии с требованиями Госгортехнадзора и техникой безопасности с учетом инструкций в технической документации объекта. – Измерительные приборы и манометры, используемые во время испытаний, должны пройти предварительную проверку. Используются только опломбированные манометры с классом точности от 1,5 и выше. Согласно стандарту ГОСТ 2405—63, приборы должны иметь диаметр минимум 150 мм и шкалу, рассчитанную на максимальное значение в 1,33 от измеряемого в процессе проверки давления.
Оценка гидравлических испытаний испытаний
Во время испытаний участки трубопровода проверяются на прочность соединений и плотность. Успешность испытаний проверяется по 3 основным параметрам:
• Стабильное давление внутри труб, без неконтролируемого снижения • Отсутствие признаков, указывающих на нарушение целостности – течи, разрывов, нарушения швов, запотеваний • Отсутствие деформаций, выявленных во время визуального осмотра
В случае, если присутствует одно или несколько нарушений, результаты проверки считаются неудовлетворительными. Система подлежит ремонту с последующей проверкой до тех пор, пока параметры не будут удовлетворительными.
Особенности гидравлических испытаний канализации
Тестирование безнапорных систем канализации проводится после окончания работ по гидроизоляции, но перед началом внутренней отделки. Наружные магистрали проверяются до засыпки траншей. На предварительном этапе испытывается система без колодцев, а потом проверяется вместе с колодцами.
Внутренние полимерные коммуникации должны проверяться только при температуре окружающего воздуха выше нуля спустя минимум сутки после окончания всех монтажных работ.
Для испытания колодцев их заполняют водой и выдерживают определённое время. При закрытых отверстиях на входе и на выходе уровень жидкости должен оставаться неизменным. Это свидетельствует об отсутствии течи.
В случае напорных канализационных систем, испытания проводятся под давлением. Тестирование считается успешным, если входное и выходное давление одинаковое – это значит, что нет утечек.
При проведении испытательных мероприятий и сдаче трубопровода в эксплуатацию должны быть составлены соответствующие акты:
- Визуального осмотра системы и всех комплектующих;
- Скрытых работ;
- Проверки на прочностные показатели и плотность коммуникации;
- Промывочных операций;
- Входного контроля качества;
- Соответствия проведенных работ проектной документации.
Гидропромывка и опрессовка
В течение эксплуатации внутри труб накапливаются вещества, оседающие на стенках. С ростом их числа уменьшается теплопроводность, что отрицательно сказывается на обогреве помещений, хотя расход остаётся аналогичным.
Фото 1. Трубы отопления до и после промывки: на стенках накопилось большое количество нерастворимых веществ.
Налёт ведёт к порче имущества, поскольку появляются свищи, следствием которых становится разрыв.
Важно! Промывку обвязки делают каждый год. Ей предшествует диагностика, описывающая серьёзность и характер загрязнений. После чистки по трубам пускают вещества, создающие антикоррозийное покрытие
После чистки по трубам пускают вещества, создающие антикоррозийное покрытие.
Технология гидравлических испытаний трубопроводов
Использование жидкости для процесса является достаточно популярным методом, с помощью таких манипуляций получится испытать все контуры системы.
Воду закачивают через специальный кран, который расположен в нижней части труб. Для работ не запрещается использовать автоматические насосы, можно применять и ручные экземпляры, подключенные к водопроводу.
Высокие показатели обнаружения возможных эксцессов являются главной положительной стороной этого метода, выполнить манипуляции также получится без особого труда. Визуально можно выявить скопления жидкости в слабых местах и устранить неполадки в магистрали, что достаточно удобно и практично.
Подготовительные работы
Существуют специальные опрессовочные насосы, это оборудование подготавливается в первую очередь. Есть как ручные модели, так и электрические образцы, специалисты выбирают максимально удобный вариант исполнения для проведения проверки. А также нужно использовать в процессе манометр, чтобы контролировать изменения, ведь некоторые агрегаты способны нагнетать от 40 до 100 бар.
Опрессовочный насос
Минэнерго обращает внимание на правильный подход к исполнению процедуры промывки, а класс точности приспособления для замера не должен быть ниже 1,5
Длина окружности, является важной в процессе, корпус стоит подбирать с учетом данных, превышающих 160 мм
Определение прочности и герметичности
Чтобы выявить проблемные участки, в обязательном порядке процедуру проводят при рабочем давлении, методом простукивания молотком закругленной формы производится визуальный осмотр. Когда дело касается труб из цветных металлов, применяется деревянный экземпляр весом не более 0.8 кг.
Удовлетворительными, испытания на прочность и герметичность можно считать, если давление во время выдержки не упало ниже установленной нормы, данные необходимо смотреть на манометре. Сварные швы, соединения и прочие фитинги должны быть сухие, при обнаружении подобных проблем все эксцессы устраняются, а работу необходимо проводить повторно для получения акта гидравлического испытания.
Проведение испытаний
Подробный алгоритм действий достаточно прост, важно придерживаться последовательности произведения манипуляций, выглядит все так:
- С помощью опрессовщика необходимо наполнить весь контур водой, которая должна быть не ниже 45 градусов. Воздух стравливается через специальные краны, их называют отводчики.
- Нагнетание продолжается 10 минут, на протяжении этого времени нужно совершить визуальный осмотр арматуры, стыков, швов и подключения.
- Напор можно повысить до максимума, и удержать определенное время, нельзя не отметить изделия из полимерных материалов, давление в них нужно оставит на 30 минут, для более качественного произведения манипуляций.
- С помощью манометра можно выявить отклонения показаний, если они в норме, то результат работы стоит считать удовлетворительным.
После подобных манипуляций эксплуатировать систему получится максимально продуктивно, все участки являются пригодными к использованию. В противном случае нюансы следует устранить, при проявлении подтеков, скопления жидкости узел или отрезок трубы заменяют.
Давление при проведении испытаний трубопроводов
К этому моменту стоит отнестись серьезно, ведь существуют некоторые требования, которые стоит учитывать и выполнять. Дело обстоит так:
- Для стальных труб с показателями в 4 кгс/см2 и экземпляров со стенкой, позволяющей работать при температуре выше 400 градусов, выдерживается 1.5 рабочего давления, но не меньше 2 кгс/см2.
- При показателях в 5 кгс/см2, достаточно 1.25.
- Чугунные, стеклянные, пластиковые, 1.25.
- Трубы из цветных металлов потребуют давления в 1 кгс/см2.
- Фаолитовые образцы 0.5 кгс/см2.
Максимально востребованными для проведения работы считаются плунжерные насосы передвижного образца. Поршневые ручные агрегаты также можно использовать, прессы, приводы шестеренчатого типа и эксплуатационные модели отлично подойдут для нагнетания необходимых показателей.
Хозяину частной постройки потребуется обратиться в районные отделения, тогда как жители многоквартирных построек могут рассчитывать на помощь в этом вопросе от коммунальных предприятий. При заполнении заявки необходимо внимательно отнестись ко всем пунктам, сведения вносятся в точности с реальностью, адрес также необходим. В бланк акта обязательно вписываются данные о том, кто производил проверку, организация предоставляет бумаги с утвержденной подписью от главного энергетика.
