Аналоговые/пропорциональные датчики для повышения стабильности и точности
Аналоговые измерительные приложения позволяют конечному пользователю мгновенно получать обратную связь о положении магнита. Аналоговый датчик Холла обладает высокоточным выходным сигналом с высоким разрешением.
Ранее аналоговые датчики Холла измеряли у магнитов плотность потока и в значительной степени зависели от внешней температуры. Так как в последние годы аналоговые технологии эффекта Холла развивались, теперь, вместо традиционной амплитуды поля, микросхема с датчиком Холла теперь измеряет угол поля, делая его намного менее чувствительным к изменениям температуры. Это улучшение позволяет датчику обеспечивать более стабильный аналоговый выходной сигнал в широком диапазоне температур.
Рассмотрим два типа датчиков Холла, которые могут быть выбраны для аналоговых измерительных схем:
Поворотный датчик Холла: преимущества и применение
Этот полупроводниковый датчик изменяет выходное напряжение при изменении магнитного поля. Он сочетает в себе измерительный элемента на основе эффекта Холла и электрическую схему, обеспечивающую аналоговый выходной сигнал, который соответствует изменению вращающегося магнитного поля без использования каких-либо движущихся частей. Этот датчик предлагает два варианта выходного сигнала: аналоговый или широтно-импульсно-модулированный (ШИМ). Устройство программируется таким образом, чтобы инженер мог связать определенное выходное напряжение или ШИМ сигнал с точной степенью поворота. При повороте до 360° доступны несколько точек программирования. Каждая программируемая точка представляет собой напряжение или ШИМ сигнал, который соответствует заданному углу магнитного поля. Это приводит к получению выходного сигнала, пропорционального углу поворота.
В отличие от механического и резистивно-плёночного поворотных устройств поворотный датчик Холла не испытывает механического износа или изменения значений сопротивления. Кроме того, он очень стабилен при нормальных рабочих температурах вплоть до +105°C. Результаты измерения угла поворота в диапазоне 0°–360° точно калибруются в соответствующем диапазоне выходного постоянного напряжения 0,5В–4,5В или коэффициента заполнения ШИМ сигнала 10–90%.
Поворотные датчики Холла становятся очень популярными для замены механических резистивно-пленочных потенциометров. Они используются в автомобильных и внедорожных приложениях, таких как определение положения клапана EGR в двигателях. Эти датчики также могут использоваться для определения положения поворотных ручек в приборах и бытовой технике.
Рисунок 3 – Поворотный датчик Холла, используемый в поворотной ручке стиральной машины
Линейный датчик Холла: преимущества и применение
Линейные датчики Холла похожи на поворотные датчики Холла, за исключением того, что они измеряют не угловое, а линейное движение магнитного поля. Датчик Холла программируется для выдачи заданного напряжения, пропорционального заданному расстоянию. Типы выходного сигнала у него такие же, как и у поворотного датчика Холла. Датчик измеряет линейное перемещение и относительный угол потока магнитного привода на расстоянии до 30 мм на каждую микросхему с датчиком Холла. Это дает в результате выходной сигнал, точно пропорциональный перемещению датчика.
Перед программированием выходных напряжений или значений ШИМ-сигнала, соответствующих относительному значению магнитного поля от магнита на приводе, датчик и привод могут быть помещены на место окончательного монтажа в устройстве, чтобы в процессе программирования учесть все магнитные воздействия от близлежащего окружения. Это позволит инженеру отрегулировать выходной сигнал датчика, поскольку в процессе программирования будут учтены любые шунтирующие, механические воздействия и воздействия посторонних магнитных полей.
Линейные датчики Холла часто используются в качестве датчиков контроля уровня жидкости. В этом применении датчик определяет положение движущегося поплавка с прикрепленным магнитом. Линейные датчики также полезны в более сложных конструкциях, таких как автомобильная коробка передач.
Электрика УАЗ Патриот. Концевики на герконах
Продолжаем сериал под названием «Заменим колхоз отстающий на колхоз-передовик». В сегодняшней серии внедряем в дверь УАЗ Патриот концевики на герконах. Обычно это позволяет снять имеющиеся проблемы, когда концевик работает лишь по большой просьбе, подсветка живёт своей жизнью, а сигналка блокирует двери когда не надо.
Всё просто. Откручиваем концевики от машины и драконим их пластмассовую часть. Пластик хороший, перекусывается тяжело. Из всего концевика нам потребуется лишь металлический «грибок».
По пути с работы заскакиваем в магазин радиодеталей и берём герконы марки «КЭМ-3а». Там знают, что это такое
Осторожно откусываем у герконов по одной ноге. Я откусил кусачками, а потом дошлифовал мелкой наждачкой
Получается детский набор для лепки. Эпоксилин (тот, что без металлического наполнителя), грибочки и изувеченные герконы.
Вмазываем герконы по центру. Глубоко не утапливаем, чтобы не потерялась чувствительность. Крайний, для наглядности, залил прозрачным Поксиполем. Видно, что от поверхности его отделяет лишь тонкая плёнка.
Обжимаем и пропаиваем плюсовые «папы» и массы. Массы загибаем в сторону крепёжной дырки, папы остаются торчать.
В отличие от классической УАЗо-технологии, папы обжал сразу на ногу геркона, без демпфера из мягкого провода. А чтобы от вибрации нога не отломилась — зафиксировал всё слоем Эпоксилина. Получаются такие весёлые грибочки-чувачочки.
Монтируем штатным манером на штатное место. На дверь лепим магнитик. Кто-то покупает в магазине, кто-то у китайцев, а я разобрал жёсткий диск. Хорошие там магниты, мощные.
Концевики работают просто замечательно. Даже как-то непривычно, что в ногах загорается лампочка, фонарь на потолке, а сигналка не орёт, что «за машину оставленную с открытыми дверями гардеробщик ответственности не несёт».
Переключение открыто-закрыто происходит примерно с такого расстояния. Если прислушаться, то слышно, как тоненько-тоненько звенькает контакт геркона.
Но радость от лампочки в ногах была недолгой! Сразу стала давить паранойя: «А если мы поедем вдоль ЛЭП, переменное электрическое поле породит магнитное и геркон навсегда заблокирует нас в машине. А с нами всего ОДНА поллитра».
В холодном поту и с трясущимися руками проверяем данную нечеловеческую гипотезу Ищем самую чистую тряпку в гараже и лепим на неё адской силы магнит. Лепим на совесть, по-всякому, меняем положения, ищем мёртвые зоны.
Результат: концевики на герконах обмануть не удалось! Всё работало в штатном режиме, без сбоев. Список серий о тюнинге электрики Патриота: Электрика 01. Разветвитель плюса >>> Электрика 02. Концевики на герконах
Электрика УАЗ Патриот. Разветвитель питания
Электрика УАЗ Патриот. Трехуровневый регулятор напряжения
Достоинства герконовых переключателей
- В отличие от обычных реле с электромагнитными катушками и сердечником в герконовых нет механических элементов, привода рычага для перемещения контактов и стального сердечника в катушке. За счет этого конструкция получается меньших габаритов.
- Многие показатели герконовых реле в сотни раз выше, чем обычных реле, сопротивление изоляции, пробивное напряжение, соответственно электрическая прочность.
- Очевидно, что обычные реле не могут сравниться с герконами по быстродействию. Частота коммутации контактов на герконах 1000Гц;
- Ресурс работы герконов исчисляется в миллиардах циклах переключений;
ВИДЫ И ПРИМЕНЕНИЕ ГЕРКОНОВЫХ ДАТЧИКОВ
Рассматриваемые устройства широко применяются в системах охранной сигнализации для контроля открытия окон, дверей, люков.

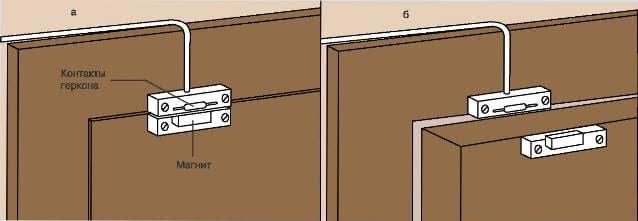

Перечисленные выше особенности определяют правила их установки. При монтаже на металлических конструкциях следует учитывать ослабление воздействия магнита, входящего в комплект поставки. Для предотвращения таких моментов используют специальные исполнения датчиков.
С деревянными и пластиковыми дверями таких проблем не возникает, поэтому на первый план выходят вопросы миниатюризации и дизайна.

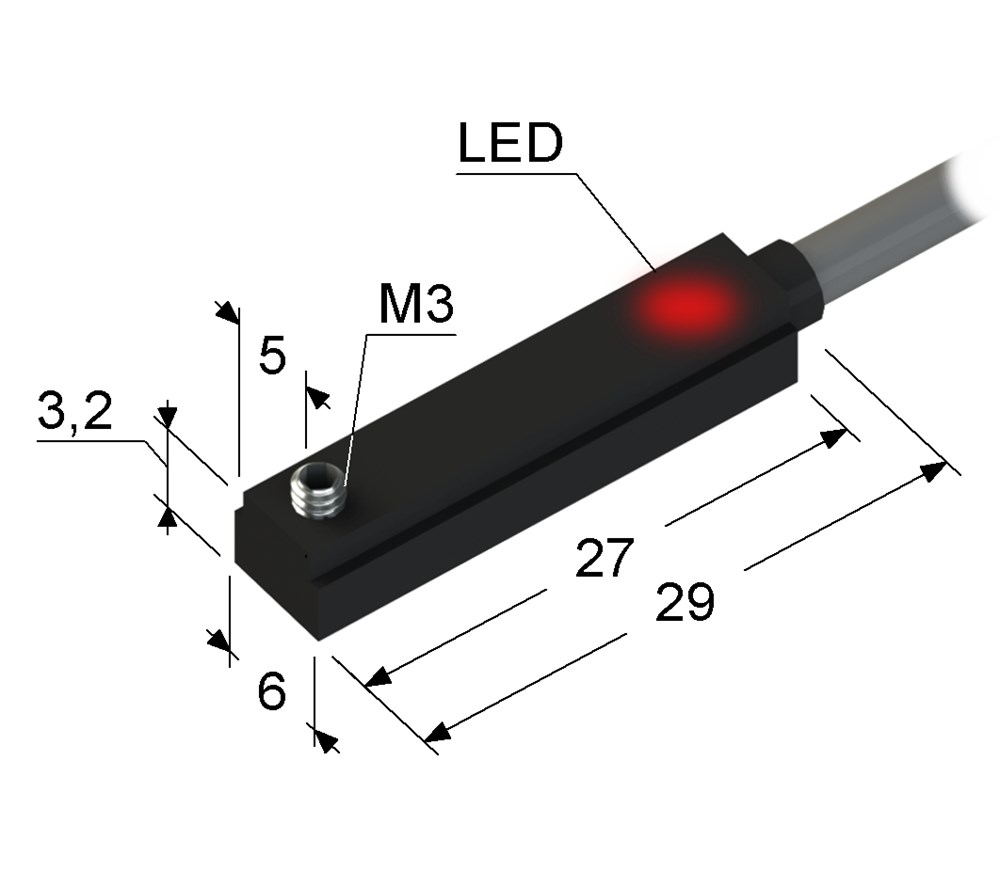

Существуют исполнения, имеющие габаритные размеры 13х7 мм (для магнита и геркона по отдельности). Как правило, чем меньше габариты, тем “слабее” датчик.
В приведенном примере рабочий зазор будет составлять порядка 15 мм. Но это по максимуму. Следует делать запас на внешние условия и то, что со временем поле магнита может ослабнуть.
Таким образом, при применение миниатюрных исполнений установку следует производить аккуратно и точно. Кроме того, качество дверей должно быть таким, чтобы исключить возможные люфты и перекосы в процессе эксплуатации.
Поскольку герконовые датчики открытия, а правильней – открывания, дверей применяются практически в любой системе сигнализации, исполнения их предусматривают множество вариантов установки, в том числе и скрытой.
Кстати, в системах сигнализации для них применяется другое название – магнитоконтактные извещатели.
Еще одна область применения магнитоуправляемых устройств – датчики уровня воды и других жидкостей. Конструкция их должна быть поплавковой. В поплавке устанавливается магнит, а на отметке требуемого уровня – геркон.
Очевидно, что возможна организация многоуровневого контроля жидкости, причем герконов может быть сколько угодно. Единственным ограничение является минимальное расстояние между ними.
Определяется это двумя моментами:
- геометрическими размерами корпуса;
- предотвращением одновременного срабатывания двух и более герконов.
Следует отметить удобство использования описываемых возможностей для определения положения автоматически открываемых (закрываемых) конструкций: ворот, шлюзов, шлагбаумов и пр. На таком принципе действуют некоторые концевые выключатели.
Подключение герконового датчика доступно даже начинающему: два вывода включаются в электрическую цепь устройства контроля и управления. Единственно что следует учесть – по какому событию будет формироваться управляющая команда: замыканию или размыканию контактов.
Простота, надежность и неприхотливость в обслуживании определяют широкое распространение магнитоконтактных датчиков, причем, здесь перечислены лишь наиболее популярные области применения. На практике их значительно больше.
* * *
2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.
Принцип работы геркона
Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности
При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь
В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.
Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.
У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.
Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.
Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.
Способы управления, примеры использования
Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.
Механические параметры герконов
К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп).
Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона. Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием.
Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.
Электрические параметры герконов
Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз.
Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.
Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax.
Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами.
Плюсы и минусы
Извещатель магнитоконтактный имеет ряд преимуществ по сравнению с иными видами датчиков охранного назначения. Он бюджетный по стоимости, несложен по конструкции безотказен и обычно служит весьма долго. Коммутируемые контакты располагаются в среде, которая состоит из инертных газов, а окружает эту среду герметичная капсула из стекла. Вследствие этого датчик можно устанавливать внутри пространства, где существует угрозы взрыва либо присутствуют химические реактивы. Поверхность контактов состоит из родия или золота, слой которых достаточно велик, чтобы извещатель функционировал безотказно и медленно изнашивался. Диапазон допустимых температур от 50 градусов ниже нуля до 50 градусов выше нуля. Разработчики сделали гальванически развязанными коммутируемые и управляющие цепи.
Минус данного датчика — то, что его контакты издают слышимый дребезжащий звук, это устраняется благодаря наличию фильтров. Магнитные поля значительной силы, находящиеся извне, воздействуют на датчики, избежать их эффекта можно, выполнив экранирование.
Конструктивные особенности герконовых датчиков
По конструкции герконы делятся на:
- Разомкнутые
- Замкнутые
- Переключающие
- Разомкнутые ртутные
Наиболее распространенным видом герконовых датчиков является разомкнутый геркон. Каждый контакт в стеклянной емкости представляет собой плоскую проволоку. Поверхности контактов покрыты золотом, палладием, радием или серебром, что способствует уменьшению сопротивления и позволяет защитить контакты от коррозии. Пространство стеклянной колбы заполнено водородом, аргоном или азотом, либо просто представляет собой вакуумное пространство, что также способствует повышению антикоррозийных свойств.
Электронная библиотека
Электротехника и промышленная электроника / Магнитные элементы электронных устройств / 4.6. Магнитоуправляемые герметизированные контакты (герконы)
Автоматизированные системы управления в производственных условиях могут подвергаться воздействию агрессивной окружающей среды в виде пыли, газа, повышенной влажности и других факторов, вызывающих коррозию и преждевременный износ. В электромагнитных реле наиболее уязвимым звеном являются контакты. Герметизация контактов повышает надежность работы реле в целом.
Герметизированные магнитоуправляемые контакты (герконы)
нашли широкое применение в безъякорных реле в качестве концевых и путевых выключателей, датчиков положений и перемещений, координатных переключателей, в охранной сигнализации.
Простейший магнитоуправляемый контакт (МУК) представляет собой стеклянную трубочку (колбочку) с впаянными в нее пермаллоевыми пластинками – контактами, между которыми оставлен рабочий зазор. Колбочка заполнена азотом или другим инертным газом для предотвращения электрокоррозии. Под воздействием внешнего магнитного поля между пластинками возникает тяговое усилие и они смыкаются. Соприкасающиеся поверхности контактов покрыты серебром, золотом, родием.
Некоторые модификации герконов показаны на рис. 4.8: а
– симметричные;б – несимметричные замыкающие;в – переключающие;д – ртутный;е – ртутный плунжерного типа. Возможны и другие модификации, в частности, поляризованные. Поляризацию осуществляют путем размещения внутри колбочки тонких пластинок постоянных магнитов. В ртутных МУК (рис. 4.8,д ) ртуть, смачивая пластину, поднимается по ней к контактирующим частям, обеспечивая высокую частоту переключения. Частотой переключения до 800 Гц обладают ртутные МУК плунжерного типа. Пермаллоевый плунжер перемещается под действием электромагнитного усилия к левому или правому контакту в цилиндрической направляющей, наполненной ртутью. На рис. 4.8,г – МУК дифференциального типа. Он имеет две обмотки – правую и левую.
Рис.
4.8. Конструктивное исполнение магнитоуправляемых контактов
Магнитное поле, управляющее контактами, создается током в обмотке, представляющей соленоид, внутри которого размещен МУК, или постоянным магнитом.
По сравнению с обычными реле герконы имеют ряд преимуществ: высокая надежность коммутации в любой среде, длительный срок службы (до 108 – 109 срабаты
ваний), высокое быстродействие, вибрационная и радиационная устойчивость, низкая стоимость, малые габариты и вес.
Не лишены они и недостатков: малое число контактных групп, одна пара контактов в одной колбочке, дребезги при замыкании, большая, чем у обычных реле, намагничивающая сила срабатывания из-за нескольких воздушных промежутков.
Для увеличения числа контактов в одном соленоиде размещают несколько герконов, но недостаток их в том, что срабатывают они неодновременно из-за различия магнитных сопротивлений, т.к. МУК, сработавший первым, шунтирует магнитные пути других МУК.
Одна из разновидностей МУК – ферриды
. ЭтоМУК с памятью . Если МУК снабжен внешним магнитным сердечником с прямоугольной петлей гистерезиса, то при подаче на его обмотку импульса тока МУК срабатывает и остается в таком положении до подачи импульса обратной полярности. Сердечник может располагаться внутри колбочки. Для размыкания контактов нужно подать строго определенный ток обратной полярности. При большом токе сердечник перемагнитится в противоположном направлении и контакты снова замкнутся. Для предотвращения этого ферриды обычно снабжают двумя обмотками: рабочей и поляризующей.
Сейчас выпускаются МУК с внутренним объемом колбочки не более 2,5 мм3 на контакт. Они сравнимы по размерам с интегральными схемами. В качестве контактов используются пленочные пермаллоевые покрытия. Минимальный коммутирующий ток до 10-12 А, напряжение срабатывания (1,3 — 23) В, отпускания (1,15 — 3) В. Ведутся разработки по созданию мощных МУК. Уже выпускаются МУК на максимальную коммутируемую мощность до 250 Вт, коммутируемый ток до 4 А и напряжение до 10000 В.
В статье приведена следующая информация:
- Что такое герконовый датчик
- Принцип действия
- Конструкция
- Разновидности и особенности
- Обоснования для использования в системах охранной сигнализации
Герконовый датчик — это
оповещатель, использующий в своей основе магнитно-контактный метод реакции и широко применяющийся в системах безопасности благодаря своим качествам, таким как — надежность, экономичность, миниатюрность, безотказность. Все эти характеристики достигаются за счет простоты конструкции, отсутствия необходимости подключения к источнику питания, герметичной конструкции герконовой части датчика.
Принцип действия герконового датчика основан на способности мягкой (пружинящей) металлической пластины изменять свое положение под воздействием магнитного поля. Наглядно это выглядит так: при поднесении магнита к герконовой части датчика, мягкая пластина притягивается к магниту или отклоняется от него, в зависимости от поляризации магнитного поля, что приводит к замыканию или размыканию контактов датчика.
Конструкция герконового датчика.

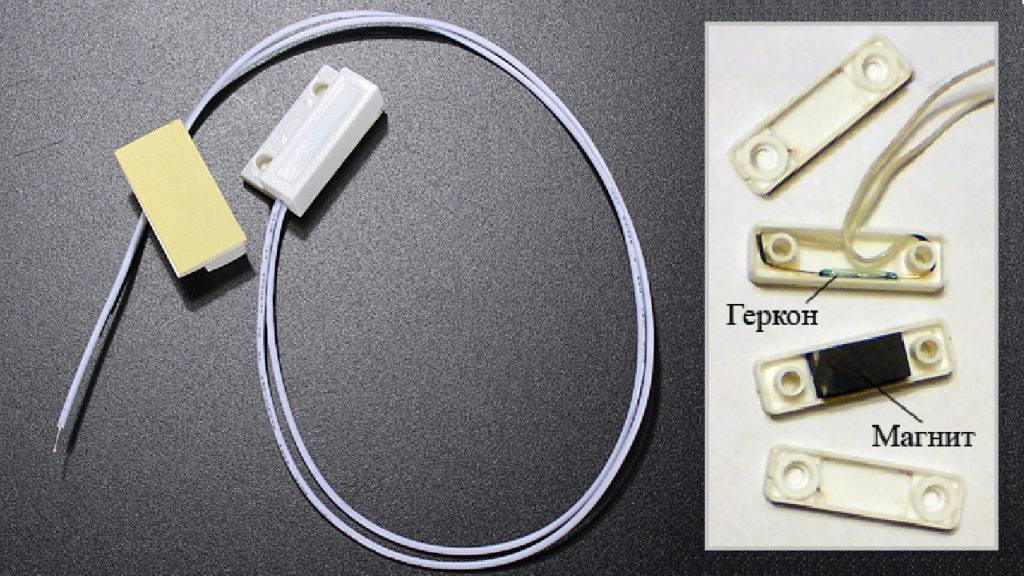

Как правило, герконовый датчик состоит из двух частей. Первая — это герконовая часть, состоящая из геркона в пластмассовом или силуминовом корпусе, с выводами контактной группы для подключения к шлейфу сигнализации. Вторая — магнитная часть, состоящая из магнита в аналогичном корпусе.
Конструктивные особенности.
Герконовые датчики конструктивно подразделяются на накладные и врезные, в пластмассовом и силуминовом
корпусе. Основным отличительным свойством конструкции является то, что контактные пластины геркона заключены в герметичный стеклянный корпус, что препятствует окислению контактных поверхностей.
Разновидности герконовых датчиков

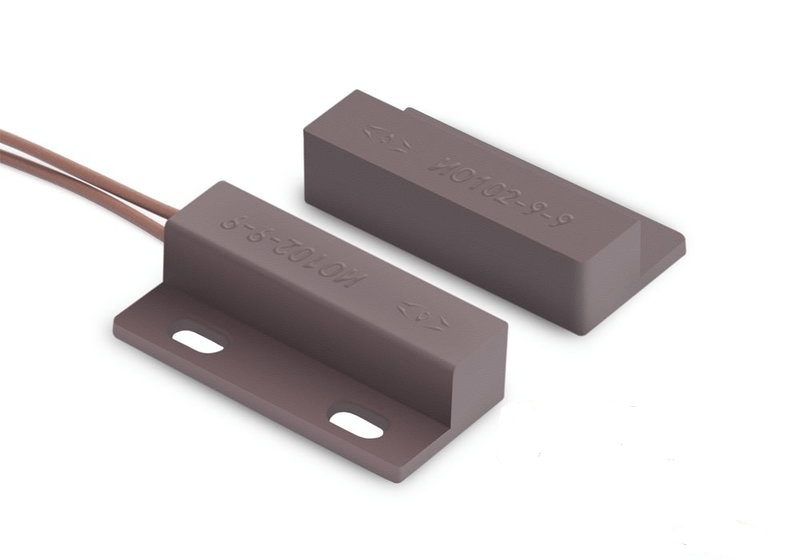

Накладные датчики — это тип датчиков, применяемых для блокировки окон и дверей и монтирующихся непосредственно на поверхность дверного полотна, открывающейся части оконной рамы (магнитная часть), на дверную или оконную коробку (герконовая часть).
Врезные датчики.
Данный тип используется, как правило, для дверей. При этом магнитная часть врезается вертикально в верхнюю кромку полотна двери, как можно ближе к краю (дальше от вертикали петель, ближе к вертикали ручки).
Герконовая часть врезается в верхнюю балку дверной коробки с соблюдением строгого совпадения частей датчика (по вертикальной оси) при закрывании двери.
Тип исполнения корпуса.
В большинстве случаев, герконовые датчики изготовлены в пластмассовом или силуминовом корпусе. При этом, датчики в пластмассовом исполнении корпуса допускается применять для конструкций дверей и окон , не включающих в себя металлические элементы.
Датчики в силуминовом исполнении корпуса чаще всего используются для металлических дверей.
Особенности применения.
Герконовые датчики накладного исполнения в пластмассовом корпусе применяются для деревянных и МДФ дверей, металлопластиковых, алюминиевых и деревянных оконных рам.
Герконовые датчики врезного исполнения в пластмассовом корпусе применяются для деревянных и МДФ дверей.
Герконовые датчики врезного и накладного исполнения в силуминовом корпусе применяются для деревянных, металлических и МДФ дверей.
Допускается применение датчиков врезного исполнения в пластмассовом корпусе для металлических дверей, но, строго определенных типов, исключающих, по конструкционным особенностям, размагничивание магнитной части датчика.
Обоснования для использования в системах охранной сигнализации.
Использование герконовых датчиков в системах охранной сигнализации переоценить нельзя.
Во первых — данный тип датчиков обеспечивает 100% срабатываний.
Во вторых — минимальное (при условии правильной установки) количество ложных срабатываний.
В третьих — стоимость датчиков этого типа существенно ниже стоимости датчиков включающих в себя электронные схемы.
В четвертых — экономичность и простота установки. Герконовый датчик не включает в себя электронных схем, что, в свою очередь, обеспечивает минимальное количество неисправностей и независимость от электропитания. Для подключения герконовых датчиков используется только двухпроводный шлейф сигнализации, что позволяет использовать один стандартный сигнальный провод (четыре жилы) на два датчика.
Для усиления надежности системы охраны, возможно, комбинировать использование герконовых датчиков с установкой ик штор (о них я рассказывал в статье об ик датчиках) или датчиков разбития стекла.
Приобрести герконовые датчики возможно, к примеру в интернет магазине «Алпа технолоджи»
Типы и виды герконовых датчиков
Герконовый датчик
Существует немало вариантов герконовых реле. Классифицируют устройства по самым разным параметрам: уровню вибрации, емкости, контактной группе.
Магнитные
Приспособление замыкает, либо размыкает линию, передающую электричество под действием магнитного поля. Источником может быть постоянный магнит или электромагнит. По этому признаку герконы делят на 3 категории:
- С нормально разомкнутым контуром – в обычном состоянии контакты разъединены. Под действием электрического тока или магнитного поля пластины соединяются и устройство передает ток.
- Геркон-магнит размыкающий реализует обратный принцип: в нормальном состоянии контакты замкнуты, а под действием магнитного поля размыкаются и электрическая цепь рассоединяется.
- Переключающее реле – в такой модели 3 вывода. Вне электромагнитного поля замкнута одна пара, а под действием поля пластины замкнутые нормально размыкаются, а новый замыкается. В этом случае ток протекает по двум разным цепям в зависимости от наличия или отсутствия магнитного поля.
Для открывания двери
Датчик открытия двери
Все варианты дверных датчиков работают на герконовых реле. Однако способы подключения устройства разные. По этому признаку выделяют 3 категории.
- Обычные – включают 2 части с пружинными контактами. Магнитное поле замыкает пружинные контакты: их концы притягиваются и смыкаются. Когда поле исчезает, 2 части датчика оказываются на удалении друг от друга, пружины размыкаются. Датчик – элемент цепи сигнализации. По линии через него постоянно идет ток. Если дверь открывается, датчик разрывает цепь и сигнализация срабатывает. Порог срабатывания – от 30 до 50 мм.
- Беспроводной датчик – его основой служит нормально разомкнутый геркон и модуль связи. Вторая часть датчика – магнит, под действием которого контакты замыкаются. Монтируют устройство так, чтобы при закрытой двери магнит оказывался напротив радиопередающей части, чтобы замыкать геркон магнитный. Если двери открываются, размыкается цепь и на блок управления подается сигнал тревоги. Порог срабатывания – 10–20 мм. Такой вариант эффективнее проводного.
- GSM-сигнализация – состоит из геркона и GSM-модуля. Принцип работы аналогичен беспроводному. Когда реле срабатывает, контроллер высылает текстовое сообщение владельцу квартиры или офиса. Такой прибор нередко наделяется дополнительными функциями.
По конструкции
Ртутный геркон
С конструкционной точки зрения выделяют 2 типа герконов:
- Сухие – герметичная стеклянная колба, наполненный осушенным воздухом или другим газом. Снаружи баллона с торца привариваются сердечники из магнита, контакты находятся внутри.
- Ртутные или «смоченные» – в колбу помещают капли ртути. Они смачивают контакты, что улучшает и плотность смыкания. Ртутный геркон не дребезжит и не создает вибрации, однако время срабатывания датчика увеличивается.
Конструкция извещателя
Извещатели магнитоконтактные могут иметь три типа контактов, а именно переключающийся, нормально замкнутый, а также нормально разомкнутый. Герконы подразделяются на смоченные и сухие. Смачивание осуществляется с помощью ртути, это дает возможность устранить дребезжащий звук, а если изделия сухие, то они располагаются в газовой среде, при этом таким газом в стандартном случае является азот. У части герконов внутри колбы вакуум, это делается с целью увеличить показатели коммутируемого напряжения.
Датчик включает два составных элемента, в первом располагается постоянный магнит, который в некоторых случаях может быть также электромагнитом, в то же время внутри второго находится геркон, оснащенный выводами контактов. Если датчик имеет охранное назначение, то электромагнит внутри него не применяется. Контактная система по своей конструкции является баллоном из стекла, внутри которого находятся две пружины с перекрывающимися концами, среда вокруг них — инертный газ. Количества пластин будет равно трем, если речь идет о перекидном герконе. Дистанция от одной контактной площадки до другой держится в пределах от трехсот до пятисот микрон. Смыкание контактов происходит под воздействием магнитного поля. Пружина обладает настолько небольшим изгибом, что ее ослабления не наблюдается, из-за этого количество ее переключений может достигать десять миллиардов. Инертный газ уберегает контакты от воздействия искр и коррозии.
Датчики подразделяются на врезные и накладные. Экраны, которые являются магнитно непроницаемыми, служат для защиты от нарушителей. Такие экраны требуются, чтобы на геркон не оказал влияние магнит, располагающийся извне.
Устройства для окон и дверей могут относиться к магнито пассивным либо к магнитоактивным. Датчики подразделяются на два типа по пригодности к установке на тех или иных окнах и дверях. Первый тип обладает магнитами меньшей силы и сравнительно невелик по размерам. Устройства такого типа устанавливают на объектах, выполненных из алюминия или дерева либо же иных материалов, лишенных магнитных свойств. Устройства второго типа существенно крупнее, и у них мощные магниты, они рассчитаны на двери из металлов с магнитными свойствами. Внутри системы беспроводного типа применяются исключительно адресные извещатели магнитоконтактные, оснащенные радиомодулем.
