Принцип работы системы геотермального отопления

Принцип работы геотермального отопления

Тепла у Земли предостаточно. Зимой даже в прохладных регионах стоит копнуть несколько метров, как грунт перестает быть мерзлым. Соответственно, ниже он ещё теплее. А что, если собирать тепло из земли и направлять его на свои нужды? Так решили инженеры и придумали геотермальное отопление. Система собирает тепло из-под земли и аккумулирует его, а затем распределяет по дому.

Ключевой элемент отопительной системы – геотермальный тепловой насос. Он одновременно включён в два контура. Первый, внутренний – классическое внутридомовое устройство (трубы и батареи ). Внешний контур представляет собой теплообменник впечатляющих размеров. Он может располагаться в толще воды или под почвой. Теплообменник наполнен циркулирующей жидкостью с антифризом в составе.

Принцип устройства геотермального отопления

Функционирует система так:

1. Земля передаёт тепло теплоносителю (жидкости в трубах). Его движет компрессор.
2. Вода нагревает тепловой насос и оттуда поступает во внутреннюю систему: трубы и радиаторы.
3. Полезным элементом системы является буферная ёмкость. Она аккумулирует собранное тепло.

Внимание! Ещё один вариант – использование тепловой энергии грунтовых вод, залегающих не менее чем на 75 м в глубину. Она обладает высокой температурой и, поднимаясь, самостоятельно нагревает тепловой насос

Сам геотермальный насос по размерам не превышает стиральную машину. Обычно его размещают в подвале дома вместе с буферной ёмкостью. Оборудование, а особенно укладка труб под землю – довольно дорогостоящее мероприятие. Но создатели обещают, что геотермалика окупится за несколько лет.

При правильном монтаже и уходе за элементами системы она способна проработать до 100 лет. Производительность геотермального отопления высока. Потратив 1 кВт электроэнергии, насос выработает 4-5 кВт тепловой энергии. Для сравнения: обычный электрообогреватель с вентилятором не «переработает» 1 кВт электричества даже в 1 кВт тепла из-за естественных потерь.

Внимание! Принцип действия геотермального типа отопления схож с работой кондиционера. Соответственно, он может не только обогревать в холода, но и охлаждать помещение летом

Нужно только изменить настройки теплового насоса.

Появление и распространение

Энергия земли для отопления стала распространяться в США ближе к концу 80-х годов прошлого века в городах, тяжело переживавших кризис. Системой сразу заинтересовались состоятельные люди, которым она давала возможность экономить на обогреве жилья. Затем она стала дешеветь, и ее стал применять и более бедный класс населения.

Спустя некоторое время тепло земли для отопления превратилось в прерогативу большинства владельцев частных домов. В Европе с каждым годом число домохозяйств, использующих отопление дома теплом земли, только увеличивается.

Такая тенденция распространения геотермального обогрева вполне понятна. Использование тепла земли для отопления позволяет существенно экономить семейный бюджет, оно безопасное и экономичное.

Функционирование геотермального обогрева

Его принцип работы можно сравнить с обычным холодильником, только наоборот. Земля удерживает тепло постоянно, поэтому ним можно нагревать объекты, расположенные на ее поверхности.

Смысл способа в том, что изнутри планета прогревается горячей магмой, а сверху грунт не дает ей промерзать. Получаемая тепловая энергия используется геотермальной системой обогрева, основанной на специальном тепловом насосе.

Получить отопление от тепла земли можно благодаря тепловому насосу

Происходит следующий процесс:

1. Тепловой насос устанавливают на поверхности.
2. В земле бурится отверстие, в которую опускают теплообменник.
3. Проходящая через насос грунтовая вода нагревается и используется затем в бытовых и промышленных целях.

С помощью теплового насоса удается преобразовать 1 кВт электричества в 4-6 кВт теплоэнергии

Основным преимуществом системы является соотношение электрической энергии и получаемой мощности – 1 к 4-6 кВт. К примеру, при использовании обычного кондиционера выходит 1 к 1. Поэтому установка вполне себя сможет окупить в скором времени.

Особенности

Самостоятельное отопление дома от земли имеет определенные трудности, о которых мы расскажем ниже:

Начинаются они с изготовления шахтного ствола.Его расчет ведется отдельно для каждого конкретного случая, во внимание принимают:

• • климат в данной местности;
  • тип грунта;
  • характеристику строения земной коры в данном регионе;
  • площадь обогрева.

На фото – основу геотермального обогрева дома составляют глубинная скважина и тепловой насос

Обычно глубина варьируется в пределах 25-100 м.

1. На следующем этапе в ствол опускают трубы, которые должны поглощать тепло из недр и подавать его в насос, повышающий температуру теплоносителя в системе отопления.

Летом отопление энергией земли можно запустить в качестве кондиционера. Для чего активируется обратный механизм. Во время работы теплообменник начнет брать охлаждающую энергию.

Способы работы системы

Это эффективная и экологичная система – термальное отопление, принцип работы ее может протекать в трех основных способах:

1. Используется тепловая энергия глубоких грунтовых вод. Такая вода – высокой температуры, тепловой насос ее поднимает и нагревает. Далее вода идет через теплообменник, отдавая основную часть своей энергии.
2. Данный способ требует от владельцев дополнительных расходов. В глубину грунта от 75 м и ниже спускают резервуар, в котором находится антифриз. Он нагревается и при помощи теплового насоса поднимается к теплообменнику. После того, как тепло отдается теплообменнику, антифриз идет обратно в резервуар.
3. А для третьего способа работы системы вообще не требуется оборудовать грунтовую шахту. Такое отопление из земли подойдет для обогрева зданий, имеющих выход на водоем. Так, по дну водоема от теплообменника ставятся зонды горизонтального типа и преобразовывают тепло воды на дне.

Виды тепловых насосов

Виды

Для экологически безвредной и эффективной работы системы есть три основных варианта:

Грунтовые воды	В этом случае применяют для обогрева здания тепловую энергию грунтовых вод, расположенных на большой глубине. У нее достаточно большая температура, поэтому тепловой насос отопления поднимает ее и нагревает. После этого вода через теплообменник отдает основную часть имеющейся энергии.
Антифриз	Метод требует дополнительных расходов. На глубину 75 м и ниже опускается резервуар с антифризом, цена которого довольно высокая. Когда он нагреется, его тепловым насосом поднимают к теплообменнику. После отдачи тепла антифриз поступает снова в емкость.
Водоем	Данный способ не требует оборудования грунтовой шахты. Такое отопление дома от земли подходит в том случае, если есть выход на водоем. От теплообменника по дну водоема ставят горизонтальные зонды, которые помогают преобразовывать тепло воды.

Виды геотермального обогрева

Можно ли сделать котел своими руками

Устройство можно сделать самостоятельно, используя чертеж. Сварочных работ потребуется немного.

Основные компоненты:

1. Бесшовная труба из металла диаметром 57 мм с внутренней резьбой.
2. Термостойкое покрытие.
3. Патрубки для входа и выхода теплоносителя диаметром 32 мм с наружной резьбой.
4. Боковые заглушки из металла.
5. Внутренний электрод диаметром 25 мм.
6. Присоединительные клеммы (резьба М6), с помощью которых подключается нулевой провод и заземление.
7. Резиновые или паронитовые прокладки.

Резьбовые заглушки можно заменить металлическими кругами, но для этого понадобятся навыки сварщика и специальное оборудование. Кто-то вместо заглушки ставит патрубок, что позволяет сделать выход теплоносителя вверх. Электрод, расположенный внутри, следует изолировать от корпуса. Для этого используется фторопластовая втулка.

Котел может быть улучшен и модернизирован с помощью подручных материалов. Нежелательно в ходе сборки использовать разные металлы, иначе образуется гальваническая пара, то есть на одном электроде появится накипь.

Сборка выполняется по следующей инструкции:

1. Размечаются и отрезаются трубы для корпуса и патрубков. Они должны иметь выборки сферической формы. Это позволит обеспечить плотное прилегание к корпусу цилиндрического вида. В теле просверливаются отверстия, где будут привариваться патрубки.
2. Нарезается резьба. Для этого используются специальные метчики и плашки. Если под рукой материалов и инструментов нет, придется обращаться в токарную мастерскую. Там же вытачиваются заглушки, фторопластовые втулки и внутренние электроды.
3. К поверхности корпуса привариваются патрубки и клеммы, к ним будут подсоединяться провода.
4. Электрод закрепляется в заглушке и вставляется в котел.
5. Для окраски готового изделия подойдет эмаль, выдерживающая температуру до +120 градусов по Цельсию.

Еще один способ сборки недорогого котла.

С одной стороны в муфту вставляется электрод, а с другой ставится заглушка.

Для корпуса котла понадобятся тройник и металлический бочонок с внешней резьбой.

Сверху осталось закрепить диэлектрическую вставку.

После завершения работы проверяется проницаемость сварных швов. Простого заполнения системы водой будет недостаточно, ведь уровень рабочего давления достигает 2 бара. Швы очищаются от шлаков и покрываются мыльной пеной. Далее при помощи компрессора внутри котла создается давление, и если сварной шов некачественный, то на его поверхности образуются пузырьки.

Схема последовательности подключения элементов выглядит следующим образом:

1. Электроустановка.
2. Предохранительный клапан, манометр и воздухосбрасыватель.
3. Шаровой кран.
4. Отопительные приборы.
5. Расширительный бачок.
6. Кран для опорожнения.
7. Фильтр сетчатого типа.
8. Насос.

На последнем этапе подключают провода электропитания и заземления, систему заполняют водой и производят настройку оборудования. Корректируя состав теплоносителя, котел выводят на необходимую мощность. Можно использовать обычную водопроводную воду, но в ней содержатся вредные включения, вызывающие накипь на электродах. Оптимальный вариант — сначала заполнить систему дистиллированной водой.

Для осуществления настройки понадобиться воспользоваться токовыми клещами или амперметром, а также содой, шприцем и емкостью для размешивания. Ориентировочная мощность котла, сделанного своими руками, 4 кВт, поэтому сила тока в цепи должна быть 4000 Вт / 220 В = 18 А. Амперметр подсоединяют к проводам, после чего котел включается и производится нагрев воды. В то же время подготавливается содовый раствор в пропорции 1 к 10 и добавляется в систему при помощи шприца.

После включения котла показания сначала будут меньше 18 А. Далее в теплоноситель потихоньку нужно добавить раствор соды

Важно, чтобы система заранее была прогрета. Если в качестве теплоносителя используется дистиллированная вода, процесс может занять немало времени

При показаниях на приборе 16–17 А доливка прекращается

Рейтинг настенных газовых котлов двухконтурных по надежности читайте у нас на сайте

При показаниях на приборе 16–17 А доливка прекращается. Рейтинг настенных газовых котлов двухконтурных по надежности читайте у нас на сайте.

Рекомендации по уходу и обслуживанию

После окончания пусконаладочных работ владелец управляет только двумя кнопками: включить/выключить и зимний/летний режим (отопление или кондиционирование), а также регулирует температуру в разных комнатах.

Ежегодный осмотр и обслуживание производят специалисты сервисной службы: контроль отсутствия утечек фреона, смазки, теплоносителя, работу автоматики.

Максимальной эффективности ГТН достигает, если определиться с выбором отопительной системы на ранних этапах проектирования здания. Тогда есть возможность выбрать оптимальные материалы и толщину ограждающих конструкций с нужной теплопроводностью и тепловой инерционностью.

Самые большие потери тепла обычно происходят через окна. Поэтому тройное остекление вовсе не роскошь, а экономически обоснованное строительное решение. Идеальный вариант — использовать стекла, способные отражать инфракрасные лучи.

Геотермальное отопление дома своими руками

Многие люди считают, что самостоятельно сделать геотермальное отопление дома можно только в тех местах, где есть высокая вулканическая активность или термальные источники, поэтому не видят перспектив использования такого вида отопления.

Схема геотермального отопления.

Принцип, по которому работает геотермальное отопление

Геотермальный насос работает по тому же принципу, что и холодильник или кондиционер. Такое отопление имеет один основной элемент — тепловой насос, который включен в два контура.

Внутренний контур имеет вид привычной нам всем системы отопления дома и состоит из радиаторов и труб. Внешний контур имеет внушительные размеры и располагается под водой или под землей.

Внутри указанного контура может находиться вода или антифриз, они принимают температуру среды и уже подогретыми поступают в тепловой насос.

Обратите внимание

Тепло, которое аккумулировалось, передается внутреннему контуру и от него нагреваются все помещения дома.

Главным элементом геотермального отопления является тепловой насос. Это небольшой агрегат, по размерам не больше стиральной машинки. Он имеет высокую производительность: затрачивая 1 кВт электроэнергии, он способен выдавать до 5 кВт тепла. Если сравнить такой насос с кондиционером, то последний на 1 кВт затраченной электроэнергии выдает всего 1 кВт тепловой энергии.

Как сделать геотермальное отопление своими руками у себя дома

Схема установки геотермического насоса.

Это один из самых дорогих и трудоемких видов отопления. Вам предстоит провести масштабные земляные работы, затраты на оборудование составят основную часть расходов. Перед тем, как приступить к созданию такого отопления своими руками, необходимо разобраться, какие системы применяются и в чем особенности их устройства.

Материалы, необходимые для установки геотермального отопления:

• полиэтиленовые трубы;
• тепловой насос;
• радиаторы отопления.

Классификация по типу:

• горизонтальный теплообменник используется наиболее часто, при этом трубы укладывают в землю на глубину, превышающую уровень промерзания почвы в вашей местности. Такой тип отопления имеет существенный недостаток — контур занимает большую площадь. Если площадь вашего дома 250 м², то для его обогрева придется уложить трубы на площади около 600 м², а это можно реализовать далеко не на каждом участке. Особенно неудобно делать такое отопление дома в том случае, когда территория уже облагорожена, например, от дерева коллектор должен находиться не ближе, чем на 1,5 м;
• вертикальный теплообменник имеет намного меньшие размеры, но стоимость его больше. Чтобы его установить, надо немного места, но придется использовать бурильное оборудование.

Скважина может быть от 50 до 200 м, но служить она будет до 100 лет. Такой способ удобен, когда территория загородного дома уже обустроена, не будет необходимости изменять существующий ландшафт.

Установить такой вид геотермального отопления полностью своими руками не получится, так как потребуется специальное оборудование для бурения скважины — водоразмещенный обменник является самым экономичным способом, он использует тепловую энергию воды. Его использование возможно, если до водоема не более 100 м.

Если говорить о сложности реализации данного проекта, то она довольно велика, и, если вы решите делать все своими руками, то наиболее доступным будет третий способ. Если вы приобретете дорогое оборудование, то монтаж надо проводить качественно, иначе система не будет нормально работать.

Преимущества геотермального отопления:

• для отопления используется энергия земли, а она возобновляется и практически неисчерпаема;
• безопасность, так как нет риска возгорания;
• нет необходимости доставлять и хранить топливо;
• нет вредных выбросов;
• нет необходимости в контроле системы, так как она работает в автономном режиме;
• почти нет расходов на обслуживание;
• очень высокий КПД оборудования.

Наиболее оптимально геотермальное отопление подходит в том случае, когда ваш дом имеет площадь до 150 м², такое отопление окупится уже через 3-4 года.

Чтобы собрать внешний контур, используют полиэтиленовые трубы. Чтобы рассчитать необходимую глубину скважины, надо учитывать, что на 50 Вт тепловой энергии требуется 1 м труб.

Если у вас тепловой насос мощностью 10 кВт, надо будет пробурить скважину глубиной около 200 метров.

Важно

Можно сделать несколько скважин, а для того чтобы не портить ландшафт, скважины сверлятся с одной точки, но под разными углами.

Хотя такой вид отопления и требует значительных первоначальных вложений, но он имеет большой срок службы и в скором времени все ваши инвестиции окупятся.

Горизонтальная установка системы, работающей за счет тепла земли

Горизонтальная укладка внешнего контура используется в районах, где земля ежегодно промерзает на определенную глубину. Трубы размещают ниже этого уровня в траншею, протянувшуюся параллельно земле.

Фото 2. Установка геотермальной отопительной системы по горизонтальному принципу. Для подобной конструкции необходим большой котлован.

Циркулируя по прогретой земле, вода нагревается, поступает в тепловой насос, затем нагревает жидкость во внутреннем контуре. Отдав тепло, жидкость возвращается на новый круг по траншее.

В земле прокапывают траншеи, прокладывают трубы. Закончив с внешним контуром, специалист монтирует насос, затем прокладывает внутренний контур.

Важно! Землю, в которой расположены трубы, лучше засеивать овощами и плодовыми кустарниками. Деревья, при наличии, следует пересадить. Преимущество заключается в вариативности создания системы

Она подходит для осваиваемых участков земли, на которых только завершили строительство дома или загородного коттеджа

Преимущество заключается в вариативности создания системы. Она подходит для осваиваемых участков земли, на которых только завершили строительство дома или загородного коттеджа.

Недостатки заключаются в большом объеме работ по прокладыванию труб; в невозможности использования в холодных районах планеты. Горизонтальное геотермальное отопление ограничивает посадку деревьев на участке.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Экономическая эффективность геотермального отопления

Геотермальное отопление является одним из самых эффективных и экономически выгодных способов обеспечения теплом и горячей водой жилых и коммерческих объектов. Возможность получить тепло из природных источников, таких как земля и грунтовые воды, позволяет существенно сократить затраты на энергию и снизить вредное воздействие на окружающую среду.

Одной из главных экономических преимуществ геотермального отопления является его низкая стоимость эксплуатации по сравнению с традиционными системами отопления. Поскольку земля и грунтовые воды обладают относительно постоянной температурой, применение геотермальной системы позволяет значительно снизить затраты на обогрев и охлаждение здания.

Система геотермального отопления работает на основе теплообмена между землей и объектом. Она состоит из землепетного коллектора, в котором происходит собирание тепла, и теплового насоса, который переносит это тепло в систему отопления и горячего водоснабжения. За счет использования возобновляемого источника энергии, такого как земля, геотермальное отопление позволяет значительно сэкономить на затратах на энергию и обеспечивает стабильность цен на отопление на протяжении долгого времени.

Еще одним экономическим преимуществом геотермального отопления является возможность получения государственных и региональных субсидий и льготных кредитов на его установку. Многие страны предоставляют финансовую поддержку для развития альтернативных источников энергии, включая геотермальные системы, что делает их еще более привлекательными с точки зрения экономической эффективности.

Преимущества геотермального отопления:
1.
Снижение затрат на энергию

2.
Стабильность цен на отопление

3.
Получение государственных субсидий и льготных кредитов

4.
Сокращение негативного воздействия на окружающую среду

В целом, геотермальное отопление является экономически эффективным и экологически чистым решением, которое позволяет значительно сократить затраты на отопление и обеспечить стабильность цен в долгосрочной перспективе. Это делает его привлекательным выбором для владельцев жилых и коммерческих объектов, а также для государственных органов, прогнозирующих развитие альтернативных источников энергии.

Классификация по конструкционному типу

Если в случае с кондиционером газ-хладагент сам проходит через среду-источник, то в системе геотермального отопления он получает тепло от посредника – воды или антифриза.

Последний циркулирует по так называемому наружному контуру, представляющему собой длинную трубу.

Именно эта труба и помещается в среду источник.

По виду наружного контура различают три исполнения систем геотермального отопления:

1. С горизонтальным контуром: труба укладывается «змейкой» (в грунте) или в виде спирали (на дне водоема) ниже глубины промерзания, то есть примерно в паре метров от поверхности земли. Такой контур занимает большую площадь, но зато его может соорудить сам владелец.
2. С вертикальным контуром: трубы опускаются в глубокие скважины. Более удобный вариант, так как не требует значительного пространства, но для строительства скважины придется нанимать специалистов с особым оборудованием.

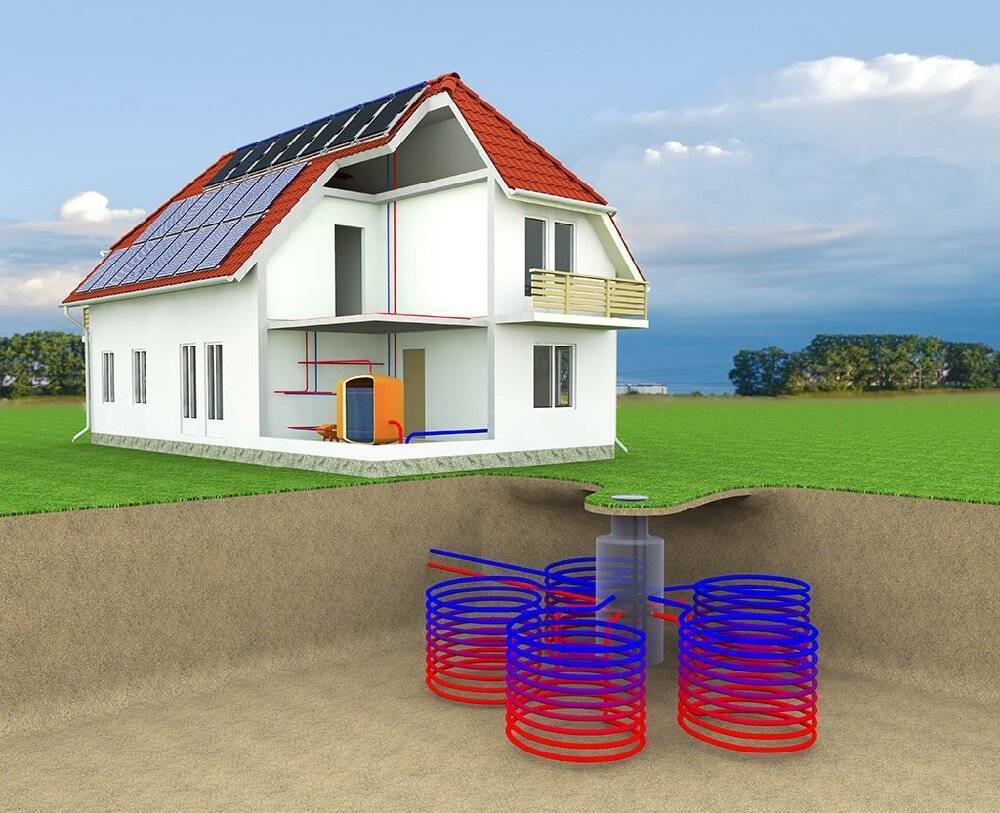

3. Комбинированный вариант: еще один тип контура, который можно построить самостоятельно, при этом он занимает меньше места, чем горизонтальный. Используется полимерная труба, которая укладывается в грунт в виде цилиндрической пружины. Получается нечто среднее между вертикальным и горизонтальным контурами с уклоном в сторону последнего.

Как это работает

Вся конструкция состоит из 3 контуров, которые завязаны на так называемый тепловой насос — сердце системы. Тепловым насосом называют агрегат обеспечивающий теплообмен между контурами и циркуляцию теплоносителей внутри контуров.

Схема теплонасоса в разрезе.

Назначение контуров

1. Наружный контур — этот контур расположен непосредственно в земле ниже уровня промерзания или воде. Заполняется этот контур какой-нибудь незамерзающей жидкостью, в самом простом варианте рассолом. Жидкость, нагреваясь под землей, поднимается в теплонасос и отдает тепло второму контуру;

Наружный контур имеет достаточно большую длину.

1. Второй контур заполнен фреоном и полностью спрятан внутри теплонасоса. Температура кипения у фреона достаточно низкая, нагреваясь от первого контура, он превращается в пар и разогревает внутренний, третий контур. Именно поэтому такую систему называют холодильником наоборот;
2. В качестве внутреннего контура выступает отопительная система дома. Название условное, так как этих контуров может быть несколько — отопление радиаторов, теплого пола, обогрев теплицы, нагрев воды для бытового пользования и прочее.

Аппаратура для геотермального отопления не требует отдельного помещения.

Принцип действия

1. Незамерзающая жидкость нагревается на глубине, под землей до температуры, к примеру, 5–7ºС и поступает в тело теплового насоса;
2. Внутри агрегата стоит теплообменник и нагретая жидкость, проходя через него, отдает тепло второму контуру, после чего уходит под землю за новой «порцией тепла»;
3. Фреон, который испаряется во втором конуре попадает в компрессор и при сжатии его температура доходит до 100ºС, чего вполне хватает чтобы разогреть жидкость в третьем контуре, кстати, для этих целей тоже есть теплообменник;
4. С третьим контуром более-менее ясно, он обогревает дом, а вот разогретый фреон поступает в расширительный экран, где давление и температура нормализуются и все начинается снова.

Принцип работы теплонасоса.

Достоинства и недостатки системы

Достоинств у геотермальной системы масса:

• Энергия земли неисчерпаема, это не заправочная станция и тепло там не кончается;
• Система полностью безопасна в пожарном отношении;
• Раз топлива как такового нет, значит доставлять и складировать его не нужно;
• Система экологически безопасная и полностью безотходная;
• Пока в вашем доме есть электроэнергия, тепловой насос работает в автономном режиме. Кстати инструкция по настойке там элементарно простая;
• Для загородного дома средних размеров расчет потребления электроэнергии составляет порядка 300–400 Вт. Образно говоря, вы, оплачиваете работу лампочки в 300 Вт и при этом обогреваете весь дом, плюс получаете горячую воду.

Характеристики одной из моделей теплонасоса.

Минусы у геотермальной системы также есть и самым главным считается высокая цена. В среднем обустройство подобного отопления для загородного дома обойдется порядка 10 тысяч евро, прием стоимость оборудования в этой сумме занимает примерно половину, остальное возьмут за монтаж.

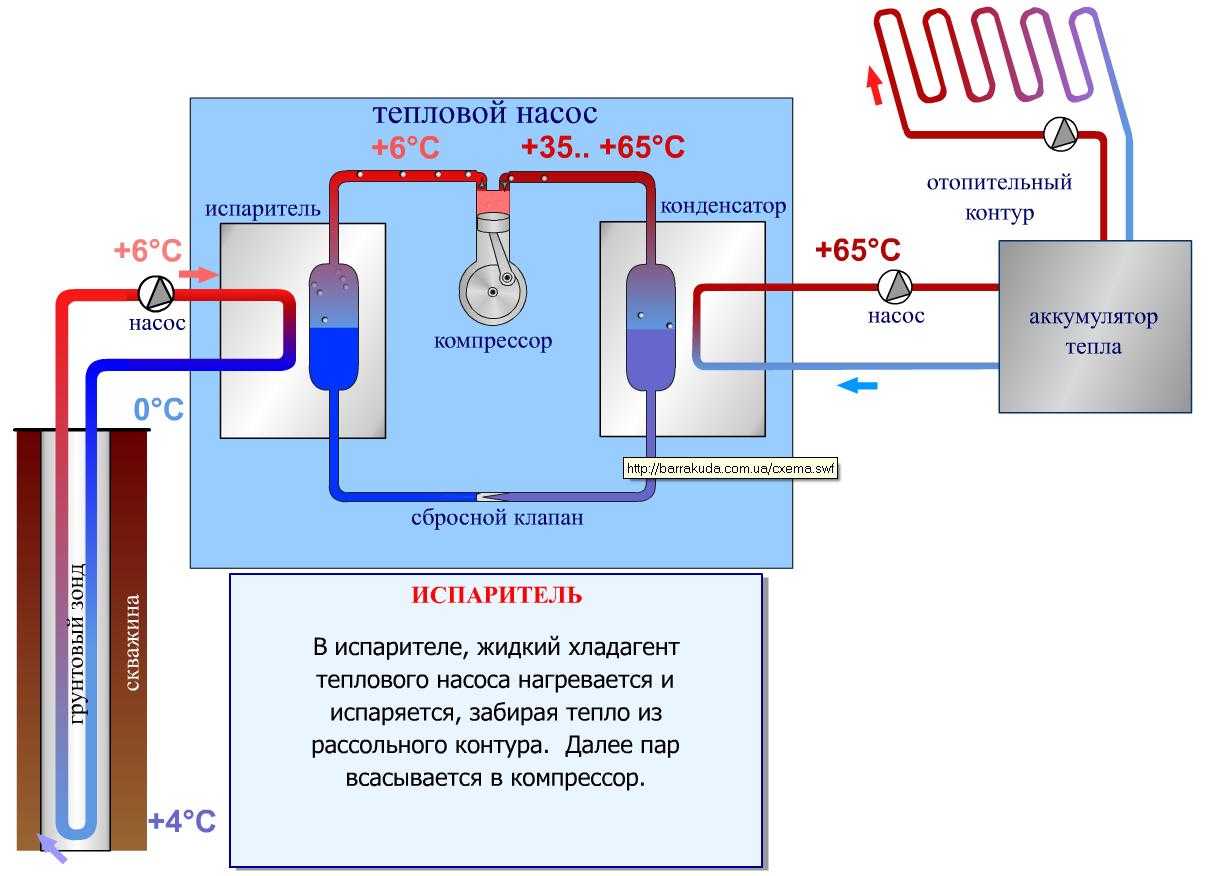

Как работает геотермальное отопление?

Данный вид отопления у нас пока считается новинкой, но ведь ничего сверхнеобычного в нем нет.

Это просто новый способ применения старого доброго теплового насоса, который имеется в каждом холодильнике.

Родным братом системы геотермального отопления можно считать кондиционер, работающий в режиме «зима». Ведь это устройство греет воздух вовсе не с помощью ТЭНов, как думают некоторые.

Кондиционер, так сказать, перекачивает тепло, добываемое им из промозглого осеннего воздуха снаружи помещения. Ту же задачу выполняет тепловой насос в геотермальной установке, только в качестве источника тепла используется грунт или вода с температурой +5 — +7 градусов.

Как же получается, что ледяная на ощупь среда выступает в роли источника тепла? Это становится возможным благодаря замечательной способности газов нагреваться при сжатии и остывать при расширении.

Если порции газа дать нагреться от одной среды, а затем перенести в другую и там сжать, он станет еще более горячим и будет отдавать тепловую энергию этой второй среде, даже если она имеет более высокую температуру, чем первая. Теперь снова вернем газ к первоначальному давлению, одновременно перенеся его в первую среду.

Геотермальное отопления — принцип работы

Его температура упадет ниже первоначальной, ведь часть внутренней энергии была отдана в виде тепла на этапе сжатия. Следовательно, газ снова начнет нагреваться от первой среды.

Повторяя операцию снова и снова, мы будем «перекачивать» тепло из одной среды в другую в противоположном естественному теплообмену направлении. Этот процесс называется «циклом Карно» и именно на нем основан принцип работы теплового насоса в системе геотермального отопления.

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

1. Подводный вариант.
2. Горизонтальная закладка.
3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.
