Геотермальное отопление дома тепловым насосом и принцип работы из земли

Варианты обустройства геотермального отопления

Способы обустройства внешнего контура

Для того, чтобы энергия земли для отопления дома была использована максимально – нужно правильно выбрать схему внешнего контура. По сути, источником тепловой энергии может быть любая среда – подземная, водяная или воздушная

Но при этом важно учитывать сезонные изменения погодных условий, о чем говорилось выше

В настоящее время распространены два вида систем, которые эффективно используются для отопления дома за счет тепла земли – горизонтальная и вертикальная. Ключевым фактором выбора является площадь земельного участка. От этого зависит схема расположения труб для отопления дома энергией земли.

Кроме него учитываются такие факторы:

Состав грунта. В скалистых и суглинке сложно делать вертикальные стволы для прокладки магистралей;
Уровень промерзания почвы. Он определит оптимальную глубину залегания труб;
Расположение подземных вод. Чем они выше – тем лучше для геотермального отопления. В таком случае температура с изменением глубины будет повышаться, что является оптимальным условием для отопления за счет энергии земли.

Также нужно знать и о возможности обратной передачи энергии в летний период. Тогда отопление частного дома от земли не будет функционировать, а избыток тепла будет переходить от дома в почву. По такому же принципу работают все холодильные системы. Но для этого необходимо установить дополнительное оборудование.

Нельзя планировать установку внешнего контура в отдалении от дома. Это увеличит тепловые потери в отоплении из недр земли.

Горизонтальная схема геотермального отопления

Горизонтальное расположение наружных труб

Самый распространенный способ установки наружных магистралей. Он удобен простотой монтажа и возможностью относительно быстрой замены неисправных участков трубопровода.

Для установки по этой схеме используется коллекторная система. Для этого делается несколько контуров, расположенных на минимальном удалении в 0,3 м друг от друга. Они соединяются с помощью коллектора, который подает теплоноситель далее в тепловой насос. Это обеспечит максимальное поступление энергии в отопление от тепла земли.

Но при этом нужно учитывать ряд важных нюансов:

Большая площадь приусадебного участка. Для дома около 150 м² она должна быть не менее 300 м²;
Трубы в обязательном порядке уславливаются на глубину ниже уровня промерзания почвы;
При возможном движении почвы во время весенних паводков увеличивается вероятность смещения магистралей.

Определяющим преимуществом отопления от тепла земли горизонтального типа является возможность самостоятельного обустройства. В большинстве случаев для этого не понадобится привлечение спецтехники.

Для максимальной передачи тепла нужно использовать трубы с высоким показателем теплопроводности — тонкостенные полимерные. Но при этом следует продумать способы утепления труб отопления в земле.

Вертикальная схема геотермального отопления

Вертикальная геотермальная система

Это более трудоемкий способ организации отопления частного дома от земли. Трубопроводы располагаются вертикально, в специальных скважинах

Важно знать, что подобная схема намного эффективнее, чем вертикальная

Ее основное преимущество заключается в увеличении степени нагрева воды во внешнем контуре. Т.е. чем глубже расположены трубы – тем больше количество тепла земли для отопления дома поступит в систему. Еще одним фактором является небольшая площадь земельного участка. В некоторых случаях выполняется обустройство наружного контура геотермального отопления еще до строительства дома в непосредственной близости от фундамента.

С какими трудностями можно столкнуться при получении энергии земли для отопления дома по этой схеме?

Количественное в качественное. Для вертикального расположения длина магистралей значительно выше. Она компенсируется большей температурой почвы. Для этого нужно делать скважины глубиной до 50 м. что является трудоемкой работой;
Состав почвы. Для скального грунта необходимо применить специальные буровые машины. В суглинке для предотвращения осыпания скважины монтируют защитную оболочку из ж/б или толстостенного пластика;
При возникновении неполадок или потере герметичности усложняется процесс ремонта. В этом случае возможны долговременные сбои в работе отопление дома за тепловой энергии земли.

Но невзирая на большие первичные затраты и трудоемкость монтажа, вертикальное расположение магистралей является оптимальным. Специалисты советуют применять именно такую схему установки.

Для циркуляции теплоносителя в наружном контуре в вертикальной системе нужны мощные циркуляционные насосы.

Устанавливаем геотермальное отопление самостоятельно

Стоимость проекта и проведения работ при установке геотермальной конструкции достаточно значительна, покупка всего необходимого оборудования, привлечения команды специалистов, а также необходимость длительных земляных работ не могут обойдись дешево.

Однако за счет рентабельности установки такого типа отопления в доме, срок окупаемости достаточно быстрый. Дополнительно сэкономить поможет установка других источников альтернативной добычи энергии, например, солнечных панелей, которые могут питать геотермальную сеть. Даже при существенных скачках цен на ископаемые ресурсы и газ, они не повлияют на стоимость отопления.

Главная часть сети проводов скрывается глубоко под землей, резервуар с хладагентом, который помещается в скважину подает топливо к дому. Причем в подвале или другом хозяйственном помещении потребуется разместить генератор тепла. Большинство таких приборов достаточно компактны. Для согрева помещений придется установить несколько радиаторов.

На установленном генераторе возможно регулировать температуру в доме и расход энергии. Монтаж сопровождается установкой оборудования для обогрева комнат, разветвлением трубопровода. В большинстве помещений тепловой генератор выносится в отдельное помещение, чтобы шум от работы не мешал жильцам заниматься своими делами.

Виды геотермальных систем

Геотермальная система состоит из двух контуров – внешнего и внутреннего. Внутренний контур всегда находится в помещении, а внешний контур выполняет отбор энергии у почвы. Внешние контуры геотермальной системы, в зависимости от источника энергии, могут быть трех типов:

Вертикальный контур. Его устройство подразумевает бурение скважины глубиной до 200 метров, в которую помещается теплообменник. Преимущества такой схемы в том, что вся система не занимает большую площадь на участке, работает такая система более 100 лет (естественно, это расчетный срок службы), но имеет огромный недостаток — запредельную стоимость выполнения работ по бурению глубокой скважины и высокую стоимость теплообменника.
Горизонтальный контур. Геотермальная система горизонтальной ориентации позволяет обойтись без бурения глубоких скважин, но также имеет ряд решаемых проблем. Дело в том, что для работы системы необходим теплообменник большого объема. Если в вертикальных системах его просто опускают в скважину, то в горизонтальных его нужно располагать в почве в горизонтальной плоскости на глубине ниже промерзания грунта. А это занимает довольно большую площадь, которую имеет не каждый участок.
Гидравлический контур. Редкий случай, когда под домом на небольшой глубине находится водоем с незамерзающей водой. в таком случае расходы на устройство геотермальной системы существенно сокращаются.

Способы размещения труб (коллектора)

Первый из них, горизонтальный, подразумевает размещение коллектора под точкой промерзания грунта. В зависимости от региона глубина расположения коллектора может составлять от полутора метров. Длинна подземного трубопровода не может быть короче труб теплого пола, уложенных в доме, так же она зависит от обводненности грунта, чем влажнее земля, тем выше теплоотдача.Не допускается строительство над контуром сооружений с заглубленным фундаментом, а после завершения монтажа потребуется благоустройство участка.
Второй способ расположения коллектора – вертикальный. Придется бурить в грунте несколько скважин на расстоянии не ближе 2-3 м от дома, каждая из которых входит в почву под своим углом и направлены они в разные стороны. Внутри земляных отверстий глубиной до 50 м размещают геотермальные зонды. По конструкции это одна или пара U-образных труб, выполненных из пластика марки ПНД. Одна скважина (1 погонный метр) способна отдать до 50 Вт. Т. е., чтобы получить те же 7-9 кВт, нужно от 150 до 200 м геотермальных зондов. Это актуально, если участок небольшой, места мало. Данный способ в разы дороже горизонтального, но его плюс, не нарушается ландшафт участка. Единственное дополнительное условие – подготовка небольшого места под кессонный колодец, объединяющей трубы коллектора.

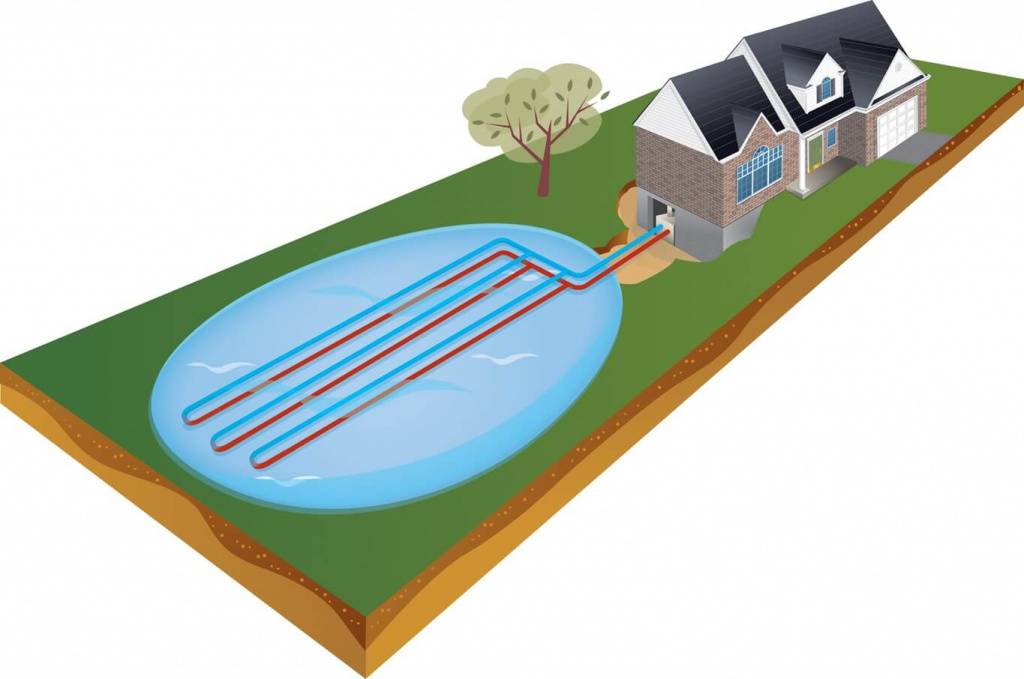

Третий способ требует наличия рядом с домом водоема, который не промерзает зимой до дна (глубина должна быть от 2 м),там где будет располагаться затопленный геотермальный контур. Преимущества метода заключается в отсутствии необходимости проведения трудоемких земляных работ (исключая рытье транше до дома). Но есть и минусы – потребуется специальное разрешение, особенно, если водоем общественный. К тому же далеко не у каждого загородного дома рядом имеется озеро или пруд, река. И все же этот способ считается наиболее экономичным. Для отопления 100 кв. м площади понадобится от 250 до 300 погонных метров коллектора.
И последний способ обустройства геотермальной установки – переливной. Когда вода отбирается из пробуренной водоносной скважины охлаждается в ТН на 4-5 градусов и снова сбрасывается, либо в приемную скважину, находящуюся на удалении 20 метров, либо в ближайший водоём. Недостатки данного способа заключаются в невозможности контроля уровня водоносного горизонта и необходимости дооборудования ТН фильтрами и промежуточными теплообменниками.

Стоимость геотермального отопления и цена его монтажа

Общие капиталовложения в систему отопления складываются из нескольких частей:

цена теплового насоса;
цена комплектующих;
монтаж и пусконаладочные работы;
текущие затраты на электроэнергию в течение отопительного сезона.

Цена теплового насоса

На рынке России представлена продукция импортного и отечественного производства:

Henk, — отечественный производитель, расположенный в Подмосковье. Представляет линейку тепловых насосов различной мощности и производительности. Число выпускаемых моделей доходит до 82 шт. Цена на продукцию начинается с 243000 рублей.
Mammoth, — производитель из США. Поставляет на рынок России около двух десятков насосов. Стоимость от 2800 долларов.
NIBE, — шведская компания. Цена на грунтовые модели исходит от 485000 рублей.
Waterkotte, — немецкая фирма. Стоимость комплекта из насоса и блока для ГВС начинается от 680000 рублей.

Цена комплектующих

В состав комплектующих геотермальной системы отопления входят (основные элементы):

Полипропиленовая труба для внешнего контура Ø32 или 40мм. Средняя цена за метр начинается с 35 рублей.
Труба для «тёплого» пола из сшивного полиэтилена диаметром 16мм со стоимостью от 45 руб/м.
Антифриз и тосол в качестве теплоносителей. Цена на первый 100–180 руб/литр, на второй 100–200 руб/литр.

Кроме этого, необходимы различные краны, клапаны, теплоизоляторы для труб и другое.

Стоимость монтажных работ

Основные и существенные затраты при укладке внешнего контура – это производство земляных или бурильных работ. Траншею глубиной до 1,5 метров и длиной до 300 метров можно выполнить своими силами с помощью, например, гастарбайтеров или «деревенского» тракториста.

С укладкой труб и засыпкой общая стоимость внешних работ составит 120000–240000 рублей. То же самое, но с бурением, может увеличиться до 250000–600000 рублей.

Услуги по оборудованию геотермального отопления под ключ

Список некоторых фирм и их услуг:

Геометро, — на рынке с2006 года. Стоимость отопления под ключ начинается с 400000 рублей. Работают с американскими тепловыми насосами Mammoth.
Теплодаром, — обеспечивает полное комплектование дома отопительной системой. Например, стоимость «под ключ» для дома полезной площадью 120м² составит 550000 рублей.
Геотепло, работают с несколькими производителями тепловых насосов. Цена монтажных и пусконаладочных работ начинается с 580000 рублей.

1 Какие особенности у геотермального насоса?

Тепловой насос представлен в виде современного альтернативного источника энергии, собрать его своими руками вполне возможно. Этот агрегат, собранный своими руками, может снабжать тепловой энергией такие системы как:

Система кондиционирования;
Система отопления;
Система нагрева воды.

Принцип работы геотермального насоса, собранного своими руками, несколько отличен от газовых, дизельных и электрических генераторов тепла. Геотермальный насос, который был собран своими руками, имеет свой особый принцип работы, потому его расчет производится на основании специальной формулы.

Агрегат, находясь в рабочем режиме, функционирует по принципу выкачивания энергии из накопивших ее объектов окружающей среду. В летнее время года такое устройство, сделанное своими руками, с опорой на свой принцип работы, пользуется энергией, которая аккумулирована в пластах грунта, в скальных породах и водоемах.

Расчет контура мощности и прочих характеристик устройства, сделанного своими руками, производится с ориентировкой на особенности источников энергии.

Представленный агрегат, собранный своими руками, имеет такой принцип работы, который не позволяет ему применять во время работы жидкое топливо.

Геотермальный тепловой насос Интерклимат

Такой принцип работы подразумевает отсутствие традиционной дымовой трубы. Особый принцип работы теплового насоса позволяет произвести точный расчет, и обеспечить собственное жилище надежным источником тепла.

Произведя расчет системы отопления, которая работает с применением геотермального насоса, можно убедиться в том, что представленная система поможет значительно сэкономить энергию и деньги.

Сегодня, в большинстве стран СНГ, цена производства тепловой энергии напрямую зависит от цены используемого топлива. Дороже всего пользователям обходится электроэнергия, дизельные виды топлива и газ.

Расчет показывает, что при учете такой тенденции, разница при установке теплового насоса, оснащенного грунтовым теплообменником, и котельной использующей дизельное топливо, окупится уже в течение трех ближайших лет.

Практически все без исключения современные модели тепловых насосов оборудованы встроенными электронагревателями. Это связанно с тем, что расчет показателей номинальной мощности, во время выбора типа отопительного оборудования, ведется с ориентировкой на покрытие тепловой нагрузки в самые холодные периоды.

Имеется в виду, что такая минимальная температура может продержаться всего несколько дней. Именно в этот период агрегат будет работать на полную мощность.

Для того, что произвести и рассчитать достоверное соотношение мощностей представленного теплового агрегата и электронагревателя применяется специальный график интегрального типа.

Принцип функционирования

Такое явление, как геотермальное отопление, принцип работы которого напоминает обычный холодильник, только наоборот, — становится все популярнее. Земля сохраняет тепло постоянно, можно нагревать объекты, находящиеся на ее поверхности. Суть в том, что изнутри землю нагревает горячая магма, а сверху благодаря грунту она не промерзает.

И принцип функционирования здесь следующий: сверху ставится тепловой насос, в специальную земляную шахту опускается теплообменник. Грунтовая вода идет через насос и нагревается. Таким образом, тепло, которое получается при этом, используется для промышленных или бытовых целей. Так и работает отопление подземным теплом.

Принципиальная схема работы теплового насоса

Заметим, что главным преимуществом такой системы является то, что при затратах электроэнергии в 1 кВт получаем полезную тепловую энергию в диапазоне от 4 до 6 кВт. Для сравнения, обычный кондиционер не способен преобразовать 1 кВт электроэнергии в 1 кВт тепловой энергии (закон сохранения энергии, т.к. потери при преобразовании одного вида энергии в другую, увы пока никто не отменял). Отопление за счет тепла земли окупится достаточно быстро при правильном подходе к реализации геотермального отопления.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

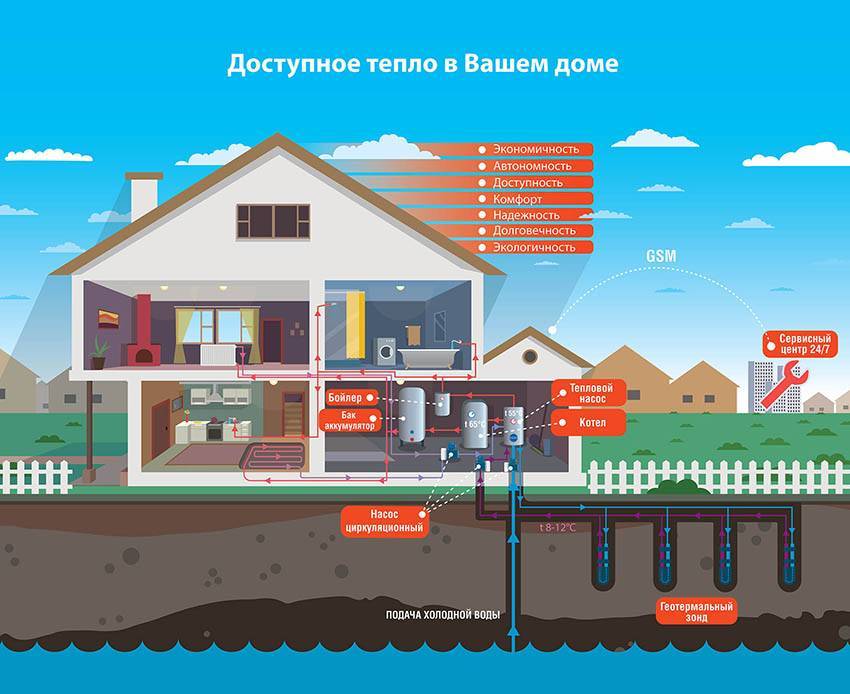

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».

Геотермальные тепловые насосы имеют ряд достоинств

Неоспоримые преимущества такого рода насосов обусловили их актуальность для разных регионов. Главными достоинствами оборудования считаются:

Максимальная стабильность характеристик (КПД, тепловая мощность), которые не зависят от воздействия внешней среды (погодных условий, времени года). Это обусловлено тем, что температура грунта в скважинах не меняется – она постоянна;
Высокие показатели КПД (400-500%), обеспечивающие высокую эффективность. На 1 кВт электрической энергии приходится 3-5 кВт мощности тепловой энергии;
Щадящее отношение к окружающей среде и ландшафту при монтаже оборудования;
Возможность компактного размещения. Скважины не требуют большой площади участка, нарушения целостности фасада и интерьера, у них не имеется наружных блоков;
Большой эксплуатационный срок, долговечность. Заводские грунтовые зонды имеют срок эксплуатации порядка 100 лет. Компрессор, основной узел теплового насоса, который легко меняется, проработает 30 лет;
Простота использования. Не требует повышенного внимания к себе;
Универсальность применения оборудования – насос позволяет, и охлаждать, и нагревать необходимую площадь;
Обеспечение максимального уровня комфорта в доме (низкотемпературное отопление – теплый пол), отсутствие шума;
Минимум колебаний влажности и температуры;
Освобождается территория, требующаяся для размещения узлов системы отопления;
Двойной зонд в виде буквы «U» обеспечивает дублирование зондов в скважине, увеличенный съем тепловой энергии, малое гидравлическое сопротивление. Зонд будет надежно защищен от повреждений после того, как скважину заливают термо раствором;
Экологическая чистота данных методов кондиционирования или обогрева. Нет выброса в атмосферу углекислого газа, вредных продуктов горения;
Абсолютная пожаро- и взрывобезопасность. Для эксплуатации не требуется специальное оборудование;
Использование небольшого количества электроэнергии, что дает низкие эксплуатационные затраты. К примеру, геотермальный тепловой насос (17 кВт) подходит для отопления жилого дома в 350 кв. м – потребление электричества составит до 5 кВт в час.
Максимальная автономность и независимость, нет необходимости в газопроводе. Не возникает зависимости от поставок и цен на жидкое топливо или газ – насос работает от электричества.
При использовании таких насосов не придется в срочном порядке освобождать лишнюю территорию для того чтобы поместить дымоход, котельную, специальное хранилище для топлива.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Горизонтальная установка системы, работающей за счет тепла земли

Горизонтальная укладка внешнего контура используется в районах, где земля ежегодно промерзает на определенную глубину. Трубы размещают ниже этого уровня в траншею, протянувшуюся параллельно земле.

Фото 2. Установка геотермальной отопительной системы по горизонтальному принципу. Для подобной конструкции необходим большой котлован.

Циркулируя по прогретой земле, вода нагревается, поступает в тепловой насос, затем нагревает жидкость во внутреннем контуре. Отдав тепло, жидкость возвращается на новый круг по траншее.

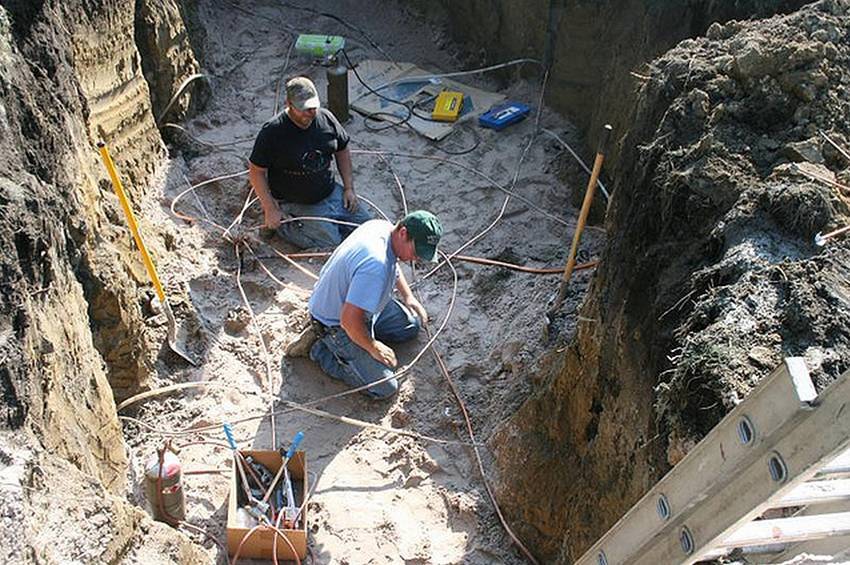

В земле прокапывают траншеи, прокладывают трубы. Закончив с внешним контуром, специалист монтирует насос, затем прокладывает внутренний контур.

Важно! Землю, в которой расположены трубы, лучше засеивать овощами и плодовыми кустарниками. Деревья, при наличии, следует пересадить

Преимущество заключается в вариативности создания системы. Она подходит для осваиваемых участков земли, на которых только завершили строительство дома или загородного коттеджа.

Недостатки заключаются в большом объеме работ по прокладыванию труб; в невозможности использования в холодных районах планеты. Горизонтальное геотермальное отопление ограничивает посадку деревьев на участке.

Перспектива применения геотермальных тепловых насосов

Поскольку работа теплового насоса для частного дома не сопровождается горением, то эта система абсолютно пожаробезопасна. Высокая экологичность, так как при функционировании системы исключены образование и выброс в атмосферу вредных веществ.

Уровень шума и вибрации не превышает тех, что производит обычный бытовой холодильник. Легкость обслуживания теплового насоса. Эксплуатация теплового насоса не сопряжена с большими расходами и окупается в течение 1,5–2 лет. Долговечность. Тепловой насос способен работать 25–30 лет и более. Несмотря на наличие серьезных плюсов, отопление домов с помощью теплового насоса в нашей стране – явление довольно редкое (для сравнения – в Швеции 70 % домов обогреваются таким способом), что объясняется тем, что первоначальная стоимость оборудования достаточно высокая (порядка 300 000–350 000 рублей), потребуются масштабные земляные работы, которые обойдутся не дешево. Кроме того, есть немало относительно недорогих видов топлива, которые могут быть применены для целей отопления жилых домов.

Тем не менее перспектива применения геотермальной системы вполне оптимистичная, тем более что есть реальная возможность нивелировать затраты.

Практика показывает, что примерно 1 месяц в году насос работает на полную мощность, в остальное время его нагрузка не превышает 70–80 % от максимальной. Поэтому можно купить менее мощный насос, который обеспечит потребности в тепле до конкретного температурного показателя, а когда температура достигнет расчетного значении, следует использовать второй теплогенератор, например, электронагреватель, котел, работающий на каком-либо виде топлива, гелиоколлектор. Но, чтобы рассчитать и правильно подобрать тепловой насос, необходимо привлечь специалиста, хотя сделать приблизительные расчеты можно и самостоятельно.

Для этого надо знать тепловую потребность дома (для старой постройки и некачественной теплоизоляцией составит 75 Вт/м, для нового дома с качественной теплоизоляцией – 50 Вт/м, для низкоэнергетического дома – всего 30 Вт/м) и умножить ее на общую площадь.

Отопление дома с помощью теплового насоса будет полноценным только тогда, когда теплоизоляция постройки обеспечена на высоком уровне, что минимизирует энергопотери.

И последнее замечание: монтировать тепловой насос можно либо перед закладкой фундамента, либо в процессе выполнения строительных работ.

Подробно об отоплении домов тепловыми насосами рассказывается в этом видео :

Способы реализации геотермальной установки

Такое отопление отличается между собой по способам установки теплообменника. На сегодня используются три разновидности:

Вертикальный теплообменник: отличается компактностью и более высокой себестоимостью установки в сравнении с другими видами. Для установки вертикального теплообменника не нужно использовать большую площадь, но понадобится использование специализированных бурильных установок. В зависимости от выбранной технологии глубина готовой скважины может достигать показателя до 200 метров, минимальный показатель — 50 метров. Срок службы системы составляет до одной сотни лет. Выгодно устанавливать такой вид геотермального отопления в случае монтажа на уже обустроенном участке. Ландшафт местности останется практически не тронутым.
Горизонтальный теплообменник: такой тип используется довольно часто. При монтаже горизонтального теплообменника трубы укладываются на большую достаточно глубину, которая обязательно превышает уровень промерзания грунта. Основной минус использования именно такой разводки заключается в том, что под монтаж коллектора необходимо использовать большую площадь. Трудно проложить такую систему на уже обустроенном участке.
Водоразмещенный теплообменник: такая установка является наиболее экономной по затратам среди всего разнообразия геотермального отопления, так как работает за счет энергии водных массивов. Такая система актуальна для тех домовладельцев, у которых на расстоянии сотни метров есть какой-либо водоем. Такой теплообменник наиболее выгодный, что делает его монтаж наиболее целесообразным среди всех разновидностей подобного отопления.
