Стоимость геотермального отопления и цена его монтажа

Преимущества геотермального отопления

1. Независимость от наличия стандартных ресурсов.
2. Экологичность системы. Такое отопление не производит никаких выбросов в атмосферу, как это делают обычные котлы сгорания.
3. Большой коэффициент теплоотдачи.
4. Многозадачность системы. Ею можно как нагревать помещение в холодную пору, так и остужать в летний период. Также система работает на нагрев воды. В любое время вы сможете иметь горячую воду.
5. Бесшумность. Уровень звука работающей насосной установки не превышает 27 децибел.
6. Экономичность. Несмотря на большие начальные затраты на установку системы, далее вы будете платить лишь за электричество, которое будет потреблять тепловой насос. А его расходы минимальны.

Схема работы всей конструкции

По сути, есть три контура, по которому циркулирует жидкость. Первый из них мы обозначили как нагревание. Следующий контур находится внутри насоса. Там хладагент забирает тепло от контура нагревания и передаёт его на третий цикл посредством труб в дом.

Теплоноситель проходит по контуру под землёй и нагревается до температуры 7° C (таков показатель на глубине ниже уровня промерзания). Вся энергия, которую теплоноситель забрал из земли, приходит в тепловой насос.

В тепловом насосе есть первый теплообменник. В нём теплоноситель из земляного контура нагревает хладагент, повышая ему не только температуру, но и давление. В состоянии газа хладагент переходит во второй теплообменник. Тут он нагревает теплоноситель, который циркулирует по трубах внутри дома, а затем снова возвращается в жидкое состояние.

Способы положения труб контуров нагрева в земле

Вертикальная укладка

Заключается в том, что на участке выполняют бурение глубоких скважин, в которые будут уложены трубы. Их глубина зависит от того, какую площадь нужно будет обогревать. Значение достигает до 300 метров. Расчёт идёт из того, что на один метр геотермального трубопровода приходится 50-60 Вт тепловой энергии земли. Для насоса мощностью 10 киловатт (он подойдёт для дома площадью до 120 кв. м) понадобится скважина глубиной от 170 до 200 м. Можно пробурить несколько скважин, но меньшей глубины. Преимущество способа заключается в том, что при такой укладке идёт наименьшее вмешательство в ландшафт вашего участка, если дом уже построен, а участок приведён в должный вид. Но при этом идут большие затраты на работы.

Стоимость геотермального отопления дома

Наверно, это единственный момент, из-за которого система ещё нешироко вошла в обиход. Начальные затраты могут достигнуть одного миллиона рублей. Все зависит от того, какова площадь вашего дома и от источника тепла. Так, укладка контура нагревания в водоёмах обходится дешевле при тех же затратах на насосную станцию и на сопутствующие материалы (трубы, герметики и т. д.).

Наиболее выгодна такая установка для небольших домов. Расходы окупаются уже через два-три года, так как нет необходимости платить за газ/уголь/дрова, а все расходы сводятся к уплате за малое количество электроэнергии, которая тратится на работу насосного оборудования. Стоит ли экономить, выполняя такую установку не под ключ, а самостоятельно? Возможно, при условии, что вы внимательно изучите все особенности процесса. На практике имеются случаи успешной сборки самими хозяевами.

Стоимость работ под ключ состоит:

• из расчётов мощности насоса, длины контура нагрева;
• из цены на работы в грунтах или воде (бурение скважин, копка траншей, укладка под водой), а также сопутствующие работы по прокладке и установке;
• из установки и подключения насосной станции.

Как пример, приведём примерные расчёты для дома площадью 150 кв. м.

1. Для такого жилища необходим тепловой насос мощностью 14 квт. Его цена – 260 тыс. р.
2. Сумма за все работы по обустройству вертикального земляного контура – примерно 427 тыс. р. Может колебаться в зависимости от типов грунтов.

Итого – 687 тыс. р. Видим, что весьма значительные начальные расходы для установки геотермального отопления. Цена обычных котлов на порядок дешевле. Для сравнения подсчитайте, каковы ваши текущие затраты на теплоснабжение, и подсчитайте, сколько вы будете тратить с геотермальным отоплением. Оба случая рассматривайте в перспективе на многие года (10-15 лет). Разница очень и очень существенна.

Принцип функционирования геотермальных отопительных систем

Геотермальный обогрев получает тепловую энергию из недр земли. На уровне ниже глубины промерзания грунт имеет стабильный показатель температуры от 4 до 10 градусов. Жидкость течет по контуру, забирая тепло земли и передавая его в установку с тепловым насосом. Там теплоноситель охлаждается по принципу холодильника и вновь отправляется на глубину в грунт или водоем. Тепловой контур в грунте монтируется:

• горизонтально в плоскости ниже глубины промерзания;
• вертикально в скважины;
• по дну водоема, если расстояние до дома не превышает 100 м — редкий способ.

Горизонтальный метод требует большого приусадебного участка перед домом, необходимы сложные ландшафтные работы.

Наиболее распространен вертикальный метод установки с бурением скважин от 50 до 300 м.

Энергия воздуха может использоваться в теплых регионах — при температуре ниже 15 градусов эффективность резко снижается.

Стоимость геотермального отопления и цена его монтажа

Общие капиталовложения в систему отопления складываются из нескольких частей:

• цена теплового насоса;
• цена комплектующих;
• монтаж и пусконаладочные работы;
• текущие затраты на электроэнергию в течение отопительного сезона.

Цена теплового насоса

На рынке России представлена продукция импортного и отечественного производства:

1. Henk, — отечественный производитель, расположенный в Подмосковье. Представляет линейку тепловых насосов различной мощности и производительности. Число выпускаемых моделей доходит до 82 шт. Цена на продукцию начинается с 243000 рублей.
2. Mammoth, — производитель из США. Поставляет на рынок России около двух десятков насосов. Стоимость от 2800 долларов.
3. NIBE, — шведская компания. Цена на грунтовые модели исходит от 485000 рублей.
4. Waterkotte, — немецкая фирма. Стоимость комплекта из насоса и блока для ГВС начинается от 680000 рублей.

Цена комплектующих

В состав комплектующих геотермальной системы отопления входят (основные элементы):

1. Полипропиленовая труба для внешнего контура Ø32 или 40мм. Средняя цена за метр начинается с 35 рублей.
2. Труба для «тёплого» пола из сшивного полиэтилена диаметром 16мм со стоимостью от 45 руб/м.
3. Антифриз и тосол в качестве теплоносителей. Цена на первый 100–180 руб/литр, на второй 100–200 руб/литр.

Кроме этого, необходимы различные краны, клапаны, теплоизоляторы для труб и другое.

Стоимость монтажных работ

Основные и существенные затраты при укладке внешнего контура – это производство земляных или бурильных работ. Траншею глубиной до 1,5 метров и длиной до 300 метров можно выполнить своими силами с помощью, например, гастарбайтеров или «деревенского» тракториста.

С укладкой труб и засыпкой общая стоимость внешних работ составит 120000–240000 рублей. То же самое, но с бурением, может увеличиться до 250000–600000 рублей.

Услуги по оборудованию геотермального отопления под ключ

Список некоторых фирм и их услуг:

1. Геометро, — на рынке с2006 года. Стоимость отопления под ключ начинается с 400000 рублей. Работают с американскими тепловыми насосами Mammoth.
2. Теплодаром, — обеспечивает полное комплектование дома отопительной системой. Например, стоимость «под ключ» для дома полезной площадью 120м² составит 550000 рублей.
3. Геотепло, работают с несколькими производителями тепловых насосов. Цена монтажных и пусконаладочных работ начинается с 580000 рублей.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

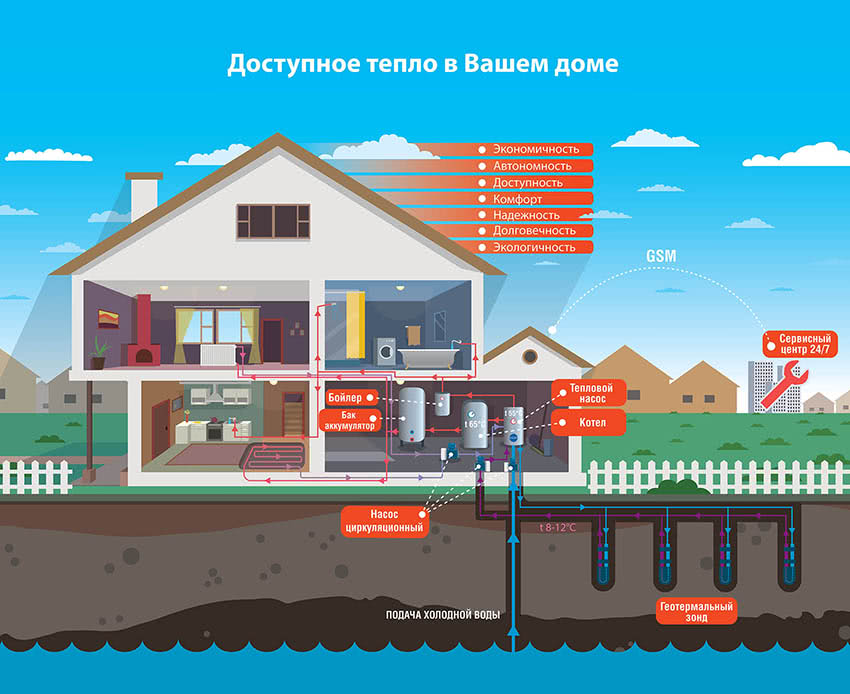

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

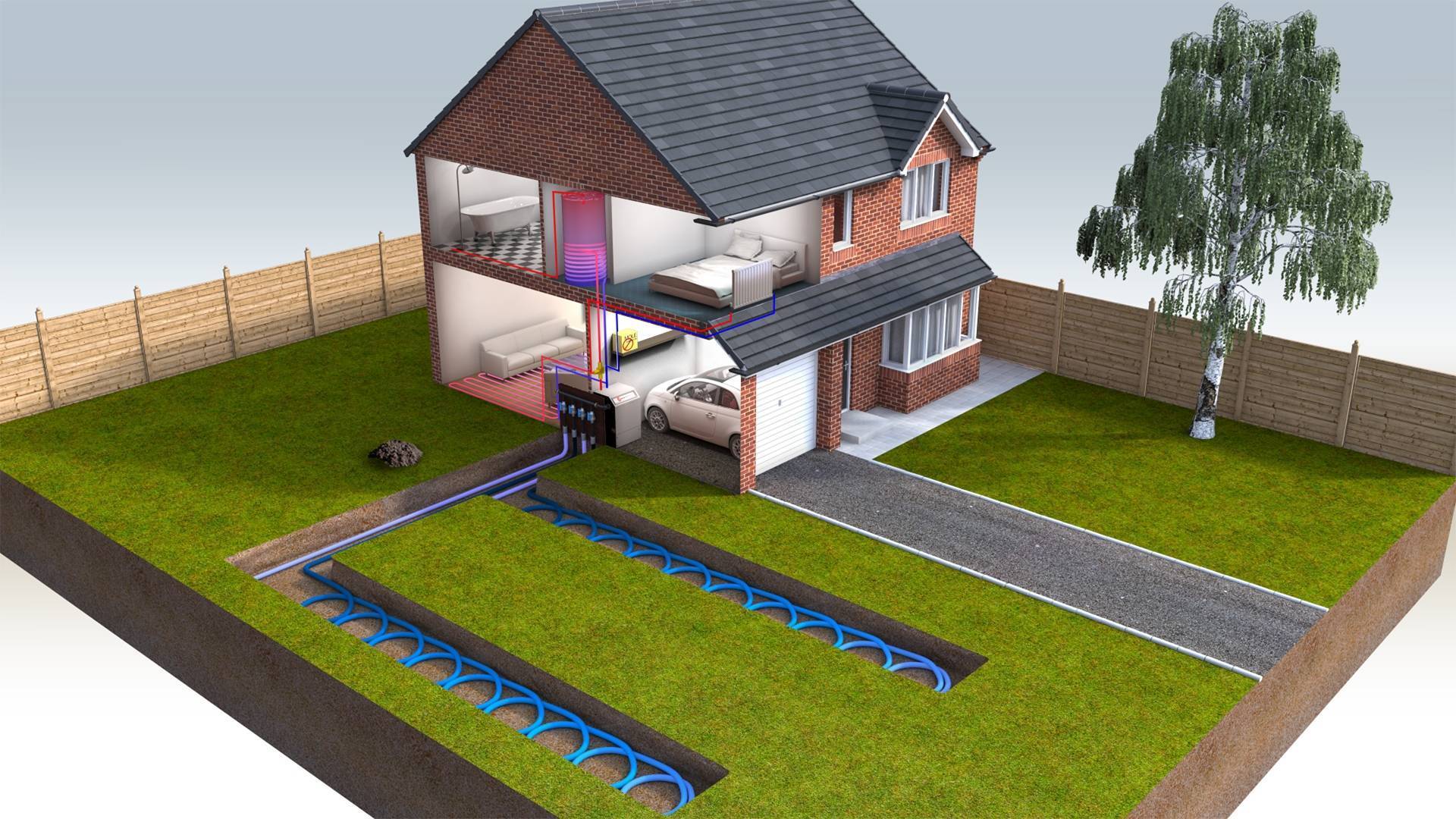

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».

Типы и конструкции

Если Вы решились установить отопление из земли, стоит обратить внимание на разновидности. Виды геотермального отопления отличаются, прежде всего, по типу теплообменника, выбор которого зависит от объективных факторов

От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников

От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников.

Первый вид представляет собой горизонтальный теплообменник, установка которого предполагает наличие свободного участка земли непосредственно у дома. Так, для отопления дома площадью 100 кв.м понадобится не менее 300 кв.м земли. Нужно уложить трубы в траншеи, имеющие на глубину ниже замерзания грунта.

Ко второму виду относится вертикальный теплообменник, использование которого не требует дополнительной местности и не наносит ущерба ландшафту приусадебной территории. Этот тип предполагает углубление специальных зондов внутрь скважин, созданных с помощью бурильного оборудования и имеющих параметры: глубины 100-150 м, диаметра 100-150 мм.

Третий вид составляют теплообменники, устанавливаемые в воде, что является наиболее экономичным вариантом сравнительно с дорогостоящими технологиями монтажа предыдущих систем. Правда, обязательным условием для установки такого отопления является наличие вблизи (не далее 100 м) водоема.

Как видим, каждый из видов геотермальных систем имеет свои особенности, оказывающие прямое влияние на выбор конкретного варианта. Так, если недалеко от дома расположен водоем, следует отдать предпочтение третьему виду, который считается наиболее выгодным по простоте монтажа и финансовым затратам.

Если возле дома есть достаточно неосвоенной земли, тогда можно установить горизонтальный теплообменник. А вот выбор в пользу вертикального вида потребует от Вас ощутимых денежных затрат и сложных бурильных работ.

Преимущества системы данного типа

Рассмотрим ряд особенностей:

• высокую эффективность, подтверждаемую высоким показателем КПД, и быструю окупаемость затрат;
• неограниченные запасы тепловой энергии земли;
• отсутствие необходимости создания и хранения запасов топлива, как при использовании традиционного отопления;
• автономность работы без контроля и вмешательства со стороны;
• безопасность и экологичность, исключающие использование углеродов и горючих элементов;
• возможность самостоятельного выбора типа системы, покупки ее элементов и монтажа.

Таким образом, отдав предпочтение отопительной системе на основе геотермального теплового насоса, Вы сможете получить неиссякаемый надежный и эффективный источник тепла на многие десятилетия.

Стоимость геотермальной системы

Стоимость монтажа геотермальной отопительной системы складывается из нескольких составляющих, главными из которых являются стоимость теплового насоса, дополнительного оборудования и материалов, а также стоимость расчетных и монтажных работ.

Прежде всего, стоимость теплового насоса зависит от показателя его мощности, и находится в интервале от 87 тыс.руб. до 260 тыс.руб. Стоимость расчетных и монтажных работ зависит от выбранной схемы геотермального отопления.

Важно: средняя стоимость установки теплового насоса составляет 15 тыс.руб, средняя стоимость бурение скважины составляет 1 тыс.руб. за 1 м.. Средняя суммарная стоимость установки геотермальной отопительной системы под ключ составляет:

Средняя суммарная стоимость установки геотермальной отопительной системы под ключ составляет:

• Для домов площадью от 80 м2 до 150 м2 — от 350 тыс.руб.
• Для домов площадью до 220 м2 — до 750 тыс.руб.

Общим принципом действия геотермальных отопительных систем является использование внешней среды в качестве источника тепла. Применение геотермальных систем выделяется за счет высокой эффективности, безопасности, универсальности, надежности и долговечности эксплуатации.

Высокая стоимость установки геотермального отопления обусловлена необходимостью закупки дорогостоящего оборудования и проведения сложных расчетных и монтажных работ.

Однако все расходы окупаются в течение короткого периода эксплуатации, вследствие высокого КПД и отсутствия затрат на закупку дорогостоящих энергоносителей.

Посмотрите видео о принципе работы геотермальной системы отопление дома:

Принцип работы геотермальной системы

Земля даже в зимнее время не промерзает насквозь. Данная особенность используется монтажными бригадами, которые прокладывают трубопровод ниже точки замерзания. На удивление температура в данных слоях земли редко падает ниже +5 +7оС. Есть ли возможность накопления землей тепла, после чего извлечь его и применять для нагрева теплоносителя? Естественно!

Но прежде чем воплотить альтернативное отопление частного дома при помощи тепла земли, необходимо разобраться со следующими проблемами:

1. Получение тепла – необходимо будет собирать теплоэнергию для последующего ее направления в специальный накопитель.
2. Нагрев теплоносителя. Нагретый антифриз должен передавать теплоэнергию жидкости циркулирующей в отопительной системе и ГВС.
3. Остывший антифриз должен отводиться к обратно к теплообменнику для последующего нагрева.

Для разрешения данных проблем разработали геотермальный насос, который использует тепло земли. Данное устройство дает возможность извлечь необходимый объем тепловой энергии, которого хватить для того чтобы произвести большое количество тепла и использовать в качестве основного либо дополнительного оборудования для отопления.

Геотермальное отопление дома использует принцип работы схожий с кондиционера в режиме обогрева. Основным элементом является тепловой насос, габариты которого приблизительно схожи с габаритами стиральной машины, в данный элемент включено два контура.

Первый контур (внутренний) выглядит, как уже привычная для нас отопительная система частного дома в конструкцию, которой входят обычные трубы и батареи отопления. Второй (внешний) – теплообменник, который находится под землей либо водой. По данному контуру может циркулировать как обычная вода, так и специальная жидкость с добавлением антифриза.

Внешний контур, в котором циркулирует теплоноситель (вода), который принимает температуру среды, после чего поступает в тепловой насос, который можно настроить, как на обогрев, так и на кондиционирование. Тепло, которое аккумулируется в насосе во время обогрева, передается внутреннему контуру, а при охлаждении – внешнему.

В нижние слои грунта, на дне реки либо озера монтируют водяные коллекторы, по которым циркулирует антифриз. Коллекторы высвобождают холод и поглощают тепло. При помощи насоса антифриз поднимается вверх. В буферном баке производится теплообмен. Нагретый антифриз передает теплоэнергию теплоносителю либо греет воду. Остывший антифриз идет обратно к коллекторам.

Есть установки способные самостоятельно обогревать большие помещения, остальные применяются как вспомогательное оборудование, которое может обеспечить от 50% до 75% потребности в тепле для помещения.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.

Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.

Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.

Дополнительная информация об альтернативных источниках энергии представлена в этой статье.

Разновидности конструкций внешнего контура

Расположить трубы наружного контура можно горизонтально и вертикально.

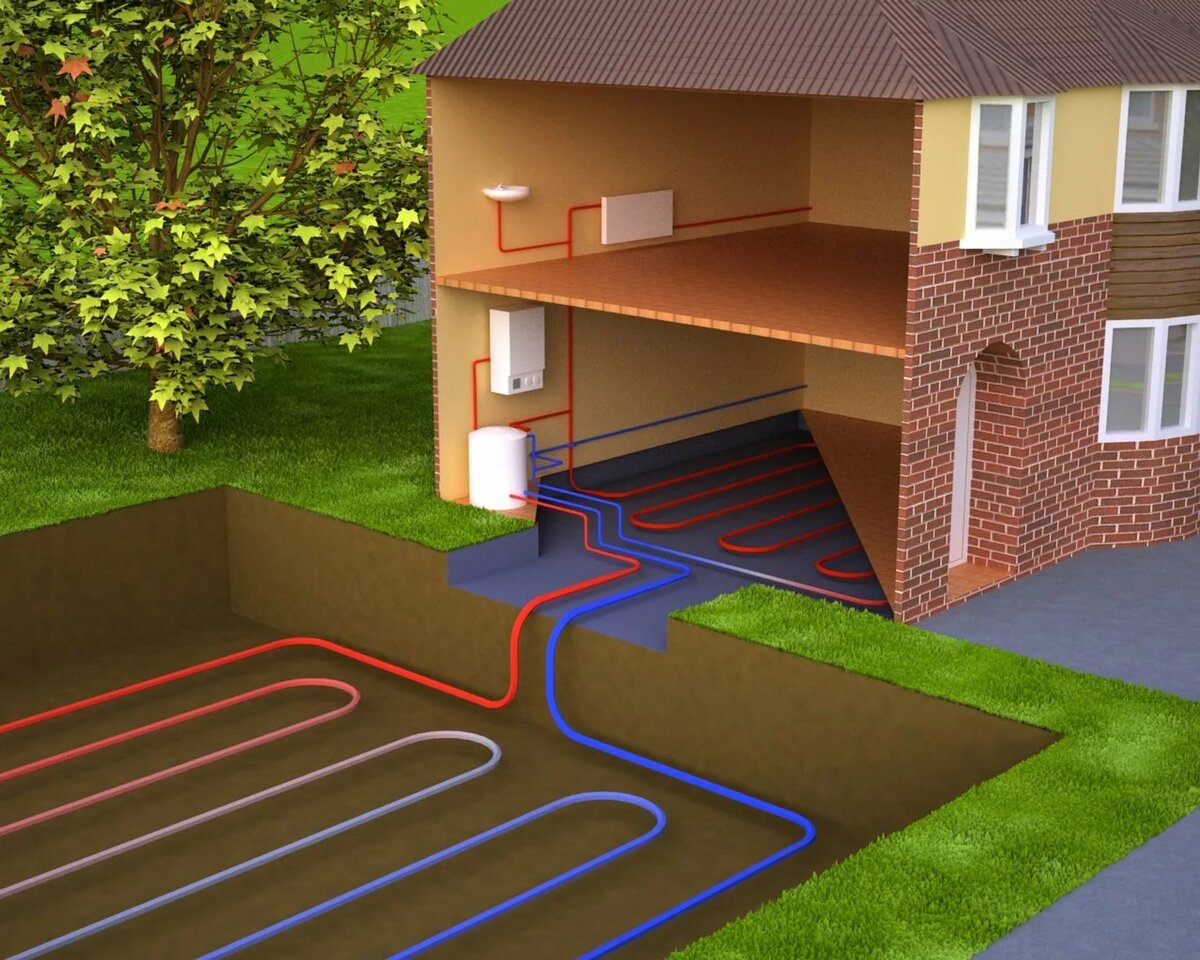

Горизонтальный способ

Такой контур называется коллектором. При всей своей трудоемкости горизонтальный способ размещения труб является самым простым, а потому он может быть осуществлен самим домовладельцем без привлечения высококвалифицированных специалистов и специальной техники. В среднем с одного метра горизонтального коллектора удается снять 20 Вт тепловой энергии. Устройство контура можно произвести по одному из двух вариантов:

Размещение в грунте

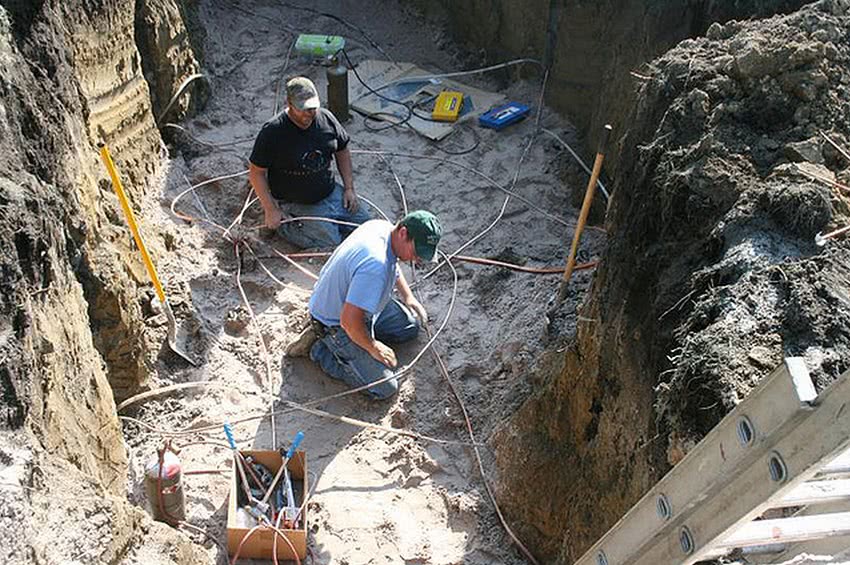

Трубы контура, имеющего вид змеевика, укладывают в траншеи ниже глубины промерзания.

Расстояние между соседними участками должно составлять не менее 0,7 м. Максимальная длина контура ограничивается значением в 150 м.

При большей длине гидравлическое сопротивление трубопровода достигнет значительных величин, что потребует применения более мощного насоса. Рентабельность системы при этом ощутимо сократится.

Если необходимо использовать несколько контуров, их длина должна быть одинаковой.

Площадка, отводимая под грунтовый коллектор, обычно имеет весьма значительные размеры. В среднем на каждый 100 кв. м отапливаемой площади приходится задействовать 240 кв. м угодий, на которых не допускается высадка деревьев и размещение построек (вся территория должна быть хорошо освещена солнцем).

С размещением в водоеме

Если не далее, чем в 100 м от дома имеется водоем, задача по устройству наружного контура существенно упрощается. Трубы можно расположить прямо на дне, не прибегая в этом случае к трудоемким и дорогостоящим земляным работам. Контур имеет вид спирали, что способствует снижению его гидравлического сопротивления. Благодаря высокой теплопроводности воды, а также ее перемешиванию в результате конвекции процесс теплообмена происходит интенсивнее.

Подходящим является любой водоем с достаточной площадью, который даже в самые суровые зимы не промерзает на всю глубину.

При сильных морозах глубина промерзания грунта или поверхностных вод может превышать среднее значение. Поэтому при определении глубины заложения коллектора на этот счет следует предусматривать запас в 20%.

Вертикальный

В этом варианте трубы внешнего контура помещают в скважины. Такую конструкцию называют зондом.

Вертикальный способ применяют при отсутствии достаточно обширной территории, необходимой для расположения горизонтального коллектора, а также в том случае, если на участке уже имеются элементы благоустройства, которые не хотелось бы разрушать.

Недостаток данной технологии состоит в отсутствии возможности самостоятельной реализации: придется потратиться на найм бригады бурильщиков, имеющих специальные механизмы.

Скважины имеют диаметр от 120 до 200 мм, а их глубина варьируется в пределах от 20 до 300 м. Сам контур чаще всего выполняют из полимерных труб диаметром не менее 32 мм. После погружения зонда скважину заполняют составом, имеющим высокую теплопроводность, например, бентонитом. Срок службы выполненной по всем правилам скважины достигает 100 лет.

Важное преимущество вертикальной конструкции наружного контура состоит в более высокой теплоотдаче. Здесь она в среднем составляет уже 50 Вт/м

Разумеется, так бывает не всегда. Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод.

Сама по себе геотермальная энергия относится к возобновляемым видам, тем не менее, объем ее потребления не является бесконечным. Геотермальные тепловые насосы для отопления рекомендуется эксплуатировать не более 1800 часов в год. В противном случае скорость отвода тепла настолько превысит скорость тепловой регенерации грунта, что некоторые его участки вокруг скважины могут даже промерзать. Данное явление может сопровождаться проседанием отдельных слоев, разрушением наружного контура и целым рядом других нежелательных последствий.

Во избежание переохлаждения грунта его рекомендуют с приходом лета насыщать теплом путем переключения теплового насоса в реверсный режим (кондиционирование) либо с применением солнечных коллекторов.

Комбинированный

Данный метод можно считать разновидностью горизонтального, но с уклоном в «вертикальную» сторону.

В грунте делается выемка глубиной до 5 м, в которую укладывают несколько витков контура с подсыпкой земли между ними.

В этом случае трубопровод имеет вид цилиндрической пружины. Он занимает меньше места, чем горизонтальный, но также может быть изготовлен собственными силами.

Основные составляющие систем геотермального отопления

Вся система состоит из трёх основных элементов. Ими выступают:

• контур отопления внутри дома;
• контур нагревания;
• насосная станция.

В качестве контура отопления, который будет находиться внутри дома, могут выступить как обычные привычные радиаторы, так и система тёплого пола (на её нагрев идёт большее количество энергии). Кроме того, эту систему можно подвести для подогрева теплицы, бассейнов, дорожек внутри участка, т. п.

Контуром нагревания в этом случае выступают геотермальные источники тепла. Так, идёт нагрев при помощи энергии земли, воды, а также воздуха.

Насосная станция необходима для того, чтобы перекачивать тепло из геотермального контура нагревания в отопительный.
