Для чего нужен геотекстиль под фундамент
Чтобы понять преимущества этого материала, целесообразно рассмотреть направления его функционирования. Геотекстиль для фундамента (в качестве основания) выполняет ряд задач.
Гидроизоляция
Предотвращает проникновение влаги в основание конструкции или фильтрует воду, предотвращает заиливание, препятствует проникновению мелких частиц в наполнитель дренажной системы, способствует ее бесперебойной работе и долговечности. В этом случае геотекстиль используется для обертывания дренажной трубы и наполнителя.
Армирование» грунта
При правильном выборе плотности материал усиливает свою прочность, способствуя увеличению несущей способности почвы. Например, если существует риск пучения грунта под мелкозаглубленным фундаментом, удаляется 40-80 см грунта и заменяется щебнем или песком. Под слой нерудного материала следует уложить геотекстиль — это самый дешевый и простой способ укрепить грунт и избежать смешивания, пустот и полостей. Зимой геотекстиль защищает от обморожения грунта.
Укладка геотекстиля на глинистую почву под каркас одноэтажного дома 8*10 (30 тонн)
Усиление защиты и прочности бетонных фундаментов
Геотекстиль защищает бетонные поверхности от замерзания и разрушительного воздействия влаги. Это тонкий материал, плотность которого составляет 100-150 г/м2.
Вам также могут быть интересны страницы:
Армирование углов ленточного фундамента: схема действий, вязка и усиление;
Гараж на винтовых сваях своими руками: каркасный проект, как сделать пол;
Подъем дома при помощи домкрата для замены фундамента: пошаговая инструкция;
Арматурный каркас: устройство, особенности укладки ленточного и других оснований;
Искусственный камень для цоколя: виды декоративных материалов для фундамента;
Гидроизоляция фундамента: воздействие влаги и разновидности, технология Технониколь;
Фундаментная балка: железобетонные и монолитные виды, размеры и способы монтажа;
Фундамент ТИСЭ: описание и сфера применения, плюсы и минусы, технология.
Критерии выбора
Типы геотекстиля различаются между собой составом и техническими характеристиками. Выбор материала напрямую связан с особенностями проектных условий в каждом конкретном случае.
По плотности
Критерий плотности наиболее значимый показатель, от которого зависит эффективность материала в заданных условиях:
геотекстиль плотностью от 150 до 200 г/м2 подходит для отвода грунтовых вод и устройства дренажных слоев;
- полотно плотностью свыше 250 и до 300 г/м2 отличается достаточной прочностью, чтобы надежно отделить грунтовое основание от песчано-щебневой подушки фундамента;
- высокоплотный геотекстиль (от 350 г/м2) способен обеспечивать равномерное распределение нагрузок на почву через плиту фундамента под кирпичными и другими тяжеловесными домами.
По толщине и другим параметрам
От толщины геотекстиля зависит степень сжимаемости, а также износостойкость такой подложки под давлением, которое оказывает конструкция на грунт. Оптимальным значением для плитных фундаментов является от 1,8 до 3,8 мм.
При выборе материала также обращают внимание на влагостойкость, подверженность образованию плесени, эластичность и другие характеристики, указанные в спецификации к товару. Чем лучше показатели, тем дороже стоимость материала, поэтому сначала нужно изучить условия проектирования, а затем определить технические задачи, которые с которыми должен справляться геотекстиль. Чем лучше показатели, тем дороже стоимость материала, поэтому сначала нужно изучить условия проектирования, а затем определить технические задачи, которые с которыми должен справляться геотекстиль
Чем лучше показатели, тем дороже стоимость материала, поэтому сначала нужно изучить условия проектирования, а затем определить технические задачи, которые с которыми должен справляться геотекстиль.
Как выбрать геотекстиль, подскажет видео:
Основные технические характеристики
Геотекстиль для фундамента выбирается по нескольким параметрам, например, толщине и ширине полотна, коэффициенту фильтрации, нагрузке на разрыв, а также поверхностной плотности. Геополотно может быть нетканым и тканым, первое довольно широко используется в строительстве. Толщина – это не столь важная характеристика, ведь она зависит от плотности. Этот параметр может изменяться в пределах от 0,8 до 1,8 и от 2,4 до 3,8 мм.
Если вы хотите подобрать геотекстиль для фундамента, то следует обратить внимание на одну из его главных характеристик – поверхностную плотность. Она измеряется в г/м2 и может быть равна пределу от 80 до 1000, что касается иглопробивного геополотна
Если же перед вами термоскрепленный материал, то его максимальная поверхностная плотность может достигать значения в 600 г/м2, тогда как минимальное значение равно 100. Большее цифровое значение указывает на более внушительную прочность.
Монтаж под песчаную подушку
В пользу ее применения говорят такие факты: песок служит заменой проблемному грунту основания, разравнивает дно траншеи, подушка из песка будет защитой железобетона от влаги.
Подушку можно изготовить из песка среднезернистого и крупных фракций, щебня. Ее защиту от заиливания обеспечит геотекстиль:
- На дно вырытой траншеи укладывается геотекстильный материал. По сторонам оставляется край ширины для накрытия подушки с боков и сверху;
- После этого поверх насыпается подушка нужной толщины;
- Песок трамбуется до такого состояния, пока на нем не перестанут оставалось следов от хождения;
- Сверху подушка накрывается геотекстилем.
Основные функции геотекстиля
Полимерные полотна применяют как:
- армирование основания фундамента;
- дренажный слой, обеспечивающий водоотвод влаги из почвы;
- разделительный слой между грунтом и песчаной подушкой, щебёночным слоем.
Армирование
Перед тем, как устраивать песчаную подушку, на грунт настилают слой полотна. Это создаёт упругий слой, равномерно распределяющий нагрузку по всей поверхности основания фундамента. Армирующие свойства геотекстиля значительно увеличивают несущую способность слабых грунтов.
Геотекстиль плотностью 350-600 г/м 2 применяют для равномерного распределения нагрузки на грунтовое основание.
Дренажный слой
Геотекстиль является надёжной преградой на пути проникновения влаги и грунтовых вод в структуру фундаментных конструкций зданий и сооружений. Слой геотекстиля является своеобразным водоотводом от конструкций фундамента. Для этой цели используют материал плотностью 200 г/м 2.
Разделительные слои из геотекстиля
Слой геотекстиля, уложенный между грунтом и песчаной подушкой фундамента, не даёт развиваться процессу заиливания песчаного слоя. Проложенные полотна полимерной ткани между насыпными слоями фундаментной подушки не дадут им перемешиваться. Это не даст понизить несущую способность подушки и сохранит дренажные свойства основания фундамента.
Какой лучше выбрать
Самостоятельно выбрать геотекстильный материал под фундамент — задача не из легких. Дело в том, что нужно учесть массу характеристик, важных при строительстве здания. Лучше все-таки поручить выбор строителю.
Плотность подходящего материала зависит от давления на фундамент после возведения.
Учитываются также свойства грунта. В случае его нестабильности, частых оползней подойдет материал плотностью выше 250 г/м². Он укладываются под подушку в траншею.
Термофиксированное полотно плотностью равной 200 г/м², подходит в качестве защиты основания фундамента и фильтрующего материала для дренажа.
Чтобы добиться распределения нагрузки на фундамент, используют тканый и термофиксированный виды полотна, плотностью свыше 350 г/м².
Важность использования геотекстиля при строительстве фундамента
При строительстве фундамента монолитной плиты очень важно учитывать геотехнические особенности строительной площадки. Одним из важных элементов, который обеспечивает долговечность и надежность фундамента, является геотекстиль
Геотекстиль – это специальный материал, изготовленный из синтетических волокон, предназначенный для использования в геотехнических конструкциях. Он обладает высокой прочностью, хорошей воздухопроницаемостью и водоотводящими свойствами.
Одной из главных функций геотекстиля является разделение слоев грунта. Он предотвращает перемешивание слоев разной плотности, что способствует сохранению прочности фундамента на протяжении всего срока его эксплуатации.
Кроме того, геотекстиль защищает фундамент от возможной эрозии. Он препятствует скапливанию и проникновению твердых частиц в фундаментальный блок, что позволяет увеличить срок службы фундамента.
Геотекстиль также обеспечивает свободный отток влаги. Он помогает препятствовать задержке воды, что позволяет сохранить фундамент в сухом состоянии и предотвратить учащенное образование трещин и поломок.
При выборе геотекстиля для фундамента монолитной плиты необходимо учитывать грунтовые особенности каждой конкретной строительной площадки
Важно выбрать материал, который обеспечит необходимую прочность и водоотводящие свойства, исходя из особенностей грунта и технических требований проекта
В заключение, использование геотекстиля при строительстве фундамента монолитной плиты является неотъемлемой частью процесса. Он обеспечивает разделение слоев грунта, предотвращает эрозию и защищает фундамент от воздействия влаги
Важно правильно выбрать геотекстиль, учитывая особенности грунта и требования проекта, чтобы обеспечить надежность и долговечность фундамента
Геотекстиль: расчет нужного количества
После того, как известны линейные размеры и технические свойства тканей, необходимо оценить требования к геотекстилю для конкретного применения. Это позволяет избежать покупки как недостаточного, так и избыточного количества. На неподготовленных основаниях, таких как насыпи, геотекстиль укладывается между основаниями откосов на тщательно спланированных участках площадки. Нахлест между листами должен составлять 200 — 300 мм. Если анкера планируются в определенной зоне, это значение увеличивается еще на 50 мм.
Перекрытия для водовыпусков принимаются равными 0,15 м. Кроме того, необходимо учитывать диаметр самих труб, которые изолированы текстильными блоками. Рекомендуется оставить 20-30 см для установки на основание, чтобы не возникло проблем во время эксплуатации. При подготовке садовых дорожек и площадок обычно начинают с тщательного расчета их площади. Затем это значение делится на площадь одного погонного метра геотекстиля.
Какие виды геотекстиля бывают
Геотекстиль бывает разных видов и, в зависимости от требований эксплуатации, используется в различных условиях. Поэтому главным критерием классификации геоткани служит материал ее изготовления:
- полипропилен или полиэфир позволяют изготовить геоткань самого высокого качества;
- из мононити и штапельного сырья получается продукт, обладающий достаточной прочностью и качеством, пригодным для использования в большинстве строительных работ;
Наиболее популярными являются геотекстиль дорнит и нетканный геотекстиль технониколь
геотекстиль, изготовленный путем термоскрепления, не может похвастаться особой прочностью, так как он является самым тонким из всех предложенных вариантов. Однако именно он обладает одним из лучших показателей, если речь идет о водонепроницаемости;
использование для изготовления геотекстиля смесовых нитей не рекомендовано, хотя такие варианты также имеются в продаже. Все дело в том, что хлопковые или шерстяные нити, которые попадают в состав, очень легко поддаются гниению. А это совсем нежелательный процесс, если речь идет о строительстве или обустройстве дренажа.
Необходимо определиться, прежде чем выбрать и купить геотекстиль, где и в каких работах он будет использован. В зависимости от этого подбирается тип материала, из которого он изготовлен. Какой геотекстиль лучше для дренажа можно разобраться, ознакомившись с его основными техническими характеристиками.
Геотекстиль Дорнит для дренажа
Геотекстиль для дренажа (геоткань): технические характеристики и область применения
Геоткань для дренажа или других систем представляет собой материал, который отличается высокими показателями:
- жесткости;
- эластичности;
- пористости.
Именно эти качества позволяют использовать его для укрепления грунта, разделения территории, фильтрации сточных вод, защиты склонов участка, обустройства дренажа и пр.
Особую популярность геоткань получила в Европе, где без его использования не обходится строительство автомобильных дорог. Синтетическое происхождение материала позволяет ему длительное время сохранять свои характеристики, а высокая прочность – выдерживать серьезные нагрузки. Некоторые производители изготавливают геотекстиль, плотность которого составляет до 250 кг на разрыв.
Характерной особенностью геотекстиля является жесткость, эластичность и пористость
Когда речь заходит о частном или промышленном строительстве, то здесь геоткань также имеет свое место. Ее широко применяют для обустройства городских канализационных систем, в строительстве домов, железных дорог, автомобильных трасс, в садоводстве и для дренажа. Какой плотности геотекстиль необходим для использования в той или иной сфере? Например, для обустройства дренажных систем используют геоткань с плотностью от 200 г/м? и выше, для проведения ландшафтных работ хватает около 100 г/м? , а в строительстве взлетно-посадочных полос для самолетов – 800 г/м?.
Принцип действия этого материала очень прост: он является прослойкой, которую используют, чтобы разделить два других слоя между собой, обеспечивая при этом дополнительную плотность. Например, он помогает существенно снизить риски появления провалов на дороге, а также предотвращает размытие участка грунтовыми водами.
Как выбрать плотность геотекстиль для дренажа
В системах дренажа геоткань играет очень важную роль – предотвращает проседание грунтового слоя в дренажной системе, а также предотвращает процесс диффузии щебня в воду. Геотекстиль выполняет роль фильтра, который сохраняет дренажную трубу и материалы от затапливания.
Устройство дренажа на участке
Задумываясь о том, какой геотекстиль выбрать для дренажа, лучше всего отдать предпочтение материалу, изготовленному из мононити. Определить такой материал среди прочих легко – его выдает белоснежный цвет. При этом лучше, если ткань изготовлена способом термоскрепления.
Если в качестве дренажа используется щебень, мелкие камни способны пробивать материал, создавая в нем повреждения
На это стоит обратить внимание при выборе геоткани необходимой плотности. Показатель для создания дренажного ядра составит не менее 200 г/м?. Если планируется обертывание дренажной системы, то для этого подойдет геотекстиль с минимальной плотностью и толщиной
При этом его водоотталкивающие и прочие технические характеристики должны быть на самом высоком уровне
Если планируется обертывание дренажной системы, то для этого подойдет геотекстиль с минимальной плотностью и толщиной. При этом его водоотталкивающие и прочие технические характеристики должны быть на самом высоком уровне.
Укладка геотекстиля и подготовка к установке дренажной системы
Как правильно укладывать
Разобравшись на начальном этапе, зачем укладывать дорнит под фундаментную подушку, в дренажный слой, необходимо сделать это правильно. Геотекстиль укладывается непосредственно на грунт, края отгибают, чтобы позже обернуть ими дренажный слой. Под подошвой фундамента в этом нет необходимости.
Монтаж под фундаментную подушку
Для укрепления грунта под подошвой фундамента укладка геотекстиля производится по технологии:
- раскатывание рулона по дну траншеи, котлована;
- сшивание степлером или специальной машинкой по мере необходимости (для котлованов);
- запуск за периметр ленточного, плитного фундамента на 40 – 60 см.
Внимание! Ширина подстилающего слоя минимум вдвое больше размера подошвы ленты. Полотно дорнита можно расстелить еще шире, чтобы гарантированно предотвратить проседание нерудного материала под несущими конструкциями
Укладка дренов
Дублирующее обертывание труб, материала природного фильтра вокруг них дорнитом позволяет повысить ресурс коммуникаций. В результате чего дренажные свойства конструкции практически не снижаются в процессе эксплуатации. При монтаже дренажной системы используется технология:
- геотекстиль укладывается на дно дренажной траншеи;
- полотно заводится на боковые стены траншеи;
- засыпается, трамбуется 10 см слоем щебня;
- устанавливаются дрены;
- засыпаются трубы по бокам, сверху 10 см слоем природного фильтра;
- конструкция укрывается оставшимися краями геотекстиля.
Схема пристенного дренажа фундамента.
Дренажная канализация необходима для ликвидации вспучивания грунтов возле фундамента. Сухая глина не может увеличиться в объеме, бетонные конструкции не намокают.
Защита теплоизоляции
Слоем геотекстиля часто защищают приклеенный на наружные грани ленточного фундамента пенополистирол, чтобы не повредить его во время обратной засыпки. Технология позволяет частично избавиться от выдергивающих нагрузок сил пучения. При увеличении объема грунт проскальзывает по нетканому материалу или приподнимает его вверх, не причиняя вреда утеплителю.
Основным нюансом является выбор производителя, характеристик материала. Укладка дорнита сложностей не представляет, ошибок на этом этапе практически не бывает.
Нужен ли геотекстиль для фундамента
У сторонников использования геополотна есть аргумент — материал способен обеспечить дополнительную защиту фундаменту. А значит, основа дома будет более устойчивой.
Геотекстиль обладает сразу несколькими полезными свойствами:
- Армирования — укрепления грунта, особенно слабого, что помогает увеличить его несущую способность. Использование геополотна способствует равномерному распределению нагрузки по всей основе фундамента;
- Разделения — укладка материала под песчаную подушку не дает песку и щебню перемешиваться с землей, то есть предупреждает заиливание;
- Дренажа — отвода вод, защиты фундамента от их негативного воздействия, разрушающего прочность конструкции.
Гидроизоляция с помощью геополотна не дает зданию проседать, предупреждает его разрушение.
Нужен ли геотекстиль для фундамента
У сторонников использования геополотна есть аргумент — материал способен обеспечить дополнительную защиту фундаменту. А значит, основа дома будет более устойчивой.
Геотекстиль обладает сразу несколькими полезными свойствами:
- Армирования — укрепления грунта, особенно слабого, что помогает увеличить его несущую способность. Использование геополотна способствует равномерному распределению нагрузки по всей основе фундамента;
- Разделения — укладка материала под песчаную подушку не дает песку и щебню перемешиваться с землей, то есть предупреждает заиливание;
- Дренажа — отвода вод, защиты фундамента от их негативного воздействия, разрушающего прочность конструкции.
Гидроизоляция с помощью геополотна не дает зданию проседать, предупреждает его разрушение.
№5. Геотекстиль для дорог и тротуаров
При строительстве дорог и тротуаров геотекстиль используется как армирующий и разделительный слой. Он препятствует заиливанию насыпного слоя, обеспечивает равномерное распределение нагрузки, не позволяет образовываться провалам при прохождении тяжелой техники. Если не использовать геотекстиль при строительстве дороги, то под воздействием грунтовых вод и дождевых потоков полотно быстро просядет под грузовыми автомобилями
Более того, геотекстиль позволяет прокладывать магистрали в районах со слабонесущим и мягким грунтом, что особенно важно, учитывая большую протяженность дорог. В районах, где существует большая опасность селевых потоков, есть смысл вместо геотекстиля использовать слой георешетку, которая обладает более выраженными армирующими свойствами
Незаменим геотекстиль при обустройстве пешеходных дорожек, в частности выложенных плиткой или брусчаткой. Без прослойки геополотна земля под плиткой будет постепенно вымываться и проседать под воздействием дождевых потоков, а долговечность покрытия вряд ли превысит 8-10 лет – использование геотекстиля позволяет решить эту проблему. Под тротуарную плитку необходимо вынимать слой грунта, хорошо трамбовать дно, засыпать его слоем щебня в 5-7 см, а потом стелить геотекстиль, поверх которого насыпают карьерный песок – основание для укладки плитки. Геополотно служит и дренажом, и разделителем слоев. Под пешеходные тротуарные дороги выбирают материал плотностью 150-200 г/м2.
Процесс укладки
Обратимся непосредственно к процессу укладки геотекстильной ткани. Стоит заметить, что сама технология здесь практически не меняется.
Для правильной укладки геополотна требуется четко и поэтапно следовать инструкции:
- Перед установкой прослоек необходимо произвести транспортировку и последующую укладку материала, заранее подготовить грунт и все соединения текстиля. Кроме того, при надобности можно произвести отсыпку и разравнивание поверхностного слоя грунта на полотно, при этом следует его впоследствии уплотнить;
- На данном этапе необходимо подготовить грунт. Подготовка заключается в уплотнении и последующем выравнивании грунта;
- Далее надо рулоны с текстильным материалом перенести на место проведения строительных работ. Делается это перед началом укладки. Текстиль необходимо распределить по всей длине основания, расстояние распределения при этом должно быть шириной полотна;
- Во время выполнения укладки следует произвести ручную раскатку рулонов, раскатывать их можно только звеном;
- Напоследок следует учесть то, что при проведении строительных работ с плотным грунтом полотна необходимо соединить методом сшивания пользуясь мешкозашивочной машинкой, что часто применяется в строительстве. Ну или на крайний случай можно использовать бытовые образцы.

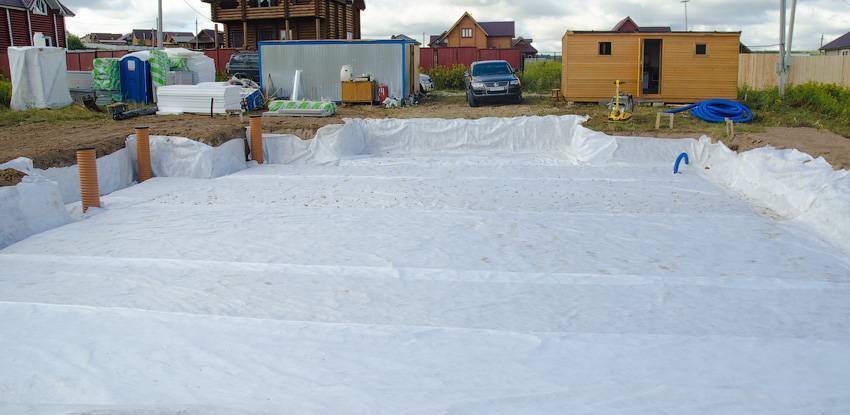

Укладка рулонного геотекстиля в котлован
Конкретно под фундамент ткань лучше стелить более широко, оставляя запас примерно в 1-2 метра. Это позволит ей лучше стыковаться с грунтом и гасить все нагрузки. Также рекомендуется складывать текстиль в несколько слоев, если его плотность вас не устраивает или грунты слишком слабые.
Стоит учесть, что наличие серьезных швов тоже недопустимо, особенно если главная задача текстиля — это недопущения прохождения грунтовых вод. В таком случае надо укладывать ткань внахлест или стараться комбинировать слои.
Общие сведения
На самом деле геотекстиль нужен не только в строительном деле. Его повсеместное использование можно наблюдать в ландшафтном дизайне и даже легкой промышленности. Европейцы, например, без использования геотекстильных сеток вообще не мыслят постройку здания или даже прокладывание обычной дороги.
Конкретно геотекстиль для фундамента наиболее часто используют при возведении загородных домов или коттеджей. При использовании геотекстиля всегда учитывается его плотность, так как от плотности зависит сфера применения, где будет использоваться тот или иной геотекстиль для фундамента.
Как правило, геотекстиль для фундамента применяют при постройке любого здания или сооружения, так как без него постройка быстро «просядет» и разрушится.
В случаях, когда необходимо возводить постройку на плотном и плохо поддающемся бурению грунте (а на таком грунте возможно не просто проседание здания, но и полный провал под землю), поступают следующим образом:
- Необходимо не столько укрепление конструкции, сколько укрепление грунта. Для этого применяют различные по эффективности методы, однако, наиболее приемлемый по эффективности и стоимости — геотекстильный;
- Способ укрепления всегда необходимо выбирать наиболее простой. В данном описываемом случае весь процесс укрепления заключается в том, что необходимо в котлован, роющийся под фундамент, заложить щебень для фундамента, заранее обернутый полотном.
Данный метод укрепления грунта, если его плотность мешает проведению строительных работ, хорош тем, что он сочетает в себе две функции: дренажную и армированную. Благодаря обеспечению дренажем и армированию возведенное здание будет достаточно надежно и прочно, чтобы не просесть в землю.
Схематическое изображение расположения геотекстильного слоя под фундаментом
Геотекстиль действует очень интересным образом. Его тканевое основание из плотного полиэстера не может похвастаться серьезной прочностью или возможность стать надежным основанием. Однако если постелить такой материал в несколько слоев, то лежащий под ним грунт изменит свои характеристики.
Например, пучинистый и довольно слабый песчаный известняк станет намного плотнее. На него уже можно будет укладывать серьезные бетонные блоки и заниматься постройкой основания для крупных зданий. При этом геотекстиль не только укрепит грунт, он также будет препятствовать проникновению грунтовых вод.
Использование георешеток позволяет увеличить плотность грунта, при этом сам фундамент станет значительно стабильнее. В дополнении к этому, если обычного укрепления не достаточно, применяют геотекстиль для отмостки.
Что такое геотекстиль
Геотекстиль под фундамент изготавливают из полимерных материалов таких, как полиэстер, понилиприр.
Делают геоткани двух видов: тканое полотно и термообработанная нетканая плёнка. Оба вида производят, как из одного материала, так и в комбинации из нескольких полимеров.
Тканая основа придаёт полотну особую пластичность. Благодаря этому свойству, материал можно стелить в самых сложных по конфигурации мест. Тканевая основа лучше, чем термотекстиль, хорошо выдерживает деформации на излом.
Термически обработанное полотно имеет более высокую плотность. Его нужно стелить на грунтах с повышенной влажностью и высоким уровнем грунтовых вод. Текстильное полотно, помимо своих изолирующих качеств, обладает армирующим свойством.
