Газовые котлы со встроенным водонагревателем

Подключение к домовой электросети

Мощность подавляющего большинства водонагревателей не превышает 3,5 кВт. Если потребление вашего бытового прибора находится в указанных пределах, смело выполняйте подключение бойлера через стандартную розетку, оснащенную контактом заземления (обязательно!). Работа несложная: проведите от распределительной коробки трехжильный кабель, используя гофру либо пластиковый короб, и поставьте рядом с нагревателем розетку.

Открытая проводка и набалдашники розеток нравятся не всем домовладельцам. Чтобы сделать подключение электричества к водонагревателю более добротно, следуйте нашей инструкции:

1. Проложите кабель скрытым способом – в бороздах стен или под обшивкой из гипсокартона, подсоединив его к ближайшей коробке розеточной сети либо прямо к электрощиту.
2. Установите в удобном месте двухполюсный автомат номиналом 20 А, поместив его в декоративную пластиковую коробку.
3. С помощью зажимов подключите к автомату кабель.
4. Открутив винты крепления, снимите крышку снизу бойлера. Под ней прячется разъем, куда необходимо присоединить провода. Не забудьте о заземляющем контакте – он должен подключаться к соответствующей шине.

Заполненный водой бойлер включите в сеть и проверьте работоспособность. Поскольку на бюджетных версиях аппаратов температура нагрева регулируется прямо на ТЭНе, не торопитесь ставить крышку. Дождитесь, пока вода достигнет комфортной температуры (смотрите по указателю) и поверните регулировочный рычажок на торце нагревательного элемента, чтобы ТЭН отключился.

Другие варианты

Выше говорилось о конструкциях накопительного типа. То есть вода в резервуаре имеет определенный объем, который и нагревается. Но на рынке присутствуют и модели проточного типа. В них вода нагревается до определенной температуры по мере ее движения по специальному теплообменнику.

Обычно теплообменник изготавливается из материала, обладающий высокой теплопроводность, хорошей коррозионной стойкостью. Поэтому этот узел чаще всего изготавливают из меди, алюминия или нержавеющей стали. А вот форма у них – это змеевки, потому что приходится в небольшом объеме устанавливать теплообменник достаточно большой длины. И чем длиннее, тем эффективнее в нем нагревается вода. Кстати, водонагревательные газовые котлы, о которых уже упоминалось выше, работают по этой системе.

Простая схема подключения

Совместная работа котла и электрического или газового бойлера. Виды устройств для горячей воды

Для одновременного отопления помещения и нагрева воды зачастую используют систему, состоящую из газового котла и бойлера.

Проточный, размеры прибора

Этот прибор (иначе газовая колонка) — приспособление для моментального нагрева воды. Холодная вода из системы подачи по трубам попадает в медный теплообменник, который, в свою очередь, греется с помощью газа.

Проточные конструкции делятся на два вида: с открытой камерой сгорания и с закрытой. Открытая горелка отличается от закрытой тем, что воздух в нее подается вентилятором. Устройство колонки включает в себя:

• водяной узел;
• газовый клапан;
• горелку;
• систему розжига;
• запальники;

• датчик наличия пламени;
• датчик температуры;
• датчик тяги;
• предохранительный сбросной клапан;
• регулятор температуры;
• регулятор протока;
• патрубки подключения газа, воды и дымохода.

Назначение проточных водонагревателей — быстрое нагревание большого количества проточной воды, от этого и зависит принцип работы устройств:

1. Горелка зажигается от запальника в тот момент, когда открывается кран с горячей водой. Срабатывает так называемая лягушка (водяной узел) и газовый клапан подает газ на горелку.
2. В это время горелка поджигается и таким образом прогревает медный теплообменник, обмотанный трубкой змеевика. По нему проходит вода, получая от горелки тепло. После этого горячая вода идет в кран.
3. После закрытия крана водяной узел механически закрывает клапан, который прекращает подачу газа, и нагреватель отключается.

Справка. Существует две системы розжига колонок: ручная и автоматическая. При первом виде управления искру на запальнике создает пьезоэлемент, а во втором розжиг происходит автоматически при открывании крана с горячей водой. Автоматическими системами снабжаются более дорогие модели нагревателей.

Газовые проточные бойлеры по своим техническим характеристикам делятся на маломощные — от 17 до 20 киловатт, средние — 20—26 киловатт и большие — от 26 до 28 киловатт. Этим показателем определяется объем горячей воде в кране. Бойлера малой мощности хватит для душа и мытья посуды.

В том случае, если вы намерены подключить еще и стиральную машинку, выбирайте прибор со средней или большой мощностью.

Современные газовые колонки аккуратные и компактные. Стандартный размер — 700х450х250 мм, но также имеются устройства и с другими параметрами, например, 760х350х250 мм или 655x350x220 мм.

Особенности эксплуатации:

• Постарайтесь изначально выставить комфортную температуру, обычно она находится в пределах 45—60 градусов — это защитит от лишних отложений накипи в теплообменнике.
• Периодически проводите полную профилактику оборудования (примерно один раз в год).

Внимание! Работы по настройке и предупреждающие мероприятия доверяйте только профессионалам

Накопительные встроенные и другие бойлерные устройства

Отопительные котлы с бойлерами имеют одинаковые основные узлы и отличаются только деталями. Они состоят из теплоизолирующего корпуса, внутри которого присутствует теплообменник, горелка и автоматика. В схеме устройства может быть предусмотрен как электрический, так и пьезорозжиг.

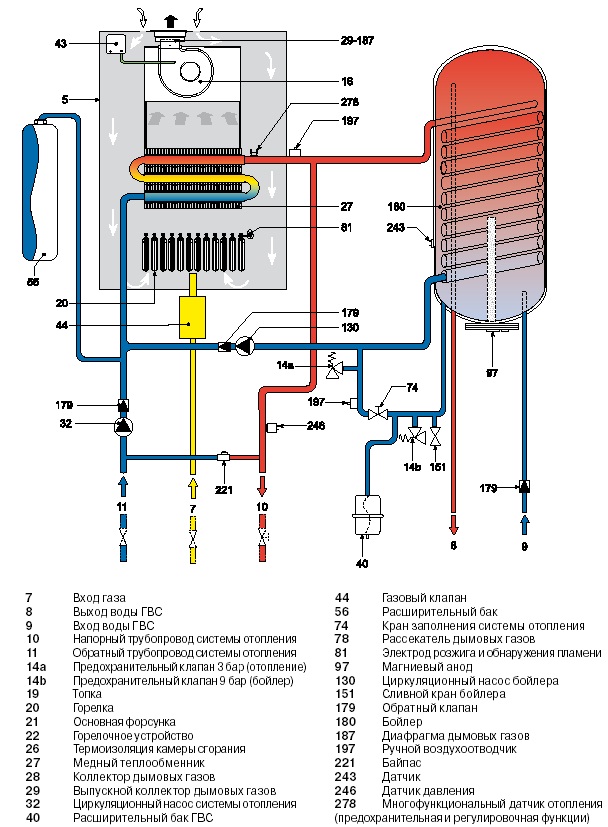

Фото 1. Схема внутреннего устройства газового котла со встроенным бойлером для нагрева воды.

Бойлеры косвенного нагрева, применяемые в газовых котлах, используют разные источники тепла. Существуют бойлеры, оснащенные электрическими элементами нагрева. Если агрегат выходит из строя или нет газа, то вода нагревается электричеством. Принцип работы такого прибора следующий: через змеевик (он размещается в стальном патроне) вода проходит и греется до нужной температуры.

Справка. Технические характеристики бойлеров прямого нагрева разные, мощность водонагревателей колеблется от 25 до 65 киловатт.

В основном в двухконтурных газовых котлах расположен встроенный бойлер на 80—100 литров. В случае с одноконтурным и дополнительным бойлером конструкция занимает гораздо больше площади. Современные производители пытаются уменьшить размеры, но в маленькую кухню эти агрегаты не поместятся.

Важно! Чтобы установить газовое оборудование, нужно получить специальное разрешение

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.

Фото 1. Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.

Увеличение температуры

В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.

Таким образом, если вода для ГВС остывает, отопление временно отключается.

Вся мощность котла перенаправляется на ГВС.

Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C).

А температура отопления регулируется трёхходовым клапаном.

Справка! Температура котла должна быть выставлена на 5 °C выше требуемой воды в ГВС.

Использование термостата в водонагревателе и автоматики

Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.

В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Фото 2. Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.

12 Подключение бойлера к двухконтурному котлу, как это возможно

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

12.1 Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

12.2 Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

12.3 Дополнительное подключение бойлера косвенного нагрева

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода

А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно

12.4 Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Конструкция бойлера косвенного нагрева

Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

Как подключить бойлер (водонагреватель) косвенного нагрева

Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Уфа. Схема подключения бойлера косвенного нагрева.

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

Змеевик для бойлера из медной трубы

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

• L — длина трубы (м);
• d — сечение трубы (м);
• ∆Т — разность температур нагретой и холодной воды (оC);
• P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, л	Мощность оборудования, кВт	Длина теплообменника, м	Диаметр резервуара бойлера, м	Диаметр витка, м	Количество витков
200	30	15	0,5	0,4	12
150	22,5	11	0,5	0,4	9
100	15	7,5	0,4	0,3	8
50	7,5	4	0,4	0,3	5

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Решение с выносным накопительным баком

14 литров или полтора ведра горячей воды в течение одной минуты – показатель неплохой, но далеко не всегда этого достаточно. Размеры подвесных теплогенераторов ограничены, поэтому в них не могут ставиться сосуды большого объема. А ведь именно количеством нагретой воды в запасе определяется долговременная производительность системы ГВС. Да и вес конструкции вместе с водой в результате станет таковым, что его не выдержит ни одна стена.

Многие производители предлагают отопительные агрегаты со встроенным баком в напольном исполнении, но значительно увеличивать их размеры ради размещения внутри большой емкости также не имеет смысла

Когда нужна большая производительность, стоит обратить внимание на выносные сосуды для горячей воды

• А – теплоизоляция из пенополиуретана;
• В – подключение к водопроводу;
• С – выход горячей воды;
• D – греющий змеевик, расположенный в нижней части сосуда;
• Е – сосуд из нержавеющей стали;
• F – технологический проем для обслуживания.

Подобные выносные бойлеры вместительностью до 500 л можно подключать к теплогенераторам, в которых предусмотрена такая возможность. То есть, для подключения отдельно стоящего сосуда агрегат должен иметь выходные патрубки, а внутри – циркуляционный насос, обслуживающий контур ГВС. При этом мощность газового котла нужна соответствующая вместительности сосуда, иначе вода в нем никогда не достигнет нормальной температуры для пользования.

Дело в том, что контроллер, управляющий всей схемой, держит в приоритете систему отопления. Если температура теплоносителя в контурах системы упадет до нижнего предела, блок управления направит всю мощность установки на повышение этой температуры, а потом на контур ГВС. В этой ситуации можно воспользоваться функциями контроллера, запрограммировав приготовление воды требуемой температуры на определенное время суток.

BAXI NUVOLA3 Comfort 240 i 24.4 кВт

Двухконтурный котел BAXI NUVOLA3 Comfort 240 i предназначен для обслуживания домов площадью до 183 м² с умеренным расходом горячей воды. Он оснащен встроенным бойлером косвенного нагрева на 60 литров. Особенностью данного котла является способность работать в режиме «теплый пол» (благодаря наличию двух диапазонов регулировки температуры в отопительной системе). Также интересно отметить наличие программатора (дает возможность планировать режим работы отопления по часам и дням недели). В комплекте идет съемная цифровая панель. Ее можно поставить непосредственно на котел или установить отдельно (во втором случае она будет служить комнатным термостатом).

Данный котел отлично приспособлен к отечественным реалиям по воде и газу. Он «дружит» с жесткой водой (ведь бойлер сделан из качественной нержавейки, а внутри него находится магниевый анод). Аппарат может устойчиво работать даже в том случае, если давление в газовой магистрали упадет с нормальных 13 мбар до 5 мбар (и при этом выдает до 50% номинальной тепловой мощности). Многочисленные защитные системы гарантируют безопасную работу оборудования в любых нештатных ситуациях: от скачков напряжения до отсутствия тяги.

Котел BAXI NUVOLA3 Comfort 240 i имеет открытую камеру сгорания. То есть, он забирает воздух непосредственно из помещения. Следовательно, его нужно подключать к вытяжному дымоходу (диаметром 140 мм), обеспечив хорошую вентиляцию помещения для стабильного притока воздуха. Если вы ищете хороший котел, дымоход от которого можно вывести через стенку на улицу, то следует купить BAXI NUVOLA3 Comfort 240 Fi — чуть более дорогой аппарат с такими же характеристиками, но с закрытой (турбированной) камерой сгорания вместо открытой.

Особенности подключения

Бойлер косвенного нагрева – это накопительная емкость, внутри которой расположен один или несколько трубчатых теплообменников. Горячий теплоноситель от котлоагрегата циркулирует по змеевику и нагревает воду в достаточном объеме для бытовых и хозяйственных нужд.

Принцип работы водонагревателя прост, сложности возникают при монтаже и обвязке теплового оборудования.

Поэтому не лишним будет еще до начала работ выяснить особенности подключения водогрейного устройства:

• Чем ближе бойлер расположен к котлу, тем эффективней происходит теплообмен от системы отопления.
• Монтаж водонагревателя должен быть выполнен в соответствии с рекомендациями производителя – настенные модели крепятся к стене, напольные устанавливаются на полу.
• Поток холодной воды должен подаваться через нижний патрубок, а забор горячей – через верхний, тогда точка рециркуляции будет в центре самой емкости.
• Патрубки для входа и выхода теплоносителя должны «смотреть» в сторону отопительного устройства. Движение горячей воды или антифриза по змеевику должно быть сверху вниз.

Соблюдение этих простых правил гарантирует эффективную работу системы котел-бойлер, КПД нагревателя достигнет своего максимума и горячей воды хватит для всех потребителей.

Дизайн кухни с газовым оборудованием

В дизайн кухни можно отлично вписать котел любого типа, если знать простые правила. Органичный дизайн кухни с газовым котлом – это маскировка его под имеющиеся детали.

Чаще всего применяют для создания оригинального интерьера кухни следующие методы:

• Котел закрепляется между двумя шкафами. Если размеры по высоте совпадают, а нижняя граница на одном уровне, то прибор не будет бросаться в глаза. Главное требование – расстояние между котлом и шкафами не менее 30 мм. Если даже пришлось напольный газовый котел Хитлайн купить, то установить его можно между напольными шкафами, но расстояние до стены кухни или поверхности мебели допускается не менее 100 мм.
• Настенный отопительный агрегат, который маскируется между двумя шкафчиками можно закрыть или занавеской, или декоративной крышкой. Все зависит от стиля оформления кухни. Напольные модели запрещено закрывать занавесками.
• Окраска газового котла в нужный цвет. Краска должна быть жаростойкой и предназначенной для окраски металла.
• Кроме одноцветного раскрашивания можно применить художественную роспись в соответствии с задуманным стилем интерьера кухни.

Если метод маскировки не подошел, то можно применить более сложный метод вписывания котла в интерьер кухни. При проектировании нужно подобрать или заказать мебель, в которую будет скрыт газовый котел и другая бытовая техника. При этом нужно соблюдать определенные правила и требования производителей газового оборудования.

Список требований по установке газового котла:

у шкафа не должно быть дна, верхней крышки и задней стенки для обеспечения хорошей циркуляции воздуха;
если котел находится в углу, то проще всего установить диагональную дверцу для маскировки;
для напольных моделей важно обеспечить расстояние до стенок шкафа не менее 100 мм, воздух должен свободно циркулировать;
металлические роллетные ставни с успехом скроют напольный или настенный газовый котел, достоинство этого метода – легкий доступ к агрегату и высокая пожаробезопасность.

На сегодня самое лучшее решение, в результате которого полностью обеспечивается частный дом горячей водой в достаточном количестве – это применение настенных газовых котлов с бойлерами, встроенными или выносными накопительными. Даже одноконтурный котел газовый настенный цена которого меньше, чем двухконтурного котла, с выносным накопительным баком обеспечит жилище не только отоплением, но и горячей водой. Производительность такой схемы включения намного больше, чем у проточной двухконтурной схемы ГВС.

https://youtube.com/watch?v=-lSTDhOu3xU

Технические характеристики

Технические характеристики при выборе модели рассматриваемой системы должны соответствовать уровню предполагаемого комфорта и объему используемого тепла и горячей воды. Так как они будут сильно разниться в зависимости и от площади помещения, и активности пользования системой. Потому что некоторые владельцы посещают частные дома только на короткий срок, иные же живут в них постоянно.

Также сильно влияет количество проживающих человек и наличие домашних животных. Потому что, в любом случае, чем больше проживает народу, тем активнее используется горячая вода. Поэтому, при выборе модели, необходимо учитывать все характеристики обогреваемого объекта, чтобы выбрать оптимальный вариант.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

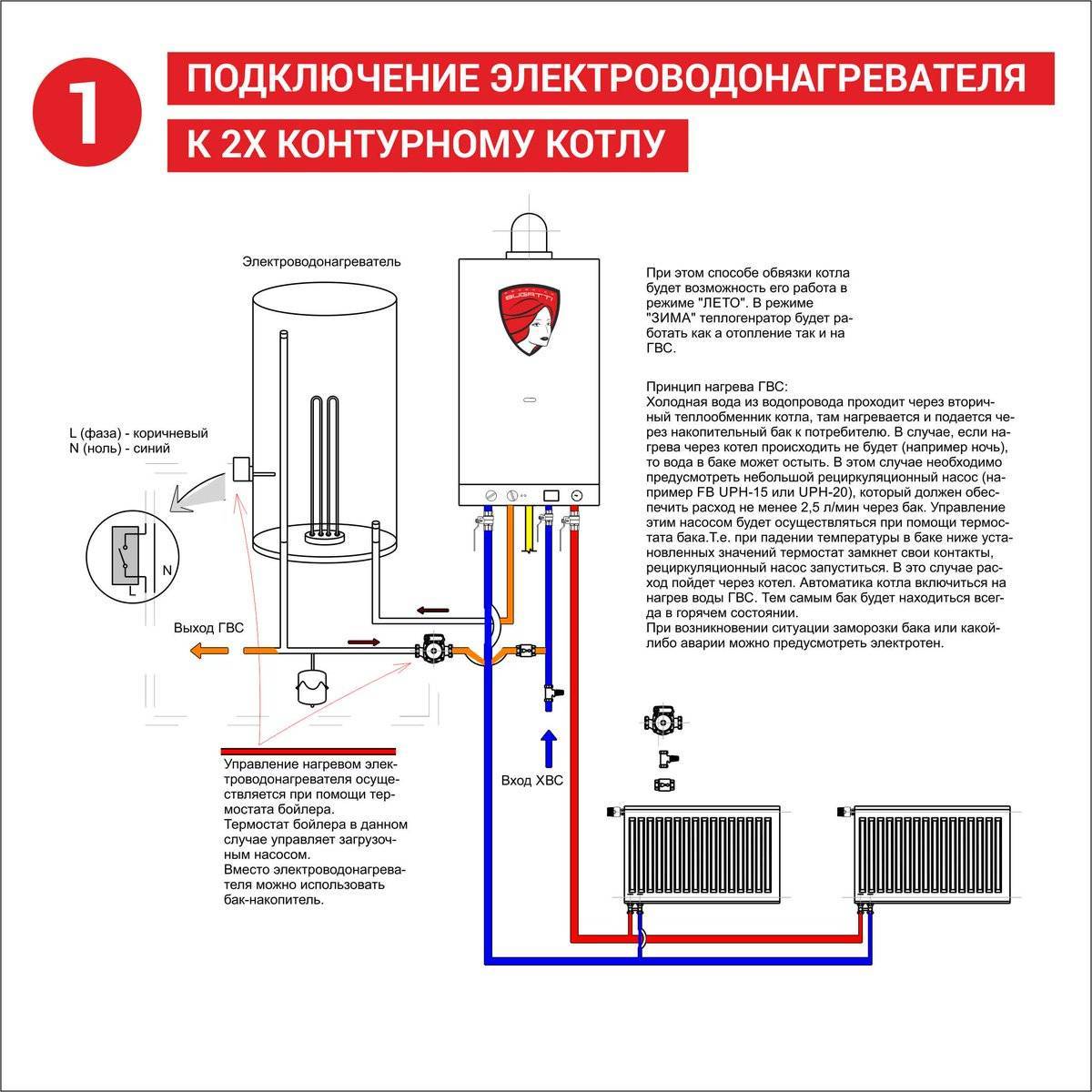

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

• Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
• Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

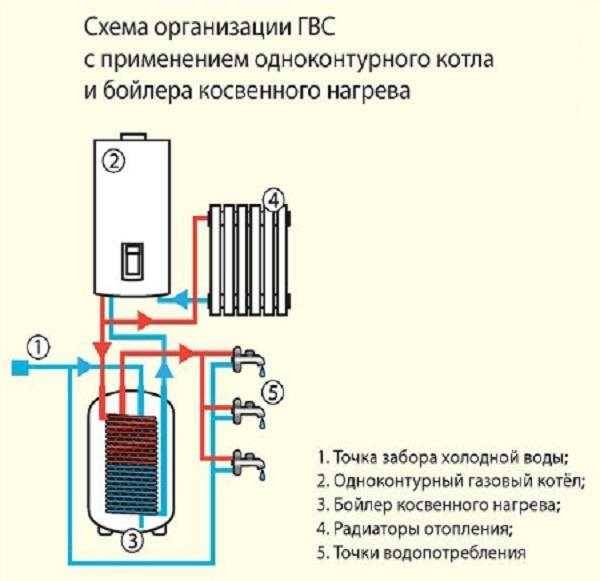

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

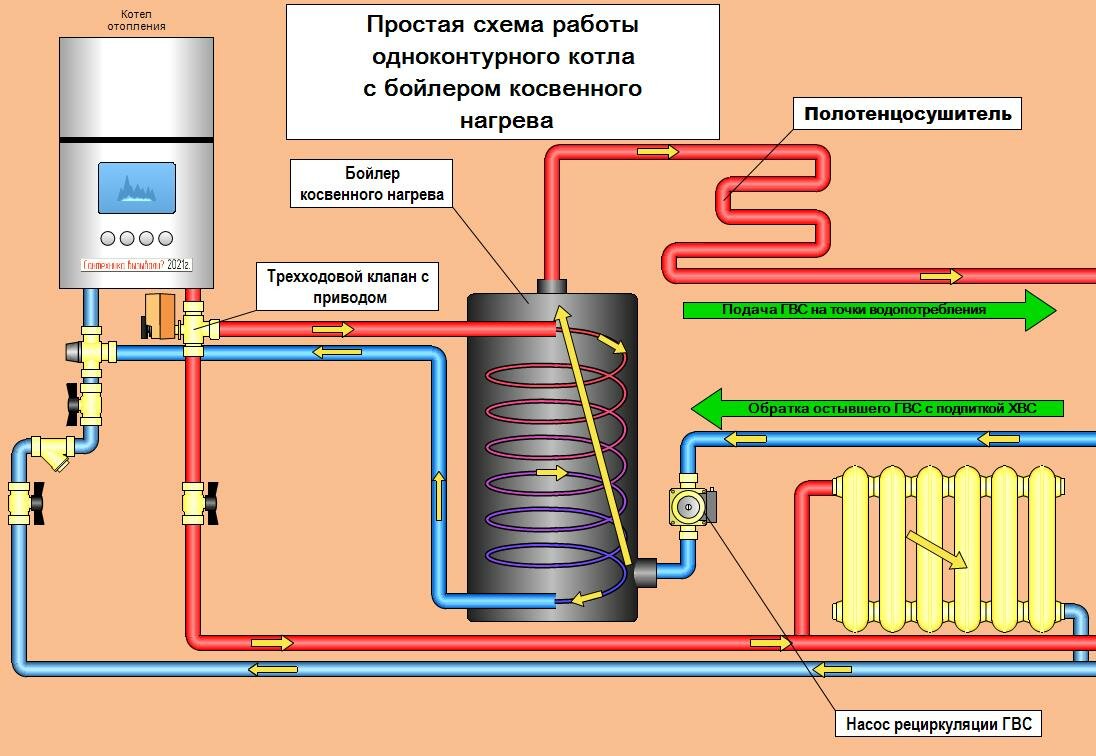

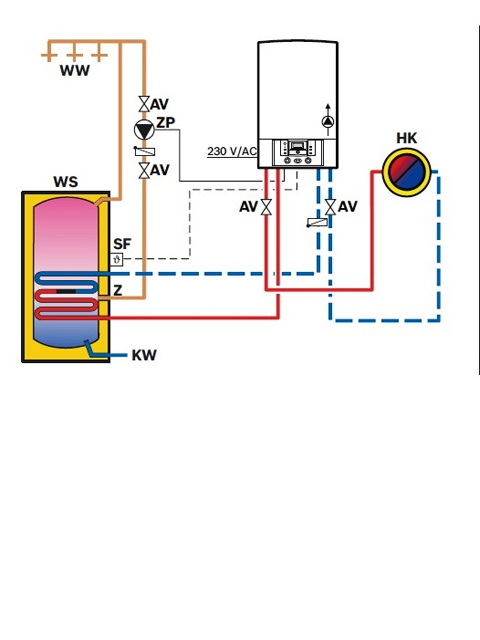

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI
