Инструкция и технические характеристики газового котла Protherm Gepard

Инструкция по эксплуатации

Панель управления

В комплекте с агрегатом поставляется пользовательская инструкция. Документ содержит основные правила эксплуатации котла:

• При появлении запаха гари в комнате нельзя включать свет, курить, использовать телефон. Устройство сразу выключается из сети, а котельная – проветривается.
• Рядом с прибором должно оставаться место для сервисного обслуживания. Зазор в 30 см нужен над и под конструкцией. 10 см остается сбоку и 60 см – возле передней части.
• При длительном отъезде перекрываются вентили на отопление, ГВС и газоподачу.
• Рекомендуемое давление теплоносителя – от 1 до 2 бар.
• Рядом с котлом нельзя хранить взрывчатые и огнеопасные вещества, лакокрасочную продукцию.
• Для выбора режима отопления нужно нажать MODE. Для перехода в «Лето» – эту же кнопку дважды, в «Отпуск» – трижды.
• Параметры температуры воды настраиваются при помощи клавиш «плюс» и «минус».
• Чтобы выставить температурный показатель теплотрассы, понадобится нажать MODE, а потом – «плюс» или «минус».

Возможности электрических котлов Протерм

Целесообразно устанавливать электрокотел, если нет возможности подключения к газовой магистрали или в качестве дополнительного теплогенератора. Настенные электрические модели серии Скат выпускаются в широком диапазоне мощностей: 6, 9, 12, 14, 18, 21, 24, 28 кВт. При выборе модели необходимо учитывать теплопотери помещения.

Все электрические котлы Протерм изначально оснащены встроенным расширительным баком на 7 л. Кроме того, имеется трехскоростной насос, обеспечивающий принудительную циркуляцию воды в системе. При включении мощность наращивается постепенно, чтобы не допустить скачков напряжения в электросети.

Дисплей, размещенный на передней стенке, дает возможность следить за температурой и давлением воды в системе, а также в ручном режиме изменять температуру теплоносителя. Ко всем моделям может быть подключен внешний программатор. Возможно автоматическое изменение режима работы в зависимости от температуры воздуха внутри помещения или на улице.

Модели 6к и 9к (с мощностью 6 к Вт и 9 кВт) могут работать при напряжении как 220 В, так и 380 В. Одна из самых популярных моделей – электрический котел protherm скат 9к, об этом свидетельствуют отзывы потребителей (модели 6к, 14к и 24 кВт также пользуются большим спросом).

Так же, как и в других моделях, нагрузка на ТЭНы распределяется равномерно, что позволяет продлить их срок службы. Есть возможность легко подключить бойлер косвенного нагрева для горячего водоснабжения, причем температура может устанавливаться отдельно для отопительной системы и ГВС. Кроме того, есть возможность подключения тарифных счетчиков.

Технические характеристики

Настенные электрические котлы Протерм Скат предназначены для нагрева воды в системах отопления, в которых циркуляция происходит при помощи встроенного в котел насоса. Они имеют следующие характеристики:

• Модели – 6к, 9к, 12к, 14к, 18к, 21, 24к, 28к;
• Напряжение в сети – 220 В (для моделей 6к и 9к), 380 В (для всех остальных моделей);
• Максимально допустимая температура воды в системе – 85 °С;
• Максимальное давление насоса – 50 кПа;
• Объем расширительного бака – 7 л;
• Минимальное давление теплоносителя – 1 бар;
• Максимальное давление теплоносителя – 3 бар;

• Выход отопительной системы – G 3/4 ˮ;
• Патрубок для заполнения и слива – G 1/2 ˮ;
• Габаритные размеры (высота / ширина / глубина) – 740 / 410 / 330 мм;
• Вес (без воды) – 34 кг;
• Средний КПД – 99,5 %.

Поверхности имеют защитное покрытие из стали. Крепление производится задней поверхностью на стену. При работе агрегата не требуется постоянное присутствие, так как контроль и изменение режима работы происходит автоматически в соответствии с заданными параметрами. Каждый электрокотел имеет на панели управления включатели режимов мощности, обеспечивающие следующие показатели в зависимости от модели:

Мощность, кВт \ модель	6к	9к	12 к	14к	18к	21к	24 к	28к
I	6	6	12	12	14
I+II	3	3	6	9	12	15	18	21
I+III	3	3	6	12	12	18	18	21
I+II+III	6	9	12	15	18	21	24	28

Автоматика электрокотла Protherm

Что может автоматика.

Осуществляет такую функцию как эквитермическое регулирование температуры в системе отопления.

Что это такое.

Это регулирование нагрева электрокотла в зависимости от температуры на улице. Естественно что для выполнения этой функции в схему электрокотла должен быть установлен датчик температуры наружнего воздуха.

Если использовать функцию эквитермического регулирования то например когда на улице будет ноль градусов, температура воды в отоплении не превысит 50 градусов по Цельсию.

Действительно, зачем “жарить”, топить на полную мощность если на улице тепло?

При -10гр. электрокотел нагреется уже только до +62-63 градусов не более. Это все выбирается в настройках по специальным эквитермическим кривым, подробнее можно прочитать в инструкции по эксплуатации котла.

Далее автоматика может поддерживать заданную температуру в пределах от +25 до +85 гр.- какую цифру зададите в панели управления, такая температура и будет держаться.

Так же можно настроить мощность котла.

Допустим у 14-киловаттного котла выставить мощность 7 кВт, тогда в любом случае котел на полную мощность не включится и будет ограничен мощностью в 7 киловатт.

Позволяет автоматика использование электрокотла совместно с реле нагрузки.

Ставится специальное реле и когда нагрузка превышает допустимую (например включилась стиральная машина и утюг одновременно)- реле дает команду и электрокотел автоматически снижает свою мощность.

Когда нагрузка вернется в рамки допустимой- увеличит мощность.

Очень важно что включение нагрузки происходит плавно и постепенно

Даже если например поставить сразу полную мощность в настройках, то все равно нагревательные элементы будут включаться постепенно

Даже если например поставить сразу полную мощность в настройках, то все равно нагревательные элементы будут включаться постепенно.

Сначала включится одна тэна, затем вторая, потом третья и т.д. Так специально запрограммировано что бы не было резкого увеличения электрического тока в сети при включении котла Protherm.

Отключение тэн тоже происходит плавно. Поэтому при работе электрокотла не происходит резких скачкообразных изменений электрического тока.

Принцип работы механического термостата

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания.

Схема, по которой он работает, выглядит следующим образом:

Схема подключения комнатного термостата

Как видно из схемы, есть два способа подключения такого термостата;

• Через клемму NC — подключение для включения кондиционеров.
• Через клемму NO — подключение для газовых и других котлов.

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла.

При этом необходимо сначала снять перемычку и закрепить концы проводов винтами.

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах.

В этой статье я расскажу еще об одной схеме.

Правила установки газового котла

Схема обвязки

Применение котельных отопителей – закрытая система с принудительным типом циркуляции, работающая на обогрев помещения и ГВС. При монтаже конструкций требуется соблюдать технический регламент изготовителя:

1. Выбор расстояния от котла до поверхности. Настенные модели удаляются на 50 см от потолка и на 80 см от пола.
2. Крепление металлического листа 3 мм толщиной на стену под оборудование.
3. Подготовка электрокабеля и организация линии заземления.
4. Просверливание отверстий под крепеж по монтажному шаблону.
5. Подсоединение комплектного штуцера с резьбой на газопровод.
6. Проверка количества объема встроенного резервуара. При нехватке устанавливают дополнительный бак рядом с котлом.
7. Монтаж обратного клапана в случае подключения второго бака.
8. Промывка линии и удаление из нее воздуха.
9. Подключение к трубам с холодной водой запорного крана и обратного клапана.
10. Монтаж фильтра на входе в систему ГВС.
11. Установка газового счетчика, стабилизатора и автоматического выключателя.
12. Подсоединение электрических элементов – жил в штекерные клеммы, штекера в гнездо платы.
13. Крепление кабелей при помощи зажимов.

Электрокотлы отопления Protherm и их особенности

Ассортимент устройств, работающих на электрическом топливе, представлен линейкой «Скат». Модель разработана для отопления квартиры, частного дома, дачи или небольшого офиса – одним словом, любого помещения, где имеется возможность подключить прибор к электросети. Такой котел можно использовать не только как основной, но и как резервный источник тепла, который выручит в случае перебоев в снабжении топливом или неисправности основного (твердотопливного, газового или дизельного) устройства.

Одним из важнейших преимуществ этой продукции является цена электрокотла Protherm. Вам не потребуется несколько лет копить деньги на его приобретение или брать кредит в банке и платить за него огромные проценты. За вполне доступную плату вы получаете удобный и надежный отопительный прибор с гарантийным сроком 2 года.

К многочисленным достоинствам предлагаемых устройств относятся:

• наличие в линейке «Скат» восьми модификаций с различной номинальной мощностью – от 6 до 28 кВт. Приборы, имеющие мощность 6 и 9 кВт могут работать от сети напряжением 220 или 380V. Более мощным устройствам требуется напряжение 380V;
• котел на электричестве Protherm оборудован ступенчатым переключателем мощности с максимальным шагом до 7 кВт. Чтобы избежать слишком резких скачков мощности, предусмотрена задержка её переключения на некоторый интервал времени;
• очень высокий коэффициент полезного действия – 99,5 %. Он достигается благодаря усовершенствованной конструкции, а также за счет уникальных свойств электрического топлива, которое не дает никаких отходов. Поэтому отсутствуют потери произведенного тепла с удаляемыми продуктами сгорания, в то время как приборам, работающим на углеводородных видах топлива, избавиться от таких потерь полностью не удается;
• электрокотел для отопления Protherm оснащается, кроме нагревательного элемента и теплообменника, также расширительным мембранным баком (его емкость – 7 л), циркуляционным насосом с автоматическим воздухоотводчиком и электронным блоком управления. Имеется термостат для защиты от перегрева и датчик протока теплоносителя;
• для управления функциями в конструкцию прибора включается автоматический электронный блок с жидкокристаллическим дисплеем. Интерфейс данного устройства интуитивно понятен, поэтому никаких специальных теоретических знаний или обучения практическим навыкам для пользования данным отопительным прибором не требуется;
• купить электрический котел Protherm можно вместе с комнатным регулятором температуры, источником питания для которого служат обычные батарейки. Он подключается с помощью провода к блоку управления отопительным устройством и помогает постоянно поддерживать в доме тепловой комфорт. Изготовитель предлагает несколько вариантов регуляторов, которые адаптированы к выпускаемым моделям. Среди них есть устройства с функцией модуляции, а также с возможностью программирования режима отопления на сутки или на неделю. Предусмотрена также программа защиты прибора от замерзания;
• в серию отопительных устройств «Скат» входят только одноконтурные модели, предназначенные для отопления. Для организации горячего водоснабжения в конструкции имеется возможность подключения накопительного косвенного бойлера. Скорость нагрева воды составляет около 15,3 л/мин;
• компактные настенные электрические котлы Protherm занимают совсем немного места, поэтому они удобны даже для маленькой дачи. Для экономии полезной площади бойлер можно поставить под котлом или выбрать модель, которая навешивается на стену рядом с ним. Предприятие выпускает водонагреватели различного объема, дизайн которых выполнен в одном стиле с отопительными приборами. Корпус бойлера может иметь цилиндрическую или прямоугольную форму;
• с предлагаемыми отопительными приборами можно использовать погодозависимую автоматику (конечно, цены на электрокотлы Protherm с уличными датчиками и интеллектуальной системой управления будут чуть выше). Микропроцессор, в который поступает информация от датчиков, выполняет гибкую регулировку режима отопления соответственно «капризам» погоды. Это позволяет владельцу сэкономить значительные средства, так как электричество не расходуется понапрасну.

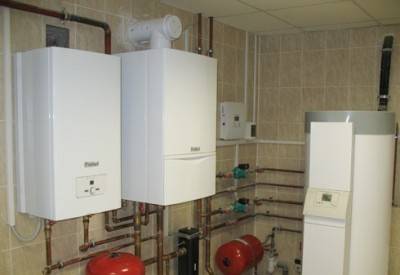

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Элементы котла в стандартной заводской комплектации

• турбина;
• мембранный бак;
• датчик давления водопровода;
• гидрогруппа;
• электронный блок управления;
• электрический розжиг;
• электродная система защиты;
• горелка;
• бойлер.

На заметку! Производитель настоятельно рекомендует использовать коаксиальные дымоходы своей торговой марки. Это условие сохранения гарантии.

В модели предусмотрено подключение низкотемпературных приборов в режиме Eco, включая систему «теплый пол».

Комплектация гидравлической группы:

• автоматический отводчик воздуха;
• датчик давлением ОС;
• пластинчатый теплообменник из нержавейки для второго контура;
• насос;
• SIT-клапан;
• предохранительный клапан на 3 атм;
• трехпозиционный вентиль.

Достоинства и недостатки

К достоинствам газовых котлов Protherm принято относить:

• Высокое качество изготовления и сборки всех узлов и деталей.
• Большой выбор конструкционных и комплектационных вариантов.
• Наличие множества модификаций, оптимальным образом подходящих для работы в сложных условиях.
• Экологическая чистота, безопасность оборудования.
• Используется система самодиагностики, производящая мониторинг состояния всех узлов агрегата.
• Экономичное потребление газа и электроэнергии. Имеются энергонезависимые модели.

Имеются некоторые недостатки:

• Зависимость от наличия и правильного подключения к сети электропитания, чувствительность к скачками или перепадам напряжения.
• Высокая стоимость запчастей, сложности со снабжением в некоторых регионах.
• Низкий уровень профессионализма среди технического персонала сервисных организаций.

ВАЖНО!

Жалобы на отсутствие подготовки сервисников не следует понимать как недостаток конструкции котлов Protherm, поскольку проблема носит организационно-административный характер.

Базовые модели ↑

Настенные газовые котлы Протерм с функцией нагрева воды представлены такими модификациями:

Пантера. Ассортимент представлен турбированными позициями мощностью 25 кВт и 30 кВт. Существует также модель с естественным отводом, мощностью 25 кВт. Пантера имеет дисплей, с помощью которого осуществляются настройки и контроль их работы. Оборудование имеет встроенный насос с автоматической функцией переключения скоростей, расширительный бак объемом 7-8 л, автоматический воздушный клапан. Имеет защиту от заклинивания насоса и функцию антизамерзания. Характеристики: расход горячей воды 12,01 л/с, давление 10 бар, давление в системе отопления 3 бар, выход отработанного газа 13,4-19,6 г/с, КПД – 92-93%.

Протерм гепард

• Гепард. Представлены дымоходными и турбированными котлами мощностью 23 кВт. Контролировать их работу можно не только посредством дисплея, но и при помощи термостата или датчика внешней температуры. Имеет расширительный бачок объемом 5л, встроенный теплообменник из нержавеющей стали и функции защиты, аналогичные Пантере. Технические характеристики: расход горячей воды 11,1 л/с, давление 10 бар, давление в системе отопления 3 бар, выход отработанного газа 13,4-20,1 г/с, КПД – 91% для дымоходных и 93% для турбированных котлов.
• Тигр. Модификация оснащена встроенным бойлером на 45л. Представлены позициями мощностью 12 кВт и 24 кВт, также могут быть турбированными или дымоходными. Мощность можно регулировать моделирующей горелкой. Оснащены насосом с тремя скоростями, расширительным баком на 8л и баком для горячей воды на 2л. При помощи таймера нагрева и датчика температуры бойлера можно нагревать воду согласно ее индивидуального потребления. Основные характеристики: расход горячей воды 8,2-12,6 л/с, давление 6 бар, давление в системе отопления 3 бар, выход отработанного газа 15-20 г/с, КПД – 91%.

Протерм рысь

Рысь. Это турбированные котлы, представленные в двух вариациях, мощностью 24 кВт и 28 кВт. Оснащены трехступенчатым насосом, расширительным бачком объемом 7л, автоматическим повитреспусником, краном подпитки. Помимо функции антизамерзания, имеют защиту от перегрева и возможность контроля давления в отопительной системе. Имеют функцию подключения дистанционного термостата, а также два режима работы по направлениям «Комфорт» и «Экономичность», которые позволяют расходовать меньшее количество газа и воды. Технические характеристики: расход горячей воды 10,7-12,7 л/с, давление 8 бар, давление в системе отопления 3 бар, выход отработанного газа 13,89-15,56 г/с, КПД – 93%.

Котел Протерм медведь

Напольные котлы представлены такими моделями:

• Медведь. Котлы с более высокой мощностью (20-40 кВт), имеющие теплообменники, состоящие из чугунных секций. Это дымоходное оборудование, но с возможностью подключения турбо-приставки для принудительного отвода. К ним можно подключить бойлер для нагревания воды, блок управления к которому уже встроен. Имеют функции защиты: антицикличности, антизамерзания и аварийного перегрева. Некоторые модели позволяют применять сжиженный газ. Характеристики: давление в системе отопления 3-4 бар, выход отработанного газа 13,3-26,6 г/с, КПД – 91%. Имеет низкий уровень выбросов в атмосферу.
• Медведь со встроенным бойлером на 90л. Представлен позициями мощностью 20, 30 и 40 кВт. Они оснащены встроенным насосом для бойлера, расширительным баком на 10л для системы отопления и объемом 4л для бойлера. Возможна настройка рециркуляции горячей воды. Допускается, при определенных настройках, использовать сжиженный газ. Технические характеристики: расход горячей воды 16,5-18,5 л/с, давление 6 бар, давление в контуре отопления 3 бар, выход отработанного газа 13,3-26,6 г/с, КПД – 91%.
• Гризли. Чугунное оборудование высокой мощности (65-100 кВт) с инжекторной горелкой. Имеет аварийный датчик температуры котла, возможность управления при помощи термостата или погодозависимого регулятора, а также возможность настройки мощности и температуры отопления. В них имеется встроенный блок управления бойлером, который позволяет дополнительно подключать его к котлу для нагрева воды. Характеристики: давление в системе отопления 4 бар, выход отработанного газа 44-70,5 г/с, КПД – 91%.

Настенные газовые котлы Protherm Гепард

Котельное оборудование / Отопительные котлы / Отопительные котлы Protherm

Protherm Гепард — настенные газовые двухконтурные котлы мощностью 12 и 23 кВт для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике.

С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы. Модели 12 MTV и 23 MTV оснащены коаксиальной системой отходящих газов и не требуют подключения к дымоходу, что позволяет устанавливать их в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.

Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. Основной особенностью котла является быстрый нагрев воды, около 2 секунд.

Новый котел приобрел новый дисплей по сравнению с предыдущей моделью. Яркая подсветка позволяет видеть данные на экране теперь в светлом помещении в светлое время суток.

Надежность и долговечность котла обеспечивает гидравлический блок из прочного композитного материала улучшенный по сравнению с гидроблоком в модели предыдущего поколения. Медный теплообменник и горелка из хромоникелевой стали, пластинчатый вторичный теплообменник из нержавеющей стали очередной раз подчеркивают качество котла.

Новый пневматический газовый клапан SIT работает тише по сравнению с газовым клапаном предыдущего поколения. Инструкция по эксплуатации настенных газовых котлов Ptotherm Гепард

1,12 Мб
Руководство по установке и техническому обслуживанию Ptotherm Гепард 12, 23 MTV	8,2 Мб
Руководство по установке и техническому обслуживанию Ptotherm Гепард 12, 23 MOV	6,84 Мб
Сертификат соответствия ГОСТ	1,63 Мб

Наименование	Артикул	Полезная мощность, кВт	Отвод продуктов сгорания	Цена, руб.
Protherm Гепард 12 MOV	0010015235	9,1 — 12,0	в дымоход
Protherm Гепард 12 MTV	0010015237	8,0 — 11,9	турбо
Protherm Гепард 23 MOV	0010015236	9,0 — 23,3	в дымоход
Protherm Гепард 23 MTV	0010015238	9,0 — 24,6	турбо

Характеристики

Тип	12 MOV	12 MTV	23 MOV	23 MTV
Общая информация
Тип котла
Газовый	да
Электрический	—
Одноконтурный	—
Двухконтурный	да
Настенный	да
Напольный	—
Контур отопления
Открытая	да	—	да	—
Закрытая	—	да	—	да
Полезная мощность, кВт	9,0 — 12,0	8,0 — 11,9	9,0 — 23,3	9,0 — 24,6
Потребляемая мощность, кВт	10,5 — 13,6	9,4 — 13,1	10,5 — 25,7	10,5 — 27,1
Номинальный ток, ~230В / А	—
Номинальный ток, ~360В / А	—
Максимальная сила тока ~230В / А	—
Максимальная сила токаб ~360В / А	—
Рабочее давление, Атм	0,5 — 3,0
Расширительный бак, л	5
Контур ГВС
Накопительный бойлер	—
Расширительный бак, л	—
Теплообменник	пластинчатый
Диапазон температур ГВС, °C	35 — 65
Объем горячей воды, л/мин	1,5 — 11,4
Рабочее давление, Атм	1,0 — 10,0
Контур подачи газа
Давление природного газа, мм.рт.ст.	130 — 200
Давление сжиженного газа, мм.рт.ст.	300
Расход природного газа, м3/час	1,44	1,39	2,7	2,9
Расход сжиженного газа, кг/час	1,07	1,03	2,0	2,1
Класс Nox	3
Панель управления
Светодиодная индикация	—
Жидкокристаллический дисплей	да
Индикация температуры	да
Индикация неисправностей	да
Терморегуляторы
Thermolink B	да
Thermolink P	да
Thermolink S	да
Exabasic	да
Exacontrol	да
Система контроля
Датчик тяги	да	—	да	—
Дифференциал дымохода	—	да	—	да
Контроль пламени	да
Предохранительный клапан	да
Датчик расхода воды	да
Тепловой предохранитель	да
Защита от замерзания	да
Антиблокировка трехходового клапана	да
Защита насоса от заклинивания	да
Электрическое подключение
Напряжение / Частота, В/Гц	230/50
Потребление, Вт	92	136	92	156
Класс защиты	IPX4D
Присоединительные размеры
Дымоход, мм	136	60/100	155	60/100
Газопровод	3/4″
Контур отопления	3/4″
Контур ГВС	1/2″
Габариты и вес
Вес без воды, кг	31	34	31	34
Габариты (ВхГхШ), мм	740х310х410

Устройство

Конструкция газового котла Protherm на 24 кВт ничем не отличается от устройства других образцов, изготовленных на заводах Европы или Азии.

Основным элементом является газовая горелка, совмещенная с первичным теплообменником. Подача теплоносителя обеспечивается циркуляционным насосом. Попадая в котел, ОВ проходит в первичный теплообменник, где нагревается в максимально возможной для установленного режима степени.

Затем горячий теплоноситель попадает во вторичный пластинчатый теплообменник, выполняющий подготовку горячей воды. После этого ОВ поступает в трехходовой кран, где доводится до заданной температуры путем подмешивания более холодного обратного потока, выводится из котла и поступает в отопительный контур.

Режим горения и вывод отработанных газов обеспечивает вентилятор турбонаддува.

Общий контроль за работой всех узлов производит электронная плата управления. к которой подключены датчики самоконтроля.

Они в постоянном режиме мониторят состояние узлов и элементов агрегата и выводят на дисплей извещения о возникающих ошибках.

Установка и запуск оборудования Protherm

В связи с тем, что для работы электрических котлов не нужна дымоотводящая система, устанавливать их можно практически в любом удобном месте. Главное условие – это наличие электропитания в 220 или 380 вольт и возможность организации заземления.

https://youtube.com/watch?v=1_SniMbfpiY

Советы по запуску и обслуживанию:

1. Устанавливать и делать первичную проверку работы приборов Protherm должен только квалифицированный специалист. Перед запуском должен быть проведен инструктаж владельцев оборудования по принципам работы котла.
2. После установки агрегата на выбранное место, он подключается к сети, на контуре отопления открываются краны и в системе проверяется давление, которое должно быть в 1 или 2 бара.
3. После того как на дисплее отобразятся параметры настроек, следует выбрать необходимую мощность, температуру системы отопления и, если подключен бойлер, температуру контура водоснабжения.
4. Если на дисплее замигает лампочка «бар», то, значит, в конструкции снизилось давление и нужно добавить воду.
5. При долговременной остановке оборудования необходимо перекрыть все краны и отключить его от сети.

Следует иметь в виду, что при поломке устройства заменять детали котла Protherm можно только оригинальными запчастями.

Эффективные, надежные и высокотехнологичные электрокотлы Протерм хорошо адаптированы к погодным условиям непредсказуемого российского климата, поэтому широко применяются для отопления квартир, коттеджей и частных домов.

Преимущества монтажа Protherm Гепард 23 MTV

1. Высокая эффективность и экономичность:

• Производительность котла позволяет обеспечить комфортное отопление и горячее водоснабжение в жилых помещениях.
• Экономичное потребление газа обеспечивает снижение затрат на отопление и существенное уменьшение коммунальных платежей.

2. Простота и удобство установки:

• Компактные размеры котла позволяют установить его даже в небольшом помещении.
• Система быстрого подключения котла значительно упрощает процесс монтажа, что экономит время и силы специалистов.

3. Надежность и долговечность:

• Protherm Гепард 23 MTV выполнен из высококачественных материалов, обеспечивающих долгий срок службы котла.
• Надежная конструкция и прочная сборка гарантируют стабильную работу и отсутствие поломок на протяжении многих лет.

4. Интеллектуальные функции:

• Автоматический контроль горения и регулировка подачи газа обеспечивают оптимальную работу котла на каждом режиме работы.
• Наличие модуляции мощности позволяет котлу адаптироваться к актуальным потребностям отопления в каждый момент времени, что приводит к снижению расходов на газ.
• Функция самодиагностики и защита от замерзания обеспечивают безопасную и бесперебойную работу котла.

5. Удобное управление и контроль:

• Наличие цифрового дисплея и интуитивно понятного интерфейса делает управление котлом простым и понятным даже для неопытного пользователя.
• Возможность установки программного таймера позволяет настроить автоматическое включение и выключение котла в нужное время.
• Возможность подключения котла к системам умного дома позволяет осуществлять удаленное управление и мониторинг состояния котла.

Профессиональный монтаж котла Protherm Гепард 23 MTV позволяет полностью использовать его преимущества и обеспечить надежную и эффективную работу отопительной системы в течение долгого времени.
