Расчет мощности
В настоящее время проект на электроснабжение здания ни у кого не вызывает вопросов. Это считается как нечто само собой разумеющееся.
Ошибка №1
При этом тот же самый проект на отопление заказывают далеко не все.
Отсюда и вытекают проблемы сначала с правильным подбором мощности газового котла, а потом с его эксплуатацией.
Ошибка №2
Нельзя подбирать мощность на основании каких-то усредненных параметров.
Самый популярный способ из них – разделить общую площадь дома на 10м2. В итоге якобы и получается расчетная величина.
При этом никак не учитываются толщина и материал стен, габариты, количество и вид окон, дверей, наличие чердака и т.п.
Если вы хотите усредненно без проекта узнать мощность, воспользуйтесь хотя бы онлайн калькуляторами. Выбирать стоит те из них, которые требуют внести максимальное количество параметров.
Например, вот этот – ТЫЦ.
Но все же для комфортной и спокойной жизни изначально заложите в свои расходы отдельную сумму на проект теплоснабжения. В нем же должна быть разработана схема всего отопления и просчитаны теплопотери дома.
Некоторые особенности работы газовых котлов
Работает газовое отопление, в основном, за счет давления циркулирующей в системе жидкости. Величина этого показателя предельно близка к атмосферному уровню либо находится в небольшом избытке.
В первом случае функционирование системы осуществляется под действием водяного столба. Система имеет свободное сообщение с атмосферой от отметки расширительного бачка до контрольной точки.
Во втором случае комплекс работает при избыточном давлении. Точные цифры указываются в паспорте обогревательного газогенератора. Если давление поднимается выше указанного в документах предела, автомат, отвечающий за безопасность, самостоятельно его снижает. Если оно пересекает минимальную отметку, то либо котел отключается, либо работа системы происходит за счет специального клапана.
Важно! Размещение автомата безопасности, оснащенного манометром и расширительным бачком, может быть различным. Он устанавливается как отдельно, так и встраивается непосредственно в газовый котел, что зависит от фирмы-производителя и конкретной модели агрегата
Циркуляция воды в отопительной системе бывает естественной или принудительной — под действием насоса. При этом большинство агрегатов, рассчитанных на использование приспособлений для принудительной циркуляции, с ними не поставляются. Поэтому рекомендуем приобретать такие насосы в обязательном порядке. Это обеспечит не только лучший нагрев помещений, но и экономию средств.
Внимание! Если вам нужно не только организовать газовое отопление, но и обеспечить ванную и кухню горячей водой, то лучше всего с такими задачами справится двухконтурный котел. Современные газовые котлы, работающие на сжиженном газе, отличаются значительной степенью автоматизации
Они оборудованы обилием всевозможных датчиков и клапанов электромагнитного типа. Все большее число моделей оснащаются электронным управлением, так что теперь потребитель может самостоятельно задавать оптимальные для него режимы отопления
Современные газовые котлы, работающие на сжиженном газе, отличаются значительной степенью автоматизации. Они оборудованы обилием всевозможных датчиков и клапанов электромагнитного типа. Все большее число моделей оснащаются электронным управлением, так что теперь потребитель может самостоятельно задавать оптимальные для него режимы отопления.
Самое важное при выборе газового котла
Оборудование обычно устанавливают в частных домах и квартирах, несмотря на централизованное отопление в последних. Также его используют на дачах, в коттеджах, банях и других помещениях, нуждающихся в отоплении.
Для квартиры выбирайте прибор со следующим характеристиками:
- двухконтурный настенный с закрытой камерой сгорания;
- с коаксиальным дымоходом и конвекционным подогревом;
- с электронным управлением;
- с мощностью в диапазоне 10–30 кВт.
Для частного дома выбирайте агрегат с другими параметрами:
- одноконтурный напольный с открытой топкой и бойлером косвенного нагрева;

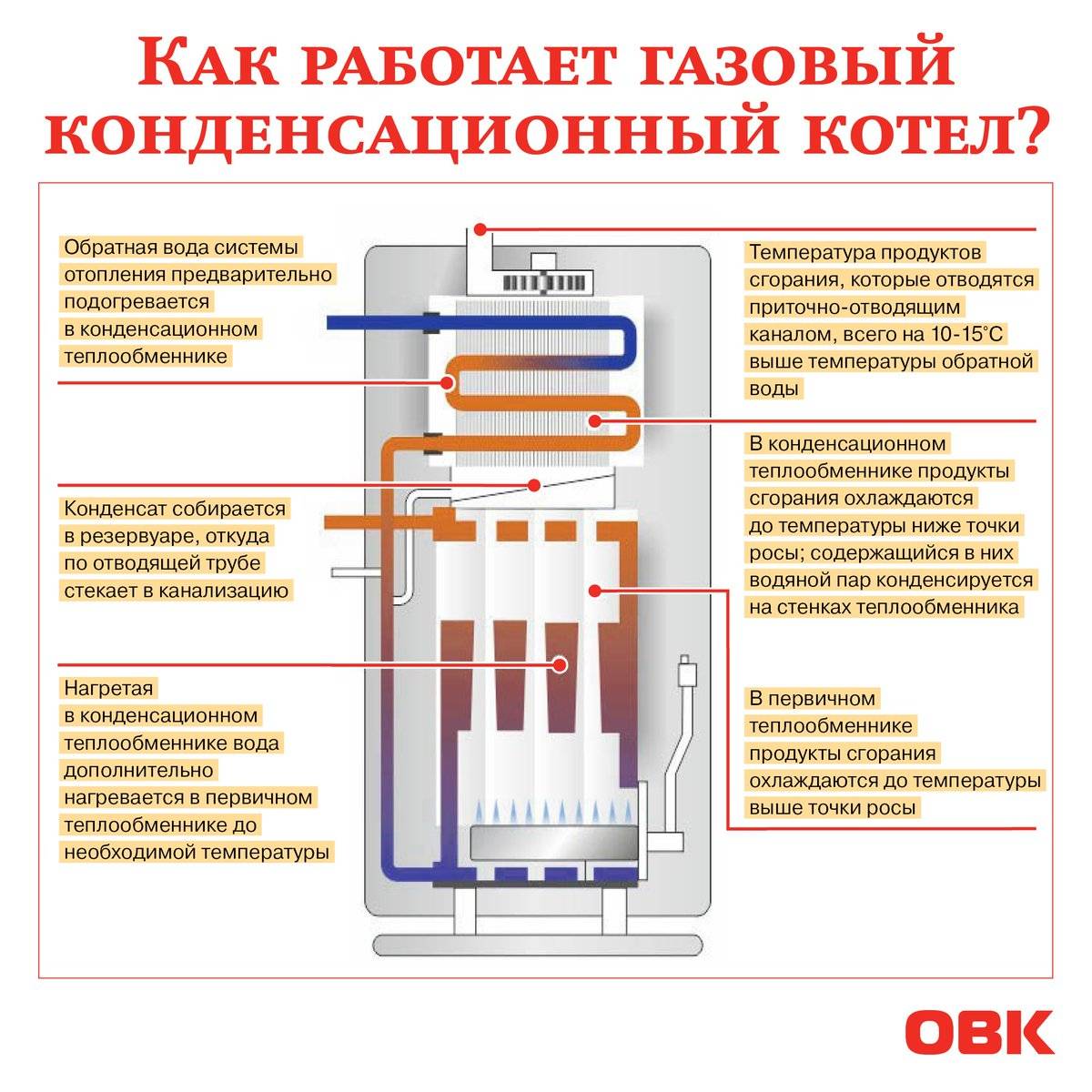

- с вертикальным дымоходом и конденсационным подогревом;
- с электронным управлением;
- с мощностью от 20 до 50 кВт.
Мощность рассчитывается через площадь обогрева с учётом климатического пояса.
У котлов с открытой камерой сгорания дымоход обычно отсутствует, поэтому необходимо обеспечить отведение продуктов сгорания. Какая-то их часть попадает в воздух, поэтому в целях безопасности лучше устанавливать газовые котлы в отдельном помещении.
В случае закрытой камеры образуется принудительная тяга. Так как размер и сечение дымохода не влияют на прохождение воздушного потока, монтаж проводится за счёт коаксиальной трубы. Труба отличается маленьким диаметром и простотой установки. При эксплуатации приборов для отопления важная роль отводится системам безопасности: они предотвращают перегрев, замерзание, утечку газа, блокировку насоса и другие неприятности.
Самыми популярными моделями газовых котлов являются:
Принцип работы и устройство напольного газового котла
Внутри напольного газового котла происходит сжигание природного или сжиженного газа.
В результате чего при помощи теплообменника происходит нагревание теплоносителя в системе отопления (чаще всего это вода).
Камера сгорание в напольном газовом котле чаще всего открытая, что предполагает использование дымохода с естественной тягой и наличие приточной вентиляции в котельной.

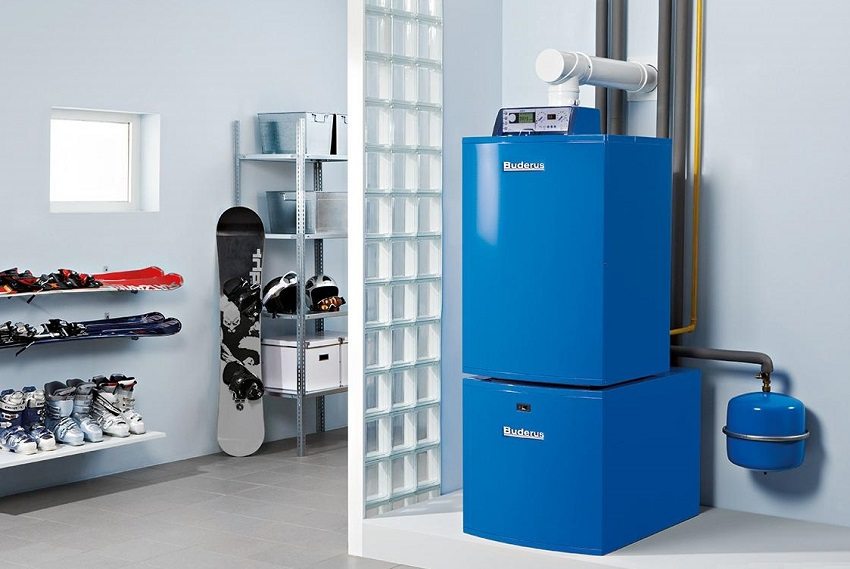

Котельная будет выглядеть примерно так, как показано ниже на рисунке:
Схема отопления напольного газового котла
Кроме этого, существуют напольные газовые котлы с принудительной тягой.
Это упрощает и удешевляет монтаж дымохода, но делает котел энергозависимым.
А это значит, что на случай отключений электричества необходимо будет докупить источник бесперебойного питания и аккумуляторы для него.
Напольный газовый котел с вентилятором
Что касается устройства напольных газовых котлов, то с некоторым приближением оно выглядит следующим образом:
Устройство двухконтурного напольного газового котла
Выше на рисунке показан разрез двухконтурного напольного газового котла.
Это видно по наличию медного змеевика вокруг дымогарных труб, который и предназначен для приготовления санитарной горячей воды на протоке.
Помимо этого, существуют дорогие модели со встроенным бойлером, но для российского рынка это все еще экзотика.
Газовый котел ACV Delta PRO со встроенным бойлером косвенного нагрева
Вокруг топочной камеры и дымогарных труб расположена водяная рубашка. В ней и происходит тот самый теплообмен, о котором я писал выше.
А сам газ сжигается на горелке, расположенной внутри камеры сгорания.
Газ в горелку подается через специальный клапан, управляемый автоматикой.
Она в случае обрыва пламени отключает подачу газа и тем самым предотвращает взрыв.
Одноконтурные и двухконтурные котлы
По количеству контуров газовые котлы бывают: одноконтурные и двухконтурные.
Одноконтурные котлы предназначены для отопления квартиры или дома. Их присоединяют к системе батарей, и устройства нагревают воду исключительно для них. Такой агрегат не способен греть воду для мытья посуды или принятия душа, об этом нужно будет позаботиться отдельно.
Двухконтурные котлы могут применяться как для обогрева вашего жилища, так и для того, чтобы осуществлять нагрев воды для различных бытовых нужд, поскольку в них есть дополнительный теплообменник. Этот прибор также бывает двух видов:
- Теплообменник проточного типа — в них присутствует режим «приоритета ГВС». Если вы хотите, например, принять душ, то вам достаточно поставить этот режим и котел переключится на второй контур ГВС. В подобных экземплярах, теплообменники с малой мощностью, поэтому они подходят только для небольших домов и квартир.
- Котлы со встроенным накопительным бойлером — в таких устройствах объем бака составляет от 160 до 180 литров, поэтому они могут нагревать воду как в накопительном режиме, так и в проточном.
О видах теплообменников для газового котла можно прочитать тут.
Принцип работы
В одноконтурных котлах присутствует только один теплообменник, который осуществляет нагрев воды лишь для отопительной системы вашего жилища.
В агрегатах с одним контуром основной деталью является камера сгорания, в ней находятся змеевик и горелка. Над змеевиком находится непосредственно сам теплообменник. Жидкость может циркулировать естественным способом или же с помощью циркуляционного насоса.
Двухконтурный теплообменник изначально оборудован вспомогательным бойлером для ГВС. Вода из системы холодного водоснабжения нагревается благодаря горячему теплоносителю первого контура, отвечающего за отопление. В устройстве есть специальный клапан, который следит за тем, в каком направлении двигается теплоноситель.
Функционирование всех двухконтурных котлов основано на принципе приоритета системы ГВС. Это значит, что в тот момент, когда вы откроете кран с горячей водой, котел сразу же полностью перестанет нагревать воду для отопления и начнет греть ее для горячего водоснабжения.
Из этого следует, что два контура не могут совершать работу одновременно. Во время нагрева воды контур, который отвечает за отопление, не работает. А начнет функционировать только в тот момент, когда вы закроете кран с горячей водой.
Преимущества и недостатки
Выбирая агрегаты с одним или двумя контурами, стоит ознакомиться с достоинствами и недостатками каждого из устройств.
Плюсы одноконтурных котлов:
- более низкая цена, чем у двухконтурных;
- функционирование не зависит от давления в водопроводе;
- высокая мощность и КПД;
- расходуют значительно меньше газа, чем двухконтурные.
Система отопления и горячего водоснабжения с одноконтурным газовым котлом и бойлером косвенного нагрева
Минусы котлов с одним контуром:
- предназначены только для обогрева помещения, чтобы нагревать воду нужно устанавливать специальный бойлер косвенного нагрева;
- нужно оборудовать специальное место, где будет установлен бойлер;
- более сложная обвязка.
Бойлеры бывают косвенного, прямого и комбинированного нагрева.
Плюсы двухконтурных котлов:
- не громоздкие, поэтому трудностей с монтажем возникать не будет;
- простота использования;
- экономичные, т.к. нагревают именно то количество воды, которое требуется.
Минусы котлов с двумя контурами:
- Непостоянство температуры воды в ГВС. Это обуславливается тем, что при открытии крана, вода только начнет греться, поэтому придется некоторое время подождать пока начнет поступать вода необходимой температуры. К тому же устройство не обладает высокой мощностью, из-за чего напор воды может быть слабым. У агрегатов с одним контуром и бойлером таких сложностей не возникает.
- Дороже, чем одноконтурные котлы БЕЗ бойлера.
- Не экономичны, поскольку второй контур включается только в момент, когда проток воды очень ощутим.
Использование газового котла для отопления деревянного или каменного частного дома
В СНиПе «Газоснабжение» №2.04.08—87* (от 2002 года) указаны требования к установке отопительного оборудования:
- для отопительного прибора объём кухни должен быть больше 9 м куб.;
- для помещений с нагревателями устанавливать дымоход высотой не меньше 2 м;
- кухню или помещение, где ставят котлы, оборудовать вентиляционным каналом;
- для оттока воздуха в соседнее помещение организовать решетку или зазор с сечением больше 0,02 м. кв.
Справка. Эти требования не относятся к жилым домам, принадлежащим гражданам по праву личной собственности, если подвальные помещения этих зданий оснащены естественным освещением, а снабжение осуществляют посредством природного газа.
Установка газовых приспособлений в жилых домах должна происходить в помещениях высотой не меньше 2,2 м, в которых имеется окно с форточкой, вытяжка, естественный источник освещения. При этом собственный объем помещения должен быть не меньше:
- 8 куб. метров — для газовых плит с двумя горелками;
- 12 куб. метров — с тремя горелками;
- 15 куб. метров — с четырьмя горелками.
Важно! Если выполнение указанных требований невозможно, установка газовых приспособлений в помещениях может быть разрешена в каждом отдельном случае при получении согласия от местных органов санитарной инспекции. Не допускается устанавливать в одном помещении больше двух емких водных нагревателей или двух малометражных котлов отопления
Не допускается устанавливать в одном помещении больше двух емких водных нагревателей или двух малометражных котлов отопления.
Двухконтурный или одноконтурный?
Ошибка №11
Если дома кроме радиаторов есть еще и теплый пол, то нужно обязательно покупать двухконтурный котел.
Двухконтурные котлы нужны только для горячего водоснабжения (ГВС) – отопление + отдельно горячая вода. Одноконтурный прибор отлично справляется и с теплым полом, и с батареями.
Все что он делает, это просто греет воду. Какая у вас при этом система отопления его не особо волнует.
Главное правильно все спроектировать и рассчитать. Вообще для нормального горячего водоснабжения покупать котел мощностью менее 24кВт не рекомендуется.
В интернете сломано много копий по поводу двухконтурника и ГВС.
Если коротко сформулировать суть, то она в следующем:
один санузел или две точки горячего водоразборазбора + все это недалеко от котельной – ваш выбор двухконтурный котел
три и более точек водоразбора – одноконтурный и бойлер косвенного нагрева

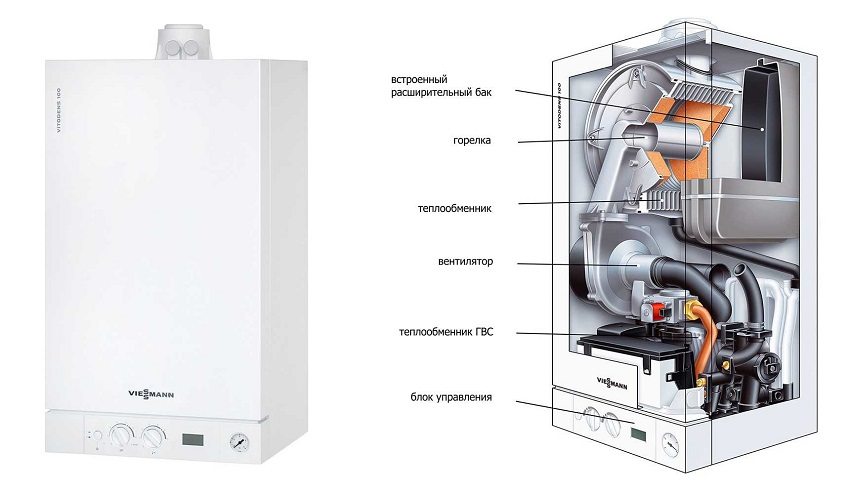

Как устроены и работают газовые котлы
Перед тем, как приступать к обзору разных моделей, давайте немного поговорим о технической части такого оборудования. Знание вопроса позволит вам лучше ориентироваться в функциях котла.
Таблица 1. Рабочие части котла
| Деталь, фото | Описание |
|---|---|
| Горелка | Про нее мы уже немного рассказали. Из этой детали вырывается пламя. Газ поджигается при помощи пьезоэлемента. |
| Корпус | С корпусом все понятно – это металлический ящик нужного размера с теплоизолятором, который защищает внутренние части от окружающих, а окружающих от внутренних частей. |
| Теплообменник | По сути, это радиатор, внутри которого по трубкам циркулирует подогреваемая вода. Под теплообменником горит горелка и греет воду внутри него. |
| Циркуляционный насос | Этот прибор принудительно толкает теплоноситель по системе отопления. Тут все предельно понятно. |
| Дымоход котла | Продукты сгорания газа необходимо удалять из котла, чтобы они не попадали в помещение. Для этого устанавливается отдельная трасса дымохода, которая выводится на улицу через стены или потолок – зависит от типа котла. |
| Блок управления газового котла | В современном оборудовании нагревом полностью управляет электроника. В зависимости от сложности отопительного оборудования, будут отличаться и «мозги» для него. |
В целом, упрощенно, работа системы происходит так. По подводкам газ подается в котел, где попадает прямиком в горелку, которая зажигается от пьезоэлемента – раньше это приходилось делать вручную. Топливо начинает сгорать, выделяя много тепловой энергии, которую улавливает теплообменник и передает воде внутри него. Чтобы вода не закипела, и не разорвала давлением тепловые магистрали, ее необходимо двигать, постоянно меняя прогретый теплоноситель на уже остывший – эту работу выполняет насосное оборудование. Также система газового котла оборудуется и другими приспособлениями, чтобы была возможность оперативно управлять ею – клапана для сброса давления, редукторы, гребенки, манометры и многое другое. Тут все уже зависит от конкретной модели.
Котел газовый настенный
Если котел двухконтурный, он может одновременно заниматься нагревом теплоносителя в системе отопления и воды для горячего водоснабжения дома. Схема работы такого котла более сложная, чем та, что мы описали выше.
Напольный или настенный?
Ошибка №17
Однозначного ответа что лучше, здесь не существует.
На просторах нашей страны до сих пор считается, что напольный в “одни ворота” выигрывает у настенного.
При этом в Европе их давно признали низкоэнергоэффективными устройствами и практически запретили во всех жилых домах.
То ли еще будет
Но вернемся в родные пенаты. Вот на что вы должны ориентироваться в первую очередь.
хорошие напольные котлы очень дорогие
При этом дешевый напольный котел будет проигрывать в производительности качественному настенному.
они более надежны и долговечны (особенно чугунные)
у них простая автоматика + есть энергонезависимые модели
напольные берут для реально больших домов
Настенные покупают:
в первую очередь для экономии пространства в доме и только затем для экономии семейного бюджета
из-за умной электроники
Один раз грамотно все настроил и неделями не подходишь к прибору.
Установка
Установка газового котла в квартире предполагает прохождение ряда обязательных этапов:
- получение ряда разрешений от газоснабжающей организации;
- подготовка проектной документации;
- покупка оборудования и материалов в соответствии с проектом;
- подготовка помещения и переделка существующей системы;
- устройство вентиляции и дымохода.
Из всех перечисленных выше этапов получение документации от специализированной организации является наиболее затратным по времени и силам.
Газовый котел для квартиры подбирается с учетом предпочтений хозяев, площади помещений, а также схемы отопления.
Установка отопительного оборудования данного типа возможна только в тех случаях, когда квартира отвечает определенным требованиям, таким как строгие параметры света, высота потолков, ширина входной двери, наличие дымохода, определенная площадь помещения и др.
Главное и неоспоримое правило при монтаже газового котла в квартире – его установку и подключение производят только работники специализированных организаций. Любая самодеятельность при обустройстве газового оборудования опасна не только для жителей данной квартиры, но и всего многоквартирного дома.
В каких домах не рекомендуется ставить газовый котел
Уже упомянутый параметр небезопасности газового котла стоит учитывать при выборе и планировке помещения. Если у вас нет возможности отстроить отдельную котельную, лучше несколько раз подумать, прежде чем ставить устройство на кухню.
В первую очередь, если вы живёте в регионе с излишне сухим воздухом, а у вас в доме множество горючих материалов (стены утеплены материалами стандарта Г2 и выше, а основным материалом является дерево), то газовый котёл – худший выбор для АСО, который вы только можете сделать. Здесь в игру вступает электрическая версия, более безопасная и простая в установке. К тому же, при мощности свыше 60, ставить котлы на кухне вовсе запрещено по правилам пожарной безопасности.
Но не стоит беспокоиться – перед установкой вам все равно придётся отправлять заявку и документы с планировкой дома в газовую компанию. А там специалисты сразу же увидят, если есть серьёзная опасность для жильцов, и откажут в установке. Также не стоит устанавливать котлы в домах, где плохо налажена вентиляция или нет дымохода. При горении газ распадается на токсичные вещества и канцерогены, а разрыв межмолекулярных связей и приводит к выделению тепла. Если вы не позаботитесь об отводе всех этих продуктов сгорания, то столкнётесь с крайне неприятными последствиями.
Альтернативные способы отопления частного дома
Газ – не единственный источник тепла, способный обогреть ваше жилище. Существует ещё несколько вариантов поддержания тепла в помещении. Но так ли они выгодны по сравнению с газовой системой?
Способы альтернативного отопления частного дома:
- Электроэнергия. Самый распространённый и доступный источник энергии, однако, он чуть ли не самый дорогостоящий. Её может банально не хватать на отопление частного дома, так как не каждая электросеть сможет перенести необходимое на обогрев количество энергии. Не исключены неполадки в зимнее время. Не самый экономный и практичный вариант.
- Дизель. Дизельное топливо имеет высокую цену. Переносит весьма неприятный аромат, от которого не отделаешься ничем ни дома, ни на улице. А если взять дизельное топливо недостаточно высокого качества, то может произойти поломка отопительной системы. Не самый лучший вариант.
- Твёрдые виды топлива. Уголь и древесина. Их необходимо два-четыре раза в день поставлять в отопительную систему. Каждый день необходимо устранять золу из системы отопления. Естественно, что для отопления дома в год потребуется немалое количество топлива такого рода. На это нужны крупные денежные средства. Для них следует иметь отдельный склад, кроме того они опасны, так как могут выделять угарный газ. В этом плане газовые установки экономически выгоднее и безопаснее.
- Пеллеты. Это особые гранулы, которые изготавливают из торфа и древесных отходов. Его минусы сродни отрицательным сторонам угля и дров: необходимо помещение для хранения большого количества пеллетов, они не очень здорово пахнут и их часто нужно загружать в отопительную систему. Разница в том, что они дешевле всех перечисленных выше видов топливо, кроме газа. Да и загружать их нужно реже, чем дрова или уголь: не более одного раза в неделю. Неплохой вариант.
Очевидно, что газовое отопление выигрывает по многим параметрам: экономичность, простота в эксплуатации, минимальные теплопотери, дешевизна самого топлива. Поэтому, если вы решили установить хорошую систему отопления, то остановите выбор на системе с газовым нагревом теплоносителя.
Требования к установке котла
Первое, что повлияет на способ установки – это камера сгорания.
Если она открытая (т.е. с естественной тягой), то для котла понадобится помещение-котельная и полноценный дымоход.
Воздух для процесса горения будет использоваться внутренний, из дома, поэтому серьёзные требования предъявляются также к вентиляции.
Для одноконтурных котлов с закрытой тягой требования не такие строгие. В его конструкцию входит вентилятор (а то и два), который создаёт тягу. Это позволяет:
- Вместо длинного дымохода сделать горизонтальный отвод газов по коаксиальной трубе.
- Расположить агрегат на жилой территории (кухне, например).
- Не заботиться о вентиляции, поскольку коаксиальная труба обеспечивает притоком воздуха с улицы.
Комната, где устанавливается котёл, должна быть определённого размера: минимально – 15 м3. Но для очень мощного оборудования действует норма: 0,2 м3 на 1 кВт мощности. Ширина входной двери – 80 см, и обязательно должно быть окно.
Другие требования по установке:
- К стене, ближе, чем на 5 см агрегат не следует размещать.
- Стену из горючих материалов, возле которой (или на которой) располагается прибор, нужно изолировать металлическим листом или другим негорючим материалом толщиной, по меньшей мере, 3мм.
- До потолка должно оставаться не менее полуметра, до пола – 80 см.
- Тщательно проверяется, насколько ровно, без перекосов установлен агрегат.
Система отопления с одноконтурным газовым котлом и теплым полом в визуальной схеме
Электрическая часть:
- Для энергозависимых котлов нужно прокладывать отдельный кабель, выключатель и стабилизатор.
- Оборудование должно быть заземлено.
Газоход:
- В документации к прибору указывается, какой диаметр дымохода должен у него быть. Меньший размер – не приемлем.
- Горизонтальные колена не должны быть длиннее 3 м., с уклоном в сторону котла;
- На всём протяжении газохода – не более 3 колен или поворотов;
- При состыковке фрагментов газохода, одна труба должна входить в другую на 0,5 своего диаметра или больше;
- Если используется естественная тяга, труба должна подниматься над коньком крыши на 50 см.
- Газоход нельзя прокладывать через жилые комнаты.
- Он не должен быть выполнен из пористых, шлакобетонных строительных материалов.
При сгорании газов образуется конденсат, в котором велико содержание серной кислоты. Это нужно учитывать, организуя сбор конденсата и при выборе стройматериалов для газохода.
Типы газовых котлов по КПД
По типу КПД устройства делятся на следующие виды:
- с открытой и закрытой камерой;
- конвекционные и конденсационные.
Разберёмся в особенностях каждого вида устройств.
Газовые котлы с открытой или закрытой камерой сгорания
Приборы для отопления частных домов также бывают с открытой или закрытой камерой сгорания. В первом случае воздух берётся из окружающей среды, поэтому вентиляция затруднена. Чтобы устройство работало хорошо, необходимо обустроить дымоход с естественной тягой и сделать приточно-вытяжную вентиляционную систему. В газовых котлах с открытой камерой довольно простая конструкция, они реже ломаются, отличаются лёгким монтажом и бюджетной стоимостью.
Конструкция с закрытой горелкой зависима от электроэнергии, из-за чего увеличиваются расходы на обеспечение дома. При этом агрегаты не нуждаются в установке дымоотвода, оборудованы вентилятором, отличаются безопасностью. Воздух проходит по коаксиальному дымоходу, состоящему из двух вставленных друг в друга труб. Такая конструкция обеспечивает полную автономность работы камеры. Вывод труб наружу или организация отдельного помещения выбираются на усмотрение владельца частного дома.
Конвекционные и конденсационные газовые котлы
Конвекционные приборы — это традиционные модели с простой конструкцией, широким модельным рядом и доступной ценой. Они нагревают теплоноситель за счёт тепла, выделяемого при сжигании газа. Его часть остаётся незадействованной и уходит вместе с дымом. КПД приборов составляет около 92%.
Конденсационные устройства — усовершенствованные модели, которые используют как теплоту, выделяемую при сгорании топлива, так и энергию водяного пара, образующуюся при его охлаждении. Это происходит за счёт установленного в оборудовании дополнительного теплообменника. На нём оседает конденсат из отходящих дымовых газов, при этом выделяется дополнительное тепло. КПД устройств достигает 110%.
Конденсационные газовые котлы слишком энергоэффективны при соотношении подающей и обратной температур — 50°C к 30°C. Такой режим хорошо выбирать для частных домов с отоплением системы «тёплый пол». В остальных случаях лучше использовать конвекционные приборы.
Схема отопления
Перед подключением газового котла отопления следует подвести к месту установки газовые трубы от магистрали. Данные работы, как и подключение котла, выполняют исключительно работники газового хозяйства. Все остальные работы допускаются для самостоятельного исполнения. Потребуется еще подвести линию прямой и обратной подачи теплоносителя контуров отопления, установить расширительный бак, если его нет в составе котла.
Выбор сечения дымохода, классического или коаксиального, осуществляется исключительно по указаниям производителя. В инструкции к выбранной модели всегда указывается площадь сечения дымоотводящей системы. Для дымохода к котлу с атмосферной горелкой и открытой камерой сгорания указывается также оптимальная высота для создания необходимой тяги. Ниже этого предела опускать оголовок трубы не следует. Верхним ограничением служит конструкция самого дома. Труба должна быть выше конька крыши, в противном случае повышается риск опрокидывания тяги, когда продукты горения будут поступать внутрь помещения.
Для котлов с надувной горелкой и закрытой камерой сгорания указывается допустимая длина коаксиального дымохода. Чем меньше протяженность труб, тем лучше, в идеале трубу выводят через стенку непосредственно возле котла, если в инструкции не указан еще и минимальный размер дымохода.
Схема отопления с двухконтурным газовым котлом
Типы газовых котлов
После того как подача газа в дом обеспечена и разрешительные документы на его использование получены, можно заняться выбором котла. Современное производство таких устройств представлено в большом ассортименте.
Газовые котлы для домашнего пользования делятся на три основные категории:
- по способу монтажа: напольные, настенные;
- по нагреву жидкости: двухконтурные, одноконтурные;
- по способу отвода продукта горения: дымоходные, турбированные.
Напольный газовый котел
Если все изначальные модели котлов были напольного типа, то настенные образцы появились относительно недавно и представляют собой газовую котельную в миниатюре. Горелка, теплообменник, расширительный бачок, насосы циркуляции, термометр, манометр, а также система, обеспечивающая безопасность, – все расположено в корпусе компактно и рационально. Вес и стоимость таких котлов бывает разной, но преимущества, которые они дают, намного ценнее. Освобождая пространство в помещениях, они гармонично вписываются в интерьер.
Конструкция настенного газового котла
Какие способы отопления частного дома существуют
- Некоторые дачники до сих пор используют печи или камины. Однако для этого нужно скачала закупить дров, приготовить их на зиму, а затем регулярно топить печь, чтобы температура в доме не успевала опускаться до некомфортных значений. Это отнимает много времени и сил, а прогретый с вечера дом за ночь снова остывает.
- Твердотопливные котлы – более современный аналог привычной печки. Для их работы также нужны пеллеты, которые где-то нужно складывать и хранить. Поддерживать огонь в котле снова нужно своими силами.
- Электрическое отопление считается самым дорогим. Потребление электроэнергии для обогрева приводит к большим счетам за электричество. А при отключении света дом окажется не только без работающих электроприборов, но и без тепла.
- Жидкотопливный котел заправляется соляркой, которую нужно где-то хранить. Топливо источает неприятный запах, поэтому помещение придется регулярно проветривать. Еще один минус – довольно сильный шум во время работы.
Читать
Конденсационный или обычный котел?
Обычные котлы, которых большинство на рынке, сжигают топливо, и при этом не используют скрытую его теплоту: продукты сгорания вместе с теплым водяным паром просто уходят в дымоход и выветриваются. Но всю эту теплоту можно отбирать и использовать в системе отопления, что и реализовано в конденсационных котлах. В таких устройствах отходящие газы охлаждаются, а КПД всего котла растет и иногда достигает более 100%. Это может выглядеть странно, но следует из простых расчетов по утвержденным методикам, которые принимались еще тогда, когда конденсационных агрегатов еще не было. Величина этого показателя объясняется тем, что один и тот же ресурс используется фактически дважды для получения теплоты. Если не вдаваться в подробности, то можно сказать, что конденсационный котел примерно на 10-17% выгоднее, чем обычный, а значит, он будет использовать настолько же меньше газа, что является серьезной основой для экономии, особенно в зимний период, хоть изначально такие устрйотсва обойдутся дороже.
Гидравлическая группа
Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).
Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь
Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.
Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.
При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.
Многотопливные универсальные котлы
Комбинированные аппараты работают на нескольких видах топлива. Практически во всех моделях используется жидкое горючее, к которому добавлено электричество, твердое топливо или газ. Такая комбинация позволяет экономить электроэнергию – электричество используется только для поддержания температуры, а основным источником тепла служат дрова, солярка или газ.
Такие котлоагрегаты непопулярны из-за сложности и дороговизны обслуживания. Останавливает покупателей необходимость иметь несколько видов горючего, а в некоторых моделях – менять горелки и форсунки при переходе на другой источник отопления.
Материалы изготовления
Самые дорогие котлы — те, в которых теплообменники из чугуна. Это связано с тем, что чугунные компоненты служат дольше и устойчивы к коррозии и термическим напряжениям. Высоко ценятся теплообменники из нержавеющей стали и меди, обработанные ингибирующим составом. Дешевле обходятся модели котлов с компонентами, изготовленными из алюминия.
Материал для котла должен быть максимально устойчив к появлению трещин, ржавчины. Срок службы качественных теплообменников — не менее 20—30 лет. Чугунные компоненты котла обладают особой кристаллической структурой для обеспечения однородности тепловых потоков.
