Устройство и характеристики газовых котлов Daewoo

Как устроена система отопления

Как уже было сказано, современные системы отопления – это технологически сложно составленные системы. И пользователь прежде, чем браться самостоятельно за ремонт, должен иметь представление об их устройстве.

Обычно весь процесс контроля работы установки, которая отапливает дом, осуществляется с помощью встроенного автоматического оборудования. Все системы котла взаимодействуют в комплексе, и с ними стоит ознакомиться довольно подробно

В группе, которая отвечает за безопасность, к основным элементам относятся следующие приборы:

1. датчик, который отвечает за регулировку тяги. Он может выдерживать до 750 С. С помощью такого элемента есть возможность следить за общим состояние дымохода. Если происходят сбои при нормальном функционировании, то температура сразу же начинает повышаться, и датчик подает сигнал. Если его нет в комплекте, то дополнительно стоит приобрести еще один датчик, показывающий загазованность в помещении;
2. такой элемент, как моностат, помогает защитить турбированную газовую установку от такой неприятности, как недостаточное отведение продуктов, которые остались после горения. Такое случается, если сильно засорена решетка теплообменника или есть проблемы в дымоходе;
3. термостат «предельный» монтируется для того, чтобы можно было контролировать колебания температуры непосредственно теплоносителя;
4. с помощью электрода осуществляется контроль работы пламени; если вода начинает перекипать, то вся установка приостанавливает свою работу;
5. контроль давления внутри системы осуществляется через подрывной клапан. Если растет выше максимальной отметки давление, то по частям сбрасывается излишняя жидкость теплоносителя.

Востребованные модели газовых котлов Дэу

Рассмотрим популярные модели корейских газовых котлов Дэу, отзывы на которые набирают большее количество положительных характеристик.

DGB 160 MSC

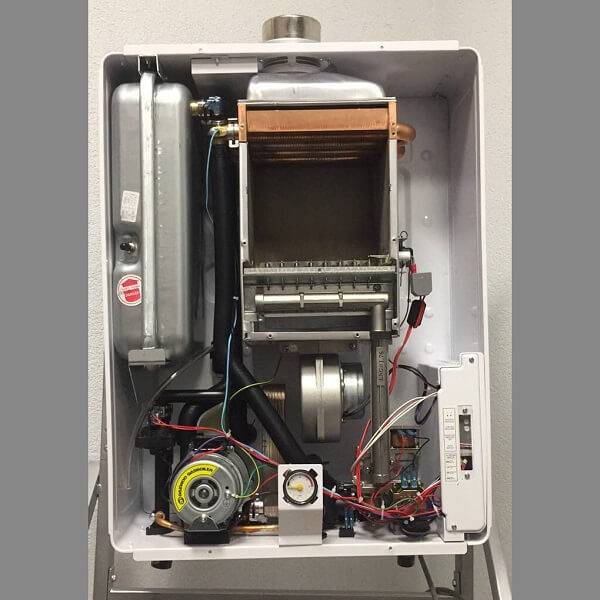

Двухконтурный газовый котел Daewoo DGB-160 MSC

Зависимый от электричества агрегат, который предназначен для обогрева большинства квартир российской территории. Устанавливается он на стене, отапливает помещения и подготавливает воду для бытовых нужд (двухконтурный). Вес составляет 27 кг.

Чтобы котёл функционировал стабильно и экономично, требуется качественная установка и правильная эксплуатация системы управления. Имеет усовершенствованную систему безопасности. Специалисты компании стабилизировали систему топливной подачи.

Коэффициент полезного действия котла Daewoo DGB 160 MSC равен 91 %. Агрегат с закрытой топочной камерой, с автоматическим поджигом. Кроме этого покупателю доступны следующие турбированные аналоги.

Модель	Характеристики
DGB-130 MSC	Газовый котёл Daewoo DGB 130 MSC имеет мощность 15,1 кВт. Отапливает до 151 м². Коэффициент полезного действия равен 91 %. Вес 27 кг.
DGB 200 MSC	Площадь обогрева агрегата 230 м². Тепловая производительность равна 23,3 кВт. Встроенная функция самодиагностики, антизамерзания и защиты от перегрева. Расширительный бачок газового котла Daewoo DGB 200 MSC на 6 литров. Вес конструкции равен 27 кг. Расход газа — 2,4 м³ /ч.
DGB 250 MSC	Площадь обогрева 290 м². Мощность равна 29,1 кВт. Вес 33 кг.
DGB 300 MSC	Тепловая производительность (макс/мин) 11,6-34,9 кВт. Вес агрегата — 38 кг. Рассчитан котёл на обогрев площади до 349 м².
DGB 400 MSC	Максимальная теплопроизводительность стремится к 46,5 кВт. Агрегат способен обогреть 465 м². Весит — 35 кг.

https://youtube.com/watch?v=LX0V82bc6_8

Altoen Daewoo 110 MCF

Этот газовый котёл Daewoo DGB является атмосферным, настенным. Имеет электронное управление, поддерживающее необходимый градус в помещении. Агрегат имеет два контура, поэтому обогревает площадь и подогревает жидкость. Практически бесшумен. Имеет теплообменник из меди. Вес составляет 29 кг. Корпус выкрашен в белый цвет. Коэффициент полезного действия данного корейского газового агрегата стремится к 91 % при мощности 12,8 кВт.

Атмосферный газовый двухконтурный котел Daewoo DGB — 110 MCF 12,8 кВт

Котёл имеет открытую топочную камеру и требует оборудования котельной. Оптимальным вариантом будет его установка в частном доме. Дэу может предложить покупателю такие агрегаты, которые отличаются мощностью (см.таблицу).

Модель	Характеристики
130 MCF	Это газовый котёл Дэу 130 MCF на 15 000 Вт. Имеет вес 29 кг и аналогичные характеристики, как у модели 110 MCF.
160 MCF	Вес котла 29 кг. Мощность 18 600 Вт.
200 MCF	Модель на 23 300 Вт. Весит 35 кг.

DWB-201 GOM (Turbo)

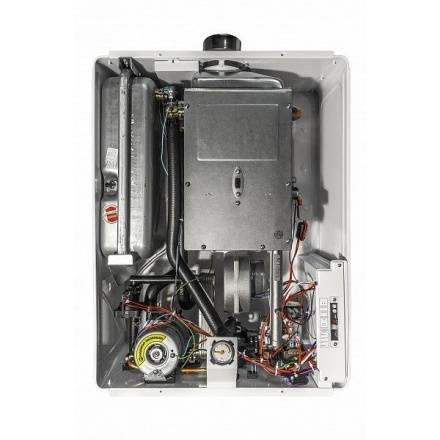

Настенный газовый двухконтурный котел Daewoo DWB 201 GOM Turbo

Газовые агрегаты этой модели отапливают большие по площади дома и помещения, в отличие от предыдущих моделей. Техника имеет высокую мощность в 23,3 квт и без труда отапливает 250 м². Котёл настенный, с расширительным бачком на 8 литров. Вес составляет 28 кг.

Дымоход для работы не требуется. Отличается от классических моделей турбированного типа нижним размещением турбины. Розжиг электронный.

Daewoo DGB 100 MSC

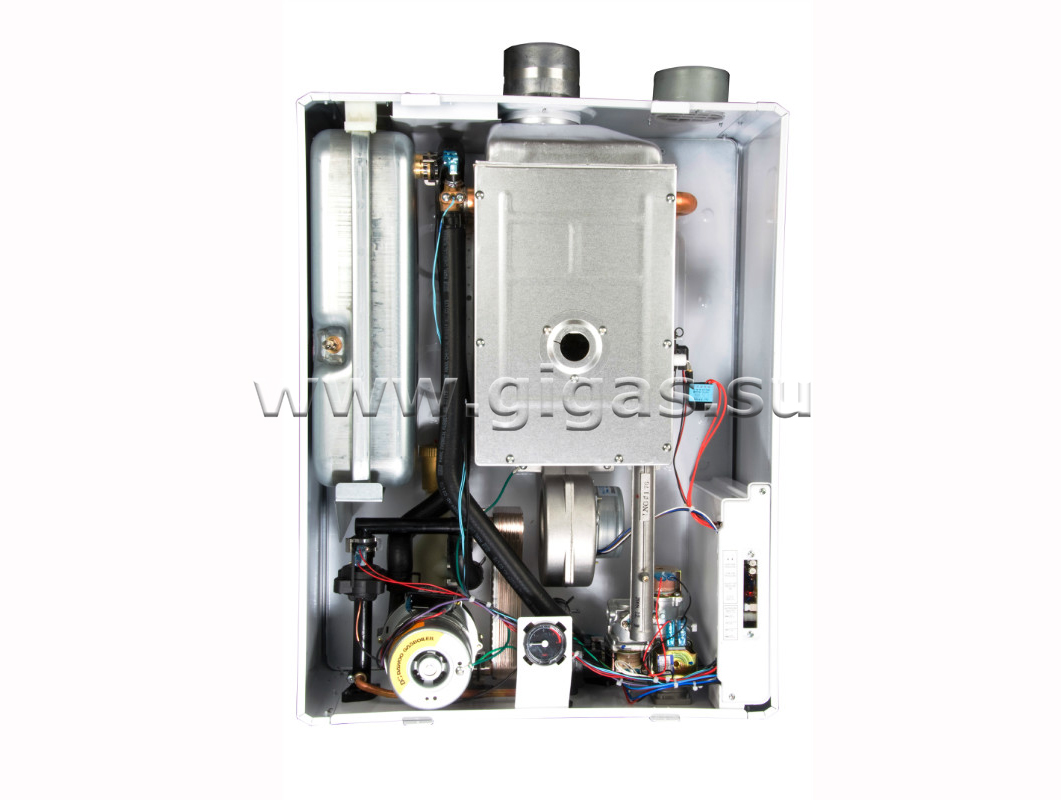

Газовый двухконтурный котел Daewoo DGB MSC

Популярностью пользуется двухконтурный котёл Daewoo DGB 100 MSC с закрытой камерой сгорания. Его мощность равна 11,6 кВт, отапливает агрегат площадь в 130 м². Коэффициент полезного действия равен 91 %. Максимальная температура нагрева горячей воды 40 °C, а производительность 6.7 л/мин. Вес 26 кг. Газовый котёл Дэу ДГБ 100 – отличный вариант для отопления дома и подготовки воды для бытовых нужд.

Обзор лучших моделей

Самой популярной моделью из линейки этого бренда у российских покупателей является котел Daewoo DGB 100 MCF.

Основные технические характеристики:

1. Рабочая мощность – 10 кВт, достаточно для отопления индивидуального жилого дома площадью до 100 м2.
2. Закрытая камера сгорания с турбинированной системой удаления дымовых газов, препятствует выходу угарных газов в помещение котельной.
3. Розжиг котла электронным запальником, который не только запускает котел ДЭУ в работу, но и контролирует качество процесса горения во время эксплуатации. Электронное управление горелкой принимает участие в системе автоматизации и контроля безопасности, а также регулировки работы котла в зависимости от температуры наружного воздуха и установленных параметров теплоносителя.
4. Для повышения долговечности работы котельного оборудования трубная система теплообменников котлов Daewoo выполнена из меди.
5. Сетевой контур оборудован встроенной системой форсированной циркуляции, позволяющей работать с низким давлением газа в магистрали или слабым напором водопроводной воды.
6. Компьютеризированный блок управления позволяет выполнить настройки основных параметров и хорошо интегрируется в систему «Умный дом».
7. Стоимость, 29900 руб.

Следующий типоразмер – энергонезависимый конденсационный котел Daewoo DGB 160, который обеспечивает высокий уровень теплоснабжения индивидуальных домов повышенной площади.

Технические данные:

1. Максимальная отопительная нагрузка -18.8 кВт.
2. Максимальная нагрузка в режиме нагрева горячей воды – 23.3 кВт.
3. Максимальная отапливаемая площадь объекта топления – 160 м².
4. Эффективность котла в рабочем режиме, КПД – 90.3%.
5. Количество контуров — два.
6. Камера сгорания — закрытая.

Интересная атмосферная навесная модель DGB 200 MCF обеспечивает теплом и горячей водой тепловые объекты с площадью нагрева до 110 м2.

Технические данные:

1. Система открытая, двухконтурная для отопления и ГВС.
2. Малошумный, малогабаритный весом 33 кг.
3. Теплообменник выполнен из меди.
4. КПД – 92.0 %.
5. Мощность – 23.3 кВт.
6. Площадь обогрева – 186 м2.
7. Стоимость — 34590 руб.

Поскольку агрегат с открытой топкой и работает при естественной циркуляции, его устанавливают в отдельном помещении с температурой внутреннего воздуха выше +7 С, иначе котел будет работать только на самообогрев.

Принцип работы конденсационного котла Daewoo DGB 200 MCF:

1. Электронный розжиг газовой форсунки.
2. При сжигании газа его водородное содержимого превращается в водяной пар. Конденсационное устройство котла способно превратить образовавший пар в жидкость при этом извлекая дополнительное тепло и повышая экономичность паросилового цикла.
3. Инфракрасный датчик агрегата контролирует процесс горения в топке, устанавливая по цвету пламени оптимальные условия сжигания в соотношении «топливо-воздух», что приводит к значительной экономии газа. Система работает на двух видах топлива: природный и сжиженный газ.
4. Вода циркуляционным насосом подается в два контура нагрева: отопления и ГВС, где нагревается и поступает потребителям.
5. Пульт управления контролирует режим работы котлоагрегата. Клапан-отсекатель отключает подачу газа в котлы отопления, при достижении аварийных значений по температуре и давлению теплоносителя, процесс сопровождается подачей звуковой сигнализации, при этом рабочие режимные параметры сохраняются.
6. Система диагностики выведет код ошибки на экран, чтобы обслуживающий персонал мог принять меры к устранению режимного сбоя.

Завершает модельный ряд этого типа агрегатов, котел Daewoo 400, который по принципу действия не отличается от предыдущего котла, но способен отопить 500 м2 площади и имеет уникальную автоматику горения японского производства «EN-US», стоимость модели – 53200 руб.

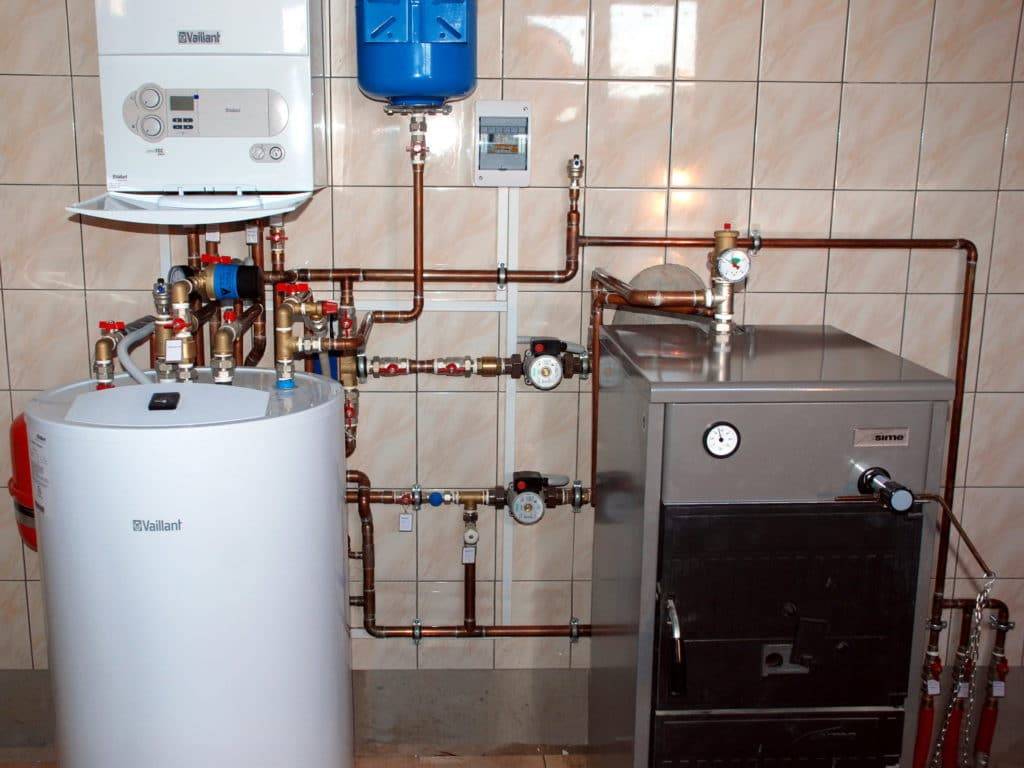

Комбинированный бойлер

Комбинированная установка

В местах, где подача газа может временно прекращаться или при наличии, к примеру, твердотопливного котла отопления – хорошие результаты показывает комбинированная нагревательная установка. Она состоит из двух контуров:

• газовый бойлер прямого нагрева, задача которого – обеспечить температуру воды при ее интенсивном отборе;
• бойлер косвенного нагрева, источником тепла которого является подаваемая основным отопительным котлом жидкость или выхлопные газы, образованные при его работе.

Комбинированные системы нагрева показывают значительную экономию денежных средств. Их рационально использовать при наличии достаточного запаса мощности котла отопительной системы. При значительной емкости они способны обеспечить потребности большой семьи в горячей воде даже без запуска контура прямого нагрева. Также, при прекращении подачи газа, комбинированный бойлер будет выполнять свои функции, используя энергетику отопительной системы.

Коды ошибок газовых котлов Daewoo: причины неисправностей и что делать для их устранения

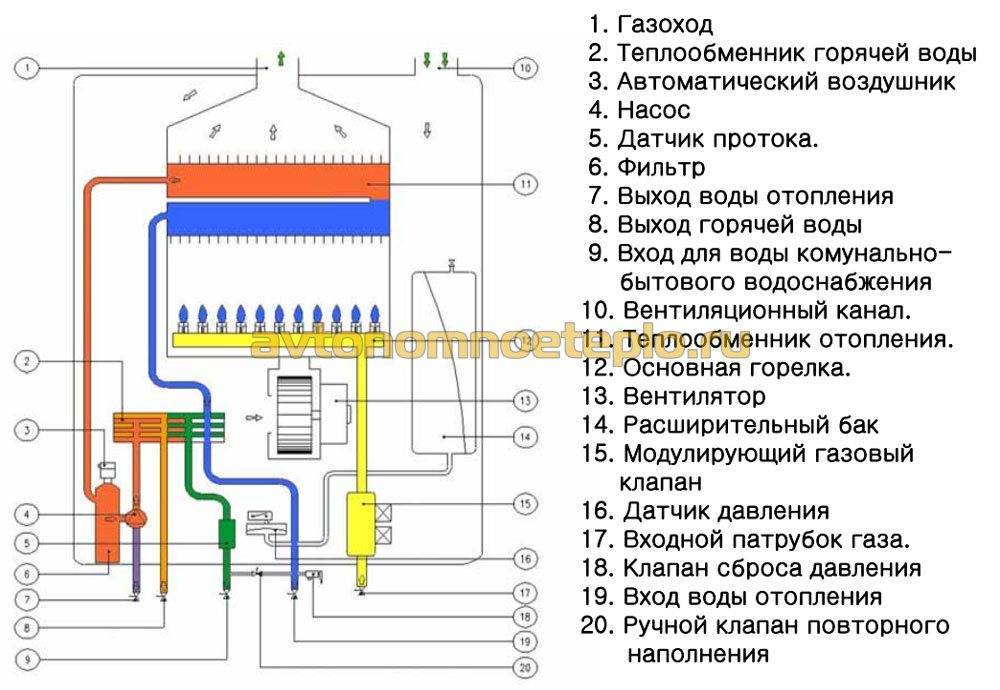

Устройство и принцип работы котлов Daewoo

Газовые котлы Daewoo Gasboiler выпускаются в двух вариантах – турбированные с камерой сгорания закрытого типа и атмосферные с камерой сгорания открытого типа. Обе серии двухконтурные, обеспечивающие и обогрев помещения, и чистую горячую воду для бытовых нужд.

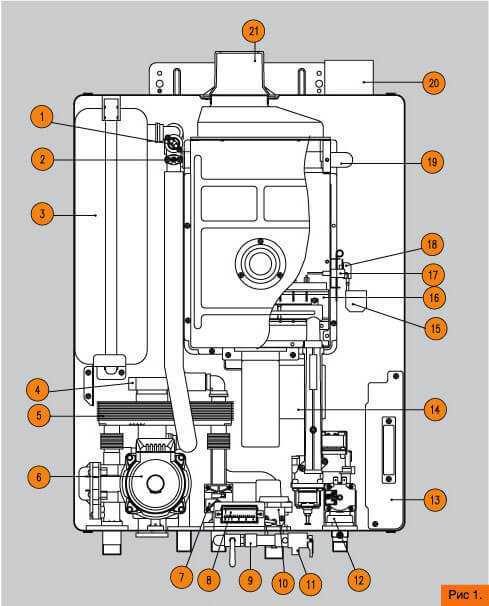

В турбированных моделях сверху по центру располагается труба, через которую выходят продукты сгорания, а справа труба, через которую в топку поступает кислород. Они могут выводиться на два обычных дымохода, или присоединяться к одному коаксиальному.

В верхней части установлен главный теплообменник, где происходит передача тепла от сгорания газа к теплоносителю в систему отопления. Он содержит несколько слоев. Горячая и холодная вода течет в раздельных слоях в разном направлении.

Под ним находится основная горелка с десятью ребрами (например, в модели Деу 130) или 15 ребрами, в зависимости от мощности аппарата. Под горелкой находится вентилятор с датчиком вращения, который подает кислород для горения из атмосферы и выводит продукты сгорания из топки.

Чуть ниже в левой части настенного котла Дэу Гасбойлер стоит теплообменник горячей воды, спаянный из нескольких пластин. Над ним расширительный бак, снизу насос циркуляции. Он вращается в разные стороны, в зависимости от направления переключается между системами горячего водоснабжения и отопления. Справа прикреплена электронная печатная плата.

В комплекте поставляется комнатный пульт управления, оснащенный экраном. С помощью него можно менять температуру и устанавливать режим работы оборудования.

Основные коды ошибок

е1

Ошибка e1 указывает на то, что в системе отопления недостаточное количество теплоносителя. Для устранения проверьте в первую очередь, не перекрыта ли подача воды. Далее смотрится исправность главной платы, труб холодной воды и переключателя давления. Возможно также, что причина неисправности аппарата в выходе из строя клапана ручного залива воды.

е2

Ошибка e2 означает неполное сгорание газа в отопительном котле. Причина в плохой тяге из-за засорения труб дымохода иди воздуховода. Следует осмотреть их и почистить.

е3

Ошибка e3 показывает сигнал «Кипение». Устройство выдает ошибку, если подаваемая на нагревание вода имеет температуру выше 98 градусов на протяжении пяти секунд и более.

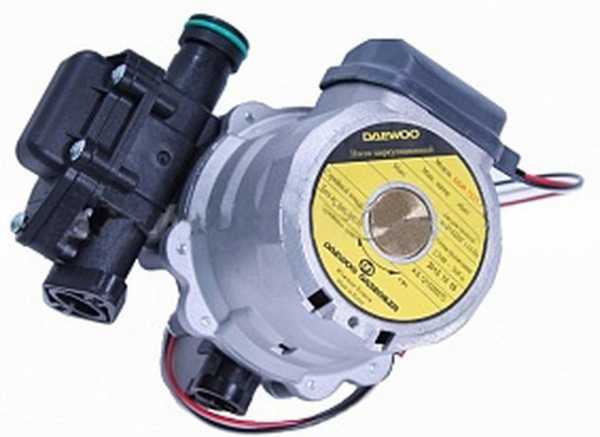

Циркуляционный насос котлов Daewoo

Проблема может быть в насосе, главной электронной печатной плате, а также датчике температуры. При необходимости проводится замена датчика на новый экземпляр. Осматриваются и очищаются грязевые фильтры.

е4

Ошибка e4 значит, что сработал датчик контроля вывода отработанных газов. Измеряется сила тяги и осматривается дымоход на наличие засоров.

е5

Ошибка e5 выводится при чрезмерно высоком напряжении в зажигании. Необходимо проверить работоспособность печатной платы. Вольтметром надо померить напряжение между контактами инфракрасного датчика CN05, оно должно равняться 5 вольтам. Если нужно, датчик заменяется.

е7

Ошибка e7 появляется при ошибке связи, если контакт между котлом и пультом управления прерывается дольше, чем на 1 минуту. Проверяется соединения связи в комнатнм пульте, если они исправны, ищут поломку в управляющей плате и определяются что делать дальше.

ес

Ошибка ec указывает, что неверно выставлена мощность ДИП переключателей. Выставьте правильную комбинацию, сверив ее с таблицей, находящейся возле них. Также причиной может стать нестабильное напряжение в электросети. В этом случае рекомендуется установить дополнительно стабилизатор.

Стабилизатор для газовых котлов

u0

Ошибка u0 (uo) означает, что датчик контроля пламени его не видит. Нужно увеличить уровень пламени в горелке или заменить датчик контроля на исправный.

Другие неисправности

Во время эксплуатации котла Daewoo коды ошибок не всегда могут помочь при неисправностях.

Могут возникать следующие проблемы:

• Не работают кнопки включения комнатного пульта при подключенном шнуре питания. Следует померить напряжение на сигнальном конце пульта и на голубых клеммах CN Оно должно равняться 12 вольтам. Решением будет замена дефектных элементов управления и настройка терминального блока.
• При выявлении перегрева осматривается, корректно ли работает циркуляционный насос, проверяется величина давления в нагревательной трубе и чистота распределительной трубки.
• Если произошел отказ насоса по проверке, меряется сетевое напряжение между двумя черно белыми и бело черными клеммами на насосе CN
• Когда не происходит зажигание, осматривается состояние фиксации и работа пульта управления. Также проверяется работа главной платы. Диагностические точки для этого указаны в специальной таблице в инструкции по эксплуатации.

Рекомендации по дымоходу для напольных и настенных котлов

Максимально подходящий материал для изготовления дымохода газового котла — нержавеющая сталь. В конструкции готового дымохода должны присутствовать прочистные люки. Так же необходимо предусмотреть отвод конденсата. В нижнем отсеке дымохода необходимо устроить специальный карман для отложений.

При установке дымохода следует провести теплоизоляцию его конструкции. Все материалы нужно обязательно оградить от воздействий влаги. Особенно опасно для хорошей тяги — наличие конденсата в дымоходе. Поэтому следует проводить тщательную паро, водо, теплоизоляцию конструкции.

По высоте дымоход должен быть не менее пяти метров (для открытой камеры сгорания). Тогда тяга будет соответствовать требуемым параметрам. Монтировать конструкцию следует в приемную тарелку уловителя испарений. Учитывайте — располагаться дымоход должен выше выходного патрубка котла на 2-3 сантиметра.

Следуя рекомендациям при установке дымохода, можно добиться хорошей тяги даже в пасмурную, дождливую и ветреную погоду. Что автоматически ведет к более полному сгоранию газа в котле и значит большей теплоотдаче.

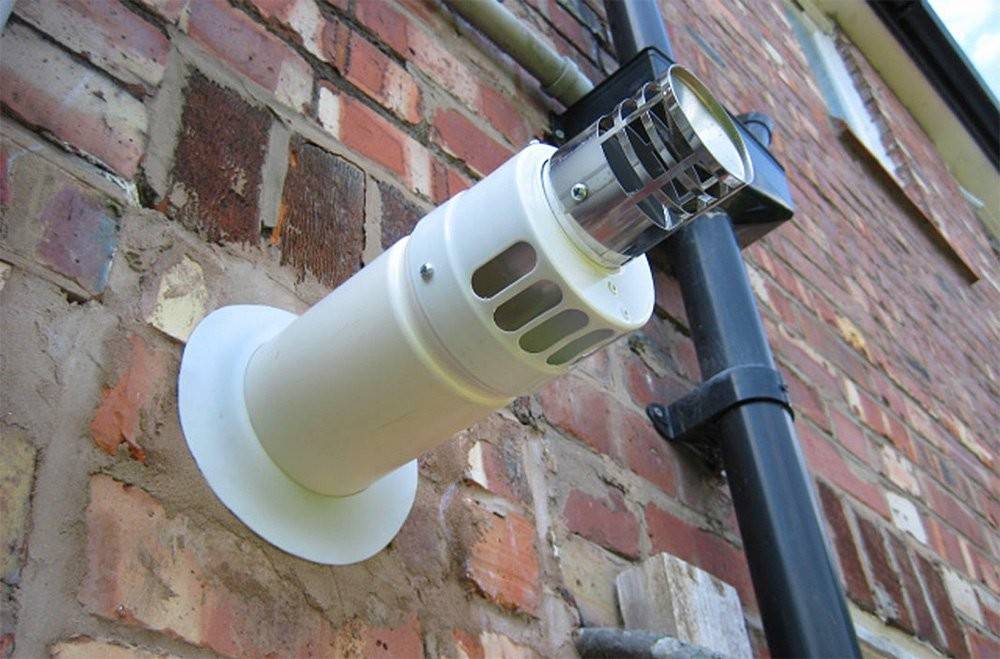

Коаксиальные дымоходы к котлам с закрытой камерой по инструкции можно выводить с небольшим уклоном в сторону улицы. Максимальная длина такого дымохода не должна превышать 5 метров.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Вопрос-ответ:

Как выбрать газовый котел Daewoo?

При выборе газового котла Daewoo необходимо обратить внимание на такие параметры, как мощность, эффективность, габариты, наличие дополнительных функций и возможности подключения к смарт-устройствам. Также рекомендуется ознакомиться с отзывами пользователей и обратиться к специалистам для получения подробной консультации

Как произвести установку газового котла Daewoo?

Установка газового котла Daewoo должна производиться профессионалами, имеющими соответствующую лицензию. Необходимо следовать инструкции производителя, правилам техники безопасности и соблюдать все нормы и требования, предъявляемые к установке газовых приборов.

Какие преимущества имеет газовый котел Daewoo перед другими моделями?

Газовый котел Daewoo отличается высокой эффективностью, надежностью, длительным сроком службы и удобством использования. Он также имеет современный дизайн и может быть управляем с помощью смарт-устройств, что облегчает его эксплуатацию. Кроме того, газовый котел Daewoo отличается от других моделей доступной ценой.

Как производить обслуживание газового котла Daewoo?

Обслуживание газового котла Daewoo включает в себя регулярную чистку, проверку исправности газовой арматуры, контроль давления в системе, а также проведение технического обслуживания профессионалами. Также рекомендуется прочитать инструкцию по эксплуатации для более подробной информации.

function renderfloorAd() {

window.yaContextCb.push(()=>{

Ya.Context.AdvManager.render({

“blockId”: “R-A-3666208-2”,

“type”: “floorAd”,

“platform”: “touch”

})

})

}

// Первоначальный рендеринг блока при загрузке страницы

renderfloorAd();

// Обновление рекламного блока каждые 35 секунд

setInterval(() => {

renderfloorAd();

}, 35000);

Атмосферные котлы Daewoo

Линейка представлена четырьмя позициями, мощностью от 12,8 до 23,3 кВт. По техническим характеристикам атмосферные котлы ДЭУ не отличаются от турбированных. Исключение только в потребляемой электроэнергии – нет вентилятора для коаксиального дымохода. При этом принцип работы у них несколько отличается. Главным образом из-за конструкции камеры горения. У атмосферных котлов она негермет ичная. Соответственно, воздух для поддержания пламени поступает прямо из помещения, где установлен нагреватель.

Чтобы эксплуатация оборудования была безопасной, нужно предусмотреть постоянный приток свежего воздуха в помещение. Это можно сделать по старинке, проветрив помещение, а можно установить рекуператор воздуха.

Помните, дымоход – это один из ключевых элементов в системе отопления (см. Устройство и подключение дымохода для газового котла). Неправильный монтаж или недостаточное утепление может привести к тому, что появятся такие нежелательные последствия, как:

• отсутствие тяги;
• появление обратной тяги – попадание угарного газа в помещение смертельно опасно;
• появление конденсата, который разъедает дымоход.

В атмосферных котлах ДЭУ неисправности случаются реже, чем у турбированных. Тут работает принцип: чем меньше конструктивных элементов, тем ниже вероятность поломки. В этом плане отсутствие вентилятора для циркуляции можно расценивать как преимущество.

Ремонт и эксплуатация

Если потребителю важна долгая и качественная эксплуатация газового котла, очень важно при сборке и дальнейшем ремонте оборудования использовать только оригинальные запчасти и комплектующие от проверенных поставщиков. Очень важно доверить первоначальную установку котла специалистам, ведь они изначально смогут выявить все неисправности оборудования, если таковые имеются. Наиболее часто, устанавливая такого рода оборудование в домашних условиях, многие клиенты не замечают технические неисправности, что в дальнейшем приводит к серьезным финансовым потерям и даже полной замене оборудования

Наиболее часто, устанавливая такого рода оборудование в домашних условиях, многие клиенты не замечают технические неисправности, что в дальнейшем приводит к серьезным финансовым потерям и даже полной замене оборудования

Наиболее часто, устанавливая такого рода оборудование в домашних условиях, многие клиенты не замечают технические неисправности, что в дальнейшем приводит к серьезным финансовым потерям и даже полной замене оборудования

Очень важно доверить первоначальную установку котла специалистам, ведь они изначально смогут выявить все неисправности оборудования, если таковые имеются. Наиболее часто, устанавливая такого рода оборудование в домашних условиях, многие клиенты не замечают технические неисправности, что в дальнейшем приводит к серьезным финансовым потерям и даже полной замене оборудования. Ремонт котла в домашних условиях – дело нелегкое, особенно если нет специальных навыков и опыта

Ремонт котла в домашних условиях – дело нелегкое, особенно если нет специальных навыков и опыта

Чаще всего рекомендуется пользоваться услугами специалистов, которые не первый год занимаются монтажом и ремонтом такого рода газовой продукции

Ремонт котла в домашних условиях – дело нелегкое, особенно если нет специальных навыков и опыта. Чаще всего рекомендуется пользоваться услугами специалистов, которые не первый год занимаются монтажом и ремонтом такого рода газовой продукции

Если же ремонт хочется произвести самостоятельно, то, в первую очередь, очень важно изучить всю инструкцию по сборке той или иной модели котла, его технические характеристики и все документы, которые идут в комплекте с той или иной моделью

Для более легкой эксплуатации не менее важно знать основные коды ошибок, которые могут высветиться на газовом котле и пульте управления. Эти коды позволяют быстрее определить, в чем состоит проблема с котлом. К ним наиболее часто относятся:

К ним наиболее часто относятся:

К ним наиболее часто относятся:

«Е0» высвечивается тогда, когда неисправность связана с датчиком комнатной температуры. Чаще всего такая проблема возникает из-за неисправности самого датчика или же при нарушении контактов. Для самостоятельного решения проблемы следует проверить датчик температуры на пульте управления. В качестве основной меры для решения проблемы используется полная замена элемента.

Комбинацию «Е1» можно увидеть при вероятной потере давления в системе отопления. Чаще всего связано это с какой-либо утечкой в системе или же непосредственно в самом котле. Для решения данной проблемы, в первую очередь, приходится искать возможные утечки, восстанавливая при этом давление.

Если на котле горит «Е2», скорее всего, забит дымоход или же воздуховод

Для устранения проблемы очень важно проверить состояние данных труб и каналов. При перегревании теплоносителя загорится комбинация «Е3»

Проблема возникает в том случае, если в теплоносителе плохая циркуляция

Проблема возникает в том случае, если в теплоносителе плохая циркуляция

Для устранения такого рода неполадки важно проверить краны, состояние грязевого фильтра и циркуляционного насоса. Только после выявления поломки следует искать подходящую деталь для замены

Если забился дымоход, то горит «Е4»

Если забился дымоход, то горит «Е4».

Однако, как показывает опыт эксплуатации этих изделий, они отличаются повышенными требованиями к правильному проведению подготовительных работ и осуществлению первого запуска котла отопления.

Серия газовых котлов Daewoo

Daewoo – один из известнейших корейских конгломератов, прекративший свое существование в 1999 году. Многие подразделения концерна получили самостоятельность или влились в структуру других фирм.

Сейчас в Южной Корее существует две компании, которые ранее имели отношение к корпорации и производят газовые котлы:

• Altoen Daewoo Co., Ltd (до 2017 года – Daewoo Gasboiler Co., Ltd). Сейчас производственные мощности расположены в г. Донгтан.
• Daewoo Electronics Co., выпускающая газовое оборудование на заводах компании KD Navien.

Комплектующие для котлов обеих компаний изготовлены в Южной Корее и Японии, а сборка проводится в автоматизированном режиме.

Компания Altoen Daewoo Co., Ltd не стала переносить производственные мощности на китайские промышленные кластеры, чтобы не терять возможности постоянного контроля качества выпускаемой продукции

В России представлены следующие линейки газовых котлов компании Altoen Daewoo Co. Ltd:

• DGB MCF. Котлы с открытой камерой сгорания.
• DGB MSC. Котлы с закрытой камерой сгорания.
• DGB MES. Котлы конденсационного типа с закрытой камерой сгорания. У моделей этой линейки присутствует недельный программатор работы, автономный пульт управления, а также упрощено подключение дымохода.

Все модели перечисленных линеек являются настенными, двухконтурными, то есть рассчитаны на отопление и горячее водоснабжение.

Модели серии DGB снабжены информативным дисплеем, на котором отображается код ошибки, если произошла неполадка или сработала встроенная система автоматической диагностики

У компании Daewoo Electronics Co. существует две линейки газовых котлов: настенного размещения “DWB” и напольного – “KDB”. Они имеют свои особенности, в том числе и коды ошибок, отличающиеся от моделей конкурента. Однако эти котлы в России не получили широкого распространения.

Поэтому в статье будут приведены только коды ошибок газовых котлов компании Altoen Daewoo Co., Ltd.
