Разновидности и назначение электромагнитных клапанов для газа

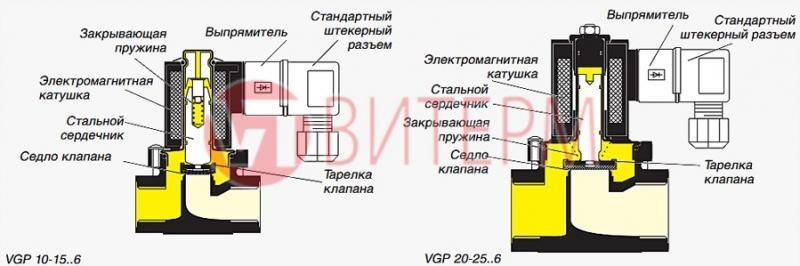

Устройство газовых электромагнитных клапанов

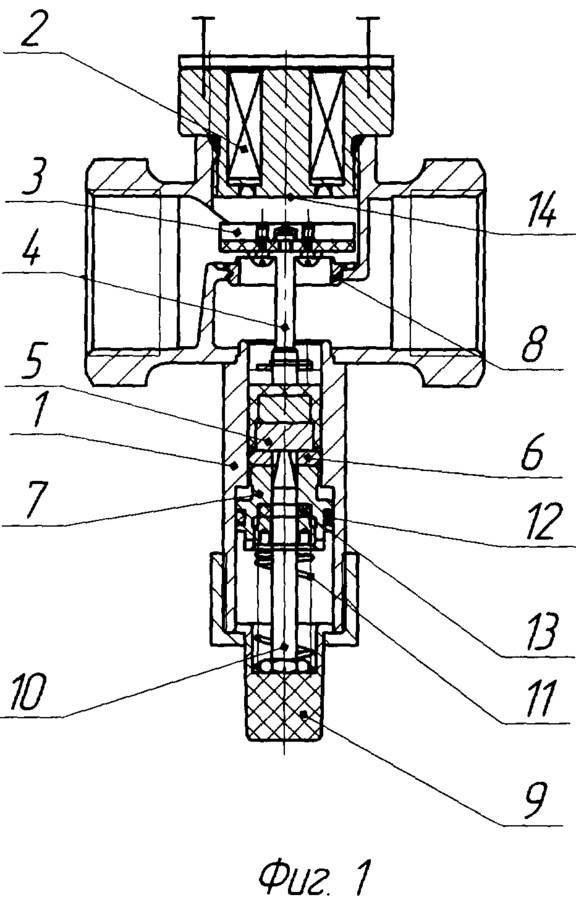

Газовые клапаны электромагнитного типа состоят из электрической и механической частей. С помощью электрической происходит управление системой, механическая является исполнительным элементом. Вся схема устройства расположена в корпусе. Основными рабочими компонентами являются так называемое седло и затвор. Седло представляет собой отверстие, сквозь которое проходит поток газа и которое перекрывается затвором. Последний имеет исполнение наподобие тарелки либо поршня. Затвор крепится на стержень, который является частью электромагнитной системы.

Электромагнитная система представляет собой катушку, внутри которой движется сердечник. Он связан со стержнем затвора. Сам электромагнит имеет свой корпус из пластика и расположен снаружи сверху корпуса клапана. Противодействие работе электромагнита создает возвратная пружина.

Электромагнитные газовые клапаны работают по следующему принципу. В исходном состоянии, когда на клеммах электромагнита отсутствует напряжение питания, возвратная пружина удерживает затвор в определенном положении. Это положение часто соответствует перекрытому каналу в клапане. Как только питание появилось, под действием магнитной силы сердечник затвора втягивается, преодолевая силу возвратной пружины, и затвор открывает канал. Некоторые клапаны приводятся в рабочее положение при помощи ручного взвода (открытия) затвора. С помощью силы тока, подаваемого на электромагнит, можно регулировать величину магнитного потока электромагнита. Таким образом управляют работой клапана, приоткрывая его не полностью, тем самым регулируя поток газа.

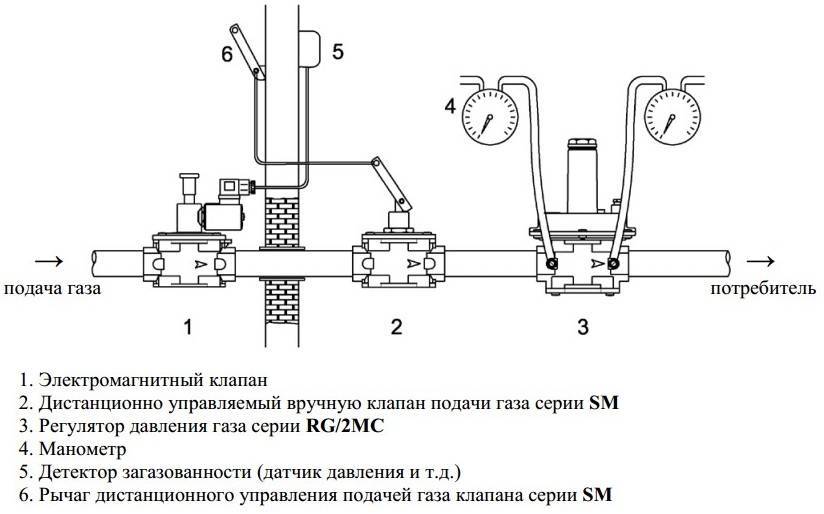

Система автоматического контроля и защиты от загазованности и утечки газа в доме, квартире

Опасные свойства газового топлива:

• способность газа образовывать с воздухом пожаро- взрывоопасные смеси;
• удушающая способность газа.

Компоненты газового топлива не оказывают сильного токсикологического действия на организм человека, но при концентрациях, снижающих объемную долю кислорода во вдыхаемом воздухе менее 16%, вызывают удушье.

При горении газа происходят реакции, при которых образуются вредные вещества, а так же продукты неполного сгорания.

Углерода оксид (угарный газ, СО) — образуется в результате неполного сгорания топлива. Газовый котел или водогрейная колонка могут стать источником угарного газа при неисправности тракта подачи воздуха для горения и удаления дымовых газов (недостаточной тяги в дымоходе).

Угарный газ обладает остронаправленным механизмом действия на организм человека вплоть до смертельного исхода. К тому же, газ не имеет цвета, вкуса и запаха, что увеличивает риск отравления. Признаки отравления: головная боль и головокружение; отмечается шум в ушах, одышка, учащённое сердцебиение, мерцание перед глазами, покраснение лица, общая слабость, тошнота, иногда рвота; в тяжёлых случаях судороги, потеря сознания, кома. Концентрация в воздухе более 0,1 % приводит к смерти в течение одного часа. Опыты на молодых крысах показали, что концентрация CO в воздухе 0,02 % замедляет их рост и снижает активность по сравнению с контрольной группой.

Сигнализатор загазованности — датчик утечки газа, обязательно ли ставить

С 2021 года строительные правила (пункт 6.5.7 СП 60.13330.2016) требуют в помещениях новых жилых домов и квартир, в которых расположены газовые котлы, водогрейные колонки, кухонные плиты и другое газовое оборудование, устанавливать сигнализаторы загазованности по метану и оксиду углерода.

Для уже построенных зданий это требование можно рассматривать как весьма полезную рекомендацию.

Сигнализатор загазованности по метану служит датчиком утечки бытового природного газа из газового оборудования. Сигнализатор по оксиду углерода срабатывает в случае нарушений в работе системы дымоотвода и поступления дымовых газов в помещение.

Датчики загазованности должны срабатывать при достижении концентрации газа в помещении, равной 10% НКПРП природного газа и содержании в воздухе СО более 20 мг/м3.

Сигнализаторы загазованности должны управлять быстродействующим запорным (отсечным) клапаном, установленным на вводе газа в помещение и отключающим отсекающим подачу газа по сигналу датчика загазованности.

Сигнализатор должен быть оснащен встроенной системой для подачи светозвукового сигнала при срабатывании, и/или включать автономный блок подачи сигнала — извещатель.

Установка сигнализаторов позволяет вовремя заметить утечку газа и нарушения в работе тракта дымоудаления котла, предотвратить пожар, взрыв, отравление людей в доме.

НКПРП и ВКПРП — это нижний (верхний) концентрационный предел распространения пламени — минимальная (максимальная) концентрация горючего вещества (газа, паров горючей жидкости) в однородной смеси с окислителем (воздух и др.) при котором возможно распространение пламени по смеси на любое расстояние от источника зажигания (открытое внешнее пламя, искровой разряд).

Если концентрация горючего вещества в смеси меньше нижнего предела распространения пламени, такая смесь гореть и взрываться не может, поскольку выделяющейся вблизи источника зажигания теплоты для подогрева смеси до температуры воспламенения недостаточно.

Если концентрация горючего вещества в смеси находится между нижним и верхним пределами распространения пламени, подожженная смесь воспламеняется и горит как вблизи источника зажигания, так и при удалении его. Такая смесь является взрывоопасной.

Если концентрация горючего вещества в смеси превышает верхний предел распространения пламени, то количества окислителя в смеси недостаточно для полного сгорания горючего вещества.

Область значений концентрации между НКПРП и ВКПРП в системе «горючий газ — окислитель», соответствующая способности смеси к воспламенению, образует область воспламенения.

Сигнализатор загазованности для сжиженного газа

В строительных правилах нет обязательных требований по установке сигнализаторов загазованности в помещениях при использовании сжиженного газа. Но сигнализаторы на сжиженный газ имеются в продаже и их установка несомненно снизит риски для вас и ваших близких.

Назначение и принцип работы устройства

Главный принцип и преимущество использования этого устройства — автоматизм. Конструкция клапана была задумана таким образом, чтобы перекрывать поток воды или другой жидкости/газа при изменении определенных параметров системы — температуры, давления, скорости и силы потока — без участия человека. Происходит это за счет электромагнитного поля в области действия сердечника (плунжера) клапана. При возникновении напряжения он опускается или поднимается, в зависимости от предусмотренных условий.

Рабочая энергия, приводящая в действие плунжер, возникает при движении электронов по медной обмотке катушки. Магнетизм, появляющийся при подаче импульса с внешнего устройства, преобразуется в поступательное движение, которое опускает плунжер. Последний перекрывает поток воды, позволяя избежать больших технологических потерь. Как только ситуация нормализуется, напряжение исчезает и плунжер поднимается, позволяя воде далее двигаться по трубам.

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

• Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
• Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

• Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
• Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность

Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов

Виды и отличия

Существует главное деление всех моделей электромагнитных вентилей на три группы:

• Нормально открытые (НО). Устройства этой группы при отключении напряжения остаются в открытом положении и обеспечивают свободное поступление газа.
• Нормально закрытые (НЗ). Электромагнитные клапаны без поступления электрического тока имеют закрытое положение и перекрывают доступ свободного потока газа на газовой системе.
• Универсальные. Этот тип газовых вентилей может при отключении напряжения находиться как закрытом, так и открытом состоянии.

Стоит отметить, что электромагнитные газовые клапаны могут делиться еще и по принципу движения затвора:

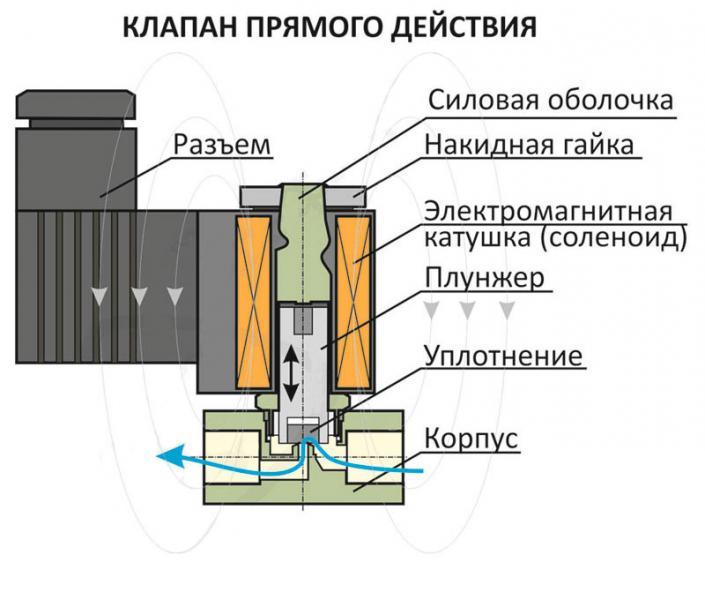

• Прямого действия. Это предполагает, что затвор приходит в действие только при движении сердечника.

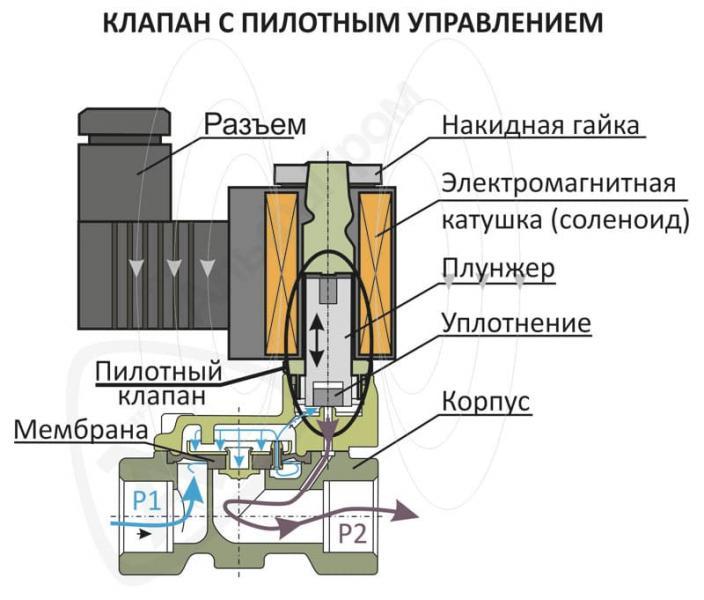

• Непрямого действия. Когда затвор приходит в движение не только под воздействием сердечника, но и при помощи воздействия газа. Купить электромагнитный вентиль для газа такого типа выгодно, если предполагается большое прохождение потока, потому как экономит усилия системы.

По количеству ходов бывают:

Фланцевый электромагнитный клапан

• Двухходовые электромагнитные клапаны. Они имеют только два отверстия: входное и выходное. Этот тип устройства лучше всего использовать, если требуется только подача или перекрытие газа на систему.
• Трехходовые клапаны. Имеют три отверстия: входное одно и два выходных. Его плюсом является то, что возможно перенаправлять газовый поток на системе.
• Четырехходовые электромагнитные клапаны. Имеют четыре отверстия: входное одно и три выходных. Здесь плюсом является не только возможность перераспределить поток газа, но и подключиться к дополнительным системам.

Советы по выбору

Прежде чем купить магнитный газовый клапан Lovato серии ВН, стоит обсудить, где будет применяться это устройство и какими характеристиками он должен обладать.

Следует обратить внимание на такие условия как:

• Электрообслуживание. Лучше всего подобрать модели с дополнительной ручной регулировкой, или искробезопасные с малой мощностью.
• Давление на трубопроводе. Не следует выбирать вентиль с номинальным давлением, которое превышает давление на трубопроводе. Это может стать причиной повреждения механизма.
• Окружающая среда. Следует проверить паспортные характеристики клапана и убедиться, что изделие может эксплуатироваться на существующих условиях. Актуально это тогда, когда в помещении, где будет устанавливаться механизм, предполагается повышенная влажность, вибрация, высокая (или наоборот — низкая) температура, попадание прямых солнечных лучей или любые другие параметры, отличные от нормы.
• Требуемое напряжение. Стоит проверить источник питания на устойчивое напряжение. Использует газовый электромагнитный вентиль 220 В, и если напряжение ниже, то это приведет к тому, что механизм не сможет нормально открываться и закрываться. А при повышенном напряжении — будет происходить перегрев прибора. На газовом оборудовании автомобилей это также актуально — тогда ставят газовый электромагнитный вентиль 12 вольт.

Газовый электромагнитный клапан

Цена на газовый электромагнитный клапан будет колебаться от типа, размера и области применения.

Электромагнитный клапан для газовой колонки зависит от модели колонки) будет стоить от 4$ до 10$. А магнитный газовый клапан Lovato для автомобиля от 10$ до 15$.

Устройства, которые применяются не для бытовой сферы — обходятся ощутимо дороже. Приведем также пару примеров.

Газовый электромагнитный клапан типа КГЭЗ в зависимости от конфигурации будет стоить около 20-25$.

Электромагнитный клапан серии ВН для газовой пушки обойдется за 43$.

Нюансы монтажа

Электромагнитный клапан Lovato серии ВН устанавливают для помещений после газового вентиля. Рекомендуется перед клапаном устанавливать фильтр.

Чтобы правильно установить механизм, необходимо стрелку на корпусе разместить по ходу направления движения газового потока.

Узел для колонки необходимо располагать либо горизонтально, либо вертикально.

Выполняется соединение посредством резьбы (когда используются модели малого диаметра) или с помощью фланцев — для труб с большим сечением.

Электромагнитный газовый клапан – это одно из устройств трубопроводной арматуры, предназначенное для распределения и регулирования рабочей среды в системах подачи газа, а также на газовых трубопроводах. Главной отличительной особенностью электромагнитного газового клапана является дистанционное управление, которое осуществляется при помощи подачи электричества. Электрический импульс инициирует перемещение электромагнита в заданном направлении, а тот в свою очередь задает движение затвора.

Назначение, принцип действия и устройство клапана

Электромагнитные устройства применяют, чтобы быстро осуществлять дистанционное управление газопроводной системой в качестве регулирующей и запорной арматуры. Они обеспечивают признаваемую вполне достаточной безопасность при транспортировке и использовании природного газа. Повсеместное распространение электромагнитных автоматических соленоидных приспособлений в качестве запорной и регулирующей арматуры затронуло не только промышленные объекты и магистральные газопроводы, но и бытовую сферу. Их устанавливают на такие бытовые приборы, как газовые колонки и котлы, а также на газовые баллоны и при установке на автомашину ГБО.

Внутри соленоидных устройств возможна установка фильтров, позволяющих производить дополнительную очистку природного газа от содержащихся в нем примесей. При возникновении утечки природного газа, когда мгновенно произойдет изменение давления в системе, автоматика молниеносно перекроет подачу рабочей среды, исключив распространение токсичного вещества, представляющего огромную угрозу для здоровья.

Работают они таким образом. Пока не подано электрическое напряжение, устройство остается статичным, катушка обесточена, механическим воздействием пружины обеспечивается герметичное соприкосновение мембраны или поршня клапана с седлом. Подавая электрическое напряжение на катушку, добиваемся открытия клапана, происходящего под воздействием, порождаемым магнитным полем, возникающим в катушке, на плунжер, который втягивается в нее.

При подаче электричества клапан автоматически перекрывает подачу газа в сеть

Электромагнитные устройства для регулировки подачи газа составлены такими элементами:

• корпусом;
• крышкой;
• мембраной (поршнем);
• плунжером;
• штоком;
• пружиной;
• электрической катушкой (соленоидом).

Для изготовления корпусов и крышек могут быть использованы различные материалы:

• металлы и сплавы (принято использование чугуна, нержавейки, латуни);
• полимеры (прибегают к применению нейлона, полипропилена, эколона и т. п.)

Для изготовления плунжеров и штоков требуются особые магнитные материалы. Для катушек предусматривается изготовление корпуса, защищенного от проникновения пыли или полностью герметичного. Чтобы обмотать соленоиды, применяют высококачественный эмалированный провод, на который идет электротехническая медь.

К газопроводу электромагнитные устройства подключаются резьбовым или фланцевым соединением. Подключение к электросети производится посредством штекера.

Сигнализатор загазованности и датчик утечки без газового клапана

электрическую розетку

В продаже имеется большое число различных марок сигнализаторов загазованности и датчиков утечки газа, конструкция которых не предусматривает подключения и управления запорным газовым клапаном. Такие сигнализаторы при срабатывании издают световые и звуковые сигналы и даже посылают СМС сообщения на смартфон, но подачу газа не перекрывают.

Установка таких приборов, без запорного газового клапана, проще и обходится дешевле. Сигнализатор домашнему мастеру можно установить самостоятельно, без вызова специалистов газовой службы. Но следует понимать, что надежность защиты вашего дома и членов семьи от пожара, взрыва или отравления, с таким оборудованием, будет намного хуже.
К тому же, система защиты не будет соответствовать требованиям действующих правил
.

Часто такие приборы продаются без необходимой документации или они не соответствует требованиям правил. Отсутствуют метрологическая поверка, сертификаты, не указываются сроки службы приборов и замены сенсоров, неизвестен порог их срабатывания. Возникают проблемы с гарантией и сервисным обслуживанием, заменой сенсоров.

Посмотрите видео о бытовом сигнализаторе загазованности одного из Российских производителей:

Назначение и особенности

Применяют магнитный дроссель достаточно широко как в промышленности, так и в быту. Магнитный газовый клапан Lovato серии ВН в быту устанавливают, прежде всего, на трубопроводы, поставляющие природный газ в помещения (например колонки).

Электромагнитный клапан Lovato серии ВН на любом газопроводе, по существу, работает как обычный кран, который может перекрыть подачу газа нажатием кнопки. Кроме того, магнитный узел повышает безопасность использования газового оборудования (котлы, колонки, печи).

Если произойдет утечка газа, магнитный дроссель может быстро заблокировать подачу газа в помещение.

Применяется электромагнитный клапан Lovato серии ВН для газовой плиты или колонки, промышленности и автомобильных системах, различных мастерских.

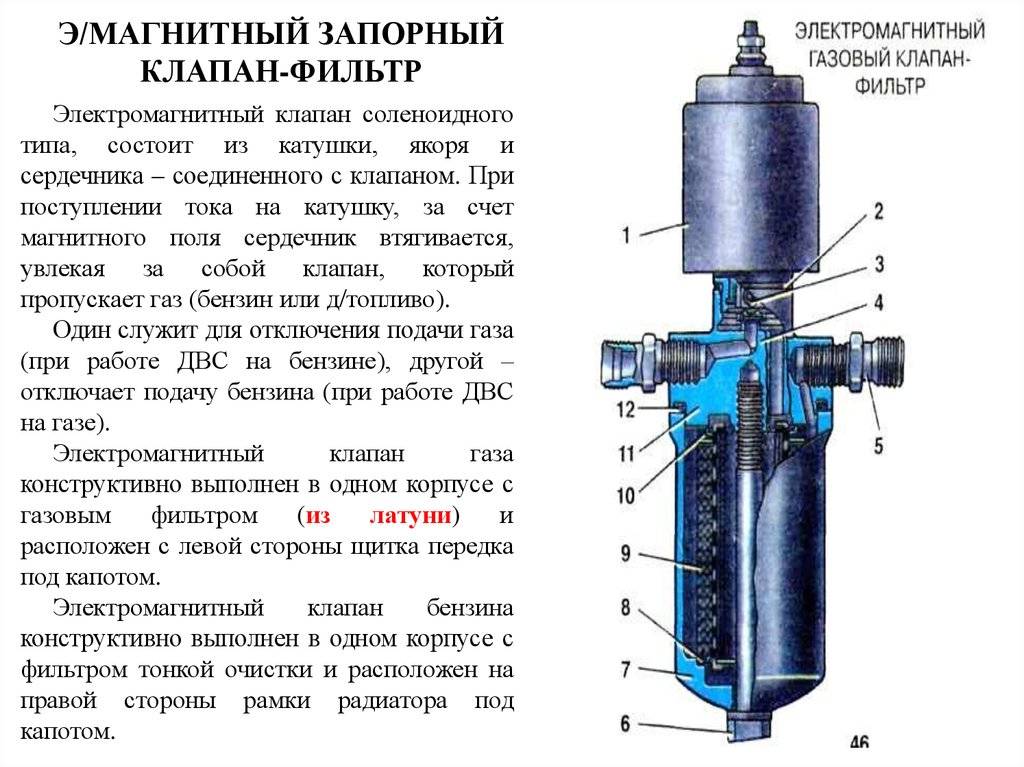

Кроме того, газовый электромагнитный клапан ГБО выполняет дополнительную функцию по очистке топлива от наличия вредных примесей в нем.

Устройство

Состоит магнитный газовый клапан Lovato серии ВН из седла и затвора. Есть два варианта его устройства: в виде тарелки или поршня. Вид затвора зависит от конфигурации и модели клапана.

Затвор может открывать и перекрывать подачу газа, совершая возвратно-поступательные движения. Его устанавливают на сердечник, который присоединяют к электромагниту.

С наружной стороны механизма устанавливают магнитный механизм (вверху корпуса).

Электромагнит, находясь под воздействием поля, начинает втягиваться в катушку. Этот процесс создает направление, по которому двигается затвор.

На электромагнитный узел во время работы действуют две силы:

• Сопротивление возвратной пружине;
• Магнитное поле, которое зависит от электрического тока.

Если подать высокое напряжение, то магнитное поле увеличивается и преодолевает сопротивление пружины. Регулируя силу тока, можно регулировать открытие электромагнитного клапана, что приводит к контролю над подачей газа для котла, колонки или печи.

Отключенный от питания механизм возвращается в то положение, которое определено его конструкцией.

Электромагнитные газовые клапаны

Устройства этого типа относятся к арматуре трубопроводной и применяются в целях распределения потока газа и его отсечки при необходимости. Они получили широкое применение как в индивидуальном газовом оборудовании, так и в промышленном. Управление устройством происходит автоматически под действием напряжения.

Электромагнитные газовые клапаны ставят на входе газопровода перед такими потребителями:

• котлы;
• газовые колонки;
• газовые печи;

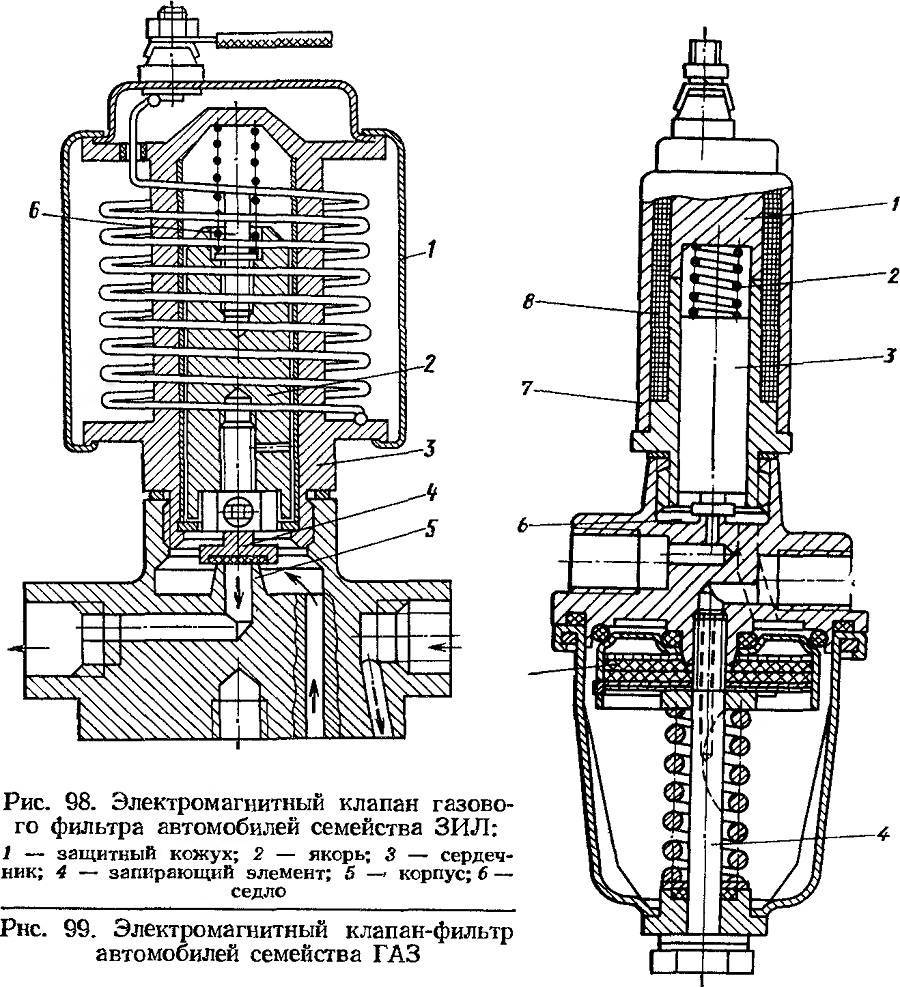

• автомобильное газобаллонное оборудование;
• ввод трубы в многоэтажный дом.

Большинство клапанов для газа имеют закрытую конструкцию, то есть при отсутствии напряжения клапан перекрывает трубу.

Эксплуатация сигнализатора загазованности

Метрологическая поверка датчика загазованности производится один раз в год, а также после замены сенсоров. Поверку выполняет специализированная организация, имеющая соответствующее разрешение на проведение таких работ.

Один раз в полгода выполняется проверка срабатывания сигнализатора от поверочной газовой смеси, содержащей определенный процент тестируемого газа. Запрещается проводить проверку прибора с помощью, например, газа из зажигалок, т.к. это может привести к выходу из строя чувствительного элемента.

Кнопка «ТЕСТ» предназначена для проверки светового и звукового извещателей, а также для проверки срабатывания газового клапана отсечки.

В указанный в заводской документации срок, в приборе необходимо заменить сенсор — чувствительный к газу датчик. После замены сенсора выполняется регулировка порога срабатывания сигнализатора и метрологическая поверка прибора. Работу по замене сенсора следует поручить специализированной организации.

Классификация электромагнитных клапанов в зависимости от особенностей устройства

Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.

Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:

• воде;
• воздуху;
• газу;
• пару;

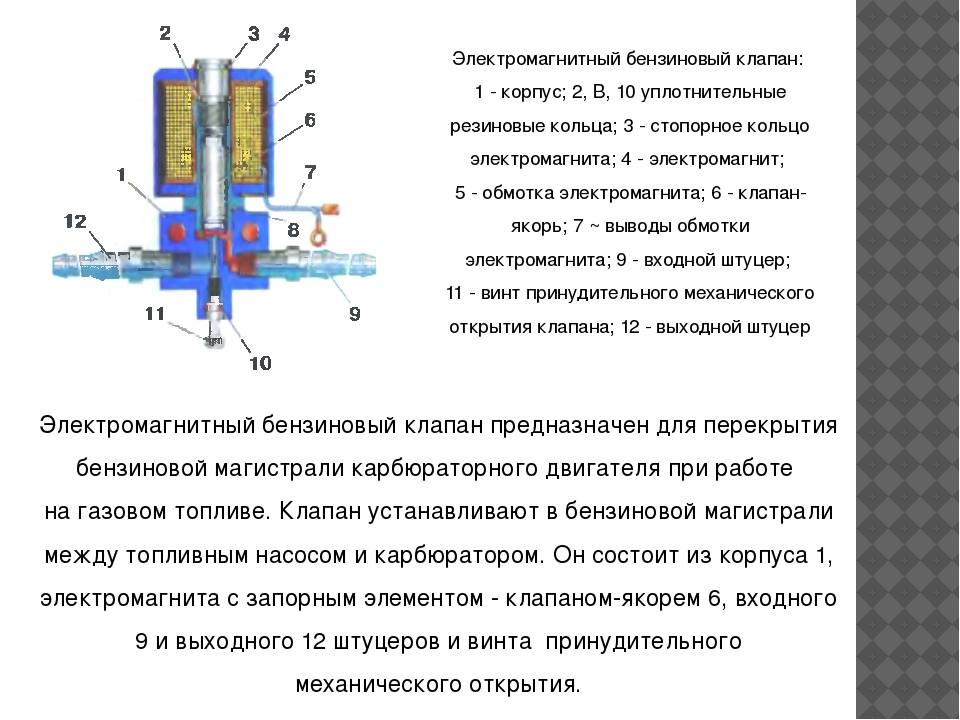

• топливу, например, бензину.

В сложным условиях, где есть вероятность возникновения ЧС, применяют взрывозащищенные модели клапанов

Состав рабочей среды и особенности помещения определяют особенности исполнения:

• обычного;
• взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.

По особенностям управления существует разделение электромагнитных клапанов на устройства:

• прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;

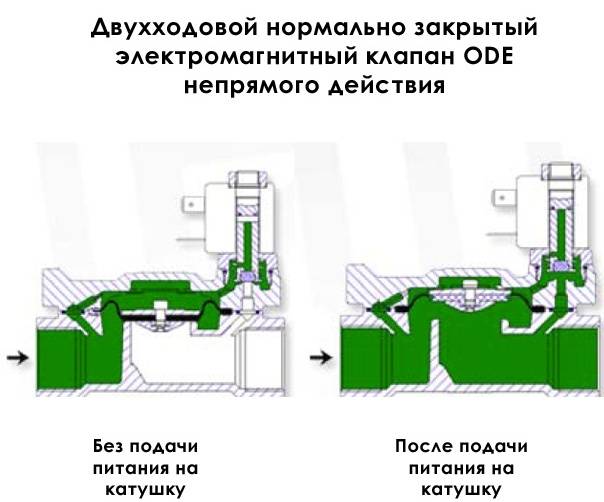

• имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.

По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:

• нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
• нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.

Нормально закрытый клапан перекрывает подачу рабочей среды в обесточенном состоянии

Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:

• двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
• трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
• четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.

Разновидности

Газовые клапаны для котла классифицируются по ряду критериев. Первым из которых является количество входов. Исходя из этого показателя выделяются следующие виды клапанов:

1. Двухходовые. Они представляют собой конструкции, имеющие два отверстия — входные и выходные. Основное их применение — блокировка подачи, либо открытия потока рабочей среды трубопровода.
2. Трехходовые. В таких механизмах предусмотрены одно входное и два выходных отверстия. Такие клапаны выполняют запорно-регулирующую и перенаправляющую функции.
3. Четырехходовые. В таких газовых клапанах присутствуют четыре отверстия: три выпускных, одно входное. По своей работе они схожи с трехходовыми клапанами, только благодаря еще одному дополнительному входу, сфера их применения немного расширена.

Следующая классификация — это тип управления клапаном:

1. Механизмы с ручным управлением. Представляют собой простые конструкции, затвор которых начинает работать в момент, когда поворачивается управляющее колесо либо рычаг. Главные отличительные особенности таких клапанов — высокая надежность и низкая цена.
2. Электромагнитные клапаны. Благодаря тому, что в их конструкцию входит электрический привод, они могут функционировать в автоматическом режиме. Обычно такие устройства применяются в промышленных газопроводах, на теплосетях и производственных линиях.

Газовый отсечной электромагнитный клапан с ручным взводом Seitron

В свою очередь, электромагнитные газовые клапана классифицируются исходя из положения затвора, которое он принимает, в случае, когда отключается электричество:

1. Нормально открытые. Такие клапаны при отключении электричества переходят в открытое положение, таким образом обеспечивают свободное движение рабочей среды в трубопроводе.
2. Нормально закрытые. Когда отсутствует подача электроэнергии, затвор принимает закрытое положение и перекрывает поток газа в системе.
3. Универсальные клапаны. Подобные механизмы, при отключении подачи электричества, остаются в том же положении, в котором они находились до этого.

Также, исходя из функционального предназначения, выделяется два вида клапанов.

Так, например, обратный газовый клапан: такие устройств предназначены для защиты трубопровода от циркуляции рабочей среды в обратную сторону. Благодаря особенностям конструкции механизма, где задействован обратный клапан, имеется возможность пропускать ток исключительно в заданном направлении. В этом заключается принцип его функционирования.

Основное предназначение обратного клапана — защита трубопровода. Обычно такие устройства монтируются возле самого газового оборудования: баков для хранения, перекачивающих насосов, колонок, газовых котлов и редукторов, т.к. именно так обратный клапан не позволяет пламени направляться в сторону приборов.

Газовый предохранительный клапан отвечает за те же процессы, что и обратный клапан. Он представляет собой защитное устройство, который не позволяет возникать аварийным ситуациям из-за резких перепадов давления в системе.

Данные клапаны в автоматическом режиме перекрывают подачу газа в ситуациях, когда давление рабочей среды вышло за пределы нормы или же, наоборот, не дотягивает до нее.

Многие пользователи часто прибегают к установке на предохранительный запорный клапан терморегулятора, измерителя загазованности воздуха, датчика давления рабочей среды.

О газовом фильтре для котла можете прочитать здесь.
