Основные виды и конструкция газовых водонагревателей

Какой объем выбрать

Чтобы выбрать газовый водонагреватель накопительного типа, который идеально подойдет для вашей семьи, надо знать расход горячей воды на одного человека. Специалисты уверяют, что эта цифра находится в пределе 50—70 л. ежесуточного потребления. Производители аналогичного оборудования выпускают различные варианты с объемом до 300 л., поэтому выбрать необходимый вариант будет не так уж трудно.

Когда водонагреватель приобретается для семьи, проживающей в собственном доме за городом, то надо рассматривать варианты никак не ниже 150 литров — именно такой объем может удовлетворить потребности для личной гигиены всех домочадцев. Для тех, кто сомневается в справедливости этого утверждения, сделаем небольшие вычисления:

• принять ванну — минимум 150;
• душ — 50—100;
• утренняя гигиена — 15 литров;
• на мытье посуды — не более 30 л.

Теперь все это помножить на членов семьи — результат вряд ли вас порадует.

Советы по выбору

Подведем итоги о том, на какие моменты следует обращать внимание при выборе газовой колонки:-  Тип камеры сгорания определяет конструкцию системы отведения продуктов горения, системы вентиляции в помещении и стоимость устройства;-  Мощность. Для создания ГВС в среднестатистической отечественной городской квартире достаточно приобрести колонку мощностью 17-20 кВт;-  Производительность определяется количеством одновременно задействованных точек водоразбора

Ориентируйтесь на показатели 10-12 л/мин;-  Тип розжига. При хорошем напоре в системе водоснабжения, лучшим вариантом будет электророзжиг от гидрогенератора. Если с давлением в системе возникают проблемы, обращайте внимание на модели с пьезоподжигом;-  Защита. Выбирайте аппараты с многоуровневой системой безопасности.

Особенности монтажа проточного водонагревателя

Прежде чем установить проточный водонагреватель, для начала нужно ознакомиться с рекомендациями по его монтажу, в которых указаны параметры системы водоснабжения и подачи газа, подходящие для подключения прибора:

• Давление воды в холодном трубопроводе, должно быть, не менее 0,25 атмосферы.

• Стена, на которую навешивается газовая колонка не должна иметь материалов, которые легко воспламеняются.
• Если устанавливается устройство закрытого типа, то помещение должно иметь минимальную площадь от шести и более квадратных метров, а для открытой газовой колонки 8 соответственно. При этом обязательно наличие притока свежего воздуха.

Несмотря на то, что все газовые водонагреватели проточного типа отличаются в зависимости от модели устройства, схема по их подключению имеет сходный алгоритм действий и обусловлена наличием определённых коммуникаций.

1. Устройство системы отвода отработанных газов. В городской квартире это центральный вентиляционный стояк, а в частном доме труба дымохода.
2. Монтаж газового водонагревателя. Прибор устанавливается непосредственно под вытяжкой и соединяется с ней при помощи гофрированной трубы. Крепление колонки выполняется саморезами непосредственно к стене. Прибор должен располагаться строго в вертикальном положении.
3. Врезка водонагревательного устройства проточного типа в систему водопровода. В трубопровод подачи холодной воды врезается тройник, через который подсоединяется газовая колонка с помощью отрезка трубы. Также данный этап предусматривает монтаж сопутствующих элементов: фильтр, датчики давления запорная арматура и т.д.
4. Подсоединение горячего водопровода. Врезка в трубу горячего водоснабжения выполняется по аналогии с подводом холодной воды через тройник.

Все работы, связанные с подключением газового оборудования к магистрали подачи газа, могут проводиться только сертифицированными специалистами соответствующей коммунальной службы.

12 Подключение бойлера к двухконтурному котлу, как это возможно

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

12.1 Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

12.2 Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

12.3 Дополнительное подключение бойлера косвенного нагрева

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода

А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно

12.4 Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Характеристики и отличительные особенности газовых колонок

«Нет нового обычая, который не был бы старым» — сказал Джефри Чосер, великий английский поэт. И в правду, газовые колонки давно известны потребителю, однако данный прибор не только прошлое, но и будущее. У таких устройств есть масса преимуществ, к примеру, использование газа, который является наиболее дешевым источником энергии. Так как газовая колонка является проточным водонагревателем, то нет нужды иметь отдельный накопительный бак. Оперативность подачи горячей воды позволяет экономить большое количество драгоценного времени своему хозяину. В нашем каталоге водонагревателей представлено множество видов и модификаций устройств для широкого круга потребителей. Однако жильцу квартиры достаточно купить газовые водонагреватели и практически вечная проблема.

Устройство газовой колонки

Внешне газовая колонка напоминает металлическую коробку, напоминающая кухонный шкаф. К данной конструкции подведено два патрубка: одна для газа, другая для воды. Почти во всех газовых водонагревателях проточного типа схожее внутреннее устройство. Центральным элементом является водонагреватель, который может быть выполнен из различных материалов: чугун, сталь, медь. В продаже встречаются модели с теплообменником, состоящим из нескольких секций. Запальная газовая горелка поддерживает пламя, после открытия крана открывается газовый клапан подающий газ в запальную горелку. По способу розжига газовые колонки могут работать механическим путем, с помощью электроники или пьезорозжига. Для отвода сгоревшего газа используется колпак, который расположен над всей конструкцией.

Принцип действия газовой колонки

Данные устройства широко применяются для обеспечения горячей воды как в гражданских, так и в промышленных постройках. Принцип работы следующий: холодная вода, поступающая из водопровода проходит, через патрубок и направляется в теплообменник газовой колонки, в котором происходит нагрев благодаря горелке. Для поддержания пламени необходим кислород, поэтому его оснащают вентиляторами либо подключают к вентиляционной системе квартиры, дома. По спиралевидной трубке, расположенной в теплообменнике нагревается вода. Сгоревший газ устраняется благодаря дымоходу, совмещенный с газовой колонкой, а нагретая вода подается в кран.

Преимущества газовых колонок:

• Экономичность. Данные устройства работают на топливе, которое имеет невысокую стоимость, при этом расход газа минимален по сравнению с другими видами устройств.
• Компактность. Небольшие габариты позволяют разместить газовый агрегат даже самом укромном месте. — Удобная эксплуатация. Современные модели все больше адаптированы под каждого потребителя, что облегчает работу с устройством.
• Длительный срок службы. Если следовать рекомендациям профессионалов, то можно долгое время пользоваться газовой колонкой без ремонта или замены.
• Многофункциональность. Инженеры постоянно совершенствуют свои изделия, оборудуя множеством электронных датчиков, предохранителей, которые предоставляют каждому пользователю эксплуатировать устройство полностью. ***

Как устроен водяной узел

Водяной узел рассматриваемой колонки устроен так:

• В середине конструкции расположена диафрагма со штоком (плоские круглые пластины). Последний поднимается при появлении воды, за счет ее давления, и нажимает снизу вверх на исполнительный механизм газового клапана.
• Для того чтобы не было резких перепадов, а вместе с ними – нестабильного, скачкообразного нагнетания природного газа, в “лягушке” предусмотрен предохранительный клапан – шарик-замедлитель, который затыкает подвод газа при больших перепадах и частично закрывает отверстие для подачи газа при включении колонки для плавной подачи топлива. Он находится в правом патрубке основания узла и может передвигаться, если это нужно, с помощью регулировочного винта, вставленного снаружи с правой стороны.
• Диафрагма (регулятор) имеет две части, между которыми расположена мембрана (резиновая или силиконовая круглая (по форме самой диафрагмы и ее крышки) плоская деталь, которая служит герметиком или уплотнителем). Основание и верхняя часть описываемого узла колонки соединены болтами, расположенными по кругу. Центральной частью водяного узла является шток, который уже упоминался выше. Он выходит из конструкции через уплотнение сверху, закрепленное резьбовой втулкой.
• Когда вода поступает в водяной узел, она достигает сопла, то есть сужения, которое увеличивает ее давление в камере узла, но уменьшает этот же показатель внутри детали. При этом, если диаметр основной трубки составляет двадцать миллиметров, а сопла – три, то перепад давлений будет составлять -1 АТМ. Именно эта атмосфера поднимает вверх мембрану при включении крана горячей воды. Если давление опять нормализуется, то есть становится таким же, как и до включения колонки, все детали, которые были подняты вверх – шток, мембрана и крышка – снова опускаются на свое начальное положение.

Водяной узел предназначен для обеспечения безопасности пользователей колонки и проведения потока воды далее для нагрева. Регулировка происходит засчет повышения или понижения давления.

Внутренние элементы колонки

Под кожухом спрятаны рабочие узлы газовой колонки:

• Патрубок подвода трубопровода ХВС соединен с водяным блоком. На этом узле установлен механизм с рукояткой для регулировки напора жидкости. Водяной блок имеет пробку с предохранительным клапаном. Узел используют для слива воды в случае ремонта или стравливания избыточного давления.
• Рядом с водяным блоком размещен газовый узел. В совокупности они образуют единую систему. Газовый блок оснащен регулировочным штоком с рукояткой, проворачиванием которой добиваются оптимальной температуры воды на выходе из крана. Патрубок подключения газопровода соединен с блоком через электромагнитный клапан. В случае отсутствия тяги, погасания пламени горелки и других аварийных ситуациях запорный узел перекрывает подачу газа. В штатной ситуации клапан просто отсекает газ при выключении колонки.
• Газовый блок соединен патрубком с коллектором. С задней его части установлены сопла, подающие газ на горелку. Спереди к коллектору подсоединена свеча розжига, подающая искру на запальник. Рядом установлен датчик пламени горелки, расположенной в камере сгорания.
• Над коллектором расположен медный теплообменник. Он состоит из изогнутой трубы с ребрами. Узел забирает тепло сгорающего газа и отдает его воде. Холодная вода подается на теплообменник через водяной узел. Выход нагревательного узла соединен с патрубком отвода горячей жидкости. Здесь же установлены датчики защиты от перегрева и контроля температуры. Один из них является термометром, отправляющим показания на ЖК дисплей.
• Между камерой сгорания и дымоходным патрубком располагается отводящая система продуктов горения. По сути – это еще одна камера с перегородками. Перемычки образуют каналы, направляющие продукты горения в дымоход. Внутри камеры стоит датчик контроля тяги в дымоходе. По электроцепи он связан с датчиком, контролирующим перегрев.
• Снизу корпуса водонагревателя расположено два блока. Один из них предназначен для установки батареек. Второй – это блок управления. От электронного управляющего модуля провода подсоединены ко всем датчикам газовой колонки.

Внешнее и внутреннее устройство приборов разных марок схоже. Отличаться может исполнение узлов и наличие дополнительных функций.

Особенности выбора накопительного газового нагревателя

Первое, на что следует обратить внимание – емкость бака. От этого параметра отталкивается большая часть пользователей

В магазинах встречаются модели, которые имеют от 10 л до 500 л. Выбор зависит от предпочтений и количества членов семьи.

Мощность

Приемлемое значение газового накопительного оборудования составляет 4-6 кВт, что является высоким показателем относительно электрических установок. Благодаря этому, нагрев проводится быстрее и эффективнее. Мощность зависит от объема бака. Например, в водонагревателе емкостью 150 литров принято устанавливать газовую горелку до 7 кВт.

Внутреннее и внешнее покрытие

От правильно подобранного материала зависит срок эксплуатации прибора. В магазинах распространены модели, которые изготовлены из обычной стали, но чтобы увеличить технические характеристики производители покрывают внешнюю часть таких приборов эмалью или стеклокерамикой.

Более дорогие варианты выполнены из нержавеющей стали, но здесь есть один нюанс. Например, в недорогих моделях используется тонкий лист нержавейки, что отражается на прочности, поэтому изделие не выдерживает резких перепадов давления.

Внутренняя часть должна быть максимально устойчивой к коррозии. Есть 3 популярных исполнения:

1. Нержавеющая сталь.
2. Стеклофарфор.
3. Титановое напыление.

В бюджетном сегменте встречаются модели, у которых внутренняя часть покрыта эмалью или стеклофарфором. Никаких нареканий к работе и долговечности таких агрегатов нет. Единственное, о чем надо помнить – нельзя допускать резких перепадов температур. Если это случится, то во внутренней части образуются микротрещины, которые повлияют на долговечность.

Если есть деньги и возможность купить бак из нержавеющей стали, то лучше так и сделать. Этот материал отличается хорошей защитой от коррозии и высокой надежностью. К тому же, продолжительность гарантии на подобные модели колеблется в рамках 7-10 лет, в то время как на бюджетные модели распространяется годичная или двухлетняя гарантия.

Титановое напыление используется в моделях премиального сегмента. Сильных отличий от нержавеющей стали нет. Единственное – срок службы и надежность таких конструкций немного выше.

Магниевый анод

Этот элемент устанавливается практически в каждую систему. Его главное назначение – дополнительная защита от коррозии. Большая часть водонагревательных элементов оснащается электрохимической системой защиты с протекторным анодом.

При использовании накопительных систем важно помнить, что эта деталь является расходной поэтому ее срок эксплуатации ограничен. Замену необходимо проводить исходя из частоты использования

В случаях, когда человек применяет устройство ежедневно, новый анод ставится после 6 месяцев эксплуатации. Если прибор используется редко, то 1 раз в год. Однако важно учитывать и жесткость воды, которая также влияет на скорость износа нагревателя.

Запальные механизмы газовых колонок

Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора. Они, по сути, отвечают за нормальную работу водонагревателя:

Они, по сути, отвечают за нормальную работу водонагревателя:

1. Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
2. Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
3. Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
4. Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.

Отличия газовой колонки «Нева»

Наиболее известные среди потребителей модели автоматических газовых колонок «Нева» — 4510 и 4510. В устройстве газовой колонки «Нева» установлена система розжига, работающая от двух батареек.

Средняя служба комплекта батареек один год. Устройства оснащены основными системами безопасности, в том числе «газ-контроль».

Их размеры сравнительно небольшие, что было оценено потребителями. В названии моделей зашифрована серия – 45, производительность литров в минуту – 10 и модификация агрегата М – установлен медный теплообменник.

Производят бытовые приборы в Санкт-Петербурге, что является привлекательным для потребителей, положительно относящимся к отечественному производителю. Как работает аппарат «Нева» оценили потребители, отдавая предпочтение покупке колонок именно этого производителя.

Отличия в устройстве газовой колонки «Вектор»

Бренд «Вектор» появился на российском рынке в начале века. Собранная в России из китайских комплектующих, водонагреватель проточный газовый занял сегмент рынка недорогих бытовых приборов.

Основное отличие в цифровом дисплее на передней панели и системе регулировки температуры воды «Зима — лето», что оказывает влияние на расходы потребителя при установленных счётчиках. Камера сгорания открытого типа оснащена водяным охлаждением, что продлевает срок эксплуатации прибора.

Отличия газовой колонки «Оазис»

Газовые колонки «Оазис» производятся в Германии и отличаются повышенным качеством и надёжностью. Могут работать с низким давлением в системе водоснабжения. Оснащены системой защиты от перепадов давления, не допуская отключения колонки при недостаточном напоре воды. Характеризуются высоким КПД – до 90%. Оснащены системой «Зима — лето», цифровым дисплеем с индикацией протекающих процессов и возможностью регулировки температуры воды на выходе.

Отличия водонагревателя газового «Кубаночка»

Производителем предусмотрено питание газовой колонки не только магистральным природным газом, но и питание от баллона сжиженным газом. Системы безопасности полностью перекрывают подачу газа в угрожающих ситуациях, не допуская его утечки.

Для подключения баллона с газом используется стандартный газовый шланг. Механизмы колонки оснащаются необходимыми штуцерами и редуктором.

Отличия газовой колонки «Львовская»

Украинский производитель в г. Львове позиционирует проточный водонагреватель газовый как бытовой прибор способный работать с водой разной жёсткости. Устройства оснащены датчиками тяги с автоматической системой контроля.

Неприхотливые в обслуживании и монтаже, не требующий много места, занимают ценовой сегмент недорогих бытовых приборов. Широкого распространения в России не получили.

Водонагреватели проточные газовые применяются уже давно. За время использования были введены новые системы безопасности и контроля работы устройств, что делает их использование простым и надёжным.

С развитием технологий газовые колонки оснащались все новыми системами управления и в настоящее время это позволяет нагревать воду с минимальным расходом газа до заданной температуры.

Преимущества бездымоходного прибора

Газовой колонки без дымохода не существует, а в приборах с функцией наддува его конструкция упростилась. Теперь можно использовать турбированные аппараты не только в частных домах, но и в квартирах. Нужно лишь изготовить отверстие в стене, сообщающееся с улицей и через него вывести дымоотвод горизонтально по кратчайшему пути.

Если нужно, коаксиальный дымоход можно установить вертикально на крышу частного строения, предварительно подготовив для него шахту из негорючего материала. Существуют и другие преимущества колонки с коаксиальным дымоходом:

1. Характеризуется высокой эффективностью и экономичностью, если сравнивать с обычными водогрейными аппаратами.
2. Закрытая камера сгорания исключает выхлопы опасных дымовых газов и неприятный запах в помещении.
3. Несложный монтаж приточно-вытяжной вентиляции, так как без неё не обойтись.
4. Наличие высокой степени автоматизации коаксиального аппарата приносит удобство в эксплуатацию оборудования.
5. Функцию энергоносителя может выполнять не только природный, но и сжиженный газ. Но для этого требуется использование специальной вытяжки, устроенной ближе к полу (пропан тяжелее воздуха).

Кроме датчиков, обеспечивающих безопасность и температурный режим воды, турбированные агрегаты имеют систему антизамерзания теплообменника. Принцип работы такой: при отрицательной температуре в помещении автоматически включается ТЭН, питающийся от электричества, который обогревает теплообменник и не даёт замёрзнуть воде.

Виды газовых колонок

Все газовые колонки делятся на две большие группы по способу подачи воздуха — необходимого для поддержания процесса горения топлива. Чтобы правильно выбрать хорошую газовую колонку для создания ГВС квартиры или частного дома, следует ознакомиться с принципиальными отличиями и конструктивными особенностями моделей каждой группы.

Атмосферные

Водонагреватели с открытой камерой сгорания (атмосферные) берут воздух, необходимый для горения, непосредственно из помещения.

Атмосферная газовая колонка

Удаление продуктов горения происходит за счет естественной тяги, создаваемой между камерой сгорания и дымоходом. Достоинства:

1. Простота конструкции;
2. Масса моделей в энергонезависимом исполнении;
3. Доступная стоимость.

К недостаткам можно отнести высокие требования к обустройству помещения, работе системы вентиляции и дымоотвода.

С турбонаддувом

Колонки с закрытой топочной камерой (турбированные) используют атмосферный воздух, который подается по внутренней трубе коаксиального дымохода непосредственно в герметичную камеру сгорания воздушной турбиной.

Газовая колонка с турбонаддувом

Отвод продуктов горения производится принудительно по внешнему пространству коаксиального дымохода.

Достоинства:

1. Низкие требования к помещению;
2. Безопасность эксплуатации;
3. Простота обустройства системы дымоудаления.

Недостатки:

1. Энергозависимость;
2. Высокая стоимость;
3. Более высокий уровень шума за счет работы нагнетающего вентилятора.

Независимо от конструкции топочной камеры и системы дымоудаления, газовые колонки могут быть проточного или накопительного типа.

Проточные

Отличительной особенностью проточных моделей является отсутствие накопительного бака для воды, вследствие чего они имеют небольшие габариты. Какой тип газовой колонки лучше выбрать для создания ГВС квартиры? Ответ очевиден: проточные модели идеально подходят для установки в городские квартиры с врезкой в центральную систему водоснабжения.

Проточная модель

Достоинства:

1. Мгновенное получение горячей воды в необходимых объемах;
2. Небольшие габариты и вес;
3. Простота в эксплуатации.

Недостатки: небольшая производительность.

При выборе производительности проточной модели нужно исходить из количества точек водоразбора.

Накопительные

Накопительные установки оснащены накопительной емкостью для воды, объемом от 50-500 литров. Объем бака определяет габариты устройства. Корпус прибора надежно изолирован для уменьшения теплопотерь горячей воды.

Устройство газового накопительного водонагревателя

Достоинства:

1. Всегда есть запас горячей воды;
2. Термоизоляция бака позволяет сохранять тепло длительный период.

Недостатки:

1. Большая масса и габариты;
2. Длительный период нагрева.

Какую необходимо выбрать газовую колонку для коттеджа или частного дома? Исходя из конструктивных особенностей, газовые водонагреватели накопительного типа целесообразно использовать для создания ГВС частного дома с большим количеством точек водоразбора.

Что еще необходимо знать о характеристиках модели

Описываемый газовый водонагреватель превосходно подходит для обеспечения горячей водой загородных домов или квартир. В продаже данные модели представлены в классическом белом цвете, поэтому колонку можно будет вписать в любое помещение. В качестве топлива используется природный и давление которого может составить 1,3-2,9 кПа. Минимальное давление воды равно 15 кПа. Что касается максимального значения, то оно составляет 1000 кПа. Перед совершением покупки вы должны поинтересоваться о том, как подвести коммуникации (данные колонки подключаются снизу).

Диаметр трубы подводки составляет 20,95 миллиметра. Управление оборудованием механическое, есть контроль подачи газа и автоподжиг, а также функция регулировки пламени. Газовая колонка Neva Lux 5514, отзывы о которой в основном положительные, изготавливается из металла, который лежит в основе корпуса. Тогда как горелка и теплообменник выполняются из стали и меди соответственно.

Как работает газовая колонка?

На этапе монтажа к соответствующим патрубкам водонагревателя подключаются водопровод и шланг газоснабжения. К третьему патрубку подключается трубопровод, питающий краны для горячей воды на смесителях и прочие приборы-потребители.

Как только пользователь откроет любой из подключенных к колонке кранов, произойдет следующее:

1. Давление в водопроводной трубе понизится, в результате чего изменится прогиб установленной на ней мембраны.
2. Мембрана потянет за собой рычаг клапана линии подачи газа, в результате чего тот откроется. Одновременно с этим сработает механизм розжига, если, конечно, колонка не оборудована запальной горелкой (ниже мы поговорим об этом подробнее). Так или иначе, вспыхнет пламя на основной горелке, благодаря чему вода, проходящая через теплообменник и поступающая затем к потребителям, будет нагреваться.
3. Образующиеся при сгорании газа окись углерода, пар и другие продукты будут удаляться через дымоход.

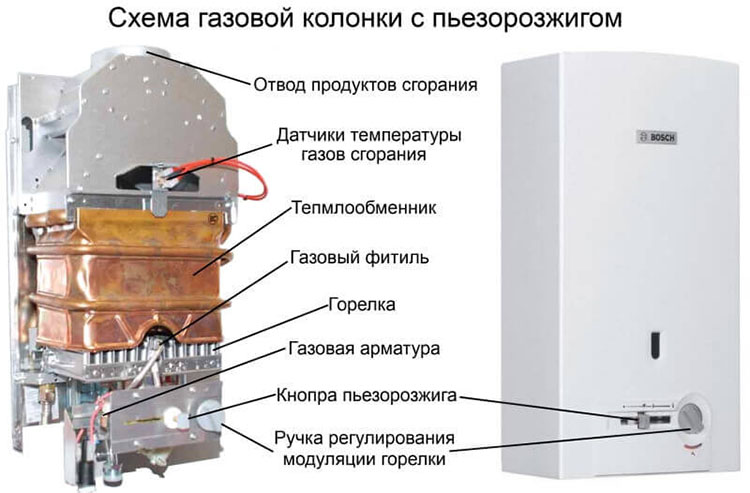

Схема газовой колонки с пьезорозжигом

В случае возникновения аварийных ситуаций подача газа будет заблокирована и колонка выключится.

Как работает колонка

Газовые приборы проточного типа бывают:

• С открытой камерой сгорания. Для создания тяги и срабатывания запальника требуется естественная вентиляция. Продукты сгорания выводятся через дымоход;
• С закрытой камерой. Для создания тяги используется встроенный вентилятор. Угарный газ выходит через коаксиальный проход.

Механическая регулировка позволяет настраивать поток газа и воды. Электронное управление имеет дисплей. Все установки сохраняются. В некоторых моделях можно не только выставить температуру, но также использовать режимы «Эко», «Антизамерзание».

Способы розжига колонки:

• Ручной. Устанавливался в приборах старого образца. При таком типе розжига нужно открыть подачу газа и воды, после чего зажечь фитиль в смотровом окошке. В некоторых моделях нужно повернуть регулятор на панели по часовой стрелке. Отключать технику нужно самостоятельно.
• Пьезорозжиг. Горелка загорается автоматически, но для получения искры нужно нажать кнопку розжига в нижней части колонки. Регулятор устанавливается в то положение, которое удобно для использования. Нагрев начинается при открытии смесителя.
• Электророзжиг. Искра высекается элементами питания, которые срабатывают во время открытия смесителя. Данный тип розжига удобен и экономичен.

Принцип действия при подаче воды:

• Включение. Вода проходит через редуктор;
• В трубопроводе нагнетается давление, благодаря которому изгибается резиновая мембрана;
• Мембрана воздействует на тарелку, благодаря чему последняя выталкивает водяной шток;
• Шток создает давление около 50 кг на газовый клапан;
• Далее шток воздействует на пластину. В результате батарейки вырабатывают электричество и перенаправляют его к управляющему модулю и горелке. Высекается искра;
• Поскольку клапан газа был открыт, топливо поступает в горелку и происходит зажигание;
• Как только горелка загорелась, сенсор пламени посылает сообщение модулю об отключении свечи зажигания;
• Отключение воды снижает давление, газовый клапан закрывается и пламя гаснет.

Если в вашей модели установлен сенсор температуры, то он отслеживает степень нагрева воды. При превышении нормы эта электронная плата также перекрывает подачу топлива.

Датчик тяги контролирует нормальную циркуляцию воздушного потока. В противном случае работа колонки прерывается. Такое бывает при засоре дымохода или плохой вентиляции.

Обобщая, работу прибора можно описать так: при открытии вентиля для подачи воды возникает давление. Мембрана выгибается и открывает клапан топлива. Срабатывают батарейки, высекается искра и загорается горелка. Пламя нагревает поток воды в теплообменнике, после чего жидкость выходит через смеситель. При закрытии крана работа прекращается.

Читайте предыдущую статью, чтобы разобраться, почему не зажигается колонка.

Специалисты рекомендуют придерживаться простых правил эксплуатации:

• Устанавливайте очистные фильтры для улучшения качества воды;
• Старайтесь не смешивать горячий и холодный поток в смесителе. Это приводит к образованию накипи. Лучше установите комфортную температуру на регуляторе;
• Минимум раз в год проводите профилактический осмотр.

Понимая, как устроена и работает газовая колонка, вы сможете выбрать идеальный вариант для своего дома, а при необходимости и провести мелкий ремонт.
