Инструкция по эксплуатации

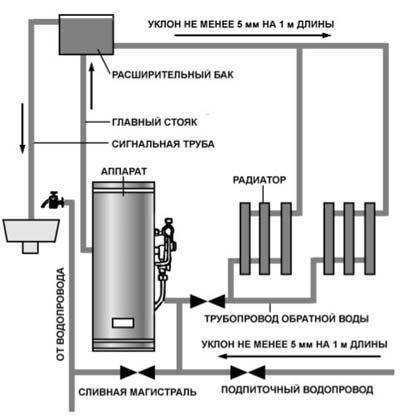

Главное, что нужно помнить – в таких котлах нет встроенного циркуляционного насоса. Требуется обеспечить хорошую естественную тягу. Это возможно, только если в помещении, где установлен АГВ, налажена вентиляция, а дымоход устроен по всем правилам.
Особенности установки сводятся к следующему:
- высота воздуховода составляет не менее 5 м при общей длине горизонтальных участков до 3 м;
- диаметр трубы соответствует размеру выходного патрубка аппарата;
- нельзя подключать оборудование к вытяжным вентиляционным каналам;
- под вертикальной частью дымохода устраивают небольшой люк для очистки системы от конденсата;
- при установке АГВ нужно убедиться, что перед прибором будет свободный проход не менее 1 м.
Рекомендуемое расстояние от агрегата до ближайшей стены – 2 м и более, только так можно обеспечить пожарную безопасность. Отделка вертикальной поверхности обязательно выполняется из негорючего материала. Если хозяин сомневается в его свойствах, лучше установить экран, изготовленный из листового асбеста.

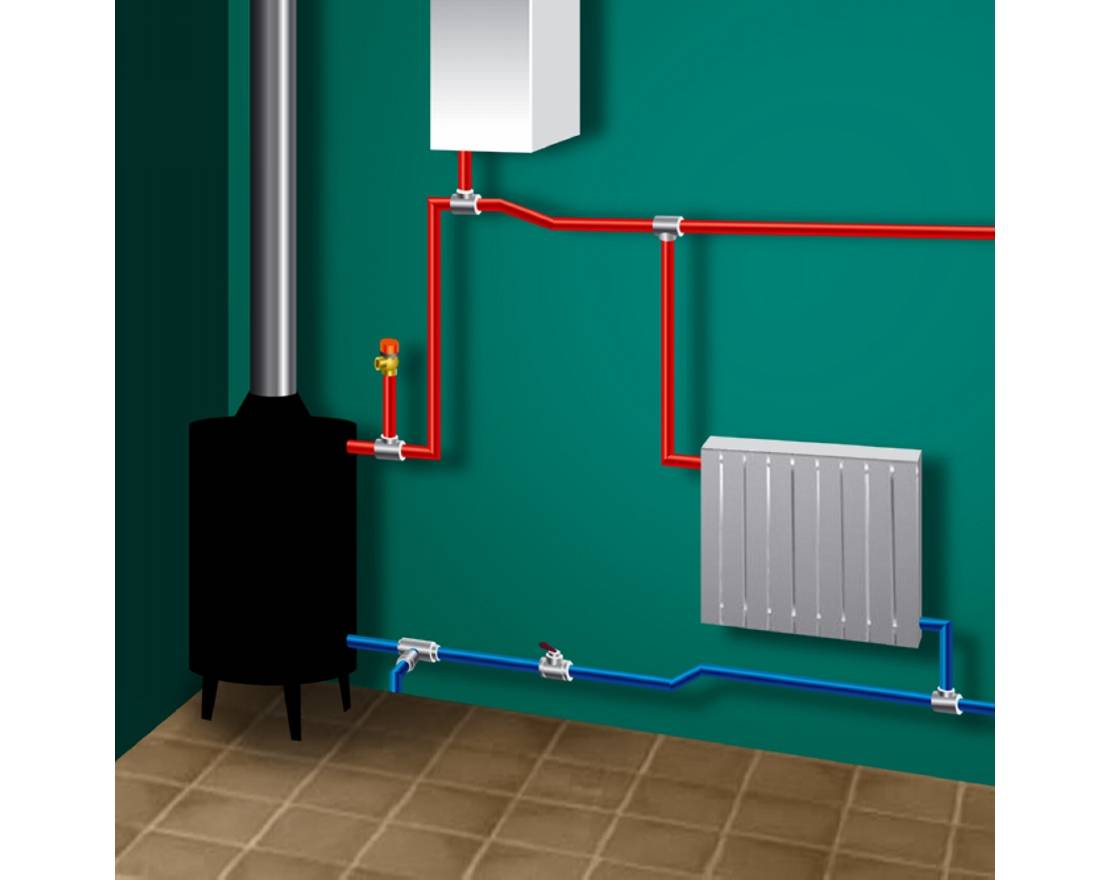

Монтаж АГВ обязательно подразумевает подключение оборудования к газовым сетям. Самостоятельно это делать нельзя, нужно обратиться к специалистам компании, которая имеет лицензию на проведение работ.
Что касается правил эксплуатации, то запуск оборудования осуществляется в такой последовательности:
Сначала нужно проверить, заполнен ли водой бак нагревателя. Затем смотрят наличие тяги в дымоходе. Это можно сделать, воспользовавшись флажком из тонкой бумаги. Если тяги нет, она останется неподвижной
Это важно, поскольку есть риск отравиться недогоревшим топливом. Открывают кран, монтированный на газопроводе
Зажигают горелку (спичкой или ручкой пьезорозжига – в зависимости от того, какой тип предусмотрен на модели). Далее включается только запальник
После этого можно открыть кран перед основной горелкой. Она должна заработать от запальника. Рекомендуется предварительно прочитать инструкцию. После включения АГВ еще раз проверяют наличие тяги в дымоходе. Закрывают дверку топки.
Если запальник погас, то зажигать повторно можно только через несколько минут. При работающем водонагревателе он должен гореть постоянно.
Выключение АГВ также производится последовательно. Сначала нужно закрыть газовые краны. Они установлены перед основной горелкой и прибором. Газовый котел АГВ 120 характеризуется тем, что закрывают отдельно краны запальника и перед котлом.
Агрегаты не нуждаются в особом уходе. Главное – обеспечить защиту от механических повреждений и попаданий жидкости, если прибор установлен так, что до него долетают брызги от душевой кабины или водопроводного крана.
Следует контролировать работу устройства. Пламя имеет синеватый оттенок и длину язычков 30-40 мм. Если оно начинает коптить, нужно приоткрывать окна для поступления кислорода в систему. Когда в воздухе чувствуется запах газа, немедленно вызывают специалистов. До приезда аварийной бригады следует закрыть кран перед оборудованием и проветрить помещение. В то же время отключить электрические приборы и освещение, чтобы нигде не возникла искра.
Инструкция по эксплуатации
Главное, что нужно помнить – в таких котлах нет встроенного циркуляционного насоса. Требуется обеспечить хорошую естественную тягу. Это возможно, только если в помещении, где установлен АГВ, налажена вентиляция, а дымоход устроен по всем правилам.
Особенности установки сводятся к следующему:
- высота воздуховода составляет не менее 5 м при общей длине горизонтальных участков до 3 м;
- диаметр трубы соответствует размеру выходного патрубка аппарата;
- нельзя подключать оборудование к вытяжным вентиляционным каналам;
- под вертикальной частью дымохода устраивают небольшой люк для очистки системы от конденсата;
- при установке АГВ нужно убедиться, что перед прибором будет свободный проход не менее 1 м.
Рекомендуемое расстояние от агрегата до ближайшей стены – 2 м и более, только так можно обеспечить пожарную безопасность. Отделка вертикальной поверхности обязательно выполняется из негорючего материала. Если хозяин сомневается в его свойствах, лучше установить экран, изготовленный из листового асбеста.
Монтаж АГВ обязательно подразумевает подключение оборудования к газовым сетям. Самостоятельно это делать нельзя, нужно обратиться к специалистам компании, которая имеет лицензию на проведение работ.
Что касается правил эксплуатации, то запуск оборудования осуществляется в такой последовательности:
Сначала нужно проверить, заполнен ли водой бак нагревателя. Затем смотрят наличие тяги в дымоходе. Это можно сделать, воспользовавшись флажком из тонкой бумаги. Если тяги нет, она останется неподвижной
Это важно, поскольку есть риск отравиться недогоревшим топливом. Открывают кран, монтированный на газопроводе
Зажигают горелку (спичкой или ручкой пьезорозжига – в зависимости от того, какой тип предусмотрен на модели). Далее включается только запальник
После этого можно открыть кран перед основной горелкой. Она должна заработать от запальника. Рекомендуется предварительно прочитать инструкцию. После включения АГВ еще раз проверяют наличие тяги в дымоходе. Закрывают дверку топки.
Если запальник погас, то зажигать повторно можно только через несколько минут. При работающем водонагревателе он должен гореть постоянно.
Выключение АГВ также производится последовательно. Сначала нужно закрыть газовые краны. Они установлены перед основной горелкой и прибором. Газовый котел АГВ 120 характеризуется тем, что закрывают отдельно краны запальника и перед котлом.
Агрегаты не нуждаются в особом уходе. Главное – обеспечить защиту от механических повреждений и попаданий жидкости, если прибор установлен так, что до него долетают брызги от душевой кабины или водопроводного крана.
Следует контролировать работу устройства. Пламя имеет синеватый оттенок и длину язычков 30-40 мм. Если оно начинает коптить, нужно приоткрывать окна для поступления кислорода в систему. Когда в воздухе чувствуется запах газа, немедленно вызывают специалистов. До приезда аварийной бригады следует закрыть кран перед оборудованием и проветрить помещение. В то же время отключить электрические приборы и освещение, чтобы нигде не возникла искра.
Достоинства и недостатки АГВ
Перечень положительных качеств АГВ выглядит следующим образом:
- Независимость от электричества. Данное качество зачастую оказывается основополагающим при выборе АГВ. Для работы рассматриваемого оборудования совершенно не требуется электричество, поэтому оно отлично впишется в ситуации, где с электричеством проблемы, или же если есть желание сэкономить на нем.
- Дешевизна. В сравнении с любыми зарубежными аналогами АГВ выигрывают во всем, что касается стоимости оборудования. Это достоинство остается таковым даже с учетом крайне низкого КПД автономных газовых водонагревателей.
- Экономичность. АГВ по праву считаются одним из самых экономичных видов газового отопительного оборудования.
Недостатки АГВ сводятся к следующему списку:
- Большие размеры. Для установки АГВ требуется около 1 м3 пространства – а это довольно много. Зачастую для монтажа подобного оборудования отводится отдельное помещение.
- Внешний вид. АГВ с визуальной точки зрения представляет собой сугубо утилитарную вещь, в которой нет ни малейшей эстетической ценности. Помимо непрезентабельного вида самого нагревателя, система отопления обязательно дополняется крупногабаритными трубами и радиаторами, поэтому для создания хорошего интерьера приходится изощряться.
АГВ отопление частного дома удобно, тепло, недорого
На сегодня газовое отопление остается самым экономичным способом обогреть дом и обеспечить горячую воду для хозяйственных нужд. И хотя современные газовые котлы экономичнее и удобнее в эксплуатации, многие домовладельцы продолжают использовать традиционные АГВ либо устанавливают их более новые модификации. Автоматический газовый водонагреватель используют в системах центрального водяного отопления в одноэтажных и малоэтажных зданиях.

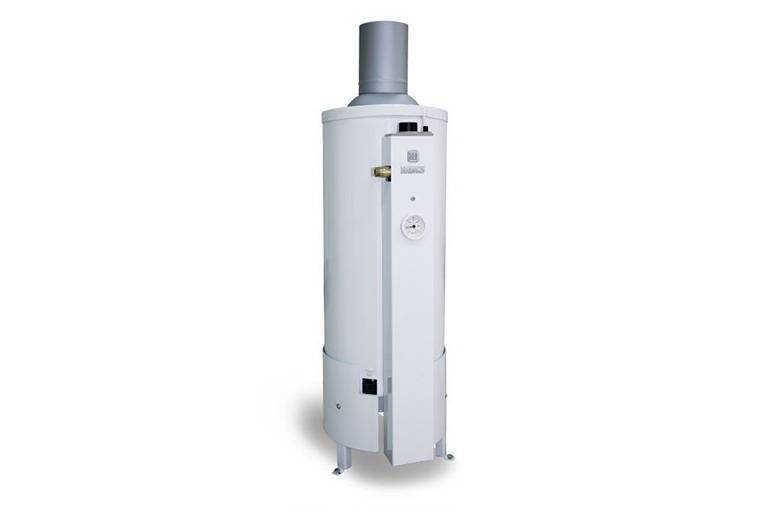

Котёл АГВ
Он может быть одноконтурным – только для отопления, либо двухконтурным – для отопления и подогрева воды. Современные его модификации (АОГВ и АКГВ) конструктивно отличаются от старого образца. Поэтому при замене старого агрегата на новый, как правило, приходится модернизировать домовую отопительную систему (например, менять трубы и / или радиаторы и т. д.). Компромиссом может стать АОГВ итальянской фирмы Беретта, который изготавливается специально для стран СНГ по «советским» ГОСТам.
Принципы работы АГВ
Итак, отопление АГВ – что это такое и как устроен сам котел? По своей конструкции самый простой газовый водогрейный котёл напоминает обычный самовар. Его основная часть – бак из трехмиллиметровой оцинкованной листовой стали, помещенный в кожух. Внутри бака смонтирована жаровая труба (теплообменник), которую нагревает сгорающий в топочной камере природный газ. Согретая теплообменником вода уходит в отопительную систему, а продукты сгорания выводятся через дымоход.
Котел оборудован терморегулятором – он автоматически включает и отключает магнитный клапан подачи газа, поддерживая нужную температуру воды. Теплая вода легче холодной, поэтому она поднимается по трубам к радиаторам, а остывая в них, снова возвращается в бак для нагрева. Так действует система отопления с естественной (термосифонной) водяной циркуляцией. При принудительной циркуляции оборот воды в трубах ускоряет нагнетающий ее циркуляционный электронасос.
Безопасность газового котла контролирует несложная, но эффективная автоматика. Если пламя горелки гаснет или падает давление в водяной магистрали, подача газа прекращается. Отключается она в том случае, если в дымоходе нарушилась тяга (например при засорении).
Преимущества и недостатки АГВ отопления
Среди основных достоинств традиционного АГВ отопления – невысокая цена на сам котёл, особенно в сравнении с импортными водогрейными агрегатами, и его экономичность. Энергопотребление циркуляционного насоса невелико (при мощности 48 кВт за месяц – приблизительно 34-35 кВт). Уменьшить расход электроэнергии можно, установив на котёл автоматику для отключения насоса на то время, когда, когда не производится нагрев воды. Благодаря простой технической конструкции, АГВ недорог в ремонте и обслуживании
Однако АГВ-водонагреватель уступает современным котлам в экономичности и удобстве использовании. К тому же массивен, а так как он сущствует только в напольном варианте, он занимает довольно много места. В отопительнйо системе на АГВ применяют трубы большого диаметра, поэтому дом долго прогревается и долго остывает. Это не очень удобно в межсезонье — весной и осенью.
АГВ в городских квартирах

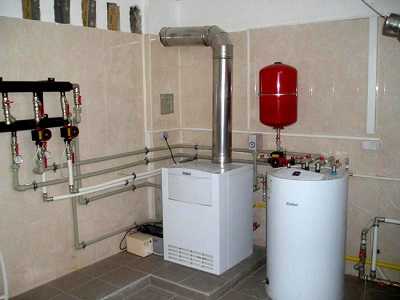

Котельня
Сегодня многие люди хотели бы отказаться от услуг централизованной теплосети и оборудовать в своей квартире АГВ отопление. Однако переход на автономные котлы возможен не во всех зданиях. Получить разрешение на установку автономного котла легче в малоэтажных старых домах, где со времен печного отопления сохранились дымоходы нужного диаметра, и где это позволяет диаметр подводной водяной трубы.
В некоторых случаях в домах, где нет дымоходов, разрешается устраивать так называемые «приставные дымоходы» (их выводят сквозь стену). Трубы центрального отопления при отказе от него теплоизолируются специальными кожухами. Однако за редким исключением российские законодательные нормы не позволяют перейти на автономное отопление и горячее водоснабжение в многоэтажных домах.
Виды отопительного оборудования на газе
Газовое отопительное оборудование обладает многими преимуществами:
- быстрый нагрев системы;
- высокий КПД= 80-98%;
- нет потребности в постоянном наличии топливных запасов;
- независимость от электроэнергии;
- отопительный процесс максимально автоматизирован;
- выделяет минимум вредных веществ;
- невысокая стоимость топлива.
Различают 3 вида газового оборудования для отопления частного дома:
- газовые котлы;
- конвекторы;
- инфракрасные газовые излучатели.
Последний вид в основном применяют для обогрева помещений большой площади. А первые два подходят для отопления дома или квартиры.
Инфракрасные излучатели
Инфракрасное оборудование размещают под потолком. Излучатели представляют собой кожух, имеющий направленный на пол рефлектор с насадкой из керамики в виде плоских плит с отверстиями. Между насадкой и кожухом есть пространство, в которое подается топливная смесь, разогревающая плитки до высокой температуры. Затем процесс горения осуществляется уже на керамическом элементе, благодаря этому от него тепло поступает в помещение. Существенным преимуществом инфракрасного газового излучателя является малое количество продуктов сгорания, которые быстро выходят в вентиляционную систему.
Газовые котлы
Самым оптимальным оборудованием для отопления дома считается газовый котел. Его выбирают по мощности в соответствии с площадью жилья, а также уровня его утепленности. Для обогрева частного дома обычно хватает агрегата производительностью до 60 кВт. Также можно подобрать прибор, который будет не только отапливать помещение, а и производить горячую воду для бытовых нужд.
На рынке имеются газовые котлы для размещения на стене или на полу
Но нужно обратить внимание, что напольные варианты мощнее, чем настенные. Выбор газовых агрегатов огромен, они отличаются по типу камеры сгорания, материалу теплообменника, виду газовой горелки, наличию различных современных функций и т.д. Большинство газовых котлов способны работать как на магистральном, так и на сжиженном топливе
Большинство газовых котлов способны работать как на магистральном, так и на сжиженном топливе.
Конвекторы
Преимуществами газового конвектора являются компактные размеры и простота установки. Но его настройка должна производиться специалистами. Современные конвекторы хорошо вписываются в любой интерьер и отличаются безопасностью. Их срок службы зависит от материала, из которого они изготовлены и варьируется от 17 до 45 лет.
Конвекторы работают и от природного, и от баллонного газа.
Водяное отопление с газовым котлом
При наличии возможности газификации оптимальным вариантом отопления частного дома является водяное отопление на базе газового котла. Это дает возможность решения нескольких задач:
- Собственно отопление помещений дома;
- Производства горячей воды;
- Подключения к системе отопления других зданий на участке;
- Подогрева воздуха в системе приточной вентиляции;
- Сооружения встроенных систем отопления – теплых полов и стен;
- Нагрева воды в бассейне (при наличии такового).
Базовым элементом комплекса является газовый котел. По способу установки и размещения котлы делят на 2 вида:
- Настенные;
- Напольные.
Настенный газовый котел отопления (со снятой передней панелью)
Настенные котлы обычно оснащаются всем необходимым оборудованием – расширительным баком, группой безопасности, насосом для циркуляции, представляют из себя мини-котельную. Они имеют ограничение по тепловой мощности в пределах 30 – 40 кВт.
Более мощные котлоагрегаты производятся в напольном исполнении. Они реже комплектуются встроенным оборудованием – его необходимо приобрести и смонтировать отдельно. Теплообменные аппараты устройств выполняются из стали (в т.ч. нержавеющей), чугуна, реже – меди. Наиболее надежными считаются теплообменники из чугуна (применяются только в напольных моделях), нержавеющей стали. Медь стоит дороже и зачастую склонна к прогоранию, поэтому применяется редко.
По способу удаления продуктов сгорания и характеру горения агрегаты делят на 2 группы:
- С открытой камерой сгорания и естественным дымоудалением, атмосферные;
- С закрытой камерой сгорания и принудительным удалением дыма, турбированные.
При работе атмосферных котлов воздух для процесса горения забирается из помещения, посредством естественной тяги.
Стальная дымовая труба напольного газового котла
Работа котлов такого типа требует строительства дымовой трубы, дым удаляется через нее естественной тягой.
Коаксиальный дымоход котла
Турбированные котлы оснащены вентилятором для забора воздуха и выброса дыма через коаксиальный дымоход (труба в трубе) или комплект раздельных дымовых труб. Агрегаты этого вида имеют повышенный КПД.
По наличию функции производства воды котлы делят на 3 типа:
- Одноконтурные – только для нужд отопления;
- Двухконтурные – с вторичным теплообменником ГВС;
- Со встроенным бойлером.
Лучшим решением для реализации нужд ГВС является использование отдельного бойлера косвенного нагрева – подключение БКН к одноконтурным котлам производится различными способами. При небольших объемах горячего водопотребления достаточно двухконтурного котла, при нормальном и увеличенном использовании горячей воды устанавливают бойлер – он хранит запас нагретой воды.
Организация водяного отопления на базе газового котла имеет массу вариантов и технических решений, реализуется в следующих направлениях:
- Отопление помещений радиаторами, конвекторами, теплыми полами;
- Подогрев воздуха в калориферах приточной вентиляции;
- Производство горячей воды;
- Подключение и обогрев отдельных строений – гаража, бани и других.
Двухтрубное боковое подключение радиатора отопления
Системы водяного отопления оснащаются различными нагревательными приборами – радиаторами, конвекторами, регистрами. Обвязка приборов отопления производится по 4 схемам:
- Однотрубная;
- Двухтрубная;
- Коллекторная (лучевая);
- Комбинированная.
Отдельной конфигурацией водяного отопления является комплекс обогрева теплыми полами, оно может выполнять как основную, так и вспомогательную функцию.
Контуры водяных теплых полов

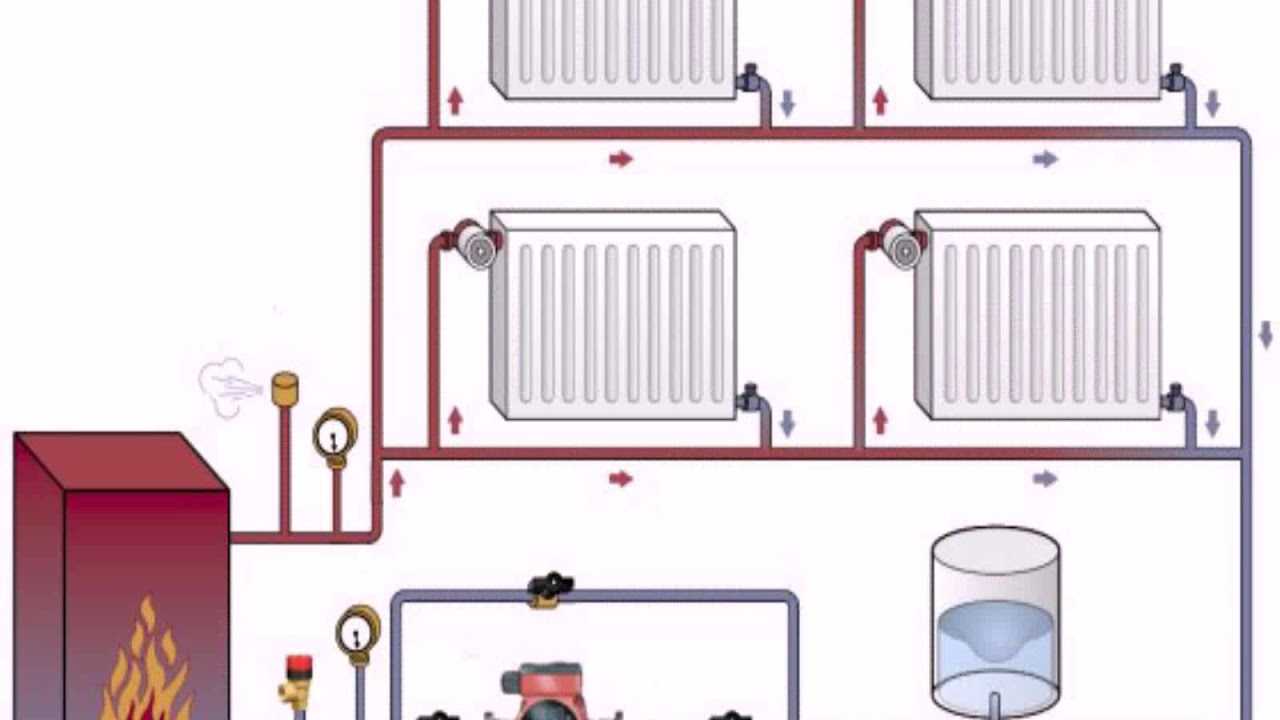

Движение теплоносителя в системах газового водяного отопления реализуется 3 способами:
- Естественная (гравитационная) циркуляция;
- Принудительная циркуляция с помощью насоса;
- Комбинированная циркуляция – попеременное использование первых двух видов.
Для оптимизации работы комплекса отопления могут использоваться различные устройства – гидрострелка, коллекторы, теплоаккумулятор, балансировочная и терморегулирующая арматура, системы комнатной и погодозависимой автоматики, дистанционное управление, программирование режимов и другое.
Газовое отопление – наиболее выгодное решение для обогрева частного дома, реализации других задач. На первых этапах отопление газом требует вложения сил и средств, зато впоследствии быстро окупает себя, качественно обеспечивает необходимый уровень комфорта для человека.
(Просмотров 637 , 1 сегодня)
Рекомендуем прочитать:
Как меньше платить за воду по счетчику
Печное отопление частного дома
Как построить септик своими руками
Как правильно выбрать радиатор для отопления помещений
Прокладка труб отопления
Почему радиаторы (батареи) отопления ставят под окнами?
Плюсы и минусы газовых систем разного типа
Каждый тип системы имеет свои преимущества и недостатки.
Водяная
- схема с частичной рециркуляцией.
- благодаря широкому использованию на рынке много специалистов и оборудования;
- возможность обустроить тёплые полы;
- достаточная экономичность.
Минусы:
- схема с частичной рециркуляцией.
- проблемы теплоносителя (вода замерзает, антифризы потенциально опасны для здоровья);
- длительный нагрев дома;
- увеличение веса здания и нагрузки на фундамент;
- зависимость от наличия электроэнергии.
С воздухом
- схема с частичной рециркуляцией.
- более дешёвый способ обогрева в сравнении с жидкостным;
- высокая скорость нагрева помещений;
- нет проблем с жидкостным наполнением труб, как и самих труб и радиаторов;
- дополнительные функции (очищение, увлажнение воздуха, возможность кондиционирования);
- безопасность.
Минусы:
- схема с частичной рециркуляцией.
- сложности монтажа (систему делают при строительстве дома, позже сложно скрыть воздуховоды);
- необходимость техобслуживания;
- на рынке меньше оборудования и специалистов;
- энергозависимость.
Газовые котлы АОГВ-11.6-3: инструкция по применению
В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.
В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.
АОГВ что это такое
Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.
АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.
Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.
Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом
Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.
Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.
Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.
Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.
Устройство котла АКГВ-11.6
Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

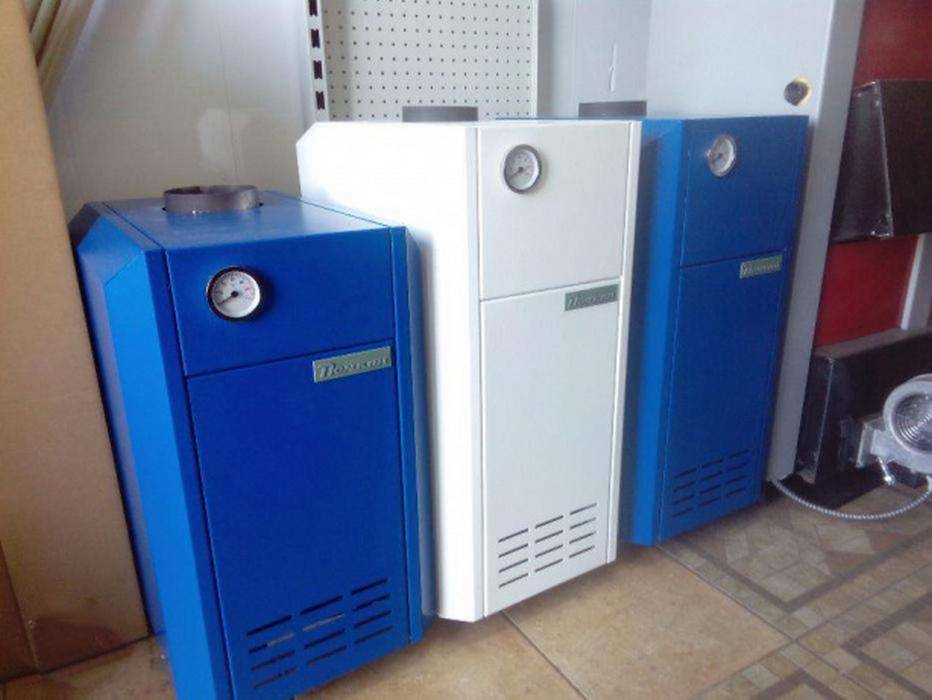

Чем отличаются напольные газовые котлы АОГВ
Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.
Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.
Котел АОГВ-11.6-3 Эконом
Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.
Автоматика котла АОГВ-11.6-3 серии Эконом
Котел АОГВ-11.6-3 Универсал с автоматикой Sit
Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.
Преимущества котлов АОГВ-11,6-3
— возможность работы в системах с естественной и принудительной циркуляцией
— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)
— возможность работы на природном и сжиженном газе
Недостатки котлов АОГВ
— устаревшая автоматика на котлах серии Эконом
— трудно найти запчасти, если требуется их замена при неисправности
— довольно высокая цена по сравнению с конкурентами
Котлы АОГВ-11.6: цена на продукцию
На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.
В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.
Что такое АОГВ: расшифровка
Автоматика механическая.
АОГВ (расшифровка: аппарат отопительный газовый водогрейный) – это газовый котел, в котором нет ни одного энергозависимого элемента. То есть агрегат может работать в автономном режиме без электричества. Обычно они устанавливаются там, где есть центральный газопровод, но даже в отсутствие газа можно поменять горелку, которая будет работать на пропан-бутане. В маркировке нагревателя после аббревиатуры всегда идут цифры – это максимальная мощность. Например, АОГВ 17 означает, что максимальная тепловая мощность агрегата составляет 17 кВт.
Основные элементы нагревателя:
- автоматика;
- термопара;
- камера горения;
- теплообменник;
- дымоход.
Работу котла АОГВ контролирует механическая автоматика. На отечественных нагревателях может устанавливаться автоматика своего (в более дешевых моделях), европейского или американского производства. Это сердце нагревателя, без автоматики котел работать не может. Второй важный элемент нагревателя – это медная термопара. Она отвечает за то, чтобы приводить в действие электромагнитный клапан, который перекрывает подачу газа, если фитиль горелки погас.
