Газовые плитки для дачи — как выбрать, оформить, подключить

Введение в эксплуатацию

Чтобы правильно выполнить установочные работы, следует в первую очередь подсоединить подводку к плите (и закрепить), а только потом подключать к баллону

По завершении сборки нужно осторожно повернуть вентиль и через редуктор выбрать необходимое давление газовой смеси на выходе. Когда газ заполнит шланги, все стыки и соединения следует тщательно обмазать мыльной пеной для обнаружения утечек

Если возникают воздушные пузыри, нужно подтянуть места соединений. В том случае, если они затянуты сильно, а пузыри по-прежнему идут, нужно проверить состояние установленных прокладок и при необходимости заменить их. Если проблем не обнаружено, следует открыть кран перед плитой и по очереди проверить работу конфорок.

При вводе плиты в эксплуатацию можно обнаружить некоторые недоработки, легко устранимые своими руками.

1. Если все конфорки коптят и горят любым цветом, кроме синего или зеленоватого, нужно понизить выходное давление с помощью редуктора.
2. Когда неправильно работает лишь одна или несколько конфорок, это означает, что для них неверно подобраны жиклеры.
3. Если горелка гаснет при включении минимального пламени, нужно откорректировать винт малого расхода газа на кране плиты или чуть-чуть приподнять давление через редуктор.

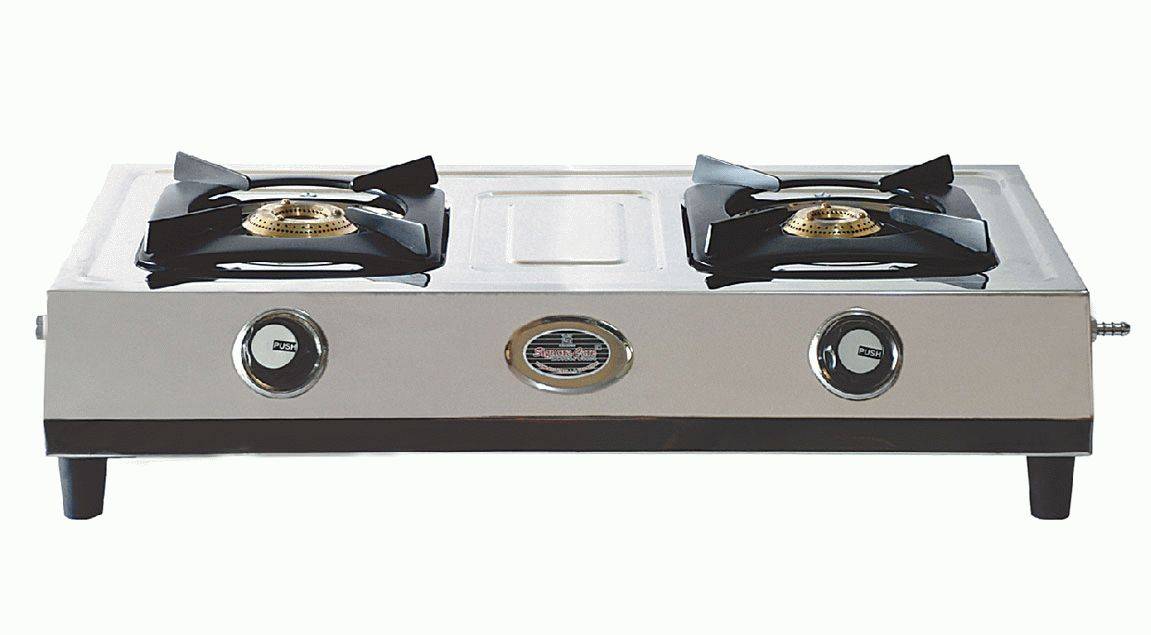

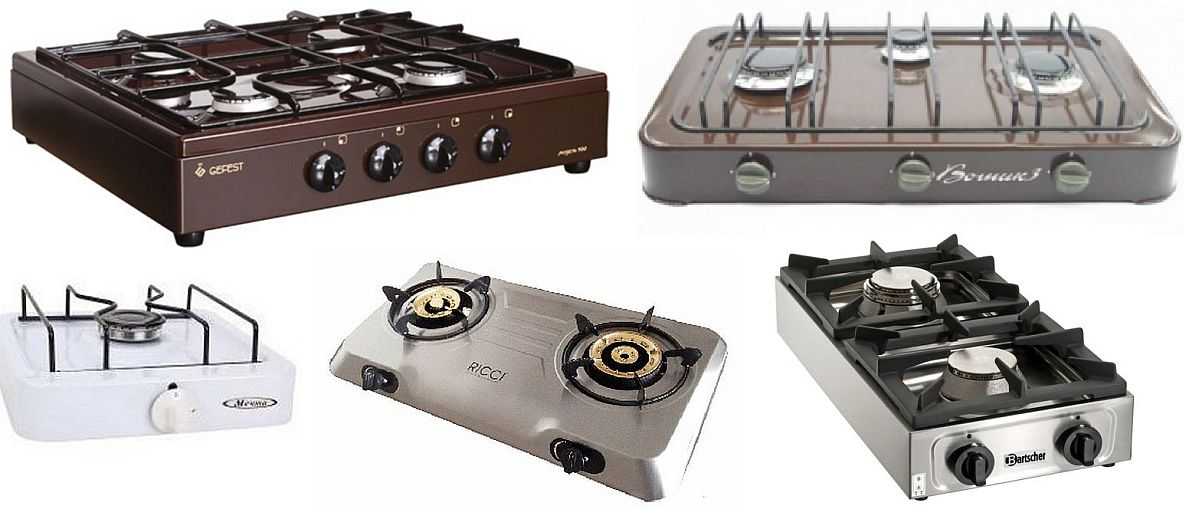

Основные технические характеристики баллонных газовых плит

К характеристикам комплектующих относят количество конфорок (от 1 до 8), их мощность, поверхность плитки (стеклокерамика, нержавеющая сталь, закалённое стекло), духовой шкаф (до 160 л), наличие таймера и блока индикации. Плиты имеют сенсорное, механическое или электронное управление.

Газовый шланг и редуктор — неизменные спутники газовых плит

Материал и размер баллона

Прежде чем приобрести газовый баллон для дачи, узнают репутацию компании-поставщика. В подозрительно дешёвых мастерских есть отличный шанс приобрести некачественное оборудование с сомнительными стандартами, а то и вовсе безо всяких гарантий на безукоризненную работу. Заправляться в таких местах тоже не следует, даже если это ближайшее место к вашему дому.

Материал, из которого сделан баллон для пропано-бутановой смеси, — сталь из углеродистого вещества. Стандартная толщина стенок − 3 мм и больше. При расчётном давлении в качественном баллоне в 5 МПа, но при эксплуатации требуется всего 1,6 МПа.

Привычный нам вид баллона под бытовой газ

Помимо привычных всем ёмкостей из углеродистой стали, в продаже есть баллоны из композитных материалов для сжиженного газа. Такие аппараты устойчивее к внутренним разрывам, имеют прозрачные стенки, через которые видно оставшееся количество вещества.

Богатство выбора композитных ёмкостей для газа

После выбора баллона определяют походящий объём газовой ёмкости: в документах на плиту указан расход смеси бутана и пропана. Именно эти составляющие и применяются для бытового использования. В стандарте указано, в каком процентном соотношении должны находиться эти компоненты. Допустимо содержание серы и некоторых других элементов, однако такие вещества могут плохо повлиять на отдельные детали оборудования.

Фирма, занимающаяся заправкой баллонов, должна хорошо себя зарекомендовать

При заправке учитывают, что газовая смесь должна быть на 15% меньше объёма ёмкости.

Газовые баллоны проверяют раз в пять лет, и если оборудование пригодно к дальнейшему использованию, на нём выбивают новую надпись. Обычный цвет такого оборудования — красный. Если вы тщательно подходите к выбору баллона, то ваш глаз не пропустит ни одного дефекта, коих может быть предостаточно. Вентиль может пропускать газ, что покажет мыльный раствор. Маркировка качества может отсутствовать, или был пропущен срок технического осмотра. Можно заметить трещинки или вмятины, коррозию, испорченную резьбу колпака, неверно установленную опорную часть или её повреждения. Для предупреждения механических повреждений при перевозке любого элемента применяют колпак. Помните, что правило перевозки газовых ёмкостей для частных лиц ограничено пятью аппаратами в единице транспорта.

Подводящий газовый шланг— какой лучше

Рынок делает своё самое лучшее и качественное предложение: специальный сильфонный шланг.

Дорогостоящий и качественный элемент при подведении газа

Такой шланг покрыт полимерным материалом, что позволяет предотвратить многие проблемы в работе оборудования. Более дешёвый аналог — резиновый шланг в гофрооболочке из нержавеющей стали.

Несмотря на низкую цену, такой подводящий элемент будет работать долго и хорошо. Есть ещё экономный вариант, предлагаемый на рынке подводящего газового оборудования, представленный резиновым шлангом с тканевой оплёткой. Хотя при посещении вашего дома работниками газовой службы вы услышите рекомендацию − заменить такую подводку на жёсткий стационарный вариант.

Чтобы вы не выбрали, обязательно изучите сертификат на товар, гарантию и отзывы о производителе. Качественный газовый шланг должен нести свою службу безукоризненно более 30 лет. Ниже в статье вы найдёте рекомендации по установке сильфонного шланга. Предлагаемая длина составляет 4,5 м, которая позволяет перемещать плиту и мебель рядом с ней.

Редуктор

Редуктор должен понижать газовую смесь до оптимального для работы уровня. Этот компонент может быть прямым или обратным, рассчитанным на разный объём газа. Редукторы разных моделей имеют некоторые отличия в предназначении, качестве материалов, наличии манометров.

Что необходимо для установки и подключения

Нужны будут:

• газовая плита для дачи под баллон (настроенная на использование сжиженного газа);
• баллон с газом;
• редуктор;
• шланг для подключения газовой плиты или медные трубы подходящего диаметра.
• хомуты 2 шт для крепления шланга (с одной стороны — к переходнику для подключения плиты, с другой — к редуктору);
• газовый кран (не обязателен, но желателен).

Как выбрать газовую плиту уже понятно, с остальными составляющими сейчас разберемся. Сложного ничего, но есть особенности.

Материал и размер баллона

Сначала поговорим о материале, из которого баллон для сжиженного газа изготовлен. Еще недавно даже разговоров таких не было. Газовый баллон был исключительно металлически, причем из металла приличной толщины. Сейчас есть еще и композитные газовые баллоны (называют еще евробаллон) и они разрешены к использованию газовыми службами. Если есть возможность, купить лучше именно такие. Чем они лучше? Вот перечень их достоинств:

• Легче в 2 раза.
• Имеют плавкую вставку, которая предотвращает взрыв при перегреве/пожаре.
• Разрешены к перевозке в обычных машинах.
• Не накапливают статическое напряжение.
• Есть полимерные баллоны с прозрачными вставками. Они позволяют контролировать и степень заправки, и наличие газа.

Недостатков у полимерного баллона немного. Первый — он стоит в два-три раза больше металлического, зато переносить/перевозить его гораздо легче. Второй — при равном объеме по габаритам он больше металлического аналога.

Теперь о размере газовых баллонов. Чем больше объем газового баллона, тем продолжительнее период между заправками. Но, с другой стороны, баллоны большего объема имеют большие габариты и вес, переносить/перевозить их сложнее. К том же под маленький баллон проще найти место для установки.

В общем, тут выбор за вами. Тем более, что с появлением композитных появились они разных габаритов — высокие и узкие, низкие и широкие.

Редуктор

Зачем нужен редуктор на газовом баллоне? Он выполняет сразу несколько функций:

• Стабилизирует давление на выходе из баллона.
  • Газ в баллоне находится под высоким давлением, для плиты оно должно быть ниже. Вот этим и занимается редуктор.
  • Когда в баллоне газа остается мало — 5-10% — редуктор давление увеличивает.
• Предотвращает попадание воздуха внутрь. При соединении с кислородом образуется взрывоопасная смесь, так что эта функция также важна.
• Есть модели, работающие как клапан сброса давления. При превышении заданных параметров часть газа выпускается — до нормализации показателей.

Так что редуктор на газовом баллоне помогает повысить безопасность и стабилизирует работу плиты. Без него лучше плиту не подключать. В таком случае, чем больше вы откроете кран на плите, тем более мощный поток газа будет выходить. Кроме того, что это неэкономно, может создать ситуацию, когда баллон начнет прыгать. В общем, без редуктора лучше не эксплуатировать.

Обратите внимание, что для металлических и композитных баллонов используются редукторы разного типа. Потому, при покупке, уточняйте тип баллона и его объем

И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан.

Опасайтесь редукторов Китайского производства….

Если говорить о производителях, лучше брать российскую или европейскую продукцию. Китайские лучше обходит стороной. Даже те, которые прошли сертификацию, сделаны из очень тонкого металла и быстро выходят из строя (начинают травить). К тому же многие не выдерживают размеры штуцеров. При подключении это становится проблемой, так как шланг надевается неплотно, приходится каким-то образом соединение уплотнять.

Шланг для газовой плиты

Купить его можно в магазинах горгаза или в строительных магазинах/рынках. Но обязательно уточните, что вам он нужен для подключения газовой плиты. Правильно называется он «шланг-рукав газовый».  Внутренний диаметр должен быть 16 мм, наружный зависит от вида шланга, на поверхности должна стоять надпись (желтым цветом) о том, что шланг именно газовый.

Бывают такие газовые шланги:

Для подключения баллона к газовой плите нужен шланг длиной около метра — чтобы выполнить условие про расстояние между баллоном и плитой в 0.5 метра и оставить запас на свободу передвижения.

С одной стороны на шланг должна быть установлена накидная гайка с прокладкой. Этот конец подключаем к выходу от газовой плиты. Если покупать просто кусок шланга, можно поставить соответствующий газовый переходник самостоятельно, затянув крепление при помощи металлического хомута (не забудьте про силиконовую толстую прокладку для герметизации). С другой стороны шланг подключается к редуктору — натягивается на штуцер, затем затягивается хомутом (не забудьте хомут надеть на шланг, а потом подключать его к штуцеру).

Как выбрать хорошую походную плиту

Они бывают выполнены в форме небольшой конфорки с регуляторами и местом под баллончик с газом, а бывают в виде складной горелки, которая превращается в конфорку после сборки. Горелка может устанавливаться непосредственно на баллон или путем соединения через шланг, что более безопасно. Некоторые модели могут работать с природным газом из баллонов или магистралей, но основная масса горелок и плит разработана для цанговых одноразовых баллончиков (их объем обычно равен 220 мл), газовых баллонов с резьбовым соединением (объем 110, 230, 450 гр). Конструкция портативных плиток рассчитана на использование пропан-бутанового газа.

Большинство моделей 2022 года оборудовано пьезоподжигом, который хоть и не боится влажности, но бывает капризен и срабатывает не с первого раза. В любом случае, следует всегда иметь при себе спички, зажигалку или автономный пьезорозжиг.

При выборе переносной газовой плитки следует учитывать следующее:

• для чего она нужна (для туризма, дачи, дома, рыбалки, гаража и т.д.);
• насколько часто она будет нужна;
• насколько далеко ее потребуется переносить;
• каким способом (на транспорте или пешком) ее нужно будет перемещать.

Для туризма следует выбрать плитку исходя из количества человек, идущих в поход. Для приготовления пищи объемом 1 литр требуется 1 киловатт энергии. Следовательно, для одного-двух человек комфортно будет пользоваться плиткой от 1.5 кВт, для трех от 2 и так далее. Если посуда для похода уже куплена, нужно подобрать плитку исходя из ее диаметра. Плитки, как правило, рассчитаны на кастрюли, котелки и сковороды, а горелки на кружки, турки, небольшую посуду диаметром до 25 см. Для походов в горы, сплав по реке, велозаезда, пешего марафона лучше выбирать наиболее легкие и компактные модели.

Следующее правило – чем чаще, тем дороже. Если плитка или горелка потребуется лишь пару раз за сезон (или, например, для хранения дома на случай отключения света), то можно выбрать модель подешевле, они чаще ломаются, прогорают и не будет обидно ее потерять или забыть. Для пользования на постоянной основе лучше взять конструкцию известного бренда понадежнее и дороже.

Более тяжелые, громоздкие модели, рассчитанные на природный газ или подключение к баллонам сжиженного газа, отлично подойдут для дачи, гаража, поездки на автомобиле, кемпинга, потому что на них можно приготовить обед на всю семью, использовать для изготовления варенья, компотов, самогона, варить прикорм для рыб.

В любом случае, каждый из выбранных приборов должен отвечать требованиям пожарной безопасности: иметь обратный клапан, крепкие соединения, не травить газ и не коптить.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

• паспорт собственника дома или квартиры;
• справка о прописанных жильцах;
• свидетельство гос. регистрации;
• справка о регистрации жилого объекта, свидетельство о собственности;
• книжка абонента (при ее наличии);
• квитанции;
• паспорт счетчика;
• договор на техобслуживание газового оборудования;
• техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

• разводные ключи;
• отвертка;
• герметик;
• газовый шланг;
• газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку. Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Как подключить газовую плиту своими руками

Место, куда устанавливают газовую плиту или иное оборудование, должно быть предусмотрено проектом дома и квартиры. В противном случае необходимо получение разрешения государственной газовой службы.

Подключение приборов лучше доверить специалистам, но если есть желание сделать это самостоятельно, следует изучить соответствующие правила. Помните, что допущенные ошибки могут привести к утечке газа, а также вы автоматически лишаетесь ряда преимуществ:

1. У вас не будет на руках такого документа, как «Акт наряд на подключение-отключение газоиспользующего оборудования жилых зданий», а значит при несчастном случае вина полностью ляжет на ваши плечи.
2. В случае установки новой газовой плиты и ее последующей поломки, вы не сможете произвести ремонт по гарантии из-за самостоятельного подключения.

Современные газовые плиты реализуют с полным комплектом необходимых для подсоединения приспособлений: фитинги, переходники и шланги. К отдельным моделям могут от 2 до 4 форсунок различного типа. Подробные и наглядные инструкции достаточно понятно разъясняют всю процедуру подключения. Итак, распаковав плиту и проверив наличие все деталей, следует приготовить необходимые инструменты:

• газовый разводной ключ № 1;
• ключ рожковый (22×24);
• отвертка крестовая;
• газовый шланг;
• шаровой кран.

Для проверки качества подсоединения понадобится мыльное средство либо пена для бритья и кисточка для нанесения.

Первое, что необходимо сделать — это отключить подачу газа, перекрыв кран на отпуске. Затем проверить перекрытие подачи путем включения конфорки. Одновременной со сменой плиты можно произвести замену крана перекрытия.

1. Открыть форточку, приготовить мокрую тряпку, уплотнительную нить или ленту.
2. Снять старый кран и заткнуть трубу мокрой тряпкой.
3. Очистить резьбу и намотать на нее нить или ленту.
4. Извлечь тряпку, навинтить на резьбу новый кран.
5. Проверить герметизацию мыльным средством.

Как проверить надежность подсоединения: нанести на место стыковки мыльное средство или пену для бритья. В случае утечки оно начнет пузыриться.

Установка новой газовой плиты

Теперь на место старой или в любую другую часть кухни необходимо поставить новую плиту, выдержав такое расстояние от стены, какое указано в инструкции по установке, как правило, от 6 мм. Выровняйте плиту по горизонтали при помощи регулировочных ножек и уровня, убедитесь в ее устойчивости.

Предполагается, что гибкий шланг подключения уже есть, а потому последующим этапом станет его подключение к плите, а затем к газовому стояку. На штуцер шланга следует намотать уплотнитель (нить или лента), а затем закрутить его в кран отпуска.

Аналогично поступают со вторым концом, присоединяя его к газовой плите. Часто в комплектацию новых моделей входит прокладка с металлической сеткой для защиты от загрязнения. Ее необходимо установить между гибким шлангом и входов в плиту.

Заключительный этап установки газовой плиты — проверка качества подсоединения. Используйте приготовленное заранее мыльное средство. Отсутствие пузырей говорит о том, что с подключением газовой плиты вы справились на отлично!

Если у приобретенной вами плиты вход меньшего или большего диаметра чем диаметр крана отпуска и шланга, необходимо приобрести в специализированном магазине переходник. При его установке следует также использовать уплотнитель, а затягивание производить двумя шаровыми ключами. При проверке качества соединения не забудьте проконтролировать места стыковки плиты, переходника и шланга.

Кстати. В промышленном газовом оборудовании применяются фитинги a газоснабжение.

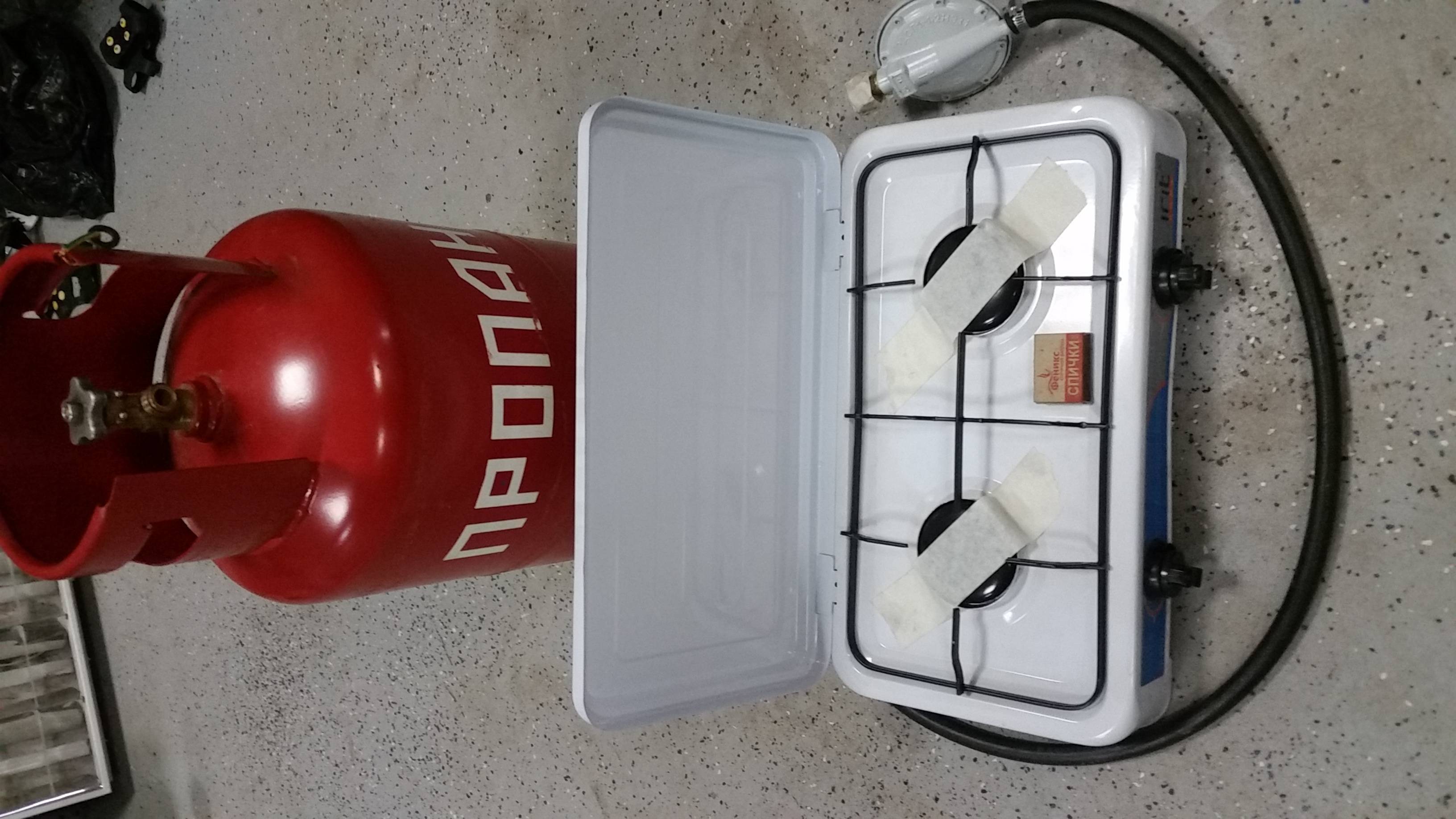

Как подключить газовою плиту к баллону

Перед установкой газовой плиты на даче и в частном доме с использованием баллонов сжиженного газа, убедитесь, что ваше помещение соответствует все правилам безопасности. Затем следует сменить сопла в горелках на меньший диаметр, так как баллонный газ обладает большим давлением.

В остальном инструкция по подключению и последующей проверке повторяет все этапы подсоединения газовой плиты к стационарному источнику газа.

Правильное подключение газовой плиты гарантирует отсутствие утечек, проблем с местной газовой службой и положительные эмоции во время приготовления пищи.

Безопасность

При подключении газовой плиты обязательно прочтите инструкцию по эксплуатации плиты. Там наверняка есть пункт безопасное подключение плиты своими руками.

пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Общие полезные сведения

Место размещения

Если вы планируете хранить газ при отрицательных температурах, то учтите, что следует покупать только пропан-бутановую смесь, которая имеет пометку «зимняя», так как в противном случае он не будет израсходован весь. Еще один плюс установки баллона на улице – нет никаких утечек газа в жилом помещении (если вдруг такое произойдет).

К слову, не допустима установка в непроветриваемых помещениях, а также ниже уровня земли (к примеру, в погребе/подвале). Дело в том, что пропан тяжелее, чем воздух, и поэтому в случае утечки он начнет скапливаться, а при соотношении от 2.35 до 9.55% к воздуху пропан может образовать даже взрывоопасную смесь. Также расстояние от кухонной плиты до баллона с газом должно быть не меньше 1 метра, а также не меньше 1 метра от приборов отопительного характера.

Схема для установки

Для подключения плиты к газу в загородном дачном домике и капитальном строении используются разные схемы. Итак, как выполнить подключение баллона с газом к плите в жилом доме? В таком случае будет рациональным иметь запас в виде нескольких баллонов, которые будут храниться в отдельном шкафу. Последний обязательно должен быть установлен на фундаменте из бетона, высота основания которого будет 25-30 см над уровнем земли. Расстояние от стены строения до шкафа должно быть 50 см., а от плиты до трубы, проходящей сквозь стену не меньше 20 см. Также стоит учесть, что нельзя устанавливать шкаф с баллонами со стороны фасада дома и транспортного проезда.

Как снабдить летнюю кухню газом

Чтобы правильно подключить газовую плиту к баллону на дачу, используйте такую схему:

1. Печь должна быть установлена не ближе, чем 75 мм от стены – такое расстояние требуется для того, чтобы шланг, который подключен к штуцеру, не перегибался.
2. Баллон следует установить на расстоянии не меньше 1 метра, а шланг, который будет использован для подключения, должен по размеру быть не меньше 150 см.
3. Для надежности фиксации в вертикальном положении следует пристегнуть шланг хомутом, который будет вмонтирован в стену.

Разновидности резервуаров для газа

Для того чтобы доставлять газ на место пользования, используют несколько стандартных размеров резервуаров. Для частого использования будет проще купить большой баллон, тогда как для использования на даче можно выбрать емкость меньшего объема. Такой баллон будет удобен в транспортировку и для него будет проще найти место в тесном пространстве. Баллоны обладают рядом характеристик:

Объем (литры)	Масса емкости в незаполненном виде (кг)	Масса полной емкости	Количества газа в м3	Допустимые границы заправки (литры)
5	4	6	0.95	4.25
12	5.5	11	2.6	10.1
27	14	26	5.39	13
50	22	43.2	10	42.5

Обратите внимание, что объем заливаемого газа (пропана) будет меньше, чем сам объем емкости. Это связано с безопасностью баллона, так как газ, заправленный в зимний период времени, начнет расширяться в теплом помещении и даже может порвать баллон, если в нем газа больше, чем положено по нормативам

Выводы и полезное видео по теме

Обзор газовой отопительной техники для дачи:

https://youtube.com/watch?v=Wlw5jueGgBY

Советы пользователя-любителя при сравнении туристических обогревателей:

В рейтинге – 12 моделей, которые положительно оценили пользователи. При отборе учитывались технические характеристики, функциональные возможности, удобство эксплуатации, потенциальные проблемы. Среди них и новинки, и давно уже зарекомендовавшие себя агрегаты.

Выбирая отопительный прибор, ориентируйтесь на конкретные условия использования: тот, что отлично подходит для отопления гаража, будет неуместен в походных условиях, и наоборот. И помните, что на первом месте – безопасность, особенно при использовании газовых плиток и печек в закрытых помещениях.
