Схема работы электроподжига
В то время как горючая смесь достигла горелки, начинает подаваться искра для её воспламенения. По какой схеме работает электроподжиг? Когда вы утапливаете ручку включения горелки, контакты кнопки под ручкой замыкаются, позволяя току «добраться» до искрового модуля, который генерирует искру. Блок электроподжика плиты выдаёт высокое напряжение, которое подается на электроды поджига. Сама искра возникает между электродом (белая свеча розжига в керамической изоляции) и крышкой горелки. Там где постоянно щелкает искра, уже скопился газ, который впоследствии воспламениться. Так происходит включение горелки.
Бренды – что с ними не так?
Мало кто знает, но на рынке газовых котлов полным-полно моделей с одинаковыми или схожими внутренностями. Производятся они на одних и тех же заводах, но продаются при этом под разными брендами!
Ошибка №25
Поэтому зачастую вы переплачиваете только за название, потому что производитель хорошо вложился в маркетинг.
Прочитайте как звучит – Federica Bugatti. Федерика Бугатти!
Сразу перед глазами встает шикарная машина для какого-нибудь аристократа или богатенького буратины.
А теперь сравните с Hi-therm Optimus. Уже не так звучно, правда?
Тем временем все это продукция турецкого завода Airfel. На сегодняшний день завод принадлежит японской компании Daikin.
Они выпускают четыре разных котла с практически схожими внутренними компонентами и всё под разными брендами.
Airfel Duo
Federica Bugatti Eco
Hitherm Optimus
Kentatsu Nobby Smart
Стоят модели по-разному, а по сути являются одним и тем же котлом.
Среди более известны марок можно взять Baxi (Бакси).
Baxi Luna 3
De Ditrich Zena Plus
Westen Star Digit
Это тоже копии одного и того же котла с минимальными отличиями, но под разными названиями.
То же самое относится к:
Bosch Gaz 6000
Buderus U072
Или
Bosch Condens 7000iW
Buderus Logamax plus GB172i
Для чего это делается? Скорее всего, таким нехитрым способом производитель хочет разбавить свое присутствие на одном и том же рынке в какой-то стране. По итогу, как бы предоставляя потребителю ложный выбор.
Поэтому, если вы уже остановились на какой-то конкретной марке, возможно вам стоит поискать ее аналоги за совсем другие деньги, но одинакового качества.
Делается это все путем гуглопоиска завода производителя (вспоминаем тот же “сертификат соответствия”) и его суббрендов.
Какие преимущества дает использование газовых банных печей?
По сравнению со своими дровяными «собратьями», газовые банные печи отличаются целым рядом значимых преимуществ:
Практически все модели имеют систему термостатического регулирования. А это означает, что полностью отпадает необходимость в процессе принятия банных процедур отвлекаться на поддержание необходимой температуры – подкладывать дрова, изменять положение поддувального окошка и т.п. Достаточно выставить заранее требуемый уровень нагрева в парной – все остальное возьмет на себя система автоматического управления работой.
Система термостатического управления газовыми горелками позволяет выставить нужную температуру – и больше не отвлекаться на это дело во время принятия банных процедур
- Современные газовые печи – чрезвычайно просты в эксплуатации. Они оснащены всеми необходимыми ступенями контроля и обеспечения безопасности.
- Дровяные печи приходится вычищать от скопившей золы буквально после каждой растопки. В газовых установках такой проблемы нет. Профилактика, безусловно, необходима, но ее периодичность, как правило, не превышает двух раз в год. Кстати, это касается и дымохода для бани – твердых продуктов сгорания в дыме от древесины – несравнимо больше, чем при сжигании газа.
- При использовании природного сетевого газа не возникает никаких вопросов с организацией хранения топлива, с его доставкой в баню. Достаточно открыть кран – и можно разжигать каменку. Если используется сжиженный газ в баллонах, то это чуть сложнее. Но и для баллонов тоже можно один раз организовать компактный редукторный шкаф у внешней стены бани, протянуть на постоянной основе шланги, и в дальнейшем не испытывать сколь-нибудь серьезных проблем.
Если планируется применение баллонного газа, то можно у стены бани смонтировать специальный шкаф.
- По скорости нагрева парной газовые печи ничуть не уступят дровяным или электрическим, но при этом их эксплуатация выйдет намного дешевле, благодаря вполне доступной стоимости «голубого топлива».
- Современные модели газовых банных печей отличаются завидной долговечностью, а производитель дает на них весьма неплохую заводскую гарантию.
- Многим моделям газовых печей для бани уже заранее придана соответствующая внешность, не требующая никаких доработок. Однако, есть и такие, что требуют обязательного обкладывания кирпичом или полного закрытия со всех сторон каменкой.
- Немаловажным для традиционно тесных банных условий является и то, что газовые печи обычно отличаются компактностью.
Цены на газовые печи
газовая печь
Существенным недостатком таких печей можно назвать только одно. Как и для любого иного газового оборудования, для них требуется согласование установки соответствующей организацией и подведение магистрали. Это значит, что придется заказывать составление проекта, а затем заниматься его утверждением по инстанциям, что всегда сопровождается потерей времени, нервов, да и дополнительными материальными затратами. Но преимущества газовых печей все же перевешивают этот «минус».
Timberk TGH 4200 SM1
Страна производитель – Китай. Модель керамической газовой печи предназначена для обогрева помещений, не имеющих других видов отопления, площадью до 60 кв. м. Компактный прибор работает от баллонного газа пропана или бутана.
Он автономен от электричества, имеет привлекательный внешний вид и обладает повышенной безопасностью. Корпус изделия установлен на колёсную базу. Это позволяет перемещать его из одной комнаты в другую без особых усилий.
Газовый балон до 12 литров помещается в корпус прибора. Тип подключения – шланговый. Модель оснащена пьезорозжигом. Нагревательным элементом конструкции является керамическая панель.
Она разжигается от фитиля. При обогреве выделяемые прибором инфракрасные лучи нагревают окружающие прибор предметы и поверхности, которые передают своё тепло помещению.
Мнение эксперта Чебатков Максим Павлович Специалист по бытовой техники и её ремонту
Конструкция оснащена датчиками газ-контроля. Они отключают подачу газа при затухании пламени и превышении концентрации СО2, а также при падении прибора. При максимальной мощности обогреватель может беспрерывно работать не менее 17 часов.
Технические характеристики:
Достоинства:
- последовательный старт трехсекционной горелки;
- компактность;
- простое управление;
- защита от опрокидывания;
- наличие пьезорозжига.
Недостатки не выявлены.
Печи для водяного контура
Твердотопливные котлы, которые применяют для обогрева дач и частных домов, часто устанавливают в специальных котельных, в коридорах или подсобках. Они не отличаются привлекательным внешним видом, но к ним можно подключить водяной контур. И тогда печь будет греть трубы и радиаторы. Такие агрегаты считаются универсальными.
Преимущества печи для водяного отопления дома на дровах:
- тепло идёт от самих печей и от нагреваемых ими водяных контуров;
- можно обогревать большие площади (если подобрать мощность);
- если модели длительного горения, то снижаются трудозатраты в их обслуживании;
- работают в системах с принудительной либо с естественной циркуляцией;
- максимальный КПД;
- есть модели очень интересные по дизайнерскому исполнению, которые можно ставить не только в подсобку.
Как устроено баллонное отопление
Какой котёл использовать
При организации отопления газовыми баллонами в качестве теплогенератора обычно используют котлы, работающие с водяным контуром. Подходят все те же модели, что рассчитаны на подключение к магистральному газу. Однако, чтобы оборудование работало от сжиженного газа, необходимо поменять горелку или настроить/заменить форсунки (многие производители комплектуют свои изделия специальным набором для СУГ).
По аналогичному принципу выбирают мощность отопительного устройства и его тип. Но, учитывая довольно высокие эксплуатационные расходы на топливо, есть смысл приобрести котёл с самым высоким КПД, например, конденсационный газовый теплогенератор.
Баллоны vs газгольдер
Сжиженный газ для отопления хранят в газгольдерах или стальных баллонах. Естественно, баллоны придётся периодически заправлять, тогда как газгольдера большого объёма может хватить на половину или даже на весь сезон. Однако в первом случае мы можем покупать и привозить топливо самостоятельно, в любых удобных для нас объёмах. Да и намного меньше будут капитальные затраты, не придётся производить обширные земляные работы.
Баллоны для отопления чаще всего располагают на улице в вентилируемом металлическом ящике
Зачем нужен редуктор
Давление в баллонах является величиной непостоянной, зависящей от нескольких факторов (объём оставшегося топлива, количество баллонов, температура, состав смеси, расстояние от сосуда до потребителя). Чтобы преобразовать и стабилизировать давление паровой фазы сжиженного газа, необходимо использовать редуктор.
При выборе редуктора учитывают две ключевые характеристики (все необходимые данные указаны на корпусе):
- Производительность. Тут необходимо учесть, сколько газа расходует котёл. Производительность редуктора должна быть не меньше, чем приемистость теплогенератора. Скорее всего, редуктор с минимальной производительностью (около 1 кг/час) для отопления не подойдёт, так как, например, котёл мощностью 20 кВт потребляет около 2-2,4 кг сжиженного газа за час работы.
- Рабочее давление. Оно должно соответствовать показателям отопительного устройства. Если редуктор даёт слишком большое давление, то можно повредить автоматику котла или пламя будет «отрываться», а горелка – затухать. Традиционно предлагаются редукторы с рабочим давлением в 30, 37, 42, 50 мбар. Есть также модели, позволяющие регулировать давление в диапазоне от 20 до 60 мбар.
Если подключение выполняется гибкими шлангами, то потребуется редуктор со штуцером «ёлочка», если применяются жёсткие трубы и гребёнки – тогда нужны изделия с резьбовыми выходами.
Редуктор для бытовых пропановых установок со встроенным сбросным клапаном
Другие комплектующие для подключения баллонов
Баллоны соединяют в установку посредством металлической гнутой трубы, коллекторов, гребёнок либо армированных гибких шлангов. Сосуды для газа обычно расставляют по линейной схеме, но можно выбрать и более удобную конфигурацию.
Сосуды обычно объединяют в одну общую систему, где они работают одновременно. Возможен и другой вариант. Вокруг переключающегося в автоматическом режиме (или в ручном) редуктора создаётся установка, в которой газ качается только из одной части сосудов, тогда как другая – является резервной. Когда давления в баллонах становится недостаточно, система переключается на резервные баллоны. Благодаря этому решению можно снимать баллоны на дозаправку, не отключая всё отопление.
Кроме того, автоматически переключаемые редукторы комплектуются защитными элементами, которые срабатывают (открывается сбросной клапан) при критическом повышении давления, например, если баллон перегреется.
Подсоединение двух установок по два баллона через переключаемый редуктор
Методика расчета для природного газа
Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.
Посчитать расход газа на отопление можно самостоятельно
Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.
Считаем расход газа по теплопотерям
Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.
Далее можно узнать расход топлива в сутки (умножить на 24 часа), в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

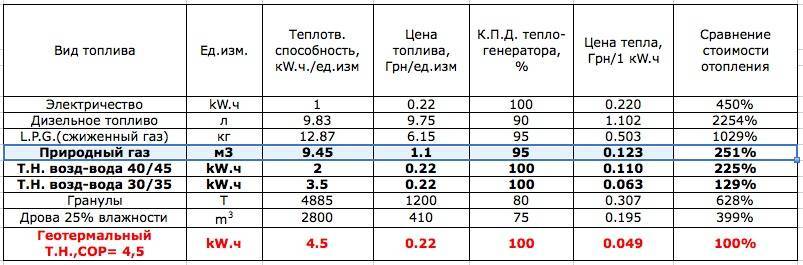

| Наименование толпива | Единица измерения | Удельная теплота сгорания в кКал | Удельная теплота сгорания в кВт | Удельная теплота сгорания в МДж |
|---|---|---|---|---|
| Природный газ | 1 м 3 | 8000 кКал | 9,2 кВт | 33,5 МДж |
| Сжиженный газ | 1 кг | 10800 кКал | 12,5 кВт | 45,2 МДж |
| Уголь каменный (W=10%) | 1 кг | 6450 кКал | 7,5 кВт | 27 МДж |
| Пеллета древесная | 1 кг | 4100 кКал | 4,7 кВт | 17,17 МДж |
| Высушенная древесина (W=20%) | 1 кг | 3400 кКал | 3,9 кВт | 14,24 МДж |
Пример расчета по теплопотерям
Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:
- средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
- в день — 11,2 кВт * 24 часа = 268,8 кВт;
в месяц — 268,8 кВт * 30 дней = 8064 кВт.
Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).
Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:
- расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
- потребность в месяц:28,8 м3/день * 30 дней = 864 м3/мес.
Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.
Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.
Расчет по мощности котла
Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.
Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт = 1,3 м3. Далее все считается как в примере выше:
- в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.
Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.
По квадратуре
Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:
- Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
- Можно прикинуть по среднестатистическим данным:
- при хорошем утеплении дома требуется 2,5-3 куб/м2;
при среднем утеплении расход газа 4-5 куб/м2.
Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление, на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.
Что такое печное газовое отопление?
В данной системе теплоносителем является газ, поэтому помимо отопительных приборов в конструкцию входят газопроводы для поступления топлива, отдачи тепла, запорно-регулирующая арматура, автоматика для безопасного потребления топлива.
Для отопления можно применять магистральный газ. Система является централизованной, единой, топливо подается к потребителю по трубам. Также есть вариант использования сжиженного газа, поставляемого в баллонах разного объема или заливаемого в газгольдеры.
Преимущества и недостатки
Специалисты отмечают следующие достоинства применения газовой печи:
Эксплуатация в любое время года, суток
Газовая отопительная печь в доме не дает перебоев, важно лишь позаботиться о наличии самого теплоносителя. Повышенная эффективность
Приборы обеспечивают комфортную температуру в доме в любых климатических условиях, в том числе в суровые зимние морозы. Удобство
В отличие от твердотопливных котлов для агрегатов на газу не требуется много места, сырье стоит относительно дешево, а для его хранения не придется оборудовать отдельное помещение. Простота эксплуатации. При наличии правильно сконструированной системы управления вся работа сводится к нажатию кнопки, запускающей оборудование в работу. Расходы на профилактику, обслуживание сведены к минимуму. Долговечность. Газовая печь для дома является одним из самых длительно эксплуатируемых приборов. Срок гарантии составляет 10 лет, а при соблюдении технологии монтажа и применения, прибор прослужит намного дольше.
Основной недостаток – высокая цена. Но минус нивелируется невысокой стоимостью топлива, длительным сроком службы системы.
Какие факторы влияют на расход топлива
Годы использования разных видов топлива доказали, что газ на 30% дешевле, чем дизель и электричество. Ббольшинство пользователей подключается к общей магистрали, так как при использовании газа в баллонах затрачиваются средства на доставку.
Факторы, которые стоит учитывать при выборе котла отопления, чтобы не было большого расхода топлива:
Тепловые потери. Расход газового котла напрямую зависит от потерь тепла через стены, окна, двери, крышу. Поэтому проводятся предварительные расчеты мощности техники. Учитывается площадь помещения, качество утепления, назначение соседних комнат.
- Система настроек. Автоматическая установка включает датчики, которые фиксируют температуру внешней среды и настраивают работу агрегата в оптимальном режиме. Это позволяет экономить на потреблении.

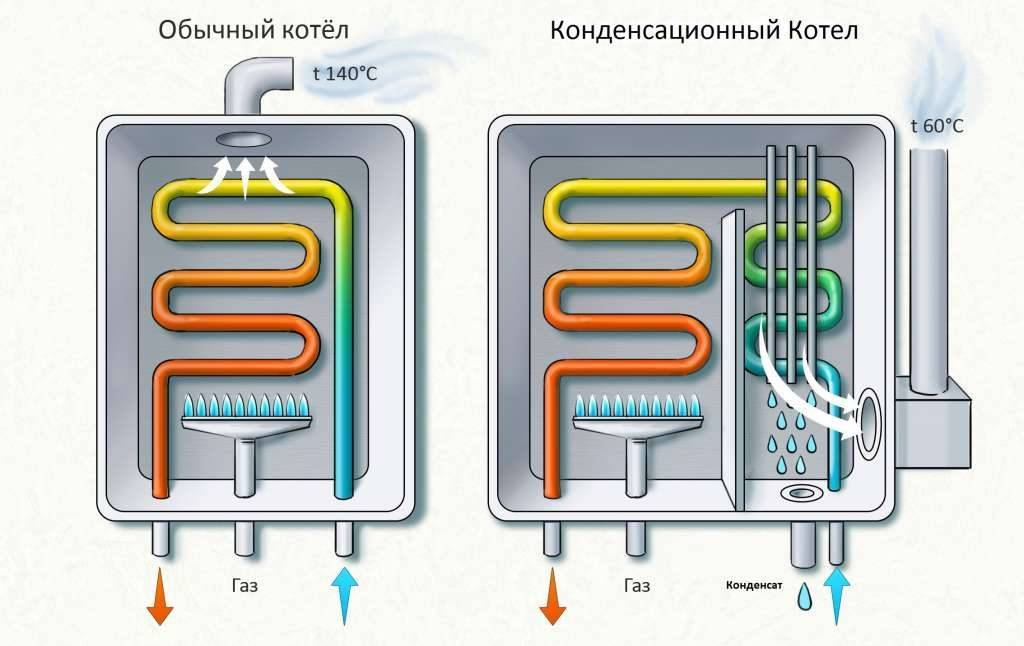

- Тип техники. При использовании конденсационного агрегата расход газа снижается на 15–20%. В отличие от обычного конвекционного типа, конденсатор содержит отдельный теплообменник для направления энергии продуктов сгорания на отопление системы. Так повышается коэффициент полезного действия (КПД) до 100%.
Наличие одного или двух контуров также имеет значение. Одноконтурный прибор работает только на отопление. Тогда как двухконтурный — на горячее водоснабжение (ГВС) и отопление. Следовательно, его расход будет больше.
Агрегаты с закрытой камерой сгорания потребляют меньше топлива, чем с открытой. Также влияет продолжительность отопительного сезона. Ведь зимой котел работает на максимуме, тогда как летом — на минимуме, только для нагрева горячей воды.
Почему техника потребляет много газа? Всему виной плохое утепление здания, отложения накипи.
В таблице приведен пример максимального потребления за 210 дней.
| Мощность техники (кВт) | Сколько газа потребляет (час/м³) | Расход за весь сезон (м³) |
| 10 | 1,12 | 5 644 |
| 12 | 1,6 | 8 064 |
| 15 | 1,68 | 8 467 |
| 20 | 2,6 | 13 104 |
| 24 | 3,1 | 15 624 |
| 30 | 3,9 | 19 656 |
| 40 | 5,2 | 26 208 |
| 50 | 6,5 | 32 760 |
| 60 | 7,9 | 39 816 |
| 100 | 13,1 | 66 024 |
| 200 | 26,2 | 132 048 |
Зная, сколько кубов уходит в час, вы вычислите норму в сутки и в месяц.
Отличия сжиженного и природного газа
Фазы сжиженного газа в баллоне Источник otivent.com Всем известно, что в составе сжиженной углеводородной смеси (далее СУГ) преобладает метан (CH4). Содержание водорода (H) в нем составляет порядка 55%, поэтому на единицу массы при сгорании метан выделяет больше тепла, чем какое-либо другое органическое вещество. СУГ для котлов, водонагревателей и двигателей внутреннего сгорания представляет собой однородную смесь пропана (C3H8) и бутана (C4H10). Приоритет природного газа над СУГ в основном заключается в его дешевизне – этот параметр превалирует даже над высоким КПД метана при сгорании.
Физические свойства пропан-бутана:
- выделение тепла при сгорании – 6,4 кВт/1 дм3;
- под давлением природный газ легко переходит в жидкую фазу и наоборот;
- из хранилища СУГ закачивается в стандартные баллоны либо газгольдеры;
- для сжигания в форсунках и цилиндрах двигателей внутреннего сгорания пропан-бутан подается в газообразном состоянии;
- по мере использования СУГ на дне резервуара накапливается конденсат, как неизбежный элемент, занимающий полезный объем.
Емкости, куда закачивают СУГ никогда не заполняют до отказа. 20% резервуара всегда оставляют пустым, чтобы дать возможность пропан-бутану перейти в газообразную форму. В стандартных баллонах нетто составляет 40 л при возможности закачать 50 л.
Виды
Уровень теплоемкости
Газовые отопительные печи отличаются по уровню теплоемкости. Это зависит от способности конструкции накапливать тепло. Они могут выполняться с условием постоянной или периодической эксплуатации оборудования.
- Печи с постоянным циклом нагрева выполняются с тонкими стенками и не могут аккумулировать тепловую энергию. Но такие приборы способны быстро и равномерно обогреть помещение загородного домика. Эти устройства потребляют больше топлива и не так экономичны и подходят для периодического отопления помещений при визитах хозяев на дачу.
- Периодически включающиеся отопительные приборы – это стационарная печка, обложенная кирпичом или огороженная отражающими экранами. Автоматическая система управления зажигает горелку при опускании температуры в комнате, а после выключение, экран из камня постепенно отдает тепло в атмосферу комнаты.
Материал печи
Цена и долговечность отопительных печей зависит от материалов из, которых сделана топка и другие части агрегата:
- Лучший вариант – чугунная печка с дверцей топочного отсека из огнеупорного стекла. Но такая конструкция стоит дорого.
- Следующий – топка и стены, выполненные из нержавеющей или жаропрочной стали. Такое оборудование будет служить долго и надежно, но уровень теплоемкости у таких печей значительно ниже, а вот по скорости обогрева помещения они предпочтительней.
- Можно сделать самодельные конструкции из листового железа или подручных материалов и обложить их кирпичом/керамической плиткой. Это оборудование прослужит не так долго как печь из чугуна, но по основным характеристикам и цене такие печи могут поспорить с промышленными образцами,
По назначению
По этой характеристики выделим печи, работающие в доме с постоянно проживающими хозяевами и периодическим включением печи в работу.
Основное назначение печей одинаково, независимо от вида топлива – обогреть жилой дом быстро и поддерживать комфортную температуру.
По типу топлива
Печи, работающие на баллоном газе – это конечно хорошо. Но если случится перебои с заправкой вашего баллона, вам придется померзнуть.
Поэтому самый оптимальный вариант, особенно если вы живете в лесистой местности – это комбинированные печи, способные работать на всех видах твердого топлива и на сжиженном газе.
Такая техника стоит немного дороже, но ее характеристики и экономия при эксплуатации быстро окупают средства, потраченные на покупку комбинированных отопителей.
Преимущества газовых печей
Любая отопительная система имеет как свои преимущества, так и недостатки. Газовые печи отопления для дачи или частного дома обладают следующими плюсами:
- Они полностью не токсичны. Такие печи можно без опасений применять в любой месяц года и в любое время суток. Можно ложиться спокойно спать и не опасаться, что в отопительной системе возникнут перебои.
- Хорошие температурные показатели. Такие печи даже в самые сильные морозы создадут в вашем доме самые комфортные и пригодные для жилья условия. Посредством таких печей можно также максимально эффективно обогреть дачный домик.
- Экономия на топливе. Газовые печки для отопления частного дома являются экономичными с точки зрения затрат на топливо. К тому же, в отличие от дровяных печей, газ не нужно привозить или искать ему место для хранения. Для обычных потребителей газ является одним из наиболее дешевых типов топлива.
- Простота в процессе эксплуатации. Можно не переживать, что отопление частного дома печью будет сложно в эксплуатации. Газовые печи считаются наиболее простыми в таком вопросе, как их использование.
- Долговечность. Вероятность того, что такая система отопления выйдет из строя в первые 10-12 лет, очень низкая.

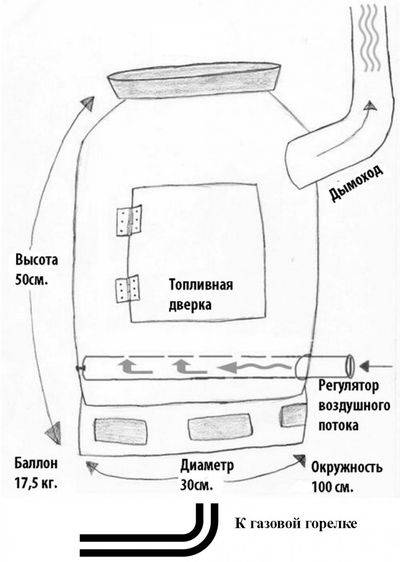

Принципиальная схема самодельной печи на газу
Есть у газового отопления и свои недостатки, и не перечислить их было бы несправедливо. Однако если у других систем можно найти большое количество пусть и незначительных недостатков, то газовая печь для отопления деревянного дома имеет всего несколько.
Для того чтобы подключить такие печи для отопления индивидуальных домов к газовой магистрали, придется значительно потратиться, а это могут позволить себе далеко не все семьи. Использовать же газ в бытовых условиях может позволить себе практически каждый. В случае если на участок дома уже проведен подвод газа, то устройство газовой отопительной системы обойдется на несколько десятков тысяч дешевле.
После того, как в вашем доме была установлена газовая печь для отопления дачи, то нужно провести послеустановочную проверку. Любые дефекты или недочеты, которые были допущены во время монтажа, могут пагубно повлиять на комфорт в доме и эффективность работы всей системы. Также не стоит забывать, что природный газ может быть опасен не только для здоровья, но и для жизни человека.
Теперь вы знакомы с наиболее важными моментами и особенностями газовых отопительных печей. Как видим, газовые печи для отопления дачного дома или частного в сравнении с другими типами печей несколько выделяются своими характеристиками. Если возле вашего дома проходит газовая магистраль, то именно газовая система отопления должна быть установлена в вашем доме.
https://youtube.com/watch?v=9g01Ggxk8nE
Даже если оборудование будет стоить, на первый взгляд, очень дорого, то нужно помнить, что со временем газовое отопление полностью себя окупит. Газовая система позволит создать в доме наиболее благоприятные и комфортные для жилья условия. Поэтому решение о том, стоит ли устанавливать газогенераторные печи водяного отопления в доме или нет, полностью зависит от владельца дома и членов его семьи.
Способы разводки
Способы разводки отличаются у жидкостных и воздушных систем.
Жидкостные
Основных схем по вариантам перемещения воды две:
- с естественной циркуляцией жидкого теплоносителя;
- с его принудительной циркуляцией.
Первый вариант используют для одноэтажных домов с контуром не больше тридцати метров. Если протяжённость труб больше, требуется насос для циркуляции.
А также имеется несколько различных схем разводки труб:
- в одну и две трубы;
- горизонтальная и вертикальная.
Двухтрубное отопление позволяет выключать в доме часть батарей. Горизонтальная схема даёт возможность выключить отопление на целом этаже.
Фото 3. Схема разводки жидкостной системы с естественной циркуляцией, которая применяется обычно в небольших частных домах.
Воздушные
По способам циркуляции воздушных масс, есть:
- прямоточная схема;
- рециркуляционная схема.
- схема с частичной рециркуляцией.
Рециркуляционная схема, в свою очередь, бывает:
- с естественным перемещением воздуха;
- с принудительным движением при наличии приточно-вытяжной вентиляции.
Прямоточная схема использовалась для отопления зданий первоначально, весь горячий воздух выводился из дома, что крайне неэкономно. Рециркуляционная схема, напротив, сохраняла нагретый воздух внутри здания, несколько раз прогоняя его через теплогенератор. Это экономно, но негигиенично, так как воздух не обновляется.
Сегодня чаще всего используется схема с частичной рециркуляцией, когда нагретый воздух курсирует внутри дома, частично обновляясь извне.
Схемы систем отопления
Схемы отопительных систем могут быть жидкостными и воздушными.
Жидкостная
Упрощённая схема с одноконтурным котлом состоит из:
- газового котла (в котельную при этом заводится газ, вода и электричество);
- бойлера;
- циркуляционного насоса;
- расширительного бака;
- оборудования, обеспечивающего безопасность при утечках газа;
- дымохода;
- разводки труб и радиаторов из котельной в большинство помещений дома.
Важно! Не допускайте минусовых температур в доме, если есть вода в трубах, чтобы не разморозить систему. Эта проблема снимается при использовании в качестве теплоносителя антифриза, однако его протекание опасны для здоровья проживающих
Воздушная
Стандартная схема включает котельную (зачастую оборудуется в подвальном помещении под центральной частью коттеджа), в которой устанавливаются:
- газовый теплогенератор;
- вентилятор для принудительной циркуляции воздуха;
- очистители и фильтры;
- при необходимости устройство для увлажнения воздуха;
- кондиционер (вторая его часть устанавливается снаружи);
- всевозможные датчики;
- основной магистральный воздуховод, проходящий вертикально через центр дома;
- горизонтальные воздуховоды каждого этажа с вентиляционными отверстиями в отапливаемых помещениях;
- набор вентиляционных отверстий и приспособлений для набора воздуха в систему внутри и снаружи дома, а также для вывода части воздуха из здания.
Из системы, при желании сэкономить, исключают кондиционер, увлажнитель, вентилятор. Система работоспособна и без принудительной циркуляции, но качество отопления в этом случае ухудшится значительно: тёплый воздух в комнатах распределяется менее равномерно, скапливаясь под потолком. И температура будет зависеть от открытия окон.
Особенности конструкции
Подобные устройства по своей конструкции практически не отличаются от котлов, работающих на газе.
Главная особенность – метод эксплуатации. Газовая печь не подключается к трубопроводам. Это удобная система отопления дома или дачи, позволяющая быстро прогреть помещения. Жидкий теплоноситель замерзнуть в ней не сможет.
Устройства работают на магистральном или баллонном газе. Конструкция печи имеет корпус, топливник, горелку, отопительный щиток, автоматику (систему отключения подачи топлива).
Прибор, рассчитанный на функционирование со сжиженным газом, может использоваться для обогрева небольшого дома (одно- или двухэтажного). Для отопления больших площадей (более 60 м2) печи, работающие на газе, не подходят.
Подобные отопительные конструкции могут работать в непрерывном или временном режиме.
Газовая горелка
Это устройство является одним из самых важных элементов подобной отопительной системы. У горелок, используемых в газовых печах, различный расход топлива. Для обогрева небольшого дома или дачи можно использовать аппарат, расходующий не более 4 м3/ч.
Горелка – элемент заменяемый. Ее можно приобрести и установить отдельно. Выбирается деталь необходимой мощности и монтируется в имеющуюся печь
При этом нужно обращать внимание на то, чтобы совпадали размеры резьбового соединения горелки и источника подачи топлива к отопительному прибору. Размеры монтажного окна для этого элемента – 40-55 см
