Газовая горелка: оборудование для дома и котла отопления, аппаратов и печей

Какими бывают газовые печи

Всего существует 2 основных разновидности горелок – атмосферная и с надувом.

Первый вариант – самый простой, для работы которого не нужно автоматическое управление и соответствующее оборудование. При такой атмосферной интенсивность огня поддерживается воздухом, поступающим через дверцы в камеру, соответственно, эффективность отопления напрямую зависит от того количества поступающего воздуха.

Атмосферная горелка

Работу надувной горелки обеспечивает дутьевой вентилятор, принудительно нагоняющий воздух в камеру и также поддерживающий работу горелки. Учитывая то, что вентилятор работает от электросети, отопительный агрегат является энергозависимым, значит, более дорогим.

Надувная горелка

Аналогичный вентилятор устанавливается в твердотопливных, комбинированных и пиролизных котлах. О том, как сделать пиролизный котел своими руками вы узнаете в соответствующей статье.

По способу генерирования тепла печи можно разделить на два вида:

Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.

Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.

Печные газовые горелки, которые устанавливают в печь домовладения или дачного домика схожи между собой. Как и газовая горелка для котла, она имеет камеру сгорания (теплообменник), корпус, систему дымоотвода, каналы для нагретого воздуха и автоматический блок.

Однако есть одна обязательная деталь, которая имеет в каждом случае свои особенности — газовая горелка для печки. Именно она отвечает за КПД отопительного агрегата, мощностные характеристики, экономное расходование топлива, безопасную эксплуатацию и другие важные параметры.

Одноступенчатые атмосферные газовые горелки для домашней печи не сложные в применении, их легко вмонтировать в отопительный блок. Им не нужная электроподпитка. Такую горелку ставят на лицевую сторону, туда, где располагается топочная дверка.

Если газовую горелку рассматривать с точки зрения способа управлением тепловой мощностью, то все модели можно разделить на следующие категории:

Одноступенчатые. В данном случае подача (отключение) газа происходит автоматически, по сигналу реостата.
Двухступенчатые. Горелка имеет конструктивную возможность переходить в экономный режим. Этот процесс регулируется автоматически.
Горелки с плавающей регулировкой. Мощность горелки можно изменять плавно, от 10 до 100 процентов.

Горелки подразделяются по способу подачи воздуха:

Атмосферные. В данном варианте не нужно электричество, воздух поступает к горелке под естественным действием тяги. КПД не очень высокое, не больше 90 процентов. Это простая конструкция: труба с отверстиями, куда подаётся топливо. Работает она в камерах сгорания открытого типа. Их можно быстро переоборудовать при необходимости под жидкое топливо, срок службы у таких горелок очень долгий. Однако такие горелки предъявляют к себе повышенные требования безопасности.
Наддувные. Их ещё называют дутьевыми или вентиляторными горелками. Это довольно сложная конструкция. Воздух к горелке подаётся вентилятором, камера сгорания в этом случае закрытая. КПД превышает 95 процентов. Печам с такими горелками не нужны громоздкие дымоходы. Печь при этом стабильно работает даже при низком давлении газа. Однако они производят много шума и энергозависимые.
Диффузно-кинетические. Воздух в камеру сгорания нагнетается частично, остальная часть подводится сразу к пламени.

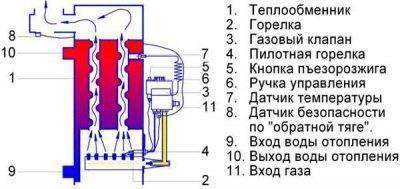

Устройство горелки

Для обеспечения процесса по максимальному сжиганию природного газа, наибольшей теплоотдаче, необходимо обеспечить его смешивание с достаточным объемом воздуха с нормальным количеством кислорода, который выступает в качестве окислителя. На выходе смесь топлива из воздуха и газа должна сгорать почти бесцветным огнем, имеющим синеватый оттенок и характеризующимся максимальной температурой. Исходя из конструктивных особенностей, газовые горелки для котлов отопления различаются со способом подачи воздуха, газа, формированию факела пламени, а также смешиванию компонентов.

В комплекте бытовых котлов отопления в основном применяются только 2 вида газовых горелок в соответствии со способом подготовки смеси для топлива:

вентиляторные (надувные);
атмосферные.

Кроме перечисленных, имеются также регенеративные, инжекционные рекуперативные, инжекционные, с предварительным частичным или полным смешиванием, однако востребованы они, главным образом, в технологическом оборудовании и промышленных котлах. Надувные и атмосферные типы обычно усовершенствуются с применением отдельных аспектов, которые характерны для иных видов конструкций, тем не менее, принцип работы неизменен.

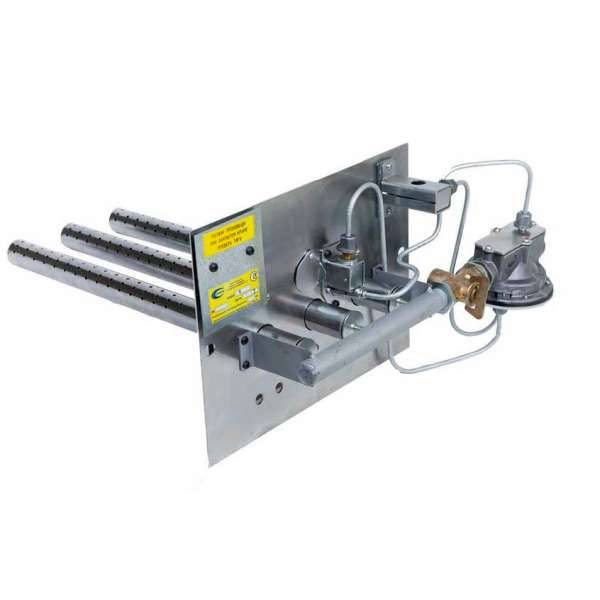

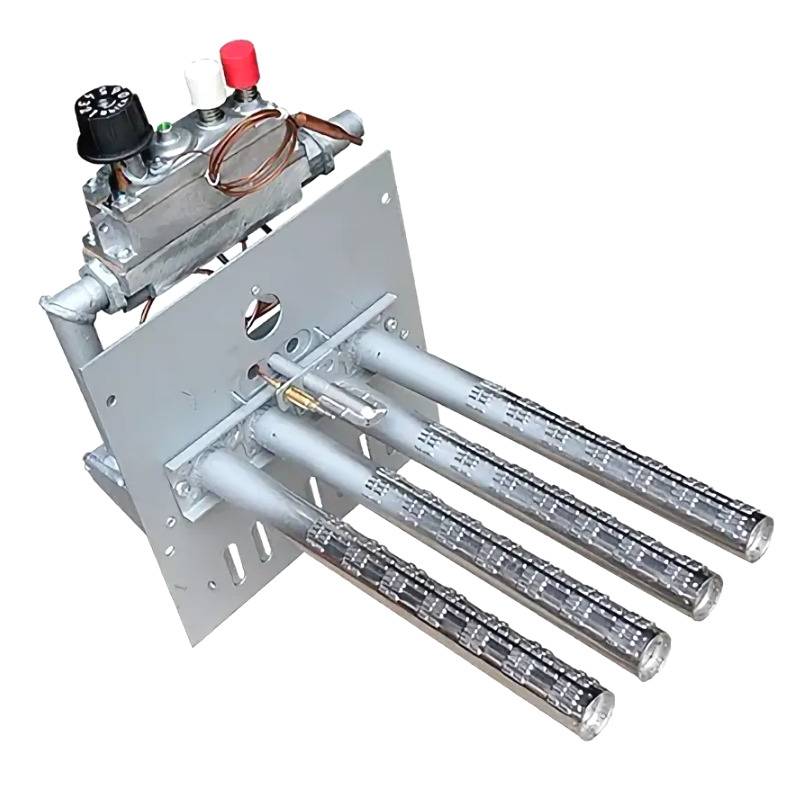

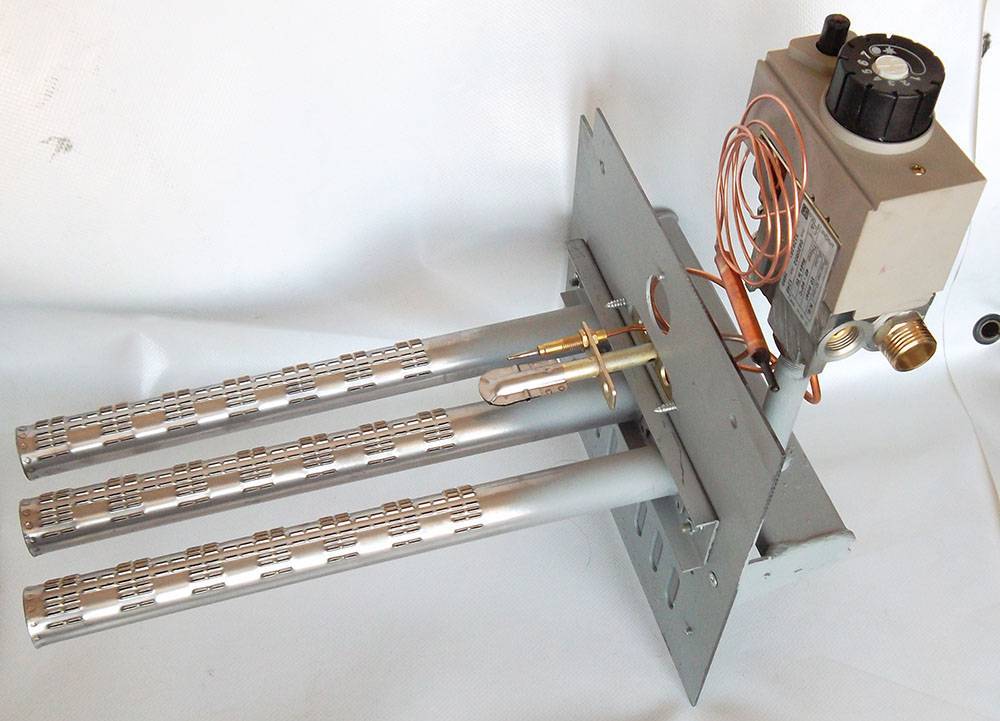

Атмосферная горелка

Принцип функционирования горелки данного вида довольно прост. По газовой трубке топливо поступает в горелку. Агрегат имеет эжектор (прорезь), регулируемый особой заслонкой или прижимной гайкой. Посредством прорези в горелку вместе с топливом поступает и воздух. Так осуществляется формирование смеси из газа и воздуха. Открывая прорезь больше, можно добиться увеличения подачи кислорода, а закрывая ее – соответственно уменьшения. Можно сказать, что таким простым способом горелка для отопления обеспечивает процесс регулирования по степени сжигания топлива. После этого, смесь из газа и воздуха попадает в камеру сгорания, где и осуществляется процесс сжигания.

Количество отверстий зависит от параметров камеры сгорания, а также формы самой горелки

Самое важное, что формирующиеся небольшие факелы, появляющиеся из отверстий, не обеспечивают создания большого давления, по этой причине топливо сгорает результативно и равномерно. Чем значительнее давление, тем вероятность понижения результативности работы увеличивается

По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера.

Важно!!! Такие газовые горелки для печей отопления по принципу работы схожи с устройствами, используемыми в промышленном подовом оборудовании.

Большинство специалистов утверждают, что такая конструкция довольно проста и эффективна, с высокой степенью надежности. Поэтому она часто применяется, как в моделях газового оборудования небольшой стоимости, так и дорогих агрегатах. Большинство домашних мастеров, занимающихся созданием газового оборудования, изготовляют газовые горелки для котлов отопления своими руками именно атмосферного типа. А причина одна – дешевизна агрегата и простота изготовления.

Вентиляторная горелка

Это оборудование функционирует уже совсем по иному принципу. Здесь применяется нагнетание воздушных масс принудительно, к тому же соотношение смеси рассчитывается точнее, что обеспечивает сгорание топлива намного эффективнее. Обычно газовая горелка для отопления дома данного типа монтируется в котлах, имеющих закрытую камеру сгорания, где есть возможность проводить надув.

Как было указано выше, в атмосферных типах горелок смешивание воздуха и природного газа осуществляется в самом начале устройства, иными словами, на входе, в горелках вентиляторных этот процесс происходит на выходе камеры сгорания. Это является существенной отличительной чертой. Следует заметить, что купить газовую горелку для котла этого типа можно в любом магазине отопительного оборудования. Такие горелки, главным образом монтируются в котлах, комплектующихся автоматикой.

Обычно вентиляторная горелка является целым блоком, включающим в себя:

газовый фильтр, при помощи которого топливо очищается дополнительно;
особое реле, реагирующее на резкие скачки давления газа в магистрали;
редуктор, отвечающий за процесс стабилизации давления газа на выходе из горелки;
регулятор, регулирующий подачу топлива;
регулятор, регулирующий давление топлива;
реле, регулирующее работу непосредственно вентилятора.

Как выбрать?

— производительная мощность— уровень шума при работе (касается наддувных моделей)— тип обогревательного оборудования, для которого приобретается горелка— разновидность топлива— плюсы и минусы данного устройства— предусмотреть возможные сбои в работе местной линии газоснабжения.

Учитывая эти факторы, можно выбрать наиболее подходящее горелочное устройство для котла так, чтобы он работал максимально эффективно, не обременяя частым профилактическим обслуживанием.

Газовые горелки могут использоваться и в твердотопливных печах

атмосферная горелка;
надувная.

Не каждому производителю стоит доверять, покупку лучше осуществлять у официальных дилеров, предоставляющих сертификаты и всю техническую документацию. В случае приобретения некачественных комплектующих или узлов будет кому предъявить претензии.

Тепловое оборудование на газу отличается разными особенностями, включая способ розжига и регулировки пламени

При покупке специалисты рекомендуют обращать внимание на следующие показатели:

мощность теплогенератора;
требовательность к качеству газовой смеси;
возможность автоматического регулирования;
авторитет фирмы и страны-производителя;
соотношение «цена- качество».

Горелки для напольных котлов предлагаются в таких вариантах:

атмосферные;
наддувные,
пьезо;
электронные.

Для правильной настройки газовой горелки лучше обратиться к специалистам

По регулировкам мощности можно выбрать горелку:

1-ступенчатую;
2-ступенчатую;
с плавным переходом;
с автоматической регулировкой.

Поток газовой смеси в разных котлах бывает:

прямоточный;
закрученный (более мощный).

Наиболее востребованными считаются горелки газовые для котлов немецкого производства (Buderus, Vaillant), словацкого (Protherm) и итальянского (Lamborghini). Среди изделий, выпускаемых отечественными компаниями, хорошо зарекомендовало себя оборудование «Лемаркс», «Вакула» и «Конорд». Среди промышленных приборов – горелки серии «Импульс».

Продолжительность и продуктивность работы любого агрегата зависит от правильного выбора и грамотной эксплуатации. Газовое оборудование приобретают не по принципу, где «дешевле» или «мощнее», а согласно имеющемуся типу котла.

Выбор горелок для разных типов и моделей котлов

Подбирая горелку, следует обращать внимание на различные ее характеристики – модель топливоподачи, вариант смешивания газа с воздухом, совместимость с различными категориями приборов. Мы расскажем о наиболее интересных моделях

Горелка КЧМ

Она используется в котельных агрегатах, переделанных с обычного топлива на СПГ или обычный газ. В ней обычно присутствует автоматика, и имеются три форсунки. Ее применяют в котельных агрегатах модели «Контур» или аналогичных вариантах

Горелка КЧМ. Она используется в котельных агрегатах, переделанных с обычного топлива на СПГ или обычный газ. В ней обычно присутствует автоматика, и имеются три форсунки. Ее применяют в котельных агрегатах модели «Контур» или аналогичных вариантах.

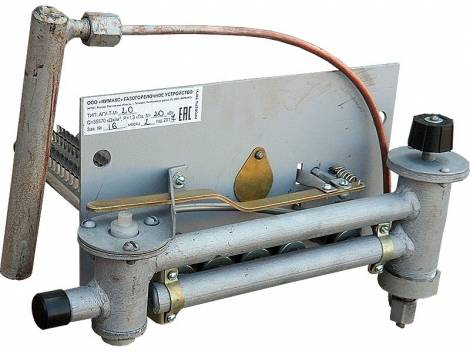

Горелка «Очаг». Она представляет собой устройство пневмомеханического типа, имеющее авторежим работы. Оно выключается самостоятельно, если:
1. огонь погас;
прекратилась подача газа;
отсутствует необходимая тяга.

Эта модель имеет контроллер газового давления. Это дает возможность добиться равного горения огня, даже если в механизме происходят какие-либо неполадки. Такие решения отличаются легкостью в обслуживании из-за того, что в конвективной части не происходит скопление сажи.

Еще одной горелкой, о которой хочется сказать, будет модель «Куппер». Этот вариант универсален и подойдет для комбинированных котлов, конструкций, работающих на твердом топливе, от Kiturami или моделей российского производства бренда «Конорд». Преимуществом этой горелки также будет возможность ее монтажа без осуществления слесарных или сварочных работ.
Еще одно довольно популярное решение – горелка для ДКВр. Такое блочное устройство используется там, где есть принудительная воздухоподача. Используется такое решение для паровых котлов промышленного назначения и имеющих соответствующую мощность. КПД у них составляет около 94-95 процентов. Подобная конструкция работает либо в диффузионном, либо в надувном варианте. Чтобы повысить ее эффективность часто используют мощные итальянские вентиляторы.

Еще одна категория – горелки для КВС. Применяются для бытовых потребностей и являются твердотопливными. Учитывая, что для обогрева помещений нет необходимости применять слишком мощное оборудование, то используются атмосферные или инжекторные решения

При подборе горелочного элемента, следует обращать внимание на мощность и безопасность в использовании

За и против использования горелки для отопления

Газовая горелка — устройство, которое путем смешивания воздуха с природным или сжиженным газом и подачи смеси к выходному отверстию, формирует факел и распределяет пламя. Она обеспечивает эффективное сгорание топлива и регулировку процесса горения.

Преимущества применения газовых горелок для печей отопления:

Простота использования. Газовые горелки значительно упрощают процесс отопления печей, избавляя от необходимости заготовки твердого топлива и постоянного поддержания горения.
Управляемость процесса отопления. Простые модели, без автоматики, нужно самостоятельно выключать, как только температура достигнет необходимого уровня, оставляя зажженным только фитиль. Горелки с пультом регулировки значительно упрощают жизнь, более точно устанавливая температурный режим.
Обеспечение безопасности. Автоматические форсунки имеют функции защиты от перегрева, отключают подачу газа в случае плохой тяги или отсутствия пламени.
Минимальное загрязнение дымоходного канала. Плановая ревизия дымохода проводится раз в год, больше для профилактики — сажи от сгорания газов образуется немного.

Переход с твердотопливного оборудования на отопление газогорелочными устройствами значительно упрощает быт, освобождая массу времени для более интересных и полезных занятий.

Предназначены газовые горелки для отопления частных домов, бань, промышленных сооружений — назначение обязательно необходимо учитывать при выборе типа оборудования

Главный недостаток переоборудования печки путем установки газового блока — не слишком высокая энергоэффективность. Большой расход топлива особенно ощущается, если газовая отопительная система в загородном доме проектируется дилетантом.

Кроме того, не всегда удается получить разрешение на установку газовой горелки — если печь устарела, дымоход неправильной конструкции или параметры помещения не соответствуют нормам пожарной безопасности.

Виды горелок, применяемых для сжигания газа

С выбором оптимального исполнения горелки горна связаны вопросы величины угара металла во время нагрева под ковку, интенсивность поверхностного окалинообразования, а также суммарное потребление газа. Для горнов закрытого типа требуются горелки короткого пламени, которые обеспечивают быстрое и интенсивное перемешивание горючей смеси. Именно тогда КПД будет максимальным, а удаление продуктов сгорания из рабочей камеры горна – равномерным и эффективным.

Таким образом, газовая горелка должна обеспечивать:

Наибольший угол наклона готовой газовоздушной смеси при входе в рабочее пространство горна.
Высокую скорость выхода струи при малой её высоте и большой ширине.
Безопасность поджига газа.
Устойчивость процесса горения.
Нечувствительность к повышенной влажности внутри горна.
Безопасность при так называемом «обратном ударе», когда внезапное изменение направления тяги может погасить факел, что практически сразу же приведёт к взрыву в горне горючей смеси.

Чертежи газовых горелок

Таким образом, для сжигания пропана (из баллона или газопровода) применяются:

Инжекторные горелки, обеспечивающие самозасасывание газа. При своей простоте они отличаются низкой экономичностью, поскольку допускают регулировку соотношения компонентов для сравнительно небольшого диапазона значений. Относительно горна, изготовленного своими руками, это чаще всего приводит к необходимости работать с недостатком воздуха;
Горелки тангенциального типа (осеструйные), когда газ течёт вдоль оси, а воздушный поток – по касательной к корпусу смесителя. Смешивание здесь происходит довольно интенсивно, но и потери давления из-за завихрений также велики. Это сказывается на неравномерности количества подаваемого в горн воздуха, причём оно наибольшее там, где происходит контакт нагреваемого металла с подом горна. Соответственно, возрастают угар и образование окалины. Положительное качество тангенциальных горелок – их простота и надёжность;
Вихревые горелки, где для перемешивания потоков используются направляющие спиральные пластины. В таких вариантах полное смешивание происходит только в устье, поэтому регулирование работой в данном случае – наилучшее, а потери давления практически отсутствуют. Некоторым недостатком считается конструктивная сложность, из-за чего даже при наличии чертежей изготовить вихревую горелку для горна в условиях домашней мастерской очень трудоёмко;
Комбинированные горелки, которые сочетают в себе тангенциальный и прямоточный подвод. Регулируемость горючей смеси – наилучшая, поскольку изменением количества подаваемого между внутренним и внешним каналами воздуха можно регулировать длину факела в горне и, следовательно, управлять временем нагрева заготовок под ковку. Недостаток таких исполнений – большие габариты, что для малых горнов может оказаться неприемлемым. Также в минус можно поставить техническую сложность изготовления горелки с двойным потоком.

Разрешения и требования к установке газового оборудования в бане

Как и любое газовое оборудование, установка горелок на банную печь требует разрешения от газоснабжающей организации. Если говорить об использовании атмосферных моделей, то выдают они их очень неохотно. При выдаче предъявляют следующие требования:

хорошая система вентиляции;
отменная регулируемая тяга;
помещение объемом не менее 12 м 3;
обеспечение мер пожарной безопасности при установке печи;
изоляция дымовой трубы при прохождении ее через потолок и кровлю;
наличие искрогасителя на верхушке трубы.

При соблюдении этих требований и наличии Сертификата соответствия и разрешения Ростехнадзора, вам, возможно, разрешение выдадут.

https://www.youtube.com/watch?v=ytaboutru

При установке наддувных газовых горелок разрешение тоже требуется, но некоторые требования к помещениям не предъявляются (вентиляция, тяга и объем — неважны, все остальные остаются в силе). При выполнении правил установки достаточно иметь сертификаты соответствия и разрешение на эксплуатацию от Ростехнидзора (прилагаются при покупке).

Но это — только при использовании магистрального газа. Сжиженный газ надо где-то хранить. По требованиям пожнадхора — в отдельном помещении. И это никак не предбанник, сени и т.д. Это должно быть отдельное помещение. В принципе, для хранения баллонов со сжиженным газом подойдет отдельно стоящий металлический шкаф или газгольдер — подземная емкость размерами от 3 кубов (располагаться должна не ближе чем на 5 метров к постройке).

От места хранения газа до печи прокладывается трубопровод. Он должен быть выполнен из негорючих материалов — медных или стальных труб. Он должен быть полностью герметичным (обязательно проверьте все соединения).

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Настройка пламени газовой горелки

Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО₂ будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет – признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

Когда необходима регулировка пламени?

Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение – котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
Наличие дефектов горелки – одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

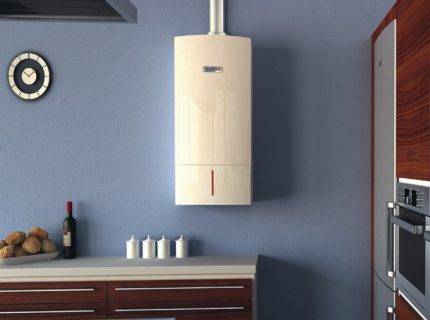

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

В каких случаях требуется регулировка пламени горелки?

Атмосферная газовая горелка для обогревательного оборудования чаще выходит из строя. Ею оснащаются модели как настенного, так и напольного котла. Инжекционная горелка напольного оборудования снижает свою эффективность по разным причинам:

Мощность горелки завышена. Случается, когда для маленького обогревательного оборудования приобретается горелка высокой мощности. При этом для горения недостаточно места, приток воздуха для такой мощности слабый, что приводит к переходу пламени от голубого к желтому, закопчению камеры сгорания, дымохода.
Если дымоход плохо прочищен, ухудшается тяга котла. При этом отработанные продукты горения слабо выводятся, приток воздуха малый. Это ухудшает горение, пламя желтеет.
Дефект самой горелки не дает возможность правильно настроить полное сгорание топлива.
Из-за перепадов давления в системе газоснабжения хорошо отрегулированное оборудование может выбрасывать большое количество неотработанного газа в дымоходную трубу. Частично он оседает копотью, сажей. Большой слой сажи снижает тягу, увеличивает расход топлива.
Запуск отопительного оборудования после ремонта.
Наличие посторонних шумов при работе котла, газовой горелки.
Смена вида топлива.

https://youtube.com/watch?v=Wlw5jueGgBY
