Футеровка печи: описание, способы осуществления, материалы и инструменты

Инструкции по футеровке

Для устройства футеровки домашней печки лучше воспользоваться услугами специалистов, но при наличии хотя бы минимальных навыков и старания этот вид работы печного мастера можно выполнить своими руками.

Кирпичной печи

Футерование топки кирпичной печи с использованием шамота выполняется следующим образом:

Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича.
Пример футеровки шамотным кирпичом
Пример 2
Пример 3
Пример 4

При этом нужно учитывать, что футеровочный слой и основная кладка стенок должны совпадать по расположению вертикальных швов, не иметь перевязки.

Металлических печей

Футеровка топок металлических печей выполняют аналогично тому, как в кирпичных камерах (инструкция выше), но с одним отличием: между стенами из металла и шамотного кирпича должен оставаться небольшой зазор для компенсации линейного расширения. В это пространство укладывают базальтовые или каолиновые плиты, листы асбеста. Наружную облицовку не рекомендуется проводить кирпичом из-за его низкой теплопроводности.

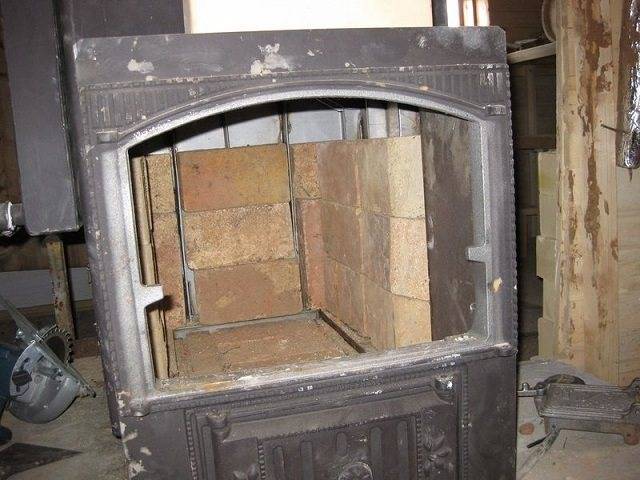

Футеровка металлической печи

Еще один пример

Твердотопливного котла

В котлах теплоноситель проходит по теплообменным каналам, и почти не теряет энергию на обогрев стен корпуса. Эта особенность твердотопливного оборудования и учитывается при устройстве футеровки.

Выполняют её одним из трёх способов:

Тяжёлое футерование. Применяется для аппаратов со слабым экранированием. При этом способе внутреннюю облицовку топки выполняют двух или трёхслойной кладкой из шамота.
Облегчённое футерование. Внутри топочного отдела кладётся однослойная кирпичная кладка. Снаружи котёл облицовывают теплоизоляционными изделиями, способными противостоять высоким температурам и обшивают листовой сталью.
Натрубной футеровкой. Трубы котла обмазываются снаружи огнеупорным клеем и раствором в 3 — 4 слоя с армированием стекловолоконной сеткой. После застывания образуется монолитный толстый пласт, защищающий от ненужных потерь тепла.

Глиняных печей

Футерование топок лепных глиняных печей проводят шамотным кирпичом. Исключение составляет печь, изготовленная из глинопесчаной смеси и армированная камнем. Её можно обмазать пластичными огнеупорами: алюмосиликатным клеем или мастикой. После застывания слой такого футеровочного материала образует сплошную оболочку, надёжно защищающую глиняные стенки от перегрева.

Что требует большего внимания: печь на даче, деревенская дровяная или банная?

Особенно большим температурным нагрузкам подвергаются печи, в которых сжигают каменный и бурый уголь.

Через несколько лет после постройки ремонт требуется банным и дачным печкам. Интенсивное температурное воздействие испытывают отопительные приборы, в которых почти круглосуточно выпекают формовой хлеб, караваи и пиццу.

Итальянские помпейские печи строят во многих странах. Пицца, выпеченная в таких сооружениях, имеет особый вкус и запах. Эта печь обычно строится на открытом воздухе. Еда готовится под кирпичным сводом, под действием огня и жара нагретых кирпичей. Существует два вида помпейских печей — неаполитанские (с низким сводом, предназначенные в основном для выпечки пиццы) и тосканские (с высоким сводом, который позволяет поставить внутрь горшок или кастрюлю и приготовить не только пиццу, запеченное мясо и рыбу, но и супы).

Футеровка печи своими руками

Из шамотного кирпича:

Из каолиновых пластин:

Обмазка внешней стороны печи:

Набор инструментов для работы:

Со временем даже качественная футеровка печи начинает разрушаться. Чтобы снизить количество ремонтных работ, следует раз в год проверять целостность защитного слоя внутри топки или внешнюю футеровку котла. Образовавшиеся трещины замазываются раствором из глины и обжигаются. Самостоятельно выполнить футеровочные работы под силу каждому человеку, даже не имеющему навыков печника, но проконсультироваться у специалиста будет не лишним. Если все же нет уверенности в своих силах, обратитесь за помощью к профессионалу.

Футеровка обязательна для каждой печи: домашней, банной или производственной. Защитный слой сохранит печь от преждевременного износа, увеличит теплоотдачу и снизит риск возникновения аварийных ситуаций. А имея под рукой нужные инструменты и материалы, футеровку несложно сделать самостоятельно.

Футеровка металлических печей

Особое внимание на устройство футеровки стоит обращать, если печь металлическая, так как тепловое расширение металла гораздо больше, чем кирпича, что необходимо учитывать. Между слоем футеровки и металлическими стенками печи должен оставаться зазор для теплового расширения, иначе футеровка может просто разрушиться при нагреве металла

Зазор уплотняется базальтовой ватой в виде жгутов или полотна

Если печь расположена не в жилой зоне, для тех же целей может быть использован асбест

Зазор уплотняется базальтовой ватой в виде жгутов или полотна. Если печь расположена не в жилой зоне, для тех же целей может быть использован асбест.

Еще одной ошибкой при использовании металлических печей является обкладка их кирпичом не только внутри, но и снаружи, объясняя это улучшением безопасности и прогрева печи. Однако данный подход ошибочен, так как:

кирпич обладает высокой теплоемкостью и низкой теплопроводностью, а значит, все тепло от сгорания топлива останется внутри топки и уйдет с дымом;
поверхность печи будет лишена доступа воздуха для теплоотвода, что приведет к их прогару. Прогар стенок, в свою очередь, способствует проникновению в помещение угарных газов, что опасно для здоровья.

Футеровка кирпичной печи

Проблемы при футеровке топочной части возникают не только у металлических печей, кирпичные печи также обладают некоторыми особенностями. При больших температурах в печи может произойти термическое растрескивание, когда нагретые внутренние слои выталкивают холодные наружные со своих мест. Наружные стенки, которые сохраняют форму печи и играют роль «бандажа», под воздействием расширенных внутренних слоев расходятся в стороны. При этом образуются трещины и разрушение отдельных кирпичей, что также может привести к выходу угарных газов в помещение.

Растрескивание усугубляется тем, что глина, применяемая для соединения наружного слоя кирпичей, обладает низкой адгезией и расширяется при нагреве значительнее, чем сами кирпичи. Соответственно, при перегреве шов разрушается. Правильнее использовать более пластичный раствор при создании печи с отдельным его испытанием, когда два кирпича соединяются между собой полученным раствором и обжигаются при высокой температуре. После испытания проверяется адгезия раствора, его расширение и растрескивание. И уже на основании полученных результатов либо изменяется состав раствора, либо, если результат испытания удовлетворителен, раствор используется для создания всей печи.

Лещадь

Ранее лещади доменных печей выкладывали из качественного шамотного кирпича. Однако рост объёма печей и интенсификация плавки вызывали быстрое разрушение такой кладки. Поэтому в настоящее время лещади делают либо цельноуглеродистыми, либо комбинированными из углеродистых и высокоглиноземистых огнеупоров. Применение углеродистых огнеупоров вызвано тем, что из-за их высокой теплопроводности снижается перегрев и вследствие этого уменьшается разрушение кладки лещади. Один из вариантов кладки цельноуглеродистой лещади из углеродистых блоков показан на рис. 22. В комбинированной лещади, один из вариантов которой показан на рис. 25, её низ 1 и наружную часть (стакан) 4 выкладывают из углеродистых блоков, а внутреннюю центральную часть 2 и высокоглиноземистых муллитовых изделий, содержащих более 65 % Аl 2 О 3 ]. Высота лещади составляет ~ 5,6 м; это необходимо, поскольку за многие месяцы эксплуатации печи происходит разрушение кладки жидким чугуном, и в лещади образуется заполненная жидким чугуном полость, могущая достигать фундамента печи (см. рис. 48). С тем, чтобы уменьшить износ лещади, в современных печах предусматривают воздушное охлаждение её низа. Между низом лещади 1 и пнем 8 фундамента закладывают чугунные плиты 7 толщиной 180 мм; в плиты залиты стальные трубки диаметром 140 мм, в которые вентилятором подают охлаждающий воздух. Снаружи кладку лещади охлаждают гладкими плитовыми холодильниками 3.

О клее и растворе

На долговечность и эффективность футеровки печи кроме качества и технических характеристик материалов оказывает влияние их правильная укладка. Любые нарушения в технологии внутренних облицовочных работ топки могут привести к изменению свойств и структуры окружающих стройматериалов, выходу угарных газов в жилые комнаты.

Раствор

При обмазке топки термостойкими растворами на стенках образуется монолитный очень тонкий защитный слой, являющейся лучшим ограждением рабочей поверхности от воздействия огня. Однако такому монолиту быстрее потребуется ремонт, чем для кладки из штучных изделий.

Для изготовления футеровки по такой технологии существует несколько правил:

Готовят раствор из сухих смесей шамотного, муллитового или корундового типа, разбавляемых водой до консистенции густой сметаны. Реализуются они обычно в бумажной упаковке, на которой нанесена информация о пропорциях компонентов, характеристиках смеси, инструкция производителя о применении.
Нанесённый слой раствора вначале обжигается паяльной лампой или при кратковременном нагреве печи до образования твёрдой корки.
При футеровке печи шамотным кирпичом стыковочные швы должны заполняться на всю высоту кладки.

Расход готового раствора на 1 м³ кирпичной кладки ориентировочно составляет 100 кг.

Огнеупорный клей

Продажа огнеупорного клея для футеровки осуществляется в пластиковых ёмкостях весом 2 — 50 кг. До начала работ по футеровке ведро с клеем нужно вскрыть и перемешать содержимое до полной однородности.

Клеевая масса наносится только на предварительно увлажнённую поверхность шпателем. Толщина слоя не должна превышать 3-х мм.
Если планируется обмазывать клеем всю полость топки, то обмазку выполняют слоями с временным промежутком между нанесением не менее 15 минут.

Для приклеивания базальтового картона на горизонтальные участки клеевой состав можно разбавить водой на 15%, но не позднее, чем за 12 ч до начала работы с клеем.
В зависимости от структуры обрабатываемой поверхности и толщины клеевого слоя на 1 м² расходуется от 1 до 4 кг клея.
Время полного застывания слоя клеевой массы с толщиной в 3 мм при температуре выше 25ºС составляет 24 часа, при температуре свыше 90ºС — 6 часов.

Особенности футеровочных работ

Сам процесс футеровочных работ состоит из выкладывания поэтапно всех типов огнеупорных материалов. Так самую нижнюю часть доменной печи, которая называется лещадью, выкладывают кирпичными блоками, содержащими высокий уровень глиноземного материала. Пространство, которое образуется при такой кладке, затирается специальной замазкой. Которая изготавливается из мертельного материала, которое должно быть соответствующим типу кирпича, применяемого в кладке. Мертельный материал получают посредством смешивания шамота, который измельчен в порошкообразную консистенцию и глины.

Если данный материал используется в кладке ответственного характера, то туда непременно добавляются такие компоненты как сода и барда сульфитно-спиртового состава. Данное вещество добавляют для большей клейкости материала и таким образом для большего схватывания кирпича. Между блоками, которые являются углеродистыми, шовное пространство заполняется другим веществом. А именно специальной пастообразной массой, которая изготовлена из таких веществ, как кокс и смоло-пек.

Собственно весь процесс футеровочных работ состоит из кладки огнеупорных материалов и промазыванию швов между этими материалами. Футеровочные работы не являются работами повышенной сложности, хотя они достаточно трудоемки. Главным условием здесь является использование материалов специального назначения и состава. А так же важным является соблюдение всех рабочих регламентов и соблюдение всех техник безопасности.

Производственная футеровка и свойства материалов

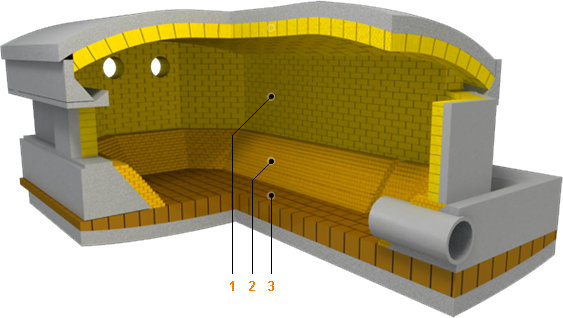

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

Индукционная печь

В таблице приведены свойства некоторых огнеупорных материалов

Материал	Плотность кг/м3	Максимальная рабочая температура °С
Шамот	1800-2000	1300
Кирпич глиняный	1600	700
Вермикулит	150-250	1100
Базальтовая вата	100	750
Каолин плотный	2400-2500	1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна

Можно для этой цели использовать асбест

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

Во-первых, кирпич очень теплоемок.
Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

Шамотные.
Муллитовые.
Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

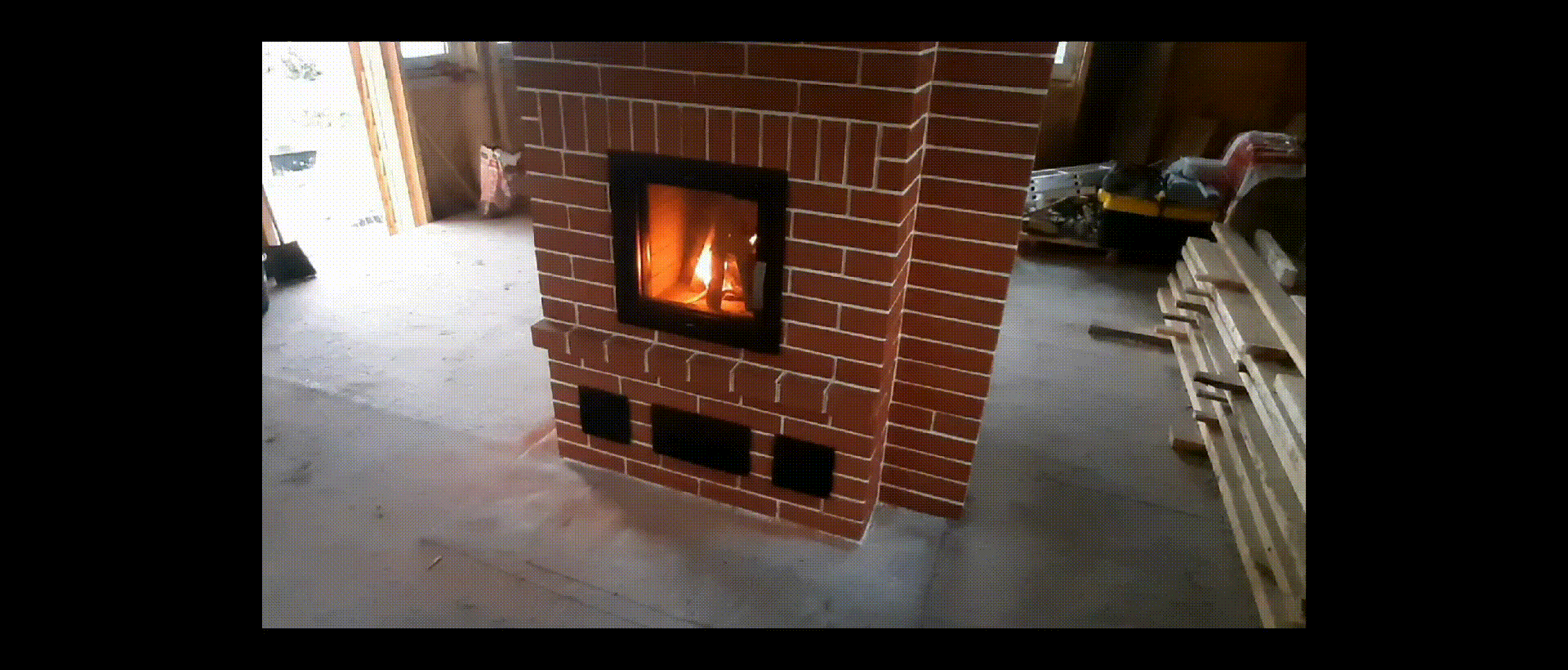

Футеровка кирпичной теплоёмкой печи.

Современное печестроение предусматривает футеровку кирпичных печей огнеупорными материалами.

Вот что написано в википедии по запросу “Футеровка”:

Футеро́вка (нем.Futter «подкладка, подбой») — облицовка огнеупорными, химически стойкими (англ.)русск., а также теплоизоляционными материалами, которым покрывается внутренняя поверхность металлургических печей, ковшей, топок котлов и прочего оборудования. Футеровка производится для обеспечения защиты поверхностей от возможных механических, термических, физических и химических повреждений. В горно-металлургической промышленности футеровка используется для защиты оборудования, связанного с перегрузкой и перевозкой различных материалов, от ударных, истирающих и налипающих воздействий, а также для усиления огнестойкости материалов, из которых изготавливают металлургические и бытовые печи.

Разберёмся как это связано с обыкновенными бытовыми печами и что этот термин обозначает в печестроении.

Места применения футеровки в бытовых печах:

Футеровку применяют для топливника печи.
Футеровку применяют для камер дожига бытовых печей.
Футеровку применяют для защиты наиболее, термически, нагруженных областей печи.

Если, говорить по простому то, для бытовых кирпичных печей, футеровку желательно ставить там где огонь лижет кирпич.

Назначение футеровки в бытовых кирпичных печах.

Футеровка в бытовых печах производится для обеспечения защиты поверхностей от возможных термических повреждений.

Огнеупорная топка в отопительном камине
Огнеупорная топка в отопительном камине

Причины необходимости футеровки в бытовых кирпичных печах.

Керамический кирпич плохо переносит прямое воздействие огня.

При продолжительном воздействии прямого огня кирпичная кладка разрушается.

Почему раньше не футеровали бытовые печи.

Старая Русская печь без футеровки
Печь без футеровки сложенная полностью из огнеупорного кирпича.

Не часто, но всё ещё встречаются среди печников ретрограды считающие что футеровка для печи не нужна и некоторые даже умудряются убедить заказчиков во вреде огнеупорного кирпича внутри печи.

Основным аргументом таких умозаключений становится идея о том что в стародавние времена никакого шамота не применяли и печи стояли по 100 лет.

На мой взгляд позиция эта в корне ошибочна.

В прежние времена, в хороших печах, для топок печей использовали кирпич железняк.

Железняк это специально перекаленный кирпич. Такой кирпич не разрушается под воздействием огня.

Железняк был гораздо дороже, обычного, керамического кирпича и его, не всегда, можно было достать.

Из за дороговизны железняка многие печники использовали для топок обычный керамический кирпич и такие печи, чаще всего, не выдерживали долгого времени.

При этом раньше печи не так сильно перетапливали как сейчас.

При перетопах печь без футеровки не выдерживает и пары лет.

Особенно, больная проблема перетапливания кирпичных печей, среди дачников.

Из за невозможности соблюдения отопительного режима и непонимания принципов работы теплоёмких печей дачники топят кирпичные печи по 3-4 часа, естественно, что кирпичная кладка, не выдерживает таких нагрузок.

Какой материал используется для футеровки современных бытовых печей.

Огнеупорный шамотный кирпич.
Огнеупорные шамотные плиты.
Огнеупорные шамотные лещадки.

Огнеупорное ядро отопительного камина

Для каких кирпичных бытовых печей нужна футеровка и в каких местах.

Для печи голландки футеруется топливник и хайло.
Для плиты варочной, желательно, футеровать всю плиту.
В камине отопительном противоточном футеруется топка и камера дожига.
В печи лежанке футеруется вся лежанка.
В круглой печи в металлическом футляре футеруется топка и первый канал от хайла.

Сложности футеровки бытовых кирпичных печей.

Шамотные материалы имеют более высокий коэффициент расширения при нагреве чем керамические кирпичи.
Для склеивания шамотных материалов не подходят смеси используемые для печной кладки керамических кирпичей.
Футеровка, часто, добавляет инертности печи. То есть в местах футеровки стенка печи утолщается от этого теплопередача становится медленнее.

Для того чтобы футеровка не навредила печи есть несколько простых правил.

Нельзя перевязывать красный и шамотный кирпич.
При футеровке, обязательно, оставлять компенсационные зазоры, на расширение, между красным и шамотным кирпичом.
Использовать для монтажа каждого из материалов специальные смеси.
Не заужать каналы печи футеровкой.

Футеровка промышленных печей

Футеровочные работы имеют разные цели, поэтому выделяют теплоизоляционную, огнеупорную и кислотоупорную футеровку.

Теплоизоляционная футеровка обеспечивает предохранение оборудования от влияния агрессивных веществ и значительного снижения тепловых потерь. Чаще всего этот вид используют при футеровке промышленных печей. Наиболее популярный материал, используемый при футеровке данного типа, является жаропрочный кирпич – обладает высокими теплоизоляционными показателями и способен выдерживать большие перепады температур.

Назначение кислотоупорной футеровки – обеспечение антикоррозийной защиты внутренних поверхностей оборудования, работающего в агрессивных условиях – под действием кислот, солей, щелочей. В этом случае используется кислотоупорная керамика, базальтовое и диабазовое литьё, углеграфитовые материалы. Выбор состава кислотоупорной футеровки для покрытия производится в зависимости от конкретного оборудования и технических условий его эксплуатации.

Назначение огнеупорной футеровки – защита от воздействия высоких температур, снижение тепловых потерь, эффективное использования тепла. Материал, используемый для этого – огнеупорный кирпич.

Так как футеровка на 90% производится вручную, качество и долговечность такого защитного покрытия напрямую зависят от квалификации специалиста.

В ООО «Схид-будконструкция», Киев к работам по футеровке допускаются только высококвалифицированные мастера. Компания внимательно подходит и к выбору поставщиков огнеупорных материалов. Это, как правило, крупнейшие производители Украины и Европы, качество которых проверено годами. Работы ведутся с соблюдением СНиПов и других регулирующих документов. На все футеровочные работы распространяется полная гарантия качества. Компания «Схид-будконструкция», Киев имеет богатый опыт сотрудничества с крупнейшими промышленными предприятиями Украины и предлагает следующие виды услуг:

футеровку промышленных печей и дымовых труб;

футеровку паровых и водогрейных котлов;

кислотоупорную футеровку;

обслуживание и ремонт футеровки печей.

Огнеупорная футеровка печи изнашивается и для поддержания ее в рабочем состоянии необходимо регулярно ремонтировать ее наиболее пострадавшие участки. Поэтому периодически печь тщательно осматривают, подину прощупывают железным штырем, выявляют все поврежденные места и проводят ремонт футеровки печи и дымоходов.

Футерование труб может быть представлено не только кирпичной выкладкой, но и другими видами. В зависимости от химических свойств выделяют три вида огнеупорных веществ, которые могут использоваться в качестве футеровочных материалов: кислые, нейтральные и основные. Разделение обусловлено различной реакцией разных веществ на вещества, образуемые в процессе горения топлива.

Работы по теплозащите печиЗащитить внутреннюю поверхность топки можно двумя способами:

обработать внутреннюю поверхность материалом с низкой тепловой проводимостью;

использовать защитные экраны, которые будут отражать тепловое излучение. При этом тепло от этого излучения будет уходить из печи вместе с дымом.

При первом способе не стоит путать теплоизоляцию и теплозащиту. При теплоизоляции тепло, выделяемое в печи, остается в рабочей зоне. Теплозащита же только предохраняет определенный участок поверхности от теплового излучения, не задерживая при этом тепло внутри рабочей зоны. Именно для этого при футеровке печи используются теплозащитными, а не теплоизоляционными материалами.

Как уже говорилось ранее, внутреннюю поверхность можно защищать специальными экранами, что зависит от назначения печи. Если в котлах отопления экран не нужен, так как произойдет напрасное расходование тепла, то в банных печах они вполне могут быть применимы.

Раньше для создания печей использовались обычные кирпичи, которые быстро разрушались под тепловым воздействием высоких температур. На смену им пришли кирпичи с более плотной структурой (М-300), которые использовались долгое время, пока не появились шамотные материалы. Они изготавливаются из глины, которая смешана с порошком из обожженной глины с последующим обжигом при высоких температурах.

Шамотный кирпич (ГОСТ 390-96) в настоящее время является оптимальным материалом для футеровки тепловых агрегатов. Основным его отличием от обычных кирпичей являются ярко выраженные теплозащитные свойства. Технология обкладывания шамотным кирпичом внутренней поверхности топки и называется, в большинстве случаев, футеровкой.

Замена колосниковой решетки

Ремонт потерявшей свои эксплуатационные качества колосниковой решетки элементарен. Для этого ее убирают, очищают пазы от золы и кладут новую решетку. Если старая решетка была установлена с некоторым наклоном, то новую монтируют аналогично. При этом по всему периметру между соседними кирпичами кладки и колосниковой решеткой оставляют промежуток шириной от 5 мм и более, чтобы туда засыпать песок, золу либо уложить керамический изоляционный шнур.

Такой шнур выдерживает нагрев до температуры, превышающей 1000 °С. Его укладывают в паз между решеткой и кладкой и фиксируют термостойким клеем.

Сам себе мастер

Конечно, для устройства футеровочного слоя в домашнем очаге можно прибегнуть к услугам специалистов, но при некоторых навыках работы и соответствующих знаниях эту операцию можно провести самостоятельно.

Футеровка из кирпича

Футеровка печи своими руками из шамотного кирпича выполняется с учетом следующих особенностей:

Кирпич аккуратно выкладывается «ребром на ребро», без сдвигов элементов кладки относительно друг друга, вдоль всех стенок внутренних топки.
Швы между отдельными кирпичами заполняются раствором на основе шамота и глины.
Если основная кладка также выполнена из кирпича, то футеровочный и основной слой стыкуются посредством одного вертикального шва, но без перевязки.
Если же материал самой топки – металл (чугун или сталь), то между ее стенками и кладкой следует в обязательном порядке оставлять небольшой зазор, рассчитанный на температурные расширения металла, – иначе регулярные нагревы и остывания могут в скором времени ее разрушить.

Отделка шамотным кирпичом происходит по схеме – вдоль всех стенок с зазором с учетом расширения материалов

Старая кладка из шамотного кирпича подлежит регулярным осмотрам и ремонту изношенных участков, который проводится посредством затирки раствором из шамота и глиноземистого цемента.

Из рулонного материала

Выгода использования рулонных материалов (а также пластин и матов) заключается в том, что они занимают очень мало места и не «крадут» общего объема, необходимого для закладки топлива и прохода дыма. Стандартная толщина большинства из них не превышает 1 см (например, толстый каолиновый картон бывает толщиной до 7-ми мм). Чтобы провести необходимые работы, нужно помнить, что:

Количество необходимых для футеровки материалов рассчитывается с учетом их линейного расширения при нагреве.
В некоторых случаях возможна укладка полотна в 2 слоя, но для бытовых потребностей это совсем не обязательно.
Отдельные пластины крепятся элементами армирования – металлическими штырями, которые вставляются в заранее проделанные канавки.
При отделке огнеупорными матами или пластинами следует соблюдать последовательность их крепления: сначала покрывается дно, затем боковая поверхность, а потом «потолок» топочного отдела.

Внутренняя отделка может проводиться базальтовым картоном

Обмазка растворами

Обмазка огнеупорными растворами дает еще более тонкий слой футеровки. Для такого способа характерны следующие нюансы:

Для приготовления растворов обычно используются сухие составы шамотных, муллитовых либо корундовых смесей, которые затем разбавляются водой до нужной консистенции.
После нанесения раствор должен пройти обжиг в естественных условиях (при работе печи) либо с помощью паяльной лампы. Во втором случае работы проводятся до появления твердой корочки.

Заранее продуманная защита печи станет гарантией тепла и уюта на долгие годы

Что такое и для чего нужна футеровка печки
