Технология постройки фундаментных стаканов

Особенности конструкции такого основания

Устройство стаканных фундаментов

В ГОСТе 23972-80 четко указано, какая должна быть конструкция самого стаканного фундамента, допустимые параметры и нагрузки, а также размеры подошвы и тип арматуры. В целом, он состоит с нескольких сборных элементов:

• Монолитной опорной подушки большого размера круглой или прямоугольной формы, обработанной гидроизоляцией. Подушка может быть фабричной или сделана прямо на месте, устанавливается на прочную песчано-гравийную подушку;
• Железобетонного подстаканника в центре плиты;
• Железобетонной или металлической колонны фиксированной длины и толщины, устанавливаемой в стакан;
• Бетонного столба, который удерживает несущую железобетонную балку. Уже на балке стоят несущие конструкции будущего сооружения. Это разновидность столбчатой конструкции, поэтому столбы могут быть различной длины, но верхняя кромка обязательно делается строго горизонтальной.

Сама железобетонная плита, в зависимости от расчетных нагрузок, должна составлять площадь от 12 до 52 квадратных метра. Бывает сборной и монолитной, причем сборные конструкции имеют наклонную поверхность, а монолитные – горизонтальную.

Как правило, в промышленности чаще используют монолитную конструкцию, которая легче в монтаже, быстрее возводится и требует минимум затрат на механизированную технику. Стакан можно делать монолитным вместе с плитой или соединенным с ней армированием, тут многое зависит от характеристик почвы на строительной площадке и нагрузок от самого здания. Все стаканы имеют усиленное горизонтальное и вертикальное армирование, соединительные элементы жесткие. Монтируются стаканные фундаменты на устойчивых почвах, предусматривающих послойную деформацию на большой площади.

Монтаж металлических колонн

Монтаж металлической опоры

Металлические колонны монтируются на основаниях, в которых заблаговременно встраивают анкерные болты для их крепления. После проектирования стандартное положение опор обеспечивается точным размещением анкерных болтов на местах фиксации. При этом точность установки обеспечивается серьезной подготовкой плоскости основания.

Опирание колонн выполняется так:

1. На поверхность основания, которое смонтировано до нужной отметке опорной подошвы, без последующей доливки цементной смеси. Применяется для опор с фрезерованными башмачными подошвами.
2. На заблаговременно выверенные места, устанавливаются и заполняются бетонной смесью металлические плиты. Основание бетонируется до уровня на 5−8 см ниже той отметки подошвы опоры, которая обозначена при проектировании.
3. После чего выполняют установку опорных колонн, объединяя осевые отметки разбивочных осей на элементах, вмонтированных в фундамент, с их отметками. Установочные винты регулируют положение отдельной опоры по высоте с учетом того, что верхняя поверхность плиты будет располагаться на заданной отметке опорной плоскости башмака. Опорные плоскости столбов должны заблаговременно быть простроганы.
4. Основание бетонируется до уровня на 0,25−0,3 м ниже отметки поверхности башмака, отмеченной при его проектировании.

После выполнения этих работ, монтируются закладные элементы и составляющие опор. Верхнюю часть основания цементируют до уровня на 4−5 см ниже верхней плоскости опорных элементов. Опорная поверхность башмака изготавливается под прямым углом к оси самого столба.

Глубина заделки колонны в стакан фундамента

ФундаментПодколонник фундамента

Фундаменты под колонны многоэтажных каркасных зданий обычно проектируются монолитными ступенчатого типа, плитная часть которых имеет не более трех ступеней.

Отношение вылета ступени к ее толщине (или группы ступеней к их суммарной толщине) не превосходит 2.

Подошва фундамента, как правило, прямоугольной формы с отноше­нием сторон от 1 до 0,6. При этом большая сторона всегда располагается в направлении большего момента.

Верх фундамента рекомендуется располагать на отметке — 0,15 м для обес­печения условий выполнения работ после завершения нулевого цикла. В связи с этим при значительной глубине заложения фундамента над плитной его частью устраивают монолитно связанный с плитой подколонник (рис. ниже).

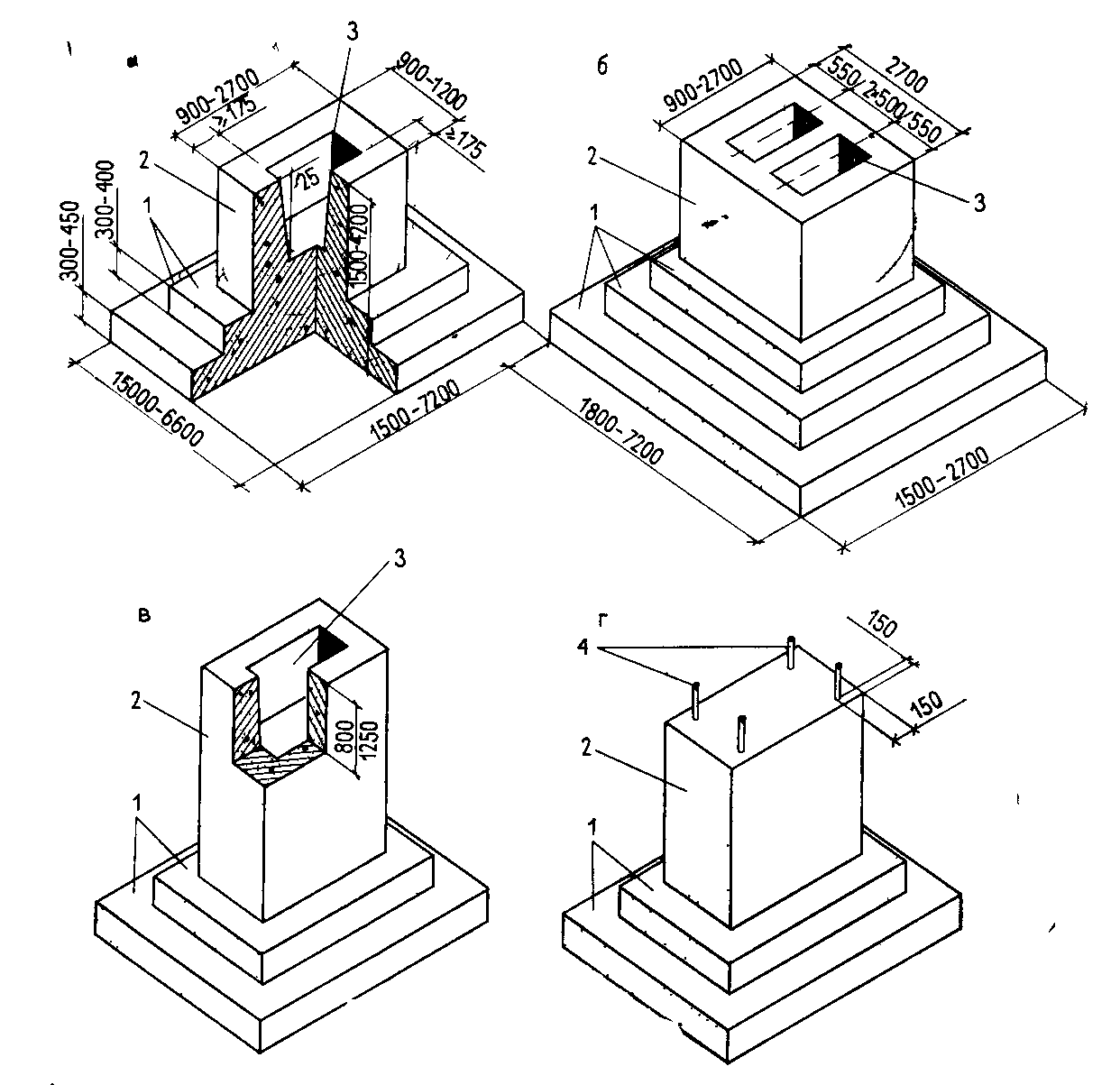

Фундаменты при соединении с колонной

а — монолитной; б — сборной; 1 — подколонник; 2 — плитная часть фундамента

Сопряжение фундамента с колонной выполняется монолитным под монолитные колонны и стаканного типа под сборные колонны.

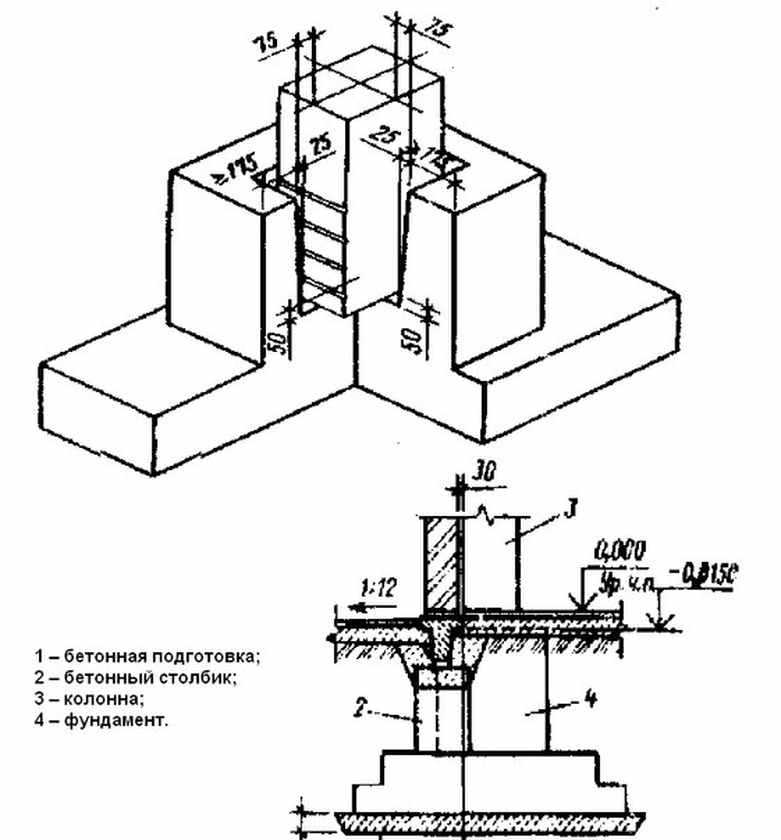

Зазоры между колонной и стенками стакана принимают равными 75 мм по верху и 50 мм по низу стакана с каждой стороны колонны. Эти зазо­ры заполняются бетоном класса не ниже В 12,5.

Глубину стакана dp принимают на 50 мм больше глубины заделки ко­лонны dc. Значение dc должно быть не менее большего размера сечения ко­лонны /с, а также не менее:

30d- при 1-м случае сжатия колонны в сечении по обре­зу фундамента;20d- при 2-м случае сжатия; здесь d — диаметр арматуры колонны.

При 1-м случае сжатия граничное значение dc = 30d можно уменьшить путем умножения его на отношение момента колонны в сечении по обрезу фундамента к предельному по прочности моменту колонны при заданном значении N, но принимать не менее 20d.

Толщину стенок по верху неармированного стакана принимают не ме­нее 0,75 глубины стакана и не менее 200 мм.

Толщину стенок армированного стакана принимают не менее 150 мм.

Для связи с монолитной колонной из фундамента (подколонника) вы­пускают арматуру с площадью сечения, необходимой для восприятия расчетных усилий колонны у обреза фундамента. В пределах фундамента эту арматуру объединяют хомутами в каркас и запускают в колонну на длину не менее длины анкеровки lап.

Фундаменты армируют сварными сетками только по подошве. При этом, если меньшая сторона подошвы имеет размер Ь3м применяют отдельные сетки с рабочей арматурой в одном направлении, укладываемые в двух плоскостях. При этом рабочая арматура каждой сетки располагается снизу. Сетки в каждой из плоскостей укладываются без нахлестки с рас­стоянием между крайними стержнями не более 200 мм (рис. ниже).

Армирование подошвы фундамента сетками

Минимальный защитный слой бетона для этой арматуры принимается: при наличие под фундаментом подготовки из тощего бетона — 40 мм, при отсутствии — 70 мм.

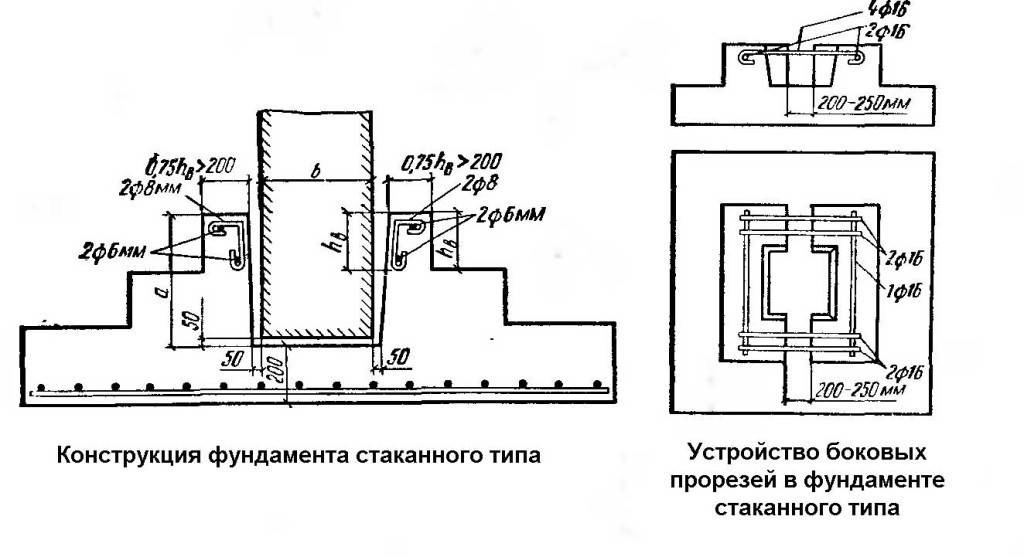

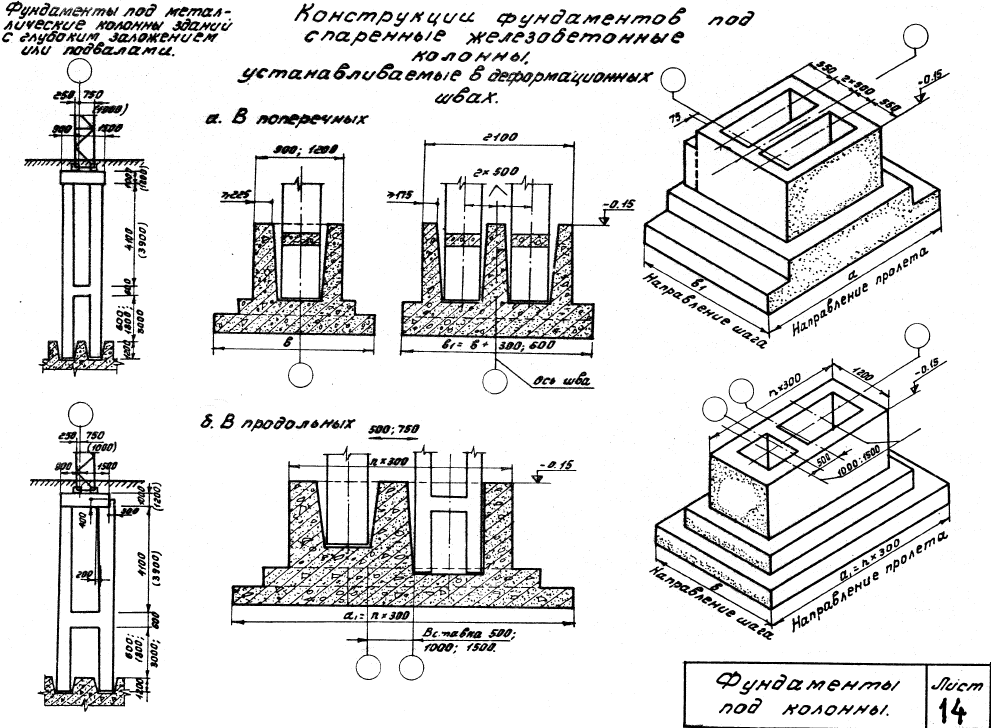

Конструкция стаканного фундамента

Все стаканные основания состоят из двух частей.

Опорная базовая плита толщиной не меньше 250 мм может состоять из нескольких ступеней, образующих монолитную конструкцию пирамидальной или конусной формы. Плита воспринимает вертикальные нагрузки от колонн, на которых собирают здание.

Подколонник пирамидальной или квадратной формы имеет полость, в которую устанавливают колонны. В сборе основание похоже на стакан, от чего произошло название.

Высота подколонника может быть увеличена в зависимости от возможной нагрузки и конфигурации здания.

Весь объём стакана армируют стальными прутьями и арматурной сеткой.

Методы классификации и обозначение изделий

Стаканные фундаменты различают по нескольким признакам.

• 1Ф предназначен под колонны-стойки с геометрическими размерами 300х300м.
• 2Ф — фундамент под колонны 400х400 мм.

В зависимости от толщины стен и возможной нагрузки фундаменты делят на 3 типа.

Первый предназначен для возведения стен толщиной до 250 мм включительно, а второй для кладки толще 250 мм. Третий тип предназначен для особо тяжёлых конструкций и предусматривается проектом.

Кроме того, различают два типа в зависимости от эксплуатации в агрессивных средах: Н — нормальной проницаемости, П — пониженной проницаемости.

Маркировка

Обозначение фундамента выполняют краской на боковой поверхности конструкции. Маркировка состоит из одной или двух буквенно-цифровых групп, разделённых дефисом.

В первой группе, согласно ГОСТ, указывают размеры подошвы и высоту изделия в дециметрах, которые округляют до целых цифр.

Вторая группа раскрывает несущую способность, а также тип проницаемости, если фундамент предназначен для размещения в агрессивных средах.

Примеры обозначений:

1. 1Ф13.8-1. Фундамент для колонны 300х300 мм с размером подошвы 1300х1300 мм, высотой 800 мм. Несущая способность 1 группы для стен толщиной до 250 мм.
2. 2Ф20.9-2П. Поперечный размер колонны 400х400 мм, подошва 2000х2000, высота 900 мм. Возможно строительство стен толще 250 мм, использован бетон пониженной проницаемости.

Технология возведения фундамента стаканного типа

Существуют сформированные временем ГОСТы на строительство фундаментов, которых придерживаются современные энтузиасты. Строгое следование требованиям к готовым изделиям дает гарантию достойного качества строительства.

Этап 1. Подготовка участка, выполнение земляных работ

Строительство начинается с выбора участка и его подготовки к реконструкции.

Удалите щебень, верхний (плодородный) слой почвенного покрова. Для блоков выкапываются котлованы. Рассмотрите варианты непрерывного дноуглубления (в виде траншеи), точечного дноуглубления, для колонн отдельно.

Рытье траншей

Вариации стекла приветствуют раскопки по периметру. Раскопки, занимающие весь участок, потребуют использования экскаватора.

Котлован будет подготовлен путем трамбовки вынутого материала перед укладкой блоков.

Этап 2. Уплотняющая подсыпка

Если грунт слабый, то необходимо уплотнение. Обычно в качестве уплотнителя используется мелкий щебень, песок или каменистый материал. Если вы не организуете обратную засыпку, грунт уйдет, что приведет к перекосу, разрушению построенной поверхности.

Засыпьте место, куда будет помещена плита уплотнения, обратной засыпкой. «Квадрат» засыпки больше внешнего края на 2-5 см.

Высота катка зависит от размеров фундаментных столбов.

Этап 3. Разметка осей

Отметьте положение блоков на дне подготовленных ям. Разметка производится путем фиксации оси заделки на досках, называемых кромками. Центр размечается с помощью отвеса, а края — с помощью шаблона. Для проверки выравнивания используется спиртовой уровень.

Засыпка проверяется еще раз.

Маркировка производится в соответствии с чертежом, заверенным (нарисованным) специалистом.

Этап 4. Установка блоков

Сборка значительно облегчается благодаря шарнирам на блоках. Если он деформирован, его сглаживают молотком.

Блок укладывается в траншею вдоль отмеченных краев, по центру.

Этапы устройства основания

При разметке участка желательно использовать геодезическое оборудование После того, как будут закончены работы над проектом будущего здания, следует приступать непосредственно к строительным работам. Прежде всего, производится перенесение проектных чертежей на местность. Участок строительства разбивается с помощью осевых линий – тонкой проволоки или шпагата, натянутых на колышки.

Эти колышки устанавливаются таким образом, чтобы осевые линии, пересекаясь между собой, образовывали периметр будущего здания. Затем производятся земляные работы. Их характер и объём полностью зависят от типа запроектированного фундамента.

Для равномерного распределения веса здания на опоры, необходимо максимально точно рассчитать на местности точки заложения оснований под столбы.

Ниже рассмотрим особенности устройства монолитных фундаментов для колонн, производимых по различным технологиям.

Столбчатое монолитное основание

Для устройства столбчатого монолитного фундамента достаточно выкопать яму нужной глубины под заливку монолитного стакана, либо для установки готового «стакана». На дне также сооружается песчано-гравийная подушка. Перед заливкой монолитного столбчатого фундамента вымеряется точка установки колонны и сооружается опалубка.

Внутрь нее помещается каркас с закладной или с выступающими вверх штырями для крепления будущей опоры. Конструктивно столбчатое основание может быть исполнено как в виде монолитной плиты, так и в виде ступенчатой пирамиды из двух-трёх уступов. В последнем случае каждая ступень заливается по отдельности, начиная с самой нижней.

Посмотрите видео, как производится установка колонны в стакан.

Ленточное монолитное основание

В этом случае выкапывается траншея по всему периметру постройки, а также там, где будут проходить внутренние несущие стены. В точках монтажа колонн делаются расширения или углубления в грунте, если проектом предусматривается установка или заливка в этих местах бетонных «стаканов».

Конструкция ленточного основания под колонны

В случае если общая масса строящегося здания не такая уж и большая, можно обойтись без подобного усиления конструкции. Достаточно будет в точках монтажа несущих опор лишь усилить каркас с помощью более толстой арматуры, выпуска вертикальных стержней или установки металлических пластин – «закладных».

По всему периметру траншеи, на дно засыпается подушка из крупного песка, гравия или щебня, а затем укладывается объёмный каркас. Он собирается и монтируется таким образом, чтобы возвышаться над уровнем траншеи на определённую высоту (не менее 30-40 см), необходимую для защиты стен здания от потоков талой и дождевой воды. Выступающая часть каркаса забирается в опалубку.

Сплошное монолитное основание

Для заливки сплошной железобетонной плиты необходимо снять верхний слой почвы на всей площади будущей постройки. Затем площадка выравнивается в горизонтальной плоскости и засыпается щебнем, песком или гравием. Поверх песчано-гравийной подушки укладывается объёмный каркас, в точках монтажа опор также делается усиление каркаса, выпускаются стержни (анкерные болты) либо монтируется металлическая закладная пластина.

Рекомендуем посмотреть видео о том, как производится монтаж колонны на готовое основание.

Свайные монолитные основания

По типу устройства такие основания могут быть нескольких типов, но к монолитным фундаментам под колонны можно отнести, пожалуй, только буронабивную технологию. В местах монтажа будущих колонн с помощью бура делается отверстие, куда устанавливается опалубка.

Устанавливать закладные, анкера или выпуски арматуры под будущую колонну лучше до заливки монолита. В этом случае возможно скрепить данные детали с каркасом, что делает связь колонны с основанием более прочной. Кроме того, это отнимет гораздо меньше сил и времени.

Поскольку от правильного выбора фундамента зависит надёжность здания и долговечность его эксплуатации, подходить к расчётам нужно очень ответственно. Наилучшим вариантом будет обратиться к специалистам, которые смогут составить проект с учётом всех мельчайших нюансов.

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

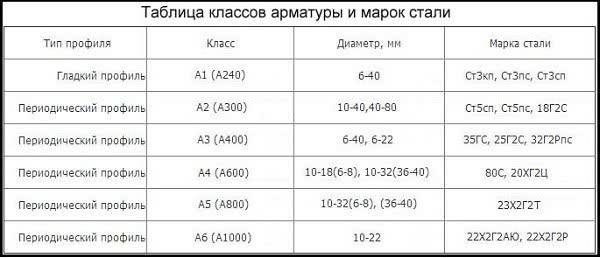

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

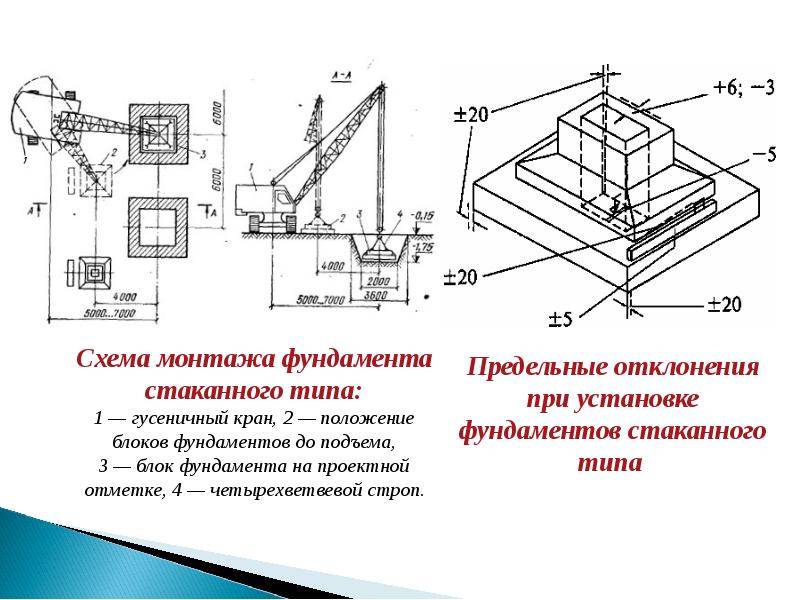

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно. Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса. Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.

Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

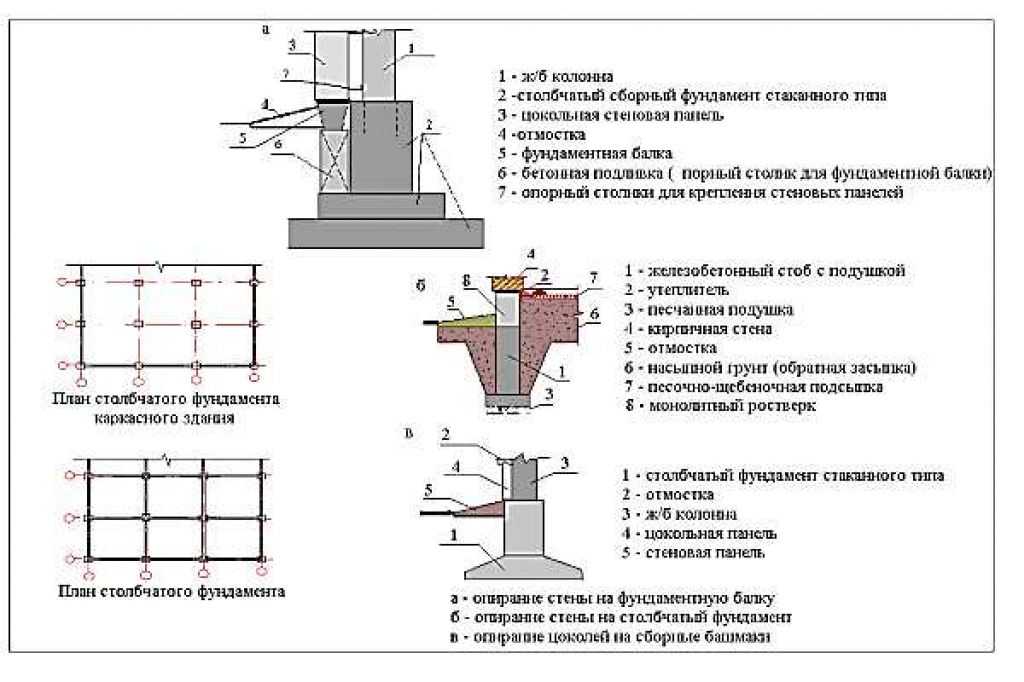

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

Источник

Фундамент стаканного типа: технические требования по ГОСТ 23972-80

Государственный стандарт союза сср фундаменты железобетонные для параболических лотков технические условия гост 23972-80

• Бетон марки не меньше М200 В2;
• Монтаж конструкций только после достижения необходимой прочности бетона;
• Уровень водопоглощения не более 5%, достичь показателя можно с помощью гидроизоляции;
• Жесткое армирование по всем поясам;
• Толщина бетонного слоя вокруг арматуры не менее 3 см;
• Толщина трещин в бетоне не более 0,1 мм;
• Полное удаление монтажных петель с помощью болгарки, удаление ударным методом строго запрещено;
• Арматуры в обнаженном виде в основании быть не должно.

Нормативы изготовления

При изготовлении заводом должны соблюдаться ГОСТ 24476-80 для стандартных изделий.

ГОСТ 24022-80 применим для сельскохозяйственных одноэтажных зданий, где может понадобиться усиление конструкции.

Технические требования

Фундаменты изготавливают в стальных формах для обеспечения точной геометрии.

Марка бетона не может быть ниже, чем М200. Марку М300 применяют, если такое требование установлено проектом. Фактическая и отпускная прочность бетона при отгрузке не должна быть менее 70% от расчётной, а для зимнего периода не менее 90%.

Морозостойкость выбирают исходя из климатических условий района использования.

Армирование бетона проводят согласно чертежам, указанных в приложении к ГОСТ. Арматура применяется гладкая горячекатаная с классом металла не ниже А-I, либо периодического профиля из стали класса Ас-II. В регионах, где температура опускается ниже 40°С применяют только класс Ас-II c маркой стали 10-ГТ.

Толщина защитного слоя 50 мм с отклонением не более +10 мм и -5 мм. Защитный слой — это расстояние от внешней поверхности конструкции до ближайшей к ней арматуры в сетке.

Каждое место пересечения обязательно соединяют сваркой — скрутки вязальной проволокой не допускаются.

Отклонения размеров стаканов от чертежей не должно превышать 16 мм в горизонтальной и 10 мм в вертикальной плоскости.

Соединение колонны и фундамента

Бетонные колонны устанавливают в полость и укрепляют, выравнивая в вертикальной плоскости. Промежуток между столбом и стенками стакана заливают бетоном, марки не ниже М200.

Стальные колонны приваривают к выпущенной из стенок арматуре, свободные полости также заливают цементным раствором. Возможно крепление анкерными болтами.

Размеры

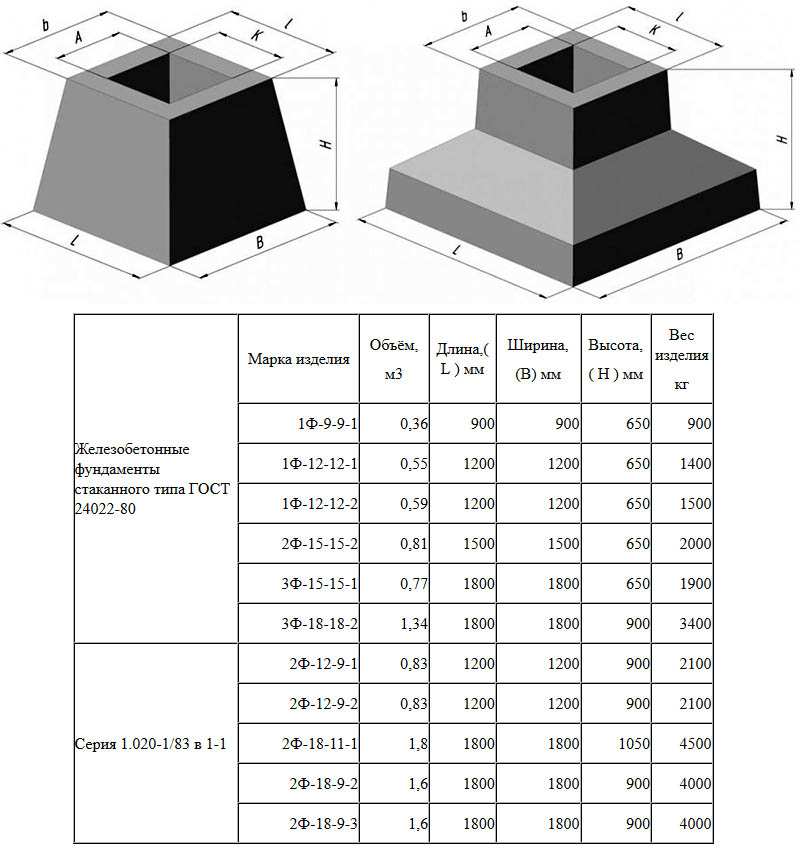

Стандартные геометрические размеры стаканов под колонны указаны в таблице, размещённой в ГОСТ. Критически важными являются размеры подошвы, которые могут быть от 1200х1200 до 2100х2100 мм. От площади зависит несущая способность всего фундамента.

В отдельных случаях ГОСТ допускает минимальный размер основания плиты 900х900 мм.

Особенности фундаментов под стальные колонны

Металлическая колонна с анкерными креплениями

Существует ряд зданий, где есть особенные требования к типу и прочности фундаментов. В большинстве случаев, это объекты промышленного назначения, а также различные предприятия энергетической отрасли.

Такие здания часто возводятся на фундаментах каркасного типа, где основную нагрузку принимает на себя металлическая колонна, установленная внутри специальной бетонной чаши или углубления.

Все фундаменты под стальные колонны отличаются особенной конструкцией, ведь изначально создается прямоугольная или квадратная бетонная подушка с углублением, где с помощью анкеров устанавливается и фиксируется колонна.

Кроме зданий с анкерными соединительными элементами, также в таких основаниях можно предусмотреть:

• трубопроводы различного типа и диаметра;
• канализационные системы с анкерными крепежами;
• электрические сети;
• специальные поддерживающие элементы и конструкции.

Учитывая высокие требования по прочности к таким конструкциям, все расчеты и дальнейшее возведение проводится максимально точно, контроль качества на каждом этапе возведения, а строительные материалы полностью соответствуют нормам.

Монолитный фундамент под металлическую колонну

Устройство монолитного основания под металлическую стальную колонну

Как правило, при строительстве таких фундаментов редко используются сборные конструкции, ведь тогда приходится делать дополнительные расчеты несущих способностей зданий.

В таких случаях лучше монолитный бетонный фундамент, ведь он и прочнее, и быстрее заливается. Этапы возведения монолитной подушки для колонны приблизительно следующие:

1. Расчет максимально допустимых нагрузок на подошву.
2. Проведение разметки мест установки колонн, подготовка почвы.
3. Рытье котлована на заданную глубину и соответствующих размеров.
4. Подготовка внешней опалубки. Она делается с досок или влагостойкой фанеры, в большинстве случаев несъемная.
5. Выравнивание внутренней поверхности котлована, формирование песчано-гравийной подушки.
6. Создание основного армирующего пояса по периметру подушки в горизонтальном и вертикальном направлениях.
7. Заливка котлована бетоном. В это время заблаговременно устанавливаются геодезические уровни и высотные знаки. Они используются при дальнейшем монтаже колонн, а также при ремонте фундамента через просадку.

Как правило, при возведении колонных фундаментов делаются различные высотные отметки, они наносятся на внешний слой бетона, также указывается уровень расположения анкерных соединений, закладочных элементов и других монтажных аксессуаров.

Анкерные соединения

Конструктивная схема с указанием нахождения анкерных соединений

В зависимости от типа выбранной колонны, анкерные соединения подбираются в индивидуальном порядке. Установки и фиксация колонны выполняется с помощью больших болтов или анкеров, которые затем привариваются к арматурному слою и надежно удерживают колонну в вертикальном положении.

Отличительная особенность монтажа соединительных элементов в том, что после их закрепления фундамент разбивают. Если после этого отклонения болтов не произошло, то монтаж считают выполненным правильно, а если есть отклонения центров на расстояние от 2 мм, тогда анкера заменяют.

Расчет фундаментов под колонны

Схема установки стальных колонн на фундаменты

Такие основания всегда рассчитываются под конкретное геодезическое обеспечение. Для правильного обеспечения геодезических параметров проводится контроль вертикальных и горизонтальных высотных положений болтовых соединений. Для таких целей отлично подходят готовые шаблоны или специальный кондуктор.

Шаблоны – это металлические или деревянные рамки конкретных размеров, в которых уже есть готовые гнезда под будущие анкера. Они соединяются по опалубке с осями монолитного фундамента, закрепляются.

Шаблоны должны быть установлены абсолютно ровно, поэтому проводится дополнительное измерение вертикали с помощью строительного уровня или нивелира. В некоторых случаях оправданным будет использование сварочных работ, когда шаблоны жестко устанавливают на арматуру монолитной бетонной подушки.

Этапы строительства под монолитную колонну

При возведении частного коттеджа или дачи строительстве сооружают монолитный фундамент. Чтобы сэкономить материалы, опорные столбы выполняются в виде ступеней. Высота и число ступеней зависит от нагрузки.

Для основания выкапывают яму необходимого размера и укладывают на дно слой песка и щебня толщиной в 20 см. Если глубина фундамента большая, устраивают бетонную подушку. Затем возводят опалубку из фанеры или дерева.

Армирование опор

Армирование выполняется по мере возведения фундамента. Используют для этого прутки диаметром в 12–16 мм, связанные или сваренные в готовые каркасы.В качестве горизонтальных элементов используется стальная сетка с размерами ячеек от 5–6 мм, но не более 12 мм:

1. После утрамбовки песчаной-гравийной подушки, заливают не менее 10 см бетона и опускают в яму подготовленную конструкцию.
2. Сечение каркаса лишь чуть меньше сечения скважины. Каркас входит плотно.
3. Середину столба не армируют, так как нагрузка здесь минимальна.
4. Выпуски арматуры загибают горизонтально – по 30–40 см. Если подколонник делают кирпичный, хотя бы один арматурный прут нужно заанкерить в кирпичной кладке.

Величина подколонника может совпадать с сечением столба. Если требуется именно стакан, сооружают опалубку сложной формы.

Изготовление каркаса можно посмотреть в этом видео:

Монтаж башмака

Чтобы равномерно распределить нагрузку от здания, рекомендуют делать башмак – расширение нижней части скважины:

1. Изготавливают опалубку, диаметр которой в 1,5 раза больше, чем сечение будущих столбов и устанавливают на песчаную подушку.
2. Заливают бетоном марки М300–М400 только башмак.
3. Бетон застывает не менее 10 дней.

После схватывания раствора продолжают возведение фундамента.

Установка колонн

Начинают работу с сооружения армирующего каркаса:

1. Монолитная колонна армируется прутками. При большом сечении прутки дополнительно усиливаются горизонтальными хомутами.

2. Для опалубки используют деревянные доски нужной длины. Их скрепляют хомутами. Рекомендуется изнутри простелить опалубку рубероидом, чтобы позднее ее легче было снять. Поверхность колонны будет гладкой.
3. Для заливки используют бетон марки М200 или выше. Чтобы удалить воздух, раствор протыкают металлическим штырем. Опалубку снимают только после полного высыхания.

Оптимальная температура строительства – выше +15 С. Если здание сооружают зимой, в бетон добавляют пластифицирующие добавки с тем, чтобы ускорить застывание.

Ростверк

Под железобетонные колонны возводят монолитный ростверк, по сути, это бетонная лента, усиленная стальными прутками. Используется при строительстве каркасных и панельных зданий, деревянных срубов:

1. Изготавливают опалубку необходимых размеров.
2. Укладывают арматуру. Для усиления плитной части используют арматурную сетку, которую размещают в 2 слоя. Между ними должен быть изолирующий слой бетона – не менее 20 см, поэтому заливку выполняют в 2 стадии.
3. Горизонтальные сетки соединяют вертикальными фрагментами прутков. Длина минимально возможная, чтобы каркас со временем не утратил устойчивости.
