Фундамент под гараж: пошаговая инструкция заливки, расчет количества материала

Определение и использование коэффициента надежности

Данный параметр необходим для определения запаса несущей способности железобетонной конструкции. При самостоятельной заливке следует собрать максимальное количество данных о способностях материалов противостоять нагрузкам.

Для ЖБИ установлен коэффициент 1,3. Он используется при проведении расчетов толщины сооружения (Т) при среднем удельном весе 2500 кг/м³.

Получить искомый результат можно, используя такие величины:

вес здания с вещами и людьми (В);
масса ЖБИ (М);
площадь плиты (П).

Расчет проводится по формуле:

Полученный результат округляется в большую сторону. Рекомендуется добавить к нему несколько сантиметров из расчета установки нового оборудования или обустройства в будущем деревянной мансарды.

Достоинства и недостатки

К достоинствам ленты под гараж относятся:

Прочность, высокая несущая способность основания.
Устойчивость к внешним нагрузкам, хорошая переносимость воздействия морозного пучения.
Возможность равномерного распределения нагрузки по всей длине ленты.
Высокая скорость строительства (особенно при использовании сборных типов ленты).

Недостатками являются:

Имеется зависимость от типа грунта и уровня залегания водоносных горизонтов.
При строительстве монолитной ленты много времени уходит на затвердение бетона.
Учитывая необходимость заливки бетонного пола и дополнительные элементы конструкции, расход стройматериалов достаточно высок.

Перечень необходимых материалов и инструментов

Прежде чем заливать бетон, необходимо подготовить ровную площадку и как следует утрамбовать её специальной машиной (виброплитой).Виброплита своими руками: (прочитать подробнее)

Перечень материалов, необходимых для устройства фундамента:

песок средней фракции;
щебень средней крупности;
геотекстиль;
пенополистирол экструзионный толщиной 100 мм;
дренажные трубы;
доски деревянные;
прутья арматуры;
проволока вязальная;
трубы разного диаметра для инженерных коммуникаций и водяного теплого пола;
нейлоновые хомуты;

Для работы понадобятся такие инструменты:

совковые и штыковые лопатки;
тачка;
нивелир;

L-блоки облицованы плоским шифером для выкладки фундамента.

строительный уровень;
шуруповерт;
нож;
болгарка;

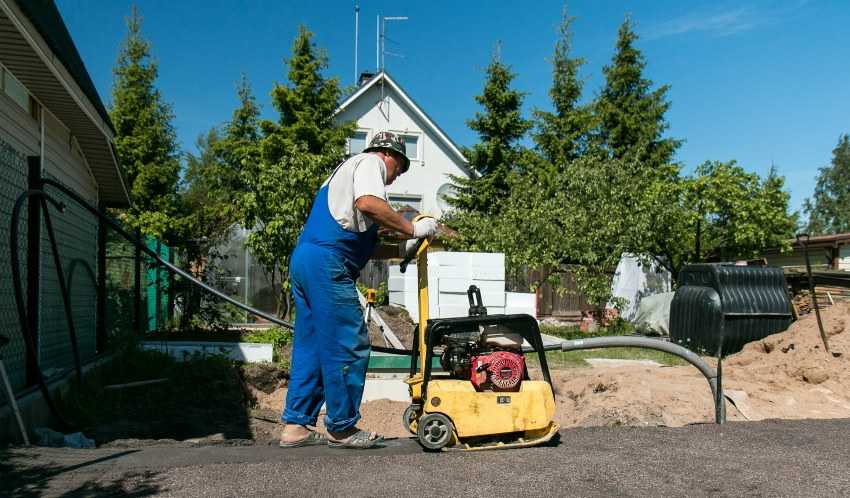

виброплита;
глубинный вибратор;
ножовка;
бетономешалка;
кельма;
защитная одежда.

Расчет основных параметров

Под гаражом не должны оказаться коммуникации дома.

Правильный расчет вашего фундамента под гараж, например, деревянный, является одним из основных условий сооружения долговечной конструкции, которая будет пропорционально распределять нагрузку системы на грунт. В противном случае данное помещение потребует дополнительных издержек на устранение деформаций и незапланированных затрат на обслуживание автомобиля. Следовательно, перед тем как сделать фундамент для гаража, желательно подготовить все базовые чертежные планы. При этом обязательно нужно учитывать уровень грунтовых вод (УГВ), свойства почвы и правильно выбрать строительные материалы для основания.

На таком этапе, как расчет и строительство фундамента, например, ленточного, следует учитывать как сложность конфигурации, так и вес сооружения. Кроме того, требуется вычислить эксплуатационные параметры основания: толщина стен, шаг арматуры, ширина и диаметр, глубина заложения, объемно-планировочные решения. Чем больше вес и величина постройки, тем надежнее и обширнее должна быть основа. Специалисты рекомендуют вывести фундамент гаража, даже если он будет деревянный, на 22-32 см выше, чем уровень земли. Это даст возможность избежать большой влажности на стенах. При возведении основания для гаража в жилом коттедже необходим расчет таких параметров, как глубина и ширина заложения, соблюдая при этом плавный переход за счет следующих уступов:

для более плотного грунта необходим уступ высотой в 1 м. При этом соответствие высоты/длины должно быть пропорциональным — 1:1;
для неплотного грунта подойдет уступ менее 0,5 м. При этом обязателен расчет и соответствие высоты/длины — 1:2.

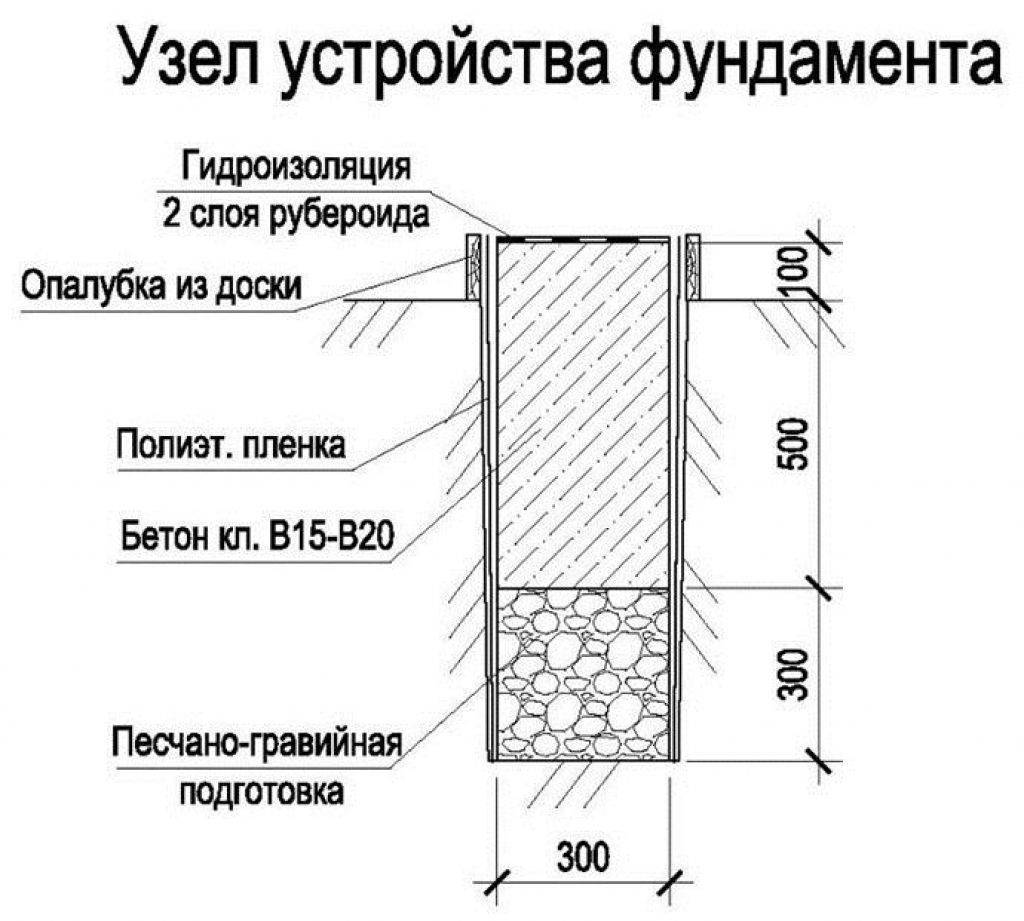

Узел устройства фундамента.

Такой конструктивный прием отвечает строительным стандартам и не оказывает воздействие на надежность конструкции. Он даст возможность избежать значительных издержек и сделать высококачественный фундамент для гаража. Важным параметром, который непременно следует учесть на такой стадии, как расчет, считается характеристика почвы. В самом лучшем варианте почва должна соответствовать следующим требованиям:

мало/равномерно сжиматься;
не вспучиваться;
не проседать;
не оползать;
обладать необходимой прочностью.

Ваш расчет должен учитывать тот факт, что глубина фундамента под гараж, это тот показатель, от которого может зависеть устойчивость и долговечность всей конструкции

На данном этапе важно нигде не ошибиться. Глубина промерзания напрямую зависит от природных и климатических ситуаций

При этом глинистые, супеси и лессовые грунтовые слои считаются видами набухающими.

Такие почвы являются главной причиной неровной осадки. Поэтому рекомендуется сделать фундамент ниже, чем глубина промерзания грунта. Это даст возможность исключить появление трещин и деформаций в стенах. При устройстве основания на невспучивающихся почвах, к которым относятся легкие суглинки и пески, достаточно, чтобы глубина заложения была в пределах 0,5-0,6 м. Независимо от особенностей грунта и вида основы, обязательно следует запланировать отвод талых и дождевых вод.

Столбчатое основание, как пример экономного строительства

Простой и дешевый столбчатый фундамент строится следующим образом:

Во-первых, прямо по грунту размечают контуры будущего фундамента.
Во-вторых, вдоль контура маркируют месторасположение столбчатых опор, расставляя их по периметру с шагом в один метр.
В-третьих, ручным буром в земле высверливают скважины под опоры. Глубина скважины не должна превышать 50-70 сантиметров.
В-четвертых, в скважины забивают деревянные или железобетонные сваи, длина которых равняется глубине промерзания грунта (обычно – 1,5-2 метра).
В-пятых, поверх опор монтируют ростверк, соединяя горизонтальные и вертикальные балки металлическими хомутами.

Как видите: все очень просто. Но что-то более серьезное, чем каркасный гараж, такому варианту доверить нельзя. Поэтому имейте в виду слабую несущую способность столбов при выборе материала и технологии строительство самого гаража. Ведь под весом кирпича или бетонных блоков ваша конструкция попросту развалится.

Пошаговая инструкция по возведению монолитной плиты

Для мелкозаглублённого фундамента под гараж следует подготовить следующие инструменты и материалы.

Инструменты:

шанцевый инвентарь (лопаты, кирки и лом);
тачка;
вибратор;
бетономешалка;
лазерный уровень;
молоток, шнур, топор;
вёдра.

Материалы:

щебень; песок, цемент;
вода;
арматура;
доски, брус, колышки;
геотекстиль или ПВХ плёнка;
гвозди.

Возведение монолитного ЛФ состоит из следующих этапов:

План гаража переносят на место строительства. Разметку производят с помощью шнура и колышков. Правильность прямоугольника проверяют промером диагоналей между противоположными углами разметки.
По ширине между шнурами прорывают траншеи глубиной больше проектного заложения подошвы фундамента на 300 мм. Это делается для устройства щебеночно-песчаной подушки.
Горизонтальность траншей контролируют лазерным нивелиром и рейкой.
Подушку делают из щебня и песка толщиной 150 мм каждого слоя. Песок проливают водой и трамбуют подручным приспособлением. Чтобы стенки траншей не осыпались, их делают под уклоном. На дно укладывают геотекстиль, его края заводят вверх, крепя к грунту щепками или гвоздями. Если этого не делать, осыпавшаяся почва может попасть в жидкий бетон, что допускать категорически нельзя.
Устанавливают опалубку из сбитых дощатых щитов. Через каждые 300 — 400 мм устанавливают упоры и распорки из бруса. Внутреннюю поверхность опалубки покрывают ПВХ плёнкой или геотекстилем.
Армокаркас вяжут из трёх верхних и трёх нижних горизонтальных прутов ø 8 – 10 мм периодического профиля, скрепляя их между собой поперечными связями из гладкой арматуры ø 6 мм и вязальной проволокой. Каркас из арматуры устанавливают таким образом, чтобы нижний просвет был не менее 60 мм, по бокам расстояние до опалубки должно быть не менее 30 мм. Такое же расстояние должно оставаться до расчетной высоты ленты. Такие меры необходимы для защиты армокаркаса от коррозии.
После установки арматуры производят заполнение бетонным раствором опалубки. Заливать нужно слоями толщиной по 150 мм с уплотнением вибратором.
Поверхность бетона выглаживают затиркой или мастерком. Затем фундамент накрывают плёнкой. Это делают для того, чтобы защитить бетон от пересыхания в жаркую погоду и от дождя в ненастье.
Через 30 дней опалубку демонтируют и покрывают гидроизоляцией боковые поверхности ЛФ.
Производят обратную засыпку.

Специфика возведения

Обычный ленточный фундамент прямого типа построить на участке с уклоном достаточно сложно. Нужны серьезные подготовительные земельные работы, в ходе которых делается срез грунта для верхнего простенка и выкапывание траншеи, которая должна пройти через несколько слоев грунта.

Кроме этого нужно сделать подпорную стенку, после застывания ленты необходимо соорудить подпорную насыпь. На застывание бетона отводится не меньше месяца. И все это осуществляется только после тщательного изучения почвы и характеристик склона.

Укрепление уклона

Особое внимание при создании фундамента на склоне уделяется укреплению. В процессе эксплуатации опора дома может пострадать в результате подмывания осадочными водами и осыпания грунта

Фундамент будет постепенно подниматься над уровнем грунта, который его удерживает в правильном положении, и в конечном итоге не сможет оказывать нужное сопротивление нагрузкам на разрыв

Чтобы этого не произошло, у нижнего фасада

устанавливают подпорные плиты,
строят террасы,
высаживают растения с развитой корневой системой.

Все это удерживает грунт, не дает ему осыпаться. Еще нужна качественная дренажная система, которая будет отводить осадки от здания на безопасное расстояние.

Ступенчатый ЛФ на крутом склоне

На участках с крутым склоном, где применение прямого ленточного фундамента нерационально или технически невозможно, применяют ступенчатый ленточный фундамент.

Первой укладывается нижняя ступень. Высота, ширина и длина высчитываются индивидуально. Арматурный каркас создается как для отдельной изолированной бетонной конструкции. После ее застывания укладывают вторую ступень, и так далее. В результате получается прочная опора, устойчивая к внешним воздействиям и к нагрузкам на разрыв.

При составлении схемы, в первую очередь на чертеже строения отмечают нижнюю точку грунта. Затем от нее отмеряют вниз нужную глубину заложения основания (меньше уровня промерзания).

К этой величине добавляют 50 см (толщина подушки). Если в регионе холодный климат, дополнительно копают траншею глубиной 2-2,5 м, а верхняя часть строения должна немного возвышаться над поверхностью земли.

Проектирование и расчёт размеров

Чтобы правильно сделать фундамент, его сначала нужно спроектировать и провести определённые расчёты по распределению нагрузки на грунт, где будет стоять сооружение. К этому этапу нужно подойти ответственно и со всей строгостью. В противном случае он может начать деформироваться и это приведёт к дополнительным финансовым вложениям для его ремонта как минимум и разрушению постройки как максимум. Для правильного возведения основания нужно пройти учитывать следующие правила:

Проектирование фундамента под гараж

Узнайте на каком уровне пролегают грунтовые воды

Фундамент должен плотно упираться в грунт, и воды не должны делать его плавающим. Изучите структуру грунта, на котором будет строиться гараж. Сделайте чертежи с указанием всех габаритов фундамента и постройки. Заранее приобретите все необходимые материалы и инструменты, хорошо продумайте, из какого именно сырья будет сделана основа

Когда будете проводить расчёты, возьмите во внимание массу фундамента и его конструктивные особенности. Произведите расчёт технических параметров фундаментальных частей, например, диаметра арматурных прутов и расстояние, на котором они будут располагаться, на какой глубине будет расположен фундамент и какова будет его толщина и т

Все эти действия значительно упростят вам дальнейшую работу. Не забывайте про гидроизоляцию, которая значительно увеличивает срок службы основания. Глубина промерзания грунта тоже должна быть учтена

Фундамент должен быть заглублён ниже этого уровня.

Идеальный грунт — это тот, что не вспучивается, не сжимается, не оползает, имеет высокую прочность и не проседает. Но на практике встретить такую почву практически невозможно. Поэтому строители придумали небольшую уловку, чтоб сделать основание более надёжным. Хорошо утрамбованная пещано-щебневая подушка помогает справиться со всеми этими недостатками грунта.

Чтобы постройка получилась долговечной и устойчивой старайтесь не допускать ошибки в расчётах.

Таблица: типы грунта

Наименование	Описание
Слабый грунт	Пылевая и мелкопесчаная почва, суглинка и супесь. Раздвигаются и меняют местоположение под тяжёлыми нагрузками. Такую почву необходимо дополнительно уплотнять. Делается это в выкопанном заглублении под основание при помощи виброплит или хорошей утрамбовки. На этой почве можно возводить любой фундамент.
Средняя и гравелистая почва	На такой почве строят не слишком тяжёлые сооружения. Их не нужно дополнительно трамбовать. Подходят для строительства любого типа фундамента.
Обломочная и скальная почва	Относятся к самым прочным грунтам. Не смещаются, не размываются, не подвергаются пучению от низких температур. Хорошая несущая способность этих почв способна выдерживать тяжеловесные конструкции.
Глиняная почва	Этот вид почв относят к самым проблемным для строительства. Главный недостаток — пучинистость. Это происходит потому, что влага, попадающая в такую почву, в ней практически и остаётся. С наступлением морозов, вода превращается в лёд и расширяется. Это давит на основание, причём с огромной силой. Деформации его неизбежны. Чтобы уменьшить давление можно уложить фундамент ниже уровня промерзания. Но это не избавляет от проблемы полностью. Конечно, есть ещё варианты утепления и строительства дренажной системы. Но это всё сильно усложняет работу.

Выталкивание фундамента из грунта

Как рассчитать глубину и ширину фундамента

Для большинства гаражей подходит небольшой фундамент. Если вы не собираетесь делать его двухэтажным, то дополнительное укрепление основания не требуется. Максимально в почву он должен уходить на один метр. Этого вполне достаточно. Классическая ширина основания — 400–600 миллиметров. Если для возведения стен будут использованы такие материалы, как сэндвич панели, металлопрофиль или профнастил, то такую ширину можно оставить. Если стены будут из бруса, газо- или пеноблоков, то ширина фундамента добавляется до размера выбранного материала.

Тяжёлые материалы, как кирпич, шлакоблок, бетонные и железобетонные плиты предусматривают расширение фундамент то 1500 сантиметров для надёжности.

Если уровень грунтовых вод высокий, то стоит задуматься над неглубоким вариантом основания. А следовательно, материал возведения стен не должен быть тяжёлым, чтобы основа выдерживала его.

Как рассчитать фундамент под гараж

Для того, чтобы фундамент гаража со временем не разрушался и, в связи с этим, не происходило деформации стен и крыши, профессионалы советуют рассчитать его, беря во внимание:

Характеристики грунта,
Глубину нахождения подземных источников, вес и размеры сооружения.

Чем выше уровень нахождения грунтовых вод, тем более устойчивым должен быть фундамент

Здесь важно определить, какой глубины фундамент нужно под гараж делать. Он должен стоять жестко

Исходя из расчетов, подбирается разновидность наиболее подходящего для гаража фундамента:

Если планируется соорудить гараж сравнительно большой с основательными стенами из дерева, кирпича или пеноблоков(см.Фундамент для гаража из пеноблоков: какой выбрать ), то нужно установить также устойчивый и габаритный фундамент.
Если гараж предполагается построить небольшой, предназначенный для одного автомобиля, основание может быть легким.

Есть одно условие, относящееся к любым сооружениям такого рода – фундамент следует сооружать на 20-30 см выше над поверхностью земли, чтобы не допустить возникновения влажности на гаражных стенах.

До того, как сделать расчеты, нужно определить, какие коммуникационные линии пролегают под стройкой, чтобы их не повредить и избежать проблем с соседями и коммунальными службами.
Необходимо нарисовать для начала черновик чертежа места застройки. Это позволит сориентироваться при строительстве гаража.

Выбираем оптимальный фундамент

Для возведения прочного и надежного сооружения недостаточно просто залить основание и поставить на него гараж из кирпича. Нужно определиться с оптимальной разновидностью фундамента, подходящей для окружающей почвы. Фундаменты бывают:

столбчатые;
ленточные;
свайные;
бутобетонные;
плавающие;
из пеноблоков;
из плит.

Каждая разновидность имеет свои сильные и слабые стороны, о которых мы поговорим подробнее.

Столбчатый

Универсальный вариант, подходящий для любой поверхности. Выбирая столбчатый фундамент, вы получаете следующие преимущества:

благодаря максимальной глубине установки столбов, равной 3,5 метра, основание не трескается и не перекашивается даже на глинистых почвах;
срок службы выше среднего;
снижение затрат на возведение, по сравнению с другими видами;

в гараже, возведенном на столбчатом фундаменте, нельзя выкопать подвал или яму.

Ленточный

Распространенный вариант заливки, применяемый в большинстве строительных проектов. Положительные стороны ленточной заливки:

хорошие несущие качества конструкции;
невысокие затраты на возведение;
высокая вариативность, позволяющая, в зависимости от ситуации, выбирать варианты разной сложности реализации;
в гараже с ленточным основанием имеется возможность организации подвала или смотровой ямы.

процесс возведения трудоемкий, и отнимает много времени;
плохо подходит для нестабильных, слабых грунтов.

Свайный

Возведение свайного фундамента позволяет получить преимущество по следующим пунктам:

надежность строения;
низкая трудоемкость процесса, по сравнению с другими вариантами;
работы по возведению выполняются быстро, особенно при использовании винтовых, металлических свай;
существенно снижает стоимость строительства. Эффект особенно заметен при постройке гаража на болотистых почвах;
универсальность.

во время строительства требуется выполнять сложные расчёты, которые не желательно делать самостоятельно при отсутствии опыта и знаний;
невозможность оборудовать помещение подвалом или ямой;
скальные грунты не подходят для данной технологии строительства.

Бутобетонный

По устройству напоминает ленточную конструкцию, но по техническим характеристикам значительно отличается от нее. При возведении бутобетонного основания вы получаете:

экономия денег до 30 % по отношению к конструкциям из железобетона;
по показателям надежности и долговечности не уступает другим способам установки фундамента;
подходит для возведения во всех климатических зонах, так как заморозка и разморозка грунта не оказывают на него отрицательного эффекта.

сложно подобрать оптимальный материал для наполнения. Для этого требуется консультация специалистов;
обработка и укладка материала требует от строителя определенных навыков. Желательно не возводить основание из бутобетона самостоятельно, а доверить работу каменщику;
не подходит для нестабильных почв, плывущих при чрезмерной влажности.

Плавающий

Плавающий фундамент – монолитная конструкция, свойства которой позволяют обеспечить надежную опору для здания даже на подвижной, плавающей почве. Перепады в высоте либо гасятся, либо фундамент слегка подстраивается под сдвиг почвы, что предотвращает его разрушение.

Плюсы плавающего основания для постройки гаража:

легко возводится;
подстраивается под любые поверхности;
предотвращает проникновение насекомых и мелких животных в помещение;
помещение будет сухим даже при высоком залегании грунтовых вод под постройкой;
дает возможность встроить в пол систему отопления, повысив комфортабельность помещения.

придется забыть о погребе или смотровой яме;
большие затраты на приобретение бетона и его армирование.

Важно! Не рекомендуется возводить на наклонных поверхностях. Плита под воздействием собственной массы может сползти вниз

Из пеноблока

При строительстве блочного основания готовьтесь к следующим недостаткам:

хрупкость материала;
сильно впитывает влагу.

быстрое возведение;
легкость в обработке материала не требует от строителей наличия специального инструмента или навыков;
материал не подвержен гниению;
не горит;
со временем прочность материала не уменьшается, а наоборот, увеличивается.

Плитный

Основание, возведенное при помощи дорожных плит, обладает следующими преимуществами:

скорость постройки;
низкая цена работ;
конструкция получается прочной;
для проведения строительных работ не требуется особых навыков.

для проведения работ придется использовать подъемный кран;
масса возводимого на подобном основании сооружения ограничена;
придется обойтись без смотровой ямы и подвала;
проблематично определить качество используемых плит.

Выбор фундамента под гараж

Перед началом строительства собственного гаража, важно соблюсти общие для всех объектов правила. Определиться с типом основания нужно не только на основании своих личных пожеланий, но и с обязательным расчетом технических характеристик объекта. Если точно знать нагрузку, которую будет создавать гараж, и технические параметры подстилающих грунтов, в том числе показатели подземных вод, то можно создать оптимальный фундамент для конкретного объекта

Универсального лучшего варианта попросту не существует

Если точно знать нагрузку, которую будет создавать гараж, и технические параметры подстилающих грунтов, в том числе показатели подземных вод, то можно создать оптимальный фундамент для конкретного объекта. Универсального лучшего варианта попросту не существует.

Разновидности фундаментов для гаража

Для строительства гаража есть несколько вариантов фундаментов, которые можно встретить чаще всего:

Классическое ленточное основание, слегка скорректированное с учетом масштабов строительства.
Возведение фундамента в виде монолитной плиты под всей площадью гаража.
Основание на опорах разного вида.

Большинство строителей определяют следующие базовые параметры, оказывающие влияние на выбор типа основания. Среди них упоминаются следующие:

Вид конструктивного материала, из которого будет возводиться гараж.
Эксплуатационные характеристики грунтов на участке строительства.
Уровень залегания грунтовых вод, а также их химическая активность.
Финансовые и временные возможности для реализации проекта.

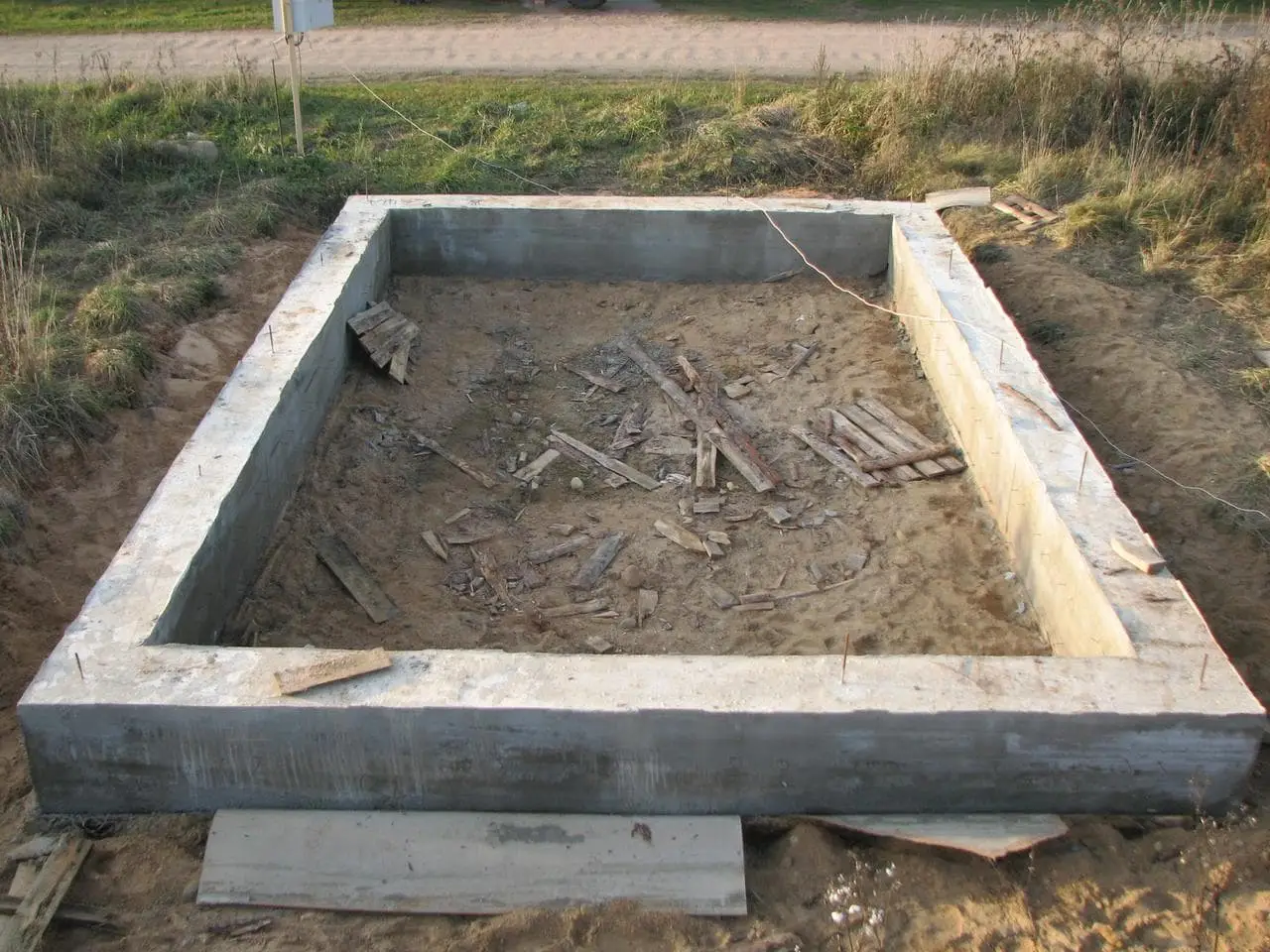

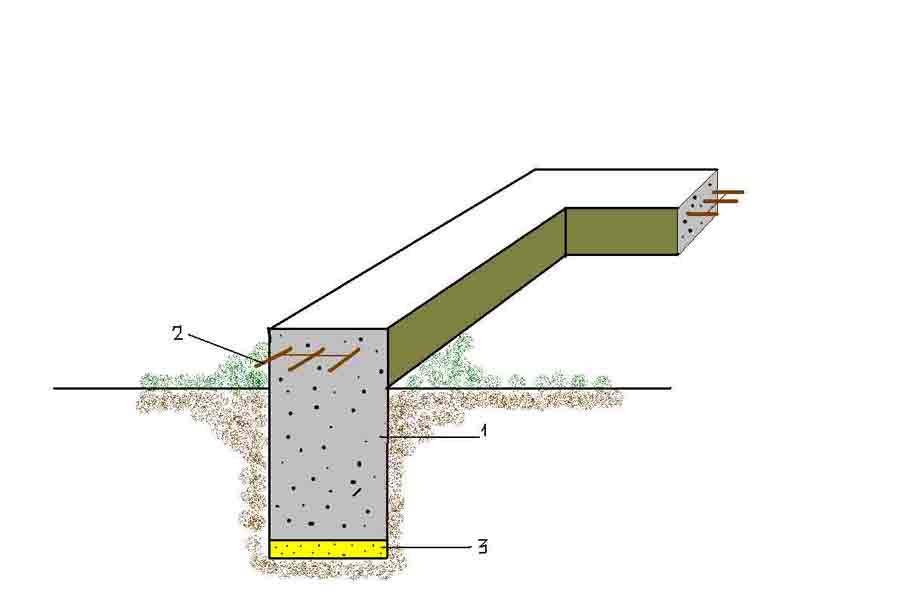

Ленточное основание в качестве фундамента для гаража

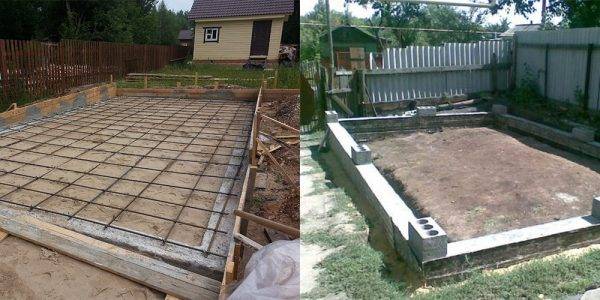

Плитный фундамент под гараж обеспечивает пользователя высокими техническими и эксплуатационными характеристиками

Но важно понимать, что такой фундамент для гаража будет соответствовать стандартам только при правильном выполнении всех этапов возведения. В противном случае монолитная плита под гараж может оказаться неверным выбором и привести к сложным последствиям

Возведение стен

Начинать строительство стен лучше с угла. Установка блоков осуществляется длинной стороной вдоль стены. Пеноблоки укладываются на специальный клей или цементно-песчаный раствор. Если говорить про клей, то он гораздо лучше обеспечивает теплоизоляцию. Поэтому его использование эффективней. Тем более, что расход клея сравнительно небольшой.

Так, выставив углы, натягиваете между ними веревку. По ней будет производиться кладка стен. Каждые два ряда кладку следует армировать. Для этого в шов прокладывается специальная сетка или армирование кладки. Прутья, которые вы ранее приварили к воротам, вмуровываете в кладку между блоками. Когда вы дошли до балки перекрытия, то кладку выполняете без смещения блока. При необходимости блок подрезаете так, чтобы не нарушалась связка швов.

Проем для ворот Для изготовления уклона, пеноблоки просто подрезаются специальной ножовкой. Совсем другое дело обстоит в том случае, если крыша будет двускатной
