Флюгер своими руками: чертежи с размерами, изготовление из металла и дерева

История флюгера

Точной даты изготовления первого флюгера не установлено, однако известно, что флюгер служил украшением Башни Ветров в Афинах в 48 году до н.э. В те времена на флюгерах активно изображался Тритон – бога морей

В следствии этого можно понять, что каждая фигура, возвышающаяся над крышей дома, имеет своё особое значение, на что обращали особое внимание древние люди.

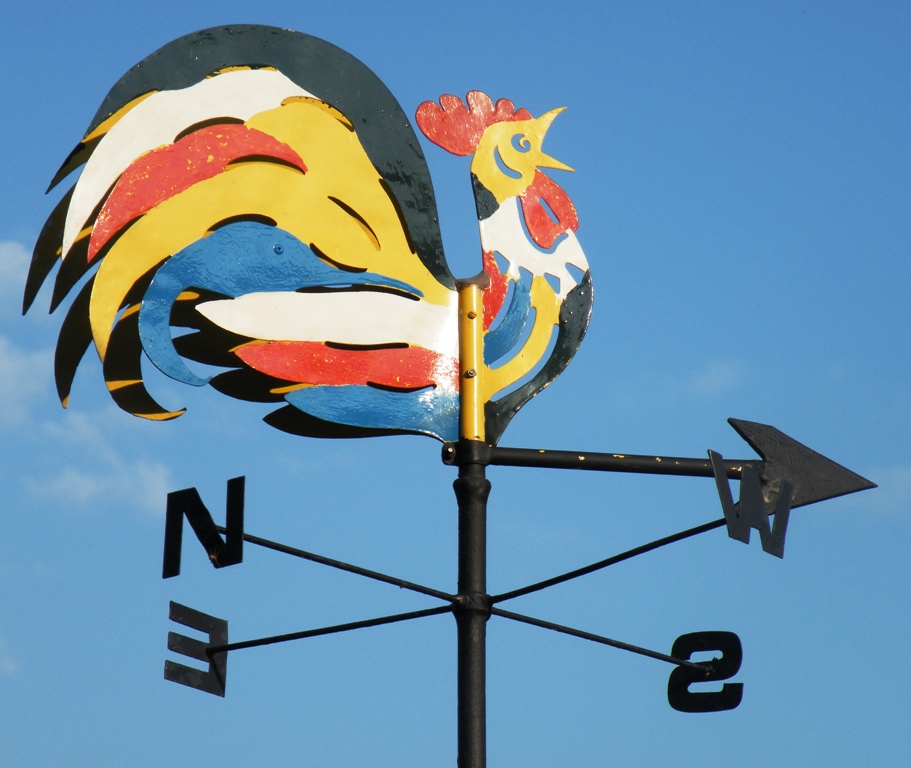

Наиболее известны флюгеры, изображающие петуха. Зарождение этой традиции началось в Англии. Раньше англичане считали, что петух – символ обновления, чуткости, бдительности, что характеризовало его как магического животного.

Петуха связывали и с христианской религией. Однажды Папа Римский отдал приказ об украшении всех храмов рисунками петуха, поскольку он являлся символом апостола Петра. Поэтому в Европе, основная религия которой – католичество, соборы украшали флюгерами с изображением петуха.

Эта птица была признана и символом Франции, поэтому среди жителей зародилась традиция украшать свой дом «петушиными» флюгерами.

До китайцев и японцев не дошла тенденция украшать свои дома петухами, поскольку мифическим животным для них является дракон. По легенде, изображение этого существа приносит удачу и защищает от нашествия злых сил.

До Руси флюгеры дошли значительно позже – в XV веке. Сначала они изображали флаг, а затем в тенденцию стали входить животные и, поскольку в то время Русь ещё была языческой, существа из древнеславянской мифологии.

Очень полюбились флюгеры Екатерине II. По её приказу изготовили самый большой металлический флюгер во всём мире, который приобрёл соответствующее название «Царь-флюгер». Однако ветер не мог раскручивать настолько тяжёлую конструкцию, так что из-за бездействия его пришлось отправить на переплавку.

Стоит заметить, что флюгеры и сейчас применяются не только для украшения. К сожалению, прогнозы погоды не всегда правдивы, а узнать точный метеопрогноз можно с помощью флюгера. Некоторые современные флюгеры оснащают особыми устройствами, которые не только определяют направление, но и силу ветра.

Лучшая двадцатка флюгеров, сделанных своими руками

Тот, кто хочет установить флюгер у себя дома, бродит по интернету и ищет картинки ветроуловителей.

Выбор усложняется, когда видишь фотографии дорогих флюгеров, сделанных на заказ и установленных на зарубежных коттеджах стоимостью в несколько миллионов долларов. Мы сделали это легко.

Посмотрите подборку недорогих и красивых флюгеров, сделанных своими руками, монтируемых на крыши загородных домов.

Флюгер Мироныча, изготовленный из листового металла по эскизам пользователя портала.

Мироныч загрунтовал и покрасил флюгер. В основании флюгера находится стальная труба. Внизу шарик подшипника. Масло заливается на ось перед установкой. Затем вставляется стержень с флюгером. Флюгер уже несколько лет свободно крутится.

2. Флюгер Миелена. Фигурка на флюгере — копия кота участника портала, вырезанная из металла.

3. Флюгер на беседке и колодце афоня.

4. Купил «китайский» флюгер Север_с, установил на конек дома. Пользователь покрасил весло и залил масло в ось, чтобы весло не скрипело.

5. Дизайнерский флюгер из металла, изготовленный на заказ известной компанией Blins.

На изготовление флюгера ушло 2 месяца.

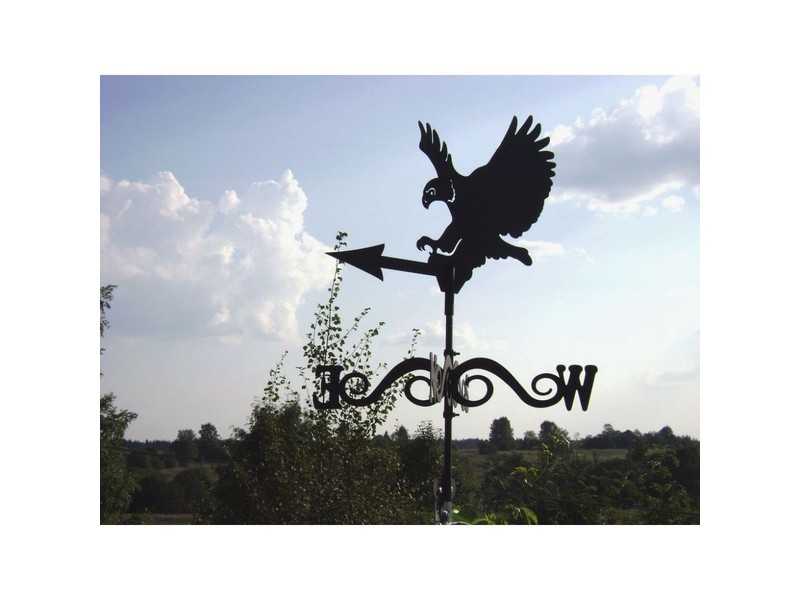

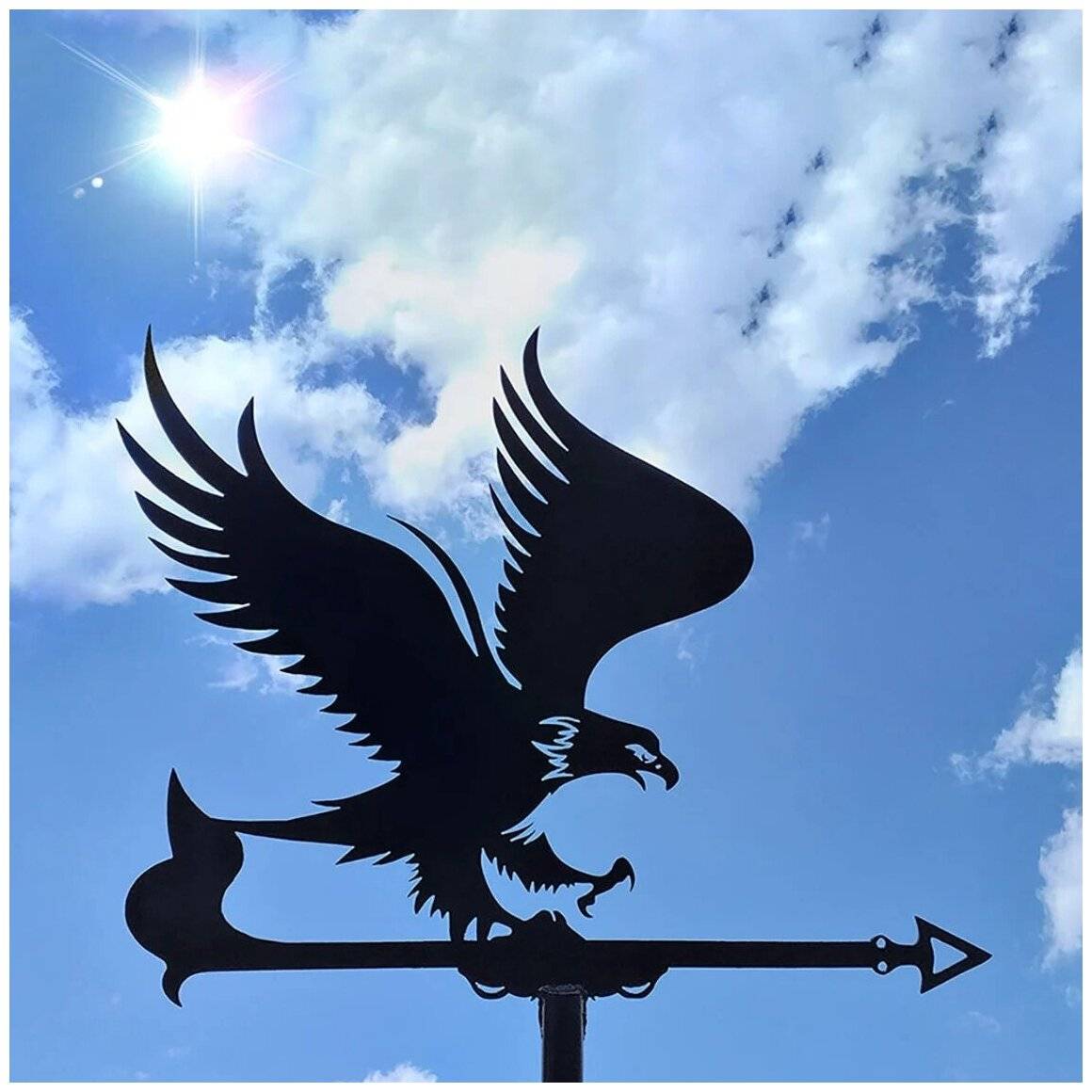

6. Флюгер Legolas16, установленный на высоте 5,5м.

Рисунок орла взят из интернета. Размер картины 40х40см.

А вот флюгер на пожарной вышке вдохновил пользователя на самоделку.

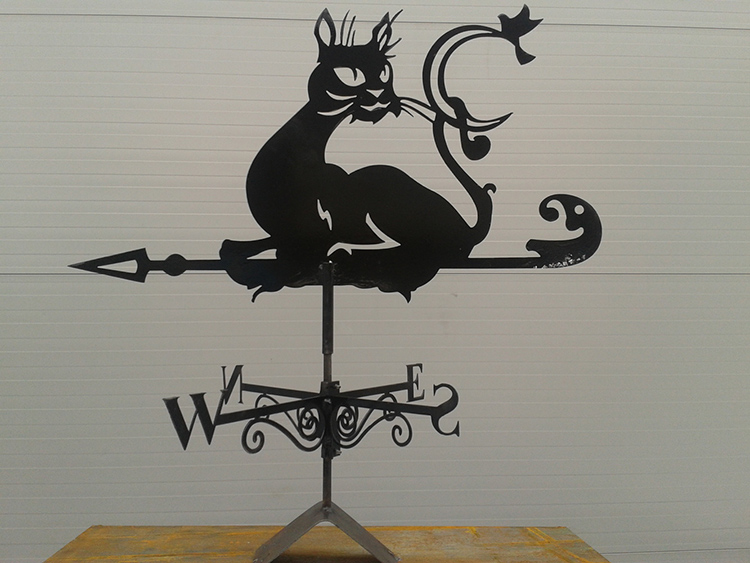

7. Флюгер Алекс_Аф.

Длина кошки 600 мм.

По словам пользователя, самое сложное — установить флюгер на крышу. Пришлось вызывать машину с лифтом.

8. Флюгер Еныча.

Флюгер не имеет розы ветров.

Решив сделать флюгер своими руками, в первую очередь определитесь с его размерами. Маленький флюгер на крыше большого дома «потеряется».

9. Флюгер Qzmich-NN.

Флюгер вырезается ножницами из алюминиевого листа толщиной 1мм.

10. Rombikk купил флюгер на аукционе.

Поворотный стол опирается на стальной шар. Ось дополнительно заполнена смазкой. Ветрозащитные носки не ржавеют и не скрипят.

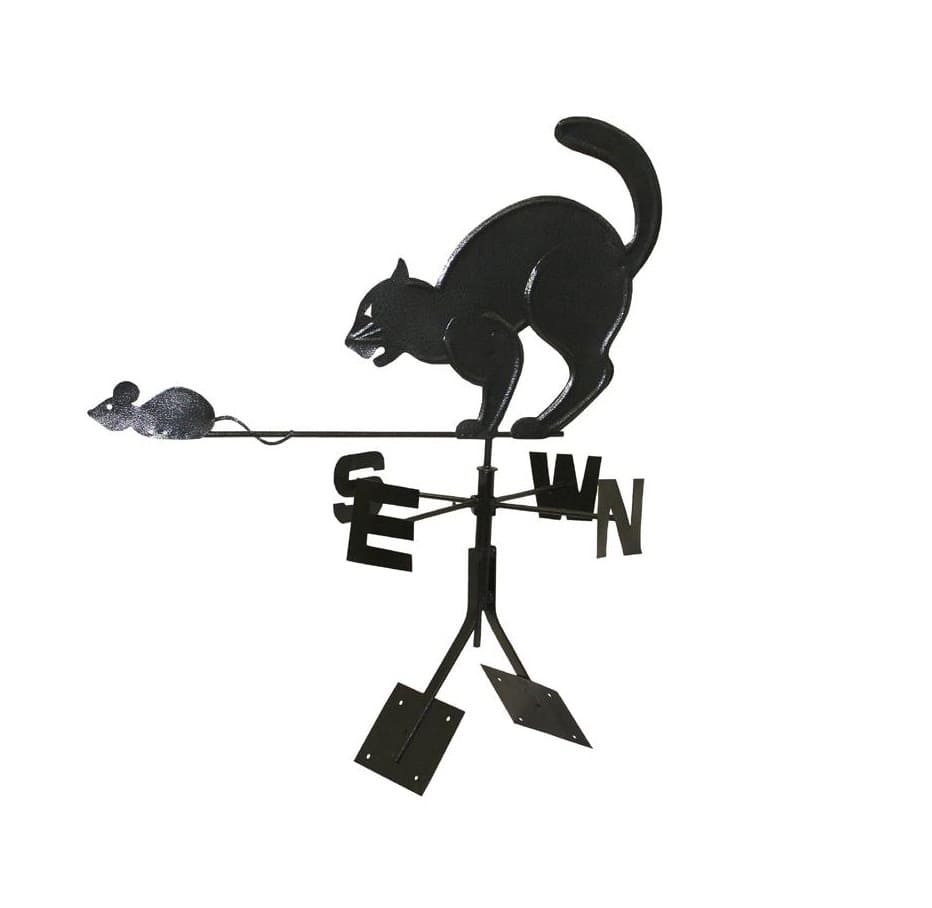

Кошка — частый гость флюгера.

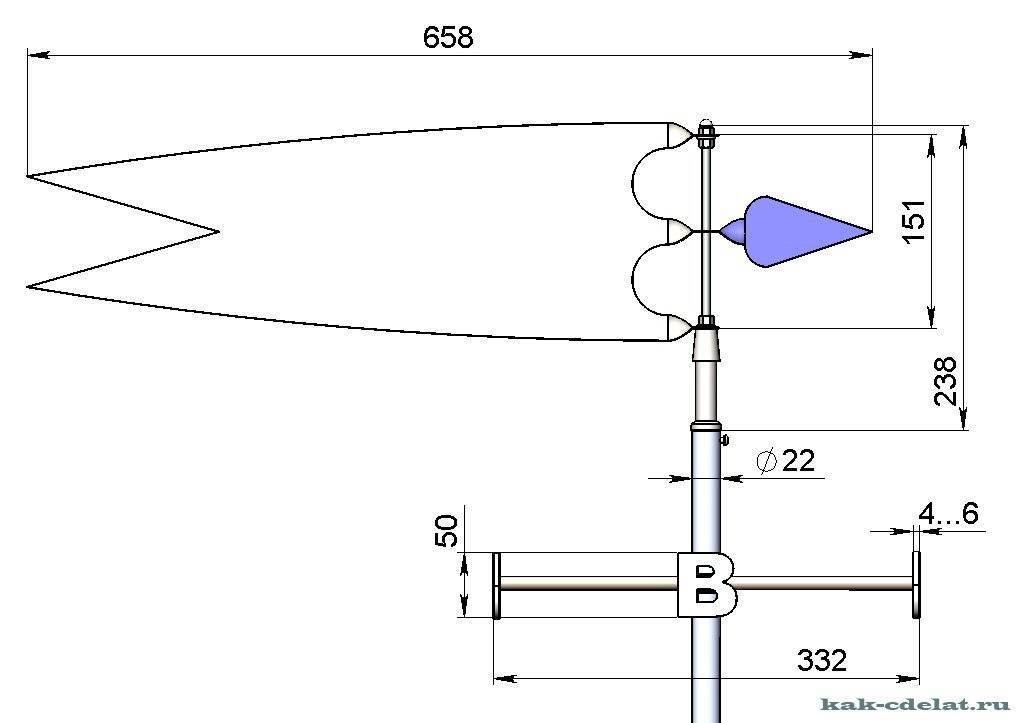

11. Флаг-флюгер от Владимира.

Флюгер сделан по принципу просто-дешево-со вкусом.

Ось флюгера — саморез по дереву 350х10мм.

На ввернутом саморезе болгаркой срезается головка.

Возьмите дверную петлю.

Обрежьте все лишнее.

Вырежьте флаг из оцинкованного металла и соберите конструкцию с помощью заклепок.

Точки поворота смазываются. Шарик подшипника размещен в верхнем шарнире.

12. Сбывшаяся мечта о флюгере на доме под фахверк grdv.

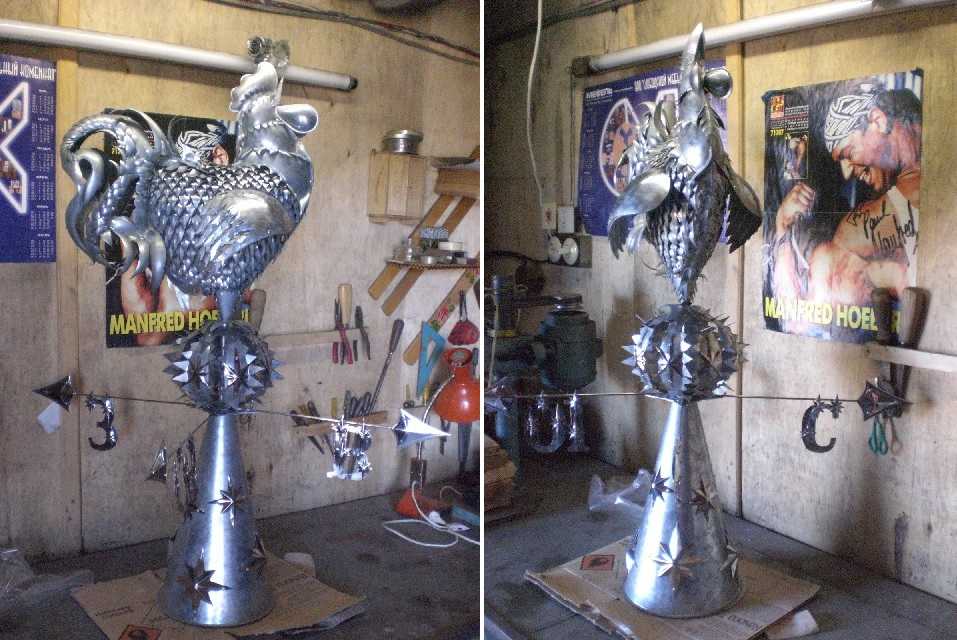

13. Флюгер объемный, который стоит на соседском доме, novik2.

14. Флюгер вырезается электролобзиком KYV из листового металла толщиной 2мм.

На выпиливание самоделки ушло 4 дня. Пилки по металлу — для криволинейных пропилов. Всего ушло 7 штук.

Установлен флюгер. Цвет «Старая медь».

15. Недорогой флюгер Dron69.

Флюгер украшает загородный дом

16. Подборка творений от taroussa.

17. Этапы изготовления флюгера от пользователя портала с ником Хреновый.

Из листового металла толщиной 1,25мм и размерами 700х400мм пользователь вырезал электролобзиком льва размерами 560х370мм.

Флюгер вырезал электролобзиком и дрелью.

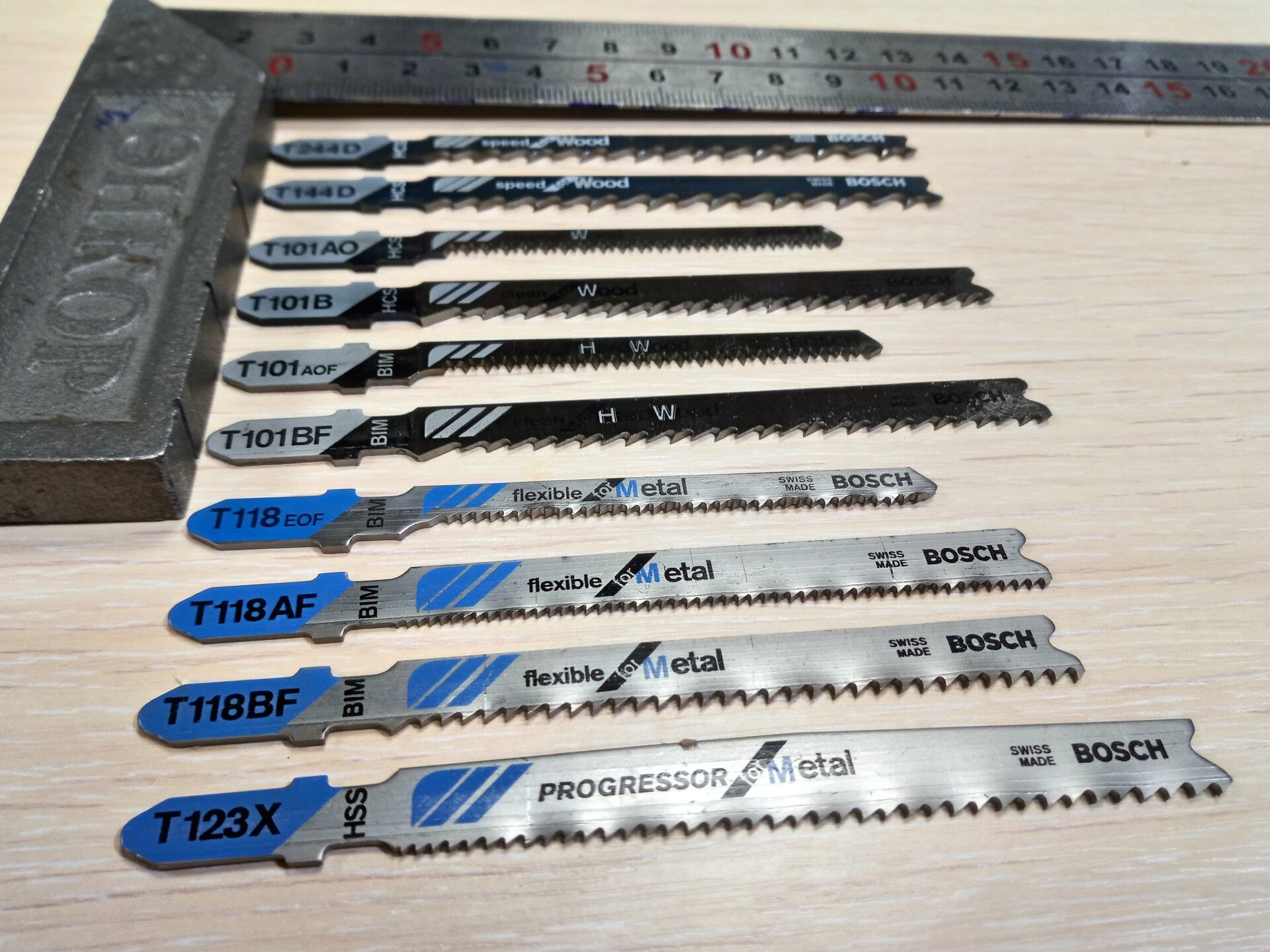

Использовались вот такие пилки по металлу.

Подшипники вставляются в полудюймовую трубу.

Флюгер окрашен.

На оси установлен флюгер — труба в трубе.

Флюгер выравнивают по уровню, соблюдая вертикаль и горизонталь. Перед установкой флюгера отбалансируйте флюгер грузиком, например куском свинца, чтобы передняя и задняя части имели одинаковую нагрузку на ось.

18. Флюгер в виде таксы ден_61.

Флюгер вырезан из алюминия толщиной 3мм. Две трубки вставлены друг в друга + шарик от подшипника. Флюгер окрашен аэрозольной краской. Шаги по изготовлению самодельного флюгера пошагово:

19. Флюгер в виде корабельного флага от Ugor60.

20. Флюгер-дракон от rvfilippov.

Флюгер вырезан электролобзиком из алюминиевого листа размером 1х0,6м, толщиной 3мм.

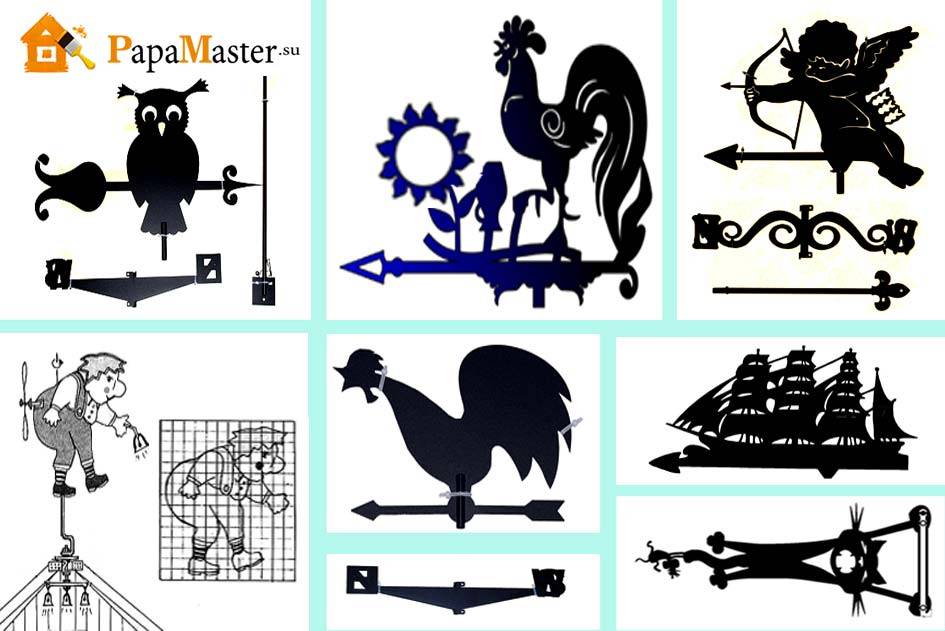

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

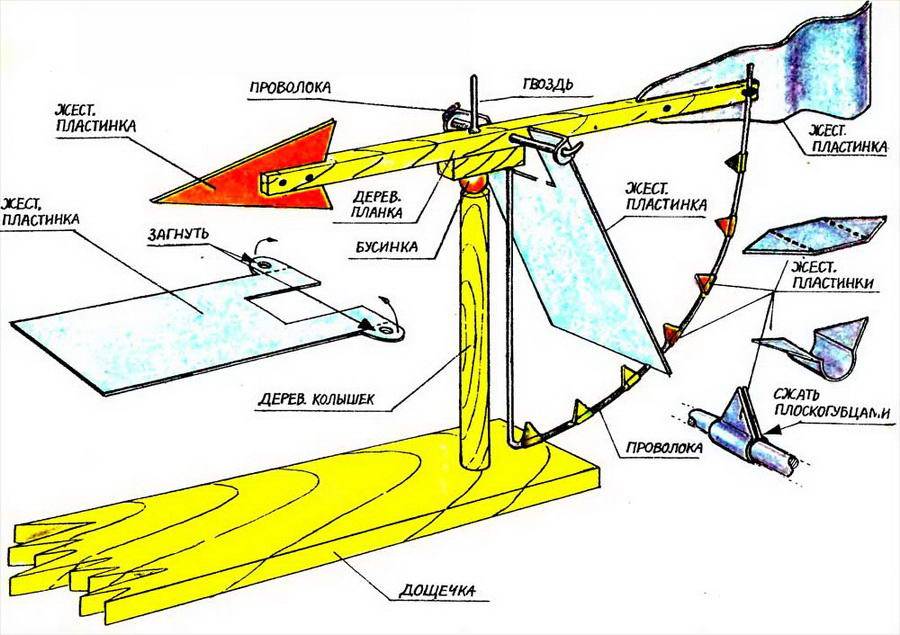

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

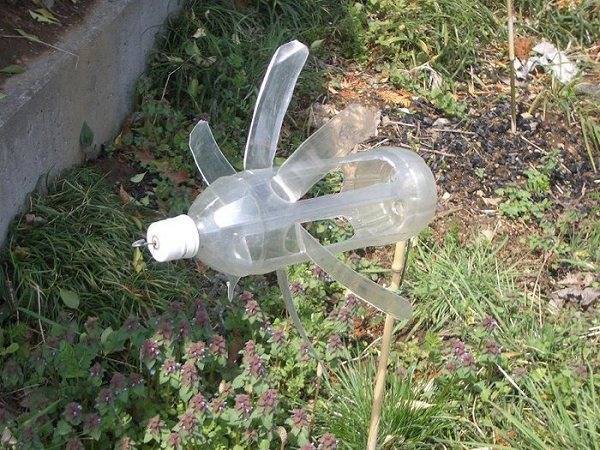

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Флюгер с выточенным конусом

Флюгер с выточенным конусом — это украшение, которое можно создать своими руками для оживления вашего сада или двора. Он придает уникальный и привлекательный вид крыше или верхней части шеста.

Список материалов:

Кусок дерева (предпочтительно твердолиственное), размером примерно 30 см x 30 см x 5 см.
Пила для дерева.
Токарный станок или ручной токарный инструмент.
Пескpaper или шлифовальная машина с набором шлифовальных кругов разной зернистости.
Лак или прозрачный защитный покрытие для дерева.
Крепежные элементы (гвозди, винты или клей) для закрепления флюгера.

Подготовка материала:

Измерьте и отметьте на куске дерева размеры, чтобы получить квадратную форму размером 30 см x 30 см.
Используя пилу для дерева, аккуратно вырежьте квадратный кусок дерева.

Формирование конуса:

Закрепите квадратный кусок дерева на токарном станке или используйте ручной токарный инструмент.
Начните постепенно удалять материал, формируя конусную форму

Основная идея — создать плавный переход от широкой основы к узкому верху конуса.
В процессе работы с токарным инструментом сохраняйте постоянную осторожность и следуйте инструкциям по безопасности.

Отделка и шлифовка:

После формирования конуса используйте пескpaper или шлифовальную машину для сглаживания поверхности флюгера.
Начните с грубого зернистого пескpaper или круга и постепенно переходите к более мелким зернистым пескpaper, чтобы достичь гладкой поверхности.

Защитное покрытие:

Примените лак или прозрачное защитное покрытие для дерева на поверхность флюгера. Это поможет сохранить его от погодных условий и продлить срок его службы.
Следуйте инструкциям, указанным на упаковке выбранного вами защитного покрытия.

Установка флюгера:

Решите, где и как вы хотите установить флюгер. Это может быть на крыше, верхней части шеста или в другом месте, где он будет выделяться.
Используйте крепежные элементы, такие как гвозди, винты или клей, чтобы надежно закрепить флюгер на выбранном месте.

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

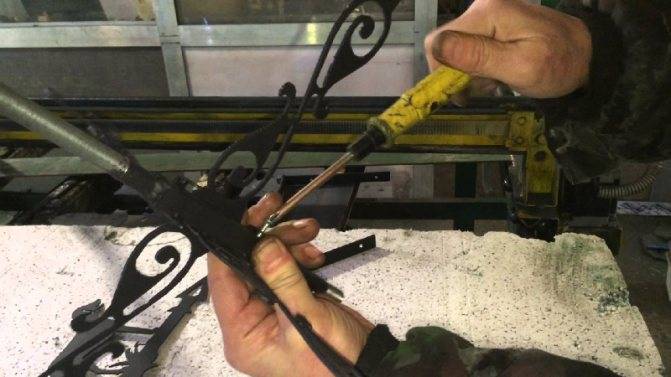

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести

Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

Сборка изделия

Установка флюгера производится на стержень при помощи втулки с разрезом под основную деталь изделия. Именно эту деталь изготовить своими руками в домашних условиях практически невозможно, нужен токарный станок. Отверстие должно быть расположено по оси детали. Чертежи деталей настолько просты, что легко могут быть выполнены собственноручно.

Для облегчения вращения флюгера вокруг собственной оси в конструкции применен стандартный шарик из подшипника, установленный в отверстии втулки.

Флюгер можно крепить любым способом, удобным для выполнения своими руками. При установке объемного флюгера “Самолет ” крепление лучше выполнить непосредственно на штоке.

Крепление штока производится по месту установки. Обязательным элементом следует считать растяжки и надежную опорную пластину по форме, подходящую к месту установки.

Для установки указателей сторон света нужно приварить на шток пластину непосредственно под втулкой, через нее же можно установить растяжки. Определить расположение сторон света можно при помощи компаса уже в процессе монтажа изделия на месте установки.

Следует учитывать, что все детали, устанавливаемые с применением сварки, должны соответствовать условиям свариваемости, то есть нельзя варить деталь из углеродистой стали к нержавейке. Соединение будет ненадежным.

Как сделать флюгер своими руками

Самый подходящий материал для изготовления прибора – тонколистовая сталь. Если требуется создание небольшого устройства, можно использовать тонкий оцинкованный лист. А чтобы сделать большой флюгер своими руками, подойдет трехмиллиметровый металл.

Для начала нужно подобрать эскиз флюгера. Можно изобразить кота, волка, петуха или медведя. Более популярными являются фигуры драконов и других мистических существ.
Определившись с выбором, следует перенести эскиз на металл и вырезать с помощью электролобзика. Края фигуры нужно обработать болгаркой.
Далее необходимо изготовить крепление для монтажа устройства. Для этого понадобится металлический лист 20 на 50 см. Его надо выгнуть с помощью стального уголка в виде трапеции. Посередине нужно сделать отверстие и приварить стальную трехметровую трубу диаметром 15 мм, высотой 30 см. Чтобы зафиксировать ось вращения устройства, в боковой стенке надо просверлить отверстие и сделать резьбу.
Затем следует подобрать подходящую ось вращения и сделать канавку для установки фиксирующего болта.
Теперь нужно приварить подготовленную фигуру к оси.
В конце следует покрасить конструкцию и установить флюгер на крышу дома.

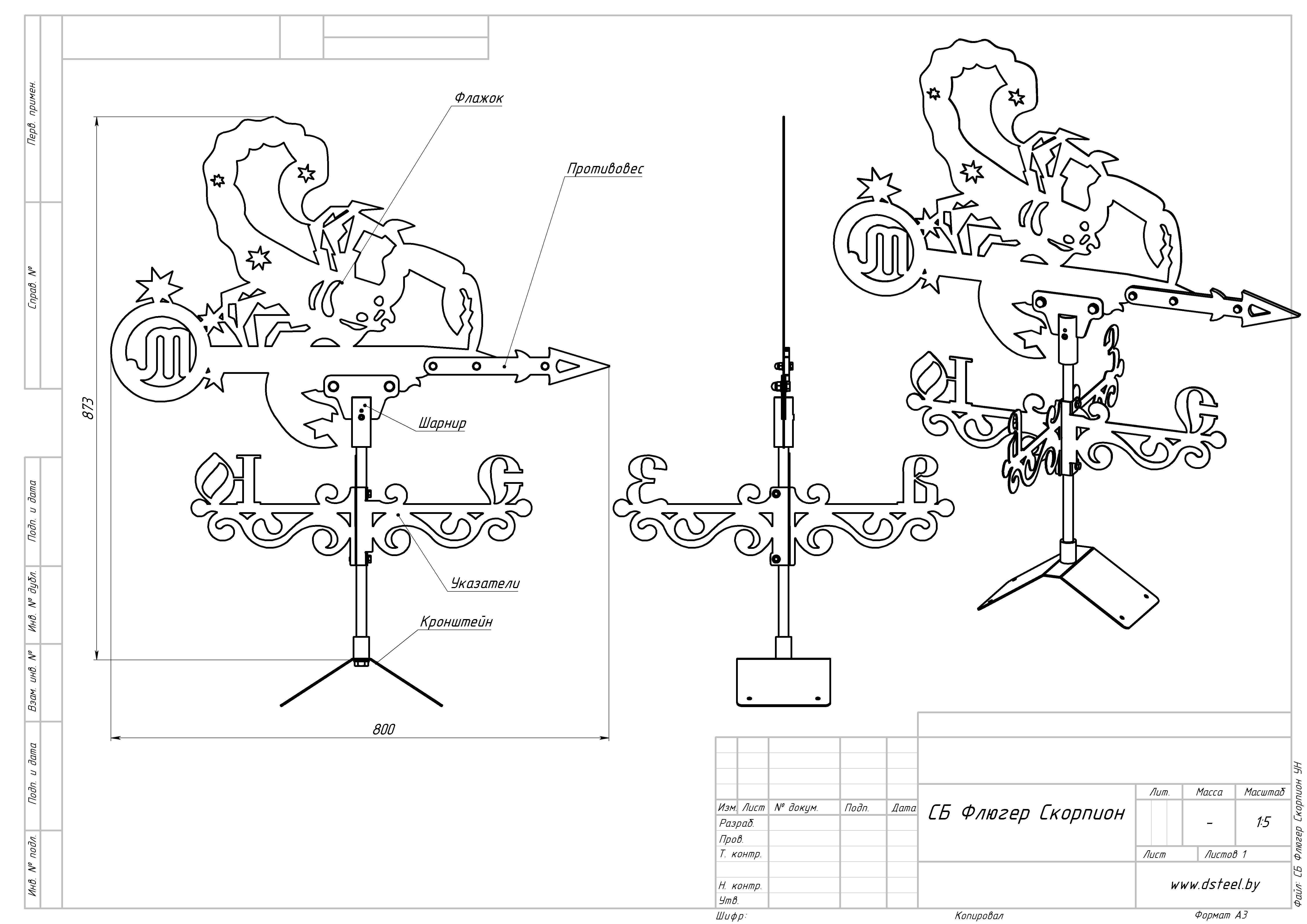

Изготовить флюгер своими руками помогут фото и готовые чертежи изделия.

Список инструментов

Общий список необходимых для работы инструментов:

паяльник;
электролобзик;
дрель;
молоток;
плоскогубцы;
тиски;
канцелярские ножницы;
струбцины;
сварочное оборудование;
наждачная бумага;
шлифовальный аппарат;
наковальня.

Перенос эскиза на материал

Чтобы перенести эскиз фигуры на пластик или фанеру, можно использовать простой карандаш.
Перенести изображение на металлическое сырье можно кернением. Для этого нужно поставить острое шило на контур и ударять по нему молотком, оставляя вмятины, по которым будет вырезаться фигура.
С помощью дрели можно справиться с любым материалом. По контуру необходимо делать маленькие отверстия с микроскопическим шагом. Края следует обработать шлифовальной машинкой.

Изготовление флажка, стрелы и розы ветров

Первый шаг в создании флюгера — изготовление флажка. Часто его вырезают вместе со стрелкой. Эскиз помещают на металл и вырезают электролобзиком фигуру. Полученную заготовку обрабатывают с помощью шлифовальной машинки. Когда стрелка и флажок изготавливаются отдельно, процедуру переноса эскиза осуществляют дважды.

Роза ветров выполняется из металлических прутьев длиной 20 см. Их приваривают к оси, соблюдая прямой угол. Стороны света чаще всего обозначают латинскими буквами.

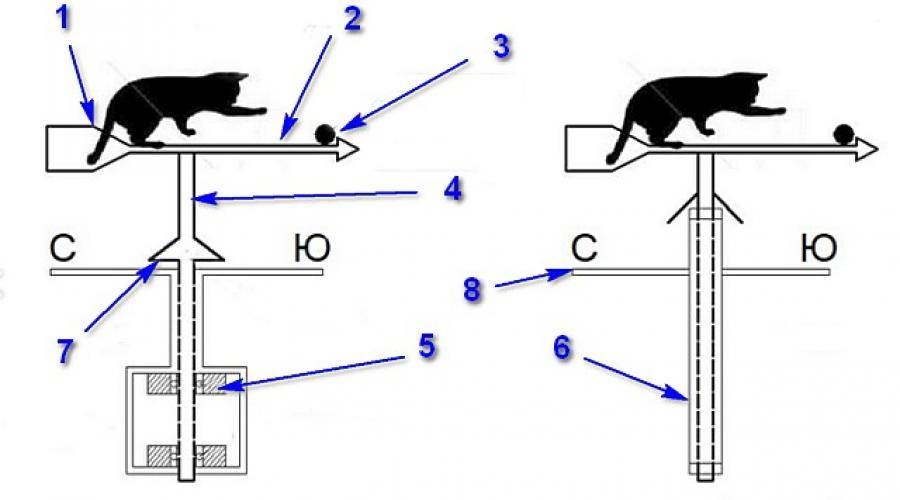

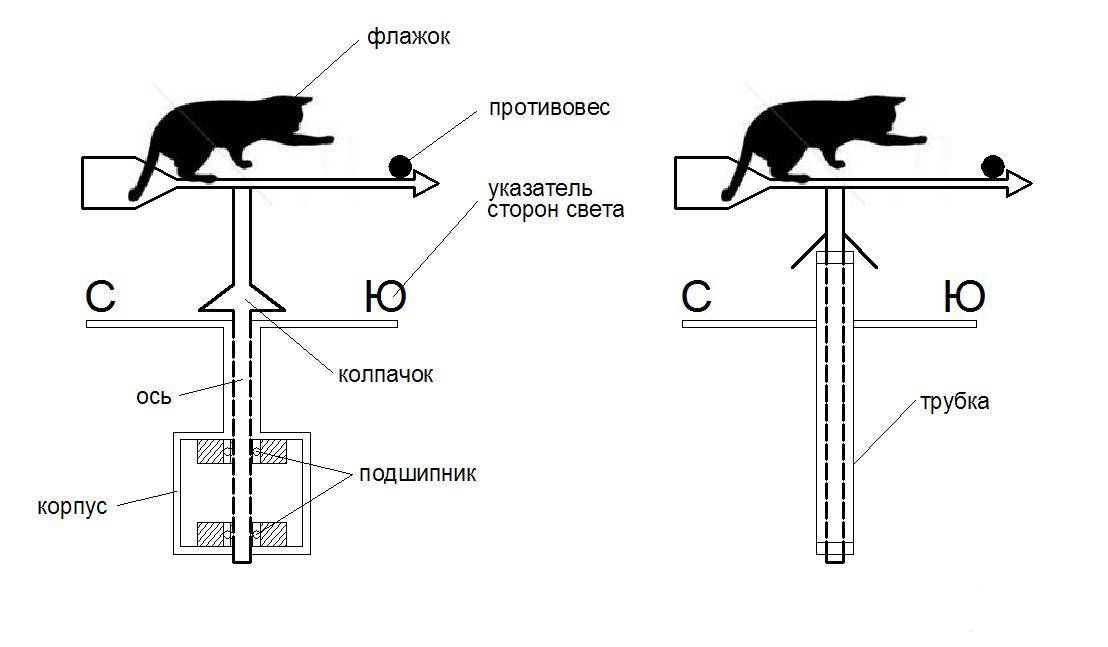

Работа над поворотным механизмом

Как сделать флюгер работающим прибором? Для этого необходимо организовать его подвижность, используя поворотный механизм. При этом устройство должно реагировать на любое дуновение ветра. Фигуру со стрелой прикрепляют к верхней части прибора, а нижнюю часть монтируют на крышу. Место соединения двух частей делают подвижным с помощью подшипников.

Конструкция с шариками

Вместо подшипника можно поставить шарик определённого диаметра. Чтобы сделать поворотный механизм, нужно взять две трубы с разным диаметром. Верхний конец широкой трубы запаивают. К нему приваривают флажок со стрелкой. Один конец второй трубы также запаивают, открытый конец прикрепляют к крыше дома.

Затем открытую часть широкой детали смазывают маслом для плавного вращения и помещают в него шарик. Туда же устанавливают вторую трубу.

Оформление флюгера

Для увеличения срока эксплуатации и улучшения внешнего вида изделия необходимо совершить ряд действий по оформлению флюгера.

Удалить всю ржавчину с деталей при помощи наждачной бумаги.
Покрыть устройство автомобильной грунтовкой.
Нанести на флюгер лакокрасочное покрытие.

После окрашивания изделие оставляют высыхать в течение двух суток, а затем приступают к установке.

Монтаж ветроуказателя

Для фиксации флюгера с розой ветров на доме понадобится компас. Главное условие монтажа — вертикальное положение и крепкая фиксация.

Изделие устанавливают несколькими способами:

на колпак дымохода;
на ветровую доску;
на конёк крыши.

Как сделать флюгер своими руками

Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.

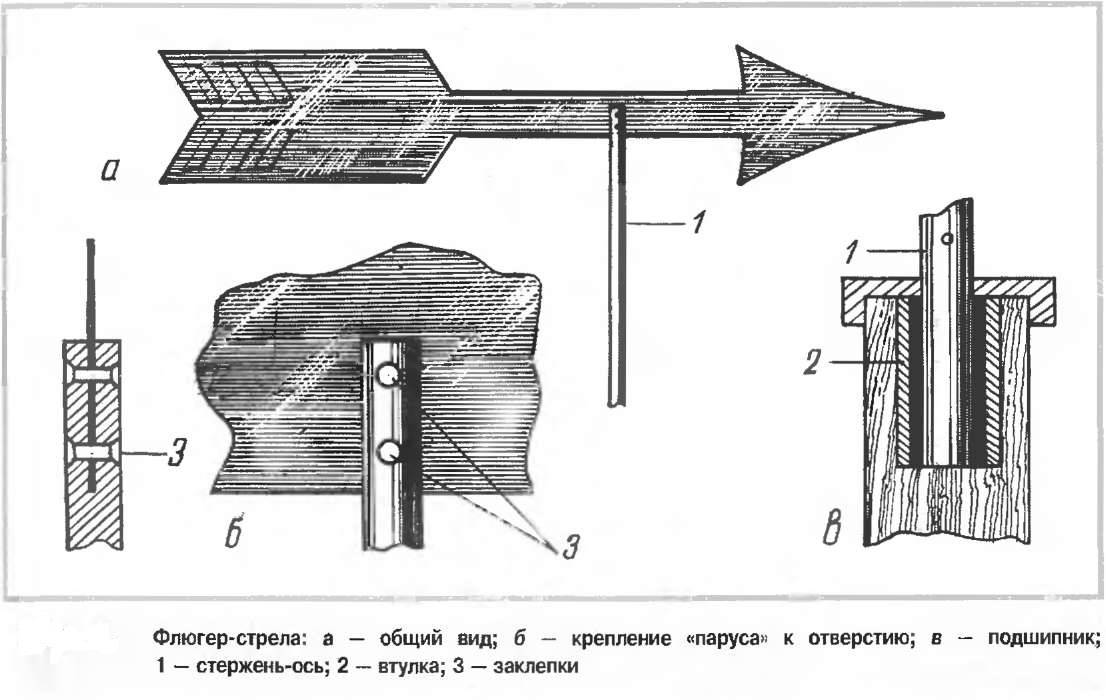

Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

Металлический лист толщиной 1,5-2 мм.
Проволока толщиной 3 мм
Три трубки из металла диаметром 15, 22,5 и 25 мм
Трубка из меди диаметром 18 мм
Труба профильная 15х15 мм
Металлический шарик диаметром 80 мм
Шарик от подшипника диаметром 15 мм
Круглый металлопрокат 12 мм
Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

Вырезаем фигурку из шаблона

На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

Изготовление поворотного узла

Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки

При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой

В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.

Простейший деревянный флюгер с пропеллером

Простой вариант флюгера представлен на видео ниже. Изготавливается из дерева и листов металла (оцинковки). Потребуется некоторый набор инструментов:

дрель,
шуруповёрт,
ножовка по дереву,
пассатижи, рулетка, карандаш и т.п.

Первым делом изготавливаются лопасти пропеллера из листов жести: нарезаются, обтачиваются. Второе, что требуется — закрепить лопасти пропеллера на деревянном бруске, как это делается, показано на видео.

Пропеллер на гвозде крепится к деревянной планке, на конце которой фиксируется пластина, крыло флюгера. Флюгер центрируется и устанавливается на стойку, опять же с помощью гвоздя.

Несколько вариантов для самостоятельного изготовления

Кроме основательных конструкций из металла или покупной продукции промышленного изготовления, существует разнообразие других вариантов, которые можно сделать своими руками. Указатель ветра можно собрать из лазерных дисков для записи музыки, бутылок из пластика, бумажных стаканчиков, картона. Хорошо смотрится флюгер из дерева.

Не все из них подойдут на самое видное место крыши дома в элитном районе, но для установки на кровлю садового домика, в качестве декора ворот или детской постройки сгодятся.

Флюгер из пластиковых бутылок

Заняться изготовлением указателя ветра из накопившихся бутылок можно с детьми, устроив им мастер-класс.

Для работы понадобятся:

канцелярский нож;
фломастер;
картон;
проволока;
гвоздь;
брусок из дерева;
бутылки с крышками – 2 шт.;
выкройки.

Делаем флюгер-самолет:

Предварительно замоченные с вечера пластиковые бутылки очищаем от этикеток, моем и вытираем насухо.
Обрисовываем фломастером выкройку на поверхности пластика для пропеллера и крыльев, вырезаем.
Посередине крышки и в пропеллере делаем отверстия и соединяем детали между собой гвоздем. Для усиления конструкции гвоздь можно накалить и вплавить в пробку.
По размеру крыльев делаем в бутылках прорези канцелярским ножом и соединяем крылья и фюзеляж.
В горлышко бутылки нужно вставить металлическую проволоку, которая будет играть роль центральной оси.
Прикручиваем пробку с пропеллером. Раскрашиваем влагостойкими красками и устанавливаем.

Кроме варианта с самолетом, можно сделать ветрячок-ротор. Его мастерят из 1 бутылки, вырезая по бокам лопасти и ставя ее вертикально на ось. Или используют 4 пластиковых емкости, располагают их в горизонтальной плоскости по углом 90°.

Флюгер из бумаги

Флюгер из бумаги больше является яркой игрушкой, чем механизмом. Но его изготовление совместно с ребенком может стать интересным и познавательным занятием.

Для этого понадобится:

стаканчик с крышкой из пластика;
картон или плотная цветная бумага;
палочка из дерева или карандаш с ластиком на конце;
пластиковая соломинка;
булавка английская или иголка.

Изготавливаем стрелку:

Вырезаем наконечник стрелы из бумаги или картона в форме треугольника со сторонами 4-5 см.
Оперение можем сделать другого цвета, его размер чуть больше 7-8 см в длину.
Соломинку из пластика подрезаем с каждой стороны по 1-1,5 см. Вставляем наконечник и оперение в прорези. Фиксируем клеем.

Делаем корпус конструкции флюгера:

Стаканчик из бумаги или пластика утяжеляем с помощью песка или гальки. Сверху закрываем и приклеиваем крышку, чтобы она выдержала вес утяжелителя.
После этого стаканчик переворачиваем и в дне проделываем отверстия по размеру карандаша.
Пластиковую стрелку протыкаем иголкой (английской булавкой) и устанавливаем в резинку карандаша, который помещаем в стаканчик.

Особенности флюгера с пропеллером

Механизм интересен тем, что по силе вращения винта можно визуально определить скорость ветра.

Сам самолет или цеппелин можно сделать из пластика или фанеры. Для исправной работы винт должен быть жестким и выполненным из металла. Его лопасти нужно подогнуть по продольной оси в разные стороны.

Если флажок сделан из металла, к нему нетрудно приварить или припаять небольшой штырь с резьбой на конце для установки пропеллера и закрепления его гайкой с шайбой.

https://youtube.com/watch?v=xVq-BSTCaPY

Фанерная модель

Из кусков фанеры, оставшихся, допустим, после ремонта, вполне возможно смастерить прекрасный флюгер. Для начала стоит выбрать простейшую конструкцию.

Нужно вырезать из фанеры три равнобедренных треугольника. Оптимальные размеры самого большого из них — 20 см (длина основания) на 30 (общая высота). В этом треугольнике по центру надо просверлить отверстие для последующего закрепления флюгера на бруске. Отверстие по своим размерам должно соответствовать диаметру обычного гвоздя.

Второй треугольник следует сделать поменьше — с габаритами 12,5 на 12,5 см. В нем со стороны вершины следует вырезать тоненький прямоугольник. Он должен доходить приблизительно до середины треугольника.

Третий треугольник должен быть еще меньше — с размерами 7,5 на 7,5 см. В нем тоже вырезается прямоугольник, но на этот раз он должен начинаться от основания.

Теперь соединяем все вместе: самый большой треугольник — основа, к нему приклеиваем среднюю деталь, причем роль крепления будет играть вырезанный прямоугольный участок. Таким образом, у флюгарки (так называют вращающуюся часть флюгера) образуется хвост.

С другой стороны к большому треугольнику прикрепляем самый маленький треугольник. В итоге конструкция должна получиться похожей на самолет.

В отверстие в центре главного треугольника вставляем гвоздь с нанизанной на него бусинкой. Еще две бусинки надеваем на этот гвоздь снизу.

Теперь гвоздик нужно всего лишь забить в деревянный брусок. В общих чертах конструкция готова. Дополнительно ее можно залакировать, покрасить, пропитать водоотталкивающими составами.

Материалы изготовления флюгеров

Для изготовления флюгера традиционно используются разные материалы. Это определяет их внешний вид, срок службы и технологию изготовления. Познакомьтесь с наиболее распространёнными вариантами, чтобы выбрать подходящий.

Для изготовления конструкции используются различные материалыФОТО: madisonbarns.files.wordpress.com

Металл и дерево

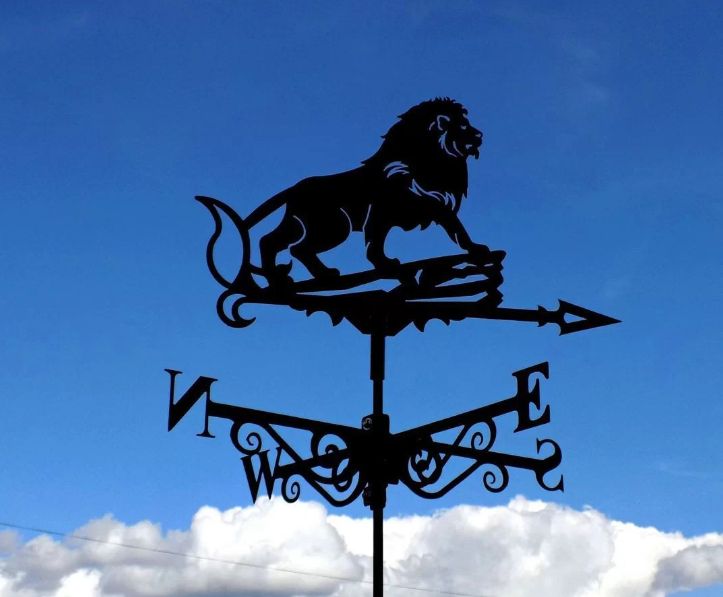

Металлические флюгеры нашли наибольшее распространение. Они обладают высокой прочностью, долговечностью, имеют презентабельный внешний вид. Чаще всего для их изготовления используются листы стали либо медных сплавов. Многие производители предлагают уже готовые изделия. Если такой вариант не устраивает, можно обратиться в специализированную мастерскую. Здесь изготовят изделие нужного размера и конфигурации. Однако обойдётся оно намного дороже.

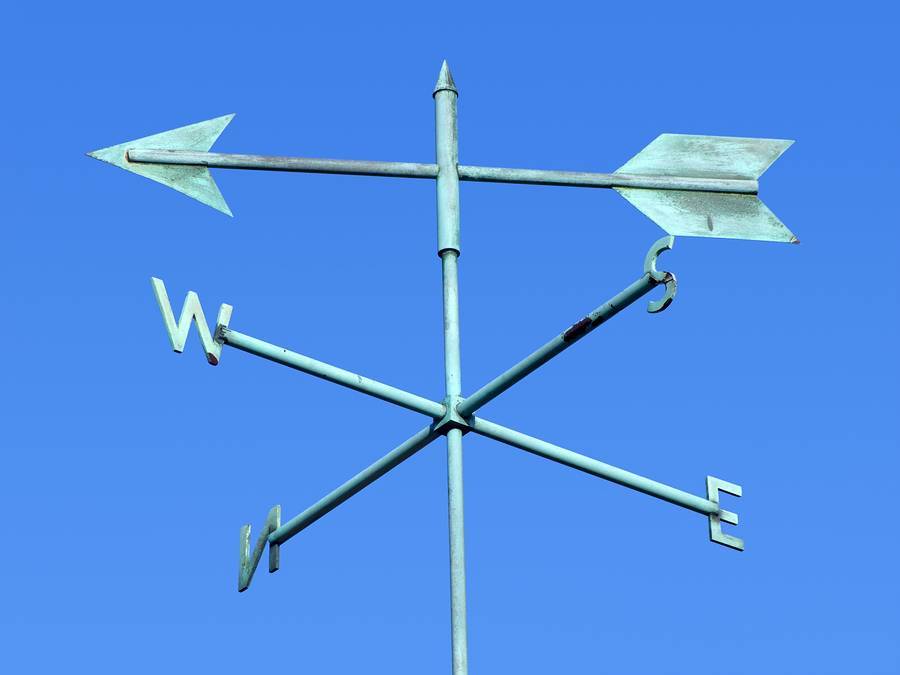

Металл – наиболее востребованный материал при изготовлении флюгеровФОТО: i0.photo.2gis.com

Деревянные изделия имеют ограниченный срок службы. Даже дополнительная обработка не позволяет добиться того же срока службы, что и металлических аналогов. Зато при изготовлении подобных изделий обычно не возникает трудностей, так как дерево хорошо поддаётся обработке.

Дерево открывает широкие возможности для творчестваФОТО: i0.photo.2gis.com

Подручные материалы

Если у вас нет свободного металлического листа либо пиломатериалов для изготовления флюгера на крышу, стоит обратить внимание на подручные средства. Это хорошая возможность для проявления своей индивидуальности и изобретательности

В качестве таких материалов могут выступать пластиковые изделия, CD-диски, другие предметы, в которых уже нет потребности. Изготовив декоративное украшение на крышу, таким вещам можно дать вторую жизнь.

Подручные материалы позволяют сэкономить бюджетФОТО: babushkinadacha.ru
