Какие виды фитингов используются для монтажа труб водопровода

Виды соединений

Трубы из металлопласта в большинстве случаев имеют два варианта подсоединения, в частности: цанговый и пресс-фитинговый способы. И в том и другом случае требуется пайка пластика.

Для металлопластиковых труб фитинги употребляются тогда, в то время, когда:

• имеется система с подключенным горячим и холодным водоснабжением;
• имеется система отопительных труб;
• нужно присоединиться к смесителям, бачку в туалете и без того потом.

Фитинги употребляются кроме этого в химической индустрии, в нефтяной и газовой отрасли, а также в области полупроводников. Там они популярны из-за своей способности создать систему, всецело герметичную на всей её протяженности.

Главным преимуществом фитингов для металлопластиковых труб есть то, что они не нуждаются в сваривании и их возможно легко и достаточно быстро смонтировать. Необходимо ли брать особые инструменты для работы с ними? Нет, как и не нужно иметь каких-то особенных строительных либо сантехнических навыков. Благодаря их применению ощутимо понижается трудоемкость всей работы, а также и монтажа труб отопления и водопровода в доме либо квартире. Кроме этого ими возможно пользоваться, в случае если появляется надобность в создании трубопровода из частей, выполненных из различных материалов либо отличающегося диаметра.

Фитинг незаменим, в то время, когда производится установка труб на базе металлопластика, поскольку бывают обстановке, в то время, когда систему безотлагательно нужно разобрать либо убрать из неё кое-какие детали для их замены либо обслуживания. Вот тогда благодаря фитингам всё легко и быстро демонтируется.

Особенности сортимента полипропиленовых труб

Полипропилен – это разновидность пластмассы, получаемая путем крекинга нефтепродуктов и газов нефти. Ее основа – газ пропилен. Под высоким давлением с присутствием катализатора проводится реакция полимеризация, в результате которой и получается полипропилен. Из него впоследствии производят трубы. Для водопроводов выпускается две разновидности таких изделий: одно и многослойные.

Первый вариант предназначен в основном для различных типов трубопроводов, по которым транспортируется холодная вода. Многослойные или армированные детали используются для обустройства магистралей с горячей водой, применяются они и для монтажа отопительных систем. Их главное отличие – наличие нескольких слоев полипропилена, между которыми проложен усиливающий материал.

Это может быть алюминиевая фольга, полиэтилен или стекловолокно. Детали различаются толщиной армирующего слоя и основы.

В изготовлении полипропиленовых труб используется такая маркировка материала, применяемого при изготовлении:

• РР-Н. Изделия для холодной воды, могут использоваться для вентиляционных систем.
• РР-В. Материал для выпуска продукции с высокой ударной стойкостью. Предназначены для обустройства холодного водоснабжения и подогрева полов.
• PP-R. Изготовленные из него трубы могут использоваться для обустройства водопровода любого типа.
• PPs. Применяется в производстве трудновоспламеняемых изделий, предназначеных для трубопроводов, по которым транспортируются опасные вещества.

Классификация материалов, использованных в изготовлении трубопроводной продукции из термопластов для сооружения коммуникаций, приведена в ГОСТ за номером 52134-2003.

Однослойные полипропиленовые трубы применяются в основном для транспортировки холодной воды

Маркировка готовых изделий иная. Для полипропиленовых труб используется следующее номенклатурные обозначения:

• PN10. Продукция, выпускаемая для транспортировки холодной воды с рабочей tº не более +20º С.
• PN16. Универсальные изделия, которые можно использовать для сооружения водопроводов с холодной и горячей водой. Однако температура жидкости не должна превышать +60º С. Выпускается редко, к тому же ограниченными партиями.
• PN20. Трубы, обеспечивающие нормальную транспортировку жидкости tº +80ºС. По аналогии с предыдущим видом относится к числу универсальных.
• PN25. Устойчивые к высокому давлению детали, могут использоваться как для водопроводов, так и для отопления. Трубы армированы алюминиевой фольгой, могут использоваться в транспортировке воды температурой до +95ºС.

Согласно маркировке труб определяется давление, которому трубы ПП могут сопротивляться при перемещении по ним воды. Например, трубы PN 10 нормально работают при 1 мПа, PN 20 при 2 мПа, PN 25 при 2,5 мПа.

Полипропилен чувствителен к ультрафиолету, поэтому выпускаются трубы разного цвета. Наибольшую устойчивость к уф-излучению имеют черные детали. Производство полипропиленовых труб стандартизировано, поэтому выпускаются они в определенных размерах.

Многослойные армированные трубы могут выдерживать более высокие температуры и давление. Армирующий слой может быть из алюминия, как на рисунке, или стекловолокна

Первое, на что нужно обращать внимание, это внутренний и наружный диаметры. Обозначены они могут быть как в дюймах, так и в привычных миллиметрах. Значения диаметров определяют подбор размеров арматуры, которая будет использоваться для соединений деталей трубопровода

Значения диаметров определяют подбор размеров арматуры, которая будет использоваться для соединений деталей трубопровода.

Внешний диаметр изделий варьируется в пределах от 16 до 500 мм. Длина труб может быть от 2 до 5 м, что вполне достаточно для обустройства внутридомового водопровода. Тем более, что изделия легко поддаются обработке.

Диаметры труб ПП необходимо учитывать при подборе соединительных деталей для сборки трубопровода. Собирается он посредством наразъемных соединений с применением фитингов и тройников (+)

Разновидности фитингов из латуни (MX)

Фитинги и надвижные гильзы из оцинкованной латуни не рекомендуется применять в системах водоснабжения, где они непосредственно контактируют с питьевой водой: при жесткой воде с повышенным содержанием хлоридов и бикарбонатов из металла может вымываться цинк.

• Тройники, угольники, муфты, заглушки из оцинкованной латуни. Применяются для соединения труб THERM S и присоединения их к отопительным приборам и инженерной арматуре.
• Надвижная гильза из чистой латуни (MX). Используется для герметичного соединения в системах водоснабжения с трубами РЕХАУ диаметром от 50 до  63 мм.

Демонтированные металлические фитинги можно использовать повторно при условии идеального состояния, а вот снятые надвижные гильзы нужно утилизировать

Когда подойдут:

• Для отопительных систем.
• Для соединения труб THERM S между собой и с металлическими трубами или инженерной арматурой.
• Для соединения труб диаметром 50 и 63 мм (гильза из чистой латуни).

Когда не подойдут:

Для систем питьевого водоснабжения.

Чтобы не думать, какие бывают фитинги для труб, и не выбирать их самостоятельно, лучше всего обратиться к профессионалам. С сервисом РЕХАУ.Про вы сможете найти сертифицированного монтажника, который знает, какие фитинги к каким трубам подходят и какие материалы лучше использовать в вашем конкретном случае.

Найти монтажника в своем городе

Выбираем фитинги для полипропиленовых труб: что следует обязательно учесть

Чтобы приобрести подходящий фитинг, мы советуем обратить внимание на:

• особенности эксплуатации трубопроводной системы. Внимания заслуживает не только максимальное давление, температура внутри системы, но и окружающая среда;
• назначение. Следует убедиться, что выбранный фитинг предназначен для полипропиленовых труб, а не ПВХ;
• способ соединения. При выборе сварки следует убедиться в наличии необходимого оборудования;
• конструктивные особенности и геометрические параметры;
• гарантийный срок службы. У известных производителей он обычно 7 и более лет.

При большом ассортименте бывает сложно сделать правильный выбор

Выбор фитингов для системы водоснабжения

Монтаж фитингов

Прежде, чем приобретать аксессуары для водоснабжения стоит познакомиться с некоторыми рекомендациями  специалистов:

• Для стыковки полимерных труб, применяются компрессионные фитинги: муфты, тройники, переходники.
• При установке на полимерные трубы резьбовых фитингов, необходимо обеспечить легкий доступ к ним для быстрого устранения протечки.
• Резьбовые фитинги для полимерных труб следует подбирать такие, чтобы они надевались на трубы с некоторым усилием, что предотвратит течь системы.
• Если не удается избежать в пластиковых трубах резьбового соединения, для надежности лучше применять фитинги «американка».
• Скреплять металлополимерные трубы лучше металлическими или пресс-фитингами и армированными комбинированными резьбовыми обжимными деталями.
• Выпускаются металлополимерные трубы, монтаж которых выполняется сваркой. Это улучшает надежность соединения и увеличивает сопротивление системы к восприятию нагрузок.
• Металлические трубы соединяются резьбовыми металлическими фитингами, изготовленными из аналогичных материалов (см. Стальные трубы водоснабжения: разновидности, классификация, нюансы монтажа). Однако, бывают исключения. Например, латунные фитинги можно использовать на стальных или чугунных трубах — они довольно прочные и не подвергаются деформации и коррозии. Для медных труб должны применяться только медные фитинги – элементы системы соединяются пайкой.

Фитинги: что это такое и зачем они нужны

Трубопроводы разного назначения (газовые, водоснабжения, отопления, канализации) являются сложными инженерно-техническими сооружениями. Они состоят из большого количества труб, соединяемых различными способами. В качестве соединяющих элементов чаще всего используются фитинги, соединительные детали разного вида и применения.

Если обратиться к значению слова фитинг, что это такое, поможет понять знание английского. Название – калька с английского слова fitting, корень которого, fit, имеет много значений, среди которых: подходить или подгонять, прилаживать. Поэтому фитингами называют элементы, используемые для сборки инженерных коммуникаций.

Фитинги используются там, где магистраль удлиняется, поворачивается, разветвляется, а также там, где планируется обустроить, вертикальный подъем трубы или переход на другой диаметр.

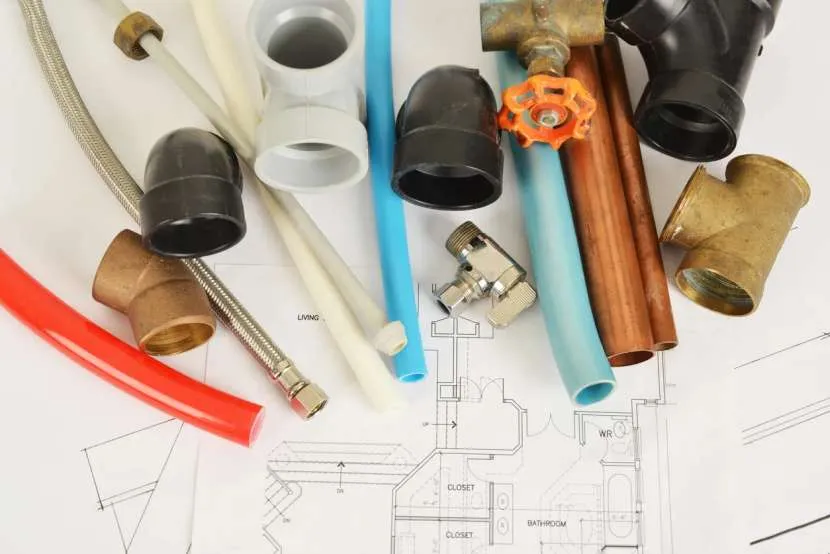

Элементы коммуникаций планируют на этапе проектированияИсточник bobvila.com

В современных трубопроводах фитинги являются незаменимыми деталями, обеспечивающими герметичность и надежную работу коммуникаций. Существуют и другие способы соединения, например, металлические трубы можно сваривать, а пластиковые – склеивать. Но такие решения уступают фитингам, ведь, если придется, разобрать или отремонтировать такой участок будет намного сложнее.

Виды переходных тройников

Переходные тройники подразделяются на:

• тройники, в которых есть обжимная гайка и пресс-гильза;
• тройники, у которых есть и обжимная гайка, и резьбовой торец;
• тройник с креплением, их корпус фиксируется к опоре при помощи литых кронштейнов, в которые можно вставлять саморезы. Торцы оформляются под резьбовое или обжимное соединение.

Стоит отметить, что пресс-гильзы изготавливаются из нержавейки, а уплотнители — из полимеров. Для корпуса в качестве материала используют латунь. Резьбовые торцы оформляются при помощи метчиков и плашек. Для соединения металлопластиковых труб при помощи переходных тройников может использоваться как обжимной, так и прессовочный метод. В случае обжимного берут цанговый фитинг, в случае опрессовочного — пресс-фитинг.

Виды бронзовых фитингов для труб (RX+)

Бронзовые фитинги РЕХАУ предназначены для монтажа систем отопления, горячего и холодного водоснабжения с трубами диаметром от 16 до 63 мм.

Фитинги с маркировкой RX+ соответствуют строгим европейским стандартам для систем питьевого водоснабжения. Они выполнены из бронзового сплава не содержащего свинец.

В ассортименте РЕХАУ есть безрезьбовые бронзовые фитинги для соединения труб диаметром 16, 20, 35 и 32 мм из сшитого полиэтилена друг с другом с помощью надвижных гильз:

• тройники — равнопроходные, а также с увеличенными или уменьшенными боковыми и торцевыми проходами;
• угольники на 45° и 90°;
• переходные и равнопроходные соединительные муфты;
• заглушки для труб из сшитого полиэтилена.

Также все резьбовые фитинги для соединения труб РЕХАУ с трубами из других материалов (стали, меди, латуни, пластика, металлопластика) и инженерной арматурой.

Все бронзовые фитинги РЕХАУ имеют центрирующие выступы для облегчения монтажа

Бронзовые фитинги отливают на автоматизированной литейной линии. Это гарантирует, что в процессе эксплуатации на них не появятся трещины, которые могут привести к протечке.

Когда подойдут:

• Для труб диаметром до 63 мм.
• Если требуется максимальная гигиеничность всей системы, например при шлейфовой разводке.
• Для соединения труб из сшитого полиэтилена с металлическими трубами или инженерной арматурой.

Когда не подойдут:

Если важно облегчить вес всей системы

Сантехнические фитинги для водопровода и отопительной коммуникации

Водопроводная и отопительная системы монтируются из разных материалов. Рассмотрим их:

• сталь;
• медь;
• металлопластик;
• полипропилен (ПП);
• полиэтилен (ПЭ);

Для разных материалов используются подходящие соединительные детали. Как правило, для пластиковых труб используют соединительные элементы из таких же материалов.

На сегодняшний день полимерные трубопроводы и фасонные элементы к ним являются очень популярными, так как они отличаются множеством преимуществ. Рассмотрим основные преимущества пластмассовых коммуникаций и фитингов:

• устойчивость к коррозийным воздействиям;
• гладкие внутренние стенки, которые исключают возможность солевых отложений и зарастания просвета трубопровода;
• демократичная стоимость;
• лёгкий вес, благодаря которому их легко транспортировать и монтировать;
• долгий срок службы.

Для соединения стальных труб можно использовать фитинги из того же материала

Подробности о фитингах

Фитинг для пластиковых труб

Разъемное соединение совершают при помощи компрессионного и обжимного фитинга, фланцев из стали. Неразъемное соединение ПЭ осуществляется способом присоединения и сварки муфтой. Применение сварки предусматривает использование сварных фитингов (сегментных). Такой метод хорош для использования в тех случаях, когда есть разветвление труб.

Муфтовая сварка предполагает использование электросварных фитингов. Это такая технология, при которой трубы из ПЭ спаиваются воедино. Данные элементы не поддаются возникновению ржавчины, устойчивы к влиянию химических соединений, выдерживают удары, а также имеют долгий срок эксплуатации.

Фитинг для полипропиленовых труб

Полипропиленовые трубы в свое время заменили конструкции их стали и чугуна систем отопления и водопровода. Они обладают рядом неоспоримых преимуществ – легко устанавливаются, стоят дешево.

Плюсы труб из полипропилена:

• Устойчивость к химическим веществам.
• Простота установки.
• Устойчивость к кипятку.
• Прочность и надежность.
• Экологическая чистота.

Данный вид труб соединяется при помощи компрессионного фитинга и сварки диффузной.

Другие виды фитингов

Компрессионный фитинг позволяет соединять трубы воедино без использования сварочного аппарата. Установку делают с использованием обжимных колец и резиновых уплотнителей. Это обеспечивает высокий уровень герметичности.

Чугунный фитинг производят при помощи литья и используются для систем газо- и водопровода. Изделия из чугуна производятся, основываясь на нормативах ГОСТа, и обладают отличными характеристиками эксплуатации, надежностью и долгим сроком применения.

Чугунные элементы требуются для надежности соединения труб, произведения поворотов и переходов. Чугун до сих пор используется в системах отопления, газовых коммуникациях, а также бытовой технике. Метод соединения чугунных элементов – раструбный и безраструбный. Для того, чтобы повысить срок использования, применяются оцинкованные чугунные узлы.

Фитинги для дренажных и оросительных систем

Дренажная система используется с целью удаления преизбытка влаги в грунте. Это позволяет оградить подвалы и цоколи домов от проникновения влаги, а также бережет растения от гнили.

Для сооружения системы дренажа применяют трубы из ПВХ, которые имеют ряд достоинств:

• Малый вес.
• Легкость установки.
• Устойчивость к агрессивной среде.
• Долгий срок использования.

Для системы капельного полива растений, применяют тонкие трубки с капельницей внутри. Этот метод самый часто использованный. Для установки ленты применяют специально предназначенные фитинги.

Капельная система обладает такими преимуществами:

• Экономичный расход воды.
• Растения питаются дозированно.
• Полив осуществляется при низком напоре воды.
• Низкие затраты времени на полив.

Соединение пластиковых труб большого диаметра и маленького сечения

Соединение пластиковых труб может быть разъемным, где предполагается применение специальных фитингов и нагревательных муфт, а также неразъемным, что осуществляется посредством сварки. Второй вариант используется преимущественно для трубопроводов большого диаметра. Для этого необходима специальная установка. В нее вставляются торцы труб, которые нагреваются и стыкуются между собой, образуя надежный и герметичный шов. Для труб малого сечения (до 110 мм) применяются различные фитинги, фото и информация о которых приводились выше.

Нагревательные муфты используются при выполнении ремонтных работ на трубопроводах большого диаметра. Внутри изделия встроен нагреватель. При подаче на него электрического тока происходит разогревание и сплавление пластика.

Выбор метода соединения определяется также материалом изготовления пластиковых труб, которые могут быть выполнены из поливинилхлорида, полипропилена, полиэтилена и металлопластика. Перед тем как соединить трубы ПВХ, следует подготовить специальный клеевой состав, который наносится на края изделий. После этого происходит их сцепление с поворотом на 25° в разные стороны относительно друг друга. Для соединения металлопластиковых труб применяются компрессионные, пресс- и пуш-фитинги.

Для соединения труб с разными диаметрами существуют специальные фитинги-муфты

Полипропиленовые изделия стыкуются посредством сварки или использования фитингов для пластиковых труб под пайку. Полиэтиленовые элементы соединяются при помощи компрессионных фасонных деталей. Кроме того, имеет широкое распространение создание системы из пластиковых труб с надвижными фитингами.

Монтаж конструкции из пластиковых труб через фитинги осуществляется в такой последовательности. Концы труб срезаются под углом 90° относительно оси с дальнейшей зачисткой поверхности от грязи и заусениц. На торцах труб снимается фаска, что исключает риск задирания материала при установке фитинга. На поверхность трубы наносится метка, дальше которой не должен заходить торец фитинга. Пластиковая труба вводится в фасонный элемент до упора с последующей фиксацией при помощи гайки.

Пластиковые фитинги для труб ПВХ, ПЭ и МП представлены в широком видовом многообразии. Они используются для соединения участков системы, осуществления различных разветвлений, поворотов, переходов между элементами сети разного диаметра и материала. Установка деталей осуществляется быстро и легко, при этом создаются надежные и герметичные швы.

Выбор подходящего диаметра фитингов

Чаще всего используются фитинги для  пластиковых трубопроводов, диаметр которых составляет 20,25,30 и 40 мм. В целом на рынке можно найти фурнитуру с диаметром до 110 мм. Но такой большой диаметр обычно используется при прокладке трубопроводов промышленного назначения. Для частного дома или для городской квартиры лучше всего подходят трубы и фитинги с диаметром в 20 мм.

При выборе фитингов необходимо обращать внимание на размеры диаметра. Они должны подходить к диаметру водопроводных труб. Для правильного выбора необходимо уточнить диаметр трубы

Обычно диаметр указывается на маркировке изделия

Для правильного выбора необходимо уточнить диаметр трубы. Обычно диаметр указывается на маркировке изделия.

Правильно подобрав комплектующие для полипропиленовых труб, можно провести установку полипропиленовых труб собственными силами. Чаще всего используют полипропиленовые трубы типа PPRC, поэтому подобрать фитинги для труб ПП достаточно просто. Необходимо четко следовать рекомендациям изготовителя и внимательно читать маркировку товара.

Соединение полипропиленовых труб без сварки. Полипропиленовые трубы: способы соединения

Предполагает соединение полипропиленовых труб без пайки. Этот способ используется, когда необходима быстрая стыковка, при отсутствии навыков сварки.

Метод монтажа в этом варианте — разъемный или резьбовой. Его можно применять при соединении тонких труб, полипропилена с металлом. При использовании этого «холодного» способа применяются соединительные элементы — полипропиленовые фитинги, размеры и габариты которых подбираются под основное изделие – трубы.

Зная, как соединить полипропиленовые трубы без пайки, можно заранее подобрать элементы, подходящие под условия эксплуатации, и обеспечить быструю сборку.

«Горячий» метод стыковки: варианты сварки

При использовании этого способа применяют 2 варианта сварки:

1. Пайка трубы к трубе, наиболее популярный метод.
2. Сварка с плавлением соединительных муфт (переходников).

Первый способ используется при сварке труб диаметром более 40 мм. Второй — на трубах, имеющих диаметр от 16 до 40 мм. Фитинг в этом случае нужен не только для корректировки направления прокладки труб, но и как запас материала для плавления.

Конфигурации муфт подбирают, исходя из особенностей трубопровода. Встречаются следующие разновидности переходников:

• Уголки. Смена направления в какую-либо сторону.
• Тройники . Распределение подачи воды и смена направления.
• Муфты . Стыковка без смены направления.

Также применяются следующие элементы:

1. Обводные фитинги.
2. Краны шаровые.
3. Комбинированные изделия с включением металлопластика.
4. С резьбой внутри труб или снаружи.

Механический метод стыковки без пайки: варианты соединений

Пайка как метод стыковки секций трубопроводов чаще используется при шефмонтаже на производстве. В быту наиболее популярны технологии экспресс монтажа без сварки.

Проверенная временем практика стыковки без использования специального инструмента обеспечивает высокое качество соединения пластиковых труб без пайки с помощью муфт.

В основе широко известного метода применение фасонных деталей. С их помощью можно не только обеспечивать продолжение контура водопровода, но и изменение его направления, распределения рабочей среды или перекрытие потока.

Преимущества технологии монтажа без разогрева:

Готовые изделия из полипропилена этим способом соединить дешевле, чем металлические за счет малой стоимости фитингов.

Исполнение фитингов обеспечивает возможность ручной сборки полноценной инженерной системы дренажа, водопровода, канализации.

Размер и технические возможности деталей определяются их конфигурацией (формой, толщиной стенок, комбинированием).

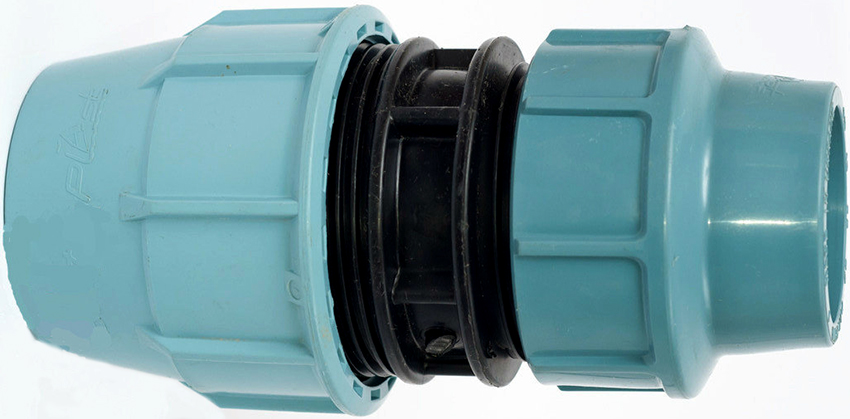

Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

• для монтажа используется минимальный набор инструментов;
• соединение трубопровода можно доверить даже новичку;

в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

• стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
• по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
• для стыковки не требуется наличие специальных навыков.

Важно ! Во время работ следует соблюдать меры безопасности, не проводить работы вблизи открытых источников огня и избегать попадания состава на кожу
