Обзор фильтров для систем отопления: грязевых, магнитных, отстойников

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

Установка фильтра в систему отопления

Трубопроводы среднего и малого диаметра (именно их принято использовать при обустройстве автономного теплоснабжения) оснащаются муфтовыми фильтрами. Такие изделия имеют с обеих сторон зоны с резьбой. На корпусе имеются шестигранники, используемые для заведения ключа при сборке или демонтаже – рожкового, газового, разводного.

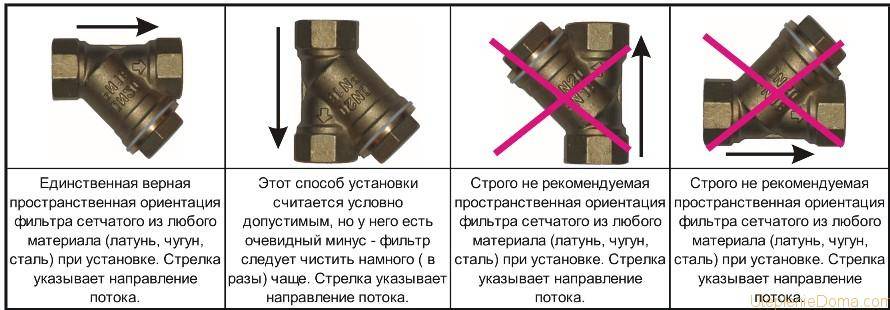

Способы установки фильтра в систему

Если эксплуатируются трубы большого диаметра, здесь подразумевается фланцевое соединение с применением уплотнительного кольца, которое обтягивается болтами. Монтаж достаточно трудоемкий, но снять этот компонент легко – не придется разбирать целый участок разводки.

Фильтры, устанавливаемые «наглухо», имеют с обеих сторон патрубки с фаской, предназначенной для выполнения сварного шва. Они имеют несъемное исполнение, встречаются все реже ввиду непрактичности и сложности замены.

Нюансы обслуживания и замены

Системы грубой очистки неприхотливы в обслуживании и нуждаются лишь в периодической замене или промывке фильтрующих элементов и проверке герметичности соединений. Потребность в промывке возникает при падении напора на участке с фильтром.

Внимание! При отсутствии приборов, измеряющих разницу в давлении, эту процедуру делают вручную с учетом рекомендованной производителями частоты (в среднем 1 раз в 2-6 мес). При этом придерживаются простой схемы действий:. При этом придерживаются простой схемы действий:

При этом придерживаются простой схемы действий:

1. Перекрывается кран подачи воды на фильтр, под откручиваемыми участками устанавливается емкость для сбора воды.
2. С помощью специальных кранов разбивается корпус фильтра, вынимается сетка, колба с дисками или картридж, нуждающийся в замене.
3. Фильтрующий элемент промывается чистой водой с щеткой или меняется на новый.
4. Промывается корпус и крышки фильтра, резиновые прокладки осматриваются и смазываются силиконовой смазкой.
5. Все элементы собираются обратно, фильтр промывается с проверкой показателей давления.

Приведенный алгоритм используется при очистке как косых, так и прямых фильтров. Одновременно с промывкой проводится оценка состояния резиновых прокладок, при высокой степени износа они меняются на новые.

Как почистить фильтр грубой очистки? Читайте в этой статье.

Фильтр на обратку отопления

Эта разновидность фильтрующего устройства защищает радиатор, краны и прочие элементы отопительной системы.

Фильтр «на обратку» борется с крупными частицами, которые способны засорить трубы и снизить производительность системы отопления, но бессильно против растворенных солей, которые придают воде жесткости. Они способствуют образованию накипи.

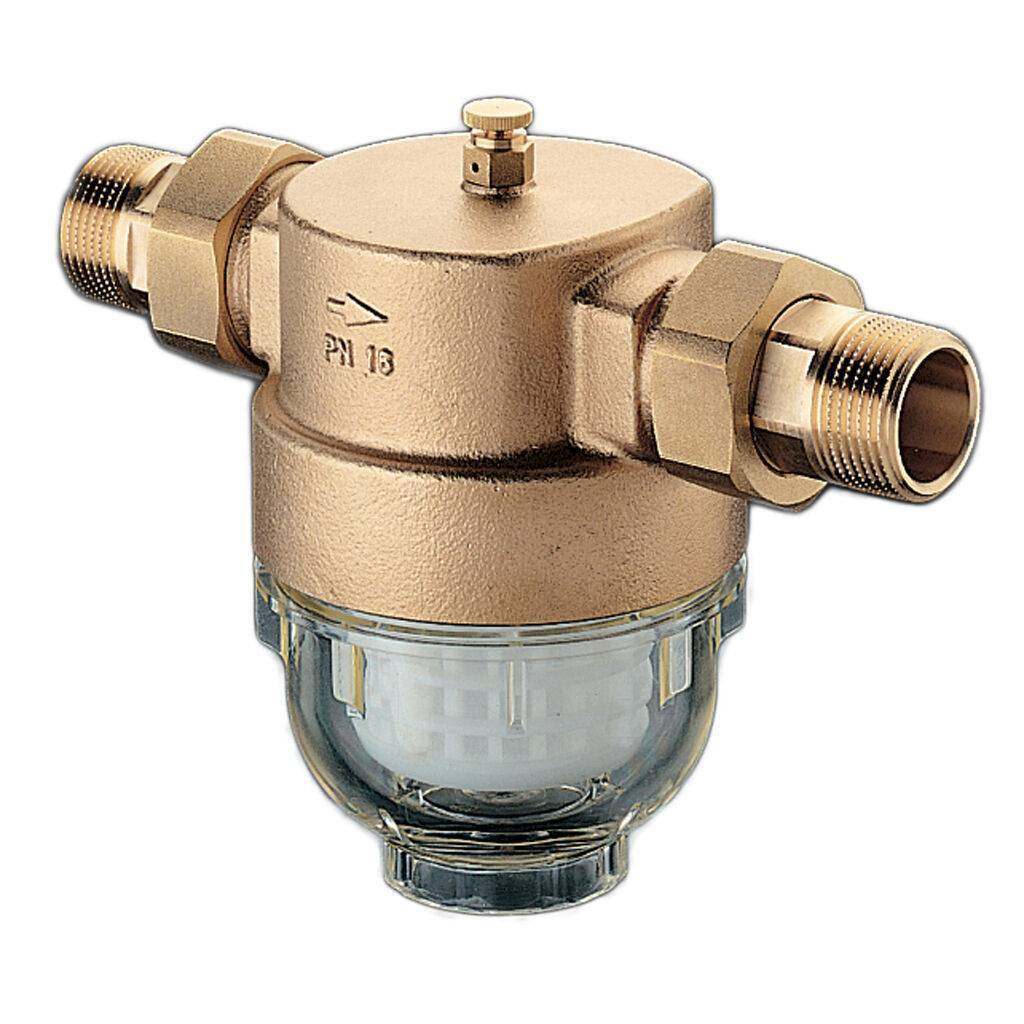

Тонкой очистки

Тонкая, или глубокая, очистка – это совокупность процессов, которые позволяют качественно очистить воду сразу несколькими типами фильтрующих элементов.

Фильтр тонкой очистки на отопление на обратку полностью извлечь загрязнения из жидкости. В нем размещаются следующие элементы с фильтрующей способностью:

• сорбенты;
• механические сита;
• мембраны;
• ионообменные смолы.

Устройство способно отфильтровывать соединения размером от 0,05 до 0,3 мм.

Наполнители и устройства фильтра для умягчения воды поэтапно удерживают примеси в часном доме и квартире, какое бы происхождение они не имели: биологическое, органическое или неорганическое.

Если устройства для грубой очистки справляются только с загрязнениями крупных размеров, то фильтр тонкой очистки для системы отопления эффективно удерживает как крупные элементы, так и мелкие, а также присутствующие в растворенном виде соединения.

Разновидности умягчителей тонкой очистки:

• тканевые многослойные (фильтр изготовлен в виде цилиндра с круговой обмоткой из жгутов или полосок из текстильной ткани);
• минеральные (с наполнителем из глины, кремнезема);
• сеточные мелкоячеистые;
• полимерные (картридж устройства содержит полипропиленовые гранулы);
• с активными углями (древесиной, торфом, скорлупой орехов).

Купить фильтр для системы отопления частного дома можно в специализированных магазинах или на сайтах.

Грязевик

Грязевые фильтры для системы отопления извлекают грязь и мусор крупного размера, содержащиеся в воде, в затем фильтруют и удаляют их.

Существуют такие типы фильтров-грязевиков:

• отстойник. Его работа обеспечивается гравитационными силами: плотные частицы, содержащиеся в жидкой среде, оседают вниз при условиях резкого повышения объема и снижения скорости, с которой движется поток;
• сетчатые. Очищение жидкости осуществляется путем ее фильтрации сетчатым устройством с отверстиями определенного размера. Если диаметр частицы превышает размер ячейки, то она задерживается фильтром;
• магнитные. Магниты в этих устройствах притягивают металлические частицы небольшого размера. Такие установки снижают риск образования накипи как на стенках труб, так и в теплообменниках приборов для обогрева помещений.

Грязевики задерживают твердые частицы, если их размер превышает 0,3 мм.

Разновидности и характеристики фильтров

Установка водяного фильтра на котел напрямую связана с видом оборудования. На сегодняшний день производители предлагают большой выбор фильтров с различными характеристиками.

Полифосфатные

Полифосфатный умягчитель воды для газового котла является одним из наиболее распространенным и бюджетным вариантом. Устройства отлично справляются с предварительной очисткой и смягчением поступающей в контур воды.

Полифосфатные фильтры представляют собой прозрачную пластиковую колбу, заполненную кристаллами из натриевой соли. Именно они образуют на стенках котла защитную пленку и не дают оседать накипи. С одного конца фильтр закрывается крышкой, с другого имеет отверстие с резьбой для слива. Устанавливаются полифосфатный умягчитель воды перед газовым котлом, в разрезе между двумя концами трубы.

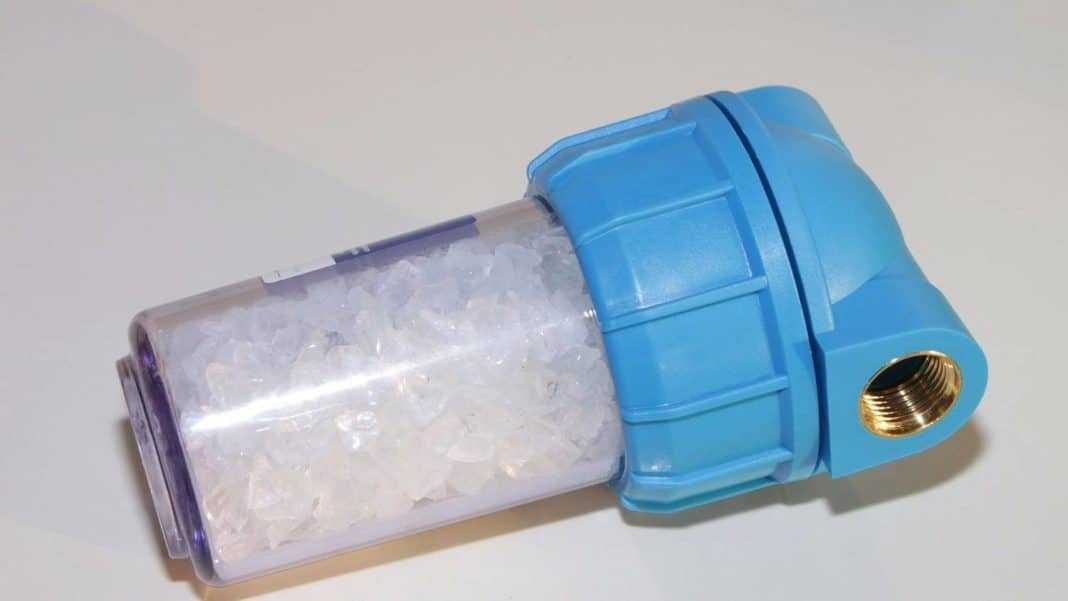

Полифосфатный фильтр для воды на газовый котел

Жесткая вода, подающаяся в фильтр, проходит через кристаллы, очищается и потом поступает в котел и трубы. Наполнитель со временем вымывается и требует замены, но произойдет это не ранее, чем через три месяца. Сам же фильтр необходимо заменять каждые 12-18 месяцев. Это и есть основной и единственный этап обслуживания очистительного устройства.

К преимуществам солевых фильтров можно отнести:

• дешевизну,
• простоту в монтаже и обслуживании:
• продление срока работы котла,
• высокий уровень защиты от накипи.

Единственное, что исключает использование полифосфатов — применение их для бытовых нужд, т.к. в состав наполнителя входят агрессивные вещества.

Электромагнитные

По сравнению с ионообменным фильтром электромагнитный значительно выигрывает. Он не только очищает, поступающую в него воду, но и освобождает внутреннюю поверхность труб от старого налета.

Принцип работы прибора состоит в облучении воды магнитным силовым полем, благодаря чему соли в ней растворяются. Силовое поле на постоянном уровне поддерживается электрическим процессором. Таким образом, достигается максимальная эффективность при минимально затраченных усилиях. Кроме очищения воды, электромагнитный умягчитель способен образовывать внутри теплообменника защитную пленку, которая не даст образовываться коррозии, продлевая жизнь оборудованию.

Преимущества электромагнитных устройств в следующем:

• не боятся перепадов давления и температур,
• смягчают воду любой температуры,
• идеально сочетаются с газовыми котлами, независимо от материала труб,
• очищают внутренность оборудования без привлечения человеческих сил и разборки котла.

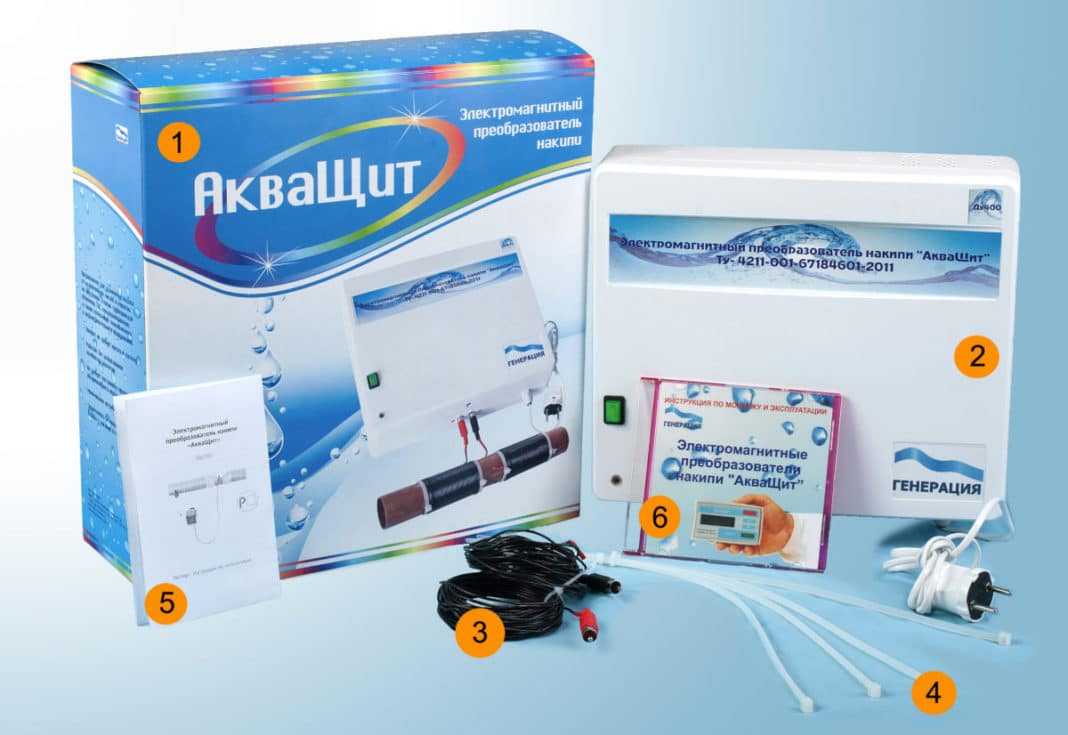

Электромагнитный фильтр для воды на газовый котел

Прослужит устройство достаточно долго, примерно 15-20 лет, поэтому высокая цена полностью себя окупает. Обслуживание фильтра заключается в его периодической промывке от частиц накипи. Электромагнитные агрегаты пригодны только для технических нужд. Если есть необходимость в подаче питьевой воды, то потребуется устанавливать дополнительные устройства.

Картриджные

Фильтры на газовый котел с картриджами отлично справляются с очисткой воды различной температуры. Есть следующие виды устройств:

• механические — способны задерживать мелкий мусор, но не смягчают воду. Требуют частого обслуживания,
• ионообменные — считаются лучшими, т.к. снижают жёсткость воды,
• осмотические — пропускают молекулы воды с газом, что позволяет очистить жидкость от вредных примесей и микроорганизмов, но смягчить ее не получится,
• угольные — работают за счет активированного угля. Требуют частой замены наполнителя, т.к. если этого не делать, теплоноситель будет засоряться еще больше,
• мембранные — очищают воду, но не смягчают ее.

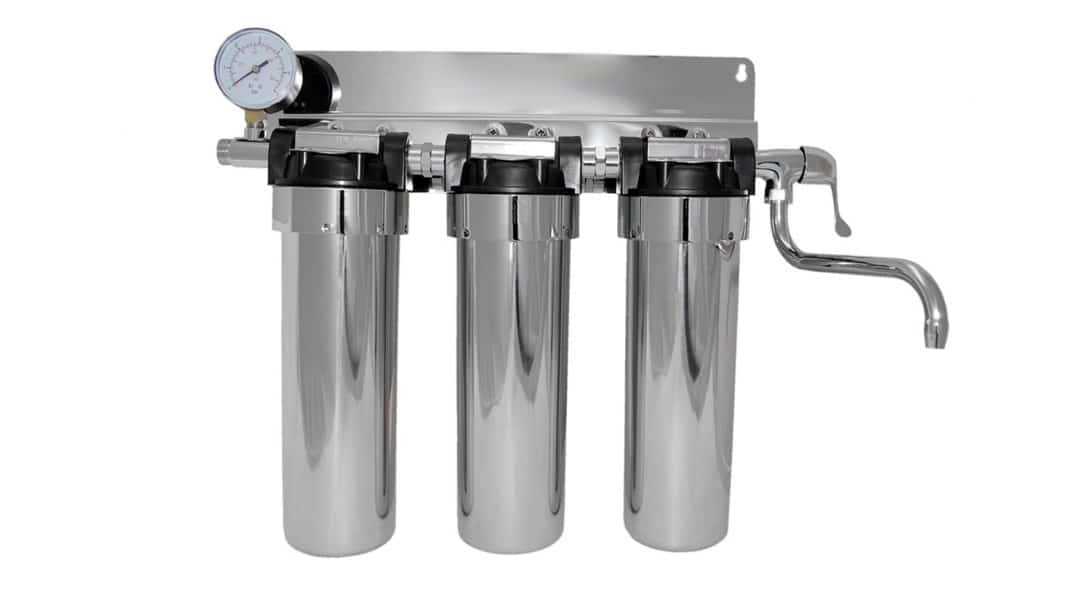

Фильтр для воды на газовый котел с картриджами

Картриджевые устройства производятся в двух исполнениях корпуса: пластиковом и металлическом. Оба варианта надежные и функциональные. Корпус имеет латунную резьбу и спускной клапан, что упрощает смену картриджей. Сверху расположен воздушный клапан для удаления воздуха после замены внутреннего элемента.

Сменные картриджи изготовлены из хлопчатобумажной нити и нержавеющего сетчатого сердечника, который задерживает в себе все механические составляющие теплоносителя. Тканевый кожух удерживает соли, известь и другие примеси из воды, тем самым защищая котел от образования налета и коррозии.

2 Виды сетчатых фильтров

Сетчатые фильтры бывают прямые и косые (у-образные), для холодной (с прозрачной пластиковой колбой) и горячей воды (с металлической колбой), а также делятся на непромывные, промывные и самоочищающиеся.

Непромывные образцы — это фильтры самых маленьких габаритов, а очистка их возможна путем откручивания специальной гайки, находящейся на колбе устройства, извлечения и очистки сетки вручную. Перед очисткой следует перекрыть краны подачи воды.

Иногда такое фильтрующее устройство снабжается двумя манометрами, чтобы по их показаниям можно было судить о степени его загрязненности. В этом случае его размеры неизбежно увеличатся.

Преимущества: небольшие размеры, малая цена, простота установки и эксплуатации, малая цена.

Недостатки: необходимость регулярной ручной очистки, сравнительно малый срок службы.

Прежде, чем отправляться за покупкой сетчатого фильтра нужно узнать несколько вещей.

Для начала определите цель установки. Для защиты большинства оборудования от механических загрязнений достаточно иметь фильтр грубой очистки, сменная сетка которого имеет ячейки размером 100 мкм.

Для более качественной очистки воды, предназначенной для питья, стоит приобрести дополнительно фильтр тонкой очистки (50 или 20 мкм).

Затем учитывают сам способ присоединения — с помощью фланцев, наружной или внутренней резьбы, а также присоединительные размеры, например ¾«, ½«. Резьбовые соединения — до 2«, а фланцевые — свыше 2 дюймов.

Свою роль сыграет и положение трубопровода — вертикальное или горизонтальное. Рабочее положение промывных и самоочищающихся устройств — на горизонтальном трубопроводе. В вертикальном положении эффективно очищают только специально разработанные для этих целей универсальные фильтры некоторых производителей.

Кроме того, некоторые продвинутые модели снабжены поворотными фланцами позволяющими устанавливать даже промывные фильтры грубой и тонкой очистки на вертикальные трубопроводы.

Также стоит учесть размеры зоны установки фильтра — небольшие размеры места для установки могут ограничить выбор. Наименьшие габариты имеют обычные непромывные, которые раза в два короче и меньше по высоте, чем остальные.

С габаритами надо быть очень осторожным, так как от них зависит очень многое. Несовпадение по габаритам даже самый лучший и продвинутый фильтр сделает совершенно непригодным. И ничего изменить вы уже не сможете, так как модернизированию или модификации такое оборудование не подлежит.

Поэтом при выборе размеров всегда учитывайте габариты труб, номинальные положения в системе и все другие параметры.

Таким образом, если Вам нужен фильтр для защиты оборудования от механических примесей и вы не ограничены в размере места для установки и финансах, то лучшим выбором будет самоочищающийся фильтр грубой очистки немецкой фирмы Honeywell с нержавеющей съемной сеткой, размер ячеек которой 100 мкм.

При этом, лучше выбрать фильтрующий элемент с обратной промывкой, так как с ним гораздо легче работать. А промывать фильтры придется довольно часто. Особенно если в системе у вас курсирует загрязненная вода.

3.1
Принцип работы промышленного сетчатого фильтра для воды (видео)

Фильтры грубой очистки воды для дачи и квартиры используются как самостоятельные приспособления или в качестве первой ступени в комплексных системах тонкой очистки. Их установка не только повышает потребительские качества жидкости, но и защищает водопотребляющую и водонагревающую технику. В комплексных системах наличие такого устройства снижает интенсивность загрязнения фильтров (картриджей) последующих ступеней, увеличивая их срок службы и снижая расходы на эксплуатацию.

Основное назначение фильтров грубой очистки воды – задержка крупных нерастворимых частиц, как твердых, так и мягких. Если в индивидуальных системах водоснабжения подобные примеси в большинстве – это попадающие из источника (колодца или скважины) песок, глина или ил, то в централизованных коммуникациях – частицы ржавчины от старых труб. Как бы качественно не выполнялась очистка после добычи (из артезианских скважин или водоемов), в процессе ее транспортировки до потребителей по старым коммуникациям, являющихся общей бедой коммунальных хозяйств практически во всех регионах, качество воды заметно ухудшается.

Отдельно отметим, что обязательно требуется установить фильтр грубой очистки воды перед во избежании его поломок.

Критерии выбора фильтра для газовых котлов на воду

К выбору очистительного фильтра необходимо подходить со всей ответственность, ведь от этого зависит дальнейшая работа оборудования. Если есть сомнения по поводу покупки того или иного устройства, лучше проконсультироваться со знающими людьми или руководствоваться общими правилами выбора.

1. Ориентируйтесь на качество воды и частоту использования фильтра. Для регулярной эксплуатации подойдет электромагнитный очиститель, не требующий разборки и замены основных деталей. В комплекте с дорогим котлом он покажет максимальную эффективность работы.
2. При сильно жестком и грязном теплоносителе лучше использовать двойную защиту и смягчение, ориентируясь на разные степени очистки воды.
3. Если бюджет ограничен, можно отдать предпочтение полифосфатному фильтру или картриджному.
4. Учитывайте габариты фильтра, чтобы было достаточно места для его монтажа.
5. Покупайте изделия у проверенных продавцов, которые предоставляют на свою продукцию гарантию качества и возможность гарантийного сервисного обслуживания.
6. Ориентируйтесь на известные фирмы-производители, т.к. их сложней подделать, а в случае поломки детали на такие устройства найти будет легче.

Если не игнорировать данные рекомендации, то можно приобрести качественный фильтр с хорошим соотношением цена-качество.

Разновидности фильтров для системы отопления

Самой обширной классификацией является выделение двух категорий:

1. Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.
2. Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.

На фото фильтр тонкой очистки для системы отопления

Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.

Латунные сетчатые косые устройства

Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.

Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.

Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.

Чугунные косые магнитные модели

Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.

На фото фильтр сетчатый магнитный чугунный ФМФч Ду 50

Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.

Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.

Фланцевые магнитные фильтры для системы отопления

Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.

При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки

Абонентские грязеуловители

Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.

Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.

На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.

Преимущества использования фильтра для отопления

Среди достоинств, которые несет в себе установка очистительных элементов для отопления, стоит выделить следующие:

• фильтр обеспечивает качественную защиту от любого рода загрязнений;
• слив воды в системе и заполнение контура новым теплоносителем не требуется выполнять часто;
• монтаж грязевика однозначно позволяет сэкономить финансовые затраты;
• система, оснащенная подобным фильтром, проработает долго и надежно.

Таким образом, список достоинств очистительного элемента лишь подтверждает тот факт, что его установка – это гарантия стабильной работы всей системы отопления и отсутствия необходимости проведения каких бы то ни было ремонтных работ. 1. 2. 3. 4. 5. 6.

Качество работы систем теплоснабжения со временем может ухудшиться, наверняка большинству людей с этим пришлось в свое время столкнуться. Многим людям сейчас приходится жить в домах, возведенных, по крайней мере, лет двадцать тому назад.

Именно в таких зданиях подобная проблема наиболее часто и встречается. Плохая циркуляция теплоносителя, роль которого чаще всего выполняет вода, становится причиной плохого обогрева. Процесс коррозии ухудшает качество воды, примеси в которой осаждаются на внутренних стенках труб и радиаторов, препятствуя нормальному прохождению тепла.

Выход из такого положения, естественно, есть – либо, для более «запущенных» случаев, химическая ее очистка (

Грязевик горизонтальный фланцевый

Горизонтальный грязевик фланцевый
, как правило, устанавливается в тепловых водах зданий различного назначения, элеваторных узлах и котельных. Грязевики горизонтальные необходимы для очищения воды от взвешенных частиц и грязи, а также от других примесей в системах водяного отопления. Сетчатый фильтр грязевик позволяет добиться высокой степени очистки воды.

В каталоге нашей компании представлены разнообразные промышленные фильтры и грязевики, в том числе механические фильтры. Все они имеют одинаковое назначение, а именно, защищают трубопроводные системы от попадания механических элементов, которые оказывают разрушительное воздействие и загрязняют рабочую среду.

Зачем нужны фильтры для системы отопления?

В качестве теплоносителя используется либо чистая вода, ибо имеющая химические присадки. Жидкая среда становится причиной коррозии металлических компонентов тепловых трасс – разводок, арматуры, радиаторов. Частички ржавчины попадают в поток, циркулируя вместе с теплоносителем. В зонах узких проходов, изменения направления, неровностей неизбежно образуются пробки – скопления мелких загрязнителей.

В результате можно заметить неравномерный нагрев радиаторов, из-за неполноценного обмена среды приходится увеличивать мощность котла. Мигрирующая грязь негативно сказывается на работе центробежного насоса, приводит к выходу его из строя. Также опасны засоры, возникающие в теплообменнике котла.

Фильтрующие устройства представляют собой точки сбора, задерживающие грязь и мусор, позволяющие оперативно и без дополнительных материальных затрат вывести из теплоносителя все инородные компоненты. Преимущества применения рассматриваемых узлов:

• защита дорогостоящего котла и насоса от преждевременного износа;
• исключение необходимости в частой замене теплоносителя;
• избавление от процедуры промывки системы;
• обеспечение максимальной теплоотдачи радиаторов;
• уменьшение гидравлического сопротивления в регулировочной арматуре, фитингах, трубах, соединительных узлах.

В результате рационализируется работа насоса и котла, снижается их энергопотребление.
