Как почистить фильтр грубой очистки воды сетчатого и патронного типа

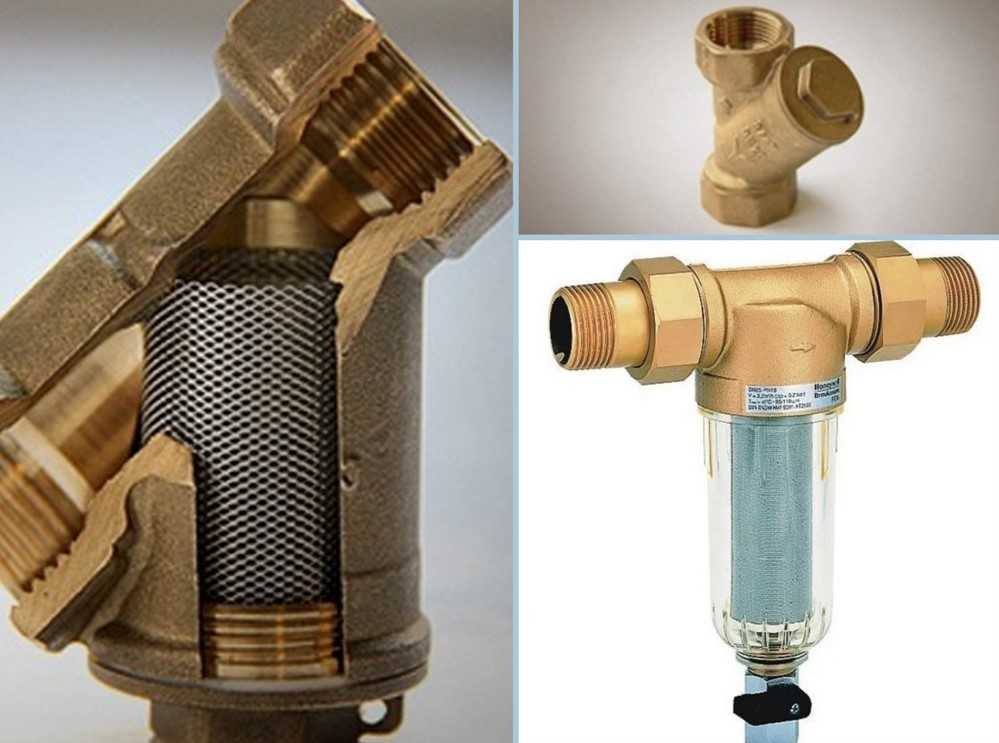

Устройство и разновидности

Чаще всего данные фильтрующие устройства выпускаются из латуни и имеют резьбу для соединения с трубами. Такие виды фильтров рассчитаны на работу с металлическими трубопроводами. Но не всегда в доме установлены такие коммуникации. Все чаще на смену металлу приходит более экономичный полипропилен. В этом случае латунные конструкции не всегда подходят и их заменяют несъемными, смонтированными в полипропиленовый корпус.

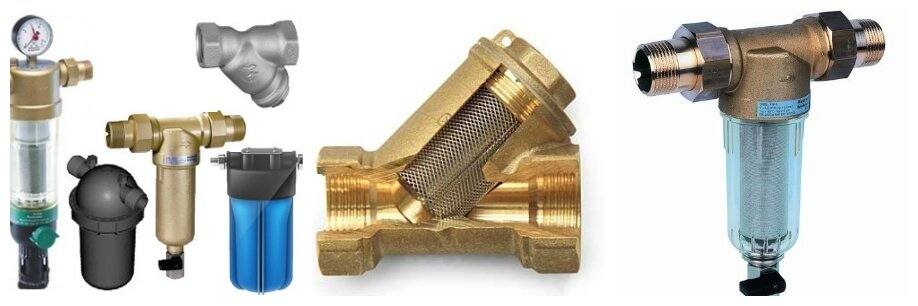

Виды фильтров для грубой очистки воды

Такое устройство устанавливается перед счетчиком еще во время монтажа трубопроводной системы в квартире с помощью сварки. При выходе из строя фильтра приходится заменять не только сам прибор, но и целый участок трубы.

Всего же выделяют несколько видов фильтров для установки перед счетчиками:

• самопромывные;
• промывные;
• непромывные.

В первом случае весь крупный мусор скапливается на дне специального стакана. Внизу стакана имеется кран, который позволяет время от времени производить очистку фильтрующего прибора от грязи. В промывных фильтрующих элементах проблема загрязнения решена достаточно просто – пробка вывинчивается, и прибор промывается.

Они имеют латунный литой корпус и стакан, в котором собирается задержанный мусор. Для удобства этот стакан косой. Прочистить такой прибор может любой хозяин квартиры. Для очистки достаточно гаечным ключом отвинтить пробку и промыть установленную в нем сетку. Срок службы таких конструкций ограничен 20 годами, но это при систематической очистке.

Сетчатый фильтр-грязевик

Выпускается двух видов – прямой и косой. В прямом фильтрующий элемент располагается перпендикулярно движению напора. В косом корпусе сетка расположена под углом примерно 45 градусов. Прямой фильтр перед счётчиком устанавливается на трубопровод только горизонтально, тогда как косой ставится как на горизонтальные, так и на вертикальные трубы при условии верхней подачи воды.

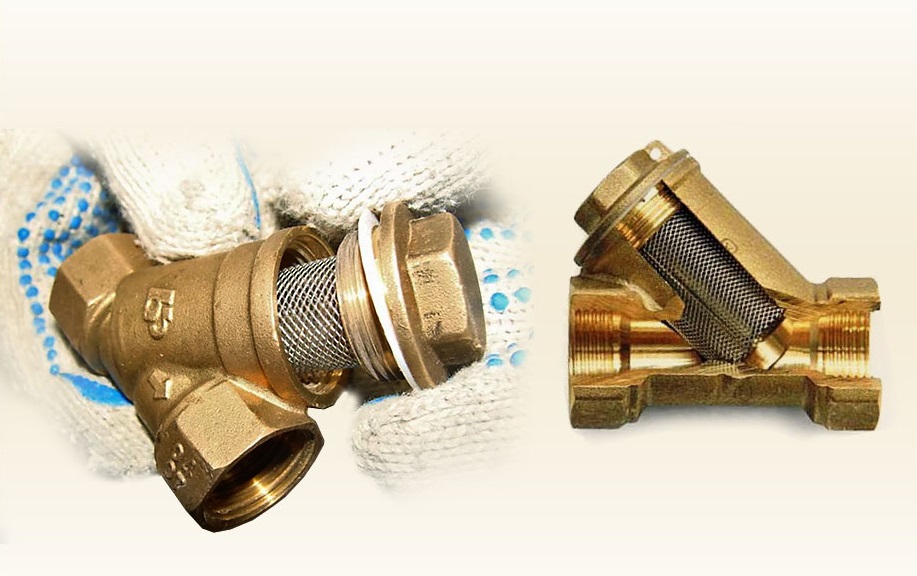

Как почистить сетчатый фильтр (в прямом или косом исполнении):

Для того чтобы почистить фильтрующее устройство, вам понадобятся:

• емкости для слива отходов и промывки деталей;
• разводной ключ;
• средство от ржавчины;
• сантехническая ФУМ-лента.

Прочистка прибора проводится следующим образом:

• Перекрывается доступ воды в систему.
• С помощью разводного ключа снимается крышка устройства фильтрации (предварительно не забываем ставить емкость для слива отходов).
• Из прибора извлекается сетка, которую необходимо промыть и почистить. В этом вам поможет обычная зубная щетка. Если в фильтрационной сетке обнаружатся повреждения, ее необходимо будет заменить.
• Чистая (новая) сетка возвращается на свое место, резьба уплотняется ФУМ-лентой. Также стоит заменить прокладку под крышкой фильтра.
• С помощью разводного ключа устройство собирается в обратном порядке.
• Восстанавливается водоснабжение и проверяется работоспособность системы.

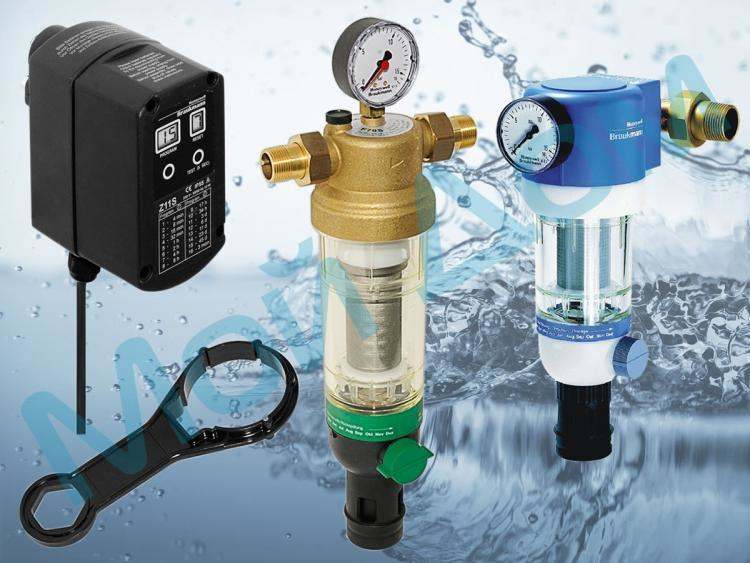

Магистральный фильтр с функцией промывки

Он состоит из металлического корпуса и колбы с фильтрующей сеткой и краном, расположенным в нижней части устройства. Выпускаются отдельно для холодного и горячего водоснабжения. Корпус для ХВС сделан из высокопрочного прозрачного полимера, для ГВС из металла.

Картриджный (патронный)

Изготовлен из пластика, имеет прозрачную колбу, в которую помещается картридж. В зависимости от установленного элемента позволяет фильтровать не только механические частицы, но и улучшать химический состав жидкости.

Высокоскоростная напорная система

Представляет собой колонну, изготовленную из инертного материала, в которую помещён абсорбирующий наполнитель. На резервуар устанавливается блок управления, который в автоматическом режиме контролирует процесс очистки. Конструкция имеет большие размеры, применяется для очистки воды из скважин, в которой присутствует глина, грунт, песок. Удерживает частицы от 30 мкм.

Магнитный или сетчатый фильтр ставить?

Магнитные фильтры являются более эффективными средствами защиты, т.к. помимо механических примесей они задерживают ферромагнитные включения, такие как окалина, ржавчина в большом количестве находящиеся в современных устаревших трубопроводах.

И даже если у вас стоят новые трубы, это не исключает попадания ржавчины в новые системы, т.к. большинство трубопроводов в российских городах не менялись много десятков лет и проблемы корродирующих трубопроводов и засорения окалиной труб никак не решаются.

Цена магнитного фильтра не намного больше, чем стоимость сетчатого фильтра грубой очистки. Поэтому если вы обладаете финансовой возможностью рекомендуем всегда устанавливать на трубопровод магнитные фильтры грубой очистки воды как перед счетчиками, так и перед другими приборами, если это требуется дополнительно.

Устройство и разновидности

Чаще всего данные фильтрующие устройства выпускаются из латуни и имеют резьбу для соединения с трубами. Такие виды фильтров рассчитаны на работу с металлическими трубопроводами. Но не всегда в доме установлены такие коммуникации. Все чаще на смену металлу приходит более экономичный полипропилен. В этом случае латунные конструкции не всегда подходят и их заменяют несъемными, смонтированными в полипропиленовый корпус.

Виды фильтров для грубой очистки воды

Такое устройство устанавливается перед счетчиком еще во время монтажа трубопроводной системы в квартире с помощью сварки. При выходе из строя фильтра приходится заменять не только сам прибор, но и целый участок трубы.

Всего же выделяют несколько видов фильтров для установки перед счетчиками:

• самопромывные;
• промывные;
• непромывные.

В первом случае весь крупный мусор скапливается на дне специального стакана. Внизу стакана имеется кран, который позволяет время от времени производить очистку фильтрующего прибора от грязи. В промывных фильтрующих элементах проблема загрязнения решена достаточно просто – пробка вывинчивается, и прибор промывается.

Они имеют латунный литой корпус и стакан, в котором собирается задержанный мусор. Для удобства этот стакан косой. Прочистить такой прибор может любой хозяин квартиры. Для очистки достаточно гаечным ключом отвинтить пробку и промыть установленную в нем сетку. Срок службы таких конструкций ограничен 20 годами, но это при систематической очистке.

Сетчатый фильтр-грязевик

Выпускается двух видов – прямой и косой. В прямом фильтрующий элемент располагается перпендикулярно движению напора. В косом корпусе сетка расположена под углом примерно 45 градусов. Прямой фильтр перед счётчиком устанавливается на трубопровод только горизонтально, тогда как косой ставится как на горизонтальные, так и на вертикальные трубы при условии верхней подачи воды.

Как почистить сетчатый фильтр (в прямом или косом исполнении):

Для того чтобы почистить фильтрующее устройство, вам понадобятся:

• емкости для слива отходов и промывки деталей;
• разводной ключ;
• средство от ржавчины;
• сантехническая ФУМ-лента.

Прочистка прибора проводится следующим образом:

• Перекрывается доступ воды в систему.
• С помощью разводного ключа снимается крышка устройства фильтрации (предварительно не забываем ставить емкость для слива отходов).
• Из прибора извлекается сетка, которую необходимо промыть и почистить. В этом вам поможет обычная зубная щетка. Если в фильтрационной сетке обнаружатся повреждения, ее необходимо будет заменить.
• Чистая (новая) сетка возвращается на свое место, резьба уплотняется ФУМ-лентой. Также стоит заменить прокладку под крышкой фильтра.
• С помощью разводного ключа устройство собирается в обратном порядке.
• Восстанавливается водоснабжение и проверяется работоспособность системы.

Магистральный фильтр с функцией промывки

Он состоит из металлического корпуса и колбы с фильтрующей сеткой и краном, расположенным в нижней части устройства. Выпускаются отдельно для холодного и горячего водоснабжения. Корпус для ХВС сделан из высокопрочного прозрачного полимера, для ГВС из металла.

Картриджный (патронный)

Изготовлен из пластика, имеет прозрачную колбу, в которую помещается картридж. В зависимости от установленного элемента позволяет фильтровать не только механические частицы, но и улучшать химический состав жидкости.

Высокоскоростная напорная система

Представляет собой колонну, изготовленную из инертного материала, в которую помещён абсорбирующий наполнитель. На резервуар устанавливается блок управления, который в автоматическом режиме контролирует процесс очистки. Конструкция имеет большие размеры, применяется для очистки воды из скважин, в которой присутствует глина, грунт, песок. Удерживает частицы от 30 мкм.

Магнитный или сетчатый фильтр ставить?

Магнитные фильтры являются более эффективными средствами защиты, т.к. помимо механических примесей они задерживают ферромагнитные включения, такие как окалина, ржавчина в большом количестве находящиеся в современных устаревших трубопроводах.

И даже если у вас стоят новые трубы, это не исключает попадания ржавчины в новые системы, т.к. большинство трубопроводов в российских городах не менялись много десятков лет и проблемы корродирующих трубопроводов и засорения окалиной труб никак не решаются.

Цена магнитного фильтра не намного больше, чем стоимость сетчатого фильтра грубой очистки. Поэтому если вы обладаете финансовой возможностью рекомендуем всегда устанавливать на трубопровод магнитные фильтры грубой очистки воды как перед счетчиками, так и перед другими приборами, если это требуется дополнительно.

Нюансы обслуживания

Дисковые фильтры неприхотливы в уходе и требуют лишь периодической очистки от накопившихся загрязнений.

Сигналом к этому служит падение давления, большинство производителей рекомендуют отслеживать этот параметр с помощью манометров.

Чистить фильтр следует при его снижении давления 0,8-1 бар, не более. При отсутствии манометров чистку проводят как минимум 1 раз в 2 месяца.

В схемах с возможностью пуска обратного потока воды с достаточным для промывки давлением (более 3 бар) и фильтрами с пробкой для слива воды проблем не возникает.

Промывку в таких случаях проводят без разбора устройств, после перекрытия крана входящей воды и поставки емкости для сбора грязной воды. На промывку системы выделяется около 15-20 с, при необходимости процесс повторяют.

В обычный режим линия запускается после завинчивания нижней пробки и исключении утечек. Во всех остальных случаях ручную промывку выполняют с полной разборкой дискового фильтра. Работы ведутся по простому алгоритму:

1. Под фильтр подставляется емкость для сбора слива.
2. Закрываются краны на входе и выходе фильтра.
3. Отвинчивается нижняя пробка, сбрасывается давление и вода.
4. Откручивается нижняя часть фильтра.
5. Колба с дисками аккуратно извлекается и промывается с помощью мягкой щетки, соды или щадящих средств для мытья посуды.
6. Резиновые уплотнители осматриваются и смазываются силиконовой смазкой или вазелином.
7. Диски еще раз промываются в чистой воде, фильтр собирается обратно.

Повредить фильтр на этом этапе сложно, после промывки его фильтрующие свойства полностью восстанавливаются.

Одновременно с промывкой проводится осмотр целостности элементов и проверяется герметичность линии.

В замене могут нуждаться резиновые уплотнители, но при правильном уходе такая потребность возникает редко.

Как устроен фильтр

Это простой и эффективный узел, собранный с минимумом деталей, что не в последнюю очередь способствует снижению гидродинамического сопротивления оказываемого потоку воды.

Фильтр внешне похож на тройник, с тем отличием, что отвод у него глухой и закрыт герметичной крышкой на резьбовом соединении. Внутри закреплена сетка, сформованная в виде цилиндра. Центральная линия сетки соосна с «отводом» в корпусе.

Канал для воды прокладывается в корпусе, так что входящий поток поступает внутрь цилиндрической сетки, и попасть в выходное отверстие может, только преодолев сетку. Именно за счет этого крупный мусор задерживается внутри цилиндра. В виду ограниченного объема фильтрующего элемента со временем он может забиваться и препятствовать потоку жидкости, так что требуется периодическая очистка.

Чтобы скопившийся мусор не препятствовал потоку жидкости как можно дольше, корпус должен всегда ориентироваться так, чтобы сетка располагалась вертикально или под углом, но не горизонтально. При этом вход непосредственно в сетку фильтра должен располагаться выше, чтобы мусор скапливался на другой стороне от него.

Однако не всегда есть возможность ориентировать фильтр, как того требует логика, ведь если участок трубы от ввода к счетчику в принципе ориентирован вертикально, то с прямоугольным отводом сетка будет располагаться горизонтально. Решается это предельно просто. Отвод с фильтрующим элементом располагается под углом к общему корпусу, именно такой тип чаще всего встречается в быту.

Для чистки достаточно открутить заглушку и вынуть сетку для промывки, после чего она устанавливается на свое место. Однако есть ряд нюансов, которые следует учитывать при проведении работ по очистке фильтра.

Есть несколько типов конструкции фильтра грубой очистки:

• угловой (косой);
• прямой;
• прямоточный;
• патронный.

А также деление касается материала исполнения: металл с резьбовым соединением (латунь и оксидированная бронза) и пластик, рассчитанный на распайку.

У всех типов есть возможность добраться до сетки и выполнить ее очистку или заменить картридж.

Кроме этого есть фильтры с возможностью очистки без разбора. В этом случае вместо заглушки устанавливается патрубок, к которому подключается шланг и опускается в канализацию. Вода прокачивается по внутренней части сетки и стекает непосредственно в сток канализации вместе со всем мусором.

Какой выбрать?

Если это дом, который снабжается из скважины или колодца, то для фильтрации воды самым подходящим будет картриджный или патронный фильтр. При водоснабжении из колодца устанавливается картридж чулочного типа способный улавливать тину, ил. При скважинном водоснабжении монтируется сменный картридж, который подбирается по анализу воды. Патронный фильтр улавливает частицы от 5 до 30 мкм. При сильном загрязнении монтируется напорная система. Для квартиры подойдут сетчатые магистральные фильтры и грязевики. Магистральный фильтр по сравнению сетчатым имеет преимущество – возможность промывки без перекрытия крана.

• высокая стоимость;
• большие размеры;
• особенность установки только в горизонтальной плоскости.

Монтаж в горизонтальном положении затрудняет процесс в стеснённых условиях санузла квартиры.

Косой сетчатый фильтр монтируется непосредственно на трубу перед счётчиком сразу за вводным вентилем. Его фильтрующий элемент, с ячейкой 0.5 мм уступает возможностям магистральных и патронных образцов, однако, этого достаточно для бесперебойной работы счётчиков, запорной арматуры, смесителей.

Основной критерий в выборе подходящего фильтра – это загрязнение воды. В квартире, где вода проходит предварительную очистку достаточно установить обычный сетчатый грязевик и это даст положительный результат. В загородном доме, при снабжении из скважины или колодца нужна более качественная очистка воды от примесей. Оптимальным решением по параметру цена – качество будет установка патронного фильтра. А при большом содержании в поступающей воде глины, песка и других включений и при требовании высоких качеств, устанавливается напорная система.

Подготовка к процессу

Перед началом работ следует приобрести расходные материалы и дополнительные детали, которые могут понадобиться.

Всего же перечень необходимых покупок следующий:

1. Фильтр и фильтрующий элемент. Они должны быть аналогичны тем, которые будут чиститься. Запасные детали позволят в случае выхода из строя старых, сразу заменить их на новые.
2. Прокладки, устанавливаемые перед заглушкой. При разборе конструкции из-за прикипания к корпусу, они часто рвутся или повреждаются.
3. ФУМ-лента, предназначенная для герметизации резьбовых соединений.
4. Любое средство от ржавчины. Это может быть керосин или тормозная жидкость, чтобы обработать все элементы конструкции.

Дополнительно необходимо подготовить инструменты:

1. Плоская и крестообразная отвертка.
2. Гаечные ключи нужного размера либо один прямой или рычажный разводной.
3. Плоскогубцы.

В некоторых случаях может потребоваться строительный фен или обычная газовая горелка. В крайнем случае, их можно заменить обычной бытовой зажигалкой.

Разнообразие фильтров для грубой очистки

Фильтровальные установки для очистки воды от крупных включений делятся на несколько групп. Строение их относительно схожее, но различия имеются.

Выделяют разновидности по самым разным признакам.

1. По особенностям конструкции
   1. Сетчатые
   2. Картриджные
   3. Напорные.
2. По размерам задерживаемых включений.
3. По диаметру труб выделяют бытовые (диаметром 1 дюйм и немного больше) и промышленные.

Рассмотрим виды фильтров, которые выделяются по конструкционным особенностям.

Сетчатые варианты фильтровальных установок

Все сетчатые изделия вне зависимости от конкретной модели снабжены сеткой. Она является основным фильтрующим элементом. Размер ячеек подбирается в зависимости от степени загрязнения воды. Он может варьироваться от двадцати до пятисот микрометров.

Сетчатые фильтры разделяются на две основные группы.

Непромывной или грязевик – одно из самых простых фильтровальных устройств. Они задерживают включения, размеры которых больше трехсот микрометров. По своей конструкции грязевик может быть:

• горизонтальным
• вертикальным
• у-образным.

Рис. 2 Грязевик

Грязевик имеет следующие плюсы: длительный срок службы, устойчивость к высоким температурам, что позволяет его использовать и для горячего водоснабжения. Грязевик обеспечивает эффективность очистки до девяноста процентов.

По характеру соединения этот вариант сетчатого фильтра бывает:

• Приварным
• Фланцевым.

Сетку периодически требуется доставать и промывать.

Самопромывные варианты сетчатых фильтров оснащены автоматическим элементом, который самостоятельно очищает сетку без внешнего воздействия. Когда сетка загрязняется, прибор подает сигнал, что требуется провести очищение. Если фильтр для очистки воды самоочищающийся применяется для фильтрования холодной воды, то лучше выбрать модель с пластиковой прозрачной колбой. Она позволяет видеть степень загрязнения сетки. Если же он нужен для очищения горячей жидкости, то стоит предпочесть модель с металлическим корпусом. При установке обустраивается дренажная магистраль. Она нужна для отвода грязной жидкости после промывки.

Рис. 3 Самопромывной фильтр предварительной очистки воды

Сетчатые фильтры обладают рядом достоинств. Они дешевы, имеют небольшие габариты, что позволяет их устанавливать практически в любых условиях, процесс монтажа и обслуживания максимально простой.

Картриджные модели

В этих устройствах в качестве фильтрующего элемента используется сменный картридж с наполнителем. Картридж ставят в пластиковый или металлический корпус. Уровень очищения у такого фильтра выше, чем у сетчатого: он может задерживать частицы размером от половины микрометра до тридцати. Такую фильтровальную систему используют в тех случаях, когда сетчатый фильтр не может справиться с загрязнениями из-за их более мелких размеров.

Рис. 4 Картриджные фильтры грубой очистки на воду для дачи

Устанавливают картриджные модели на трубы с небольшим гидронапором. Сетчатые варианты в таких условиях работают плохо.

После загрязнения картридж обычно заменяют. Сейчас разработаны модели с очищаемыми картриджами.

Существует два вида таких изделий. Они отличается характером картриджей, которые бывают:

• Сетчатыми или волокнистыми
• Мешочными.

Рис. 5 Мешочный входной фильтр для воды

Такие фильтровальные установки способны удалить не только механические загрязнения. При внесении дополнительных компонентов, например, угольной пропитки, они удерживают хлор и некоторые другие загрязнители.

Картриджные установки недорогие и обеспечивают высокий уровень очистки.

Напорная фильтровальная установка

Напорные фильтры первичной очистки воды представляют собой емкость довольно больших габаритов. Внутри нее находится фильтровальный материал. Сама емкость изготовлена из материалов устойчивых к коррозии и обладающих высокой прочностью. После прохождения через устройство фильтрованный объем воды оказывается освобожденным от частиц крупнее тридцати микрометров.

Это устройство используют в тех случаях, когда вода содержит значительное количество разнородных загрязнений. Используют его и на дачный водопровод, если источником является колодец или скважина. Но даже после такого фильтрования могут понадобиться фильтры тонкой очистки воды для сантехники.

Рис. 6 Напорная установка для очистки воды из скважины

На верхней части емкости располагается блок управления. С его помощью регулируются процессы очищения фильтрующего материала. Чтобы регенерация проходила эффективно, требуется дренаж для слива грязной воды.

Методы борьбы с налетом

Первый вопрос, который возникает при использовании фильтра-кувшина: как же отмыть фильтр для воды от налета. Здесь нужно придерживаться нескольких правил. Первое из них — забыть о губках или абразивных средствах! Это не принесет ничего хорошего, а лишь повредит прибор. К дальнейшему использованию он вряд ли будет пригоден. Отдельно стоит упомянуть столь любимые хозяйками меламиновые губки. Бесспорно, они очень удобны. Однако есть одно но: меламин может быть вреден для нашего организма.

Для тех, кто старается свести к минимуму общение с бытовой химией, есть несколько способов чистки фильтров от налета подручными средствами. Налет можно отмыть такими средствами:

• лимонная кислота;
• уксус;
• муравьиная кислота;
• нашатырный спирт.

Самое простое — это воспользоваться уксусом или лимонной кислотой.

Домашние средства

Первый способ подразумевает использование не только обычного 9%-го уксуса, но и уксусной эссенции. Отличие лишь в том, что уксус разводится в воде в соотношении 1:1, а эссенция — 1:5. Перед тем как почистить фильтр для воды, нужно приготовить раствор. Дальше очень просто: кувшин нужно либо погрузить в него, либо опрыскать стенки из пульверизатора, предварительно залив раствор туда. После обработки надо тщательно промыть прибор, чтобы не осталось запаха и привкуса уксуса. Вторым средством очистки фильтра является лимонная кислота. Ее можно использовать по-разному:

• в сухом виде;
• предварительно растворить ее в воде;
• засыпать в немного охлажденный кипяток.

В первом случае надо насыпать на очищаемую поверхность порошок лимонной кислоты и потереть губкой. Во втором — предварительно растворить кислоту в воде (примерно 20 г препарата на стакан воды) и залить в кувшин на 15−20 минут. В третьем — залить в кувшин охлажденный кипяток, добавить пакетик лимонной кислоты и оставить кувшин на 20−30 минут. В конце процедуры, конечно же, нужно не забыть тщательно промыть прибор.

Промывание картриджа

Картридж в фильтре-кувшине надо периодически менять. Однако можно сначала прочистить его, продлив тем самым срок его службы. Для этого есть несколько способов. Первый — это чистка солью. Потребуется лишь две чайные ложки соли, которые нужно растворить в одном стакане воды (примерно 200 мл). Потом необходимо хорошенько перемешать жидкость, чтобы соль полностью растворилась в воде. Затем просто заливаем полученную жидкость в фильтр и ждем, когда она выльется в нижнее отделение. Процедуру можно повторить, используя тот же самый раствор. Все, прибор готов к дальнейшему использованию! Конечно, предварительно, его надо прополоскать, чтобы не осталось привкуса соли.

Второй способ — срезание колпачка. Здесь не потребуется никаких дополнительных средств. Нужно лишь извлечь картридж из кувшина и срезать с него колпачок. Под ним располагается сеточка. Ее необходимо промыть кипяченой водой. При желании можно пропустить через фильтр раствор поваренной соли, приготовление которого было описано выше. Картриджем без колпачка можно пользоваться еще достаточно долго.
