Цена вентиляции канализации
Схемы вентиляции канализации частных домов всегда отличаются, т.к. они строятся по индивидуальным проектам. Поэтому затраты на ее создание разные. Профессиональные сантехники оценивают свою работу по таким статьям:
- Проектирование вытяжной системы;
- Расходы на покупку элементов и их доставку;
- Монтажные работы;
- Проверка работоспособности конструкции и ее обслуживание в гарантийный период.
Расходы зависят от таких факторов:
Способ отвода газов из канализации. Если выбрана внутридомовая вентиляция, ее лучше делать на стадии строительства дома. В этом случае не надо будет платить за восстановление порядка в доме. Если здание построено, с фановой трубой рекомендуется не связываться. Затраты на ее монтаж снаружи дома будут несоизмеримо меньше. Отказ от фановой трубы и использование вакуумных клапанов снизят ваши расходы, но система может давать сбои. Принудительная вентиляция повысит стоимость конструкции из-за наличия электрических приборов. Цена вентиляции канализации зависит от размеров здания. Чем больше дом, тем больше понадобится расходных материалов. Появляется необходимость соединять магистрали, что усложняет конструкцию. Увеличение количества сантехнических приборов приводит к монтажу дополнительных элементов системы — вакуумных клапанов и сифонов. Работа на высоте также увеличивает стоимость работ. В этом случае могут понадобиться настилы и другие конструкции. Дороже стоят работы с тяжелыми и крупногабаритными изделиями. Цена вентиляции канализации зависит от используемых дополнительных устройств, особенно вакуумных клапанов. Самое дорогостоящее оборудование выпускает компания HL из Австрии. Средние цены на этот прибор у компании MCAlpini из Великобритании. Традиционно изделия отечественного производства самые дешевые
Обратите внимание на продукцию компании «Политек». Цена монтажа вентиляции канализации в России (г
Москва):
Цена монтажа вентиляции канализации в России (г. Москва):
| Виды работ | Цена |
| Монтаж фановой трубы, лежак 50 мм | 330-370 руб./м.п. |
| Монтаж фановой трубы, лежак 100 мм | 410-460 руб./м.п. |
| Установка хомута 50 мм | 30-70 руб./шт. |
| Установка хомута 100 мм | 80-120 руб./шт. |
| Расчеканка раструба чугунной фановой трубы | от 500 руб./шт. |
| Штроба по бетону | от 450 руб./м.п. |
| Штроба по кирпичу | 330-380 руб./м.п. |
| Выполнение проемов в перекрытии | 390-420 руб./м.п. |
| Комплексные работы | Цена, руб. |
| Замена фановой трубы ДУ50 (чугун на пластик) без разрушения стен (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки | 3500-4500 |
| Замена фановой трубы ДУ50 (чугун на пластик) с разборкой стены (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки | 4500-5500 |
| Замена пластиковой фановой трубы ДУ50 на такую же в квартире (удаление старой, установка новой стены), монтаж 2-х сифонов, обвязки санустановки | 2500-3500 |
| Замена фановой трубы до перекрытия | 3500-4500 |
| Установка фановой трубы в перекрытие (при его замене) | 1200-1800 |
Цена монтажа вентиляции канализации в Украине (г. Киев):
| Виды работ | Цена |
| Монтаж фановой трубы, лежак 50 мм | 140-190 грн./м.п. |
| Монтаж фановой трубы, лежак 100 мм | 180-220 грн./м.п. |
| Установка хомута 50 мм | 10-30 грн./шт. |
| Установка хомута 100 мм | 20-40 грн./шт. |
| Расчеканка раструба чугунной фановой трубы | от 500 грн./шт. |
| Штроба по бетону | от 450 грн./м.п. |
| Штроба по кирпичу | 140-190 грн./м.п. |
| Выполнение проемов в перекрытии | 180-200 грн./м.п. |
Как сделать вентиляцию канализации — смотрите на видео:
https://youtube.com/watch?v=HkdNv_ydf8w
Часто канализационная система и ее вентиляция проектируется без точного соблюдения строительных норм и подбора комплектующих, что становится причиной плохой работы конструкции. К тому же дефекты проявляются не сразу, а через определенный промежуток времени, когда их тяжело устранить. Поэтому к обустройству вентиляции канализации необходимо относиться серьезно на всех этапах, начиная от создания проекта и заканчивая монтажными работами.
Статья по теме: Локальная канализация для дачи и загородного дома
В каких случаях установка фановой трубы необходима
При постройке частного дома с небольшим количеством проживающих людей фановую трубу устанавливать необязательно потому, что объем сточных вод достаточно мал, чтобы создать вакуум в стояке канализации. Обычно стояк канализации монтируется из 110-миллиметровой трубы, а конструкции для мойки, ванны, посудомоечной или стиральной машины и умывальная имеют значительно меньшие размеры.
Размеры сливного отверстия бачка унитаза также невелики, поэтому, для того, чтобы возникла необходимость монтажа фановой трубы, необходима вероятность одного сброса сточных вод из нескольких приборов и перекрывания сечения трубы канализации. В частном доме такое случае очень редко.
В частных домах фановая труба устанавливается в следующих случаях:
- Если в доме расположен бассейн и слив воды из него может привести к гидравлическому удару, из-за чего в помещении может появиться канализационный запах.
- Если на двух этажах установлены приборы сантехнического назначения, объединенные общим канализационным стояком.
- Если труба канализации имеет небольшой размер.
- Если септик расположен на участке возле дома и запах сточных вод отчетливо ощущается.
В многоэтажных городских домах, где проживает огромное количество жильцов, сброс сточных вод осуществляется в больших объемах, поэтому здесь установка фановой трубы обязательна. Это относится и к малоэтажным строениям, например, частным гостиницам, пансионатам и иным похожим заведениям, где одновременно устанавливаются несколько душевых кабин, ванных, унитазов и постоянно проживает несколько десятков человек.
При монтаже системы канализации нужно соблюдать следующие технические инструкции:
- Размер фановой трубы должен соответствовать размерам стояка канализации или быть незначительно больше, но никак не меньше.
- Фановая труба должна находиться за пределами здания на такой высоте, чтобы запахи от стояка канализации не достигали жилого помещения.
- Настоятельно не рекомендуется монтировать трубу так, чтобы она была вровень с помещением чердака, иначе всё это пространство окутает неприятными запахами.
- Фановая труба до перекрытия должна располагаться по теплому помещению, а её вывод обязан находиться в зоне холодного воздуха, что создает вентиляционную тягу.
Если провести фановую трубу снаружи помещения по стене, то канализационные испарения не будут полностью улетучиваться, а осядут липким зеленым налетом на близлежащих поверхностях и стенках, что не только создаст неэстетичный внешний вид, но и будет разрушать постройку.

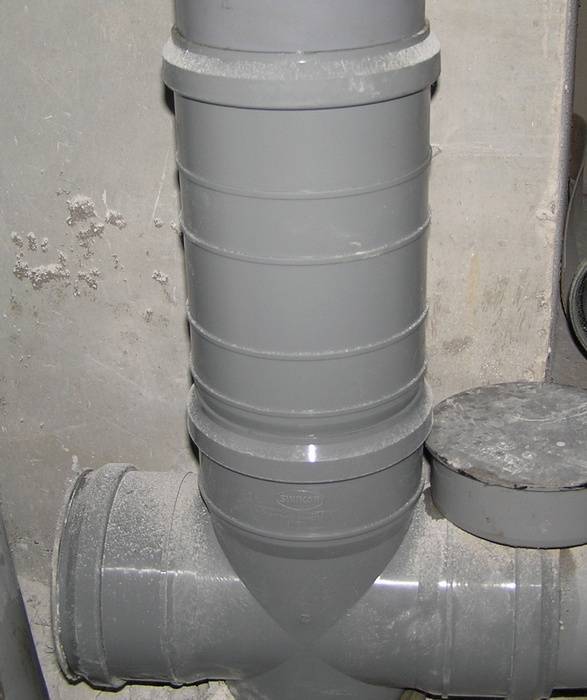

Канализация с фановой трубой
Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.
Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:
- высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
- площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
- в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
- канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
- лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
- если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
- установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.
Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.
Каким должен быть диаметр фановой трубы?
Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.
Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).
Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:
- канализационный стояк диаметром 100 мм;
- раковина (кухня) со сливной трубой 50 мм;
- душевой слив;
- стиральная машина.
Выбор по материалу
Трубы из таких материалов обычно используются для прокладки канализационных стояков:
- ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
- Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.
При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).
Нужна ли звукоизоляция
Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.
Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.
В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).
Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.
Нужно ли утепление
Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.
Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).
Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.
Для чего нужен
Схема подключения системы канализационных стоков в частном доме состоит из сантехнических устройств, заведенных в септик и в сливную трубу. Она работает по следующему принципу: при смыве, например, в унитазе, порция воды проходит через гидрозатвор или перегиб трубы со стоячей водой. Гидрозатвор препятствует выходу канализационных газов внутрь помещения.
По аналогичному принципу работает система газоотвода канализационных нечистот в городских постройках, но с учетом количества пользователей, этажности, высоты строения и других сопутствующих факторов.
Фановая труба для канализации решает две важные задача. При смыве возникает разряжение воды в трубопроводе, появляется риск прорыва гидрозамка, особенно если в доме одновременно воспользовались двумя унитазами на двух этажах. Если нет фанового стояка, то неоткуда взяться воздуху для компенсации давления, неприятные запахи попадают внутрь.
Первое назначение фанового стояка – создавать разряжение в трубе. Есть свободный приток чистого воздуха, срабатывает система гидрозатвора, не выпускающая канализационные газы наружу.
Вторая важная функция – отведение неприятных газов на кровлю. Здесь они не будут чувствоваться жильцами, происходит активное продувание ветром.
Поняв, что в доме нездоровый воздух, а в трубах слышны громкие звуки и выход гнилостных запахов наружу, нужно предположить прорыв гидрозамка в сточной системе водопровода. Если нет фановой трубы, с такой проблемой не справиться.
Для чего используется
В месте подключения к канализационному стояку унитаза и трубопроводов слива отработанной воды расположены водные пробки или гидрозатвор. Такое устройство препятствует поступлению запаха из канализации в помещение. При сливе воды в стояк происходит ее резкое движение вниз, в системе возникает разряжение, что вызывает отрыв водяной пробки.
Фановая труба для канализации способствуют быстрому поступлению воздуха в зону снижения давления, что исключает возможность отсоса воды из гидрозатворов. Установка такого элемента поддерживает постоянное давление внутри системы, предотвращает поломку запорной арматуры, образование засора в трубах, застоя жидких стоков и возможность их обратного проникновения в канализацию.
Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE
Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.
LatysyaУчастница FORUMHOUSE
– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.
Отвечает консультант нашего форума Евгений Фадеев:
Евгений Фадеев:
– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе. А для диаметра следует запомнить простое правило:
Фановая труба 50 мм обеспечит поток примерно в 16 раз меньше потока через трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.
Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.
Читайте нашу статью о том, как обеспечить частный дом чистой водой и правильно устроить систему канализации.
Как обойтись без фановой трубы в частном доме
Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка необходима:
- При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
- Дом имеет два и более этажа оборудованных санузлами;
- В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.
Фановая труба на кровле: размещение
Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.
Prorab_2009Участник FORUMHOUSE:
– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.
По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.
Вадим
– Первый способ наиболее предпочтительный Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить – и тяга слабенькая и чердак провоняете.
Также не рекомендуется фановый вывод на кровлю через стену под свес
Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу
Фановый вывод на крышу – основные правила
Фановый вывод на крышу – основные правила
Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:
- Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
- Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
- Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.
Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.
На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.
Плюсы и минусы пластика
Сейчас все большей популярностью начинают пользоваться полимерные фановые трубы. Это обоснованно рядом несомненных преимуществ такого оборудования перед аналогами из других материалов.
- большой выбор видов полимеров. В наше время рынок сантехники может предложить массу вариаций пластиковых труб. Здесь и самые разные материалы (ПВХ, ПНД и ПВД, полипропилен и другие), и различные формы, виды, диаметр, расцветка, комплектация;
- приятная цена. Полимеры менее дорогие, чем чугун или, к примеру, медь. Это является одним из главных преимуществ фановой трубы из пластика при установке в частном или многоэтажном доме;
- легкий вес. Это во многом упрощает работу с материалом и его транспортировку;
- простота монтажа. Благодаря такому качеству пластиковые трубы для канализации и ее системы вентиляции можно установить в частном коттедже и самостоятельно при минимальных затратах средств и задействовании небольшого количества аппаратуры.
Основным преимуществом полимерных труб является возможность монтажа систем из них самостоятельно, без помощи профессионалов
Однако, как и любой продукт, помимо сильных сторон, пластиковая фановая труба имеет также и минусы.
Не секрет, что некоторые виды полимеров имеют такой недостаток, как восприимчивость к негативному влиянию ультрафиолетовых лучей. Это делает менее долговечными фановые трубы при устройстве в частном доме открытым способом.
Низкий уровень устойчивости к повреждениям механического характера — также один из недостатков. Сам материал более мягкий и гибкий, чем, к примеру, чугун. Соответственно, при установке такой системы в частном коттедже, механические повреждения более вероятны.
Особенности проведения монтажа
Установка такого стояка может быть проведена самостоятельно. В первую очередь, для этого понадобится закупить подходящие трубы. Нужно понимать, что конструкция является прямым продолжением канализационного трубопровода, поэтому для нее вполне подойдут трубы, из которых собрана основная система.
Для обеспечения необходимого для создания тяги перепада давления и температур, рекомендуется выбирать для начального участка стояка место в отапливаемом помещении. Конечный участок, напротив, нужно расположить в холодном. Это должно быть открытое место, тогда создающаяся в трубе тяга будет беспрепятственно выводить неприятные запахи в атмосферу. Собственно монтаж устройства предельно прост: установка конструкции производится в заранее приготовленный вентиляционный канал.
Существуют два практически равноценных варианта грамотного обустройства фановой трубы: вывод вентиляционного стояка на крышу и установка обратного клапана
Система с обратным клапаном
Выставленное на место оборудование может оснащаться специальной системой, которая называется обратный клапан. Оно дает возможность нормального функционирования без вывода вентиляционного стояка на крышу. Кроме этого устройство необходимо для:
- Коррекции недостаточного уклона канализационной трубы.
- Предупреждения попадания в систему механических примесей и грызунов.
- Препятствия возврата сточных вод к сантехническим устройствам.
Обратный клапан на фановую трубу должен устанавливаться без использования всевозможных обмазок и силикона. Поверхность должна быть чистой и сухой
В зависимости от вида обратного клапана, его можно установить снаружи или внутри элемента. Устройство направляется навстречу движению стоков, его элементы, выполненные в виде лепестков, должны быть выгнуты в сторону сантехнического прибора. Внутренний монтаж предполагает тщательное очищение и последующее обезжиривание внутренней поверхности трубы, куда впоследствии будет установлена вставка. Специалисты настоятельно не рекомендуют использовать при монтаже различные смазки, в том числе силиконовые, предназначенные специально для канализации. Все работы по установке проводятся только на сухих поверхностях.
Вентиляционный стояк для канализации
Традиционно верхняя часть фановой трубы выводится на крышу в виде вентиляционного стояка. По рекомендациям строительных СНиПов высота конструкции должна быть не меньше 0,5 м на скатной кровле, 0,3 м – на плоской неэксплуатируемой поверхности и 3 м на эксплуатируемой крыше. При этом минимальное расстояние от стояка до открываемых балконов или окон по горизонтали должно быть не менее 4 м. Объединять вывод фановой трубы с печными дымоходами или вентиляцией строго запрещено.
Выводить устройство на чердак настоятельно не рекомендуется. Так же запрещена установка вывода фановой трубы непосредственно под свесом крыши, поскольку снег, падающий и сползающий с кровли, легко сможет ее повредить. Всевозможные дополнительные конструкции для вытяжки, такие, как флюгарки или дефлекторы, установленные на выводе канализационного стояка, не дадут ожидаемого эффекта. Напротив, по мнению специалистов, они провоцируют появление конденсата в системе, что чревато блокировкой выводных отверстий при его возможном замерзании.
Функционирование канализации без вентиляции возможно. Но согласится ли владелец жилья, где установлена такая система, свыкнуться с постоянным запахом нечистот? Грамотная установка фановой конструкции легко решит неприятную проблему, тем более, что выполнить ее можно самостоятельно. Внимательно ознакомившись с инструкцией можно смело браться за дело. В результате дом будет не только сиять чистотой, но и пахнуть ею.
Монтаж
Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:
- Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
- Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
- Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
- Вход и выход должны быть расположены как можно дальше друг от друга.
Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.
Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.
При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.
Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.
Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.
Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.
Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей. В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением
Он устремляется вверх, и запах выходит через него прямо в атмосферу
В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.
Для чего нужна фановая труба в канализации в частном доме
Начнем с основ. Фановая труба – это отрезок канализации, соединяющий ее с атмосферой. Она используется для компенсации недостатка давления в системе канализации при залповом сливе, а также как составляющий элемент вентиляции канализации. Как правило, выполняется в виде ответвления от стояка канализационной трубой диаметром 110 миллиметров, которая выходит вертикально на крышу дома.
Фановый стояк (слева) и типичные сифоны с гидрозатворами.
Что будет, если не сделать фановую трубу
гидрозатворы постоянно, либо время от времени, будут срываться, и дом наполнится неприятными запахами из канализации
Причем это не просто запахи, канализационный газ ядовит и в больших концентрациях очень опасен
Можно ли использовать вакуумный клапан вместо фановой трубы
Его называют по-разному: воздушный, вентиляционный, вакуумный, канализационный и т.д. Но суть одна – этот клапан компенсирует недостаток давления в системе канализации при залповом сливе воды. Он подсасывает в нужный момент воздух из помещения и закрывается, когда давление стабилизируется. Таким образом, неприятные запахи из канализации в дом не попадают. На этом его функции заканчиваются.
И все бы ничего, но в множестве случаев даже при строительстве нового дома, этот клапан очень часто устанавливают для замены фановой трубы. Аргументы, обычно, следующие:
- не придется выкладывать отдельный вентканал под фановую трубу;
- в крыше не нужно делать лишнее отверстие;
- не надо тратиться на канализационную трубу и ее утепление.
В итоге просто ставят клапан внутри дома на каком-либо из участков канализации и все.
Вакуумные воздушные клапаны для канализации разных производителей.
При этом нужно понимать, что канализационный клапан никогда не заменит полноценную систему вентиляции канализации.
- Он не даст возможности газам свободно выходить в атмосферу, проветриваться всем трубам, нормального притока воздуха для септика тоже не будет.
- При наличии клапана, но отсутствии фановой трубы, в системе канализации создаются благоприятные условия для развития патогенной флоры, могут даже расти грибы. Причем иногда колонии грибка достигают таких размеров, что значительно уменьшают или даже полностью перекрывают просвет канализационной трубы.
- Газы из канализации все равно будут стремиться попасть в дом. И временами по чуть-чуть они будут проникать через сифоны, сквозь какие-то соединения труб и т.д.
Установка клапана оправдана лишь как усовершенствование к системе канализации для дополнительной защиты от срыва гидрозатворов. И только. При этом клапан – вещь недолговечная. Уплотнительные резинки очень быстро пересыхают, пружинка изнашивается и появляются запахи. В итоге его нужно постоянно обслуживать или заменять. А фановая труба – установил и забыл. И вся система канализации работает идеально.
Особенности установки фановой трубы
Фановая труба в доме и выход ее на крыше.
С назначением и причинами установки фановой трубы разобрались, теперь перейдем к особенностям:
- Диаметр фановой трубы должен быть не меньше других труб канализации. Как правило, в частных домах это 110 мм, реже – 160 мм.
- При проектировании и монтаже не стоит делать горизонтальные участки, наклон трубы должен быть максимальным. Во-первых, горизонтальные участки уменьшают тягу, во-вторых, на них может скапливаться конденсат. Если расстояния между санузлами в доме очень большие, то лучше не объединять трубы в одну, а по возможности сделать несколько отдельных фановых труб с выходом на крышу.
- Фановая труба всегда должна выходить выше конька дома хотя бы на 30 см, а лучше 50. Если крыша плоская эксплуатируемая – от 3 метров (по СНиП). При этом необходимо, чтобы фановая труба была выше всех остальных вентиляционных каналов. Если же расположить вентканалы рядом, то возможно попадание неприятного запаха в систему вентиляции дома.
- Фановый стояк желательно утеплить внутри дома и обязательно при проходе через неотапливаемый чердак. Иначе в холодные дни очень высок риск образования конденсата на внешней стороне трубы.
- Ни при каких условиях не стоит выводить фановую трубу на чердак. Непередаваемый аромат в доме обеспечен, и тяга в трубе будет плохой.
- нельзя располагать фановую трубу в одной шахте с другими вентканалами.
