Фановая труба для канализации частного дома

Правила устройства

К проектированию и строительству канализационной вентиляции в частном доме следует подходить с точки зрения определенных требований, которые обеспечат бесперебойную работу системы. Вот основные требования:

Дымоход должен находиться на высоте не менее 1 м над кровельным материалом;
Если в доме планируется установить несколько канализационных стояков, которые будут объединены в одну дренажную трубу, то они строятся с трубами одинакового диаметра;
Крышки не устанавливаются на дымовые трубы, так как в зимнее время на их внутренних поверхностях может образовываться конденсат от оттока теплых газов, что неизбежно приведет к засорению трубы или уменьшению ее поперечного сечения;
Вентиляционная система для воздуховода представляет собой отдельный контур и не может комбинироваться с вентиляцией птичника;
Эта система не может быть подключена к дымоходам;
Вентиляционная труба должна находиться на расстоянии не менее 4 м от окон и балконных дверей;
Не рекомендуется устанавливать водосточную трубу вблизи свесов крыш, так как дождь может привести к выходу трубы из строя.

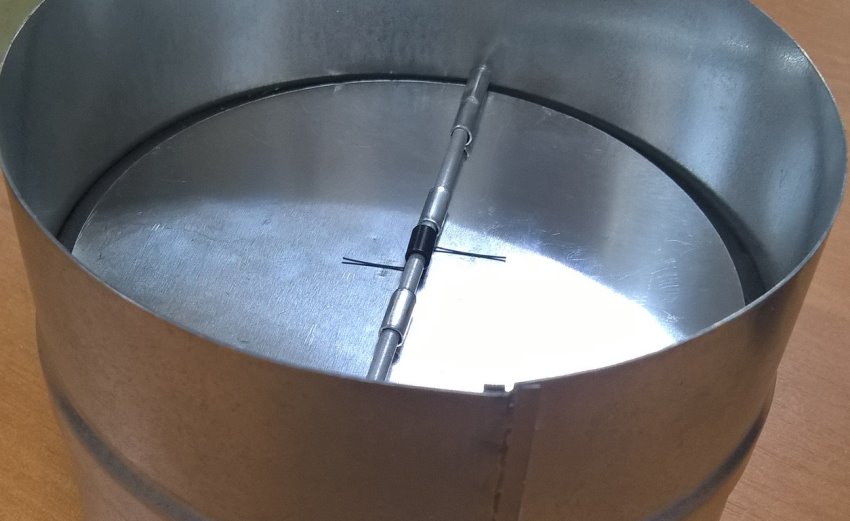

Обратный клапан

Установка обратного клапана на фановой трубе может повысить эффективность работы системы, в частности, предотвратить обратный ход газов. Кроме того, обратные клапаны снижают риск засорения фановой трубы.

Канализация без фановой трубы, оснащенной вакуумным клапаном. будет выполнять свои функции, однако, удобство ее использования и степень надежности могут быть ниже, поэтому все же рекомендуется совместное использование этих элементов. В частности, при высохшей воде в сифоне, один только клапан не сможет избавить от запаха.

Клапан на трубе

Монтаж фановой трубы выполняется на этапе строительства внутренней части канализации, его вполне можно выполнить своими руками при наличии минимальных навыков

Важно лишь точно соблюдать рекомендации специалистов и требования, предъявляемыми строительными нормами и правилами. Использование современных материалов значительно снижает трудоемкость работ

Что это такое?

Фановая труба – это элемент коммуникационной системы, который осуществляет связь между канализационным стояком и атмосферой. Сточные воды передвигаются по стояку строго сверху вниз, поэтому при одновременном использовании сразу нескольких устройств, расположенных на разных этажах, внутри стояка возникает эффект вакуума. В системе появляется разрежённость, из-за которой вода засасывается и гидрозатвор обсыхает. При отсутствии водной пробки неприятные запахи из канализации проникают в помещение, что сильно снижает комфорт его использования.

Процесс образования вакуума внутри канализационного стояка связан с сечением стояка и объемом сточных вод. Многие бытовые приборы используют канализацию для утилизации стоков – унитаз, ванна, раковина, стиральная машина. Максимальный объем одновременного слива у ванны, но по отдельности каждый из приборов не может полностью заполнить канализационную систему. Ситуация меняется, когда одновременно используется несколько приборов, и сточные воды заполняют весь объем стояка. В этом случае из-за разрежённости в стояке вода с хлюпающим звуком засасывается из сифона, а внутрь помещения проникает неприятный запах.

Важно! Монтаж фановых труб выполняется не во всех домах. Необходимость установки этого элемента определяется этажностью дома, количеством приборов, которые осуществляют слив в канализацию и частоту из использования, а также диаметром канализационного стояка

Фановая труба – это связующий элемент между канализационным стояком и атмосферой, куда удаляются зловонные испарения. Она подключается к канализационной системе на нижней точке жесткости и выводится вертикально через вентиляционный канал, расположенный возле конька крыши. Поэтому для одноэтажных, маленький или сезонно используемых домов монтаж фановых труб является необязательным. Хотя этот элемент канализационной системы выполняет следующие функции:

Отведение зловонных и неприятных запахов, вредных для здоровья, из канализационной системы в атмосферу, пользоваться такими помещениями как ванная комната и санузел будет намного комфортнее.
Поддержание стабильного рабочего давления в канализационной системе. При сливание большого объема сточных вод внутрь канализации воздух в ней становится разряженным, из-за чего запорная арматура может работать некорректно.
Предотвращение засоров и застоя канализации. Благодаря наличию фановой трубы, канализационный стояк работает намного эффективнее, что защищает систему от обратного хода сточных вод при большом объеме работы.

Обратите внимание! Фановый клапан для канализации или как его еще называют воздушный клапан. Он ставится на главной оси канализационного стояка на верхних этажах дома, где на мембрану прибора не будет попадать грязь, брызги, пыль

При резком одновременном сливе в канализацию сточные воды увлекают с собой до 25 литров воздуха, из-за чего в системе создается близкое к вакууму состояние. В этот момент фановый капан подсасывает воздух из помещения, чтобы снизить разрежённость в трубе, при этом гидрозатвор сохраняется, а запахи не проникают в помещение.

Основные моменты монтажа

Фановые трубы нужно еще правильно смонтировать:

Занижение диаметра вытяжной части трубы крайне нежелательно. Переходы диаметра со 110 до 50 мм снижают пропускную способность в 5 раз. И вполне ожидаемо, что ее банально не хватит для компенсации падения давления;

Для такой схемы важно использовать трубу диаметром 110 мм

Горизонтальная часть системы канализации должна иметь уклон в 2 см на погонный метр. Его наличие предотвращает образование воздушных и водяных пробок;
Вывод стояков канализации, открывающихся на чердак, ни к чему хорошему не приведет. И не только из-за запахов, повышенная влажность быстро напитает сыростью теплоизоляцию, что в свою очередь приведет к загниванию стропильной системы (деревянных или металлических ферм);

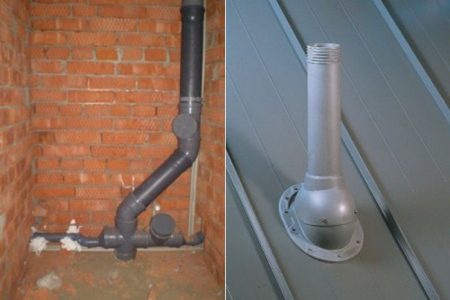

При выводе на крышу фанового стояка его следует оснастить дефлектором, благодаря которому в трубу не попадут ни мусор, ни атмосферные осадки. Из плюсов дефлектора также отметим усиление тяги в ветреную погоду, повышающей эффективность всей системы.

Цена дефлектора от 150 до 300 рублей

Требования, которым должны соответствовать фановые стояки

Для воздушных стояков разработаны определенные критерии. Во время монтажа системы, желательно сверяться с ними:

При выводе трубы на кровлю она должна подниматься над крышей не менее чем на 30 см.
Если построена мансарда или чердак минимальная длина трубы должна составлять три метра.
Промежуток между трубой и расположенным поблизости световым проемом или лоджией делают в длину минимум 4 метра.
Фановая система в соответствии с существующими нормами проводится через помещения с отоплением или должна иметь индивидуальный утеплитель.
Не допускается вывод воздушной трубы через дымоход.
Верхняя составляющая фанового стояка оборудуется защитной решеткой, которая препятствует проникновению в конструкцию насекомых и птиц.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
технические свойства материалов, используемых при строительстве;
специфические особенности трубопровода;
глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
рельеф местности;
максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

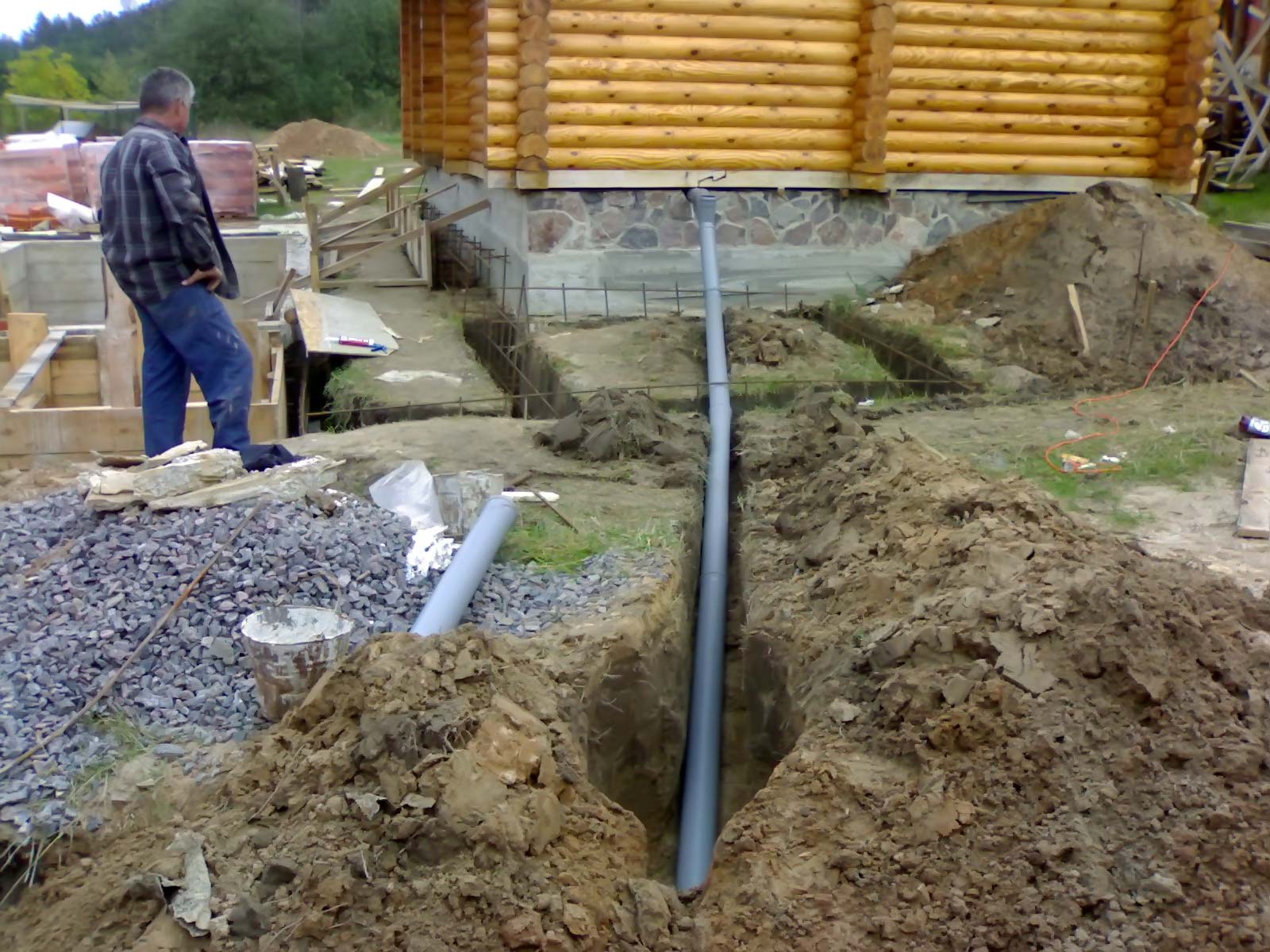

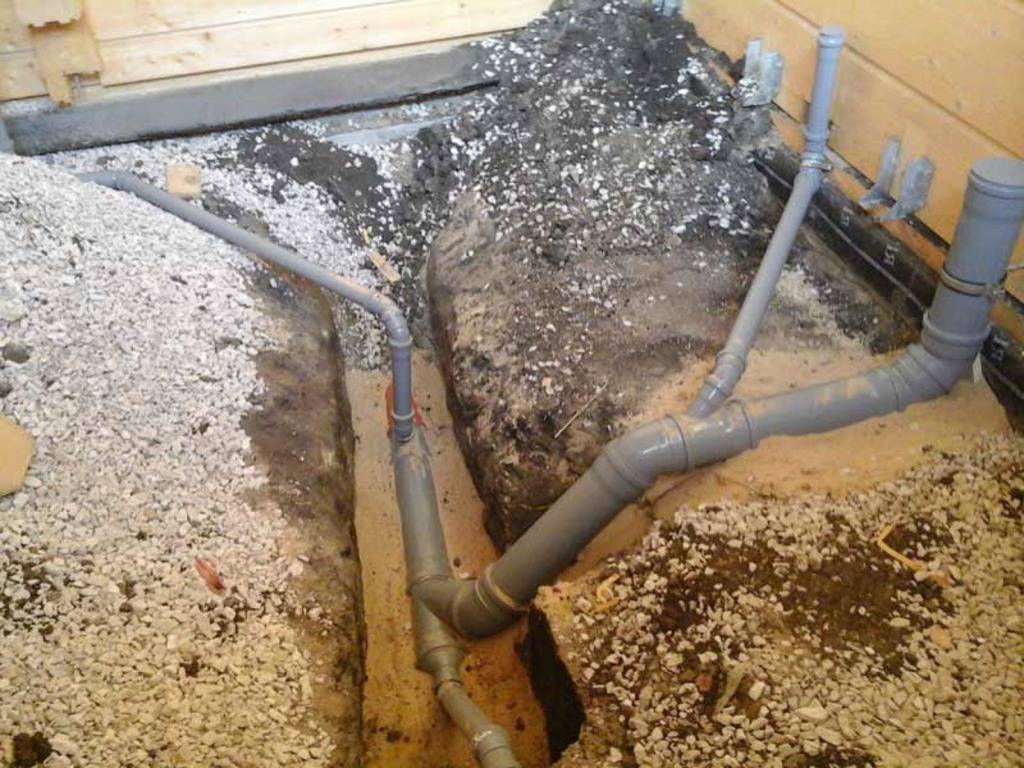

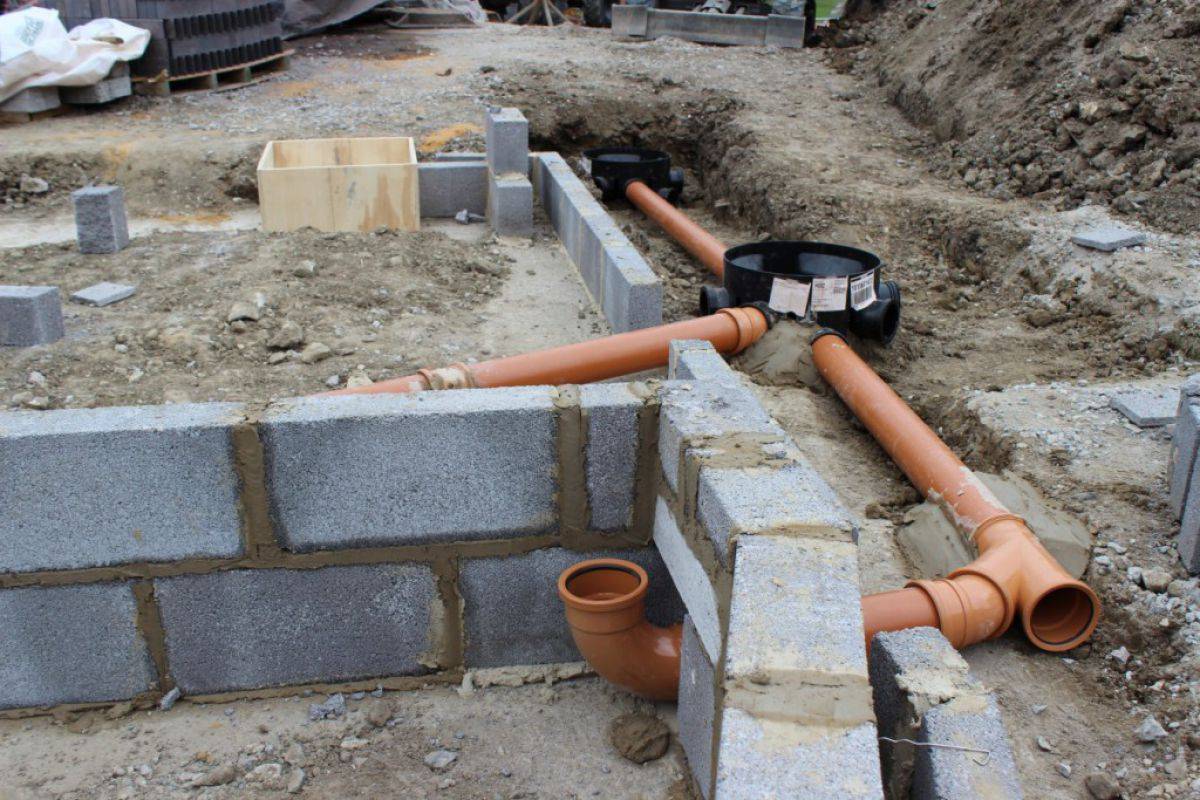

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Установка обратного клапана

Обратный клапан признается специалистами абсолютно необходимым элементом вентилирования автономной канализационный системы частного дома. Его конструкция устанавливается таким образом, чтобы оказаться по отношению к движению газов на встречном пути.

Установка обратного клапана

Обратному клапану отводится несколько ролей:

контроля неверно выполненного уклона трубы;
защиты от движения газовых образований в обратном направлении;
предотвращения попадания в вентиляционную систему посторонних предметов и взвешенных частиц;
предохранения от проникновения насекомых и мелких грызунов, птиц и т.п.

Обратные клапаны выпускаются как для внутренней установки, так и для наружной. Модели обратных клапанов для внутренней установки позволяют очищать внутреннюю поверхность фановой трубы от налета, жировых и маслянистых отложений.

Установку цилиндрического обратного клапана производят в отводящую трубу или через адаптер. Крышка клапана открывается при сливе воды из бачка унитаза, затем она возвращается стальной пружиной в исходное положение, не пропуская обратно фекальные массы. Герметичность соединения обратного клапана с трубами обеспечивается резиновыми кольцами.

Сантехнические устройства оборудованы отводящими трубами с коленом, в котором находится слой воды, выполняющий функции гидрозатвора, предотвращающего проникновение газовых образований во внутреннее пространство дома. Залповый (единовременный) сброс стоков создает разрежение в канализационной системе, угрожая срывом гидрозатворов.

В этом случае газовые образования будут выдавливаться из канализационной системы через сливные отверстия внутрь помещений. Установка фановой трубы позволяет поддерживать давление в системе на постоянном уровне за счет втягивания атмосферного воздуха. А в обычных условиях через вентиляционный канал канализационной системы газовые образования удаляются в атмосферу.

https://youtube.com/watch?v=HkdNv_ydf8w

Вентиляция наружной канализации

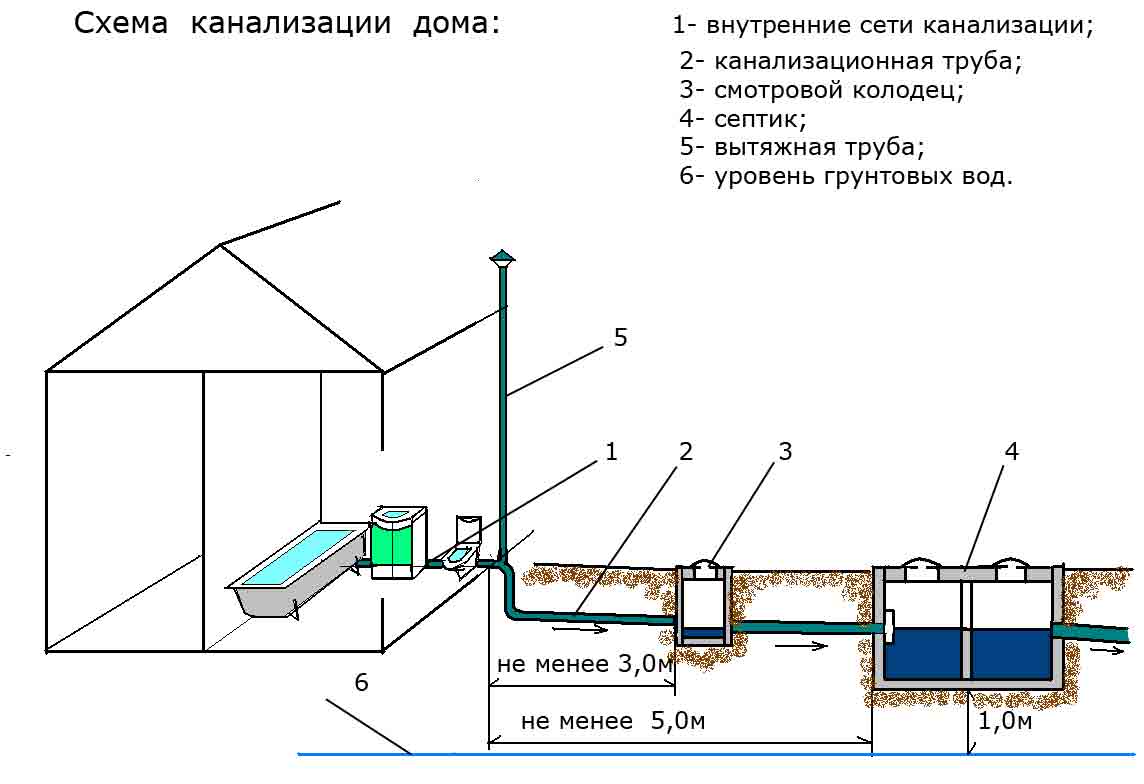

Если вы живете в частном доме, то обычно, кроме внутренней канализации присутствует еще и наружная. Необходимо рассмотреть вопрос организации вентиляции и для этой системы. Для вентиляции септика используется фановая труба. Если ваш участок расположен на глинистой почве, которая плохо впитывает влагу, то создаются целые поля фильтрации. Они представлены трубами, которые укладывают на определенной глубине, чтобы не мешать использовать под посадки верхний слой земли. На концах этих труб устанавливают дополнительные приспособления, которые выходят наружу и обеспечивают вентиляцию.

Возможные элементы автономной системы

Существует несколько типов резервуаров для сбора жидких отходов: абсорбирующие, т.е. с земляным дном, герметичные ямы и септики.

Поглощающие

Наиболее распространенными являются те, которые имеют как можно более простую конструкцию – земляные ямы, или фактически бездонные ямы. Эти баки дешевле, но это худший из возможных вариантов. В землю выкапывается мини-яма, которая затем постепенно заполняется сточными водами. Это позволяет опасным жидким компонентам беспрепятственно проникать в почву, загрязняя ее, и этот “радиус огня” может быть достаточно широким. Твердые частицы постепенно опускаются на дно, где они уплотняются в тяжелую массу. Как только карьер заполняется сточными водами, он засыпается обратно и готовятся новые природные резервуары.

Герметичные

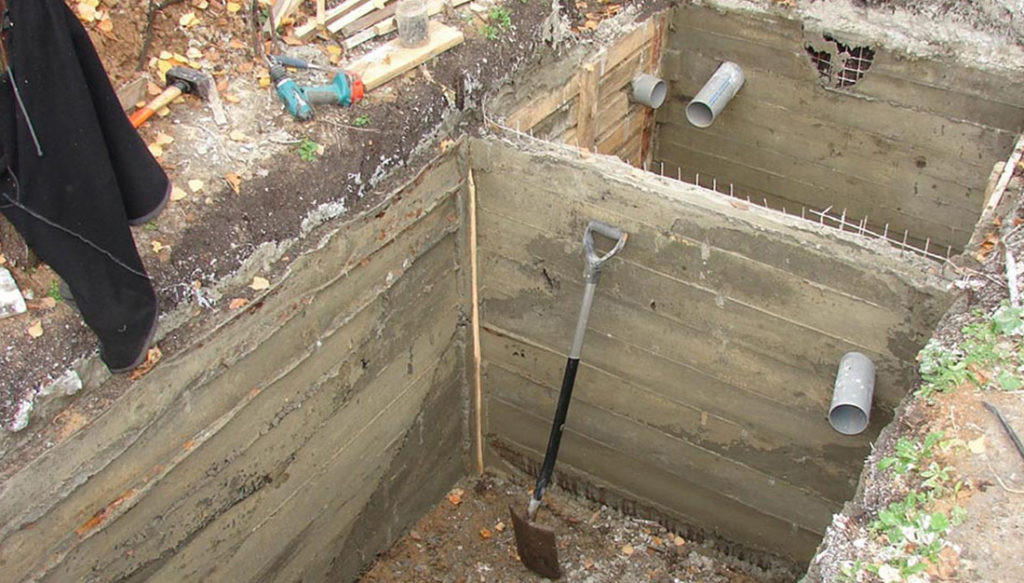

Этот вариант гораздо лучше подходит для окружающей среды. После выемки грунта в него помещается бетонный или металлический (“облегченный вариант” – из пластика) контейнер, который полностью предотвращает возможную утечку вредных веществ непосредственно в землю. Возражений против этих конструкций нет: они надежны и гигиеничны. Однако многих не устраивает то, что для обустройства такого экологического септика необходимо специализированное оборудование. Еще один “минус” – регулярная уборка ям с помощью машины для навозной жижи.

Септики

Они идеальны. Это пластиковый, абсолютно герметичный контейнер. Его преимуществом перед септиком является частичная дезинфекция, очистка сточных вод. В жидкое вещество добавляются бактерии, которые ускоряют разложение твердых веществ. В результате вода очищается на 50-60%. Для дальнейшей очистки жидкости используются фильтры. Эти конструкции, состоящие из 2-3 контейнеров, часто изготавливаются сами по себе: например, из бетонных дисков или кирпичей.

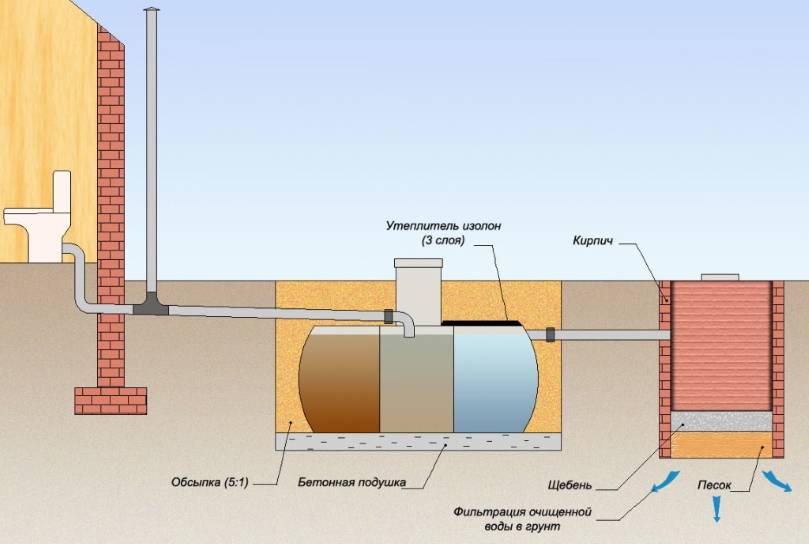

Любой тип септиков требует наличия системы вентиляции. Промышленные септики могут быть оснащены им. При строительстве системы вентиляции учитываются материалы резервуаров, характеристики конструкции, ее расположение на площадке и глубина залегания.

Особенности установки стояка

Монтаж фанового стояка не подразумевает под собой никаких сверхсложных манипуляций – по сути нужно удлинить центральный стояк выше уровня крыши. Как правило, труба проводится через канал вентиляции или реже – через стену. Однако несмотря на сравнительную простоту установки, есть определенные правила, которых рекомендуется придерживаться, чтобы после завершения всех работ готовая фановая вентиляция не только эффективно функционировала, но и не доставляла хлопот в обслуживании.

Основные тонкости монтажа фанового стояка:

В идеале труба должна проходить на крышу в строго вертикальном положении – через все межэтажные перекрытия. Но если это невозможно реализовать, части стояка разрешается соединять под углами 45, 90 и 135 градусов. Стыковки фанов должны осуществляться посредством переходников. Чтобы менять угол направления стояка, лучше всего использовать специальный отвод с соответствующим градусом разворота.
Фановый стояк желательно делать или из пластиковых, или из чугунных труб. Если возникла необходимость комбинирования материалов, фиксировать стыковки нужно резиновыми переходниками.

Важно! Все стыки труб и на поворотах, и при обычных соединениях нужно обязательно обрабатывать герметиком

Горизонтальные трубы стояка следует укладывать с уклоном не меньше 0,02-0,03% в сторону по направлению движения испарений.
Перед последним прямым отрезком фанового стояка нужно установить ревизионный люк.
В местах прохождения труб через этажное перекрытие следует монтировать гильзы, которые не дадут стоякам напрямую соприкасаться с потолком.

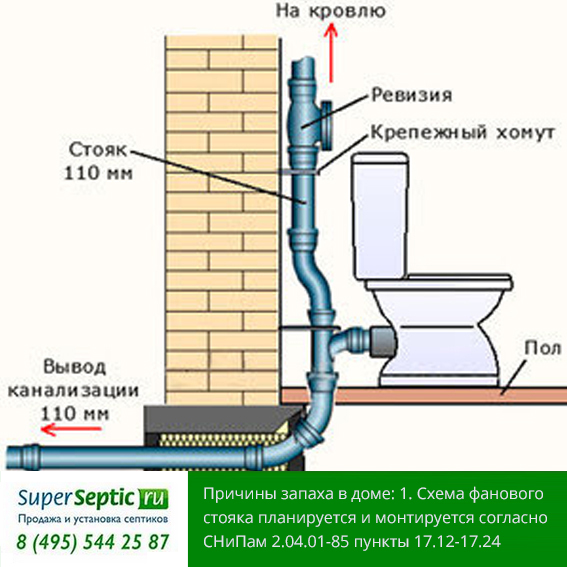

Схема установки фановой трубы

Ошибки обустройства стояка

Специалисты на базе своего практического опыта вывели массу правил, рекомендаций и полезных советов, но даже они не уберегают некоторых начинающих мастеров от ошибок, за которые в конечном счет приходится платить собственным же комфортом. К вашему вниманию наиболее распространенные оплошности, которые ни в коем случае нельзя повторять.

Первая ошибка – обрезка фанового стояка прямо в чердачном помещении. Причина такого явления – банальная лень: владельцам дома попросту не хочется возиться с трубами на крыше. Результат ошибки – на чердаке то и дело будут скапливаться зловония, которые рано или поздно проникнут в сам дом.
Вторая ошибка – установка стояка на внешней стене. Этого нельзя делать по той причине, что серьезно увеличивается риск появления конденсата.
Третья ошибка – монтаж флюгарки для увеличения тяги. Такая самодеятельность не только не оправдает себя в вопросе эффективности, но еще и выльется в ухудшение оттоков канализационных газов.

Типичные ошибки при монтаже фанового стояка

Как видите, фановый стояк играет очень важную роль в системе канализации частного дома, поэтому отказываться от него крайне не рекомендуется. Не хотите, чтобы ваше жилище «благоухало» стоками и отходами? Тогда внимательно проштудируйте теорию и, перейдя к делу, не пренебрегайте вышеизложенными нормами и правилами проектирования и установки фановой трубы.

Назначение фанового стояка канализации

Неотъемлемым элементом внутренней системы водоотведения, соединяющим систему отведения стоков с атмосферой, является фановый стояк. Основная функция элемента – это выравнивание давления внутри системы и сохранение гидрозатворов у предметов сантехники.

Если фанового стояка нет, то в момент сброса большого объема стоков (например, при использовании смыва в унитазе) в гидрозатворах сантехнических приборов, установленных по соседству, может их сорвать.

После этого в ванной или на кухне появятся малоприятные запахи, идущие из канализационной системы. Таким образом, это своеобразная вентиляции для канализации, она выполняет сразу две функции:

выведение вредных для здоровья канализационных газов в атмосферу;
поддержание нормального атмосферного давления внутри трубопровода, предупреждение возникновения разряжения и снятия гидрозатворов.

Монтаж фановой трубы и вывод на крышу

Вышеприведенная информация определяет то, что фановая труба может понадобиться довольно часто. Провести ее монтаж можно своими руками при наличии подручного материала.

Рекомендации по проведению монтажных работ выглядят следующим образом:

Для начала следует разобраться с существующей канализационной системой. Первым делом следует провести замену старых труб, которые лучшего всего заменить на пластиковые. Чугунные изделия со временем становятся все менее популярными, так как они не практичны в применении, поверхность имеет высокую шероховатость, что становится причиной образования сильных засоров. Провести демонтажные работы можно довольно быстро и просто: отсоединяется трубопровод от стояка, после чего проводится разборка поэтапно. Со старыми чугунными трубами могут возникнуть существенные проблемы. Рекомендуется проводить установку фановых труб с нижней точки жесткости. Как правило, она расположена в магистральном стояке. Если работы проводятся в загородном доме, то монтаж рекомендуется начинать с места начала фундамента. Работа представлена созданием отверстий в несущих конструкциях, после чего устанавливается труба и временно закрепляется хомутами. После установки всей сантехники к источнику стоков, к примеру, унитазу подводят фановый отвод. Если возникают сложности при создании гибкой фановой канализации трубы, когда патрубки не входят друг в друга, можно использовать мыло или силикон. Этими веществами проводится смазывание уплотнительных колец. Не стоит прикладывать большую нагрузку, так как трубы из ПВХ и уплотнительные кольца могут повредиться. При установке фановой трубы рекомендуется использовать исключительно металлические хомуты. Подобный тип крепления наиболее надежный. Шпильки на стандартном хомуте, который изготавливается из металла, имеет винтовую структуру. Этот момент позволяет точно регулировать особенности соединения. Монтажные работы должны предусматривать и изоляцию конструкции

Особое внимание уделяется зоне соприкосновения трубы с другими элементами сооружения. Конечно, ПВХ не реагирует на воздействие окружающей среды, но все же о защите элементов канализации следует позаботиться. Несмотря на большое количество преимуществ труб из ПВХ, есть и существенный недостаток, который заключается в плохих изоляционных качествах

Из-за небольшой толщины стенок звук падающих сточных вод может распространяться по помещению. Избежать эту проблему можно путем изоляции пеной отводов стоков или паров. Также можно использовать минеральную вату в виде рулонов

Несмотря на большое количество преимуществ труб из ПВХ, есть и существенный недостаток, который заключается в плохих изоляционных качествах. Из-за небольшой толщины стенок звук падающих сточных вод может распространяться по помещению. Избежать эту проблему можно путем изоляции пеной отводов стоков или паров. Также можно использовать минеральную вату в виде рулонов.

В случае необходимости выполнения работы по ремонту уделим внимание нижеприведенным моментам:

Как ранее было отмечено, фановая труба должна быть диаметром, равным диаметру стояка или иметь больший.
Окончание выхода нельзя загибать или сужать. Однако можно устанавливать специальные колпаки, которые исключат вероятность попадания дождевой воды и снега в систему.
Рекомендуется прокладывать большую часть трубы в теплом помещении, и лишь только окончания в холодной зоне. Для того чтобы создать дополнительную тягу создается нужный перепад давления за счет резкой мены температуры. В любом случае часть трубы будет расположена в холодной части помещения.
Количество стояков в доме определяет и количество фановых труб. Поэтому при проектировании автономной системы канализации следует избегать существенно увеличения количества стояков в помещении.

На этапе проектирования следует уделять довольно много внимания фановым трубам и местам их расположения. Зачастую дизайн дома связан с тем, сколько будет выходов, так как они будут расположены на крыше или мансардном этаже.

В заключение отметим, что при проведении работы по установке фанового стояка следует выполнить замену элементов уже существующей системы. Это связано с частичным выполнением монтажных работ.
