Что такое эжектор для насосной станции и зачем он нужен

Принцип действия

Эжектор конструктивно очень простое устройство. В его составе можно выделить следующие основные компоненты:

• сопло;
• всасывающая камера;
• смеситель;
• диффузор.

Сопло представляет собой патрубок, конец которого имеет сужение. Жидкость, истекающая из сопла, моментально ускоряется, вырываясь из него на огромной скорости. Согласно закону Бернулли поток жидкости с большими скоростями оказывает меньшее давление на окружающую среду. Струя воды из сопла попадает в смеситель, где создает значительное разряжение по своим границам.

Под действием этого разряжения в смеситель начинает поступать вода из всасывающей камеры. Далее объединенный поток жидкости через диффузор поступает дальше по трубам.

Фактически в эжекторе происходит передача кинетической энергии от среды с большей скоростью к среде с меньшей скоростью. Как это можно использовать в сочетании с насосом?

https://youtube.com/watch?v=x4zICtMBRFY

Эжектор включается в состав трубопровода, идущего от скважины к насосу. Часть воды, которую поднимает на поверхность, возвращается обратно в скважину к эжектору, образуя линию рециркуляции. Вырываясь с огромной скоростью из сопла, она уводит за собой новую порцию воды из скважины, обеспечивая дополнительное разряжение в трубопроводе. Насос в результате тратит меньше энергии для подъема жидкости с большой глубины.

С помощью вентиля, установленного на линии рециркуляции, можно регулировать объем воды, поступающий обратно в систему забора воды, и тем самым настраивать эффективность всей системы.

Избыток жидкости, незадействованный в работе рециркуляции, подается от насоса к потребителю, определяя продуктивность всей станции. В результате можно обойтись меньшим по мощности двигателем и не столь массивной насосной частью, которая прослужит дольше и будет потреблять меньше энергии.

Эжектор также облегчает запуск системы, относительно небольшой объем воды способен создать в трубопроводе достаточное разряжение и инициировать первоначальный забор воды, чтобы насос не работал продолжительное время вхолостую.

Виды и типовые разновидности эжекторного насоса

• паровой — вакуумный насосный аппарат, который выкачивает газ из закрытого помещения и поддерживает разрежение. Такое устройство используют в технических приспособлениях, обеспечивающих водоснабжение потребителей;
• пароструйный — воздушный эжектор, который использует паровую энергию струи при выкачивании воды, паров или газа из закрытого помещения. Это устройство использовали на речных и морских судах при выкачивании воды.

Эжекционный насос считается устройством, которое увеличивает напор воды в трубе. В этом случае происходит эжекция — использование энергии быстрого потока воды, который течёт по специальному ответвлению.

Настройка такого оборудования происходит таким образом:

1. сначала трубу, по которой течёт вода, соединяют с левым камерным патрубком смесителя, имеющей Т-образный вид;
2. затем, к камерному патрубку, расположенному снизу, присоединяют трубку, по которой происходит движение высокоскоростного потока. В этом случае трубка и патрубок должны быть тоньше трубы, по которой течёт вода;
3. далее, правый патрубок используют в качестве диффузора, в котором происходит смешение 2 потоков воды — подающего жидкость и скоростного.

После смешения обоих потоков в камере образуется разрежение, которое ускоряет движение воды в левой трубе, подающей воду.

Эффективная работа станции зависит от всех элементов конструкции, но транспортировка воды полностью зависит от эжектора

Такая камера по сути тоже считается эжекторным насосом. Её устанавливают или в 1-м корпусе насосной станции, или отдельно.

В итоге такая установка расширяет ассортимент эжекционных насосов и делит их на встроенные и внешние.

При этом энергетическая эффективность насосной станции зависит от того, какой эжектор на ней установлен.

Если она оснащена выносным, а не встроенным эжекторным насосом, то её КПД равен 30%. В таком случае на станции устанавливают вакуумный эжектор.

В то же время встроенная насосная станция производит много шума, а внешний эжектор работает тихо.

Все преимущества и недостатки напрямую влияют на выбор места установки эжектора.

Внешние эжекторные насосные станции устанавливают на скважине, расположенной на большой глубине. Их подключают к мотору с большой мощностью, который установлен внутри помещения.

Внутренние насосные станции подключают к менее мощным моторам, которые установлены снаружи дома – где имеется неглубокий колодец (скважина).

Как подключить насос с установленным внешним эжектором

Установленной насосной станции с подключенным к ней эжектором требуется намного меньше энергии, чтобы доставить жидкость на поверхность и потом транспортировать ее по системе. Благодаря этому повышается уровень эффективности применения гидрооборудования.

Также заметно увеличивается глубина использования источника. Еще одно несомненное преимущество – это защита от работы оборудования на холостом ходу.

Обязательно должен устанавливаться кран. Он должен находиться на рециркуляционной трубе. Этот кран помогает управлять насосным оборудованием и регулировать поток перекачиваемой жидкости.

Устройство и принцип действия установки

Эжектор – устройство, предающее энергию двигающейся с большой скоростью среды другой, менее подвижной. В сужающемся сечении аппарата возникает зона пониженного давления одной из сред, провоцируя подсос второй среды в ее поток.

Что дает возможность ей передвигаться и удаляться от точки всасывания, используя для движения энергию первой среды.

Внутреннее устройство эжектора. Это оборудование используется для обеспечения добавочных метров подъема воды и страхования насоса или станции от нежелательного сухого хода в случае внезапного понижения уровня скважины

Установки с внутренним эжектором предназначаются для перекачки воды из неглубоких, не более 8 м, скважин, накопительных резервуаров, колодцев или водоемов. Отличительная черта устройства – способность «самовсасывания», позволяющая захватывать воду, находящуюся ниже уровня входного патрубка. Поэтому для корректной работы аппарата требуется предварительная заливка его водой. Рабочее колесо устройства нагнетает жидкость, отправляет к входу в эжектор, создавая тем самым эжектирующую струю.

Она, продвигаясь по сужающейся трубке, разгоняется. Соответственно, давление внутри струи уменьшается. Таким образом, и давление внутри камеры всасывания так же существенно уменьшается. Если подключить к входному патрубку трубу и опустить ее в воду, она начнет с силой всасываться в устройство. Далее жидкость отправляется в камеру всасывания, замедляется и направляется по диффузору к выходу, постепенно увеличивая свой напор.

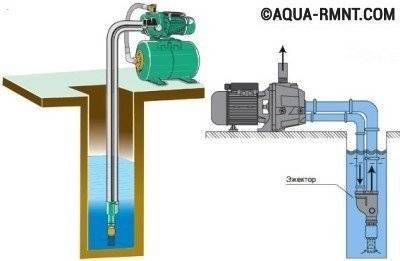

Насосная станция с выносным (слева) и внутренним (справа) эжектором. Оборудование с выносным эжектором может быть установлено на приличном расстоянии от колодца или скважины

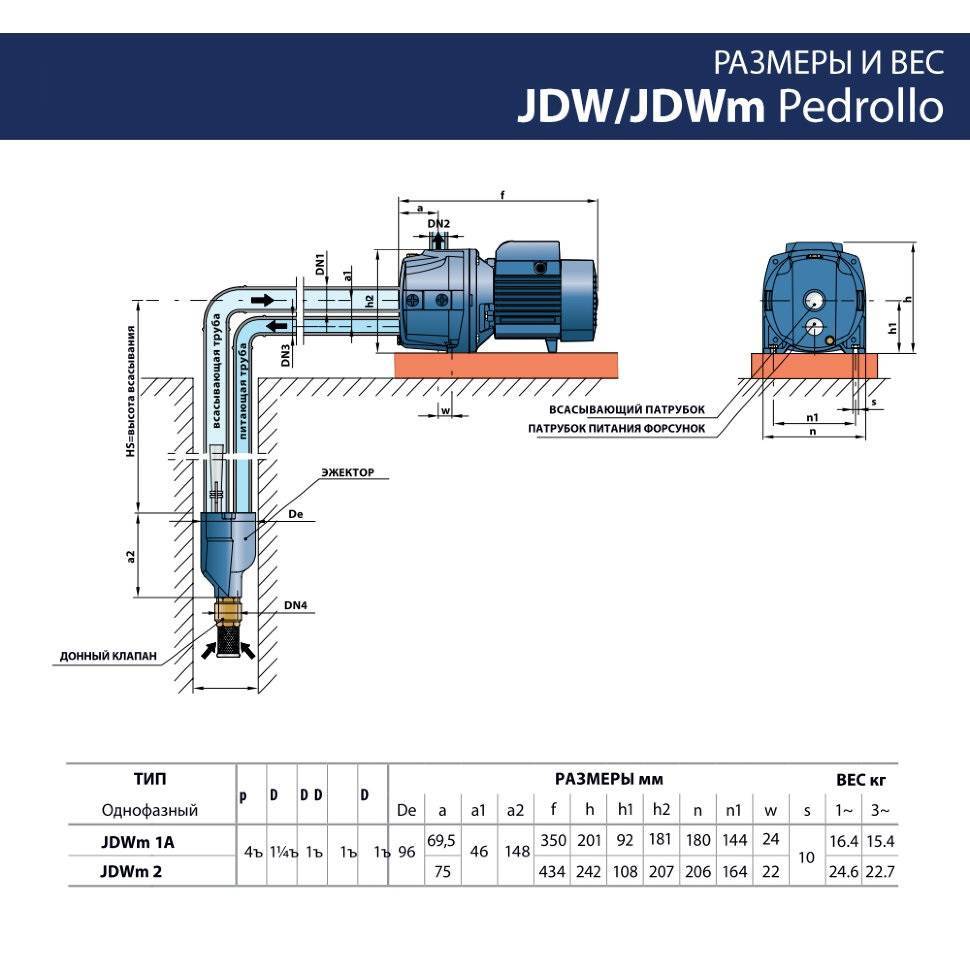

Еще одна разновидность поверхностных установок – насосная станция с выносным эжектором. Их отличает наличие внешнего эжектора, погружающегося в источник водоснабжения. Устройство и сфера применения установок в целом такая же, как и у аналогов с внутренним эжектором. Существенное отличие – возможность использования устройства на глубинах более 10 м. Кроме того такие насосы чрезвычайно требовательны к условиям монтажа внешнего эжектора. Трубы, соединяющие его с насосом, должны быть установлены строго вертикально, иначе входная магистраль может быть завоздушена и потеряет работоспособность.

Наиболее оптимально использовать такое устройство для работы на глубине 15-20 м, хотя некоторые производители указывают как максимальную отметку в 45 м. Понятно, что с увеличением высоты подъема характеристики работы насоса ухудшаются. В целом устройства с выносным эжектором имеют меньший КПД, чем с внутренним.

Он составляет всего лишь 30%. Зато они позволяют избавиться от шума, создающегося аппаратом, и дают возможность размещать установку в нескольких десятках метров от колодца.

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу.

Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса.

Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема – повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины.

Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору.

Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Эжектор для насосных станций

Для чего нужен эжектор?

Для поднятия воды с большой глубины требуется погружной насос или увеличение массы и габаритов оборудования, отчего оно становится малоэффективным и потребляет большое количество электроэнергии
. Чтобы не допустить таких проблем, нужно прибегнуть к помощи дополнительного устройства, которое сможет подтолкнуть воду к поверхности, облегчая ее подъем. Для этого и используется эжектор.

Принцип действия

По конструкции это простое устройство. Он состоит из основных компонентов, которым являются:

• Сопло,
• Смеситель,
• Всасывающая камера,
• Диффузор.

Сопло – это патрубок, сужающийся к концу
. Жидкость, идущая из сопла, быстро ускоряется и вырывается из него на высокой скорости. Бернулли вывел формулу, согласно которой, поток жидкости на большой скорости не оказывает большого давления на окружающую среду. Из сопла вода проходит в смеситель, создавая немалое разряжение по своим границам.

По сути, эжектор работает таким образом, когда кинетическая энергия переходит от среды с большей скоростью к среде с меньшей скоростью. Как происходит его взаимодействие с насосной станцией?

Трубопровод, идущий от скважины к насосу, включает в свой состав эжектор. Вода, которая поднимается на поверхность, идет обратно в скважину к эжектору, при этом образуется линия рециркуляции
. Она с огромной скоростью выталкивается из сопла, забирая с собой новую порцию жидкости из скважины, чем обеспечивается дополнительное разряжение в трубопроводе. В результате насос для обеспечения подъема жидкости с большой глубины тратит меньше энергии.

На линии рециркуляции установлен вентиль, который помогает регулировать объем жидкости, поступающий обратно в систему ее забора, чем настраивается эффективность всей системы.

Избыток воды, который остался незадействованным в рециркуляции, доставляется к потребителю, этим определяется продуктивность всей станции. Поэтому можно использовать двигатель с меньшими показателями мощности и менее массивной насосной частью, тем самым можно проследить ее увеличение срока службы, а также уменьшение потребления энергии.

Благодаря эжектору облегчается запуск системы
. Небольшой объем жидкости создает в трубопроводе разряжение и инициирует первоначальный ее забор для предотвращения продолжительной работы насоса вхолостую.

Оборудование насосной станции эжектором происходит двумя способами. Он является внутренним, когда ее конструкция подразумевает его присутствие. Второй метод основывается на отдельном внешнем узле. Насосная станция с тем или другим способом компоновки выбирается с учетом предъявляемых требований.

Встроенный эжектор

Данный тип позволяет осуществить взятие воды для рециркуляции и создать напор в эжекторе посредством самого насоса. Такая конструкция выглядит не столь массивной.

Насос со встроенным эжектором почти нечувствителен к добавкам из песка и ила. Фильтрация воды необязательна.

Данное оборудование нужно для обеспечения черпания воды с глубины до 8 метров
. Оно создает достаточный напор воды для полива большого хозяйства. Среди недостатков встроенного в насосную станцию эжектора можно назвать повышенный уровень шума при работе. Поэтому его лучше устанавливать в отдельном подсобном помещении.

Для того чтобы обеспечить систему рециркуляции должным образом выбирают электромотор с высокой мощностью. Это подходит для ситуаций со скважиной, глубина которой до 10 метров. Если глубина больше, тогда насосные станции с эжектором не имеют альтернатив за исключением погружного устройства. Но для того чтобы настроить его работу, нужно обустроить скважину с большим диаметром.

Если устройство насосной станции не включает эжектор, тогда нужен дополнительный бак
для поступления туда воды. В нем возникает требуемый напор и дополнительное разряжение для снятия некоторой нагрузки насоса. Эжектор соединяется с погружаемой частью трубопровода. Чтобы он начал работать прокладывают две трубы в скважину, отчего возникают некоторые требования к допустимому диаметру.

Насосные станции с выносным эжектором снижают КПД системы до 30-35%, но зато позволяют извлекать воду из глубоких источников до 50 метров. Плюсом является и приглушенный уровень шума работающей насосной станции. Благодаря этому ее можно устанавливать непосредственно в доме. Без снижения эффективной работы расстояние от скважины может быть до 20-40 метров
. Данные характеристики являются определяющими в выборе насосной станции с внешним прибором. Оборудование находится в одном подготовленном месте дома, благодаря чему становится продолжительным срок его службы, а также осуществление профилактических работ и настройки системы.

Конструкция эжектора (вариант 1)

Самый несложный эжектор возможно собрать на базе штуцера и тройника – эти подробности буду делать функцию трубки Вентури в весьма упрощенном варианте. Фасонные элементы для эжектора смогут использоваться из разного материала (металл, пластик). В этом случае конструкция эжектора собрана из цанговых фитингов и латунного тройника для металлопластиковых труб.

Диаметр фасонных элементов для конструкции эжектора принимается в зависимости от производительности насосной станции и диаметра всасывающего и рециркуляционного трубопровода, диаметр всасывающего трубопровода не может быть меньше 25 мм. В нашей конструкции будет использован тройник диаметром 20 мм с подключением к нему всасывающего трубопровода 26 мм и рециркуляционного 12,5 мм.

1. Тройник ?» мм.
2. Штуцер ?» мм и с отводом 12 мм.
3. Переходник 20?25 мм.
4. Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?16 мм.
5. Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?26 мм.
6. Угол 90? (наружный/внутренний) ?»??».

Трудность в данной конструкции может составить штуцер, его придется мало доработать, в частности обточить шестигранник до конусообразного состояния.

Нижнее основание появившегося конуса должно иметь диаметр на пара миллиметров меньше, чем внешний диаметр резьбы штуцера, кроме этого необходимо укоротить его резьбу, дабы осталось максимум четыре витка. Посредством плашки необходимо прогнать резьбу и нарезать еще пара витков на взятом конусе.

Сейчас возможно собрать эжектор. Для этого штуцер (2) вкручиваем узкой частью вовнутрь тройника (1) так, дабы штуцер заходил на 1–2 мм за верхний край бокового отвода тройника, и дабы оставалось как минимум несколько витков на внутренней резьбе тройника, чтобы возможно было вкрутить отвод (6). В случае если оставшейся свободной резьбы тройника будет не хватать, необходимо будет еще сточить резьбы штуцера, при дефицита длины штуцера на него возможно надеть кусочек трубочки. К отводу (5) через которого будет происходить всасывание воды, необходимо присоединить в обязательном порядке обратный клапан, дабы при запуске системы вода не выливалась из всасывающего и рециркуляционного водопровода, в противном случае система не запустится. Кроме этого необходимо уплотнить все резьбовые соединения посредством любого герметика.

Таковой эжектор не будет иметь большого коэффициента эжекции из-за несовершенства конструкции трубки Вентури, исходя из этого его возможно использовать для подъема воды с глубины не более десяти метров.

Имеется еще вариант, как сделать эжектор, такая конструкция более действенная в виду более идеальной трубки Вентури, она более сложная в изготовлении, но коэффициент эжекции будет выше, чем в прошлой модели.

1. Тройник ? 40 мм.
2. Отвод 90? 1/2″ мм.
3. Сгон 1/2″ мм.
4. Сгон 3/4″ мм.
5. Контргайка 1/2″ мм.
6. Контргайка 3/4″ мм.
7. Заглушка.
8. Обратный клапан.
9. Штуцер 1/2″ мм.
10. Штуцер 3/4″ мм.
11. Сопло 10 мм.
12. Резьбовой сгон 1/2″ мм.

Делается таковой эжектор из металлических фасонных частей. В качестве сопла (11) возможно применять бронзовую трубку, сделать в ней продольные разрезы, сжать, а швы запаять. В заглушках (7) необходимо сделать отверстия подходящего диаметра и нарезать резьбу, дабы вкрутить сгоны (3 и 4) и зафиксировать контргайками. Сопло необходимо будет зафиксировать в сгоне посредством пайки.

Принцип работы

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Чтобы понять, что такое эжектор, и узнать его принцип работы, необходимо изучить назначение основных составляющих прибора. Он состоит из следующих конструктивных частей:

• Патрубок с узким концом, называемый сопло . Вода, протекающая через сопло, приобретает большое ускорение и выходит из этого устройства на большой скорости. Для чего это нужно? Всё дело в том, что поток воды на большой скорости оказывает не такое большое давлению на окружающие плоскости.
• Смесительное устройство . Вода из сопла попадает в это приспособление. Здесь происходит значительное разряжение всего объёма жидкости.
• Всасывающая ёмкость . Под влиянием разряжения в смесителе во всасывающую камеру начинает поступать вода из скважины. После этого смешанный поток жидкости попадает в следующий элемент – диффузор.
• Диффузор . Из этой части конструкции жидкость продвигается дальше по трубопроводу.

По описанным выше деталям эжектора и их назначению можно понять принцип работы данного агрегата. Кратко принцип действия этого прибора можно описать, как передачу кинетической энергии от водной среды с более высокой скоростью водной среде с низкой скоростью.

Эжектор можно установить своими руками. Он монтируется в трубопроводе, проложенном от скважины к насосному приспособлению. Принцип работы агрегата таков, что часть жидкости, поднятая на поверхность, опускается обратно в гидротехническое сооружение к эжектору. Таким образом, формируется линия рециркуляции. В ходе такой работы вода вырывается из сопла с мощной скоростью и уводит за собой часть жидкости из скважины, создавая дополнительное разряжение в трубах. Благодаря такому принципу работы насосное оборудование тратит намного меньше мощности на подъём воды с большой глубины.

Для регулировки объёмов жидкости, возвращающейся обратно в систему, на линии рециркуляции устанавливается специальный вентиль. Благодаря ему можно регулировать эффективность работы всей системы.

Преимущества насосов эжекторного типа:

• нет необходимости в выборе агрегата с мощным двигателем;
• насосная часть не будет такой массивной;
• это обеспечит меньшее потребление электроэнергии и продолжительную работу насосного оборудования;
• благодаря эжектору облегчается запуск всего насосного оборудования, поскольку небольшое количество воды создаёт в трубах достаточное разрежение.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор – устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.

Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

• всасывающая камера;
• смесительный узел;
• диффузор;
• зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная – поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Установка эжектора

Если устройство устанавливается в непосредственной близости к насосу, то получается насосная станция со встроенным эжектором.

Чтобы система работала по принципу насосной станции водоснабжения для частного дома с эжектором выносным, нужно поместить его непосредственно в скважину либо другой источник водоснабжения.

В этом случае для монтажа понадобятся несколько труб:

• труба с установленным фильтром грубой очистки подсоединяется к тройнику сбоку и опускается к самому дну;
• труба, подключающаяся снизу, по которой проходит возникающий скоростной поток воды;
• третья труба, присоединяющаяся к тройнику сверху и выводящаяся в систему водопровода, по которой проходит ускоренный поток воды под большим напором.

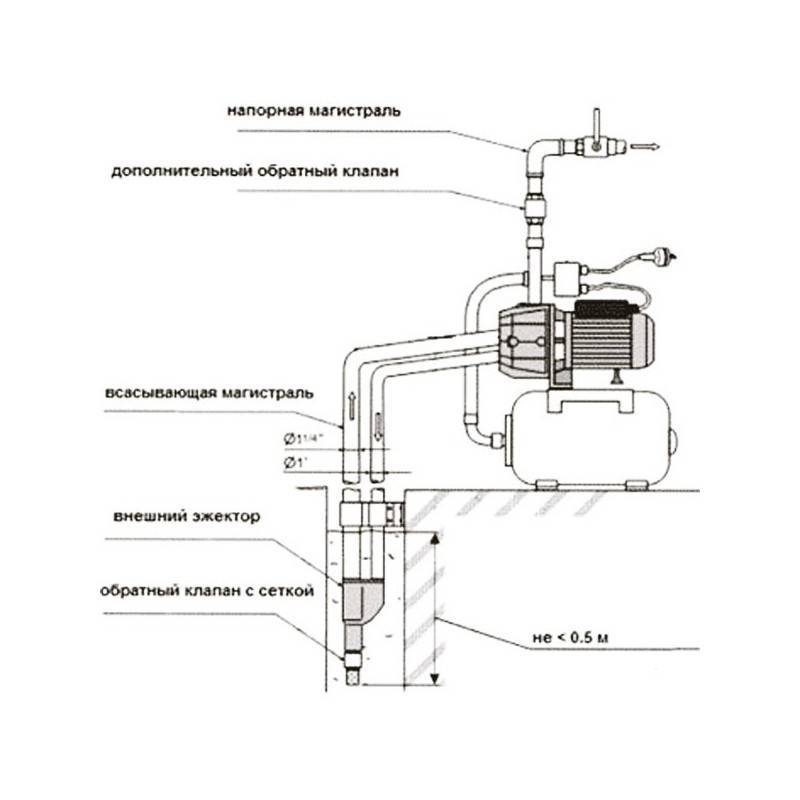

Схема подключения эжектора

Сверху к тройнику ввинчиваем переходник, имеющий наружную резьбу. Он должен находится выше штуцера. Второй край будет служить соединением с трубой, подающей воду на водопровод. Крепиться будет фитингом.

Снизу к тройнику (в который ранее вставлен штуцер) привинчиваем угловой отвод для дальнейшего соединения с трубой рециркуляции. Крепление производится обжимной гайкой.

Сбоку в тройник ввинчиваем уголок для соединения с подающей воду трубой. Трубу крепим цанговым зажимом.

Проверяем качество креплений и гидроизоляции.

Все места соединений герметизируются паклей или герметиком.

К отводу непременно устанавливаем обратный клапан. Он не позволит жидкости вылиться из всасывающего водопровода. Если вода уйдет, система работать не сможет.

Как сделать эжектор самостоятельно

Когда стандартная насосная станция при работе перестала всасывать воду из-за понижения зеркала воды, ее можно опустить, вырыв в земле яму нужной глубины — других способов увеличить глубину всасывания не существует. Изготавливать самодельный эжектор по любым чертежам, приобретать и устанавливать его бессмысленно — деталь невозможно подсоединить к корпусу, в котором имеется одно входное отверстие для напорного трубопровода вместо двух, необходимых для работы эжекторного узла.

Если была приобретена эжекторная насосная станция, а узел был утерян или сломан, можно сделать эжектор своими руками из деталей сантехнической арматуры и фитингов.

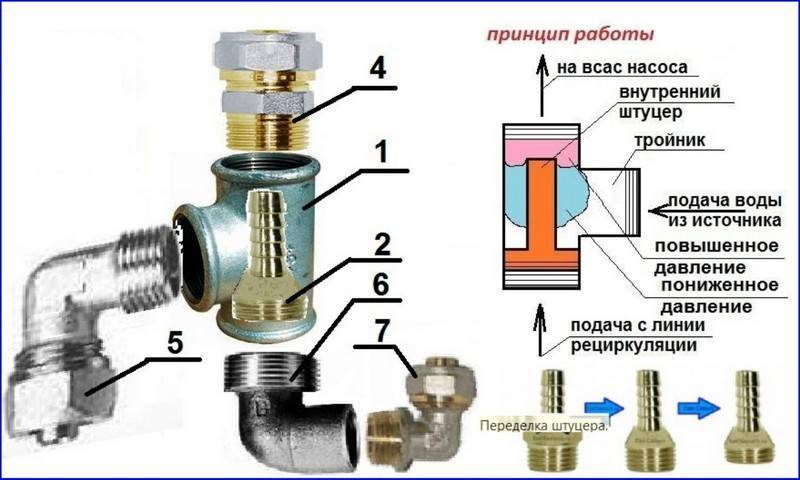

Подобная схема конструкции изображена на рис. 8, ее основными составными частями являются:

• Тройник (1). Деталь служит для подсоединения входных патрубков для двух водных потоков и одновременно является камерой, в которой происходит их смешивание с передачей кинетической энергии транспортируемому. На выходе тройника, вместо диффузора, устанавливают переходную муфту для подсоединения напорного трубопровода.
• Штуцер (2). Деталь заменяет форсунку в стандартной модели и предназначена для ускорения рециркуляционного водного потока. При ее монтаже выбирают длину штуцера таким образом, чтобы выходящий из него поток находился на центральной оси транспортируемого.
• Углы (6, 7). Необходимы для подключения рециркуляционного трубопровода и размещения эжектора в вертикальном положении, угол 7 имеет малый внутренний диаметр в связи с тем, что обратный поток всегда подается в эжектор через трубопровод меньшего сечения, чем напорный.
• Угол (5).Через эту деталь в эжектор поступает вода из источника, гайка на конце предназначена для крепления водяного фильтра.
• Переходник (4). Деталь необходима для подключения напорного трубопровода, поступающего в насосную станцию.

Перед сборкой стачивают шестигранную часть штуцера до конусообразного состояния, укорачивают его до нужной длины или удлиняют обрезком хлорвиниловой трубки. После собирают всю конструкцию, вкручивая вначале штуцер, а затем остальные детали с уплотнением резьбовых соединений льном, сантехнической нитью, ФУМ лентой.

Рис. 8 Самодельный эжектор

Водяные насосные станции для индивидуального водоснабжения со встроенным или выносным эжектором для увеличения глубины всасывания, довольно редко используют в быту из-за очень низкого КПД порядка 15%. Приобретение подобных устройств целесообразно в случаях, когда уровень водного зеркала с большой вероятностью может временно опускаться ниже предельно-допустимой отметки в 9 м ввиду разных обстоятельств — больших объемов водозабора, засухи, частых заиливаний источника с понижением уровня воды.
