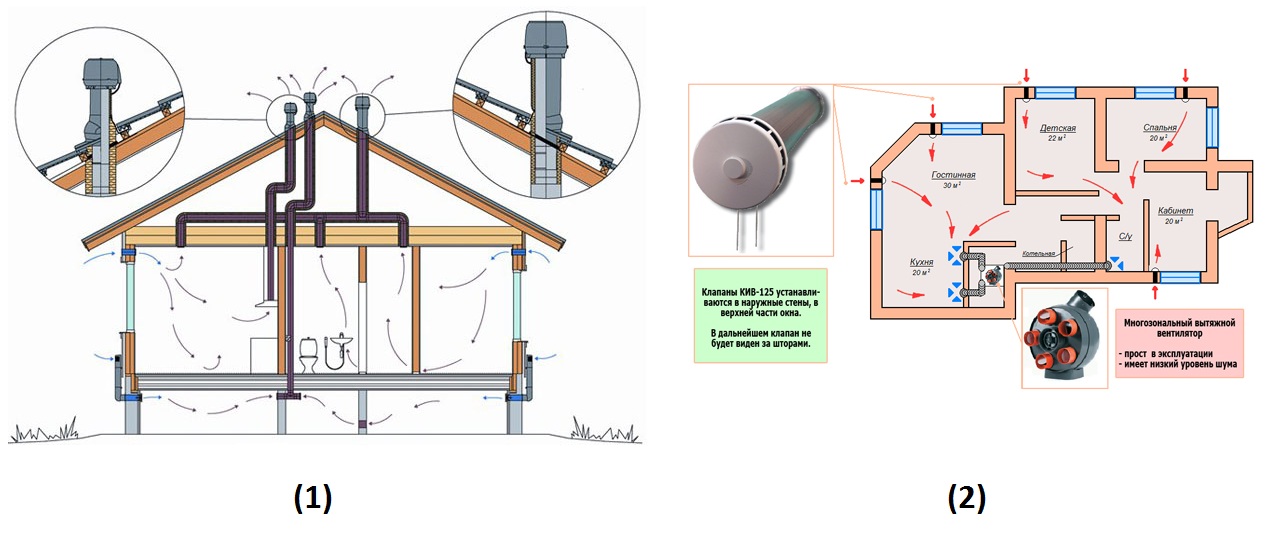

Схема естественной вентиляции частного многоэтажного загородного дома

Расчёт вентиляции в частном доме

Расчёт вентиляции должен производиться профессионалами на этапе проектирования жилых, административных и производственных зданий. При эксплуатации специализированных помещений (вредные цеха, лаборатории), в расчёт необходимо принимать вредные вещества и их ПДК.

При строительстве частного дома расчёты вентиляции упрощаются и их можно выполнить самостоятельно, зная методику. В этой статье мы рассмотрим методику, основанную на приложении “Ж” СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются двумя способами:

1) По нормируемой кратности воздухообмена;

2) По нормируемому удельному расходу приточного воздуха.

При получении результатов по каждому способу расчёта, принимается во внимание наибольшее значение. Теперь ознакомимся более детально с указанными выше способами расчёта. Теперь ознакомимся более детально с указанными выше способами расчёта

Теперь ознакомимся более детально с указанными выше способами расчёта.

2.1 Нормируемая кратность воздухообмена:

Кратность воздухообмена — определяет кол-во раз, которое воздух в помещении успеет полностью обновиться в течение одного часа.

То есть, если кратность воздухообмена равна 1 (ч-1), это значит что за час воздух полностью обновится в указанном помещении, если 0,5 (ч-1) — только половина объёма воздуха в помещении будет заменена свежим.

Кратности воздухообмена для различных помещений представлены в таблице 9.1 СП 54.13330.2011, также эта таблица, но на мой взгляд, в более удобном виде есть в СТО НП «АВОК» 2.1-2008 (Данный стандарт одобрен и рекомендован Госстроем России, и по сути упорядочивает информацию из российских и зарубежных нормативных документов):

Таблица 1 – Нормы минимального воздухообмена в помещениях жилых зданий:

Для того, чтобы рассчитать расход приточного воздуха, используем формулу:

L = V × n   (формула №1)

V – объём помещения, м3;

n – кратность воздухообмена, ч-1;

2.2 Нормируемый удельный расход приточного воздуха

Этот способ расчёта предлагает использовать две формулы:

L = A × k    (формула №2)

A – площадь помещения, м2;

k – нормируемый расход приточного воздуха на 1 м2, м3/(ч⋅м2);

L = N × m    (формула №3)

N – число людей;

m – нормируемый удельный расход приточного воздуха на 1 человека, м3/ч;

Если площадь помещения на одного проживающего меньше 20 м2, то используем формулу №2, если больше — формулу №3.

2.3 Пример расчёта минимального нормируемого воздухообмена

Обозначим несколько принципов, которые будут необходимы в расчётах:

• 1 — Приток воздуха осуществляется через жилые помещения;
• 2 — Удаление воздуха происходит через ванную, туалет, кухню;
• 3 — Соблюдается баланс воздухообмена: приток воздуха равен оттоку.

Пример №1:

Общая площадь квартиры F_общ = 100 м2. Площадь жилых помещений F_жил = 70 м2. Кухня оснащена 4-конфорочной газовой плитой. В квартире постоянно проживает 4 человека.

1) Определение объёма притока:

а) По кратностям:

Используем формулу №1:

L = V × n   (формула №1)

V = S × h = 100 × 3,0 = 300 м3;

n = 0,35 в соответствии с таблицей №1;

L = 300 × 0,35 = 105 м3/ч

Для расчёта используем полный объём помещения, а не только объём жилых зон

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/4 = 25 м2/чел. (> 20 м2/чел), соответственно используем формулу №3:

L = N × m   (формула №3)

N = 4 человека, m = 30 м3/ч·чел. (по таблице 1)

L = 4× 30 = 120 м3/ч

Выбираем наибольшее значение, соответственно минимальный объём приточного воздуха составляет — 120 м3/ч

2) Определение объёма вытяжки:

Вытяжка осуществляется через кухню, ванную и туалет. Параметры для этих помещений определяем по таблице №1:

L_кухни = 90 м3/ч L_ванной = 25 м3/ч L_{туалета} = 25 м3/ч L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч

Мы видим, что объём вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса воздушных масс увеличиваем объём приточного воздуха, и он становится равным: L_{притока} = L_{вытяжки} = 140 м3/ч

Пример №2:

Оставим все данные, как в примере №1, но увеличим число проживающих до 6 человек.

1) Определение объёма притока:

а) Расчёт по кратностям не изменился: L = 105 м3/ч

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/6 = 16,67 м2/чел. (< 20 м2/чел), соответственно используем формулу №2:

L = A × k    (формула №2)

A – площадь жилых помещений, по условию равна 70 м2, k – нормируемый расход приточного воздуха — 3 м3/(ч⋅м2)

L = 70 × 3 = 210 м3/ч

2) Определение объёма вытяжки:

L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч (остался прежним)

Мы видим, что в данном случае объём приточного больше объёма удаляемого воздуха, поэтому для соблюдения баланса увеличиваем объём вытяжки и получаем:

L_{притока} = L_{вытяжки} = 210 м3/ч

Особенности вентиляции в частном доме

Вентиляцию для частного дома можно устраивать тремя разными способами.

Она может быть:

1. Естественной.
2. Вытяжной или принудительной.
3. Смешанной.

• Особенности установки в санузле. Санузлы частных домов, как правило, не имеют окон, вследствие чего, устроить в данных помещениях проветривание с помощью сквозняков, в принципе невозможно. В процессе эксплуатации, в таких комнатах образуется очень высокая влажность, и неприятные запахи. Именно поэтому в данных комнатах необходимо устраивать принудительную вентиляцию.
• Особенности вентиляции на кухне. Кухня является особенным помещениям, где постоянно присутствуют специфические запахи, и повышенная влажность, в результате деятельности по приготовлению пищи. В такой ситуации естественной вытяжки в любом случае не будет хватать.

Поэтому на кухнях устраивают специальные системы, которые могут быть:

1. Купольные. Очень дорогие и мощные вентиляционные системы, рекомендованные к установке на кухнях большой площади.
2. Подвесные. Самые простые устройства, которые можно применять только в небольших помещениях, так- так как они имеют очень небольшую мощность.
3. Встраиваемые. Отличительной особенностью таких конструкций является большая мощность, по сравнению с подвесными. Также их можно встраивать в мебель.

Оптимальная вентиляция для частного дома

Правильный выбор системы вентиляции очень важен. Лучшим решением будет смешанная технология вентилирования. Она включает в себя и естественную и принудительную.

Причём возможны два варианта такого монтажа:

• Приток естественный, а удаление воздуха принудительное. В данном случае приток воздуха производится с помощью специальных клапанов, проветривания окон, а также через всевозможные щели в ограждающих конструкциях. Удаление с помощью механических устройств.
• Приток принудительный, а удаление естественное. В данном случае наоборот. Приток производится с помощью специальных вентиляторов, а удаление через клапаны и щели в окнах и дверях.

Естественная вентиляция

Самый простой способ вентилирования помещения. Воздух проникает внутрь здания через щели в ограждающих конструкциях, или специально устроенные клапаны, никакие механизмы при этом не применяются. Такой способ имеет свои преимущества, и недостатки.

В числе преимуществ можно отметить следующие:

• Самая низкая стоимость, по сравнению с остальными системами.
• Простота конструкции.
• Отсутствие технического обслуживания.
• Нет зависимости от источников электроэнергии.
• При монтаже не требуется специальных строительных навыков. Можно установить самостоятельно.

При всех плюсах данного варианта, он имеет и определённые недостатки:

• Ограниченная площадь обслуживания.
• Большая зависимость от погодных условий.
• Низкая эффективность действия. Если бы данная система работала очень эффективно, то другие вообще были бы не нужны.

Где нужна вытяжная вентиляция?

Для такого способа вытяжки воздуха, в процессе строительства частного дома монтируется специальное оборудование

Такая конструкция выгодно отличается от предыдущей тем, что в зависимости от мощности, может обслуживать помещения любой площади.

В таких конструкциях возможна установка оборудования для придания воздуху определённой влажности, температуры, и его ионизации. Данные вытяжные системы могут управляться дистанционно, при помощи специального пульта.

При всех своих достоинствах, у этой конструкции имеются и недостатки:

• Более дорогое оборудование, и комплектующие элементы к нему.
• Имеется необходимость в периодическом обслуживании, и замене расходных деталей.
• Прямая зависимость от источников электроэнергии
• Сложность установки. Для монтажа данной системы необходимы квалифицированные специалисты.

В частном доме принудительная система необходима только в помещениях, имеющих повышенную влажность, и температуру, таких как кухня, туалет. Также при наличии в доме газовых, или любых других котельных, в этих помещениях необходима именно принудительная система вентиляции.

Рекуператор

Принцип работы вентиляции с рекуператором

Рекуператор – обязательный элемент приточно-вытяжной вентиляционной установки. Бывают двух типов:

• Роторные;
• Пластинчатые.

Основное предназначение рекуператоров:

• Подогрев поступающего в помещение воздуха (в холодное время года);
• Охлаждение поступающего в помещение воздуха (в жаркое время года).

В обоих случаях «выравнивание» температуры заходящего потока происходит за счёт воздействия на него более тёплого (зимой) или более холодного (летом) входящего потока отработанного воздуха. При этом чистый воздух никогда не смешивается с грязным.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

Советы специалистов

Вопросов по сооружению вентиляции в цокольном этаже коттеджа или в других помещениях много. Иногда обыватели, которые пытаются сделать ее своими руками, попадают в положения, связанные с неэффективной работой системы. Поэтому специалисты рекомендуют:

1. Не проводить расчета самостоятельно, если вы в этой области неспециалист. Приведенные выше формулы и соотношения – это всего лишь приблизительная сторона дела. Особенно это касается расчетов принудительной схемы отвода отработанного воздуха. Здесь требуются точные выкладки, потому что по ним придется выбирать вентиляторы или ПВУ.
2. Монтаж вентиляции самим проводить можно. Сегодня производители предлагают готовые разработанные по точным схемам установки, которые собираются, как большой конструктор. Главная задача производителя работ – точно расположить схему в пространстве коттеджа и не забыть о герметизации стыков.
3. В кухнях и санузлах вытяжные вентшахты устанавливаются обязательно.
4. В комнате, где сооружен камин, такую шахту можно не возводить.
5. Все воздуховоды и оборудование, расположенное на улице или в неотапливаемых помещениях, необходимо утеплять.
6. Если в кухне устанавливается электрическая вытяжка, то лучше монтировать отточную с выводом воздуховода на улицу.
7. Калорифер с рекуператором – это увеличение комфорта внутри комнат. Но учтите, такая установка стоит немалых денег, что может отразиться на капитальных вложениях в строительство коттеджа.

Какой вариант лучше

Нельзя сказать, что какая-то схема вентиляции в частном доме лучше или хуже чем другие. Каждый случай следует рассматривать индивидуально. Для умных домов, конечно же, следует монтировать приточно-вытяжные установки с полной комплектацией. Уместны такие системы и в больших двух, трёхэтажных строениях. А для маленьких домиков, рассчитанных на проживание 2-3 человек, вполне хватит ЕВ.

Нельзя снимать со счетов и бесперебойность поставок электричества и его стоимость. После отключения света вентиляция загородного дома с механическим побуждением превращается в груду неработающего оборудования. Для снижения рисков имеет смысл устанавливать автономные генераторы.

Если же основная цель – высокий уровень комфорта и минимизация затрат на содержание, то лучшее решение – естественная вентиляция коттеджа с установкой локальных вытяжных элементов (зонты на кухне и вентиляторы в санузле и ванной) и настенных клапанов.

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

Схемы работы вентиляции

В зависимости от поставленных задач, которые должна выполнять вентиляция, она подразделяется на 4 вида:

• приточная. Для такого рода вентиляции также характерно попадание воздушных масс в дом с улицы через микротрещины и поры в строительных материалах, приточные клапаны, а также во время проветривания. Но интенсивность нагнетания воздуха естественным путем желает лучшего, а в жаркий период приток воздуха может сильно замедлиться либо даже остановиться. Полагаться только на природную вентиляцию – нерационально. По этой причине современный рынок предлагает мощные приточные устройства, обеспечивающие полноценный воздухообмен при экономичном расходе электроэнергии;
• вытяжная, которая осуществляет отток отработанного воздуха по специальным воздуховодам. А инфильтрация чистого воздуха с улицы в помещение совершается через любые микротрещины и щели (природный путь), а также во время проветривания;
• приточно-вытяжная. Для ее установки в противоположных углах помещения монтируют два канала, первый из которых подает чистый воздух с улицы, а второй выводит уже отработанный наружу. Явным преимуществом такой вентиляции является способность изменять температуру воздуха, а также проводить его ионизацию, увлажнение, обеззараживание и фильтрацию;
• воздушная климатическая система – это воздушное отопление, которое может работать круглый год. Технически это выглядит так – к воздухонагревателю подключены воздуховоды, по которым чистый воздух проникает в дом, а отработанный отводится. Все это надежно спрятано от человеческого глаза и не портит интерьер. Визуально воздушное отопление выглядит как вентиляционные решетки, расположенные на полу, стенах или на потолке. Радиаторы, ниши для них, стояки, характерные для привычной нам системы отопления, отсутствуют. Управление очень удобное, оно осуществляется с помощью пультов ДУ.

Воздух может попадать в систему также через грунтовый теплообменник. Воздух, проходя по трубе, расположенной на глубине в 2 метра зимой прогревается теплом земли, а летом тем же способом охлаждается. Как результат – значительная экономия энергоресурсов.

Область применения системы гравитационного вентилирования и схемы

Как правило, естественную вентиляцию применяют в следующих постройках:

1. Коттеджи и дачные домики, а также постройки сезонного проживания.
2. Многоквартирные дома. Вентиляция делается из кухни, ванной и туалета.
3. Нежилые постройки: гаражи, сараи, дачные туалеты, амбары.
4. Рабочие помещения, промышленные и складские постройки.
5. Хозяйственные постройки для домашних животных и птиц.

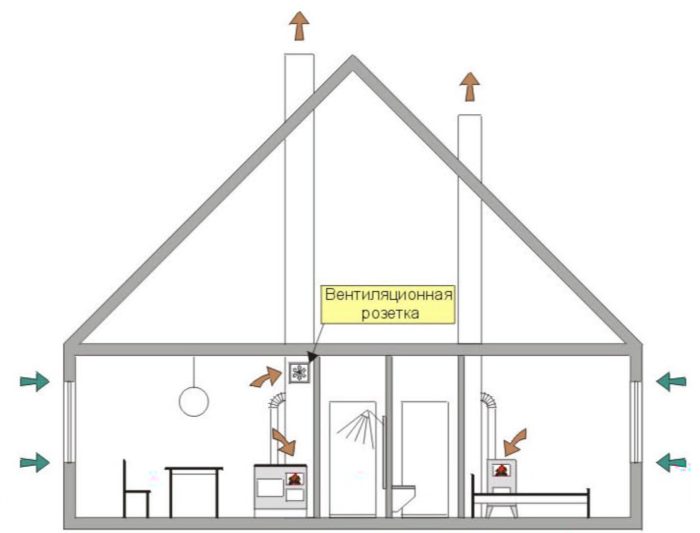

Схема естественной вентиляции в частном доме и квартире выглядит следующим образом: воздушные массы попадают в дом через окна, приточные клапаны или негерметичные ограждающие конструкции. Выведение воздуха происходит по вентканалам, через печной дымоход или вытяжную трубу.

Вентиляция подвала

Для предотвращения появления сырости каждый подвал должен иметь вентиляцию. Обычно для этой цели по периметру цоколя устраивают продухи или окна, периодически открываемые для проветривания. Но лучшим решением является вентиляция через специальные каналы, устраиваемые в дымовентиляционных блоках и выходящие за пределы чердачного перекрытия или крыши. Вытяжная труба начинается под потолком подвала и выходит вместе с остальными трубами над крышей дома. Для улучшения тяги ее желательно проложить рядом с дымовым каналом печи или отопительного котла. Чем больше сечение вытяжного канала, тем лучше; в любом случае оно не должно быть меньше 140 х 140 мм. Летом естественной тяги может оказаться недостаточно, и в вытяжную трубу придется поставить вентилятор.

Приток воздуха обычно обеспечивается за счет не плотностей в ограждающих конструкциях. Можно устроить и специальные каналы с забором воздуха либо с улицы, либо из закрытых помещений (тамбур, веранда). Лучше всего, чтобы приточная труба начиналась на чердаке. Приточный и вытяжной каналы располагают в противоположных сторонах подвала, причем первый из них у пола, а второй у потолка.

Виды, преимущества и недостатки систем естественной вентиляции

Естественную вентиляцию можно условно разделить на канальную и бесканальную, а также организованную и неорганизованную. Устройство бесканальных систем не нуждается в монтаже конструкций, устройств и воздуховодов. Для притока воздуха достаточно открыть окна, а его удаление выполняется через существующие вентканалы. Канальные конструкции делаются с использованием воздуховодов. Они монтируются под потолками или в стенах дома.

Неорганизованные сети вентиляции часто встречаются в старых деревянных домах. Свежий воздух поступает через негерметичные ограждающие конструкции. Удаление воздушных масс происходит через дымоход печной конструкции. Для устройства организованной сети делают вентканалы, устанавливают приточные клапаны.

К преимуществам гравитационных вентиляционных сетей можно отнести следующее:

1. Приемлемая цена монтажа. Все составляющие элементы и их установка достаточно простые и не затратные, особенно в сравнении с принудительной вентиляцией. Вентканалы оборудуются в процессе возведения дома, поэтому не нужно устанавливать дополнительные элементы.
2. Возможность самостоятельного монтажа.
3. Поскольку это энергонезависимые системы, они отличаются экономичностью и простотой обслуживания.
4. Отсутствие вентиляционного оборудования обеспечивает бесшумную работу.

Среди недостатков можно назвать такое:

• Если установить фильтрующие приспособления для очищения подающегося воздуха, то эффективность вентиляции снижается.
• Отрегулировать производительность сети не получится.
• Эффективность вентиляции зависит от погоды и поры года. В ветреную погоду и зимой она максимальная, а летом и в безветренную погоду тяга может вообще отсутствовать.
• Если для притока свежего воздуха открыть окна, то с улицы в помещение попадает пыль, а также слышен уличный шум и запахи.

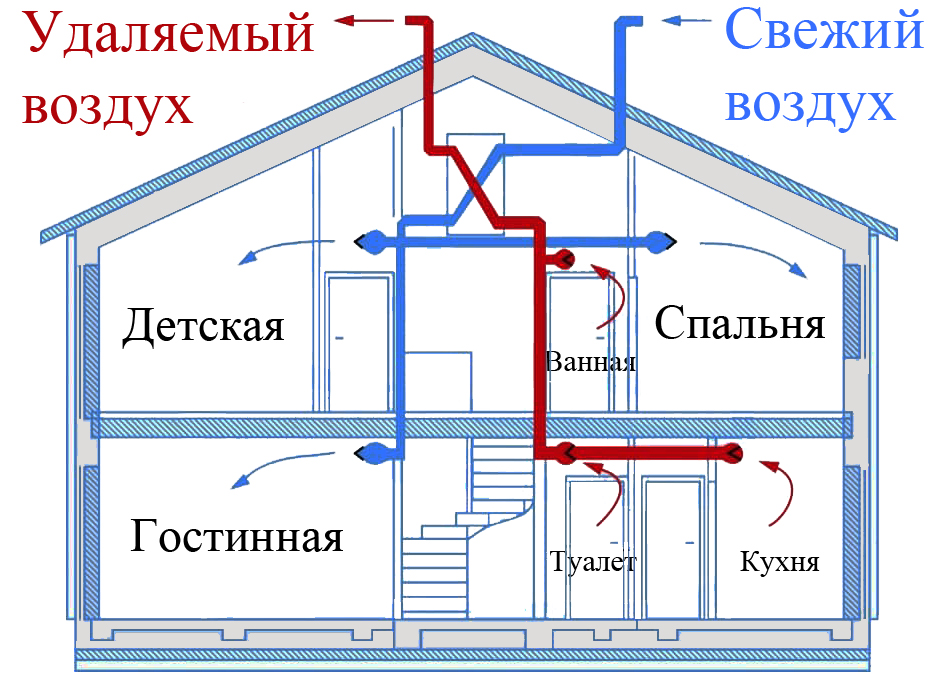

Приточно-вытяжная вентиляция с рекуператором

Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?

Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.

Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды

Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.

По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.

Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему

Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.

В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.

Практические советы

Специалисты советуют учесть следующее при оборудовании вентиляции в доме по каркасной технологии:

• Для установки воздушных каналов в стенах и перекрытиях лучше всего использовать трубы из пластика. Металлические стоят дороже и подвержены коррозии. На металлических трубах может выступать конденсат, а сами они будут мостиками холода.
• У горизонтальных вентиляционных каналов диаметр должен быть минимум 100 мм, а у вертикальных воздуховодов – свыше 120 мм.
• Приточные клапаны должны стоять не только в стенах, но и в оконных рамах.
• Если в здании есть труба от печи или газового котла, рядом рекомендуется устанавливать и вентиляционный выход.

Ниже указаны признаки, позволяющие определить, что вентиляция в помещении не работает должным образом:

• Окна запотевают – на них появляется регулярный конденсат.
• Внутри здания все время не хватает воздуха, он спертый. Приходя в такое помещение, сразу хочется его интенсивно проветрить.
• В местах с повышенной влажностью начинает появляться грибок в углах. При этом естественная вентиляция не решает проблему повышенной влажности.

Благодаря правильному устройству вентиляции в каркасном доме в комнатах постоянно присутствует свежий воздух. Это обеспечивает нормальный микроклимат в здании и позволяет добиться оптимальной влажности воздуха. Продолжение темы в видео.

Схемы вентиляции и функциональные возможности

Для сохранности зданий их оборудуют системой воздухообмена. Тогда не образуется конденсат на стенах, не страшна плесень и грибок. Это создает комфортные условия проживания людей. Вентилированию подлежат, кроме жилых комнат, подсобные помещения для хозяйственно-технических нужд.

Самое простое решение – использование естественной вентиляции. Внутри стен прокладывают каналы для циркуляции воздуха. Его температура и плотность внутри и снаружи разная, что обеспечивает природное движение. Вертикальные трубы начинаются в вентилируемом помещении и выходят над крышей.

Если подобная схема не обеспечивает полноценный воздухообмен, применяют принудительную (механическую) вентиляцию. Обычно без нее не обходятся кухни, ванные комнаты, туалеты, котельные. Для осуществления используют приборы: вытяжки и вентиляторы. Они удаляют не только запахи, но также излишки влаги, предотвращая появление плесени и грибка.

Принудительная вентиляция имеет несколько схем:

1. Приточной обеспечивается поступление воздуха снаружи в помещение, его очистка. Состоит из вентилятора и других элементов. Дополнительное оборудование вроде калорифера обеспечивает необходимую температуру поступаемого потока.
2. Действие вытяжной системы основано на принудительном удалении грязного воздуха. Обычно используются вентиляторы.
3. Самая совершенная – принудительная приточно-вытяжная вентиляция. Она объединяет в себе преимущества всех систем. Одни устройства обеспечивают приток чистого воздуха с улицы, очищая его. Назначение других – удалять загрязненный из помещений.

Приборы работают во взаимодействии, за счет чего достигается высокая эффективность. Используют также комбинированную схему, где приток свежего воздуха осуществляется естественной вентиляцией, а выброс – механическими устройствами.

Особенности устройства вентиляции

Итак, чтобы определиться с конкретным вариантом системы вентиляции для установки в каркасном доме, необходимо определиться с бюджетом, интенсивностью эксплуатации и количеством постоянно проживающих жильцов, рассчитать общий объем воздуха внутри здания.

Преимущество каркасного дома в том, что у него полупустые стены, внутри которых можно сделать множество вентиляционных каналов. Более того, многие изготовители заранее планируют подобные элементы, поэтому собирают дома с уже готовыми отверстиями под проведение соответствующих коммуникаций.

В каркасных домах делают специальные вытяжные каналы, в которые помещают стандартные вытяжные вентиляторы. Обычное месторасположение этих конструкций – кухня и санузел, так как там влажность повышена.
