Виды ендов
Ендова – внутренний угол, образованный двумя сопряженными скатами. Это непонятное иностранное слово имеет более приятный русский заменитель – разжелобок.
Что такое ендова
Строго говоря, сама ендова считается элементом стропильной системы и не имеет никаких разновидностей. Могут, конечно, использоваться различные технологии ее строительства, но от этого назначение и функциональные задачи не изменяются. Классификация по видам носит весьма условный характер и применяется, в большинстве случаев, для характеристики внешнего вида кровельных покрытий в местах ендов. В отдельных случаях монтаж ендовы требует использования дополнительных доборных элементов и специальных материалов.
Таблица. Разновидности ендовы крыши
Вид ендовы | Краткое описание особенностей и эксплуатационных характеристик |
---|---|
Открытая | Самый простой вариант обустройства ендовы, в настоящее время применяется только на хозяйственных пристройках. Стык скатов закрывается металлической планкой, поверх которой монтируется кровельное покрытие. Планка не закрывается, внешний вид крыши ухудшается, виден неровный срез кровельных материалов. Современных застройщиков не удовлетворяет такой вариант кровель. |
Закрытая | В отличие от вышеописанного варианта, здесь срез кровельных материалов прячется специальной так называемой внешней ендовой. Она не выполняет никаких технических задач, кроме декоративных. Это самый распространенный способ оформления ендов. |
Переплетенная | Может применяться только на покрытиях из мягкой битумной черепицы. Открытая функциональная металлическая ендова закрывается гонтами материала, которые оригинально переплетаются. Излишки в дальнейшем аккуратно подрезаются. Ендова очень красиво смотрится и становится настоящим украшением крыши. Сама металлическая планка используется как элемент страховки, основная вода отводится по переплетенной гибкой черепице. |
Надо помнить, что сложное устройство ендов создает трудности во время выявления протечек. Часто их замечают слишком поздно, когда деревянные конструкции стропильной системы получили критические повреждения. Это значит, что к обустройству ендов надо подходить очень внимательно и ответственно, ошибки или отклонения от рекомендованной технологии дорого обходятся.
Ремонт ендовы — сложный и дорогостоящий процесс
Что такое ендова?

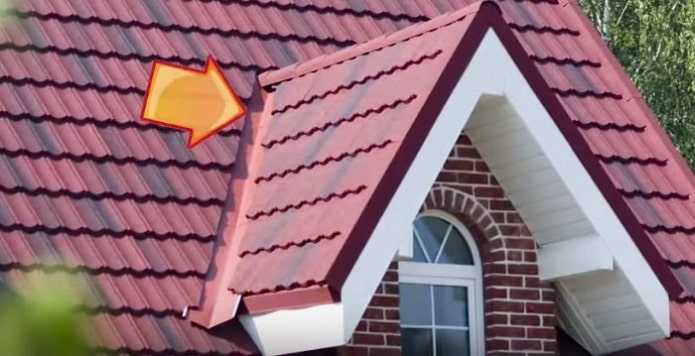

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:
- Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
- Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
- Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.
Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги. Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно

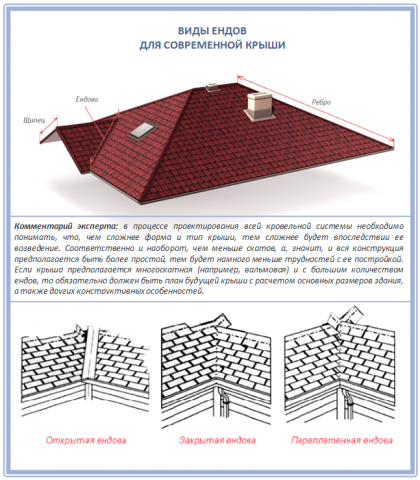

В соответствии с особенностями устройства различают следующие виды ендов:
Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:
Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:
- Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
- Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
- Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.
Особенности монтажа по типу кровли

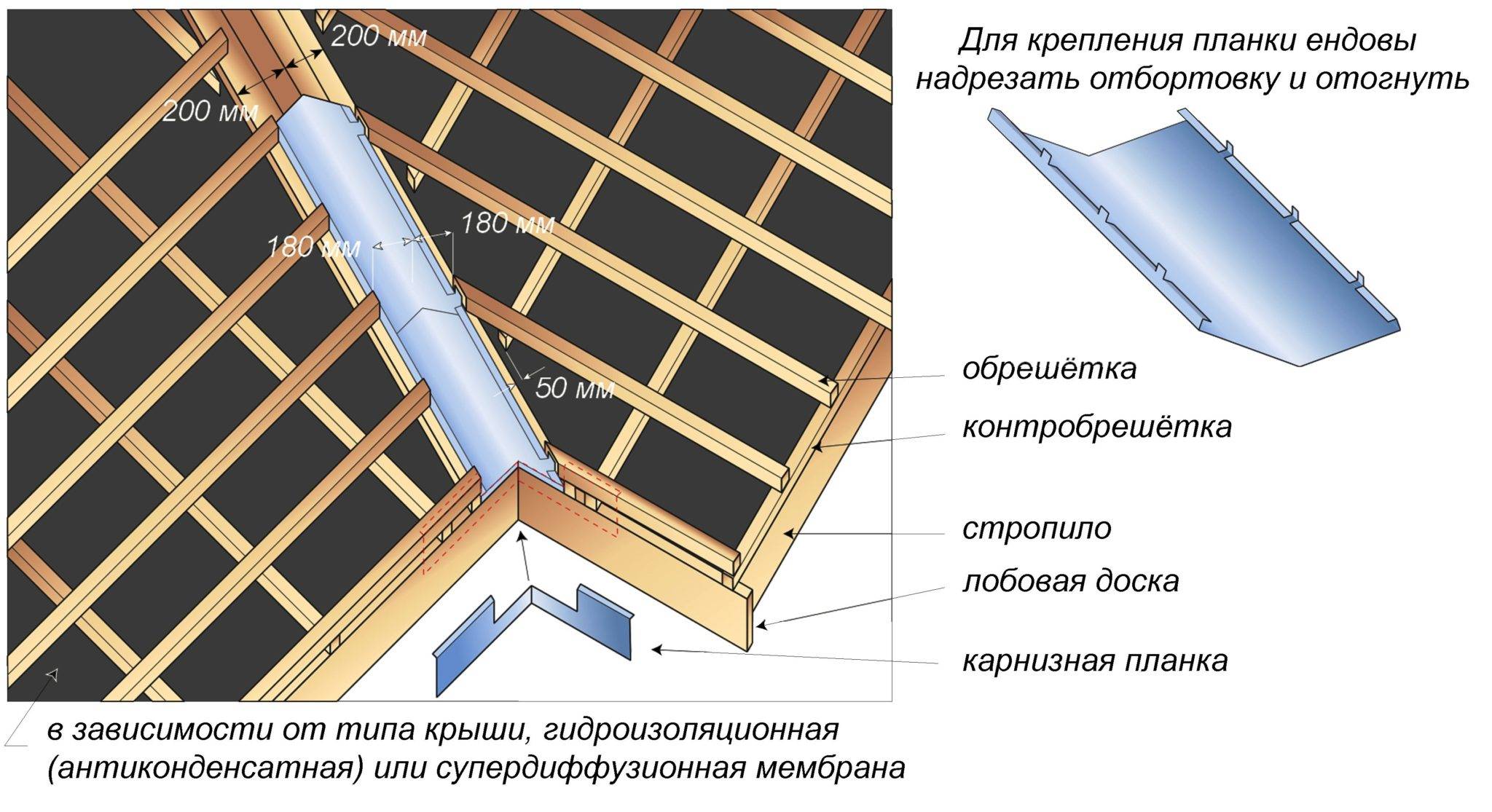

Монтаж ендовы начинается с обрешетки. Усилить ее над внутренним углом, образованным совмещением скатов, надо для увеличения противостояния нагрузкам от снежных сугробов. Обрешетка создается сплошная из обрезной доски. Для защиты ее поверхностей от грибка и влаги выполняется пропитка антисептиком.
Еще до начала монтажа обрешетки важно учесть, по какой схеме сделана стропильная система на участке, где будет расположен желоб. Места переходов плоскостей скатов должны образовывать ровные линии. Причем вся их длина не должна иметь впадин, выступов, искривлений
Соединения бывают двух видов:
Причем вся их длина не должна иметь впадин, выступов, искривлений. Соединения бывают двух видов:
- Встык. Стропила соседних скатов состыкованы под углом торцами. При такой схеме нужны сложные расчеты, чтобы избежать искривлений.
- Внахлест. Стыковка соседних стропил отсутствует. Расположены они вразнобой. Схема считается простой. Увеличивается вероятность получения прямых линий.
Образующаяся линия в месте стыковки скатов называется прогоном. Чтобы он получился ровный, между краями натяните веревку. Она служит ориентиром при креплении планок.
Обустраивается ендова кровли несколькими способами, что зависит от схемы расположения стропил, используемого кровельного покрытия. При этом обрешетка может быть сделана следующих типов:
- Под гибкую кровлю создается обрешетка сплошного типа. Кровельным ковром разжелобки служит гидроизоляция.
- Если двухскатная крыша из шифера, жесткой черепицы или профнастила имеет разжелобку, обрешетку создают из 2-3 досок шириной 100 мм, крепящихся вдоль стыков. Размеры шага деревянных элементов определяются шириной желоба.
- Под металлочерепицу монтируют дополняющие рейки, расположенные между основными досками обрешетки.
- Под ондулин крепят две доски шириной 100 мм, соблюдая между ними расстояние – 150 мм.
Монтаж ендовы требует внимательности, принятия верных решений
Важно соблюдение шага крепежей, точная обрезка кровельного листа. Для надежной герметичности швов пользуются герметиком, уплотнителями
Рекомендации монтажа разжелобок под гибкую кровлю:
- Обрешетку сплошного типа всей крыши укройте подкладочным ковром. Соседние листы стыкуйте внахлест.
- По внутреннему углу раскатайте ковер. Края приклейте мастикой, зафиксируйте гвоздиками через каждые 100 мм. Края ковра около 200 мм должны выступать за границы кровельного материала.
- Желобка длиной больше 10 м укройте несколькими полотнами. Края стыкуйте внахлест до 150 мм с предварительной обработкой мастикой.

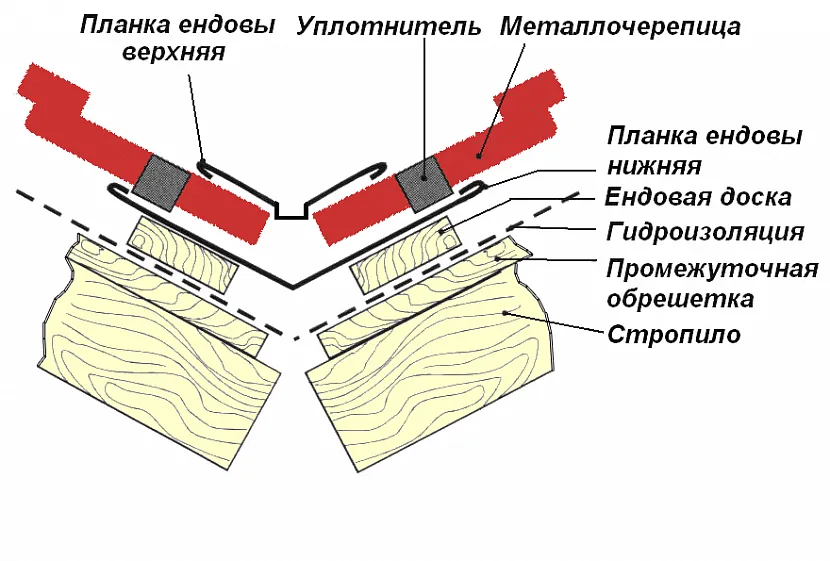

Рекомендации монтажа разжелобок под профнастил и все виды твердой черепицы:
- Обрешетку укройте гидроизоляцией. Полосы зафиксируйте гвоздями шагом 200 мм.
- Уложите нижнюю планку. Убедитесь в перекрытии карнизной доски. Планка ендовы должна быть закреплена саморезами по бокам шагом 300 мм.
- По боковым краям уложите уплотнительные ленты.
- Подрезкой подгоните кровельные листы и уложите так, чтобы кромка не доходила 100 мм до изгиба желоба.
- Уложите верхнюю планку ендовы на кровле из металлочерепицы, керамочерепицы или профнастила. Соблюдайте нахлест соседних элементов минимум 100 мм.
Рекомендации монтажа разжелобок под ондулин:
- Нижнюю подкладку для ендовы из отдельных деталей уложите внахлест 150 мм. Вкрутите саморезы для фиксации верхних углов каждого элемента.
- По краям желоба приклейте уплотнитель.
- Ондулин подрежьте, подогнав под изгиб разжелобка. Уложите листы, прибейте каждую волну максимально дальше от центра желоба.
Рекомендации монтажа разжелобок вокруг мансардных и слуховых окон, дверцы выхода на чердак:
- На участке примыкания крыши к окну или дверце сделайте обрешетку.
- Вымеряйте длину желоба для расчета подкладочного материала. Если он складывается из нескольких кусков, приплюсуйте нахлесты.
- По низу желоба наметьте участок изгиба.
- В противоположную от бортиков сторону отогните предварительно надрезанные части подкладки.
- Приподнимите ендову выше уровня кровельного покрытия настолько, чтобы удалось подложить под нее бруски.
- Сделайте герметизацию краев уплотнительной лентой.
- Подрежьте примыкающий к окну или дверце низ кровельного листа, подсуньте ендову планку.
По функциональности разжелобку можно сравнить с коньком, но она отличается усложненной конструкцией. Если будете соблюдать рекомендации монтажа, все работы сможете выполнить самостоятельно. При неуверенности в своих силах рекомендую обратиться к специалистам.
Резюме
Как видно, ендова является важным элементом конструкции кровли. Без нее невозможно обеспечить правильный узел примыкания. Во время ее сооружения стоит быть особенно внимательным, т. к. она может стать слабым местом всей стропильной системы.
Конструкция крыши играет очень большую роль в создании внешнего облика дома. Фантазия архитекторов подчас просто поражает воображение замысловатыми формами крыш индивидуальных жилых зданий. Множество пересекающихся под разными углами плоскостей из цветного профнастила выглядит необычно и оригинально.
Но сложность кровли имеет и оборотную сторону. Выбирая конструкцию крыши, нужно всегда помнить, что главная ее задача — это защита здания от дождя и снега. При этом любой стык скатов крыши между собой несет потенциальную опасность нарушения герметичности кровельного покрытия и возникновения течи.
Одним из самых ответственных мест в кровлях сложной формы является внутренний угол в месте пересечения двух скатов. Называется этот элемент кровельного покрытия ендовой. Именно ендова для профнастила принимает осадки с плоскостей пересекающихся скатов. Во время дождя по ендове стекает поток воды, собираемый с большой площади, а зимой в ней всегда скапливается снег, увеличивая нагрузку на стропильную систему.
Поэтому нужно знать, как сделать ендову правильно и уделить конструкции этого узла кровельного покрытия особое внимание
Монтаж обрешетки на скатах
После того, как мембраной закрыты оба соседних ската и ендова, на них завершается набивка контробрешетки и начинается монтаж брусков обрешетки. Монтаж нижней обрешетки вдоль карнизного свеса проводится заподлицо с торцами контробрешетки. В ендове нижние обрешетки соседних скатов подпиливаются под углом для точной стыковки друг с другом. Вдоль всего карнизного свеса устанавливается вентиляционная лента для защиты от проникновения птиц. Торцы обрешетки со стороны фронтонного свеса закрываются завернутым кверху лоскутом мембраны, которая фиксируется на брусках степлером. Поверх него набивается лобовая доска.
Рисунок 3 – Закрытие вентиляционного зазора для защиты от проникновения птиц
Если это предусмотрено проектом, то вдоль всего карнизного свеса монтируется водосточная система.
Определение и устройство ендовы
Соединительный узел между смежными плоскостями сложной крыши называется ендовой. От конька она отличается тем, что в точке излома создает отрицательный (внутренний) угол. Среди строителей ендова кровли часто именуется как ендовая, что считается профессиональным сленгом. Конструкция имеет форму желоба. От сложности конфигурации крыши и ряда других факторов зависит количество образуемых желобков.
Важно! Основное предназначение ендовой – отведение с крыши осадков, не допущение проникновения под кровельное покрытие в местах стыковки воды и мусора. Количество желобов определяется на этапе проектировки кровли. В расчет берутся следующие факторы:
В расчет берутся следующие факторы:
Количество желобов определяется на этапе проектировки кровли. В расчет берутся следующие факторы:
- Сложность крыши. Наиболее распространенные конфигурации в виде креста, букв «Г» и «Т».
- Наличие, количество дополнительных элементов. К таковым могут относится слуховые и мансардные окна.
Во время проектировки создается точный план, где схематично указаны все примыкания скатов кровли. Схему разделяют на отдельные части. Маленькие квадраты и прямоугольники – обозначают пристройки. Большой прямоугольной фигурой выделен дом. На схеме обозначаются прогоны, смещаются углы кровли дома и каждой пристройки, определяются места расположения желобов.
Ендову строители часто называют разжелобкой. Обустраивать узел нужно по следующим правилам:
- Ендова состоит из двух частей. Монтаж нижней планки выполняйте до укладки кровельного покрытия, а верхней – после его окончания.
- Никогда не применяйте гвозди для фиксации планок.
- Разжелобок собирайте по направлению снизу вверх. Стыки герметизируйте, используя битумный, каучуковый или полимерный клеевой состав.
- По стандарту для кровли из профнастила внутренняя планка выполнена из меди или оцинковки. Рекомендую заменить ее на оцинкованный лист с дополнительным полимерным покрытием. Планка такой конструкции лучше противостоит температурным перепадам в диапазоне от –60 до +120оС. Верхний элемент в любом случае будет выполнен из того же материала, что и профнастил.
- Приклейте по ребру разжелобка уплотнитель. Лента исполнит роль утеплителя, предотвратит просачивание влаги под кровельный материал.
- Планки фиксируйте саморезами по краям или кляммерами за борта.
- Чтобы через бортики во время ливня не переливалась вода, сделайте их выше 2 см.
- Отбортовку разжелобка расположите так, чтобы по всей длине соблюдалось прикосновение к торцу рейки обрешетки.
- При сборке разжелобка из нескольких планок укладывайте каждую деталь внахлест минимум 100 мм.
Чем меньше наклон ската кровли, тем надежнее делайте гидроизоляцию.
Совет! Проектировку ендовой доверьте специалистам, которые сделают точный расчет с учетом осадочных и ветровых нагрузок. Если вы самостоятельно это выполните с ошибками, разжелобок будет протекать во время сильных дождей и образования талых вод.
Верхние планки ендовой изготавливаются из того же материала, что и основное кровельное покрытие. Нижний элемент спрятан. Соответствие для него по материалу и дизайну с кровлей необязательно.
Для шиферной крыши нужны асбоцементные доборы. Выпускают их редко из-за малой востребованности кровельного материала устаревшего образца. По этой причине на шиферных крышах часто встречаются ендовы из оцинковки. Эстетичность кровли страдает, но сам узел с технической стороны правильно устроен и надежно функционирует.
Внимание! Для мягкой кровли из битумной черепицы и рулонных материалов планки ендовой не применяются. Герметизация разжелобка происходит по другой технологии.
Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега
Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка
Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега. Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка.
Как делается ендова у крыши из профнастила?
Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.
Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.
Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.
Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.
Что это такое?
Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.
При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.
Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.
К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.
Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.
В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.
Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.
Сделать ендову на крыше из профнастила можно так:
- На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
- Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
- По линии разжелобка необходимо уложить уплотнитель;
- Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
- Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.
Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.
Разновидности разжелобков и их соединения
Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:
- Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
- Закрытая. Встречается на стыке двух крутых уклонов;
- Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.
Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.
Ошибки при монтаже ендовы
Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба. В особенности характерны такие ошибки:
В особенности характерны такие ошибки:
- Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
- Фиксация желоба на стыке двух скатов гвоздями на профнастил;
- Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
- Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
- Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
- Плохая фиксация крепежных элементов.
Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.
Монтажные работы
Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.
Весь процесс разделяется на следующие этапы:
- установка стропильной системы;
- фиксация обрешетки и крепление ендовы;
- монтаж кровельного материала.
Эта классическая последовательность действий при возведении любого индивидуального дома.
В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.
Установка стропил
Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.
Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.
На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.
Именно на этих местах и укладывается ендова, что важно помнить производителю работ. Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала. Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала
Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.
С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.
Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.
Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.
Видео:
При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.
Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.
Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.
Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.
Монтаж кровли
Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.
Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.
Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.
Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.
По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.
Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.
Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.
Затем на этот желоб крепится нижняя ендова.
Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.
Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.
В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.
На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.
Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.
Видео:
Ремонт разжелобков
Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:
- Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
- Снятие нижней панели ендовы.
- Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
- Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.
После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.
Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.
Источник
Что такое ендова кровли
Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.
По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.
Где можно встретить данную конструкцию:
- Ендовые крыши, фото, являются обязательным атрибутом любых зданий с Г и П-образной планировкой коробки дома;
- На крышах с фасадной пристройкой или даже эркером. Кровля пристроенного помещения стыкуется со скатом основного каркаса по внутреннему углу ендова;
- В устройстве мансардных балконов и слуховых окон, его еще называют разжелобок ендова. Переход от двухскатной крыши кукушки к кровельному покрытию дома. Ендова на кукушке самая маленькая и зачастую изготавливается из подручных материалов.
Важно! Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли. В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии. От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога
От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.
Ендова крыши: схема и технология сопряжения кровельных скатов
Что такое ендова?
Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:
Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:
Правила устройства
Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:
Требования к материалам и комплектующим
Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:
- Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
- Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
- Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.
Технология установки
Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:
