Внешние отличия модулей УЗО и дифавтомата: 3 принципа

По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:

1. значения номинальных токов;
2. принципиальная внутренняя электрическая схема;
3. специальные надписи и обозначения.

Различие маркировки номинальных токов на лицевой стороне

Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.

У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А.

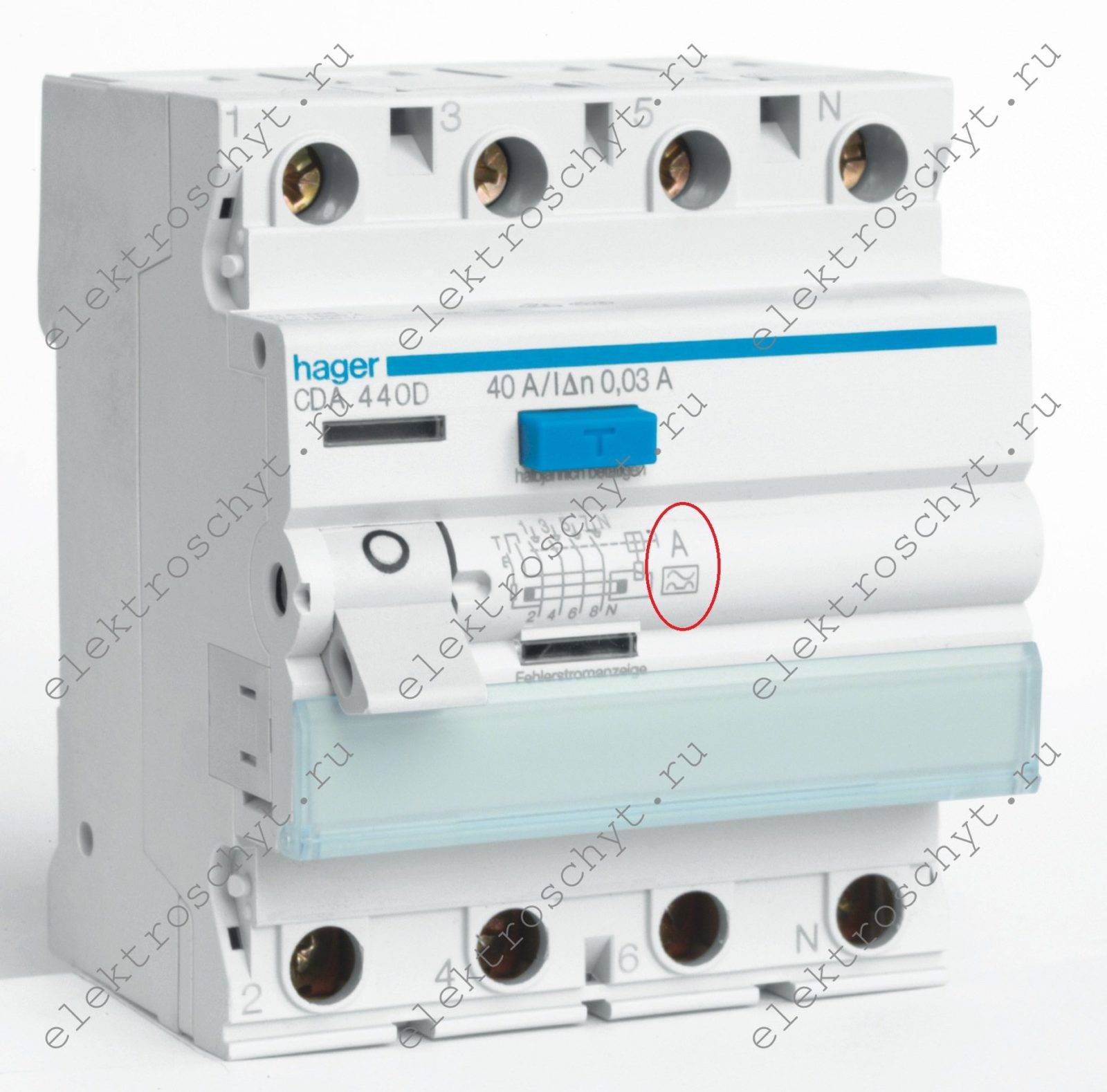

Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.

Токи утечек обозначаются в миллиамперах.

Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.

Это позволяет оптимально использовать защиту с разным типом оборудования.

Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).

Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период.

Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.

Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16.

Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.

Какие элементы наносят на схеме корпуса

У всех модулей изображается принципиальная электрическая схема защиты с органами управления.

Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами.

Он подразумевает срабатывание модуля при возникновении утечек.

У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:

• t° (превышение температуры и перегрузка);
• I> (бросок и отсечка тока).

Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.

Надписи и обозначения модулей

Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.

Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).

На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.

Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения.

Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.

Надежность и возможные неисправности дифференциальных выключателей и УЗО

Неполадки в работе устройств, реагирующих на дифференциальный ток, бывают двух видов:

• несрабатывание;
• ложные срабатывания.

Производители таких аппаратов рекомендуют ежемесячно опробовать их посредством нажатия кнопки «Тест». Если устройство при этом не отключилось, его следует максимально быстро заменить. Неисправность где-то внутри, и ремонту такие приборы не подлежат.

Но такое случается довольно редко, в отличие от ложных срабатываний, которые чаще всего происходят из-за неправильно смонтированной схемы электрощитка. Ложное срабатывание диагностируется тогда, когда аппарат отключает защищаемую линию, в которой не обнаружено никаких признаков нарушения изоляции и замыкания на землю. В таких случаях необходимо проследить путь всех проводов, отходящих от щитка. Возможно, ноль и фаза какой-то из линий были присоединены к разным УЗО. Если схема собрана правильно, значит дело в самом приборе, и его нужно заменить.

Элементы распределительного щита

Распределительный щиток для квартиры или дома состоит из следующих основных элементов:

Металлический или пластиковый щит (встраиваемый или навесной).
DIN-рейки на которые крепится автоматика.
Распределительные шины и клеммники.
Счетчик электрической энергии.
Автоматические выключатели.
Устройства защитного отключения (УЗО).
Дифференциальные автоматы.
Провода, соединяющие все элементы.

В каждом конкретном случае следует применять подобранные с учетом требований и расчетов компоненты. Любые дополнительные элементы повлекут к удорожанию сборки. Поэтому избегайте излишне перегруженных и необоснованных схем. В качестве дополнения, ознакомитесь с методикой подбора автоматов и УЗО.

Мастер-выключатель: гасим свет одной кнопкой

У некоторых жильцов отключение освещения по всей квартире с помощью одной кнопки ассоциируется с системой «Умный дом», поскольку не понятно, как это работает. Если управляем всеми приборами, когда все светильники подключены к одному контроллеру, то самое простое действие — выключение всего света одновременно перед уходом из дома.

Реализовывается такая функция очень просто, для этого не нужен «Умный дом». С этой целью в электрический щиток монтируется контактор, оснащенный возможностью по внешнему сигналу отключать свет во всех помещениях сразу. Некоторые ставят дополнительное устройство на отключаемые розетки.

Контактор, одновременно выполняющий функцию пускателя – это модульный элемент, устанавливаемый на DIN рейку. Механизм по управляющему сигналу отключает и включает мощную нагрузку, например, контактор ABB ESB 24-40.

Автоматический выключатель и защита от сверхтока

Начнём с того, что для каждого участка электросети или проводки есть определённый номинальный ток, и он зависит от того, какое сечение у проводников на этом участке. Любой ток больше номинального называется сверхтоком. Последний может возникнуть из-за короткого замыкания или когда подключают нагрузку мощнее, чем рассчитана проводка.

Проводник при протекании тока всегда греется. При номинальном токе проводник успевает отдавать тепло окружающей среде, и его температура остаётся в нормальных пределах. Когда по проводнику протекают сверхтоки, он не успевает отдать тепло, поэтому температура токопроводящей жилы растёт. При этом увеличение температуры тем быстрее, чем больший ток по ней протекает. В итоге доходит до значений, при которых изоляция жилы плавится.

В многожильном кабеле повреждаются оболочки жил, в результате чего они соприкасаются и случается короткое замыкание, из-за которого ток в цепи ещё больше возрастает. Если не остановить этот лавинообразный процесс, то раскалённые жилы буквально сплавляются и легко могут поджечь поверхность, по которой они проложены. Это особенно опасно в деревянных постройках.

Чтобы этого избежать, используют автоматические выключатели, или как их чаще называют, автоматы. Это такие защитные коммутационные аппараты, которые размыкают цепь, когда ток в цепи становится больше номинального. Но отключение происходит не мгновенно — чем больше ток в цепи, тем быстрее автоматический выключатель разомкнёт цепь и отключит защищаемый участок.

Для «реагирования» на повышенный ток в автомате устанавливают два элемента: электромагнитный и тепловой расцепители.

Электромагнитный расцепитель реагирует на короткие замыкания, когда ток в цепи в 3, 5 и более раз превышает номинальное значение. Ток, при котором сработает электромагнитный расцепитель, зависит от время-токовой характеристики конкретного аппарата.

Интересно: величина 13% взята не из воздуха, это ток условного нерасцепления (1.13In), согласно ГОСТ Р 31225.2.1 (ГОСТ 51327.1), по которому изготавливаются все дифференциальные автоматические выключатели. А превышение в 45% — это ток условного расцепления, при котором автоматический выключатель отключит нагрузку в течение 1 часа.

Что выбрать УЗО или дифавтомат

Выбор того или иного защитного устройства осуществляется в соответствии с их отличительными особенностями, наиболее подходящими для конкретных условий эксплуатации. Вопрос что лучше УЗО или дифференциальный автомат обычно возникает во время ремонта, когда помимо строительных работ заменяется вся электрика.

Точного ответа дать невозможно, поскольку каждый прибор используется для определенных целей. Нельзя забывать и о возможностях его монтажа в электрическом щитке. Многие хозяева предпочитают компактные распределительные щитки с небольшими размерами. В таких случаях установка дополнительного прибора создает серьезную проблему. Например, для дифференциального автомата требуется два модуля на DIN-рейке, а УЗО и автомату необходимо уже три модуля.

В процессе эксплуатации, при срабатывании дифференциального автомата, иногда бывает сложно определить причину. Это может быть и утечка тока и короткое замыкание. УЗО и автоматический выключатель срабатывают сами по себе и точно указывают, под действием каких факторов это произошло. Наиболее продвинутые современные дифавтоматы оборудованы сигнальными флажками, указывающими на срабатывание конкретного элемента устройства.

Большое значение имеет надежность прибора, которая во многом зависит от производителя. Соответственно, цена изделий также будет отличаться. В случае неисправности придется полностью менять дифавтомат, а в связке УЗО-автомат потребуется замена лишь одной из неисправных частей.

Виды УЗО

Параметры, по которым можно подразделить защитные устройства:

• Способ управления – зависящие и независящие от напряжения;
• Назначение – со встроенной защитой от сверхтоков и без нее;
• Способ установки – стационарные и независимые;
• Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).

Электромеханическое УЗО

Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.

Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.

В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.

Преимущества:

• Надежность – исправное устройство гарантирует 100% срабатывание при утечке тока, независимо от наличия напряжения в сети;
• Сохраняет функциональность даже при обрыве нейтрального проводника;
• Имеет более простую конструкцию, которая увеличивает надежность выключателя;
• Не нуждается во вспомогательных источниках питания.

Недостатки:

Высокая цена (в зависимости от марки цена может трехкратно и даже пятикратно превышать цену электронного устройства).

Электронное УЗО

Внутри устройства расположен усилитель на микросхеме или транзисторе, благодаря чему выключатель срабатывает даже при возникновении незначительного тока во вторичной обмотке. Усилитель увеличивает его до размера импульса, необходимого для активизации реле. Но для работоспособности элементов электронного УЗО необходимо наличие напряжение в сети.

Возникает вопрос о необходимости УЗО при отсутствии напряжения в сети. От чего защищаться? Если напряжение пропало из-за обрыва нейтрального проводника в цепи до УЗО, то на электроустановку по фазному проводнику продолжает поступать опасный для человека потенциал.

Достоинства:

• Низкая цена;
• Компактность.

Недостатки:

• Функционирует только при наличии напряжения;
• Неработоспособен при обрыве нейтрали;
• Более сложная конструкция повышает вероятность выхода выключателя из строя.

УЗО переносное и в виде розетки

Простое решение, способное предохранить от тока утечки – УЗО переносные и в виде розетки. Они удобны при использовании в ванной комнате и других помещениях с повышенной влажностью, могут подключаться в любой из комнат квартиры, где необходимо.

Большинство предлагаемых моделей выполнены в виде сетевого адаптера с розеточным отверстием для вилки. Таким устройством может пользоваться даже ребенок – его подсоединяют непосредственно к розетке, а затем включают электроприбор.

Просты в использовании и удлинители с функцией УЗО, рассчитанные на несколько потребителей.

Существуют модели менее универсальные, они могут использоваться после установки на шнур электроприбора вместо вилки или же устанавливаются вместо обычной электрической розетки.

Преимущества:

• Установка не требует вмешательства в электропроводку;
• Для установки не требуется помощь электрика;
• Срабатывание автоматики позволяет определить, в каком потребителе повреждена изоляция.

Недостатки:

• Использование адаптера в видимых местах вносит дисгармонию в дизайн комнаты;
• В помещении, которое загромождено мебелью и электробытовыми приборами, а пространство перед розеткой ограничено, может не оказаться свободного места для установки адаптера;
• Высокая стоимость – качественный адаптер будет стоить дороже, чем УЗО и розетка, приобретенные отдельно.

УЗО с защитой от сверхтоков (дифавтомат)

Устройство совмещает в себе функции УЗО и автоматического выключателя, который предназначен для защиты от сверхтоков (предотвращает проводку от перегрузки и повреждений при коротком замыкании).

Преимущества:

• Экономичность – покупка одного устройства обойдется дешевле, чем двух;
• Занимает меньше места в щитке;
• Экономия времени в процессе монтажа.

Недостатки:

• При выходе выключателя из строя линия будет без защиты и от токов утечки и от сверхтоков;
• В случае срабатывания устройства нет возможности определить, что стало причиной – сверхтоки или ток утечки;
• Ложные срабатывания, вызываемые оргтехникой. Не рекомендуется ставить дифавтоматы на линии, к которой подключены компьютеры и оргтехника.

Пошаговая инструкция по монтажу

Разводка проводки в ванной комнате

Монтаж электропроводки в ванной можно осуществлять при наличии знаний, навыков и умений в области электротехники. Его можно выполнить самостоятельно, если человек уверен в своих силах, либо обратиться к профессионалам. В случае неверного подключения есть риск поражения электрическим током, возгорания или других негативных последствий, которые могут нанести ощутимый урон здоровью.

Алгоритм подключения состоит из нескольких шагов. Схема разводки электропроводки в совмещенном санузле не будет сильно отличаться.

Выбор схемы проводки в ванной комнате

Нужно учесть тип используемых приборов, способ освещения, отопительные системы. Рекомендуется ставить распределительную коробку вне комнаты. Если в ванной есть бойлер, стиральная машина, электрический котел, устанавливается минимум 3 розетки по всей площади. Переключатель также рекомендуется вывести за пределы комнаты. Все провода прокладываются в стене под потолком под прямым углом.

Перед тем как провести проводку в ванной, следует обесточить помещение.

Выбор материалов

Необходимо правильно подобрать кабель для проводки

Подбираются оптимальные по техническим характеристикам комплектующие. Советуется брать кабель трехжильный с сечением 2,5 кв.мм для розеток и 1,5 кв.мм для осветительной группы. Для мощного оборудования выбирается более толстый медный провод. Кабель к стене крепится на дюбель хомуты.

Розетки и выключатели должны быть с защитой от брызг (специальная крышка), со степенью IP44 и выше, а также наличием заземляющего контакта. Влагозащищенные светильники лучше брать точечные на 12 В.

Для уравнивания потенциалов выбирается провод силовой ПВ-3.1.*6 и дополнительно наконечники.

Монтажные работы

По разработанной схеме проделываются штробы в панельном доме и углубления для розеток, распределительной коробки и выключателей. Затем ставятся подрозетники и коробка. В штробах фиксируется проводка. Провода подключаются к розеткам. Затем ставятся сердцевины в подрозетники и места для переключателей. Защитная панель электророзетки ставится уже после проверки проводки. После закрепления электропроводки на стене производится подключение автоматов и УЗО.

Создание системы уравнивания потенциалов

Система уравнивания потенциалов

После монтажа электропроводки в ванной и туалете следует заняться созданием системы уравнивания потенциалов. Для этого потребуется одножильный кабель из меди, который выполнит соединение друг с другом стиральной машины, стояков, раковины, ванны, котла и других электроприборов. Все точки присоединяются к шине заземления в щитке.

Подключение дифавтомата без заземления

В старых сетях 220В заземление отсутствует, но это не отменяет важности установки прибора защиты. К нему подключаются нулевой и фазных провода, сверху приходящие, снизу отходящие. Порядок подключения значения не имеет, но к выключателям должна подводиться фаза, а к светильникам — ноль

Это необходимо для безопасности при замене ламп

Порядок подключения значения не имеет, но к выключателям должна подводиться фаза, а к светильникам — ноль. Это необходимо для безопасности при замене ламп.

Существует два варианта подключения:

1. Установка единого для всего здания устройства защитного отключения. В результате под защиту попадают все электрические приборы в доме. Недостаток способа в сложности определения причины неисправности. Придется поочередно проверять все электроприборы в доме. Еще одна проблема — отключение всей электрической цепи несмотря на то, что утечка произошла лишь на одном участке. Обесточивание всего дома приводит к потерям компьютерных данных, поломкам кондиционеров и другой бытовой техники.
2. Установка выделенного устройства (но меньшей мощности) для каждой из потенциально небезопасных линий (ванная комната, кухня, гараж, подвальное помещение). В этом случае в щитке нужно изыскать гораздо больше свободного пространства. К тому же покупка нескольких устройств потянет за собой повышенные финансовые затраты. Увеличивается надежность защиты, а причину отключения будет найти значительно проще (понадобится осмотреть 1 – 2 розетки, а не все имеющиеся в доме).

Вариантов подключения автомата при наличии заземления два:

• дифференциальный автомат стоит на входе и обеспечивает защиту всей цепи в целом, включая все имеющиеся в ее составе группы;
• дифавтомат защищает какую-то обособленную группу.

Второй вариант подключения характерен для того, чтобы обезопасить конкретное помещение с точки зрения эксплуатации электроприборов. Такая схема более актуальна для обеспечения безопасности, к примеру, сырых помещений вроде санузла или ванной, либо детских комнат.

С практической точки зрения второй вариант подключения значительно эффективнее, тем более при срабатывании дифавтомата сразу понятно, на каком участке цепи проблема. Кроме того, при обесточивании одного участка, вся остальная сеть продолжает функционировать.

Единственный минус оборудования жилья АВДТ – дополнительные материальные затраты. В долгосрочной перспективе они себя полностью окупают, поскольку электроприборы перестают выходить из строя так часто, как без дифавтомата в цепи.

В сдаваемых в эксплуатацию новостройках нередко отклоняются от требований электробезопасности, и не делают заземление. В таких случаях не то что желательно, а необходимо с точки зрения безопасности оборудовать электрическую цепь дифавтоматом. Его функции, по сути, сведутся к замене недостающего заземления.

Схема прокладки кабеля в ванной комнате

Схема проводки в ванной

Часто разводка электрики в ванной сводится к тому, что из распределительной коробки отходят провода на розетки, выключатели и светильники. Обычно при прокладке они разводятся в разные стороны, чтобы не было путаницы впоследствии. Например, кабель на освещение можно прокладывать вверх, на выключатели – вправо или влево, а провода к розеткам – вниз. Чем точнее будет устроена разводка электрики в ванной комнате, тем меньше проблем возникнет при её эксплуатации.

Нужно ли заземлять ванну? Зачем это надо и инструкции для разных типов ванн

Если в ванной планируется устанавливать больше, чем одну розетку, и будет несколько светильников на потолке и бра на стене, то, возможно, будет иметь смысл сделать 3 распределительных коробки – общую, на освещение и розеточную группу. Данная электросхема подключения ванной рациональна в том случае, если при большом количестве проводов скрутка не будет прочной и надежной.

Хорошая схема проводки в ванной предусматривает, что будет проложен провод достаточного сечения. Обычно для системы освещения обычного помещения квартиры или частного дома, в том числе и ванной, применяется кабель сечением 1.5 мм². Для каждой розетки лучше вести отдельный кабель, имеющий сечение 2.5 мм², прямо из распределительной коробки в ванной.

Всю проводку лучше прокладывать в стенах. Поскольку в ванной, как правило, нет специальных каналов для прокладки кабеля, нужно сделать штробы для проводов. Лучше, если все горизонтально проложенные кабели будут идти в одной штробе на одинаковой высоте. Так, в будущем, зная, как выглядит схема электропроводки в ванной, хозяин дома ни в коем случае не попадет сверлом в кабель, если ему понадобится просверлить отверстие в стене.

Хорошая разводка проводки в ванной означает не только то, что будет использован качественный кабель, но также и то, как он будет уложен. Если есть возможность, штробы лучше делать штроборезом. Если же они делаются вручную при помощи молотка и зубила, то перед монтажом кабеля нужно проверить глубину штробы. Если кабель везде укладывается ровно и не торчит из стены – значит, всё нормально. Ну а если где-то кабель хоть чуть-чуть выпирает, штробу необходимо углубить. В противном случае кабель во время штукатурки может быть задет отделочным инструментом и будет повреждена его изоляция.

Функции дифференциального автомата

Дифференциальные автоматы относятся к категории защитных устройств, выполняющих одновременное отключение фазы и нуля при возникновении аварийных ситуаций. Данные устройства способны одновременно отслеживать наличие коротких замыканий и токовых утечек, отключая питание в обоих случаях.

В дифавтоматах успешно совмещаются функции стандартного автоматического выключателя и устройства защитного отключения. Главным назначением дифавтомата является защита в случае прикосновения к оголенным проводам или частям оборудования, находящимся под напряжением из-за каких-либо повреждений. Дифференциальные автоматы рассчитаны на различные номиналы рабочих токов и токов утечки. Каждый прибор разделяется на две функциональные части. Сюда входит двух- или четырехполюсный автоматический выключатель и модуль, защищающий от поражения электротоком. Для монтажа устройства используется DIN-рейка, что позволяет занимать меньше места в щитке по сравнению с отдельно взятыми приборами (автомат и УЗО).

Все дифференциальные автоматы обладают быстродействием, составляющим всего 0,04 секунды. За счет этого обеспечивается адекватная замена УЗО и защита от поражения электротоком. Немаловажную роль эти приборы играют в защите различных устройств и оборудования от перегрузок, возникающих при аварийных ситуациях. Конструкция дифавтомата позволяет максимально быстро отключать питание на любых участках сети при скачках напряжения более 250 вольт.

Таким образом, дифференциальные автоматы отличаются высокой скоростью срабатывания. Они способны эффективно защитить оборудование при рабочих перегрузках и скачках напряжения. Данные защитные устройства могут эксплуатироваться в температурном диапазоне от -25 до +500С, они обладают большим порогом износостойкости. Фактически, УЗО с автоматом в одном корпусе дали возможность получить отдельный защитный прибор с расширенными функциями.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Безопасность при эксплуатации розеток

Безопасные розетки для ванной

Нужно ли устанавливать автомат для ванной? Конечно. Такие устройства, представляющие собой коммутационные аппараты низкого вольтажа, необходимы для того, чтобы отключать электросеть, подключенную после автомата, защищая ее, таким образом, от коротких замыканий и перегрузок. Однако сам по себе автомат не защищает от утечки тока.

Как сделать электропроводку в ванной более безопасной? Для надежного пользования розетками и электроинструментом нужно учесть два момента во время электромонтажа:

1. Для ванной можно устанавливать лишь розетки закрытого типа.
2. Для розеток нужно поставить УЗО.

Нужно определиться с тем, какое УЗО поставить в ванную. Обычно в эту комнату устанавливают УЗО на 10 ма. Однако он может иметь ложные срабатывания, например, от перегрева фена. Поэтому ещё одним вариантом может стать дифференциальный автомат, то есть УЗО, в котором есть автомат. Такое УЗО рассчитано на 25 ма и менее чувствительно к ложным срабатываниям.

Какая розетка для ванной комнаты подойдет? Требования к монтажу во влажных помещениях и установка

УЗО и автомат (или группу автоматов для ванной) устанавливают в специальном щитке либо внутри ванной, либо за её пределами. Лучше, когда такой щиток встроен в стену, а не просто повешен на ней.

Типы УЗО АС, А, В

В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:

УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение,  теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.

УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом

УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.

ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.

Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.

УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.
