Правила пользования основными и дополнительными электрозащитными средствами

Проверка средств индивидуальной защиты в электроустановках

На проверенных изделиях проставляются штампы, устанавливающие сроки применения. Если по результатам испытания проверка не была пройдена, штамп перечеркивают краской. Результаты проверок вносятся в журналы.

Хранение средств индивидуальной защиты в электроустановках возможно только в условиях их надежного предохранения от повреждений, попадания грязи и влаги. Вместе с инструментами их не хранят. Также нельзя допускать попадания на СИЗ различных химических веществ. При перевозках СИЗ должны находиться в чехлах, ящиках или сумках. Выдачу защитных средств обязательно фиксируют в личной карточке учета выдачи СИЗ работника.

Какие существуют виды испытаний средств защиты?

После изготовления средства защиты подвергают приемо-сдаточным и типовым испытаниям (ГОСТ 16504—81).

Приемо-сдаточные испытания — контрольные испытания готовой продукции, проводимые изготовителем при приемочном контроле. Типовые испытания — контрольные испытания продукции, проводимые после изменений в конструкции, рецептуре или технологии изготовления, для оценки ее эффективности и целесообразности.

В эксплуатации средства защиты подвергают эксплуатационным и внеочередным испытаниям.

Периодические испытания — контрольные испытания продукции, проводимые периодически в объемах и сроки, которые установлены в соответствующей документации.

Внеочередные испытания осуществляют после ремонта, который может отразиться на основных электрических и механических характеристиках средств защиты. Объем таких испытаний определяется в зависимости от характера неисправности и вида ремонта. Испытания после ремонта ведутся по нормам приемо-сдаточных испытаний.

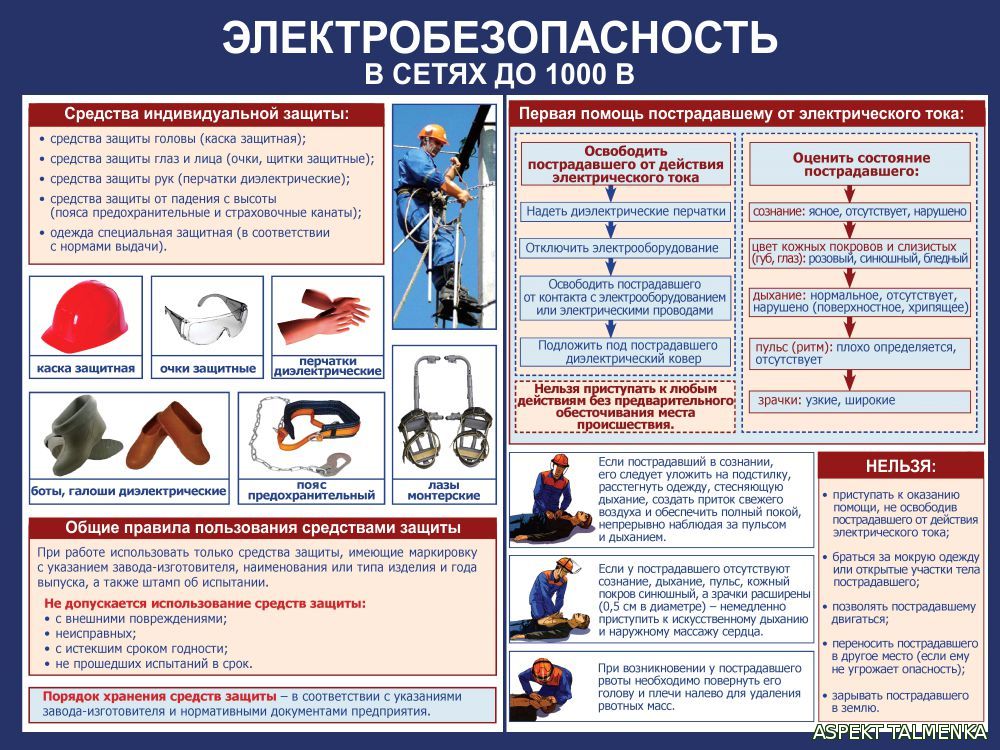

Общие правила использования

Средства индивидуальной защиты должны иметь бирку с указанием даты следующей проверки

Порядок применения электрозащитного инвентаря и снаряжения подробно описывается в нормативной документации, касающейся соблюдения безопасных приемов работы в установках и щитовых. Требованиями ПУЭ предусматриваются следующие правила их использования:

При необходимости работы с конкретным инвентарем, прежде всего, тщательно проверяется его исправность (пригодность к эксплуатации).

Следует внимательно обследовать внешний вид защитного средства. На нем не допускается наличие каких-то загрязнений, а также повреждений корпуса.
Обязательным требованием является недопустимость применения недостаточно сухих резиновых изделий (со следами подтека жидкостей, например). Они не рекомендуются к пользованию в зимнюю изморозь и во время дождевых осадков.
Любое защитное средство должно иметь отметку о проверке с указанием даты следующих испытаний.

При нарушении хотя бы одного из этих пунктов имеющийся инвентарь непригоден для использования, поскольку при работе с ним возможно случайное поражение человека. Согласно действующим правилам он изымается из комплекта с целью устранения неисправностей или проведения внеплановых испытаний.

Как правильно следует хранить защитные средства?

Средства защиты, находящиеся в эксплуатации и в запасе, должны храниться и перевозиться в условиях, обеспечивающих их исправность и пригодность к употреблению без предварительного восстановительного ремонта. Поэтому защитные средства должны быть защищены от увлажнения, загрязнения и механических повреждений.

Средства защиты нужно хранить в закрытых помещениях.

Находящиеся в эксплуатации средства защиты из резины хранят в специальных шкафах, на стеллажах, в ящиках отдельно от инструмента. Они должны быть защищены от воздействия масел, бензина, веществ, разрушающих резину, а также от солнечных лучей и находиться вдали от нагревательных приборов.

Средства защиты из резины, для запаса, хранятся в отапливаемом темном, сухом помещении при температуре 0—25° С.

Изолирующие штанги должны храниться в вертикальном положении подвешенным^ или установленными в стояках, не прикасаясь к стене.

Допускается хранение штанг в горизонтальном положении. При этом исключается возможность их прогиба.

Изолирующие клещи хранят на специальных полках так, чтобы они не касались стен.

Указатели напряжения и токоизмерительные клещи должны находиться в футлярах.

Специальные места для развески (при хранении) переносных заземлений снабжаются номерами в соответствии с номерами на переносных заземлениях.

Противогазы хранятся в сухих помещениях в специальных чехлах или футлярах.

Средства защиты, находящиеся в плуатации, размещают в специально отведенных местах как правило, у входа в помещение, а также на щитах управления.

В местах хранения средств защиты необходимо иметь перечни средств защиты, а также крючки или кронштейны для штанг, клещей, переносных заземлений, плакатов и знаков безопасности, шкафчики, стеллажи для перчаток, бот, галош, диэлектрических ковриков, колпаков, изолирующих накладок и подставок, рукавиц, предохранительных поясов и канатов, защитных очков, противогазов, указателей напряжения и т. д.

Электрозащитные средства необходимо хранить в ящиках, сумках или чехлах.

Изолирующие средства и приспособления для работ под напряжением следует содержать в сухом проветриваемом помещении, при перевозке или временном хранении на открытом воздухе их нужно упаковывать в чехлы. Перед применением изолирующие устройства и приспособления протирают сухой ветошыо, во время работы нельзя допускать их увлажнения. Если они отсырели, их просушивают и подвергают внеочередным электрическим испытаниям.

Особенности классификации

Применяемые в электроустановках защитные средства бывают индивидуальными и коллективными. Первые предназначены для защиты одного человека. Это могут быть диэлектрические боты и перчатки, различны типы касок, изолирующие подставки и коврики, а также другие виды СИЗ. К применению средств коллективной защиты следует отнести установку защитных ограждений, заземления, переносных плакатов, изолирующих накладок и т.д.

Помимо этого СЗ в зависимости от класса напряжения принято разделять на два вида:

Для установок с ограничением 1 киловольт;
Использующиеся в высоковольтных системах от 1-го киловольта.

Есть еще один значимый критерий классификации по уровню надежности. В зависимости от него защитные средства разделяют на две группы:

Основные, уровень изоляции таких спецсредств может обеспечить продолжительную защиту. Это делает возможным производить обслуживание электроустановок без отключения питания.
Вспомогательные (дополнительные). К таковым относятся средства, не гарантирующие должный уровень безопасности при работе под напряжением. Тем не менее, их можно использовать совместно с основными спецсредствами для усиления изолирующих свойств последних.

Характерно, что одни и те же спецсредства защиты, в зависимости от условий эксплуатации, могут выступать в качестве основной или дополнительной защиты персонала. Такими условиями является класс напряжения. Например, перчатки из диэлектрической резины при обслуживании электросистем с напряжением до 1-го киловольта, считаются основным спецсредством защиты, но изоляции этих изделий недостаточно, когда приходится работать в высоковольтных закрытых и открытых электроустановках, то есть тех, где класс напряжения >1,0 кВ. Поэтому в данном случае защитные перчатки считаются вспомогательным СИЗ.

Разобравшись с классификацией, давайте рассмотрим, к каким видам относятся те или иные средства защиты.

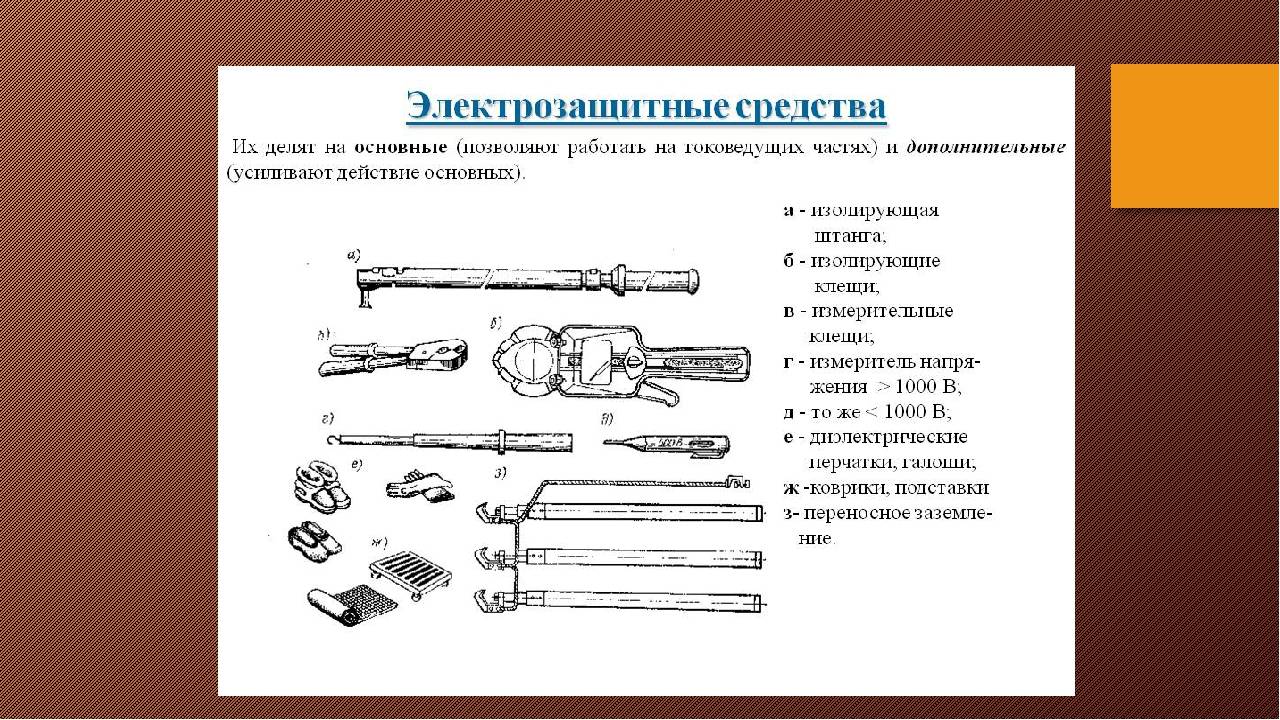

Классификация электрозащитных средств

Электрозащитные средства

Электрозащитные средства классифицируются по таким признакам, как функциональность и величина напряжения в сетях, где согласно ПУЭ их использование считается обязательным. В соответствии с первым из этих факторов все они делятся на основное и дополнительное снаряжение. По типу сетей, где эти средства применяются выборочно, различают следующие варианты:

Новости СМИ2

Основное и дополнительное снаряжение для сетей с действующим напряжением ниже 1000 Вольт.
Точно такая же классификация принята согласно ПУЭ для линий электропередач выше 1000 Вольт.

По способу применения все они делятся на индивидуальные и коллективные защитные предметы, назначение которых понятно из их названия. В качестве отдельной категории рассматриваются средства для защиты от э/м полей, а также индивидуального назначения. Последние необходимы для создания безопасных условий работы каждого отдельного члена бригады электромонтеров, обслуживающих высоковольтную линию или электроустановку.

Изолирующие штанги

В состав устройства входят три части: изолирующая, рабочая и рукоятка. Устройство используется на элементах с проходящим током, или рядом с ними. Рабочими элементами могут быть струбцины, наконечники и др. конструкции, в зависимости от назначения. Универсальная головка делается съемной, чтобы выполнять разные операции. Она надежно фиксирует сменные приспособления. Штанга становится устройством контроля после закрепления на ней указателя напряжения. Количество используемых звеньев на изолирующей части может изменяться. Удобны телескопические приспособления, но также применяются и цельные конструкции. Нормы весовой нагрузки на руку нормируются и подобраны так, чтобы мог работать один или два человека.

С применением штанг делают проверки качества изоляции, заменяют предохранители, устанавливают различные детали, осуществляют операции с разъединителями, производят измерение электрических параметров, накладывают заземления и т. д.

С помощью штанги можно освободить человека, пострадавшего от воздействия электрического тока.

Устройства различных видов штанг и требования к ним стандартизованы.

На рис. а изображена штанга со струбциной и отмечены все составляющие устройства.

Штанги, применяемые на электроустановках: а – оперативная; б – переносные заземления

Переносные заземления содержат зажимы для соединения с токоведущими деталями или проводами (рис. б). Они могут быть съемными или неразъемными.

Испытания штанг проводятся под высоким напряжением, прикладываемым к их изолирующим частям. Параметры представлены в таблице выше. Напряжение прикладывается между рабочей деталью и съемным электродом, который временно крепится около упора между рукояткой и изолирующей частью (рис. а).

Схема эксплуатационного испытания штанги

Величина напряжения регулируется автотрансформатором, установленным на входе устройства (регулятор напряжения). Проходящий ток проверяется миллиамперметром, защищенным от перегрузки с помощью разрядника (Р) (рис. б).

Где применяются предупреждающие плакаты и знаки?

«Осторожно! Электрическое напряжение». Знак постоянный для предупреждения об опасности поражения электрическим током

Область применения — в электроустановках напряжением до и выше 1000 В электростанций и подстанций. Укрепляется на внешней стороне входных дверей РУ (за исключением дверей КРУ и КТП, расположенных в этих установках); наружных дверей камер выключателей и трансформаторов; ограждений токоведущих частей, расположенных в производственных помещениях; дверей щитов и сборок напряжением до 1000 В.

«Стой! Напряжение». Плакат переносной для предупреждения об опасности поражения электрическим током. Применяется в электроустановках напряжением до и выше 1000 В электростанций и подстанций. В ЗРУ вывешивают на временных ограждениях токоведущих частей, находящихся под рабочим напряжением (когда снято постоянное ограждение); на временных ограждениях в проходах, куда не следует заходить; на постоянных ограждениях камер, соседних с рабочим местом. «Испытание. Опасно для жизни». Плакат переносной для предупреждения об опасности поражения электрическим током при проведении испытаний при повышенном напряжении. Вывешивают плакат наружу на оборудовании и ограждениях токоведущих частей при подготовке рабочего места для проведения испытания при повышенном напряжении.

«Не влезай. Убьет». Плакат переносной для предупреждения об опасности подъема по конструкциям, где возможно приближение к токоведущим частям, находящимся под напряжением. Плакат вывешивают в РУ на конструкциях, соседних с той, которая предназначена для подъема персонала к рабочему месту.

Общие сведения

Средства электрозащиты — это перевозимое или переносимое оборудование, которое служит для защиты рабочих от поражения электромагнитным полем, действием электродуги и электрическим током. Электрозащитные средства подразделяются на вспомогательные и основные.

К общим электрозащитным средствам относятся:

изолирующие приспособления по проведению ремонтных работ под напряжением более 1000 вольт и слесарный инструмент с изолирующими ручками для работы в электрических установках напряжением до 1000 вольт;

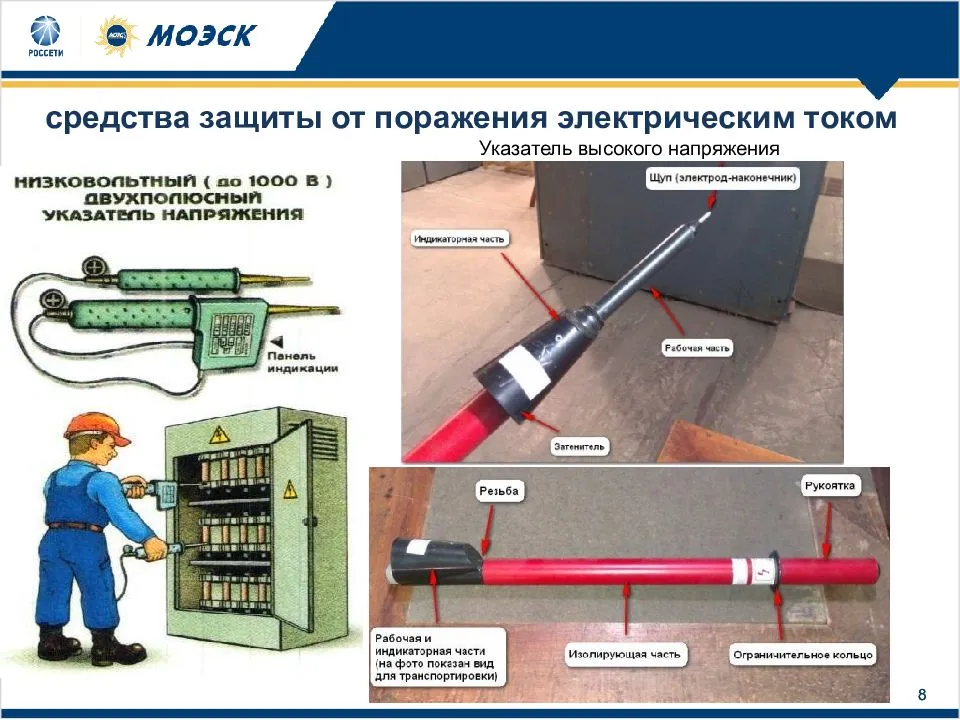

указатели напряжения;
экранирующие наборы;
изолирующие подставки и подкладки, рукавицы, ковры, галоши;
знаки безопасности;
колпаки и ограждающие приспособления;
переносные заземления.

Помимо этого, можно использовать индивидуальную защиту: каски, очки, рукавицы, противогазы, страховочный трос и монтажный пояс.

Коллективные средства защиты применяются постоянно, в процессе эксплуатации оборудования

Представляют собой комплекс технических решений и организационных мероприятий, обеспечивающих защиту обслуживающего персонала при повседневной эксплуатации объекта.

К техническим способам защиты относятся

Защитная земля, зануление, используемые в комплексе с автоматическим отключением электросетей при возникновении нештатной (опасной) ситуации;
Изоляция проводников и частей установки, по которым протекает электрический ток. Разделение сетей (физическое и электрическое).
Установка ограждений на расстояниях, исключающих возможность прикосновения к токоведущим частям.
Сигнализация: звуковая и световая. Изменение характера сигнала при возникновении опасности должно идентифицироваться сотрудниками при любых условиях (отсутствие освещения, задымление, и пр.)
Установка предупреждающих знаков в местах, где наличие потенциальной угрозы не может быть определено без обозначений.

К организационным мероприятиям относятся

Определение ответственных лиц, которые руководят всеми работами на электроустановках (персональная ответственность).
Утверждение порядка проведения работ, перечня мероприятий, выполняемых согласно наряду.
Документальное оформление сроков, начала и окончания работ, а также перерывов.
Постоянное наблюдение за проведением работ уполномоченным лицом.
Предварительная подготовка рабочих мест, оснащение необходимым инструментом, предметами индивидуальной защиты.
Подготовка персонала: обучение, прием зачетов на знание техники безопасности, медицинский контроль.

Коллективные защитные приспособления в электрических установках не являются гарантией безопасности каждого сотрудника. Однако без этих мер, правильно организовать работы невозможно. Требования выполняются при работе в электрических установках до 1000 В, и выше 1000 В.

Все способы защиты на объектах выполняются в комплексе. Только сочетание коллективных организационных и технически мер, в сочетании с применением индивидуальной защиты, делают работы действительно безопасными.

Требования к отдельным видам

Предметы индивидуальной защиты должны храниться идеальном состоянии

В общий набор предохраняющих средств согласно ПУЭ входит не только особое снаряжение, но и специальный токовый инструмент. Основное его назначение – защитить работающего в электросетях человека от непосредственного контакта с высоким потенциалом. К конкретным видам защитных средств любого типа предъявляется ряд особых требований, приводимых ниже:

Входящие в комплектацию снаряжения отдельные предметы (резиновые перчатки, например, а также прорезиненная обувь и другие вещи) хранятся в идеально чистом состоянии. Только в этом случае они способны выполнять свои функции, состоящие в надежной изоляции человеческого тела от открытых токопроводящих частей электрооборудования.
Защитные приборы с ручками-захватами (они используются при работе в электроустановках с любым вольтажом) должны иметь на держателях ограничительные кольца.
Инструментом он берется за ручки только на участках, расположенных до ограничительного кольца.

Последнее требование обусловлено тем, что нормативами определен предельно допустимый зазор до токоведущих частей, считающийся безопасным. При этом особое внимание обращается на изолированную часть держателя, длина которой делается достаточной для того, чтобы обеспечить гарантирующую защиту от удара током

Что представляют собой дополнительные электрозащитные средства?

Дополнительные электрозащитные средства — это такие, которые дополняют основные средства, а также служат для защиты от напряжения прикосновения и напряжения шага и сами по себе не могут при данном напряжении обеспечить защиту от поражения током, а применяются совместно с основными электрозащитными средствами.

диэлектрические перчатки;
диэлектрические боты;

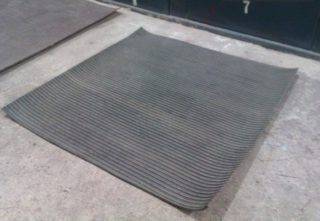

диэлектрические коврики;
индивидуальные экранирующие комплекты;
изолирующие подставки и накладки;
диэлектрические колпаки;
переносные заземления;
оградительные устройства;
плакаты и знаки безопасности.

К дополнительным электрозащитным средствам в электроустановках напряжением до 1000 В относятся: диэлектрические галоши; диэлектрические коврики; переносные заземления; изолирующие подставки и накладки; оградительные устройства; плакаты и знаки безопасности.

Устройства защиты от перенапряжений: типы и применение

Перенапряжение может возникать вследствие различных причин, таких как молния, аварии в электросети, скачки напряжения при включении высокопотребляющих устройств. В результате таких перенапряжений электрооборудование может выйти из строя, что приведет к серьезным финансовым потерям и простою оборудования.

Существует несколько видов устройств защиты от перенапряжений, в зависимости от назначения и способа работы. Вот некоторые из них:

Тип устройства	Описание	Применение
Варисторы	Устройства, основанные на явлении варисторного резистора. Они изменяют свое сопротивление в зависимости от напряжения, что позволяет им амортизировать повышения напряжения в сети.	Применяются для защиты электрооборудования от высокочастотных и быстрых перенапряжений, например, от высоковольтных импульсов молнии.
Газоразрядные трубки	Устройства, использующие свойства газа для разряда электрического тока. При перенапряжении газ внутри трубки начинает проводить ток, отводя энергию перенапряжения.	Применяются для защиты от перенапряжений, вызванных молнией и прочими высоковольтными импульсами.
Тиристорные устройства	Устройства, использующие тиристоры для контроля и ограничения напряжения. Они могут открываться и закрываться при превышении допустимого уровня напряжения.	Применяются для защиты от перенапряжений в системах передачи электроэнергии и других крупных электроустановках.

Выбор устройства защиты от перенапряжений зависит от конкретных задач и требований к системе защиты

Важно учитывать параметры сети, типы возможных перенапряжений, назначение защищаемого оборудования

Правильно выбранное устройство защиты от перенапряжений обеспечит надежную защиту от повреждений и продлит срок службы электрооборудования, а также минимизирует возможные финансовые потери.

Литература

Новейшие электрозащитные средства и приспособления: Календарь-справочник, 2007 — 2009 годы / ЗАО «Техношанс». Мн.: 2005. 95 с.
З. Б. Севрюк. Безопасная эксплуатация электрических сетей / Техника без опасности. 2007. № 6. 30-31 с.
З. Б. Севрюк. Технико-экономические преимущества электрозащитных средств и приспособлений торговой марки ТЕХНОШАНС / Техника без опасности. 2007. № 2. 15-18 с. (дополнительно 3 цветные иллюстрации).
З. Б. Севрюк. Применение универсальных электроизолирующих лестниц и стремянок в электроустановках / Техника безопасности. 2007. № 4. 12-15 с.

Советуем изучить — Расчеты для улучшения коэффициента мощности в трехфазной сети

З. Б. СЕВРЮК, кандидат технических наук, начальник отдела охраны труда ЗАО «Техношанс» (г. Минск).

Дополнительный инвентарь

Все электротехнические работы следует выполнять стоя на диэлектрическом коврике

К дополнительным электрозащитным средствам, применяемых при обслуживании электроустановок напряжением до 1000 Вольт, традиционно относят:

особые диэлектрические галоши и коврики;
специальные изолирующие подставки и вспомогательные накладки;
изоляционные колпаки.

Свое название они получили от прямого назначения, которое состоит в дополнительной защите привлеченного к работе оперативного персонала. Указанный инвентарь как таковой не способен обеспечить полноценную защиту от всех поражающих факторов, но совместно с основными средствами он достаточно эффективен. При определенных условиях эксплуатации он защищает оперативный персонал даже от потенциалов прикосновения и шага.

Ответственность работника и работодателя

У обеих сторон трудового договора имеется множество обязанностей, закрепленных в различных нормативно-правовых и локальных актах. Такая важная сфера, как охрана труда, также закрепляет за работником и работодателем взаимные обязанности, в частности, вопросы выдачи СИЗ.

С работодателем все более-менее понятно: он обязан приобрести СИЗ, выдать их работнику в том объеме, который ему полагается в соответствии с установленными нормами выдачи.

Если работодатель не обеспечил подчиненного соответствующими СИЗ, то штрафные санкции, предусмотренные ч. 4 ст. 5.27.1 КоАП РФ, могут быть наложены в размерах:

на должностных лиц и предпринимателей — от 20 000 до 30 000 руб.;
на организации — от 130 000 до 150 000 руб.

Что касается ответственности работника, то поскольку специальная одежда и другие СИЗ выдаются им в пользование без перехода права собственности и не являются вознаграждением за труд, их стоимость не относится к доходам сотрудников. Поэтому в случае увольнения сотрудника обязан сдать выданные ему в пользование СИЗ, в противном случае стоимость их с учетом износа могут быть удержаны работодателем из суммы окончательного расчета в установленном законом порядке.

Коллективные средства защиты применяются постоянно, в процессе эксплуатации оборудования

Представляют собой комплекс технических решений и организационных мероприятий, обеспечивающих защиту обслуживающего персонала при повседневной эксплуатации объекта.

К техническим способам защиты относятся

Защитная земля, зануление, используемые в комплексе с автоматическим отключением электросетей при возникновении нештатной (опасной) ситуации;
Изоляция проводников и частей установки, по которым протекает электрический ток. Разделение сетей (физическое и электрическое).
Установка ограждений на расстояниях, исключающих возможность прикосновения к токоведущим частям.
Сигнализация: звуковая и световая. Изменение характера сигнала при возникновении опасности должно идентифицироваться сотрудниками при любых условиях (отсутствие освещения, задымление, и пр.)
Установка предупреждающих знаков в местах, где наличие потенциальной угрозы не может быть определено без обозначений.

К организационным мероприятиям относятся

Определение ответственных лиц, которые руководят всеми работами на электроустановках (персональная ответственность).
Утверждение порядка проведения работ, перечня мероприятий, выполняемых согласно наряду.
Документальное оформление сроков, начала и окончания работ, а также перерывов.
Постоянное наблюдение за проведением работ уполномоченным лицом.
Предварительная подготовка рабочих мест, оснащение необходимым инструментом, предметами индивидуальной защиты.
Подготовка персонала: обучение, прием зачетов на знание техники безопасности, медицинский контроль.

Коллективные защитные приспособления в электрических установках не являются гарантией безопасности каждого сотрудника. Однако без этих мер, правильно организовать работы невозможно. Требования выполняются при работе в электрических установках до 1000 В, и выше 1000 В.

Все способы защиты на объектах выполняются в комплексе. Только сочетание коллективных организационных и технически мер, в сочетании с применением индивидуальной защиты, делают работы действительно безопасными.

На какие группы подразделяются плакаты?

В соответствии с назначением плакаты подразделяются на четыре группы: предупреждающие, запрещающие, предписывающие и указательные. По характеру применения они бывают постоянные и переносные.

Постоянные плакаты изготовляются из листового металла, пластических материалов или посредством нанесения красками через трафарет на бетонные или металлические поверхности (двери камер, опоры воздушных линий и т. п.).

Переносные плакаты делают из картона, фанеры, пластмасс и других материалов.

Для ОРУ допускается изготовлять переносные плакаты со специальными приспособлениями (крючок, зажим, шнур и т. п.) для их закрепления на месте установки.

Общие правила использования

Средства индивидуальной защиты должны иметь бирку с указанием даты следующей проверки

Порядок применения электрозащитного инвентаря и снаряжения подробно описывается в нормативной документации, касающейся соблюдения безопасных приемов работы в установках и щитовых. Требованиями ПУЭ предусматриваются следующие правила их использования:

При необходимости работы с конкретным инвентарем, прежде всего, тщательно проверяется его исправность (пригодность к эксплуатации).

Следует внимательно обследовать внешний вид защитного средства. На нем не допускается наличие каких-то загрязнений, а также повреждений корпуса.
Обязательным требованием является недопустимость применения недостаточно сухих резиновых изделий (со следами подтека жидкостей, например). Они не рекомендуются к пользованию в зимнюю изморозь и во время дождевых осадков.
Любое защитное средство должно иметь отметку о проверке с указанием даты следующих испытаний.
