Электросчетчик Меркурий: сферы применения, преимущества и недостатки

Основные и дополнительные характеристики

В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.

Основные характеристики:

номинальное напряжение сети — 230 В;
номинальный ток — 5(60) — 10(80) А;
порог чувствительности — 10/20/40 мА;
диапазон температур в пределах -40…+75⁰С;
масса — 0,25 (0,35) кг.

Дополнительные характеристики:

срок службы — 30 лет;
гарантийный срок эксплуатации — 3 года.

Разновидности приборов учета

Приборы учета используются для измерения количества потребляемой в домах и предприятиях электроэнергии. Существует несколько типов счетчиков электроэнергии Меркурий:

Электромеханические счетчики представляют собой устройства, в которых вращение дисков при потоке электроэнергии отображает количество используемой энергии. Это самый древний и наиболее простой тип счетчиков.
Электронные счетчики основаны на использовании электронных элементов вместо механических. Они более точны, также могут отображать дополнительные данные, например, мощность, напряжение и ток. Кроме того, электронные счетчики могут работать с различными тарифами, что позволяет управлять затратами на электроэнергию.
Счетчики с обратным отсчетом обеспечивают обратный отсчет потребляемой электроэнергии. Такие счетчики применяются в условиях, когда необходимо производить учет объема электроэнергии перед ее фактическим использованием.

Каждый из перечисленных типов счетчиков электроэнергии Меркурий имеет свои преимущества и недостатки, поэтому выбор прибора учета должен осуществляться с учетом индивидуальных потребностей и требований

Важно выбирать надежных производителей и обращаться к проверенным поставщикам, чтобы обеспечить максимальную точность и стабильность работы счетчиков

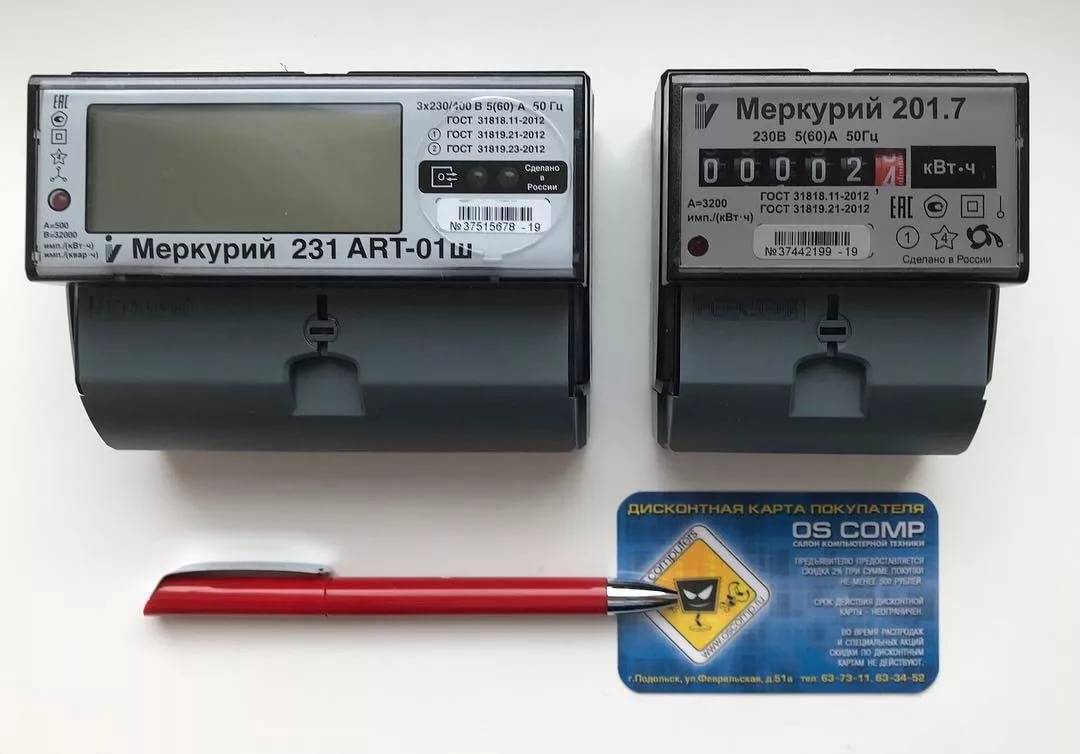

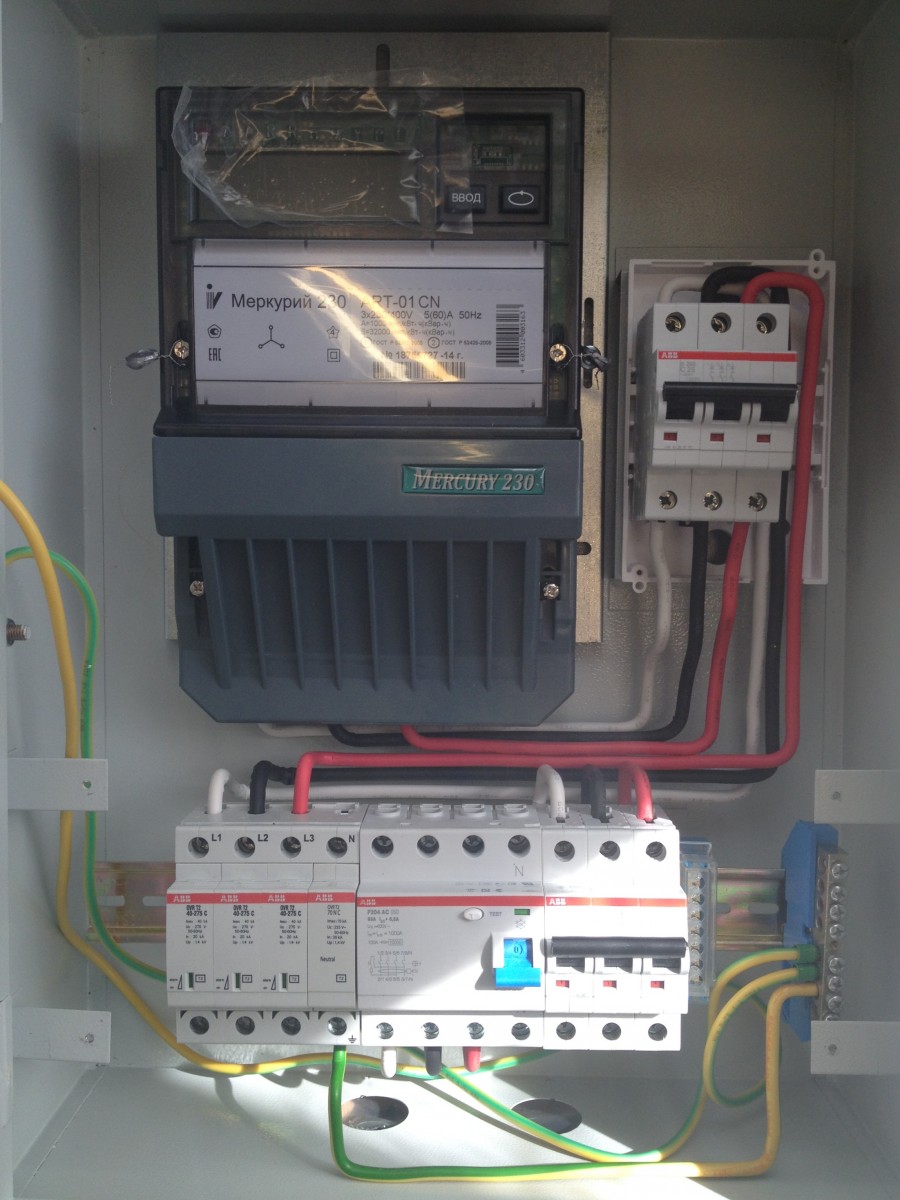

Счетчики Меркурий 230 ART производства Инкотекс

используется для учета потребления активной и реактиной электроэнергии в трехфазных сетях переменного тока (как в 3-х проводных, так и четырех проводных) напряжением 380В и циклической частотой 50 Гц. Счетчики Меркурий очень часто устанавливаются в электрощиты, например в щиты ВРУ.

Основные особенности и характеристики электросчетчиков Меркурий 230 ART

класс точности измерения — 0.5S или 1.0
интерфейсы обмена данными: CAN, IrDA (Ик порт), PLC модем обмен данными по силовой цепи); RS-485
напряжение резервного питания Uрез = 5,5-9 В;
два телеметрических выхода для активной и реактивной энергии( DIN 43864)
защита от взлома, счетчик работает всегда в сторону увеличения, в независимости от подключения ;
самодиагностика счетчика с индикацией ошибок;
возможность управление нагрузкой через внешние цепи коммутации (УЗО);
наличие электронной пломбы

Основные функции счетчика Меркурий 230 ART

Измерение потребляемой энергии, запись в энергонезависимую память, вывод на ЖКИ экран основных параметров потребления, хранение информации, передача данных интерфейсы связи.
Счетчик может быть запрограммирован по 4 тарифам на шестнадцать временных зон в течении суток. Возможность программирования каждого месяца отдельно. По умолчанию программируется на два тарифа согласно тарифного расписания региона заказчика.
Измерение и учёт активной электроэнергии по каждой фазе (протекающей в прямом направлении.
Возможен учёт потерь электроэнергии при передаче тока через линию электропередач и силовых трансформаторов.
Счётчик позволяет дополнительно обеспечивать учет следующих параметров потребления:

Мгновенных значений полной, активной, реактивной мощности в каждой из фаз, суммарно по всем фазам и указанием вектора полной мощности;
Учет действующих фазных напряжений, токов и углов между фазными напряжениями
Измерение частоты измеряемой сети
Коэффициентов мощности по каждой фазе и по сумме фаз.
Превышении лимитов потребления

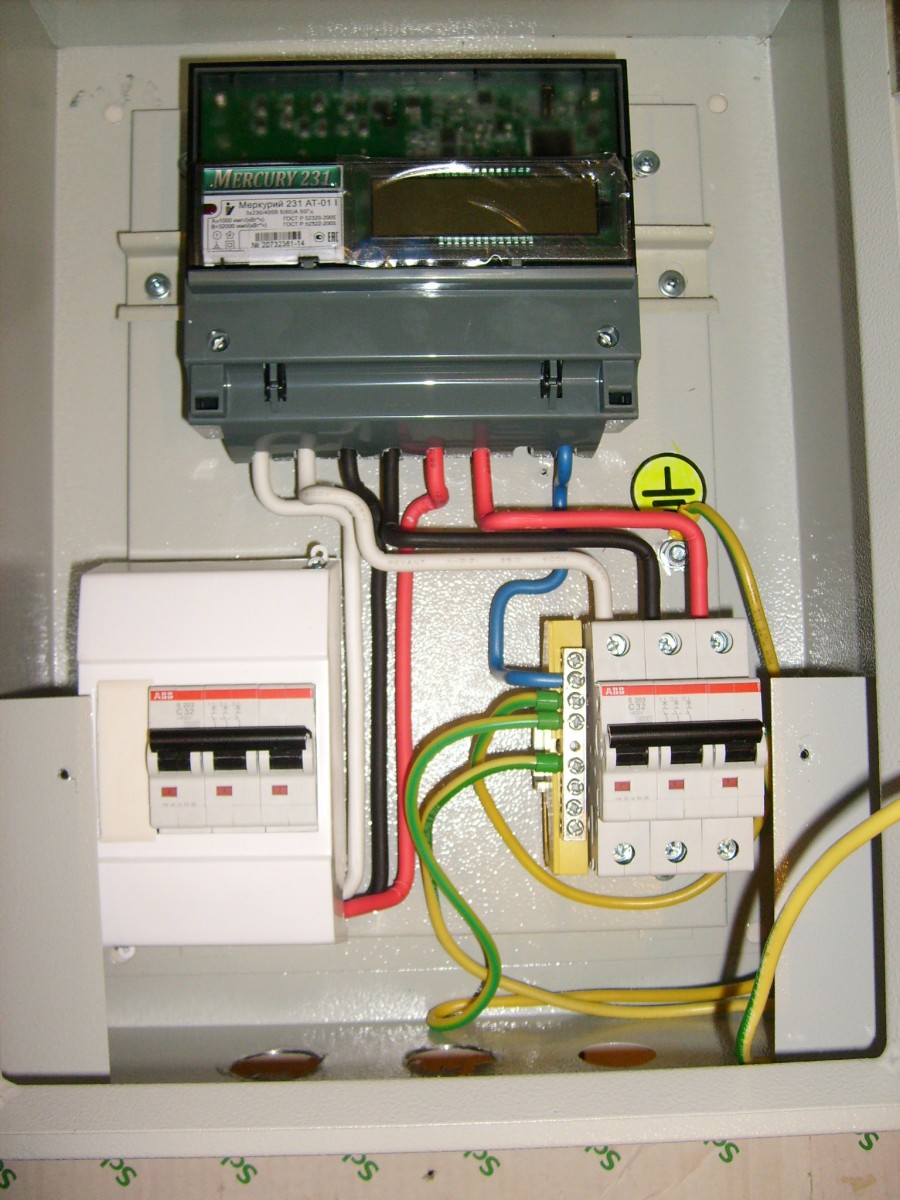

Обслуживание трёхфазных электросчётчиков в процессе эксплуатации

Обслуживание приборов учёта электроэнергии возлагается на управляющие компании. Подобная работа заключается в проверке фазировки, удалении пыли с поверхности, периодических ревизиях. Если электросчётчик установлен внутри частного дома, то вся ответственность за него возлагается на владельца. Он обязан следить за исправным состоянием прибора, сохранностью пломбы. Если возникает подозрение на слабый контакт в клеммнике электросчётчика (провод греется), владелец обязан незамедлительно отключить подачу питания с вводного автомата и сообщить об аварийной ситуации в УК. Если аварийная служба не имеет возможности приехать незамедлительно, нужно сообщить диспетчеру о самостоятельном ремонте. Об этом в журнале делается запись. Это необходимо для того, чтобы для владельца не было последствий по причине сорванной пломбы.

Ревизионные работы в подъездных щитах производятся управляющей компаниейФОТО: podklyuchenie-elektrichestva.ru

Снятие показаний с электросчетчика

Есть два вида устройств – с механическими колесиками и с электронным табло. Второе является более простым способом снятия показаний. Механические изделия имеют на колесиках цифры, которые отвечают за дату, часы, количество электроэнергии и другие показатели.

Независимо от модели данные считываются одинаково. Отличие заключается лишь в нажатии на кнопку ввод. На многозонных изделиях показания отображаются по порядку Т1, Т2 и т.д. Для получения информации на электронном счетчике нужно дождаться появления цифр и записать данные.

Есть второй способ получения данных: несколько раз нажать на кнопку ввода, пока не появятся нужные значения. Затем записываются цифры без символов после точки.

grabber

6)
USB-оптопорт (VR-005, VR-005.1, VR-005.2)
Подходит для электросчетчиков Меркурий-201.8TLO, 203.2T, 204, 206, 208, 231(ш), 233, 234, 236, 238 содержащих оптопорт. Для подключения не требуется вскрытие клеммной коробки.

VR-005
Подробней

3000 руб.

VR-005.1
Подробней

4000 руб.
(обновленная версия)
VR-005.2
Подробней

4000 руб.
(обновленная версия)

Доставка (добавляется к стоимости товара):

1) Почта России 300 рублей (3-5 рабочих дней, выдается трекномер).
2) Самовывоз Н.Новгород

Как можно оплатить:

1) Оплата по счету. Обычно удобна предприятиям, работающим по безналу. Цена отправки включается в стоимость товара. Нужны реквизиты для выставления счета, адрес доставки, ФИО и тел. контактного лица. Запрос направляйте на электронную почту vladrusanov@gmail.com (+79092833416)

2) Онлайн оплата картой любого банка (для физлиц).Выбирайте товар в магазине, оплачивайте картой. Мы на следующий день высылаем товар по указанным почтовым реквизитам.

Согласно “Номенклатуре продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация”, введенной в действие Постановлением Госстандарта России от 30.07.2002 №64 (в редакции от 30.04.2009) и “Номенклатуре продукции подлежащей декларированию соответствия”, введенной в действие Постановлением Госстандарта России от 30.07.2002 №4 (в редакции от 30.04.2009) продукция:
ПРЕОБРАЗОВАТЕЛИ АНАЛОГО-ЦИФРОВЫЕ И ЦИФРОАНАЛОГОВЫЕ ПРОЧИЕ, код ОКП 40 5470:

– Преобразователь интерфейсов USB-RS485/CAN (модель VR-002)
– Преобразователь интерфейсов USB-IRDA (модель VR-001)
– Преобразователь интерфейсов USB-оптопорт (модель VR-005)

не подлежат обязательной сертификации и не подлежат декларированию соответствия.

Как правильно осуществить замену счетчика электроэнергии в квартире

Приборы современного поколения более совершенны, чем старые модели, ведь они прорабатывают достаточно большое количество электрической энергии, исключая появление серьезных проблем:

перепады;
сбои;
замыкания и возгорания.

Требования постановления 442 о замене счетчиков электроэнергии

Согласно обновленному постановлению №442 изменены правила контроля рынка с розничной продажей электрической энергии. Документом предписано, что передачу показаний счетчиков электроэнергии, используемых гражданами РФ, следует выполнять с применением исключительно электрических приборов, причем минимально допустимый класс точности устройств – 2,0.

Современные приборы имеют достаточно высокий класс точности

После того как вышло постановление №442, сроки службы электросчетчиков соответствуют длительности межпроверочного интервала – 6 лет. Это значит, что несоответствующим прибором можно пользоваться до первой проверки со стороны инстанций, затем он подлежит замене. На сегодняшний день производство устройств, имеющих класс точности ниже 2,0, останавливается. Также не допускается выполнение ремонта.

С одной стороны, процедура смены учетного оборудования призвана повысить безопасность эксплуатации электричества, с другой же – появляется вопрос, за чей счет производится замена электросчетчиков. С учетом статьи 221 оплата замены выполняется собственником жилого помещения.

Оплата замены электросчетчика производится владельцем квартиры

Существуют обстоятельства, при которых оплата производится муниципальной службой. Это касается тех договоров, полученных при установке счетчиков электроэнергии в квартире, где имеется соответствующая пометка, в противном случае собственник самостоятельно покрывает все расходы.

Сроки эксплуатации электросчетчика в квартире

Эксплуатационный срок службы любого прибора прописывается в техническом паспорте. В течение этого периода, при условии правильных настроек и отсутствия нарушений правил эксплуатации, устройство максимально точно ведет учет израсходованной энергии. Поэтому все данные, полученные в данный период, можно считать достоверными.

Чтобы проверить сроки службы прибора, достаточно заглянуть в технический паспорт. Там находится пометка, отображающая время первой проверки счетчика, выполненной на территории завода-производителя. Чаще всего оборудование считается годным на протяжении 25-30 лет, после чего необходимо выполнить замену устройства.

Счетчик должен соответствовать по мощности силе тока, который проходит в электросетях

Сроки замены электросчетчиков в квартирах устанавливаются после проведения плановой проверки прибора:

При наличии в квартире счетчика классом точности 2,0 или 1,0, то плановую поверку электросчетчиков выполняют каждые 16 лет. В процессе контроля могут быть обнаружены погрешности и какие-либо нарушения. Тогда метрологическая служба порекомендует выполнить замену оборудования. Средние сроки службы подобных устройств – 32 года.
При наличии устройства классом точности 2,5 собственник жилья обязан осуществить замену учетного оборудования после выхода сроков его службы по техническому паспорту. Сигналом к замене также может послужить обнаружение погрешностей в работе прибора.

Замена приборов контроля электроэнергии осуществляется специалистами

Сколько стоит замена электросчетчиков в квартирах

Все процедуры по установке учетного оборудования должны производиться высокопрофессиональными специалистами. Работы с электричеством чрезвычайно сложны и опасны. Электрик должен иметь право осуществлять распломбирование и запломбирование счетчика. Не запрещено пользоваться услугами частных компаний, однако, следует заранее узнать, имеет ли мастер соответствующее разрешение. В противном случае подобные действия могут быть противозаконными.

Стоимость однофазных многотарифных электросчетчиков Меркурий – 1280-1400 руб. Цена аналогичных однотарифных устройств находится в пределах 670-700 руб. К этому добавляется стоимость обслуживания по демонтажу старого устройства, установке нового оборудования и его подключению.

Установка электросчетчиков в квартире: цены на обслуживание:

Наименование услуги	Цена, руб.
Установка однофазного однотарифного оборудования	1500-2000
Установка однофазного многотарифного оборудования	1500-2000
Демонтаж прибора	500
Установка трехфазного оборудования с прямым включением	2500-3000
Установка/замена оборудования на опоре/столбе	5000-7000
Демонтаж прибора на опоре/столбе	35000

Описание электросчетчиков Меркурий

Счетчики Меркурий 201 выпускаются в различных модификациях Счетчики Меркурий производятся российской компанией Инкотекс. Устройства выпускаются в различных модификациях, отличающихся своими техническими характеристиками. Конструкция всех моделей одинакова. Внешне счетчик выглядит как прямоугольный пластиковый корпус с жидкокристаллическим экраном. Меркурий – безвинтовой, поэтому исключается возможность несанкционированного взлома устройства учета.

Стандартная комплектация включает в себя сам электросчетчик, паспорт и инструкцию по эксплуатации. На приборе обязательно должна быть наклейка-голограмма, по которой можно определить, что устройство является оригинальным.

На лицевой стороне расположен дисплей, с помощью которого считываются показания. Рядом есть табличка с техническими характеристиками электроприбора. Нижняя панель является съемной и используется для защиты контактов. Подключение производится винтовым соединением. На задней панели размещена наклейка со схемой подключения.

Как выбрать многотарифный счетчик

Перед выбором и покупкой прибора учета необходимо точно выяснить, работает ли раздельная система тарифов в данном населенном пункте. В противном случае приобретение дорогостоящего счетчика может оказаться экономически невыгодным.

Непосредственно выбрать устройство можно по нескольким основным параметрам.

По принципу действия

Двухтарифная система поддерживается исключительно электронными счетчиками. В этих устройствах электрический ток с помощью полупроводниковых элементов преобразуется в импульсные сигналы, поступающие в счетное устройство. Для индикации может использоваться электромеханический способ с цифровыми колесиками или более современный жидкокристаллический дисплей, на котором отображаются итоговые показания.

В многотарифных приборах применяется только второй вариант с цифровой индикацией. В связи с этим существуют требования к месту установки, где должен соблюдаться определенный температурный режим, обеспечивающий корректную работу устройства. В противном случае информация перестанет отображаться, хотя сам счетчик будет продолжать учет потребленной электроэнергии.

По классу точности

Данный параметр определяет допустимую погрешность прибора, отражаемую в процентах. Если индукционные счетчики в большинстве своем имели класс точности «2,5», то электронная аппаратура значительно точнее и обладает классом 2, 1, 0,5 и выше. Этот показатель обязательно содержит инструкция и техническая документация, а на корпус Меркурия наносится маркировка, представляющая собой цифру, помещенную в кружок. С повышением класса точности, увеличивается и стоимость самого прибора.

По величине максимального тока

Максимальный ток может быть однофазный или трехфазный. Большинство подключений в квартирах и частных домах выполняется к стандартным однофазным сетям, напряжением 220 вольт, частотой 50 Гц. Иногда по техническим причинам используются исключительно трёхфазный ток на 380 В, когда планируется использование мощного электрооборудования. Поэтому для каждой сети потребуется соответствующий счетчик, отвечающий этим показателям.

Большинство устройств рассчитаны на электрический ток 60 А, с общей нагрузкой до 10 кВт, что вполне достаточно для большинства квартир и домов. Если же нагрузка превышает 10 кВт, то максимальное значение тока для счетчика должно составлять уже 100 А.

По наличию автоматизированного учета энергопотребления и тарифов

Эти системы только начинают внедряться, поэтому на перспективу можно выбрать прибор учета с возможностью подключения соответствующего интерфейса связи. Следует поинтересоваться и другими дополнительными опциями, облегчающими снятие показаний.

По типу установки

Следует выбирать определенный тип установки. В каждую модель заложены собственные способы монтажа, применяемые при установке счетчика внутрь распределительного щита. Здесь же учитывается возможность выполнять фазные подключения. В старых устройствах использовались винтовые крепления через отверстия, предусмотренные в корпусах. Этот способ иногда применяется и в некоторых современных моделях.

Большинство современных приборов можно установить на DIN-рейку, а в некоторых устройствах предусмотрены оба способа монтажа.

Счетчики Меркурий разновидности

Изначально хотелось бы рассказать обо всех счетчиках, которые сейчас набрали особую популярность на территории нашей страны. Сразу стоит отметить, что производитель счетчика Меркурий компания Инкотекс, которая уже крепко закрепилась на нашем рынке и производит не только счетчики, но и другое электронное оборудование. Итак, лучше счетчики Меркурий:

Счетчики Меркурий серии 200 – такие устройства используются в однофазных сетях с частотой переменного тока в ГЦ, номинально напряжение составляет Вольт, учет электроэнергии однотарфный.

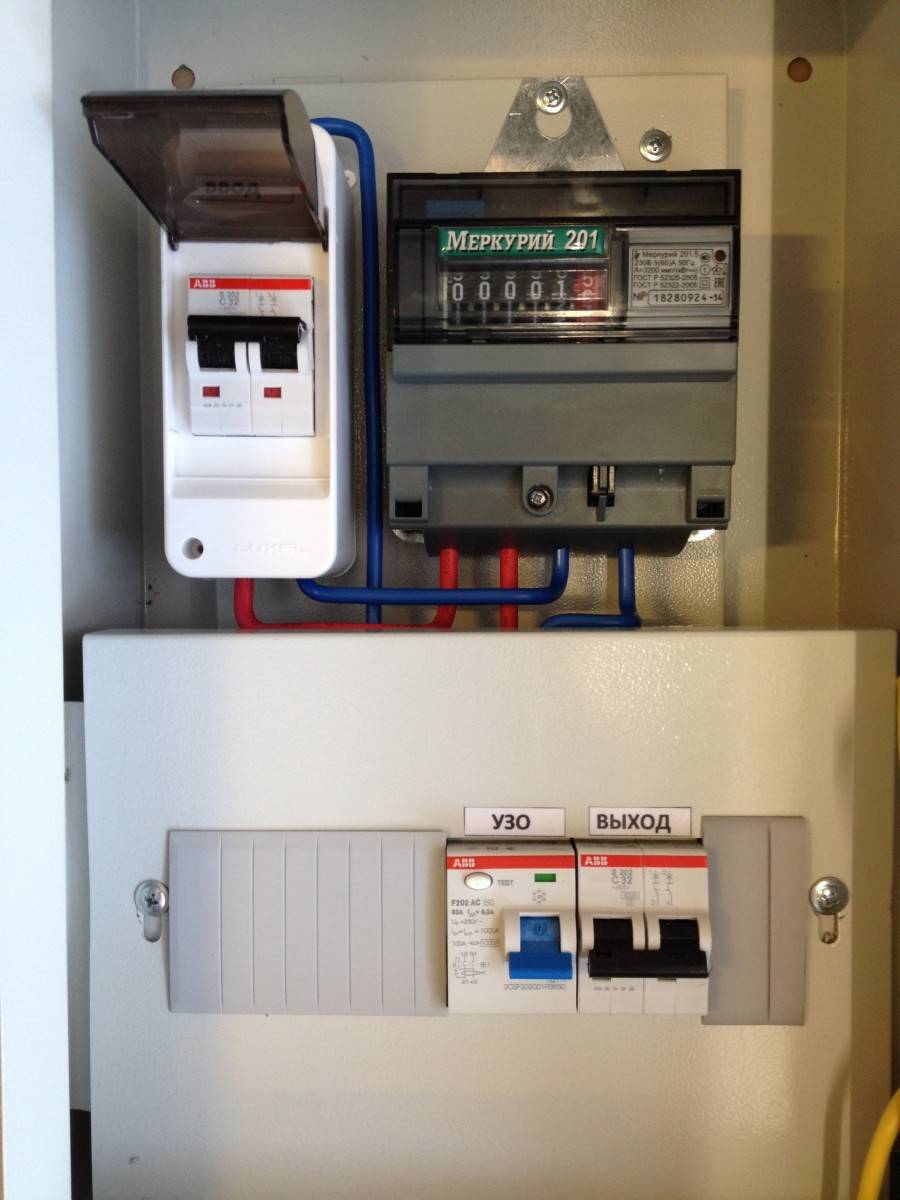

Счетчики Меркурий 201 считаются самыми популярными, они получили широкое распространение и применяются в качестве основных устройств для учета электричества на предприятиях и в частных домах. Такие устройства считаются самыми функциональными и могут быть одно/двухфазными и одно/многотарифными. Конструкция счетчика получилась качественной, ведь она защищена от любого взлома. Такие счетчики получили еще несколько серьезных типов в зависимости от сферы своего применения. Узнайте о том, стоит ли устанавливать двухтарифные счетчики в доме.

Можно выделить следующие типы:

201,2.
201,5.
201,22.

Выше перечисленные типы рассчитаны на номинальный ток в 5А, максимальный рабочий ток составляет 60А.

Типы: 201.4, 201,6 рассчитаны на номинальный ток 5 и максимальный 80А. Они применяются для учета расхода большого количества электроэнергии.

Если говорить за существенные отличия таких счетчиков, то стоит отметить тот факт, что у них разное отображение расходуемой электроэнергии. На моделях 201,4 и 201,22 установлен цифровой индикатор, механический циферблат установлен на моделях 201,5 и 201,6.

Срок службы таких счетчиков Меркурий составляет 30 лет, такими показателями редко могут похвастаться схожие устройства учета. Гарантия от производителя идет на три года, ее вполне хватает, ведь любые проблемы с электрическими приборами учета энергии видно через несколько месяцев. Проверку счетчики Меркурий должны проходить каждые 15 лет, в некоторых модификациях таких счетчиков этот срок может изменяться, все это нужно просматривать в его характеристиках.

Видео обзор счетчика Меркурий

https://youtube.com/watch?v=nZW0itCd-mk

Нева

Распространённой моделью является Нева 103, она обладает доступной ценой и всеми необходимыми функциями для рядового пользователя. Сообщение отображается на механическом циферблате, наличие электричества не требуется для снятия показаний. Посмотреть сообщение можно даже при выходе аппарата из строя.

Устройство Нева обладает удобной крышкой для размещения пломбы. Присутствует защита от несанкционированного вмешательства в работу прибора учета. Изменить цифры в строке для сообщения не получится, клиент просто сломает счетчик Нева без возможности самостоятельного восстановления.

Электросчетчик какой фирмы лучше купить

Разнообразие приборов учета электроэнергии в магазинах поражает воображение покупателя. Без наличия специальных знаний сложно сделать правильный выбор. Помимо большого разнообразия типов устройств, необходимо также иметь представление о компаниях-производителях, выпускающих приборы учета расхода электричества. Самые лучшие счетчики электроэнергии сегодня выпускают четыре компании. Среди их продукции можно найти как однотарифные, так и многотарифные электросчетчики:

Энергомера – лидер российского рынка приборов учета электроэнергии. Компания уже 25 лет ежегодно выпускает 3 000 000 счетчиков, которые впоследствии реализуются в России и странах СНГ. В собственности производителя 4 современных завода и 1 корпоративный институт электротехнического приборостроения. Компания неустанно следит за качеством продукта, процент возврата приборов учета электроэнергии сведен к минимуму.

Инкотекс – крупнейший в России разработчик и производитель уникальной радиоэлектронной продукции. Компания выпускает 800 типов разнообразных электротехнических приборов, реализующихся на мировых рынках. Производитель выгодно отличается внедрением в производство самых современных технологий, что делает продукцию безопасной и востребованной в глазах тысяч покупателей. Выпускает электросчетчики под брендом «Меркурий».

Тайпит – компания создана в 1991 году и на протяжении двух десятков лет входит в число лидеров на рынках электроустановочного и электрического оборудования. Организация является эксклюзивным дистрибьютором ряда товаров, а также производит собственные уникальные счетчики, отвечающие потребностям домохозяйств.

EKF – российская компания, выпускающая электросчетчики под брендом SKAT

Производственное предприятие создано в 2001 году, производит широкий ассортимент электроустановочного оборудования, дифференцированных автоматов уделяя основное внимание безопасности, эффективности и соотношению цены с качеством.

МЗЭП – Московский завод электроизмерительных приборов выпускает электросчётчики под брендом «Агат». В каталоге компании однотарифные и многотарифные приборы учета для однофазных и трёхфазных сетей.

ЭктоСтрой – российская компания, более 10 лет выпускающая системы автоматизации для частных домов и производственных предприятий

Выпускает серию электросчетчиков EctoControl, которая отличается современным дизайном, точностью и надёжностью.

Все вышеперечисленные компании являются самостоятельными разработчиками и производителями бытовых счетчиков электроэнергии, отвечающих мировым и российским стандартам безопасности.

Лучшие пылесосы для дома

Виды

Индукционные

Эти приборы знакомы многим его пользователям благодаря своему стеклянному окошку, за которым крутится специальный диск. Скорость его оборота зависит от количества энергопотребления. Данный вид электросчетчика уже не актуален, так как его вытесняют с рынка разные современные аналоги.

Из-за своей невыгодности, сейчас уже его никто не устанавливает. Индукционные приборы имеют больше недостатков, чем преимуществ, ведь их устройство не позволяет совершать автоматизацию учета и под влиянием определенных факторов может искажать свои показания.

Вместе с использованием, понизилось и производство индукционных счетчиков. Причина этого заключается в предпочтении более новых и современных видов электросчетчиков.

Цифровые

Это более новые приборы, которые сегодня приобрели большую популярность.

По сравнению с предыдущим видом, цифровые электросчетчики обладают множеством преимуществ:

Надежность и точность системы.
Возможность одновременной проверки активной и реактивной мощности.
Возможность разработки многотарифных установок.
Реализация внешнего интерфейса (изменение тарифов, возможность диагностики и управления).
Осуществление статистического управления.
Хранение информации накопленной энергии за определенный период времени;

С помощью таких электросчетчиков, можно совершать автоматизацию учета энергии и ее распределение. Также, некоторые системы способны предусматривать предварительную оплату электроэнергии. Причем информация об оплате записывается на электронную карточку, которая является индивидуальной для каждого пользователя.

Гибридные

Это самые редкие виды, которые сейчас практически никто не использует.

Гибридные счетчики не очень удобны, так как измерительная их часть является электрической, а вычислительная часть – механическая.

Преимущества и недостатки

При производстве модельной линии счетчиков марки «Меркурий» предусматривалась практика других разработчиков. Были поставлены задачи изготовления прибора, отличающегося высокой точностью и надежностью, с новейшей элементной базой, низкой себестоимостью, с развитым функционалом, отвечающего всем требованиям.

По окончании исследования, прибор усовершенствовали. Счетчик электрического учета «Меркурий» отличается схемотехническим исполнением и обладает максимальной функциональностью. Получилось это, благодаря применению импортных составляющих передовых производителей.

Технический потенциал системы учета энергии по отдельной стоимости ориентирует в правильности потребления электричества. В период максимального пользования, которое приводится на утренние и вечерние часы, тариф за киловатт-час электроэнергии заметно выше, тогда, как в ночное время, стоимость в несколько раз меньше.

Тем не менее, на практике количество населения, которое перешло на учет энергии по тарифам, не так уж и велико. В чем нежелание потребителей перейти на использование новейшего технического оборудования? Специалисты выделяют несколько моментов:

достаточно невысокая стоимость электричества, что на некоторое время сдерживает россиян от затрат на покупку современных устройств;
не все граждане хотят менять свой распорядок дня и пользоваться электроприборами с большей мощностью (к примеру, стиральная машинка) в ночные часы;
не каждому производству выгодно переходить на ночные смены работы;
отдельные группы населения испытывают сложность при снятии показаний с прибора учета по тарифам.

Невзирая на некоторые минусы, преимущества при переходе на многотарифные электронные устройства учета электроэнергии не подлежат сомнению.

Особенности в конструкции

Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:

безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
два способа отображения информации.

По последнему признаку счетчики делятся на:

электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;

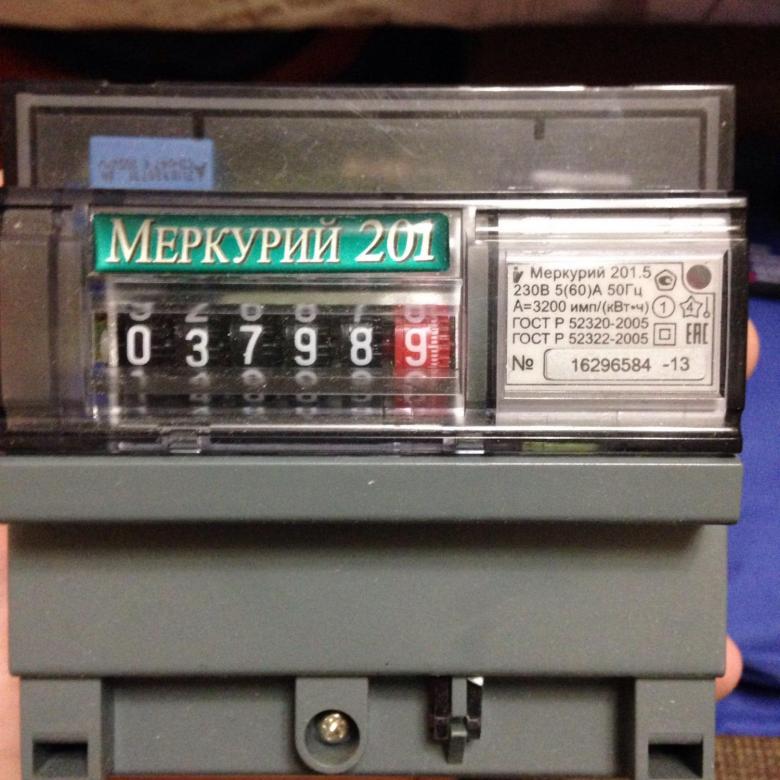

электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).

В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.

Электронный счетчик электроэнергии Меркурий 201,2

Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.

Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.

Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:

оптрон — импульсный выход (телеметрия);
встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
оптопорт. Предусмотрена функция «электронная кнопка»;
микропроцессор;
PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.

Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:

относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от , тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного ): в щите приходится выпиливать окно;

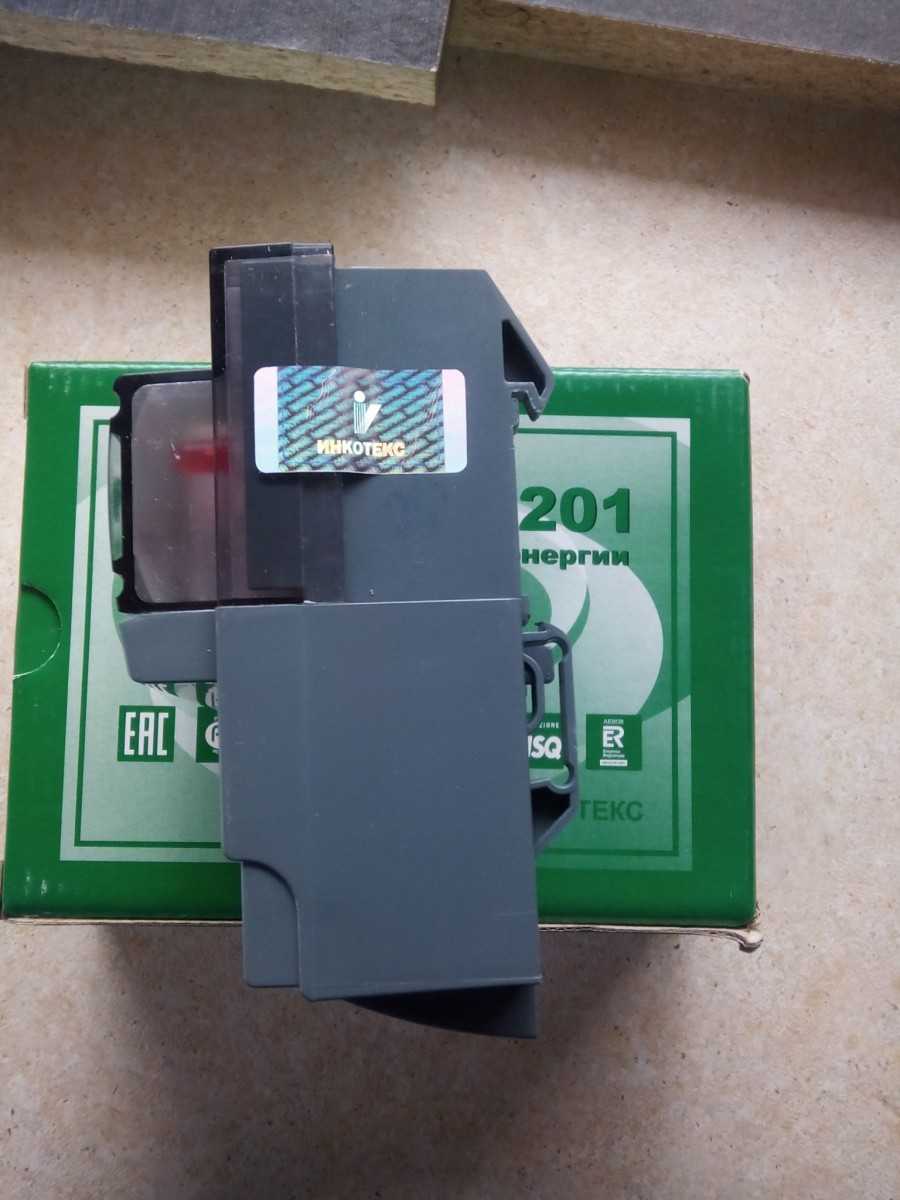

труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.

«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.
