Схема подключения и устройство откатных ворот с электроприводом

Самостоятельный монтаж автоматики

Для того чтобы самостоятельно смонтировать систему автоматического открывания, необходимо проверить, насколько исправно работают створки ворот. Если они не открываются или открываются с трудом, необходимо будет их отремонтировать.

После того, как вы удостоверились в том, что они отлично работают, вам потребуется приготовить следующие инструменты:

• шуруповёрта;
• дрели;
• рулетки;
• молотк, плоскогубцы, металлические изделия.

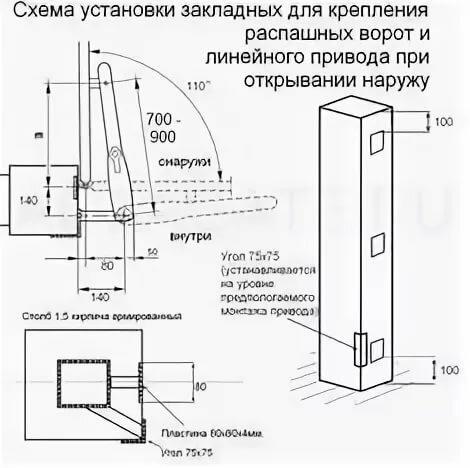

Подобрав необходимый инструмент, стоит обратить внимание на вид и состояние опорных колонн. Так, например, для линейного привода понадобиться расстояние от края столба в 150 мм и меньше. Данный вид привода самый популярный и доступный для использования ворот распашного типа

Во всех иных случаях имеет смысл выбрать тип привода рычажной

Данный вид привода самый популярный и доступный для использования ворот распашного типа. Во всех иных случаях имеет смысл выбрать тип привода рычажной.

Разобравшись с приводом, стоит начать непосредственно монтаж автоматики. Согласно инструкции данный процесс необходимо производить поэтапно, не отклоняясь от неё. Так, например, необходимо очень точно выверить место установки основания привода. Если такое основание бетонное или же кирпичное, его придётся дополнительно укрепить.

Опытные специалисты в области строительства советуют для начала эксплуатации линейного привода сохранить примерно 1 см запаса хода его штока. После того как этот запас установлен, необходимо отрегулировать плавность хода всего механизма. Если створки ворот двигаются плавно, стоит заняться регулировкой упоров или же специальной автоматикой с концевыми выключателями. Она должна останавливать створки при слишком быстром движении.

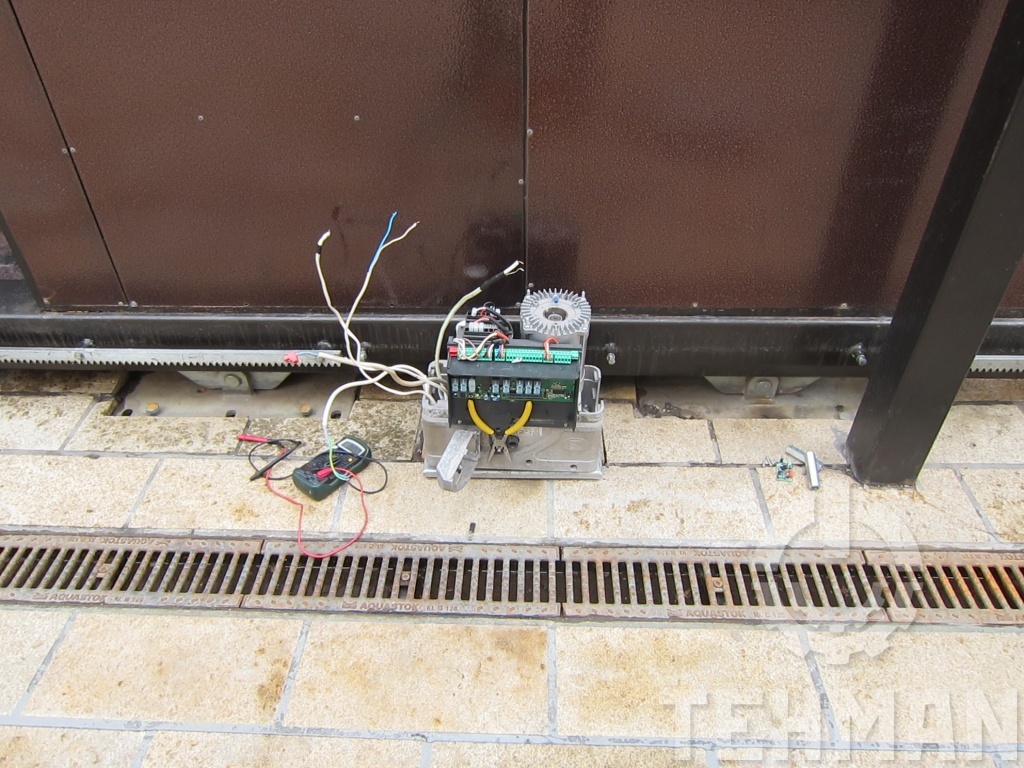

После того как автоматика будет смонтирована, её необходимо будет подключить к электричеству. После того, как система будет включена, нужно будет окончательно отрегулировать время работы створок, а также оснастить всю конструкцию фотоэлементами и сигнальными лампами. Обычно все системы автоматического открывания дверей комплектуются дополнительной резервной кнопкой для того, чтобы в случае необходимости можно было открыть ворота без использования пульта дистанционного управления.

Блоки управления привода CAME (инструкции):

Блок управления LB18 Блок управления LB35 Блок управления LB38 Блок управления LB54 Блок управления LB90 Блок управления LB180 Блок управления LBD2 Блок управления V0670 Блок управления LM21 Блок управления LM22 Блок управления ZA3N Блок управления ZA4 Блок управления ZBK-ZBKE Блок управления ZBX-7 Блок управления ZBX-6 Блок управления ZC3 Блок управления ZC4 Блок управления ZC5 Блок управления ZCX10 Блок управления ZE4 Блок управления ZE5 Блок управления ZG2 (ZC2) Блок управления ZL19 Блок управления ZL21 Блок управления ZL22 Блок управления ZL37 Блок управления ZL38 Блок управления ZL150N Блок управления ZL160N Блок управления ZL80 ZL80C Блок управления ZL90 Блок управления ZL170N Блок управления ZL180 Блок управления ZM2 Блок управления ZM3E Блок управления ZN1 Блок управления ZR100 Блок управления ZT4 Блок управления ZE5 New Блок управления ZL19N Блок управления ZLJ24 Блок управления ZT6-ZT6C Блок управления ZT5-ZT5C Блок управления ZR24 Блок управления ZC3C Блок управления ZF1N Блок управления ZL19NA Блок управления ZL92 Блок управления ZLJ14 Блок управления ZM3EP

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

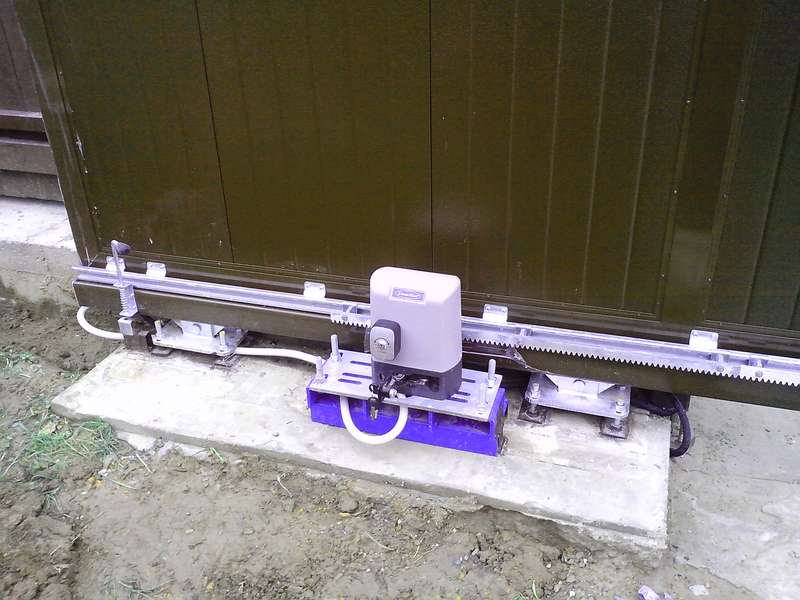

Выбор привода для откатных ворот

Выбирать электропривод для монтируемых откатных ворот нужно исходя из следующих моментов:

• частоты его использования;
• мощности двигателя.

Мощность выбирается в значимости от габаритов, конструкции ворот. Это также определяет сопротивляемость механизма внешним воздействиям. Вес одной створки составляет примерно 300–800 килограмм. Точный вес зависит от размера конечного элемента, толщины металла из которого он изготовлен, особенностей конструкции вроде наличия ребер жесткости.

Выбирать систему для устройства откатных ворот с электроприводом необходимо из расчета, что для передвижения 300-килограммовой створки надо установить двигатель мощностью примерно 300 Ватт. Если вес всей конструкции меньше одной тонны, то можно установить электропривод на 600 Ватт.

Так как чаще всего откатные ворота являются цельными полотнами, то при расчете мощности учитывается коэффициент. В большинстве случаев, он берется равным 40 и умножается на вес нагрузки. В результате будет получена максимальная нагрузка на систему передвижения из которой выбирается ее мощность.

Интенсивность использования также важна при выборе откатных ворот с электроприводом. Чаще всего, подобные конструкции применяются с умеренной нагрузкой поэтому нужно подбирать оборудование, интенсивность использования которого находится в пределах 30-50%.

Если монтаж планируется выполнять своими руками, то пренебрегать данными характеристикам нельзя. В противном случае оборудование будет работать с повышенной нагрузкой и быстро выйдет из строя.

Также имеются системы рассчитанные на определенное количество циклов, которое измеряется в процентах. Есть модели на 30, 50, 70, 100% интенсивность работы. Когда предусматривается высокая проходимость ворот, то специалисты рекомендуют ставить связку ворота-шлагбаум, которая имеет высокой срок службы. Особенностью является то, что при большой проходимости можно открыть ворота, а поток транспорта контролировать шлагбаумом.

Электропривод представляет собой сложную конструкцию, в которой двигатель через редуктор передает энергию электричества в механическую энергию вращения вала

Поэтому очень важно проводить регулярный осмотр этих узлов, что значительно продлит срок службы всей системы

Не менее важным при выборе откатных ворот с электроприводом является ее изготовитель. Наибольшей популярностью пользуются немецкие, итальянские системы, отличающиеся относительно простым монтажом, высокой надежностью и долгим сроком службы.

Установка конструкции привода

Перед установкой электропривода для гаражных ворот необходимо обеспечить герметичность и надежность конструкции. Для этого следует проделать следующие шаги:

1. Очистите поверхность ворот от пыли и грязи с помощью щетки или пылесоса.
2. Проверьте состояние и надежность крепежных элементов ворот. Замените слабые или поврежденные элементы.
3. Установите опорную конструкцию для привода на потолок гаража. Врастите анкеры или использовать другие специальные методы крепления.
4. Закрепите привод к опорной конструкции, убедившись, что он надежно фиксирован.
5. Установите монтажные пластины и кронштейны на ворота, согласно инструкции производителя.
6. Подключите электрический кабель к приводу и проверьте его надежность и изоляцию. При необходимости замените поврежденный кабель.
7. Подключите привод к электрической сети с применением электроразетки или другого соответствующего метода.
8. Протестируйте функциональность привода, убедившись, что он работает исправно.

После установки конструкции привода не забудьте провести тесты безопасности и проверить, что система остановит ворота при обнаружении препятствий.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

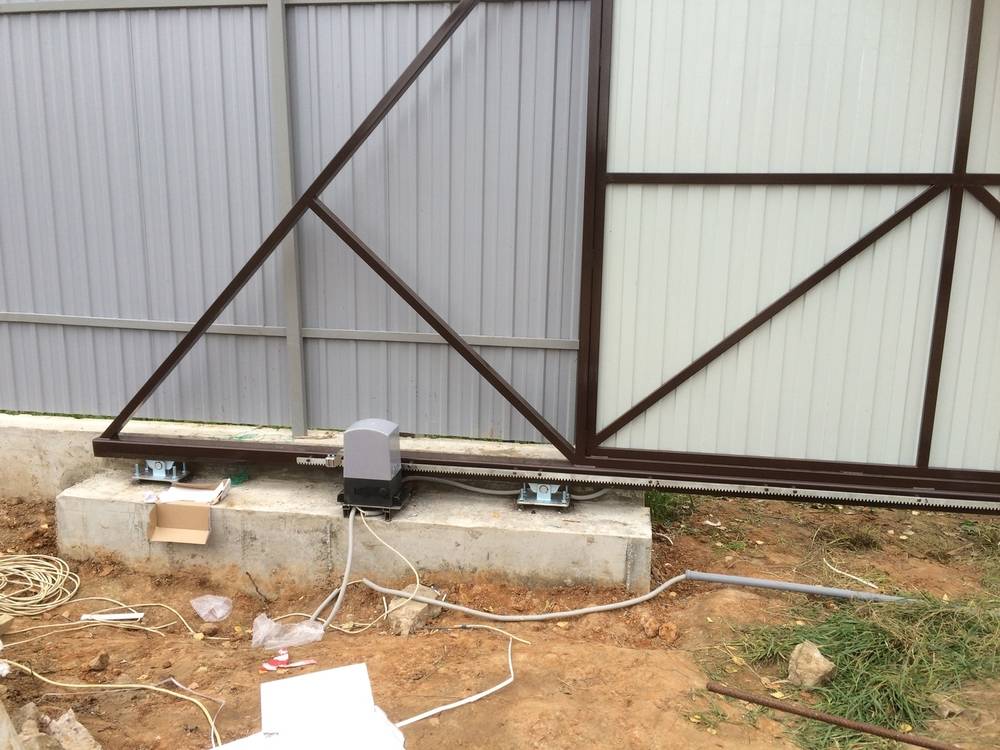

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Электропривод для распашных ворот

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу

Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную. Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.

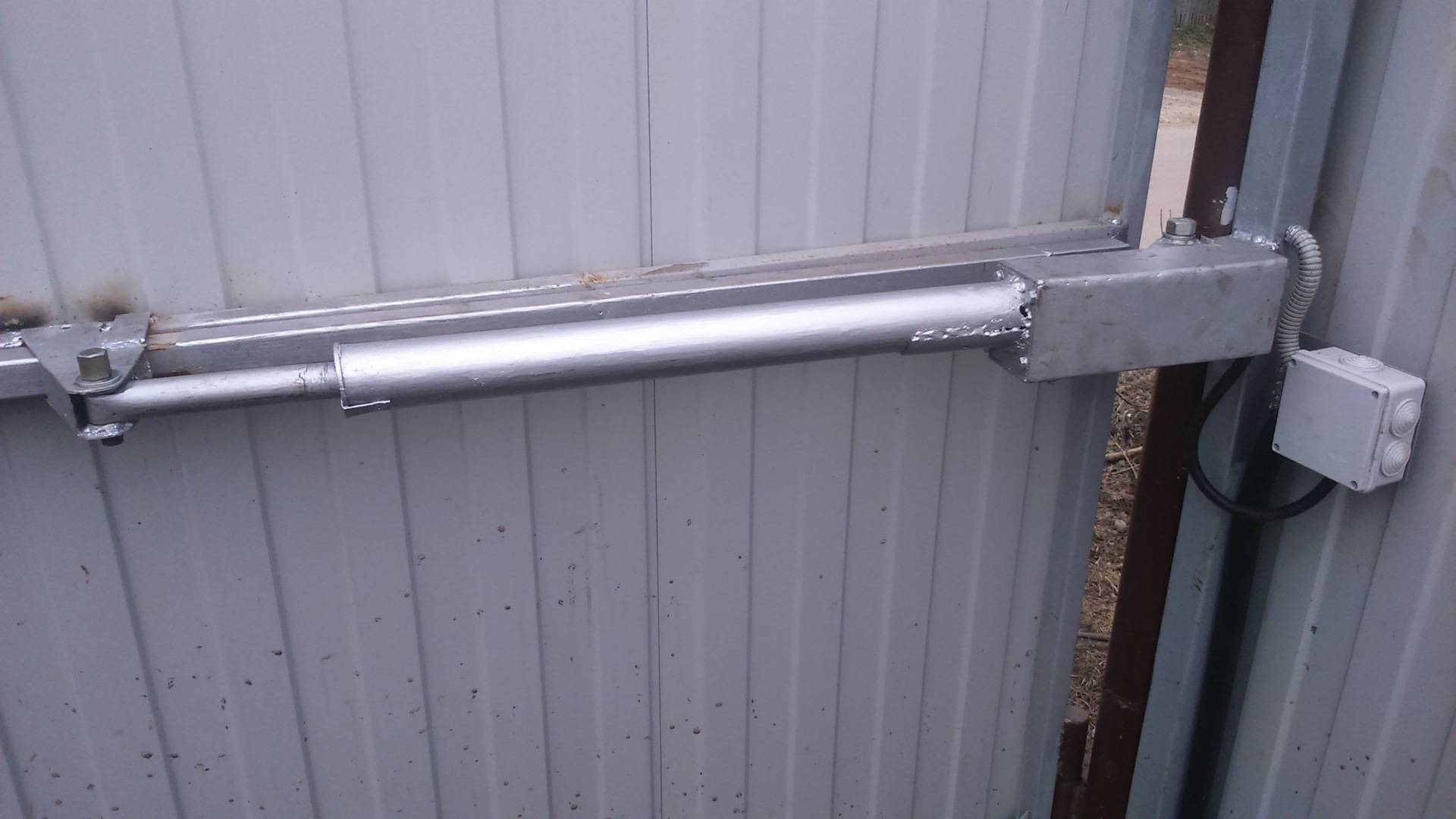

Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.

Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.

Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

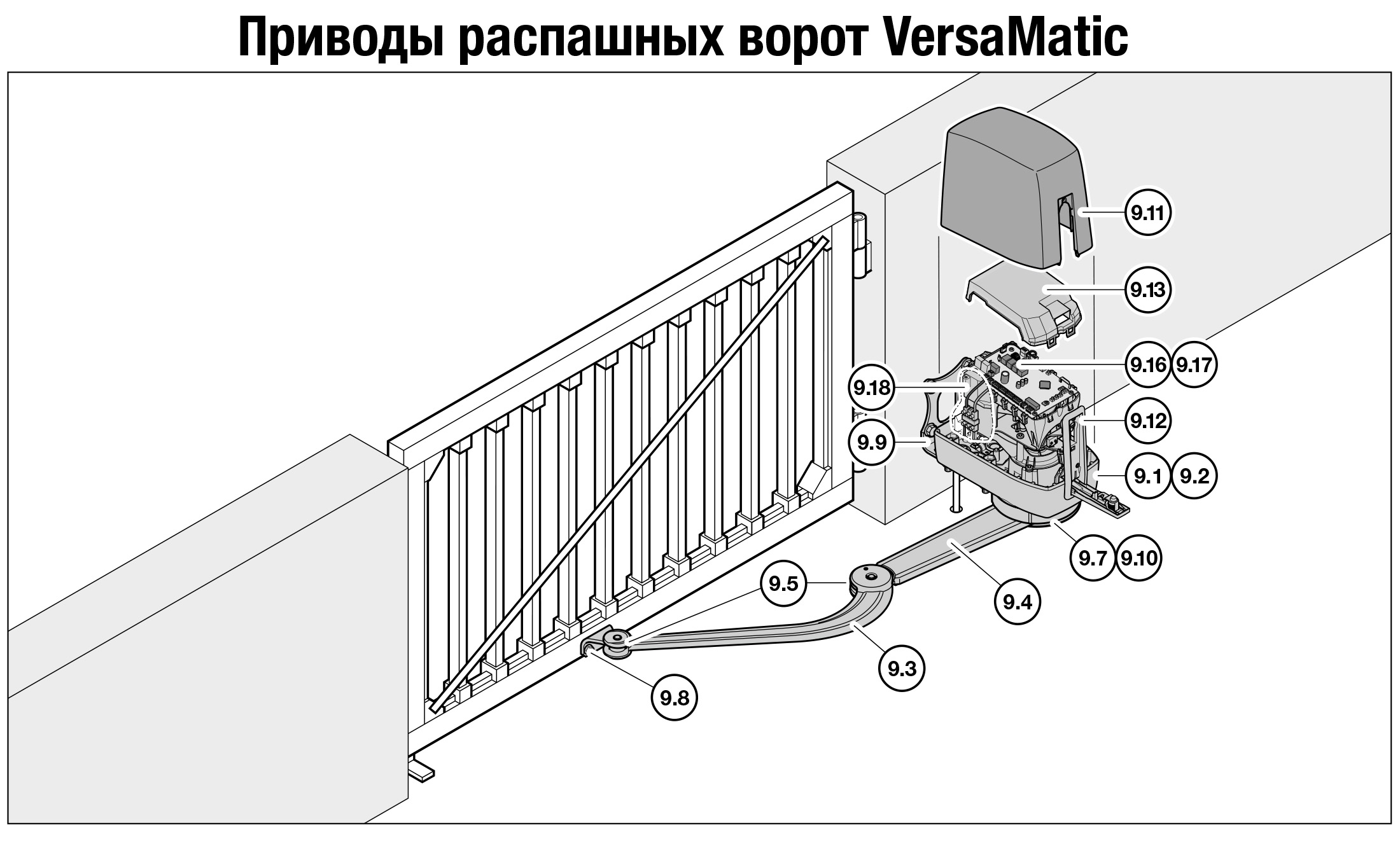

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

Подготовка рабочей площадки

Перед началом установки электропривода для гаражных ворот необходимо обеспечить безопасную и комфортную рабочую площадку. Вот несколько важных шагов, которые следует выполнить:

1. Очистите рабочую площадку от мусора и посторонних предметов. Убедитесь, что на полу нет ничего, что может помешать работе или стать причиной травмы.
2. Защитите рабочую зону от внешних воздействий. Расположите свои инструменты и материалы под навесом или используйте большие пластиковые пленки, чтобы защитить их от дождя или снега.
3. Наденьте защитное снаряжение. Это включает в себя защитные очки, резиновые перчатки, наушники и другие средства индивидуальной защиты. Оно обеспечит безопасность во время работы и снизит риск получения травмы.
4. Отключите электроснабжение. Перед началом работы разместите предупреждающие знаки и отключите питание в зоне установки электропривода. Это поможет предотвратить случайное включение и обеспечит безопасность во время работы.
5. Проверьте уровень и горизонтальность рабочей поверхности. Прежде чем приступить к установке электропривода, убедитесь, что пол уровен и горизонтален. Если это не так, скорректируйте положение ворот или используйте специальные крепления и выравнивающие устройства.

Следуя этим рекомендациям, вы создадите безопасную и благоприятную рабочую среду для установки электропривода для гаражных ворот.

Откатные ворота на винтовых сваях

Перед выбором определенного типа и конструкции ворот следует разобраться с техническими характеристиками. Основной составляющей сооружения является основание, если рассматривать силовую нагрузку. Его выполняют бетонным или свайным. В последнем случае в составе комплекта имеются детали, способные предотвратить раскачивание ворот.

Винтовые сваи имеют такие достоинства:

• Продолжительный срок службы. С течением лет несущая способность изделий не уменьшается.
• За невысокую стоимость можно получить изделия высокого качества.
• Повышенная точность монтажа опор.
• Установку выполняют, не проводя земляные работы. Это позволяет работать в стесненных условиях.
• Время возведения ворот сведено к минимуму.
• Монтаж свай можно выполнять при любой погоде.
• При повреждении опор ремонт можно провести самостоятельно.
• Винтовые сваи можно использовать повторно.

Откатные ворота на свайных опорах надежны и устойчивы. Оборудовать ограждение можно в кратчайшие сроки. На практике сооружение сдвижных конструкций на сваях является выгодным решением. Оно позволяет создать долговечные ворота, которые прослужат не одно десятилетие.

Установка свай для откатных ворот

Фундамента на свайных опорах рассчитывают в соответствии с гидрогеологическими характеристиками грунтов. Именно наличие подземных вод определяет глубину установки стволов свай. Она может равняться 1-2,5 метрам. Показатель отличается в зависимости от местности.

Важно! Монтаж откатных ворот на сваях следует выполнять согласно инструкции. При точном следовании указанным производителем правил можно добиться качественного результата

При установке свай под откатные ворота порядок действий должен быть следующим:

Обозначить место установки свай

Важно учесть расположение роликовых элементов.
Разметить опоры.
В определенных местах выполнить углубления в полметра. Ямка будет лишь давать направление движению ствола сваи.
Ввинтить опоры.
В определенный момент сваи «отказывают». Поэтому их следует устанавливать на разную высоту

Чтобы выровнять верхушки используют болгарку.
Полость трубы заполняют бетоном.
Затем наварить оголовки.
Установить швеллер
Закрепить роликовые механизмы

Поэтому их следует устанавливать на разную высоту. Чтобы выровнять верхушки используют болгарку.
Полость трубы заполняют бетоном.
Затем наварить оголовки.
Установить швеллер
Закрепить роликовые механизмы.

Ввинчивание свай можно выполнить своими силами. Однако если грунт прочный, понадобится помощь. По мере ввинчивания опоры необходимо следить за вертикальностью ее расположения. В этом случае конструкция окажется максимально прочной.

После полной установки опорной основы следует переходить к сборке откатных ворот. Удобство применения свай для откатных конструкций позволяет получить надежную систему, способную исправно служить много десятилетий.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Стоимость моделей

1. Фурнитура для откатных ворот = 1 комп
2. Рама, отделанная профильным листом (окраска по RAL) с внешней стороны
3. Электропривод Nice RD400 (до 400 кг , 2 пульта , Италия)
4. Монтаж.

Высота проёма	Ширина проёма
3000	3500	4000
1800	49900 руб.	51500 руб.	53000 руб.
2000	49900 руб.	52900 руб	54500 руб
2200	50900 руб.	53900 руб.	54900 руб.
2500	52200 руб.	55000 руб	56900 руб.
3000	55900 руб.	58900 руб.	58900 руб.

В Москве цена зависит от параметров, материала полотна, способа открытия и марки автоматической системы. По этой причине у всех клиентов она разная и рассчитывается индивидуально. Итоговую стоимость наш специалист сможет назвать только после того, как проведет все замеры. Заказывая изделие у нас, вы можете быть уверены – ваши ворота прослужат долгие годы.

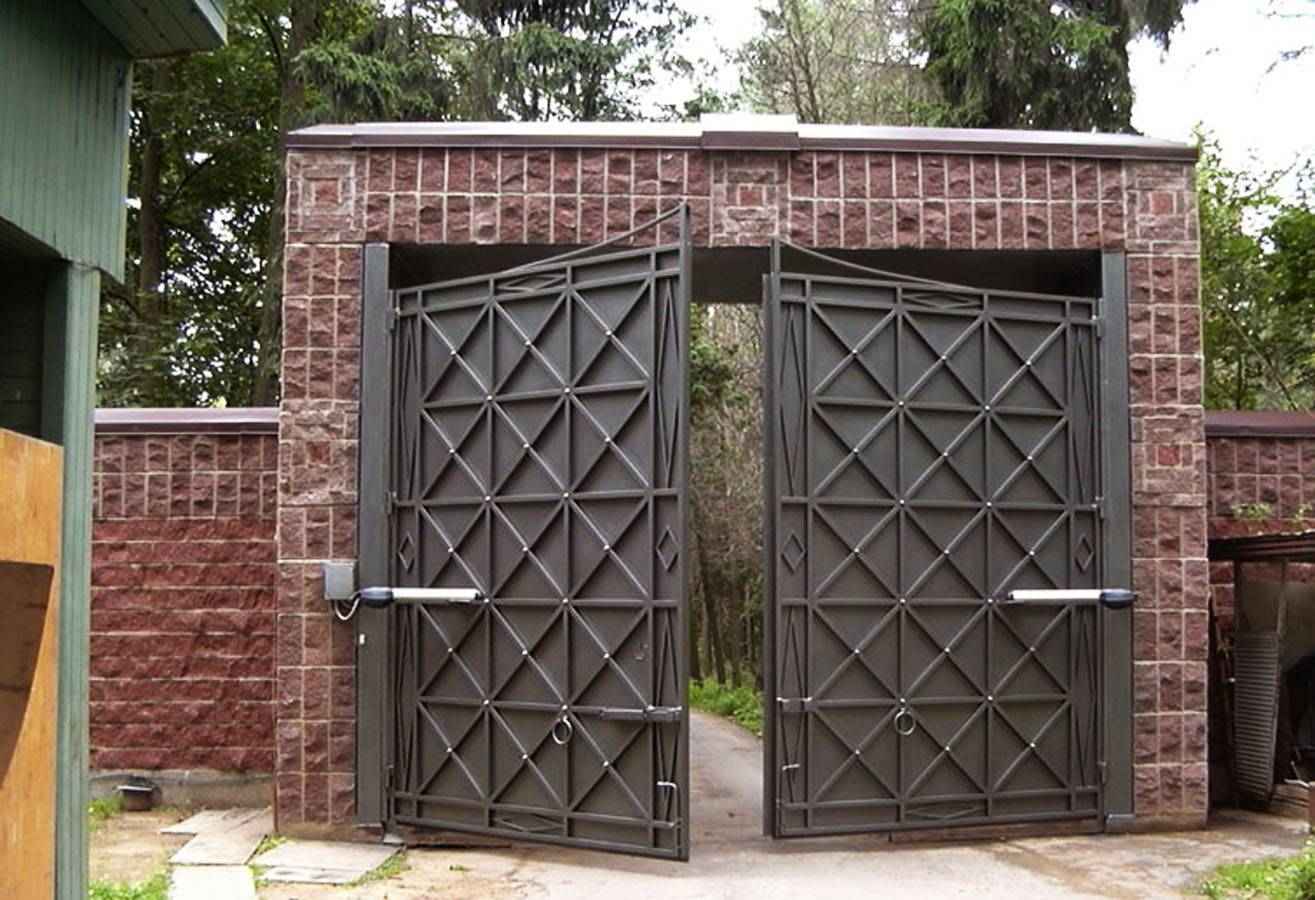

Особенности распашных ворот с электроприводом

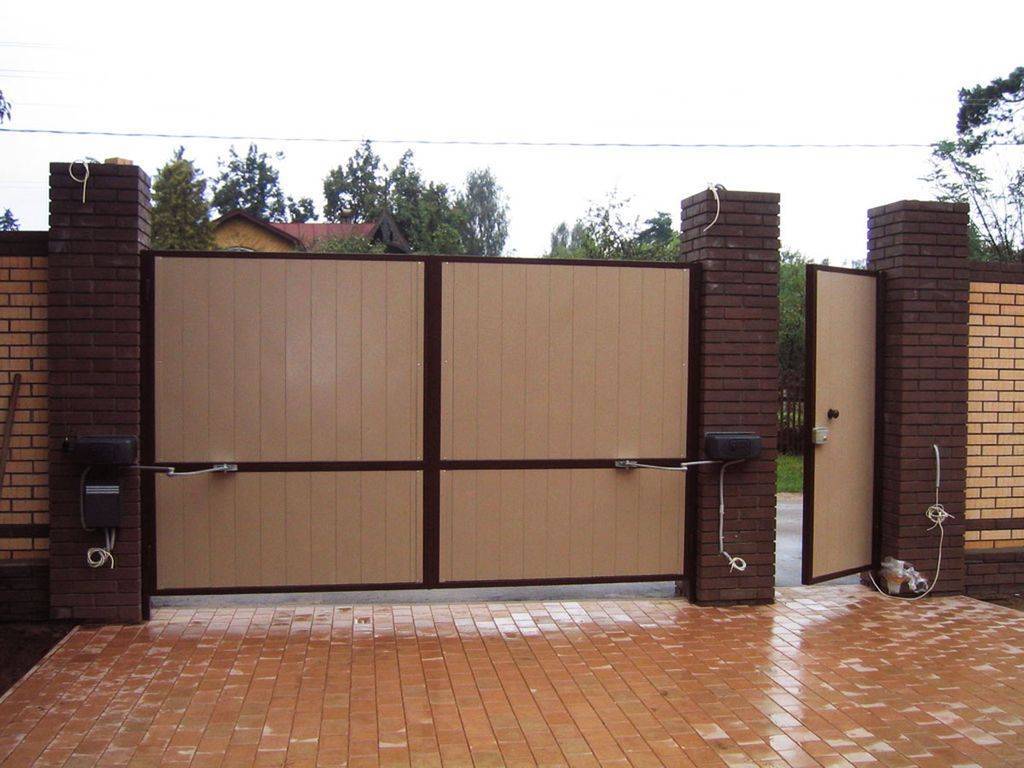

Достоинством распашных ворот является легкость самостоятельного монтажа

Автоматический тип распашных ворот отличается от стандартных по наличию электрического привода. Две створки можно открывать внутрь и наружу. При выполнении изделий своими руками нужно учитывать преимущества и недостатки. К достоинствам распашных конструкций относятся:

• возможность обустройства даже при ограниченном бюджете;
• популярность – все узлы автоматики есть в продаже;
• беспрепятственность проезда транспортных средств при наличии места;
• выполнение створок из любых материалов;
• легкость самостоятельного монтажа полотна.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

• при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
• чем больше данный показатель, тем легче будет въезжать на территорию участка;
• ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

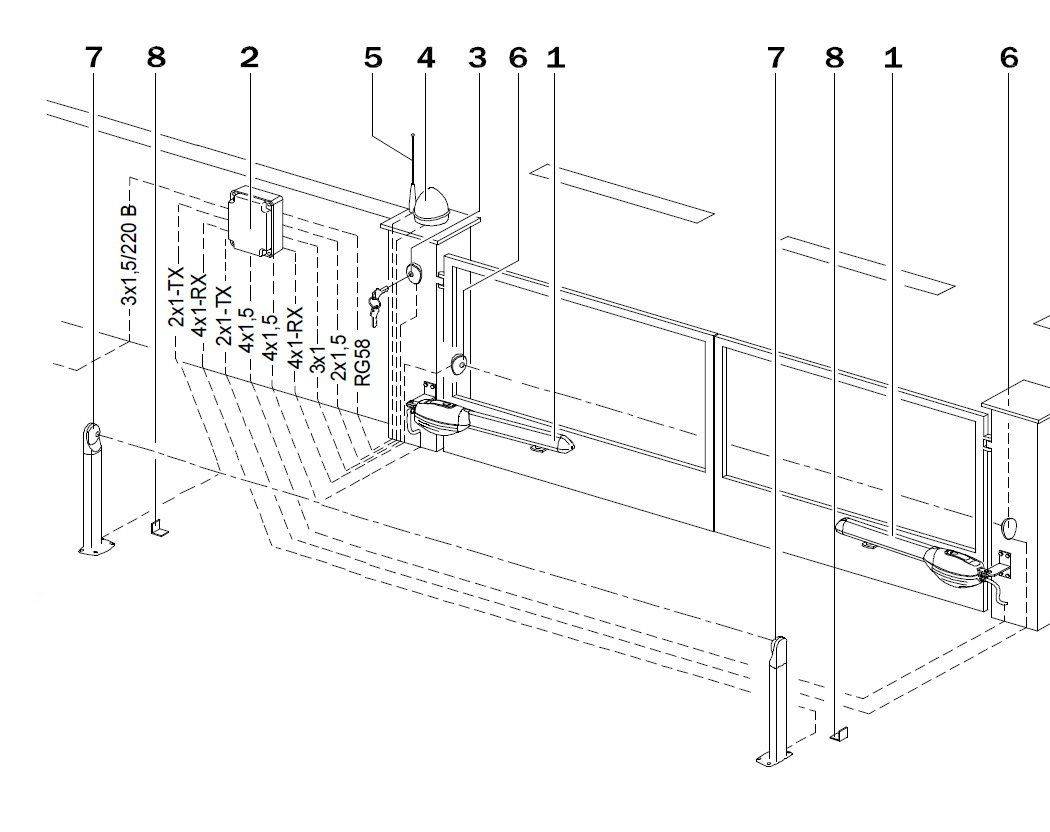

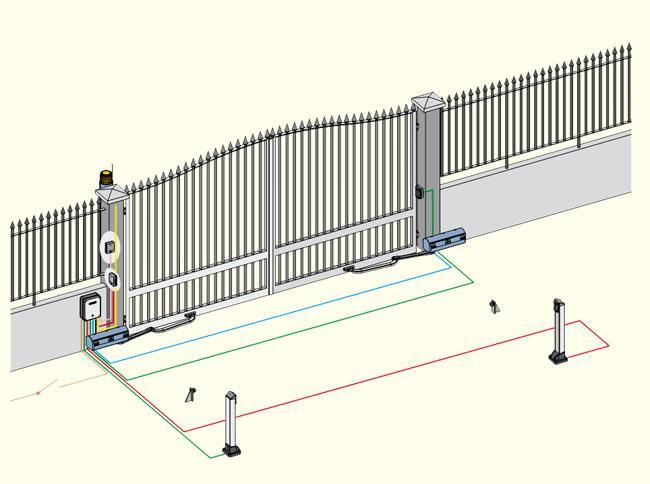

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Радиоуправление CAME (инструкции):

AF43SR Радиоприемник ATOMO, встраиваемый AT01 Брелок 433МГц RBE4N Радиодекодер внешний ~/= 12/24В RE432 Радиоприемник TOP, TAM, 433 МГц, внешний RE432RC Радиоприеник ATOMO, внешний TAM-432SA Брелок 433МГц TOP-432SA Брелок 433МГц TOP-432SA Программирование TOP-432NA Брелок 433МГц TCH-4024 Брелок 40 МГц TCH-4048 Брелок 40 МГц TWIN Программирование TOP-432EE Брелок 433МГц TOP-434EE Брелок 433МГц Антенна AT02 Брелок 433МГц AT04 Брелок 433МГц RBE42 Радиодекодер внешний ~ 220В RE402 Радиоприемник TOUCH 40 МГц, внешний RE862 радиоприемник ТОР 868 МГц, внешний S9000 Клавиатура радиоканальная ТОР, ТАМ 433МГц TOP-432EV Брелок 433МГц TOP-434EV Брелок 433МГц TOP-434NA Брелок 433МГц TOP-862NA Брелок 433МГц TOP-864NA Брелок 433МГц TWIN2 Брелок 433МГц TWIN4 Брелок 433МГц RBE4RC Радиоприемник АТОМО, внешний (500 брелков)

Пусковая аппаратура

Для сборки электрической схемы понадобится два магнитных пускателя IEK КМИ 1121 с напряжением питания катушек 230 В, либо один реверсивный пускатель ПМЛ 2561 (преимущество последнего в наличии механической блокировки). Основных контактов должно быть три.

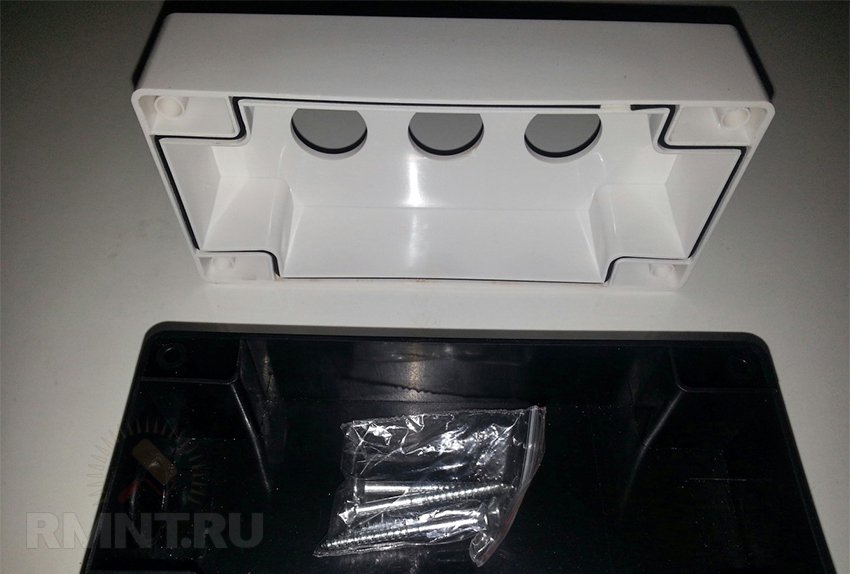

Также необходимо наличие блока вспомогательной контактной группы, включающей по одному нормально открытому и нормально закрытому контакту. Дополнительно потребуется кнопочный корпус IEK КП103 с тремя кнопками «Пуск», «Реверс» и «Стоп». Для установки поста с уличной стороны рекомендуется комплектовать его кнопками с блокировкой под ключ. Все коммутационное электрооборудование должно быть смонтировано в металлическом ящике со степенью защиты IP54 и сальниковыми вводами для проводов.

Подключите входные контакты двух пускателей параллельно, подав на них фазу и ноль от сети 220 В через защитный автомат. С обратной стороны пускателей подключите два провода питания пусковой обмотки.

На примере двигателя АИРЕ 80, питание нужно подавать на клеммы V1 и W2. Учтите, что полярность остается неизменной вне зависимости от того, какой пускатель включен. Выводы U1 и U2 принадлежат концам рабочей обмотки и должны быть подключены к двум пускателям в разной последовательности.

Питание на катушки каждого пускателя нужно подавать через собственные нормально открытые и нормально закрытые контакты второго пускателя. Это обеспечит самоподхват и удержание катушки во включенном состоянии, а также обеспечит электрическую блокировку встречного пуска.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

• с плавающим кодом;
• с фиксированным кодом.

Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

https://youtube.com/watch?v=zB2C2nQ6kvc

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

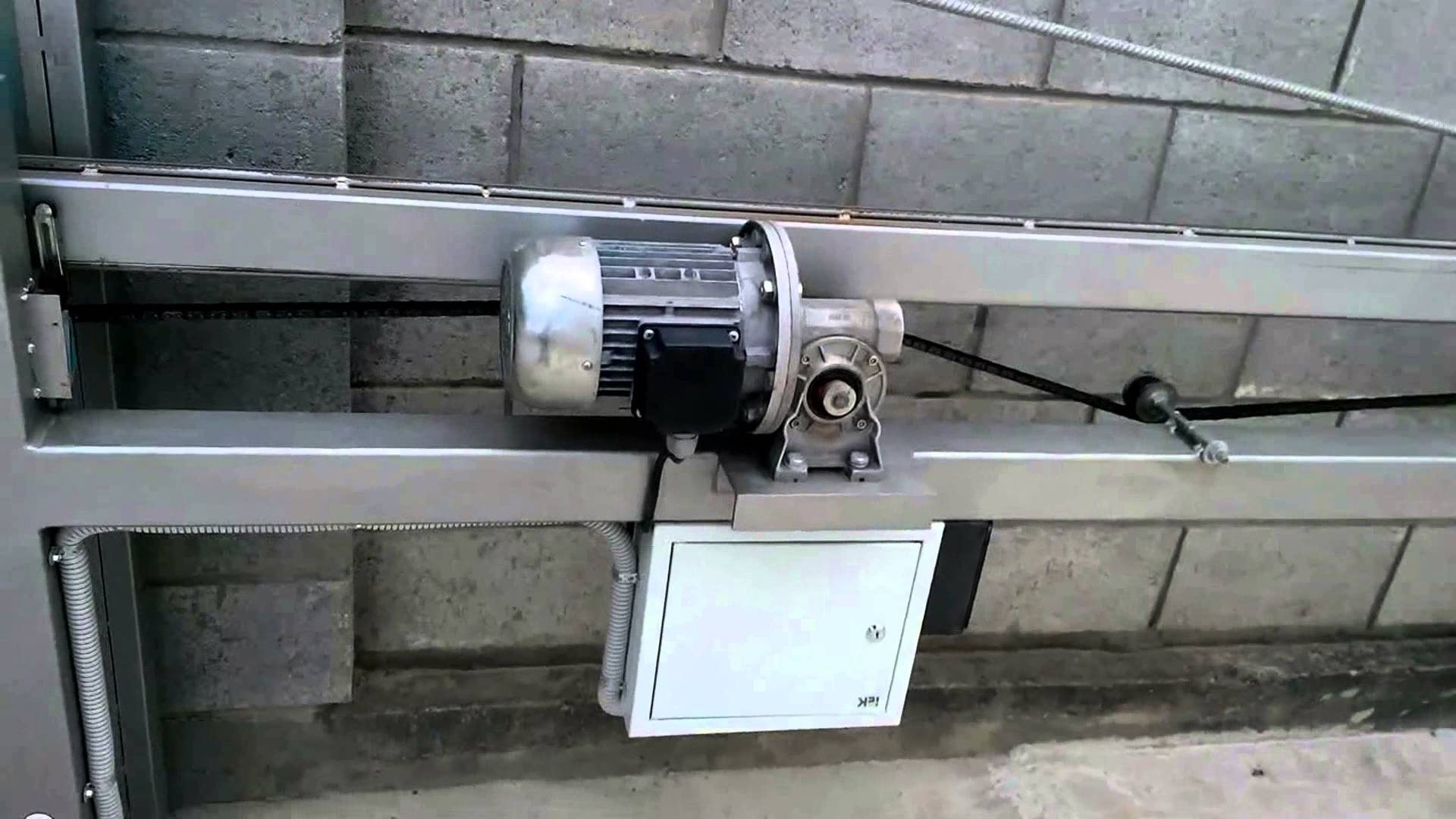

Самодельный привод

При большом желании автоматику для ворот можно сделать своими руками. Тот, кто хочет сэкономить средства, может попробовать. Если есть интерес к этому делу, процесс ее сборки своими руками может быть увлекательным. Главным элементом такого электропривода служит механизм спутниковой антенны. Она оборудована червячной передачей, которая заменяет электропривод.

Привод для ворот

В основе системы спутникового телевидения стоит механизм поворотного действия. Он представляет собой двигатель, который можно применить для установки автоматики. Принцип червячной передачи схож с действием электропривода. Этот вариант выгоднее, чем магазинные приводы, так как работает от напряжения в 36 В, тогда как магазинные — от сети 220 В.

Сборка механизма

Для сборки вам понадобится 2 рабочих привода от спутниковой антенны. Выберите приводы с самыми длинными штоками. Также понадобится пульт и трансформатор, мощность которого должна составить от 36 до 40 В.

Пульт служит для закрытия и открытия конструкции. Нужно, чтобы он работал на расстоянии примерно 50 м. Также должны быть 2 брелока, которые можно купить в компании, которая специализируется в сфере охраны.

Собрать привод можно примерно за 6 часов. Для того чтобы автоматика качественно работала, дополните ее токовым реле. Если реле не будет, может перегреться или вовсе сломаться мотор.

Так можно легко сделать привод для ворот при минимальных затратах. При этом, если вы отдаете предпочтение готовой сборке, сэкономить можно на монтаже автоматики своими руками.

Автоматика с выдвигающимся внутренним штоком

Какие факторы определяют выбор привода

Вариант автоматики

Существуют некоторые факторы, которые необходимо учитывать при выборе приводов для любого вида ворот, включая и распашные:

Вес створки. Это основной параметр, который нужно учитывать при выборе подходящей автоматики. Ширина створки. Этот фактор тоже немаловажен, поскольку в распашных воротах весом в полтонны ширина створки может быть равна как одному метру, так и, например, пяти метрам. Конечно, широкие ворота открыть будет намного сложнее. Площадь створки. Стоит учитывать, что на автоматику распашных ворот всегда оказывает влияние дополнительная нагрузка, которую осуществляет ветер. Общий вес определяется с учетом этого фактора. Поскольку ветровая нагрузка может достигать до 50 кг на 1 км 2, вес створок рассчитывается таким образом: ширина створки 3 м, высота 2 м, вес 100 кг, то ветровая нагрузка будет равняться 3*2*50=300 кг. К этому числу следует прибавить вес створки, поэтому в итоге получим 300+100=400 кг. Выбранный привод должен быть рассчитан на вес более 400 кг. Легкий ход створок

Важно своевременно проконтролировать легкость открывания ворот (просто толчком пальца). Если после того как распашные ворота установлены, они открываются слишком тяжело, следует искать причину. Этот параметр будет очень влиять на долгосрочность эксплуатации автоматики

Интенсивность работы. Фактор интенсивности следует рассчитывать как отношение выполняемой работы к временному промежутку ее выполнения. К примеру, установленный вид привода рассчитан пропускать до 30 автомобилей/час. Этого будет достаточно для бытовых целей, но как поступить в том случае, если ворота установлены во дворе промышленной компании, имеющей, например, 50 сотрудников, которые примерно в одно и то же время должны прибыть на рабочее место? Для подобных целей используют виды приводов, которые оснащены охладителем редуктора и мотора, соответствующей тепловой защитой и другими

Этот параметр будет очень влиять на долгосрочность эксплуатации автоматики. Интенсивность работы. Фактор интенсивности следует рассчитывать как отношение выполняемой работы к временному промежутку ее выполнения. К примеру, установленный вид привода рассчитан пропускать до 30 автомобилей/час. Этого будет достаточно для бытовых целей, но как поступить в том случае, если ворота установлены во дворе промышленной компании, имеющей, например, 50 сотрудников, которые примерно в одно и то же время должны прибыть на рабочее место? Для подобных целей используют виды приводов, которые оснащены охладителем редуктора и мотора, соответствующей тепловой защитой и другими.

Конечно, промышленные приводы будут иметь стоимость значительно выше бытовых, но они же и прослужат намного дольше.
