Электронный трансформатор для галогенных ламп 12в схема, get 0902

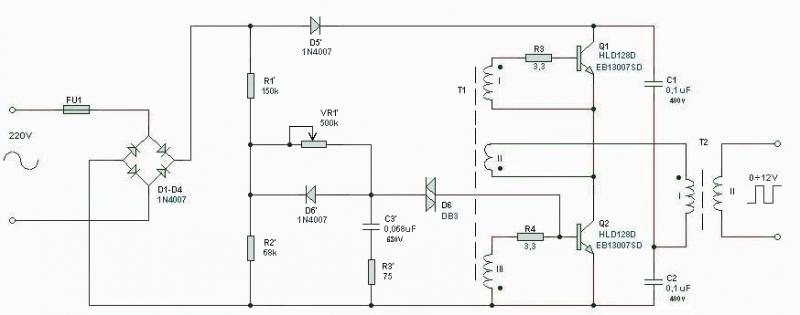

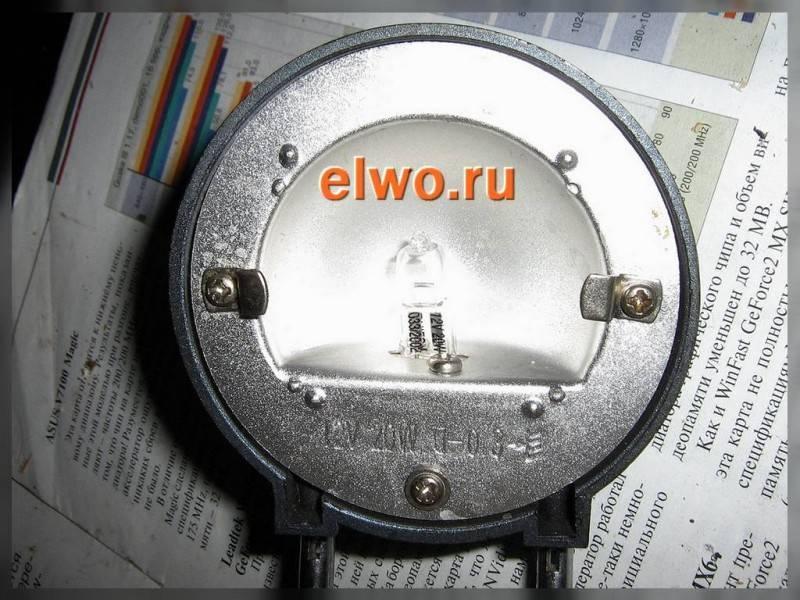

Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:

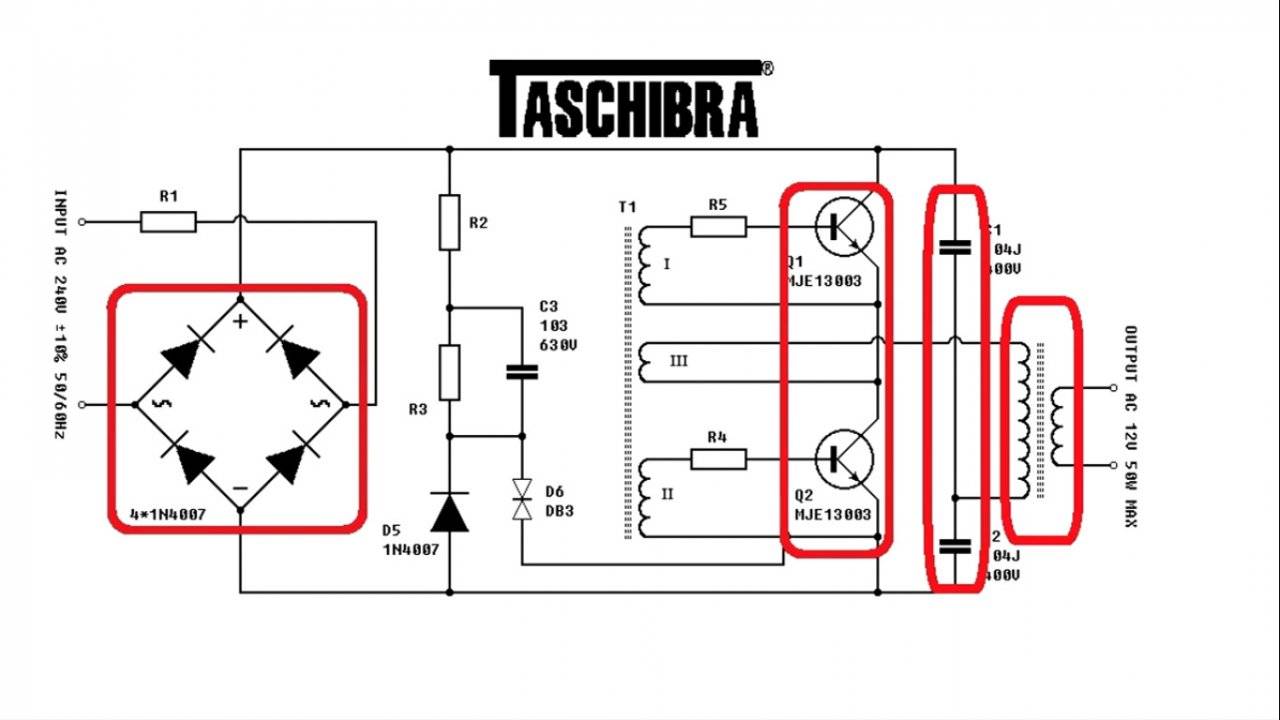

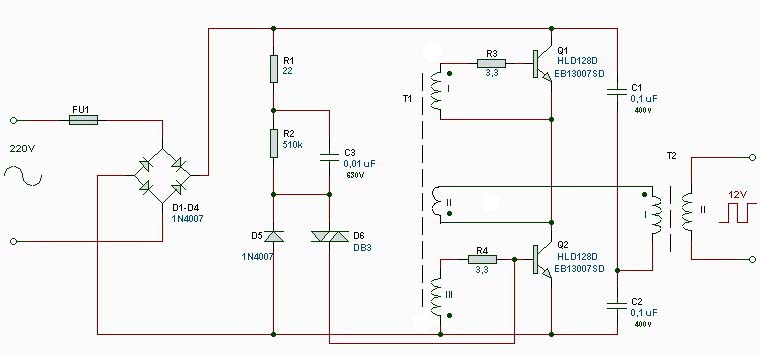

Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.
В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.
Особенности электронного трансформатора на IR2161:Интеллектуальный драйвер полумоста; Защита от короткого замыкания нагрузки с автоматическим перезапуском ;Защита от токовой перегрузки с автоматическим перезапуском ;Качание рабочей частоты для снижения электромагнитных помех ;Микромощный запуск 150 мкА;Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;Компенсация сдвига выходного напряжения увеличивает долговечность ламп;Мягкий запуск, исключающий токовые перегрузки ламп.

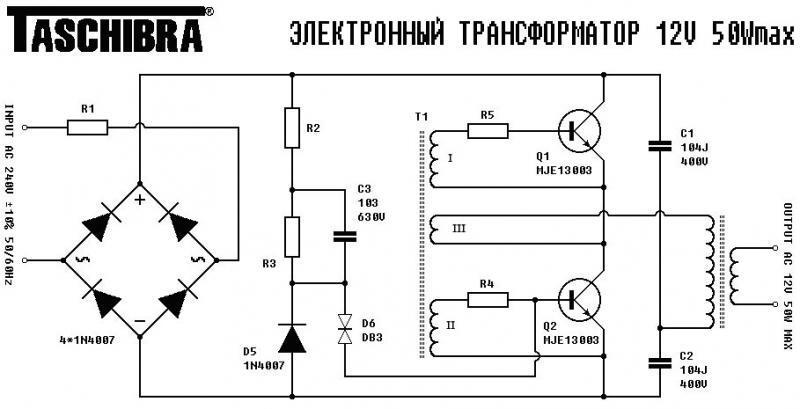

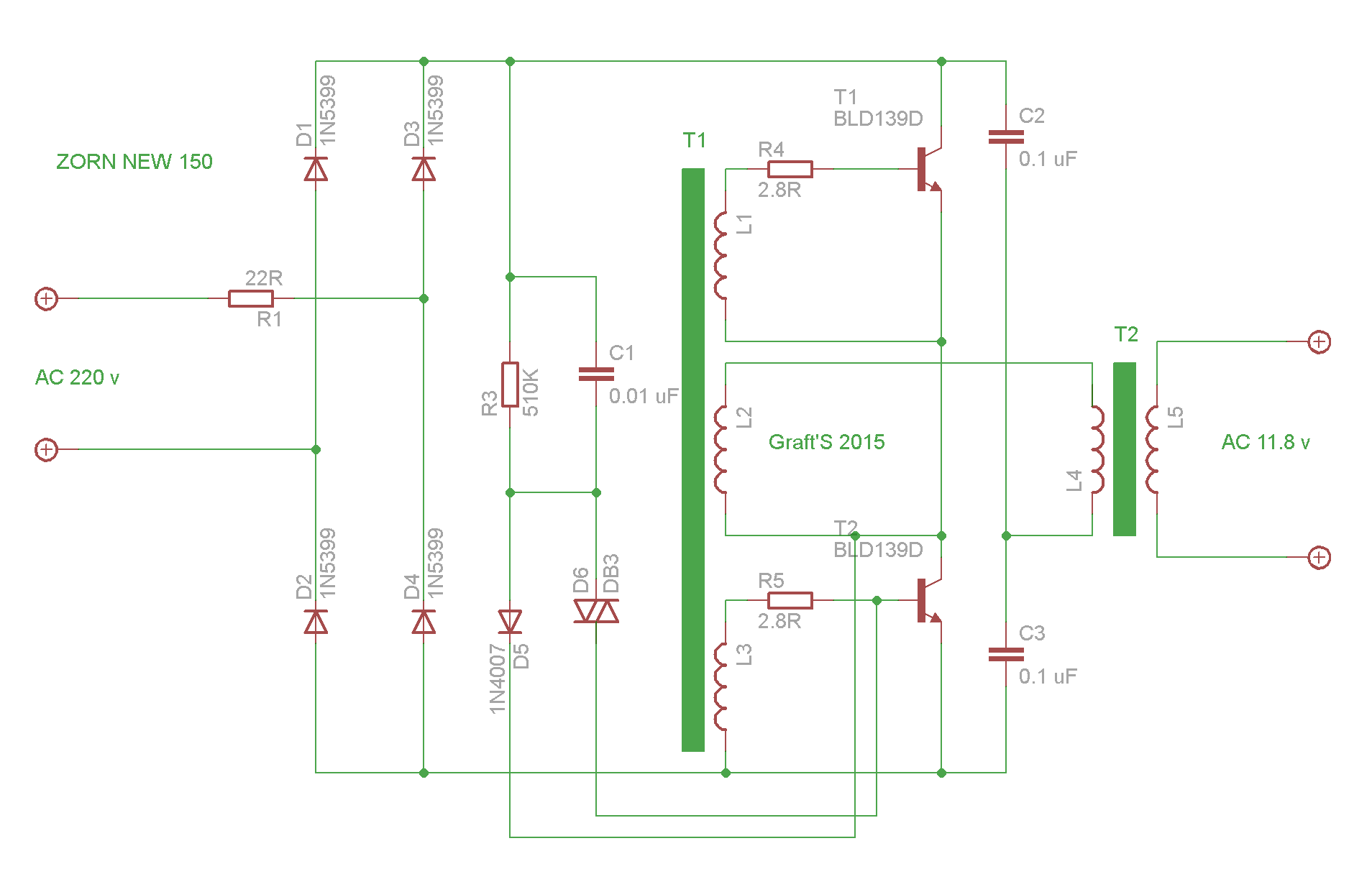

Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.
Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.
Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.
Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.
http://go-radio.ru/elektronniy-transformator.htmlhttp://fb.ru/article/239899/shema-elektronnogo-transformatora-dlya-galogennyih-lamp-v-kak-ustroen-elektronnyiy-transformatorhttp://www.radiokot.ru/articles/84/http://master-houses.ru/transformator-dlya-galogennyh-lamp/http://radioskot.ru/publ/bp/skhema_ehlektronnogo_transformatora_dlja_galogennykh_lamp/7-1-0-110
Как подключать 12-вольтовые галогенные лампы?
Галогенная лампа, по своему устройству почти аналогична лампе накаливания, это значит, что для неё не имеет особого значения источник питания. Их можно подключать к сетевым трансформаторам, но чаще используют так называемые электронные трансформаторы.
Электронный трансформатор (ЭТ) — это импульсный блок питания, в основе которого обычно лежит, автогенераторная схема. Его основная особенность — это то, что на выходе переменное высокочастотное пульсирующее напряжение, примерную форму которого вы видите на следующей осциллограмме.
Широкое применение обусловлено рядом преимуществ перед сетевыми 50 Гц трансформаторами, такие как:
— при одинаковой мощности размеры ЭТ в разы меньше и легче;
— нет низкочастотного гула, как у 50 Гц собратьев;
Типичный электронный трансформатор вы видите ниже. Красным цветом выделена надпись INPUT и стрелкой показаны черные провода, которые выходят из корпуса напротив неё — их подключают к сети 220В, а зелёным OUTPUT и два белых провода — это выход пониженного напряжения, к этим проводам подключаются лампочки или светильники на 12В
Обратите внимание на слова «ВЫХОД AC 12V 60W MAX» — это значит, что на выходе переменный ток
При подключении галогенных ламп мы видим, что они работают в штатном режиме.
Если их просто заменить на светодиодные лампочки, они вроде бы тоже будут светиться, но не всё так просто.
Можно наблюдать едва-заметное мерцание, на каких-то лампочках оно сильнее выражено, а на каких-то слабее, что связано в первую очередь с пульсирующим выходным напряжением и со схемотехники самой лампы. Фотоаппарат не передаёт этих мерцаний, а пульсометра под рукой не оказалось, но есть простой способ грубо оценить пульсации светового потока — камера мобильного телефона. Если в кадре есть выраженные горизонтальные полосы — то с освещением не всё в порядке, при этом чем ближе подносишь камеру, тем более заметны эти полосы.
Вы могли обратить внимание, что лампочки использованы разные, это не просто так. Давайте разберемся как они устроены. Условно светодиодные лампы на 12В можно разделить на 2 группы:
Условно светодиодные лампы на 12В можно разделить на 2 группы:
— «дешёвые и простые», в которых установлен диодный мост, резисторы и светодиоды. Диодный мост позволяет работать от переменного напряжения, а при подключении к источнику постоянного напряжения полярность не имеет значения. Резисторы нужны для ограничения тока. Такую лампу вы видите на рисунке справа. На крупном плане через силиконовый корпус-оболочку видны два резистора и диодный мост, они расположены по обе стороны печатной платы. Оболочка упругая, но достаточно твердая, отдалённо напоминает мячи-попрыгунчики.
— «дорогие и сложные», в которых ток ограничивается не резисторами, а стабилизируется с помощью импульсного преобразователя. В конкретно этом экземпляре используется не набор дискретных SMD-светодиодов, а отдельный кристалл, залитый желтым люминофором.
Устройство и принцип действия ЭТ
Электронный трансформатор
Конструктивно этот элемент схемы содержит в своем составе следующие узлы:
- мультивибратор – задающий генератор импульсов на мощных транзисторах;
- мост, собранный на высоковольтных катушках индуктивности;
- малогабаритный трансформатор напряжения 220 12.
Функцию генератора в схеме электронного трансформатора выполняет либо диодный тиристор, либо транзисторы, включенные по схеме коммутаторов мощных импульсов (их еще называют ключевыми). При работе этого электронного узла частота генерации задается с помощью переменного резистора и накопительной емкости (ее допускается регулировать в диапазоне от 30 до 35 кГц). Катушки индуктивности включены по частично мостовой схеме и намотаны на небольшом по размеру кольцевом сердечнике.
В этом модуле предусмотрена петля обратной связи, позволяющая повысить стабильность работы задающего генератора.
В составе схемы применены высоковольтные биполярные транзисторы (обычно – типа MGE 13001-13009). Конкретная марка выбирается в зависимости от мощности электронного трансформатора, основное назначение которого – понижать уровень выходного сигнала до заданной величины в 12 (24) Вольта. Его основное достоинство – небольшие габариты и малый вес, что позволяет снизить соответствующие параметры всего устройства.
Схема подключения
Галогенки с малым напряжением подключают через источник питания на 6, 12 и 24 В. Но чаще всего используют 12-вольтовые.
На практике оказывается, что низковольтные лампы выдают такую же яркость, как и обыкновенные, но при этом потребление электроэнергии уменьшается в разы. Также низковольтные уменьшают риск возгорания.
Нередко галогенные лампы ставят в ванные комнаты из соображений безопасности. На сегодняшний день их также монтируют и в потолки, так как трансформаторы уже размещаются прямо в каркасе.
Единственным недостатком является обязательная установка понижающего трансформатора. То есть чтобы лампа работала, ее необходимо подключить через трансформатор на 12 В.
Подсоединение их крайне простое. Нужно всего лишь соединить светильники параллельно между собой и подключить их к трансформатору.
На рисунке представлена блок-схема. Состоит она из пары понижающих трансформаторов и трех пар галогенных ламп. Фазный провод маркирован коричневым цветом, а нулевой – синим.
В распределительной коробке провода подключаются так, что фаза провода питания поступает на выключатель. Управляют включением с помощью обычного выключателя.
Нулевой провод от щитка сразу соединяют с нулевыми проводами трансформаторов. Затем фазу подключают к фазному проводу трансформатора.
Количество трансформаторов не важно. Главное, чтобы на каждый трансформатор шел один отдельный провод и соединялись все трансформаторы только в распределительной коробке. Если этого не сделать, то при потере контакта к месту поломки невозможно будет добраться
Если этого не сделать, то при потере контакта к месту поломки невозможно будет добраться.
Когда большая часть работы готова, нужно приступить к подключению галогенных светильников
Присоединение очень простое, важно помнить, что светильники должны быть подключены параллельно
Если количество ламп очень большое, то для простоты монтажа используют клеммные соединители.
ИБП из электронного трансформатора
Я вообще не особенно любитель изготавливать блоки питания, если только он сам по себе не является целью всей конструкции. Однако на протяжении уже около 4х лет, в качестве блока питания или даже ЗУ для автомобильного аккумулятора я использую обычный электронный трансформатор для галогенных ламп. Подобный транс можно приобрести в любом магазине электро товаров.
В интернете уже есть кое какие статьи по переделке таких трансов в блок питания, кто то даже усиленно исследует этот девайс Да и в журнале Радио за какой то год есть статья по этой теме. Ну и я решил вставить свои пять копеек Вообще все просто до нельзя, изготовить более простой и надежный ИБП да и еще купив детали для него в любом хоз магазине я думаю нереально Итак, схема…. Схема это обычный автогенератор, имеющий обратную связь по току. Т.е. если нагрузки на выходе нет то и по сути весь электронный трансформатор не работает. Причем нагрузка должна быть довольно приличной. Бывали такие случаи, когда меня просили подобный девайс поремонтировать, мол не работает. При этом подключали к нему лампочку 0.25 Вт и делали вывод – устройство не фурычит, наипали в магазине Опять же при увеличении нагрузки, весь наш трансик успешно превращается в угли. Очевидно, что все это как то не особо подходит для наших целей. Нам бы сделать так, чтобы все работало на холостом ходу, да и еще бы имело защиту от КЗ. Как ни странно, все это можно реализовать модернизировав простенькую схемотехнику электронного трансформатора. Причем сам ответ как это сделать лежит на поверхности. Всего то нужно заменить ОС (обратную связь) по току, обратной связью по напряжению.

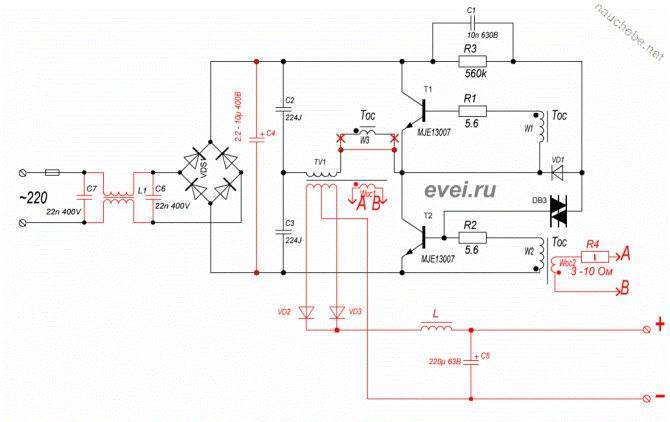

Красным цветом на схеме обозначены необходимые изменения. Сама схема может иметь некоторые вариации… например отсутствовать диод VD1. Токовую обмотку ОС, W3 удаляем и на ее место ставим перемычку. Наматываем на основном трансформаторе TV1 обмотку обратной связи Woc1 – 1 – виток, Woc2 – 2-3 витка на трансформаторе обратной связи Toc (маленькое колечко, кто не в курсе ). Следует соблюдать начало с концом обмоток, ну если не правильно то просто нет генерации. Резистором R4 регулируется глубина ОС, которая в свою очередь влияет на ток при которым происходит срыв генерации автогенератора, откуда мы собственно и получаем защиту от КЗ. При увеличении резистора R4, соответственно, при меньшем выходном токе будет происходить срыв генерации. Вместо резистора R4 можно поставить пленочный конденсатор, это даже более предпочтительно, если кого то раздражает нагрев R4. Величину конденсатора можно выбрать в пределах от 10n до 330n. Подбирается опытным путем. Вторичку можно намотать со средней точкой, или же обычную. Тогда потребуются 4 диода в выпрямителе. Диоды разумеется с барьером Шотки. Сколько мотать, ориентируемся по вторичке которая была. Я ее как правило полностью удаляю. Дроссель L не обязателен, но весьма желателен. Величина не критична 10… 100 мкГн. Ну и по высокой стороне устанавливаем электролит C4, это улучшит качество выходного напряжения при нагрузке (не будет пульсаций, до определенного предела конечно). Выковырять подобный маленький электролит можно например из энергосберегающей лампочки. Да и еще забыл, нужно на ноги электролита (паралельно) поставить разрядный резистор 220К, мощностью 1Вт. НА схеме нарисовать забыл (дорисовывать лень ), он способствует ускоренной разрядке электролита, и без него преобразователь после выключения и быстрого повторного включения может не запускаться. Это связано с запускающим диаком DB3. На выход выпрямителя, если требуется, лепим стабилизаторы напряжения… короче кто на что горазд) Ну и весьма желательно поставить сетевой фильтр L1, C7, C6. Помех от подобных девайсов в сети море, вообще не понятно как китаезы проходят нормы по эл. совместимости. Судя по всему никак… Так что, ставим фильтр. ПС: на фотке нет сетевого фильтра, на момент написания статьи он где то ехал по бескрайним просторам нашей страны в виде посылки…..
Tweet Нравится
- Предыдущая запись: Автомат для поливки растений
- Следующая запись: Радиомикрофон с высокой стабильностью частоты (КР140УД608)
ИСТОЧНИК ПИТАНИЯ ДЛЯ АВТОМОБИЛЬНОГО РАДИОПРИЕМНИКА (0) УСТРОЙСТВО ЭЛЕКТРИЧЕСКОЙ РАЗВЯЗКИ АККУМУЛЯТОРОВ (0) ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ НЕСКОЛЬКИХ ЛИТИЕВЫХ ЭЛЕМЕНТОВ (0) ИНДИКАТОР УРОВНЯ НАПРЯЖЕНИЯ ЭЛЕМЕНТА ПИТАНИЯ (0) ИНДИКАТОР СТАТУСА АККУМУЛЯТОРНОЙ БАТАРЕИ (0) СХЕМА ПОДКЛЮЧЕНИЯ ЛИТИЕВОГО АККУМУЛЯТОРА ДЛЯ ПИТАНИЯ УСТРОЙСТВ ПАМЯТИ (0) УСТРОЙСТВО КОНТРОЛЯ МИКРОПРОЦЕССОРА СОГЛАСУЮЩЕЕ УСТРОЙСТВО ВВОДА ДАННЫХ И СИГНАЛОВ RTS (0)
Трансформатор GET 03
Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором
Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник. Расширитель подобран с изолятором
С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В
Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.
ПЕРЕДЕЛКА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА
Все больше и больше радиолюбители переходят на питание своих кострукций импульсыми источниками питания. На прилавках магазинов сейчас размещено очень много дешевых электронных трансформаторов (дальше просто ЭТ).
При небольших размерах они обеспечивают большую выходную мощность, да и малые размеры хорошо — это на тот случай, если упадет на ногу:) Радиолюбители пытаются использовать эти ЭТ, но у них есть определённые недостатки, такие как: нежелание запуститься без нарузки, выход из строя при КЗ, и сильный уровень помех. В этой статье хочу поделиться с вами переделками электронных трансформаторов, чтобы избавитса от вышеуказанных недостатков. Вот типовая схема ЭТ:

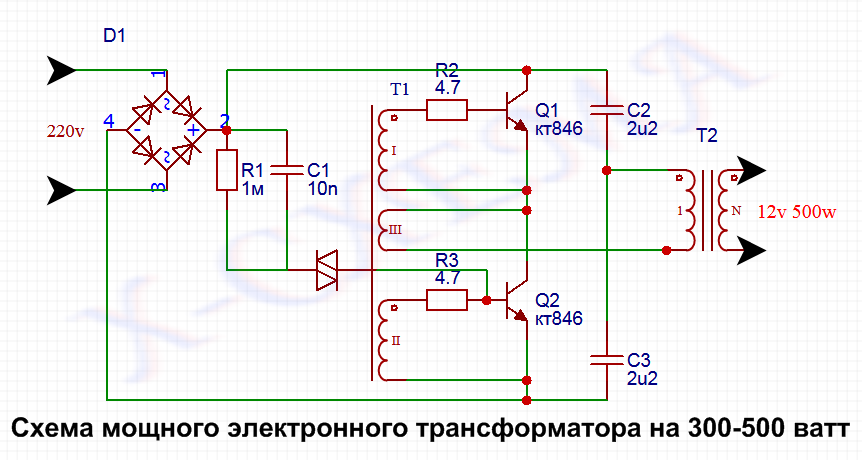

Проблема заключаетса в том, что в трансформаторе применена цепь обратной (дальше ОС) связи по току, то есть чем больше ток нарузки — тем больше ток базы ключей, поэтому трансформатор не запускается без нагрузки, или при малой нарузке напряжение меньше 12В, да и при КЗ базовый ток ключей растет и они выходят из строя, а часто еще и резисторы в базовых цепях. Устраняется всё это довольно просто — меняем ОС по току на ОС по напряжению, вот схема переделки. Красным отмечено то, что нужно изменить:
Итак, удаляем обмотку связи на коммутирующем трансформаторе и ставим вместо нее перемычку.
Потом наматываем 1-2 витка на силовом трансформаторе и 1 на коммутирующем, используем резистор в ОС от 3-10 Ом мощностью не меньше 1 ватта, чем выше сопротивление — тем меньше ток защиты от КЗ.
Если вас пугает нагрев резистора, вместо него можно использовать лампочку от карманного фонарика (2,5-6,3В). Но при этом ток срабатывания защиты будет очень мал, так как сопротивление горячей нити лампы довольно большое.
Трансформатор теперь спокойно запускается без нагрузки, и есть защита от КЗ.
При замыкании выхода ток на вторичке падает, соотвественно падает ток и на обмотке ОС — ключи запираются и срывается генерация, только во время КЗ очень сильно греются ключи, так как динистор пытаетса запустить схему, а ведь на ней КЗ и процес повторяетса. Поэтому данный электронный трансформатор может выдержать режим замыкания не болле 10 секунд. Вот видео работы защиты от КЗ в переделанном устройстве:

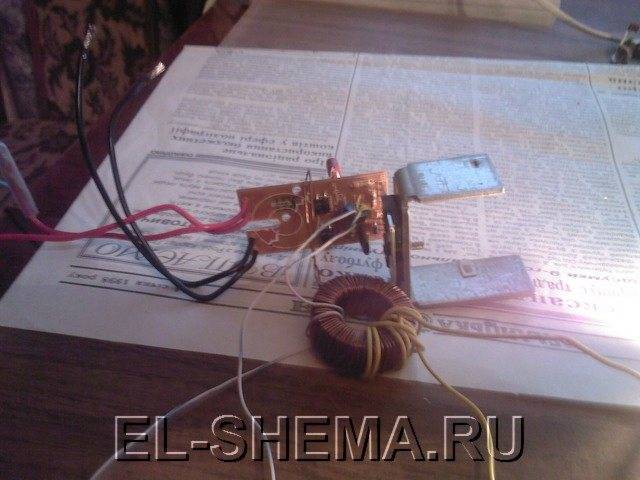

Сорри за качество, снимал на мобильник. Вот еще одно фото переделки ЭТ:
