Обзор электрических котлов для отопления дома, правила их подключения и параметры выбора

Плюсы и минусы электрического котла

Установка электрического котла в частом доме обладает рядом существенных плюсов. Прежде всего, стоимость оборудования сравнительно невелика, так же, как и стоимость установки самого котла и монтажа всей системы отопления.

• Уровень безопасности современного оборудования такого плана достаточно высок. При соблюдении всех правил и норма монтажа, опасность сводится к нулю.
• Отсутствует открытый огонь, нет необходимости монтажа дымохода. Так как нет процесса горения, полностью отсутствует выделение опасных газов, что присутствует при установке газового отопительного котла. Соответственно и КПД выше, так как нет потерь на выхлоп продуктов сгорания.
• Простота в эксплуатации и обслуживания. Практически бесшумная работа, если не считать звука включения и отключения реле в автоматическом режиме.

Однако, в противовес этому есть и ряд минусов установки электрического котла. Среди них высокая стоимость электроэнергии. Данную финансовую нагрузку можно снизить за счёт хорошей теплоизоляции помещения. Кроме того, если оформить систему отопления официально, как работающую на электричестве, стоимость затрат электроэнергии будет снижена за счёт пересмотра норм потребления.

Значительным минусом является 100% зависимость от электроэнергии, которая в некоторых населённых пунктах не всегда стабильна. В случае аварии, которые чаще всего происходят зимой, вы останетесь без отопления.

Достаточно высокие требования к теплоносителю. Обычная вода при систематическом нагреве оставляет известковый налёт на элементах нагрева, что приводит к выходу из строя последних.

Если требуется мощность оборудования свыше 9кВт, потребуется линия подключения на 380В. Получить разрешение на её обустройство не всегда представляется возможным.

Принцип работы отопительных котлов

Подобное оборудование работает на простом преобразовании электрической энергии в тепловую. Уже затем происходит нагрев теплового носителя и непосредственно отопление помещений. Разумеется, при этом происходят определенные теплопотери, поэтому обещания многих производителей в 400% КПД в лучшем случае можно расценить как фантазию, а в худшем — намеренном обмане потребителя.

Вместе с тем, экономные электрокотлы действительно существуют, и выбор их достаточно широк. Они не требуют постоянного надзора как твердотопливные, и не зависят от поставок газа. Среди преимуществ также можно ответить разумный расход электроэнергии, малые габариты и простота подключения. Для него нет необходимости обустраивать отдельное помещение, а стильный дизайн современных моделей с легкостью впишется в любой интерьер.

подключение электрокотла к системе отопления

Базовая комплектация отопительного оборудования включает:

• расширительный бак, в котором происходит нагрев теплоносителя;
• нагревательный элемент, выполняющий основную функцию;
• система контроля и регулировки нагрева, а также других функций, доступных в определенных моделях.

В качестве теплоносителя обычно выступает обычная вода, которая разгоняется циркуляционным насосом по трубам отопления. Благодаря продуманным элементам отопительной системы можно максимально успешно использовать все преимущества такого отопления, а правильно выбранная модель котла позволит при этом существенно экономит потребление электроэнергии.

Положительные особенности ЭПО-9,45/220В

Экономичные электрокотлы имеют множество преимуществ перед более мощным оборудованием. Например, они просты в эксплуатации, ведь имеют пульт управления. Это делает использование устройства безопасным и простым. Корпус котла отличается долговечностью, ведь в условиях завода его покрывают составом, который исключает образование коррозии и обеспечивает защиту компонентов, а также длительный срок службы самого агрегата. Такие экономичные электрокотлы можно использовать, не совершая дополнительных трат. Ведь вам не придется чистить дымоход, а также разгружать и загружать топливо.

Установка и обслуживание не сопровождаются сложностями: дымовую трубу монтировать не придется, как и бункер для угля, а также бак для топлива. При работе устройство бесшумно, а также экологически безопасно. Его работа не зависит от внешних факторов, а функционирование будет осуществляться на автоматической основе. В постоянном контроле нет необходимости, как и в помещении котельной.

Электродные котлы

У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.

Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.

7. Котерм модели «Дачник М» – за 8 990 и 10 999 рублей

«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.

Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.

Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:

Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»

Технические характеристики линейки «Дачник М»

Характеристика	Значение
Серийные варианты мощности, кВт	3.5, 5
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальный водный раствор определённой электропроводности
Габариты (ДхШхГ), мм	250х130х130
Базовая комплектация	Блок управления, терморегулятор, кабель

Видеоотзыв владельца о котле «Дачник М»:

8. Галан – от 3 900 до 13 200 рублей

Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.

Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного оборудования.Постоянное наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.

Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО.

Технические характеристики линейки Галан

Характеристика	Значение
Серийные варианты мощности, кВт	2, 3, 5, 6, 9, 15, 25, 36, 50
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм
Длина, мм	315 — 570
Базовая комплектация	Двухканальный терморегулятор Галан «Навигатор»

Видеоотчёт об использовании котла Галан в СО частного дома:

Что нужно учесть при выборе и установке электрокотла?

Чтобы определить, какой электрический котёл лучше выбрать, нужно учитывать такие факторы:

• предполагаемую отопительную площадь дома, дачи, квартиры;
• вид помещения;
• вес и размеры аппарата;
• эксплуатационный срок;
• показатель экономичности;
• ценовой лимит.

Способ монтажа

В зависимости от способа установки, можно выбрать:

• электрокотел с нижним расположением патрубков (входного и выходного);
• электрокотел с нижним входным патрубком, верхним расположением выходного патрубка.

Настенный мини-котёл

Настенный мини-котёл эконом-класса будет прекрасно отапливать помещение, если при его установке также учесть следующие нюансы:

• Счётчик может оказывать влияние на расход электричества. Выгодно выбрать многотарифный электросчётчик, который учитывает работу агрегата ночью.
• Полезна программа задержки выключения насоса.
• Сделав выбор в пользу циркуляционного встроенного насоса можно ещё увеличить КПД оборудования на несколько процентов. Он повышает скорость движения воды в системе, обогрев частного дома или квартиры проходит быстрее.
• Экономичность электроприбора можно увеличить, если использовать трубы меньшего диаметра. Время нагрева воды уменьшится, следовательно, уменьшатся расходы на электроэнергию.
• Производительность оборудования также зависит от вида управления. Для частного дома выгодно брать настенный прибор эконом-класса с автоматической панелью управления, поскольку автоматика увеличивает КПД на 1/4.

Но поскольку механическое управление считается более надёжным, котлы с механическим управлением – самые оптимальные для длительного обогрева помещений с большой площадью.

Электродные отопительные котлы

Наиболее популярной альтернативой ТЭНовым котлам отопления в настоящее время являются приборы электродного типа. У них нагрев теплоносителя происходит за счет его собственного электрического сопротивления.

Сравнение электродного и ТЭНового котлов

Особенностью конструкции является наличием электрода (корпус) и катода. Последний располагается в емкости, через которую протекает теплоноситель. При подаче электроэнергии происходит расщепление воды на положительные и отрицательные ионы, которые стремятся к электродам соответствующей полярности. Из-за того, что подается переменный ток с частотой 50 Гц, происходит смена полярности электрода. Именно это явление и провоцирует нагрев воды.

Электродный электрокотел для отопления дома выбирается только для воды. Перед этим она должна пройти подготовку для повышения удельного сопротивления. Лучше всего приобрести уже готовый теплоноситель. Если же такой возможности нет – можно в дистиллированную воду добавить соль.

Также следует учитывать такие особенности мини электрокотлов для теплоснабжения электродного типа:

• Постепенный выход на номинальную мощность. Оптимальный вариант – пригласить специалистов для первичной настройки оборудования;
• Постепенное растворение электродов. Через 10-15 лет эксплуатации уменьшение их диаметра достигнет критического значения. После этого необходима плановая замена электродов;
• Отсутствие накипи. Это обусловлено вибрацией электродов с частотой 50 Гц. При этом не возникает посторонний шум.

Еще одним преимуществом является возможность выбора электродного электрокотла для отопления и горячей воды. В этом случае в конструкции будет две отдельные камеры, в каждой из которых нагревается вода для теплоснабжения и ГВС.

Прямая и косвенная системы отопления

Вид отопления, в котором основным источником для нагрева является электроэнергия, считается перспективным. Но прежде чем заменить уже существующее отопление, необходимо разобраться в следующем:

• какой вариант подойдет для вашего жилища;
• какой бюджет вы готовы вложить, чтобы в будущем экономить;
• какой мощности источник электроэнергии уже есть в доме.

От этих факторов будет зависеть выбор системы обогрева.

Большую популярность завоевал способ обогрева дома с помощью электроэнергии

Система прямого отопления

Прямое отопление реализуется путем использования электрообогревателей: конвекторов, теплого пола, электрических масляных радиаторов. Применяя этот вариант, нет необходимости прокладывать трубопроводы, устанавливать котел, покупать радиаторы. Все приборы подключаются самостоятельно к кабельной разводке. Регулируется температура в каждом обогревателе отдельно, что дает возможность контролировать потребление электроэнергии.

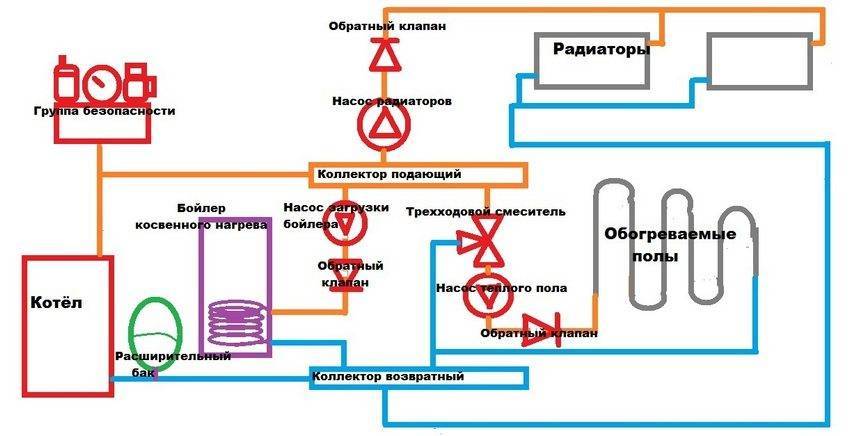

Схема системы отопления с прямым контуром радиаторов, смесительным контуром теплого пола и бойлером косвенного нагрева

Система косвенного отопления

Дешевое отопление дома электричеством – это косвенное отопление. Заключается оно в том, что классическое водяное отопление остается неизменным, просто заменяется угольный или газовый котел на электрический. Они бывают со следующими типами нагрева:

• индуктивный – экономичный вариант, здесь нагрев производится благодаря току высокой частоты (волнами радиочастотного диапазона);
• электродный или ионообменный – в этом типе нагрева используются открытые электроды, на которые подается ток (50 Гц);
• прямой – вода нагревается через ТЭН. Этот тип потребляет значительно больше энергии, а также быстрее выходит из строя, однако стоимость такого котла в разы меньше, чем у агрегата с индуктивным или электродным нагревом.

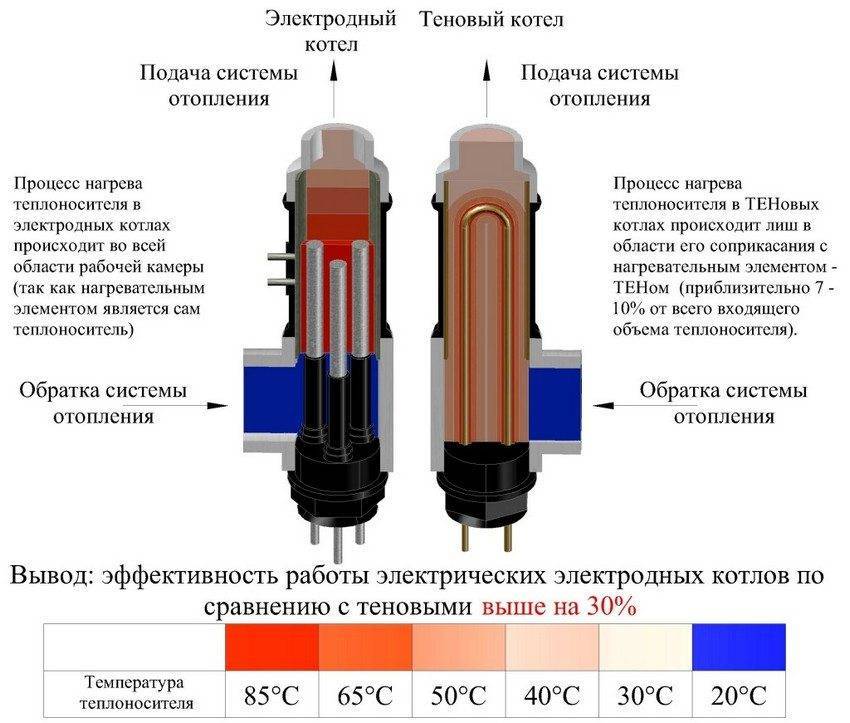

Сравнение эффективности работы котлов: электродного и тенового

К преимуществам электрического котла следует отнести:

• небольшие размеры;
• низкую стоимость;
• быстрый монтаж;
• эксплуатационную и экологическую безопасность;
• бесшумность.

Проект отопления дома с помощью электричества

Как правильно подобрать мощность

Выбор мощности отопительного котла является важным моментом. Правильный выбор позволит обеспечить сбалансированную температуру в помещении в различных условиях извне. При правильном расчёте гарантируется равномерный обогрев комнат, быстрый прогрев воздуха в остывшем помещении.

Две методики расчёта мощности:

1. Исходя из площади отапливаемых помещений;
2. Исходя из объёма отапливаемого помещения.

Расчёт по площади

Для расчёта мощности применяют базовое значение, применимое для обогрева помещения площадью в 10м2. В расчёт не принимается климатическая зона и другие факторы, так что данный вариант достаточно субъективный. Условно считается, что для обогрева помещения данной площади требуется 1 кВт.

То есть, условно, если дом площадью 50 м2, потребуется оборудование мощностью от 3,5 до 7 кВт.

Если принимать во внимание теплоизоляцию стен, высоту потолков, принимаются дополнительные расчёты с поправкой на данные моменты. Зачастую такие поправки выводятся опытным путём в каждой климатической зоне

Способов расчёта масса. Один из них основан на применении формулы S*K*100. Где:

• S – площадь отапливаемого помещения;
• K – коэффициент тепловых потерь, который меняется в зависимости от минимальных показателей температуры воздуха. За базовый показатель берётся К=0,7, применяемое для климатической зоны, где минимальный порог температуры не ниже -10С.
• Если минимальный порог ниже, то коэффициент повышается на 0,2 при каждом пороге в 5С.

Такая формула применяется к стандартным помещениям. Если установлены окна со стеклопакетами, в помещение используется дополнительная теплоизоляция слоем свыше 150 мм, в наличии не отапливаемое чердачное помещение без теплоизоляции кровли, а высота жилых помещений увеличена до 2,7 м и выше, такой расчёт не подходит.

Расчёт по объёму помещения

Данный метод позволяет определиться с мощностью отопительного оборудования исходя из объёма отапливаемого помещения, при учёте коэффициента теплопотерь. Коэффициент зависит от следующих базовых факторов:

Кирпичные стены с улучшенной теплоизоляцией, используются 2‐х камерные стеклопакеты в окнах, крыша смонтирована из теплоизолирующих материалов. Коэффициент от 0,6 до 0,9.

Кирпичные стены двойной кладки. Кровля и окна стандартные. От 1 до 1,9.

Пониженная теплоизоляция стены. От 2 до 2,9.

Деревянные стены или стены типа сэндвич – панелей.  От 3 до 4.

Учитывая эти показатели можно применить формулу V*K*T/860, где:

1. V – объём отапливаемого помещения;
2. К – коэффициент;
3. Т – температурная разница помещения и улицы.

Рассмотрим пример:

Помещение 50м2, стены с пониженной теплоизоляцией. Нижний порог температуры -10С, предпочитаемая жильцами температура воздуха в помещение +25С. То есть, температурная разница составляет 35С.

50*2*35/860 = 4кВт (с округлением в меньшую сторону).

Данное значение избыточное, однако, идеальное на случай затяжных морозов, так как позволит удержать температуру в доме на комфортном уровне. В расчёт не принимаются дополнительные источники тепла. Если агрегат предназначен ещё и для нагрева воды для бытового пользования (душ, мытьё посуды), этот момент в расчёте не учитывается.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

• высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
• теплогенератор нужно подбирать с минимальным запасом 20%;
• если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков
• в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
• мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Правила использования прибора

Перед тем как установить котёл, для него находят подходящее место. Необязательно выделять отдельное помещение, так как большинство современных моделей довольно компактные и презентабельные. Зачастую такие приборы устанавливают в ванной комнате, в подсобном помещении или подвале дома — в непосредственной близости к системе труб отопления. Главное — чтобы стены в помещении не были обшиты горючими материалами.

Перед установкой проверяют несколько моментов:

Если это настенный котёл, нужна крепкая стена, которая выдержит его массу. Для напольного агрегата, пол простилают металлической подставкой

Важно создать заземление. Для этого металлические штыри соединяют между собой арматурой и монтируют в землю, чтобы туда уходило лишнее напряжение

С нескольких или хотя бы с одной стороны оставляют свободное пространство для доступа человека — на случай, если агрегат выйдет из строя.

Чтобы котёл работал без перебоев, придерживаются определённых правил эксплуатации. Основные среди них:

• Для отопительной системы с подключением электрокотла лучше использовать дистиллированную воду.
• Не стоит использовать антифриз для теплоносителя.
• Рекомендуют установить стабилизатор, чтобы обезопасить котёл от резких скачков мощности в сети.

Другие характеристики теплогенераторов

1. Способ отвода продуктов горения и подачи кислорода:
   • Котлы с естественной тягой. Топка открытого типа, атмосферная горелка, вертикальный дымоход.
   • Котлы с принудительной тягой. Закрытая топка, наддувная горелка, возможно использование горизонтального коаксиального дымохода.
2. Электрозависимость. Некоторые твердотопливные устройства не требуют подключения к сети 220 вольт. Они не слишком функциональны, но в системах с естественной циркуляцией обеспечивают полную автономность. Агрегаты на других видах топлива, а также пеллетные и пиролизные котлы не могут работать, если в доме по каким-то причинам нет света. Поэтому необходимо использовать резервный генератор или блок аккумуляторов. А вот электрические котлы в таких случаях оживить, скорее всего, не получится – слишком много нужно вырабатывать энергии.
3. Возможность автоматического включения. Газовые котлы с пьезоэлектрическим розжигом сами запускаются, если были перебои с газом или электричеством. А, например, дизельный теплогенератор придётся запускать вручную.
4. Доступные режимы работы горелки. Они бывают:
   • Одноступенчатые (она либо включена, либо выключена).
   • Двухступенчатые (есть максимальный режим, и есть «лёгкий» режим примерно на 40% мощности).
   • Модулируемые (производительность регулируется плавно, практически во всём диапазоне). Это – наиболее экономичные устройства.
5. Автоматика и безопасность. Пожалуй, меньше всего возможностей для регулирования и контроля предоставляют простые теплогенераторы, сжигающие твёрдое топливо. В основном современные котлы обладают целым комплексом технологичных систем. Одной из самых востребованных функций является программирование работы по показаниям термостата или таймера. Газовые отопительные устройства могут иметь защиту от затухания горелки, перегрева теплообменника, от прекращения подачи газа или электричества. Многие теплогенераторы помогают предотвратить замерзание теплоносителя, реагируют на любые нарушения дымоотвода и падение давления воды.

Обвязка

Что должна включать схема обвязки электрокотла?

	Циркуляционный насос. Он заставляет теплоноситель двигаться по контуру, обеспечивая равномерный нагрев радиаторов.
	Расширительный бак. Его функция — вместить избыток расширяющегося при нагреве теплоносителя. Без бачка избыточное давление в контуре вполне может порвать трубы или теплообменник котла.
	Предохранительный клапан. Его задача — сбросить избыток теплоносителя в дренаж в аварийной ситуации (при закипании воды вследствие остановки насоса или в том случае, если вместимость расширительного бачка окажется недостаточной).
	Автоматический воздушник. Он отводит воздух, препятствующий циркуляции и создающий гидравлические шумы.
	Манометр. Нужен для визуального контроля давления.

Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.

Насос

Он подбирается по двум параметрам — напору и производительности.

Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.

Элеваторный (тепловой) узел многоквартирного дома. Перепад давлений между началом и концом отопительного контура — 0,2 кгс/см2, что соответствует напору в 2 метра.

Как подобрать производительность насоса?

Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):

• Производительность (м3/час);
• Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
• Перепад температур между подающим и обратным трубопроводом (градусы).

Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.

Q=0,86*12/20=0,516 м3/час.

У многих циркуляционных насосов производительность можно регулировать.

Расширительный бачок

В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.

Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.

Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.

Золотник (вверху) позволяет накачать воздух в расширительный бачок велосипедным насосом.

Клапан

Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).

Воздушник и манометр

Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).

Клапан, воздушник и манометр образуют группу безопасности.

Расположение

Где располагаются элементы обвязки?

• Насос — перед котлом, на участке с наиболее низкой температурой;
• Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
• Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.

Обвязка электродного котла Галан: насос стоит непосредственно перед котлом, группа безопасности — после него, расширительный бачок — после группы безопасности.

Особый случай

Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.

Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.

Обвязка электрической мини-котельной — шаровые краны на входе и на выходе.

Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.

При включении котла индикатор на лицевой панели показывает параметры теплоносителя.
